Оформление и получение разрешительной документации
Среди нормативных актов, которые регламентируют устройство
индивидуальной системы отопления можно отметить:
закон «О теплоснабжении» содержит положения, которые
регулируют установку отопительных систем с предписаниями и ограничениями;
постановление Правительства РФ № 307 «О порядке подключения
к системам теплоснабжения», которое определяет характеристики котлов пригодных
для установки в квартире или частном доме.
Какие документы нужны для отопления с газовым котлом
получить технические условия на газификацию в газовой службе
района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше
право собственности на жилье, разрешения архитектурно-планировочного
управления, копии технического паспорта БТИ, паспорта, идентификационного кода
и заявления на газификацию здания.
ТУ могут отличаться в зависимости от назначения помещения,
интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи
ТУ – до 30 дней;
подготовить топографическую съемку участка;
подготовить проект газоснабжения – самостоятельно или с
привлечением специалистов. Согласовать проект с газовой службой района;
получить письменное разрешение соседей на газификацию вашего
дома (если газопровод пройдет по их участку);
предоставить документы на газовое оборудование и акт
обследования дымоходов;
получить документ о вводе системы в эксплуатацию (выдается
после монтажа). Срок его получения до 30 дней. На основании этого документа
производится пломбировка счетчиков, врезка в центральную магистраль и
заключение нового договора на поставку газа.
Какие документы нужны для электрической системы отопления
подать в РЭС пакет документов на получение разрешения к
подключению к сети. В пакет входит: заявление (где указывается вид объекта,
месторасположение, данные заявителя), документ подтверждающий оплату получения
ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ,
удостоверяющий право собственности на дом;
произвести согласование технического решения проекта с РЭС;
приобрести электрический котел и установить его
(самостоятельно или с привлечением специалистов);
заключить договор на пользование электроэнергией. Договор
содержит информацию о новых тарифах на энергию;
опломбировать новый счетчик.
Совет. Установка трехрежимного счетчика позволит оплачивать
энергию по разным тарифам, что более выгодно для пользователя.
В случае несанкционированного устройства системы отопления
полагается штраф, размер которого определяется местными органами и отключение
от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет
уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.
Заливка системы
Домашним мастерам, обустраивающим автономное отопление своими руками, важно заранее разобраться, как правильно заполнить систему отопления в частном доме, чтобы не допустить образования воздушных пробок. Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла
Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок
Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла. Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок.
Насос для заполнения системы отопления
Заполнение водой
В верхней точке правильно смонтированной отопительной системы располагается автоматический воздухоотводчик. Перед тем, как заполнить водой контур, клапан требуется полностью открыть, чтобы через него выходил вытесняемый воздух.
Обратный трубопровод монтируется под уклоном и в нижней точке устанавливается сливной кран, который позволяет удалять теплоноситель из системы. Рядом, чуть ниже котельного агрегата, должен иметься патрубок с обратным клапаном, который служит для заполнения системы отопления.
К патрубку может быть подключена труба водопровода, в этом случае, чтобы заполнить систему отопления водой, достаточно повернуть вентиль. При отсутствии стационарной трубы патрубок соединяют с водопроводом при помощи гибкого шланга. Заполнение водой закрытой системы отопления требует, чтобы вода подавалась под давлением, немного превышающим расчетное рабочее давление.
Проверка батареи после заполнения водой
Подача воды в систему завершается, когда все приборы отопления и трубы заполнились — из верхнего воздушного клапана начинает стекать теплоноситель. На завершающем этапе заливки закрывают верхний воздушный клапан и открывают краны Маевского на всех батареях поочередно, чтобы ликвидировать воздушные пузыри. Закачка воды прекращается, когда устранен весь воздух из системы и манометр на группе безопасности показывает расчетное давление (1,5 атм или более, в зависимости от характеристик котла).
Если в закрытой системе отопления используется двухконтурный котел с модулем подпитки водой, порядок действий предусматривает подключение заливочного шланга к специальному крану для закачки теплоносителя, который входит в состав модуля.
Если речь идет о системе с газовым котлом и водяным контуром, важно знать, как запустить агрегат. С котла снимается лицевая крышка, чтобы обеспечить доступ к циркуляционному насосу подкачки
После заполнения системы своими руками и ее проверки на герметичность включают агрегат, установив рабочий режим. С циркуляционного насоса подкачки, который начнет булькать, отверткой слегка отвинчивают крышку, чтобы вышел воздух и начала капать вода. Затем крышка завинчивается обратно и через 3-4 минуты операция повторяется два-три раза с небольшими интервалами. Агрегат станет работать тише и включится розжиг горелки. Проверьте показания манометра и ненадолго откройте подпитывающий кран, чтобы создать давление, соответствующее расчетному.
Заполнение антифризом
Применение незамерзающей жидкости в качестве теплоносителя имеет свои особенности. Разберемся, как заполнить систему отопления закрытого типа антифризом, учитывая, что его нельзя залить через расширительный бак или подать из водопровода.
Заполнение антифризом
Система заполняется следующим образом:
- Вариант 1. Незамерзающая жидкость закачивается ручным опрессовочным насосом, который позволит обеспечить необходимое давление.
- Вариант 2. Используется электрический насос, способный перекачивать жидкости с различной плотностью.
- Вариант 3. Заливка выполняется через шланг, нижний конец которого подсоединен к патрубку обратного клапана, а верхний поднят выше верхней точки системы (на чердак, крышу, второй этаж). По завершении работ остатки теплоносителя из шланга сливают в подставленную емкость.
Дешёвое отопление
Лидером недорогого отопления можно назвать схему под обозначением «ленинградка». Конечно, нет необходимости лишних расходов на трубы, метизы, фитинги, насосы, датчики температуры и другие элементы. Но по качеству комфорта новые системы в разы лучше устаревшего дешёвого варианта. Обычно «ленинградку» устанавливают при недостатке средств или в быстром варианте монтажа. Специалисты уже давно рекомендуют устанавливать продвинутые системы отопления. Они работают дольше, греют лучше и не требуют частого технического обслуживания.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Выбор отопительного устройства
Систему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог .
Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.
Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.
Диффузия через полимерные трубы без кислородозащитного слоя и без армирования алюминием.
Казалось бы, система находится под избыточным давлением, полностью непроницаема, откуда там появится кислород из внешней среды. Оказывается, поступает и ещё в каких количествах.
В замкнутой системе отопления протекают также химические процессы, которые связаны с термическими процессами, протеканием электрических токов.
При наличии разницы потенциалов, которые могут быть наведены через нагревательные элементы электрических котлов и бойлеров, насосов рециркуляции теплоносителя (да мало чего ещё). В системе могут происходить электролитические процессы, которые приведут к разложению теплоносителя на соли, газы, и пр.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей стране – водяное отопление. Разводка труб в доме или квартире – привычное явление.
Принцип работы водяного отопления заключается в следующем: нагретая от котла вода естественным образом (или принудительным) циркулирует по трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в местах соединения, на изгибе труб и т.д. образуется трение и местные сопротивления, многие системы оборудованы клапанами для обеспечения давления, сила которого равна потерям на сопротивление. Такая система водяного отопления называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды, ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на отопление помещения и нагрев воды в водопроводе). Такая система требует использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома

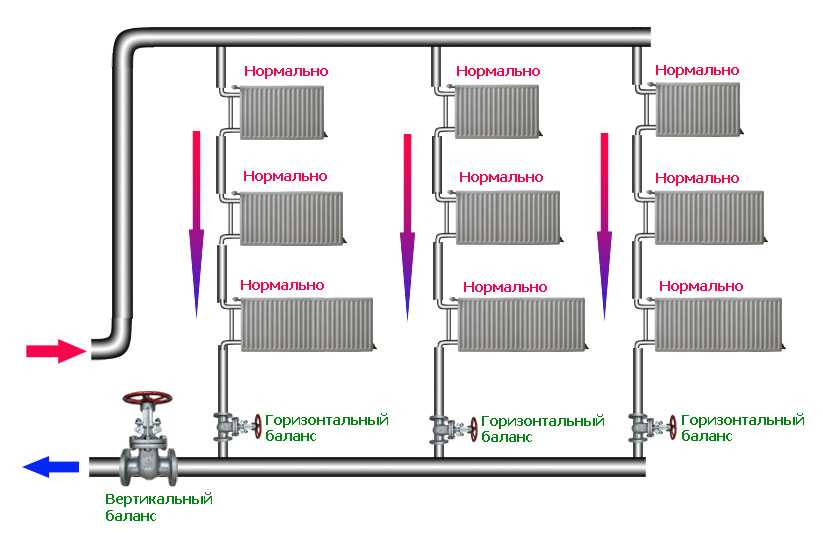

Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них. При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е., установить насос, который создаст в системе дополнительное давление заставляя воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото. Синим цветом выделена труба отработки, которая отводит охлажденный теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом, появляется возможность регулировать температуру в каждой комнате отдельно.

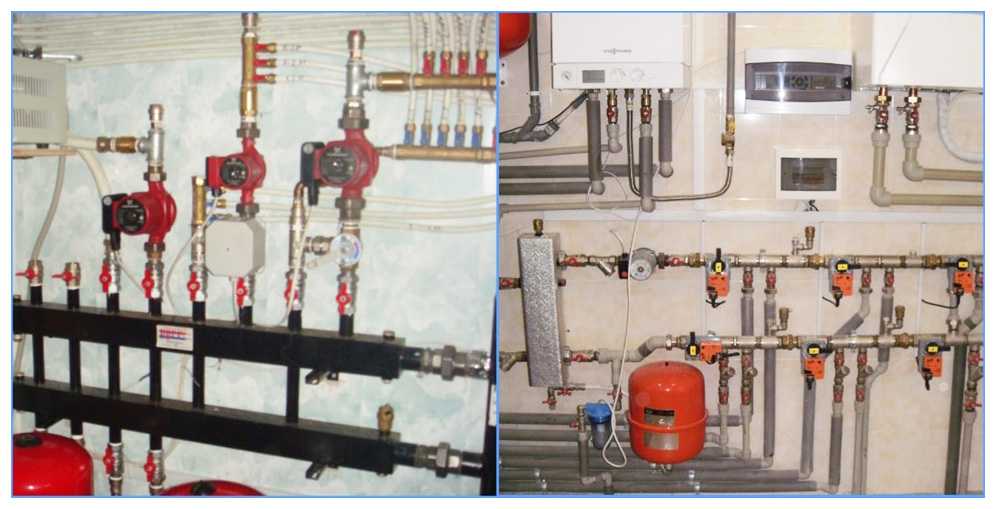

Коллекторная (лучевая) разводка
Предполагает использование специального устройства – коллектора, которое собирает теплоноситель и распределяет по трубам к батареям. Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно скрыть, пожертвовав некоторым количеством объема помещения, что не всегда удобно, или же оставить на виду;
большие по размеру радиаторы отопления;

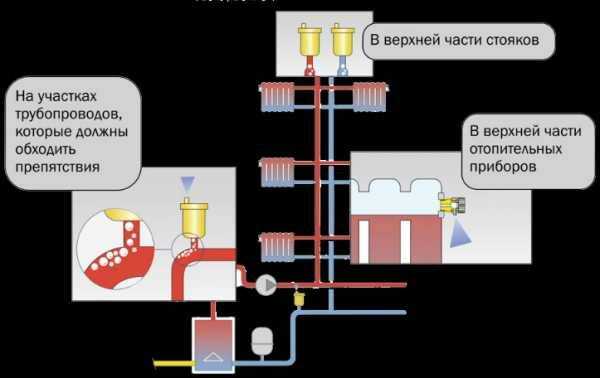

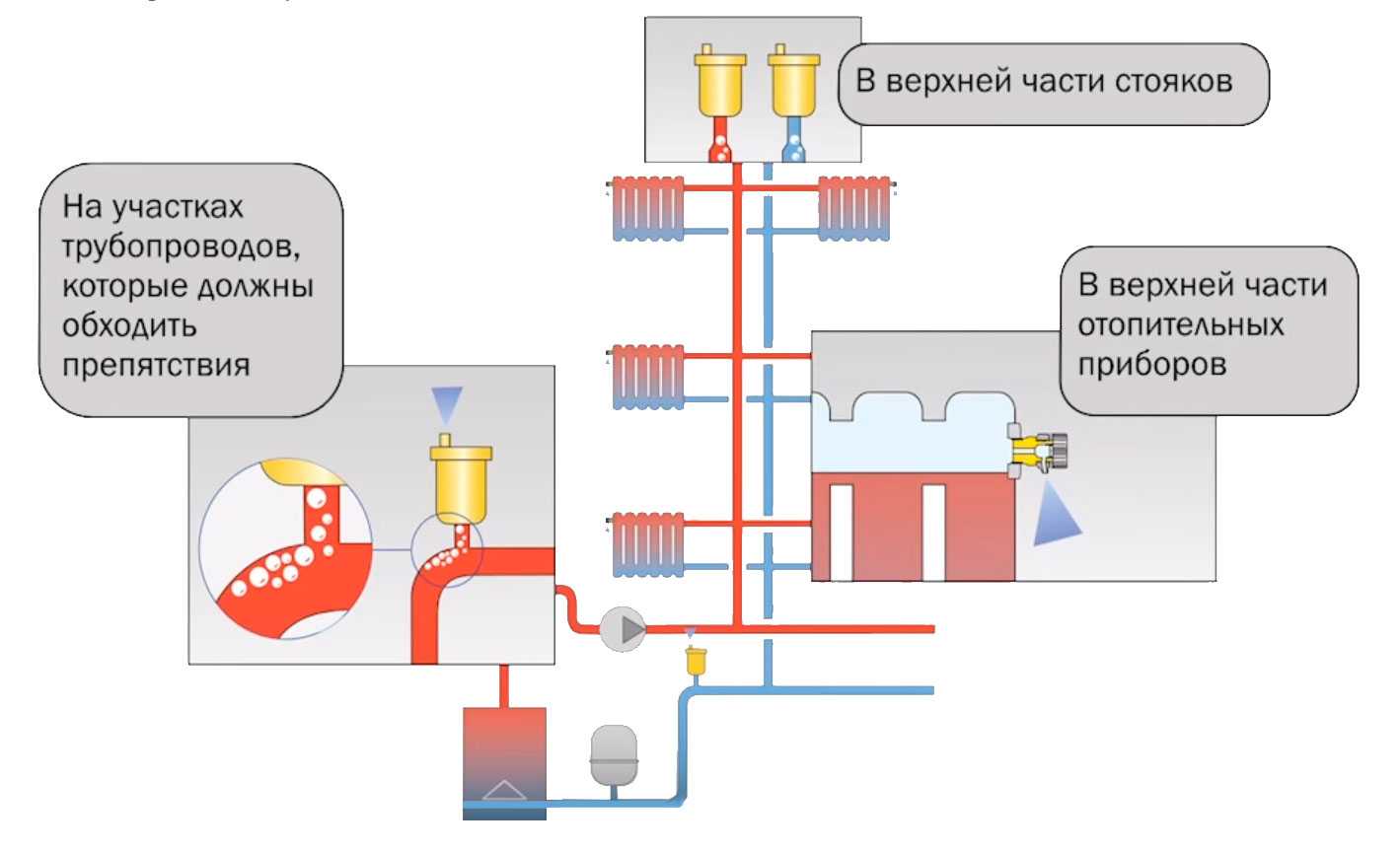

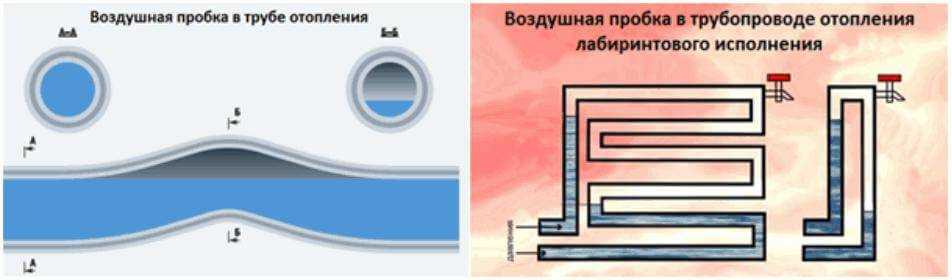

вероятность появления воздушных пробок. Эта проблема возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных перегибов. Оба конца трубы подключаются к центральному отоплению. Через один конец поступает горячая вода, через второй – отводится обратно в систему. При укладке труб стоит помнить о высоком риске повреждения труб. Во-первых, при укладке (изгиб). Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
1 Естественная циркуляция нагретой воды по трубам – еще актуальна, но отходит в прошлое
Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам. В некоторых домах, построенных и оборудованных всем необходимым раньше, системы отопления с самотечной циркуляцией теплоносителя функционируют по сей день.
Система отопления с естественной циркуляцией постепенно отходит в прошлое
За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.
Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:
- положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
- диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
- сечение внутренних отверстий в батареях (та же закономерность, что и для труб).
Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:
- громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
- для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
- необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
- оптимальными батареями отопления, имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
- большой объем теплоносителя и необходимость монтировать громоздкий расширительный бак открытого типа;
- сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.
Кроме того, самотечный контур не способен полноценно обогреть габаритные постройки. Эффективная естественная циркуляция возможна при длине лежаков до 45 м и площади до 180 м2 (в двухэтажном доме). Эти минусы делают самотечные контуры минимально востребованными у домовладельцев. Но все же остаются приверженцы отопительных гравитационных систем, аргументирующие свои предпочтения такими преимуществами самотечных контуров:
- независимость от бесперебойной подачи электричества;
- бесшумность движения жидкости по трубам;
- эффективность отопительной системы при эксплуатации твердотопливных котлов (высокая инерционность частично нивелирует частые и значительные температурные перепады).
Жидкость по трубам в таких системах движется за счет разницы плотности горячей и холодной воды
При монтаже гравитационных контуров применяются две схемы трубной разводки – однотрубная, когда теплоноситель от батарей отводится по той же трубе, что и подается, и двухтрубная, когда подача жидкости и ее отведение обратно к котлу осуществляется двумя коммуникациями. Для отопления двухэтажного дома с естественной циркуляцией применяются те же схемы разводки. На второй этаж теплоноситель подается по стояку, отходящему от котла, остывшая жидкость сверху отводится по обратной вертикальной трубе. Лежаки на обоих этажах присоединяются к стоякам согласно примененной схемы разводки отопительных коммуникаций.
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
- При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).
Двухтрубная система с самоциркуляцией

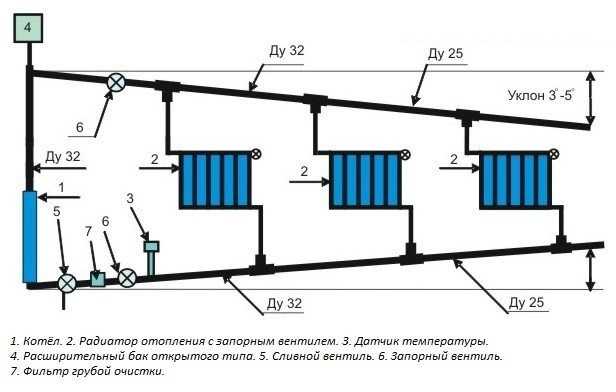

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
- Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
- Второй подводкой батарея подключается к обратке.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:
- Равномерное распределение тепла.
- Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
- Проще выполнить регулировку системы.
- Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
- Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.
Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Водяные системы отопления
Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:
- Классические чугунные;
- Стальные;
- Алюминиевые.
Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.
Система водяная «Теплый пол»
Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.
Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.
В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.
Плинтусные системы отопления
Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.
Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.
Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.
Системы с естественной циркуляцией теплоносителя
Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.
Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.
Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.
Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).
Системы с принудительной циркуляцией теплоносителя
Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.
Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.
Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.
Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса
