Как проверить исправность мультиметра и как его откалибровать

Как проверить работоспособность конденсатора мультиметром?

Конденсатор – это элемент электрической цепи, у которого есть две токопроводящие обкладки с диэлектрической прокладкой между ними. Чаще всего, все эти обкладки-прокладки свернуты в маленький рулончик, упакованный в небольшой цилиндр. Из цилиндра торчат две ножки – это выводы обкладок-накопителей. У рабочего конденсатора между обкладками нет контакта, поэтому постоянный ток конденсатор через себя просто не пропускает. А вот переменный ток через конденсатор проходит.

Бывают полярные и неполярные конденсаторы. На полярных маркировка чаще всего есть только на одной ножке, например, только “+” на боковой стенке рядом с ножкой. Полярные необходимо задействовать в схеме исключительно в ориентированном состоянии: “+” должен быть припаян к “+”, “-” к “-”. Неправильное расположение полярного конденсатора может привести даже к небольшому взрыву. А неполярные конденсаторы можно вставлять в схему, не заботясь о правильной ориентации.

Итак, процедура проверки следующая:

1. Если конденсатор запаян в схему – выпаиваем одну его ножку, какую удобнее.
2. Выставляем мультиметр в режим “прозвонки”.
3. Прикладываем к одной ножке конденсатора щуп. Если элемент полярный – соответственно черный провод к “-”, красный к “+”. Не перепутайте.
4. Если на табло горит цифра “1”, а измерительный прибор не пищит – это значит, что конденсатор не “пробит”, то есть обкладки изолированы и, скорее всего, конденсатор исправен. В обратном случае конденсатор потерял работоспособность, и его надо менять.

Как проверить электрический конденсатор с помощью обычного мультиметра, рассказывается в следующем видео:

Как пользоваться цешкой

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)

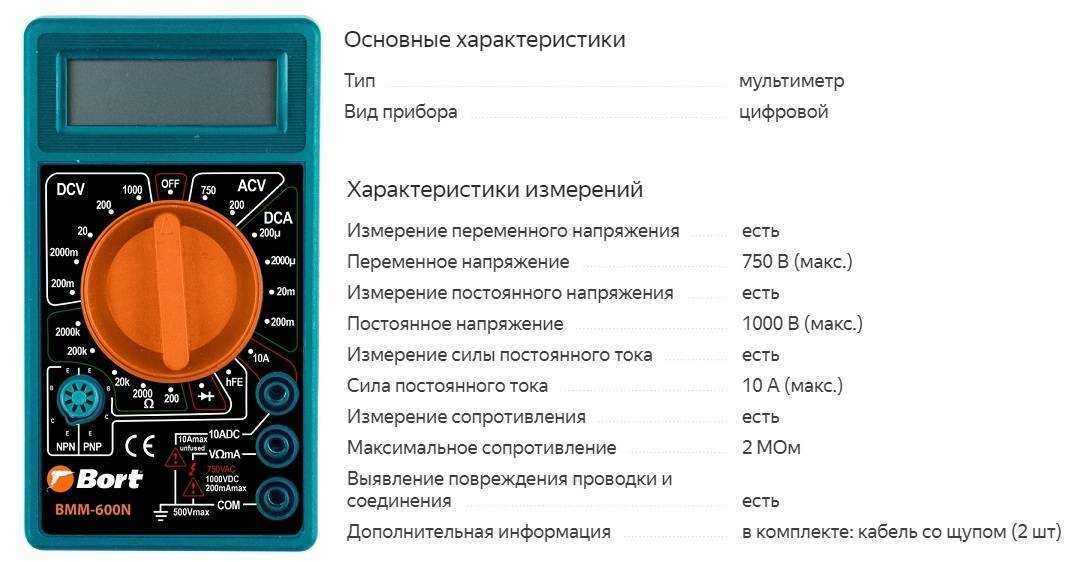

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

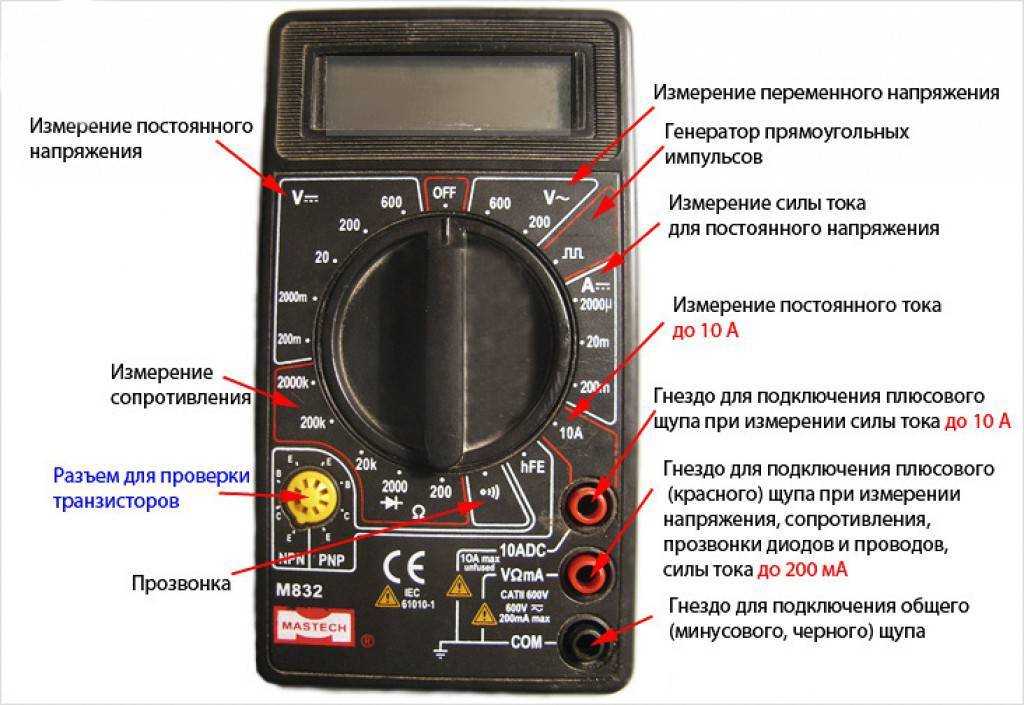

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

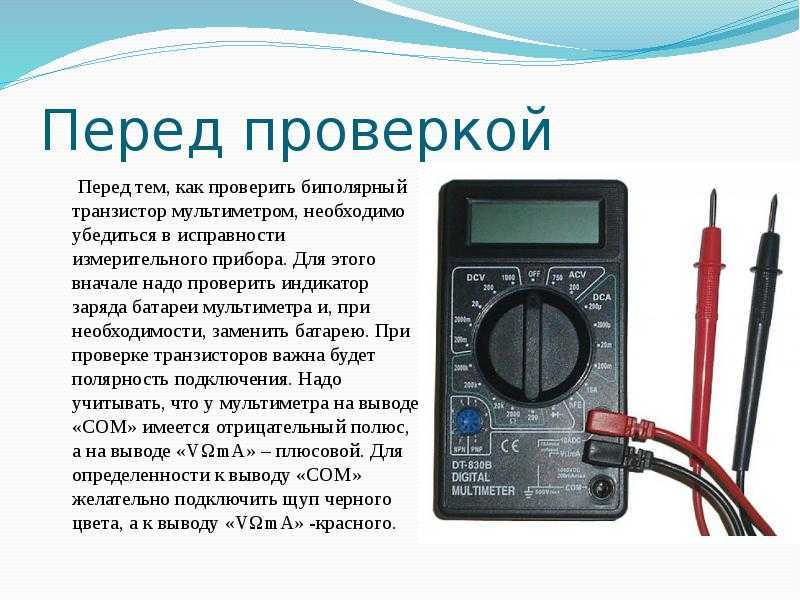

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

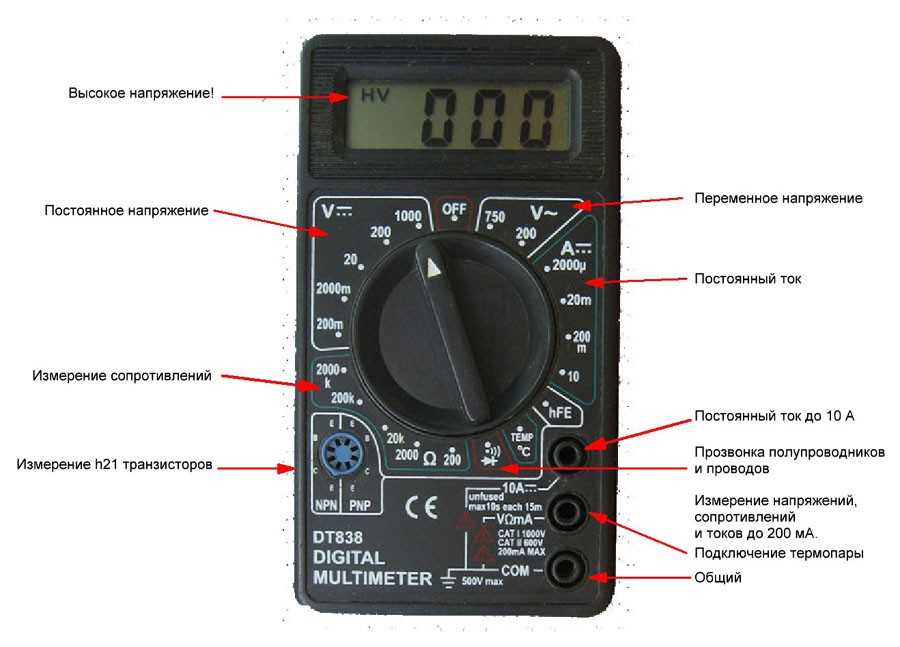

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

1. Силу тока (переменного).
2. Напряжения участка цепи.
3. Индуктивность катушки.
4. Емкость конденсатора.
5. Сопротивление проводника.
6. Частоту колебаний.
7. Параметры постоянного тока.
8. Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

1. С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
2. Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
3. Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
4. Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
5. Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
6. Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

Прозвонка проводов

Несмотря на всю многозадачность мультиметров, главное их бытовое применение – прозвонка проводов, то есть определение их целостности. Казалось бы, что может быть проще – соединил два конца кабеля со щупами в режиме «пищалки», и дело с концом. Но такой способ укажет лишь на наличие контакта, но никак не на состояние проводника. Если внутри имеется надрыв, который приводит к искрению и подгоранию под нагрузкой, то пьезоэлемент мультиметра всё равно издаст звук. Лучше воспользоваться встроенным омметром.

Звуковой сигнал, иначе именуемый как «зуммер», значительно ускоряет процесс прозвонки

Установите переключатель мультиметра в положение «единицы Ом» и соедините щупы с противоположными концами проводника. Нормальное сопротивление многожильного провода длиной несколько метров – 2-5 Ом. Увеличение сопротивления до 10-20 Ом скажет о частичном износе проводника, а значения в 20-100 Ом свидетельствуют о серьёзных обрывах жил.

Иногда при проверке уложенного в стену провода, использование мультиметра затруднено. В таких случаях целесообразно применять бесконтактные тестеры, однако цена этих устройств довольно высока.

Напряжение и мультиметр

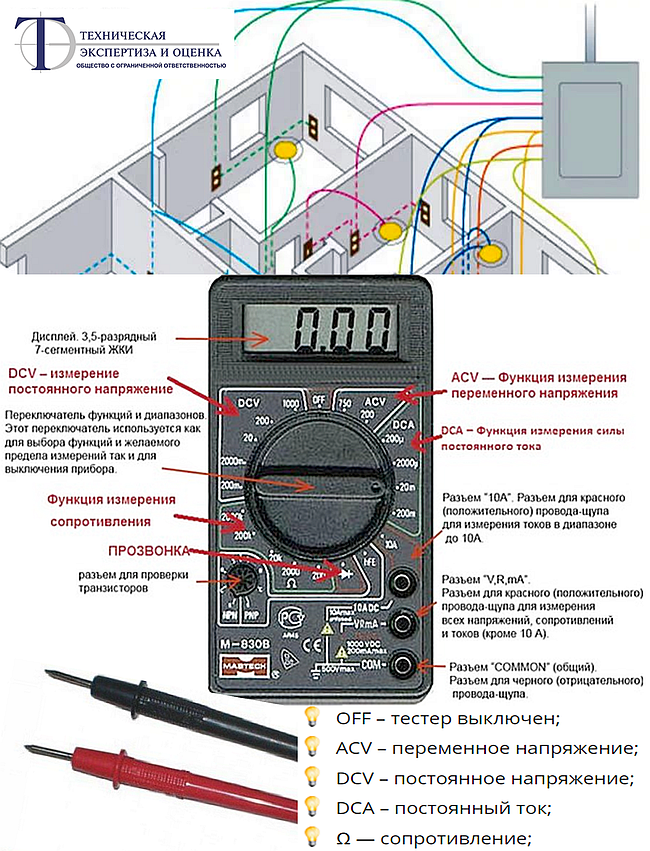

Посмотрим, как измерить напряжение мультиметром. В первую очередь необходимо проконтролировать расположение тумблера прибора. Чтобы подготовить устройство для замера напряжения, нужно повернуть его из выключенного положения (обозначается как «OFF») до отметки V~ (английская буква «V» и волнистая черта, обозначающее переменное напряжение). На некоторых мультиметрах этот режим обозначается аббревиатурой «ACV». Этапы проверки переменного напряжения:

Установка красного щупа в гнездо с маркировкой «V/Ω» или «VΩmA» (это – плюсовой потенциал), чёрного – в гнездо «COM».

• Проверка переключателя (он должен быть на отметке V~).
• Установка уровня проверки (если планируется измерять переменное напряжение в электрической сети с номинальным значением в 220 Вольт, следует установить уровень проверки на чуть большее значение, например, на 236 В, а можно – на самое максимальное).
• Вставка щупов в розетку, для напряжения тока в которой необходимо сделать проверку.

На экране электронного мультиметра появятся цифры, обозначающие искомое переменное напряжение.

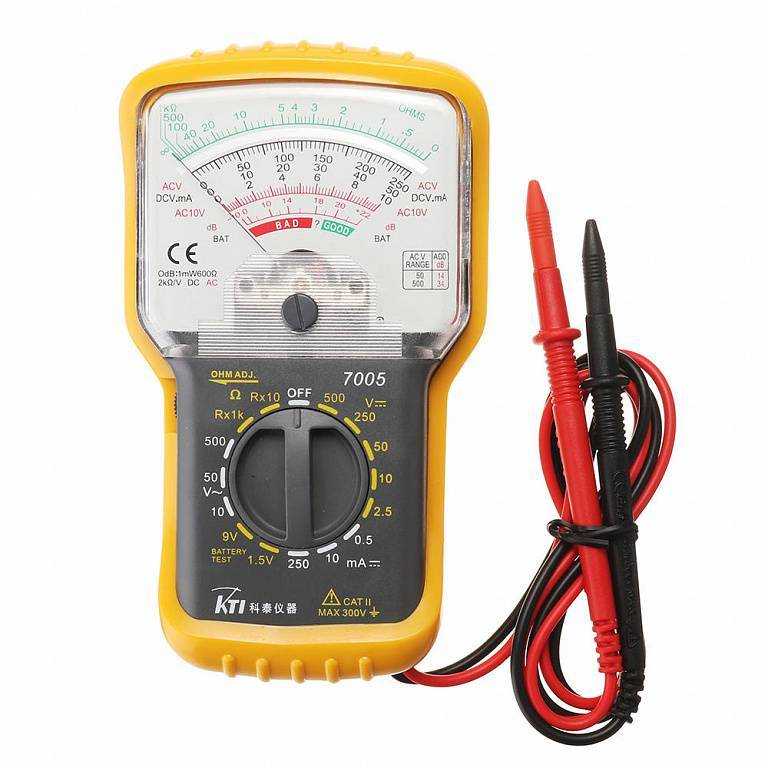

Стрелочный мультиметр в выключенном состоянииИсточник img1.bgxcdn.com

Далее рассмотрим, как пользоваться тестером напряжения для проверки вольтажа батареек. Для измерения постоянного напряжения стрелочным или электронным мультиметром, следует вставить в гнёзда «V Ω mA» и «COM» красный и тёмный щуп соответственно, затем перевести выключатель на «V-».

После установки уровня проверки (потребуется поставить его, как в предыдущем примере на чуть большее цифровое значение, чем имеет предполагаемый объект измерения). Два свободных конца щупов нужно подключить к проверяемому объекту (например, к двум концам батарейки), соблюдая полярность («+» и «-»).

В случае, если на экране прибора появилось значение с одним или двумя нулями впереди, но без запятой, значит, было установлен слишком большой уровень проверки. Нужно путём постепенного его уменьшения и проведения замеров добиться нормального числа. Например, для батарейки сначала может появиться значение «008», а после указанных манипуляций – «8,9». Это обозначает, что аккумуляторное напряжение примерно равняется 9 Вольт.

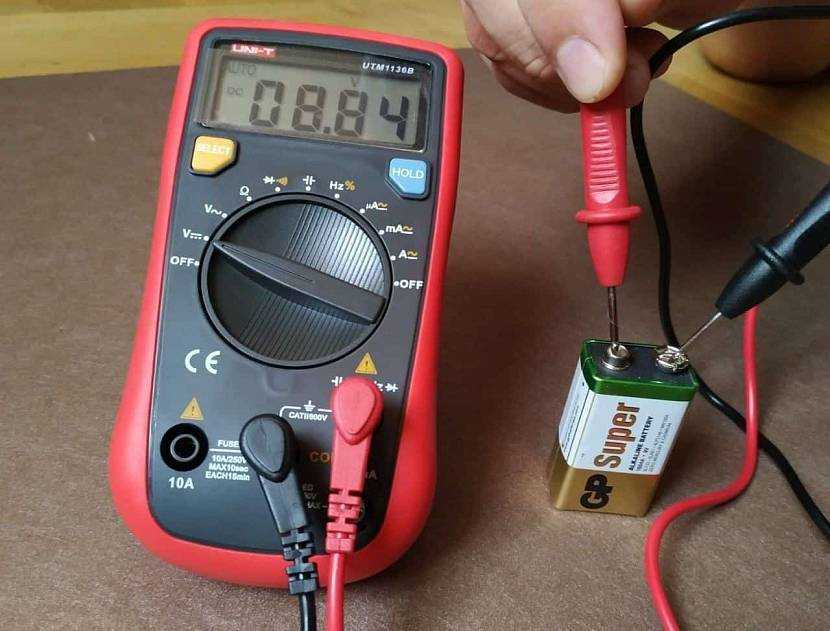

Мультиметр показывает вольтаж батарейкиИсточник masteram.com.ua

Когда на экране оказывается «1», может предварительно избранный порог замера слишком велик, тогда его нужно путём постепенного уменьшения довести до подходящего.

Как проверить мультиметр на точность показателей

Обязательным условием эксплуатации прибора является проверка его работоспособности. Наиболее распространенный вариант: параллельно подключить аппарат к розетке. Затем сверяют показатели при помощи приборов или батарейки.

Аккумулятор может помочь очень значительно. Смысл состоит в том, чтобы в итоге смены полярности щупов, замеры напряжения дали одинаковый результат.

Механизм проверки в данном случае простой:

• выбирается режим, соответствующий замеру постоянного напряжения;
• устанавливаются измерительные пределы на уровне 20 В.

В элементе АА 1,5 вольт Корректно работающая батарейка дает результат измерения, равный 1,35В. В некоторых случаях допускается показатель до 1,2В.

Затем производится повторный тест:

• щупы мультиметра подсоединяются к контактам батарейки;
• производится параллельное подключение нагрузочного элемента;
• выдерживается пауза (примерно 35 секунд);
• проверяется полученный результат.

К сведению. Если остаточный показатель батарейки оказался на уровне 1,1 В, она может использоваться только в бытовом приборе, который потребляет небольшое количество энергии. Однако качество работы при этом значительно снизится.

Максимальная точность достигается в том случае, если на приборе установлен наименьший предел напряжения. Это позволяет с легкостью определить и погрешность измерений прибора.

В авто-аккумуляторе 12 вольт

Показатель прибора до 1,6В не говорит о неточности прибора. Зачастую производители батареек делают это специально с целью обеспечить более долгий срок работы.

Хороший способ определения точности прибора — замкнуть контакты прибора в режиме замера сопротивления.

Вам это будет интересно Работы ваттметра

Если попробовать замкнуть контакты прибора в другом режиме, он может выйти из строя.

После проведения контактного замыкания, индикатор должен показать «0». Любое другое значение — свидетель неисправности и неточности прибора.

Этапы процедуры

Нужно в первую очередь сделать следующее:

• настроить делитель, который и определяет исходное VREF, для этого вам потребуется потенциометр VR1;
• переключите мультиметр на деление 200мВ для измерения постоянного тока;
• используйте вольтметр, точность которого известна, подайте на вход нужное напряжение. Чем ближе оно к указанной точке диапазона, тем лучше: например, подойдет напряжение 190мВ;
• после этого можно настраивать показания мультиметра. Если вы меняете полярность, прибор должен реагировать и выдавать соответствующий знак.

Кроме этого, проверяется работа устройства и в других диапазонах. Если он исправен, расхождений не появится. Для того чтобы проконтролировать показатели, можно произвести повторное измерение напряжения, используя 36 вывод АЦП.

В этом случае напряжение должно составить 100 мВ. Однако не стоит ожидать высокой точности прибора. Дело в том, что часто производители устанавливают однооборотные потенциометры с сопротивлением 20 кОм, в результате чего не удается получить высокоточных показаний устройства.

Резистор переменный VR2 применяется для калибровки мультиметра при работе с переменным напряжением тока. Потребуется установить мультиметр в тот же диапазон, что использовался ранее – 200 мВ, но напряжение уже следует давать переменное.

На выход подают 190 мВ, частота должна составлять 100 Гц. Оцените полученные данные и настройте показания мультиметра, стараясь приблизить их к максимально точным.

Измеритель емкости настраивается при помощи переменного резистора VR3, но для этого нужен эталонный конденсатор. Благодаря ему удается измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорциональным величине емкости, подвергнутой измерению; измерять требуется, используя АЦП.

Чем отличается универсальный тестер от мультиметра

Мультиметр, наверное, есть у каждого домашнего мастера, который хотя бы иногда берётся ремонтировать домашнюю (и не только) технику. Им легко проверить/измерить сопротивление, определить наличие короткого или обрыв. Некоторые более серьёзные и дорогие модели позволяют проверить работоспособность транзисторов, измерить ёмкость конденсаторов и т. д.

Но, если надо протестировать более сложные радиоэлементы — оптопары, MOSFET транзисторы, определить ESR параметры конденсаторов, тут мультиметр бесполезен. Некоторые из более «сложных» деталей можно проверить, собрав дополнительные измерительные схемы. Но куда проще иметь универсальный тестер радиокомпонентов, который все нужные характеристики определяет без всяких схем за несколько секунд.

Универсальный тестер китайской сборки

Что такое универсальный измеритель радиокомпонентов/радиоэлементов? Это небольшой приборчик с экраном и одним, или несколькими разъёмами для подключения тестируемых деталей. Есть также кнопка начала работы. Подписана она обычно TEST, может быть несколько вводов для подключения разного типа напряжений и определения их параметров.

Это немецкий фирменный «тестер транзисторов» Karl-Heinz Kübbeler который с успехом клонируют китайцы

Работает универсальный тестер от батареек или через адаптер подключается в сеть, могут подключаться через USB-порт разного формата. Некоторые модели имеют в комплектации измерительные щупы, которые позволяют тестировать детали, не выпаивая их с плат.

Проверка проводки

Прозвонка проводников с помощью мультиметра функционально предусмотрена в большинстве цифровых приборов этого класса. Для выставления режима прозвонки достаточно установить переключатель в положение, помеченное значком «Зуммер» и подготовить измерительную цепочку, приведённую на рисунке.

В случае протекания тока через проверяемый кусок провода мультиметр будет выдавать звуковой сигнал (зуммер). Естественно, что для прозвонки участка цепи длиной в несколько метров потребуется дополнительный провод, используемый для наращивания измерительной схемы.

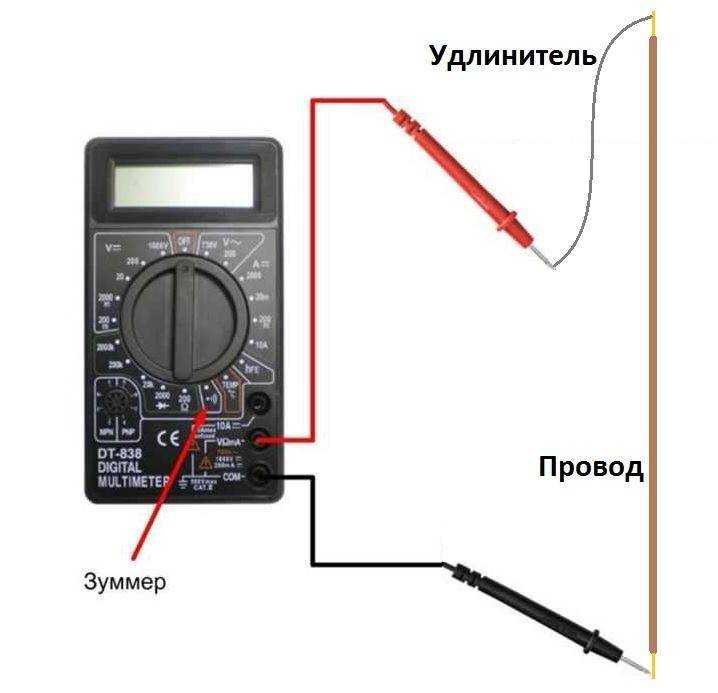

Другой вариант тестирования фазного и нулевого линейных проводников значительной длины предполагает их скрутку на удалённом конце электропроводки.

В этом случае для проверки цепи на обрыв достаточно подключить измерительные щупы мультиметра к свободным контактам тех концов электрической линии, которые располагаются ближе к прибору.

Последний из предложенных вариантов обладает следующими преимуществами:

• этим способом удаётся прозвонить мультиметром сразу обе жилы электропроводки, соединённые в последовательную цепочку;
• проверить провод таким способом намного проще, чем первым, поскольку можно обойтись без дополнительного отрезка, обеспечивающего наращивание измерительной схемы.

Методики измерений

Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.

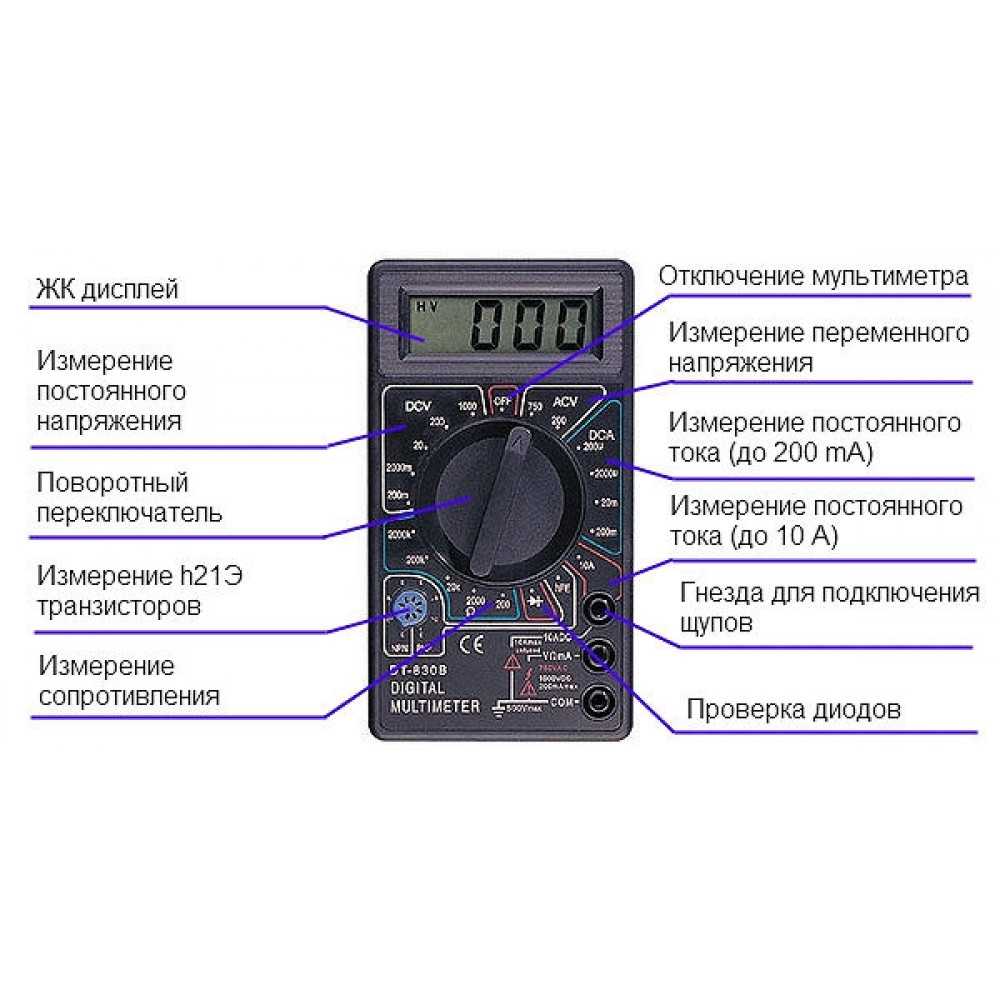

Органы управления

Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:

• Провода подсоединяют так, как указано на рисунке выше.
• Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
• Прибор устанавливают поблизости от розетки
• Щупы вставляют в нее, держась руками за изолированные части щупов.

Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»

Как проверить мультиметром сопротивление

Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.

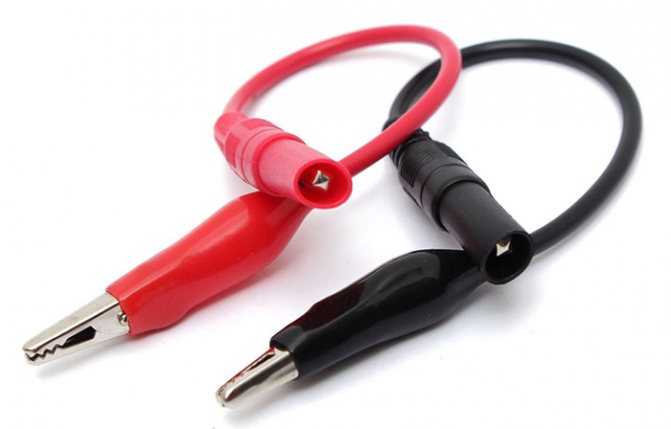

Для удобства работы применяют специальные зажимы («крокодилы»)

Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники

Статья по теме:

Как измерить силу тока мультиметром

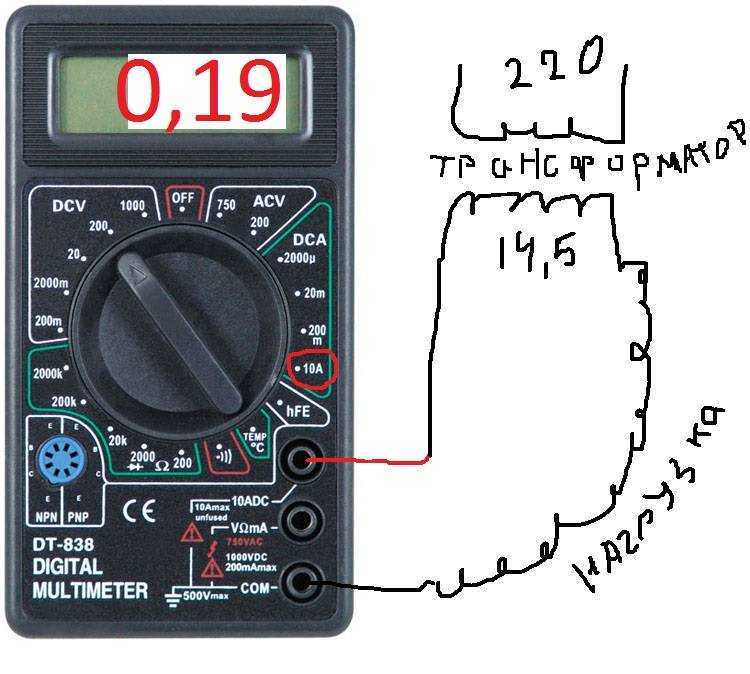

Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.

Для определения силы тока прибор устанавливают в электрическую цепь последовательно

Как проверить мультиметром полевой транзистор

Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).

Полевой n-канальный транзистор

Проверку выполняют по следующему алгоритму:

• Регулятор мультиметра переводится в режим работы с диодами.
• «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
• Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
• Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
• Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
• Результат измерений на исправном транзисторе не изменяется, если сменить полярность.

Проверка конденсаторов мультиметром

Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.

Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.

Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.

В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов

Диагностика простых повреждений

Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.

Синей линией выделено включение прибора в режим проверки со звуковым сопровождением

Стабилитроны, шлейфы/разъемы

Для тестирования стабилитрона понадобится блок питания, резистор и мультиметр. Соединяем резистор с анодом стабилитрона, через блок питания подаем напряжение на резистор и катод стабилитрона, плавно поднимая его.

На дисплее мультиметра, подключенного к выводам стабилитрона, мы можем наблюдать плавный рост уровня напряжение. В определенный момент напряжение перестает расти, независимо от того, увеличиваем ли мы его блоком питания. Такой стабилитрон считается исправным.

Для проверки шлейфов необходимо прозвонить контакты мультиметром. Каждый контакт с одной стороны должен звониться с контактом с другой стороны в режиме «прозвонки». В случае если один и тот же контакт звонится сразу с несколькими – в шлейфе/разъеме короткое замыкание. Если не звонится ни с одним – обрыв.

Иногда неисправность элементов можно определить визуально. Для этого придется внимательно осмотреть микросхему под лупой. Наличие трещин, потемнений, нарушений контактов может говорить о поломке.
