Балки перекрытия и стропила: установка и крепление к мауэрлату, фото +видеопримеры

Способы сращивания

Существует несколько способов сращивания, однозначно лучшего или худшего нет. Мастера принимают решения с учетом своих навыков и конкретного места размещения стыка.

Таблица. Способы сращивания стропил.

Метод сращивания	Краткое описание технологии
Косой прируб	Применяется на досках толщиной не менее 35 мм. Довольно сложный метод, требует практического опыта выполнения плотницких работ. По прочности соединение самое слабое из всех существующих. Преимущество – экономия пиломатериалов. Практически на стройках применяется очень редко.
Встык	Длина стропильных ног увеличивается с помощью накладки. Накладка может быть деревянной или металлической. Если длина двух отрезков досок недостаточна по параметрам стропильной системы, то такой способ позволяет их увеличить. Соединение встык имеет самые высокие показатели прочности на изгиб, широко применяется во время строительства различных сооружений.
Внахлест	Внахлест. Две доски фиксируются с нахлестом. Самый простой метод, по прочности занимает среднее положение. Недостаток – общая длина двух досок должна быть больше проектной длины стропильной ноги.

Схема спаренных стропил

В этой статье мы рассмотрим два наиболее простых и надежных метода сращивания: встык и внахлест. Косой прируб трогать нет смысла, его почти не используют из-за большого количества недостатков.

Общие сведения о материале

Керамзитобетон — принципиально новый стеновой теплоизоляционный материал, который возможно использовать как в несущих, так и в ограждающих конструкциях. Данный материал представляет собой одну из 6 глубоко усовершенствованных разновидностей бетона — так называемый легкий бетон.

Соответственно, керамзитоблоки представляют собой блоки, изготовленные из керамзитобетона. Основными составляющими данного материала являются цемент, вода, вспененная и обожженная глина.

при помощи изменения пропорций вышеперечисленных составляющих можно добиться требуемой плотности и прочности. Чем больше цемента добавить в керамзитную смесь, тем крепче и прочней будет произведенный блок;
при этом единственным недостатком станет пропорциональное увеличение теплопроводности. Другими словами, стены станут более холодными.

Сегодня керамзитобетонные блоки практически полностью заменили применяемые ранее шлакоблоки. Они прекрасно подходят для того, чтобы недорого построить дом. Сам процесс изготовления керамзитобетонных блоков идентичен процессу изготовления шлакоблоков.

Основное отличие заключается в том, что заполнителем в шлакоблоках выступал доменный шлак. Соответственно, теплопроводимость таких блоков оставляла желать лучшего, как и прочность.

Дом из этого материала был весьма недолговечным. Сегодня параметры таких газосиликатных блоков на порядок превосходят шлакоблоки по данным характеристикам, являясь вдобавок экологически чистыми.

керамзитоблоки, обладая отличными прочностными характеристиками, подходят не только для малоэтажного строительства. Дом получается теплым и прочным. При этом характерные сквозные пустоты в данных блоках позволяют обустраивать в теле стены скрытый каркас, который резко увеличивает несущую способность стены;
размеры газосиликатных блоков несколько крупней двойного кирпича (камня). Отметим, что кладка таких блоков ничем не отличается от кладки из простого керамического кирпича, однако является более удобной и легкой, и времени на то, чтобы построить дом, уйдет намного меньше.

Данные блоки прекрасно сочетаются с подавляющим числом железобетонных изделий; строительных материалов, необходимых, чтобы построить дом; металлоконструкций, оконных и дверных проемов.

Главные соединительные узлы

Главными узлами стропильной системы выступают:

стропильная ферма — соединение стропильной пары, растяжки, а также стоек и раскосов;
коньковый узел — совмещение двух противоположных стропил;
звено из мауэрлата и опирающегося на него стропила;
модуль, включающий в себя прогон, стойку и лежень;
соединение стропила с подкосом и стойкой.

Наиболее сложное звено каркаса кровли, как считает автор, это стропильная ферма, которая отличается тем, что:

собирается на земле, а потом переправляется на кровлю, поскольку только так получается удачно подогнать одну деревянную деталь под другую;

Стропильная ферма состоит как минимум из трёх элементов

Коньковый узел тоже имеет несколько особенностей:

образуется в результате соединения двух противоположных стропил за счёт специальных срезов или выемок;

Для создания конькового узла существует множество методов

Стропила и мауэрлат становятся единым звеном, для которого характерно следующее:

соединение происходит за счёт вырубки в каждой стропильной ноге, соответствующей форме элемента, служащего для неё опорой;

Стропила закрепляют на мауэрлате, чтобы они не смещались в сторону

Модуль из прогона, стойки и лежня формируют, вбивая в места их соединений строительные скобы, стальные нагели или накладки из полос стали.

Узел из лежня, стойки и прогона позволяет разделить нагрузку между внешними и внутренними стенами здания

Подкосы, стойки и стропила собирают в единый модуль, создавая вырубки. Чтобы их соединение не было слабым, применяют строительные скобы.

Узел из подкосов, стойки и стропил позволяет смягчить давление на внутреннюю стену дома

Сращивание встык досками

Работы намного удобнее делать на земле, подготовьте ровную площадку. На землю подложите бруски – стропилины придется подрезать, нужен просвет для дисковой пилы. Перед сращиванием точно узнайте длину стропилин. Замерять ее нужно на строении, используйте любые тонкие длинные доски, веревку или строительную рулетку. Если появится ошибка в несколько сантиметров – не проблема. Во время соединения стропильных ног на крыше эта ошибка без проблем устраняется.

Подготовка всего необходимого

Шаг 1. Положите одну доску на бруски, ровно под прямым углом отрежьте торец. Отрезать лучше ручной электрической циркульной пилой.

Отрезается торец доски

Доски для стропил довольно тяжелые, во время отрезания придайте им такое положение, чтобы они не зажимали полотно пилы или преждевременно не разламывались во время дорезания. Таким же способом подготовьте и вторую доску

Обращайте внимание, чтобы срез был только под прямым углом. Торцы сращиваемых досок должны плотно прилегать друг к другу по всей поверхности, это нужно для увеличения прочности сращенной стропилины

Дело в том, что даже при ослаблении соединения шпилек торцы во время изгиба будут упираться друг в друга по всей длине среза и держать нагрузку. Шпильки и накладные доски будут удерживать конструкцию лишь от расползания по длине.

Шаг 2. Установите рядом две подготовленные доски для стропилины. Заготовьте доску для накладки. Мы уже упоминали, что ее длина должна быть примерно в четыре раза больше ширины доски. Если скаты крыши имеют небольшой уклон, расстояние между стропилами большое, а крыша будет утепляться минеральной ватой, то нагрузки на изгиб значительно возрастают. Соответственно, длину доски для сращивания надо увеличивать.

Две доски устанавливаются рядом

Шаг 3. Положите накладку на две рядом лежащие доски для сращивания. Довольно часто толщина и ширина досок даже из одной партии отличаются на несколько миллиметров. Если у вас такой случай, то ровняйте доски с той стороны, к которой будет прибиваться обрешетка.

Обрезка доски для сращивания

Накладка уложена на доски

Шаг 4. В шахматном порядке и на нормируемых расстояниях просверлите отверстия под шпильки. Для того чтобы во время высверливания отверстий отдельные элементы не смещались, нужно их временно между собой закрепить. Используйте в этих целях длинные и тонкие саморезы, сколачивать гвоздями не рекомендуется. Они разрезают или разрывают волокна древесины, прочность доски немного уменьшается. Саморезы не режут волокна, а раздвигают их в стороны, после выкручивания доски почти полностью восстанавливают свои первоначальные характеристики прочности.

Доски стягиваются саморезами

Шаг 5. Высверлите отверстия, не располагайте их на одной линии, а то доски могут треснуть во время эксплуатации.

Сверление отверстий

Отверстия готовы

Можно встретить рекомендации после высверливания отверстий разъединять доски и укладывать между ними джут для исключения появления мостиков холода. Это не только напрасный труд, но и вредный. Почему? Во-первых, никакие мостики холода в местах сращивания не возникают, наоборот, они имеют самую большую толщину и, соответственно, самую низкую теплопроводность. Но даже если они появятся, то никаких негативных последствий не будет, это стропильная система крыши, а не комнатное окно или дверь. Во-вторых, джут уменьшает усилие трения между элементами сращивания, а это очень негативно сказывается на их прочности. В-третьих, если на материал попадает конденсат, что весьма вероятно, то удаляться из него влага будет очень долго. К каким последствиям приводит длительный контакт деревянных конструкций с влагой рассказывать нет необходимости.

Джут укладывать не стоит

Шаг 6. Вставьте в подготовленные отверстия шпильки, оденьте с двух сторон шайбы и прочно стяните гайками. Рекомендуется стягивать до тех пор, пока шайбы не вдавятся в дерево. Лишнюю длину шпилек можно отрезать круглошлифовальной машинкой с диском по металлу.

Забиваются шпильки

Закручиваются гайки

Лишняя длина шпилек отрезается

Аналогичным образом сращиваются все остальные стропилины.

Точки крепления стропил

Стропильные ноги стыкуются друг с другом и с другими элементами системы в нескольких местах:

мауэрлат (верхний венец, обвязка);
конек или коньковый узел;
вертикальные опоры;
балки перекрытия;
соединения стропил с карнизными кобылками;
при большой длине ската сами ноги могут быть сращенными.

Соединения выполняются с запилом или без запила. Метизы, которые используются для крепления:

уголки позволяют выполнять соединения без запила. Их крепят к брусу саморезами или гвоздями «ерш»;
перфорированные ленты и пластины;
кронштейны из двухмиллиметровой оцинкованной стали. Их крепят гвоздями, саморезами, анкерными болтами. На них похожи крепежные элементы LK;
«салазки», обеспечивающие скользящее крепление стропил. Такой способ крепежа предотвращает разрушение системы при усадке дома;
болты и гайки, саморезы, проволочные стяжки.

Рассмотрим подробнее, как выполняются отдельные узлы.

Некоторые рекомендации

Какой бы способ вы не использовали, следует помнить о некоторых правилах. Крепление стропил будет надежным, если:

При монтаже использовались качественные материалы. Причем это относится не только к самим стропилам и балкам. Качественными должны быть и материалы, которые вы используете для крепежа (болты, скобы, хомуты, саморезы и так далее).
Не следует спешить. Установка стропил и их крепление должно проходить строго с соблюдением технологии.
Все используемые запилы нужно выполнять аккуратно и делать это нужно так, чтобы выступы на стропилах строго совпадали с выемками на балках перекрытия.

Для облегчения работы лучше сделать шаблон. Он выполняется при креплении первого стыка стропил. Далее по такому шаблону все выемки и выступы будут одинаковы. В результате крепить будет легче, и работа пройдет быстрее.

Стоит помнить, что возведение крыши – эта работа сложная

Тут важно наличие опыта. Если вы делаете это впервые, то лучше заранее проконсультироваться со специалистом

А если нет вообще никакого опыта в работе с деревом, то крепить стропила к балкам перекрытия лучше доверить профессионалу. В этом случае крыша дома будет надежной и долговечной и не доставит вам хлопот при эксплуатации.

Видео по теме:

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
Из ямки удаляют пыль и мусор, например, пылесосом.
В отверстие заливают клеевой состав.
Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Предлагаем ознакомиться Как утеплить углы дома срубленного в лапу Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

Крепление не утрачивает прочности в течение более 50 лет.
Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
Химический анкер отличается хорошей химической устойчивостью.
Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
Химический состав анкера идеально сочетается с пористой структурой газоблоков.
Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Жесткий способ

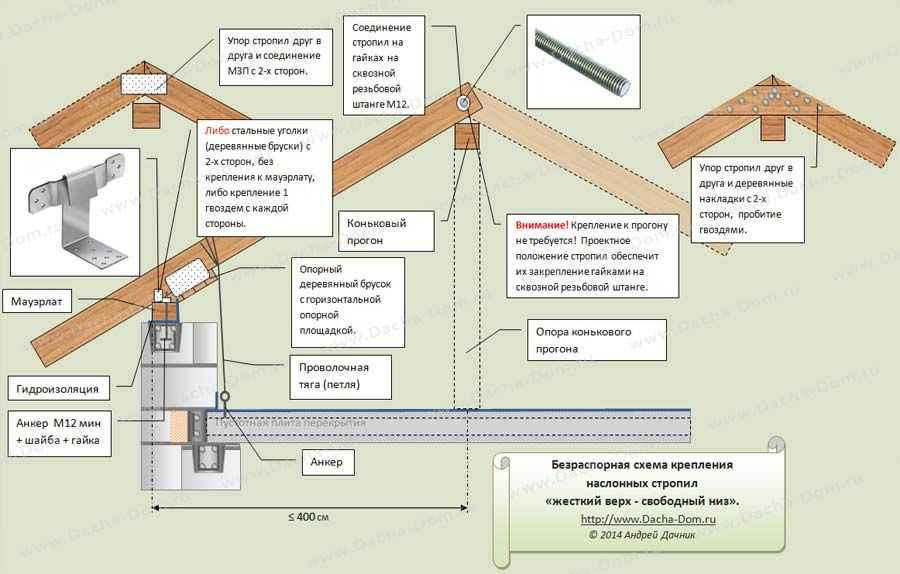

Крепление стропил на балки можно провести с использованием нескольких методов. Один из таких способов крепежа называется жестким. Такое крепление стропил к балке производится в следующей последовательности:

Вначале подготавливают балку. В ней необходимо вырезать выемку. Делать ее нужно с таким расчетом, чтобы глубина была не боле трети от толщины балки перекрытия. Также место крепления стропил должно быть не ближе двадцати сантиметров от края. В этом случае можно избежать скола балки.
Выемка делается в зависимости от используемого способа крепления стропил. Чаще всего используют два способа жесткого крепежа – это с одним или с двумя шипами. Если крыша дома имеет крутые скаты, то она будет испытывать меньшую снеговую нагрузку. В этом случае применяют способ крепления стропил с одним шипом. При меньшем угле наклона лучше использовать крепеж с двумя шипами. В этом случае стропила будут более надежно сцеплены с балками и смогут выдержать большие нагрузки.
Следующий шаг – это подготовка стропильных ног. В их нижней части нужно вырезать выступы, которые будут точно повторять выемки в балках перекрытия.
В обоих случаях, как с балкой, так и со стропилами, всю работу нужно проводить аккуратно. Нужно чтобы выступ совпал с выемкой. Чтобы облегчить эту задачу желательно заранее сделать шаблон.
Далее крепим стропила на свои места. Они устанавливаются в выемки. Но такое крепление стропил все равно не сможет выдержать нагрузки. Поэтому его усиливают гвоздями, вбитыми под углом. Кроме того, лучше использовать дополнительно металлические планки и уголки.
