Как сделать гаражные ворота из профильной трубы своими руками: правила сварки

Расчет конструкции

Несмотря на простоту конструкции, необходимо знать, как правильно сварить ворота. Первым этапом являются подготовительные мероприятия, включающие в себя расчет конструкции. На этапе проектирования следует учесть такие моменты:

Конструктивные особенности. Это могут быть откатные или распашные ворота, имеющие ручное или автоматическое управление.
Обшивка каркаса. Для нее могут использоваться профильные листы, дерево, поликарбонат, сетка или металл.
Необходимые замеры. Тщательность выполнения замеров позволит без проблем выполнять въезд на территорию приусадебного участка. При этом должна быть учтена площадь для открытия ворот в случае выбора распашных конструкций.
Создание чертежа. Разработка чертежа проводится с учетом замеров и особенностей конструкции, учитывая калитку, точки фиксации, присоединение автоматической системы управления, а также необходимости использования ребер жесткости и элементов усиления.

При соблюдении всех этапов разработки чертежа можно точно понять потребности в материалах и другие нюансы. Дополнительно следует учитывать и такие моменты:

для въезда легкового автомобиля длина створок должна составлять минимум 3 м;
размер калитки должен составлять около 90 см;
высота не должна отличается от высоты забора более чем на 15-20 см;
стойки следует предварительно забетонировать или прикрепить к стойкам забора.

После расчета конструкции требуется подготовить материалы и инструменты для ее изготовления. К материалам относятся профильные трубы, обшивочный материал, замки и элементы фиксации полотен, декоративные детали, грунтовка и эмаль.

К необходимому оборудованию следует отнести сварочный аппарат, дрель, болгарку, молоток, рулетку, уголок, уровень, шлифовальный круг, напильник и кисточки для нанесения грунтовки и краски.

Как самому сделать ворота из профильной трубы?

Время чтения: 9 минут

Сейчас в магазинах можно найти огромный выбор ворот в гараж и ворот для забора. Зачастую они неплохо сделаны, имеют презентабельный внешний вид и вполне справляются со своей задачей. Тем не менее, многим умельцам не дает покоя стоимость таких ворот. Она, как правило, существенно выше, чем если бы вы решили изготовить ворота самостоятельно.

Чтобы существенно сэкономить, можно изготовить ворота из профтрубы. Они прочные, недорогие и выглядят на хуже покупных. В этой статье мы делаем ворота для гаража, но эту инструкцию можно использовать и при изготовлении заборных ворот. Также мы расскажем, как правильно сваривать гаражные ворота своими руками.

Если для вас важно сочетание прочности и дешевизны, то мы однозначно рекомендуем ворота гаражные и ворота для забора из профильной трубы сделать. У такой конструкции есть множество преимуществ, которые вы сможете оценить не только при изготовлении ворот, но и при их эксплуатации

Среди основных преимуществ ворот из профильной трубы выделим следующие:

Низкая себестоимость конструкции.
Небольшой вес по сравнению с другими воротами, при этом высокая прочность.
Простота сборки и сварки. Профтруба без проблем нарезается под нужный размер, легко приваривается. Такая работа под силу даже новичку.

Однако, нужно учесть и некоторые недостатки:

Профилированная труба обладает малой стойкостью к образованию коррозии. Так что сварные швы нужно тщательно зачищать, а саму конструкцию нужно обработать специальным составом.
Если произвести неправильные расчеты или сварить каркас неправильно, ворота могут провисать, не закрываться или даже деформироваться.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

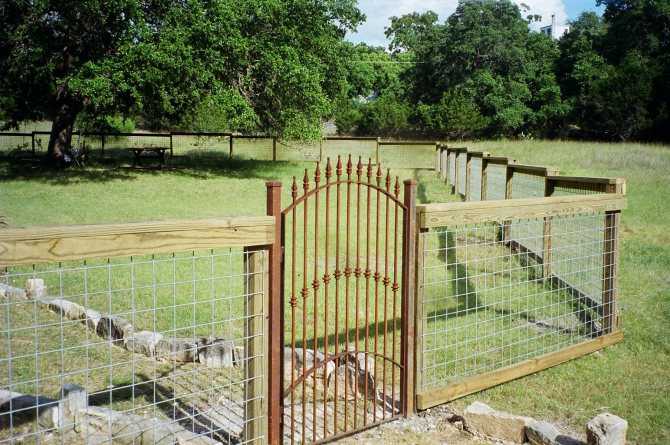

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
Высота не менее 2 м.
Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

Обшивка каркасов

Рисунок 3. Усиление шарниров производиться пластиной из стали.

Перед сваркой ворот, делая замеры на листах стали для обшивки створок, нужно учитывать, что ее площадь должна превышать внутренний размер рамы. Кроме того, чтобы между створками не было зазоров, на одной из них обшивка должна выступать на 10-15 мм за стойку. В то же время на другой створке ворот лист металла не должен достигать края стойки на такое же расстояние. Обшивка калитки должна выступать на 10 мм с каждой стороны ее каркаса. С учетом этого вырезается лист, который будет приварен к ее раме. Если все листы раскроены правильно, обшивка ворот будет представлять собой единую плоскость.

Сварка гаражных ворот на этом этапе сплошным швом не ведется, так как прокатную сталь может «повести». Обшивку нужно приваривать к каркасу через каждые 5-7 см. После этого шлифмашинкой проводится чистовая обработка поверхностей створок.

Этапы изготовления ворот

Чтобы сделать ворота из профильной трубы, надо:

произвести замеры;
подготовить чертеж;
приобрести необходимые материалы;
собрать и установить конструкцию.

Параметры ворот

Каркас ворот из профильной трубы должен быть сооружен таким образом, чтобы автомобиль мог спокойно проехать. Оптимальными считаются размеры:

длина ворот 3 м;
высота – 1,5 м.

Если совместно с воротами устанавливается и калитка, то ее высота должна соответствовать высоте ворот, а ширина не должна быть менее 0,75м

Оптимальная ширина и высота ворот для въезда на садовый участок

Если ворота устанавливается на ранее построенный забор, то параметры выбираются следующим образом:

высота ворот и калиток должна быть аналогичной высоте общего забора. В некоторых ситуациях, например, дизайнерское решение, допускается уменьшение высоты на 20-40 см;
ширина ворот должна определяться расстоянием между двумя столбами, на которые предполагается крепление каркаса.

Определение размеров ворот необходимо для подсчета количества профтрубы и других материалов.

Чертеж ворот

На следующем этапе необходимо выполнить чертеж ворот из профильной трубы, на котором помимо основных параметров ворот и калитки будут указаны размеры дополнительных элементов, например, для придания конструкции жесткости, и габариты применяемых труб.

Чертеж разрабатывается на бумаге и позволяет, также как параметры ворот, правильно рассчитать количество необходимых материалов.

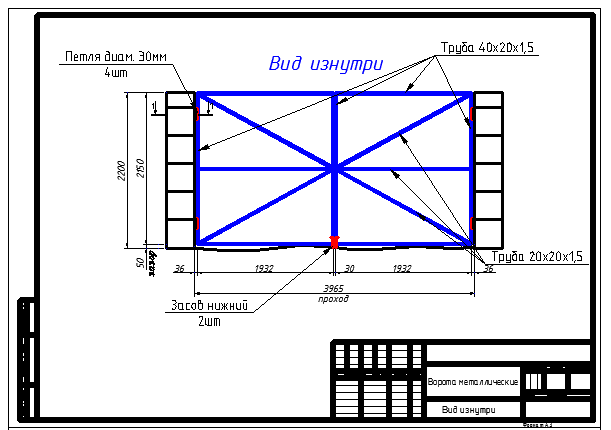

Чертеж распашных ворот для загородного участка

Если предполагается установка автоматических ворот, то на чертеже дополнительно необходимо отразить места установки систем открывания и фиксации.

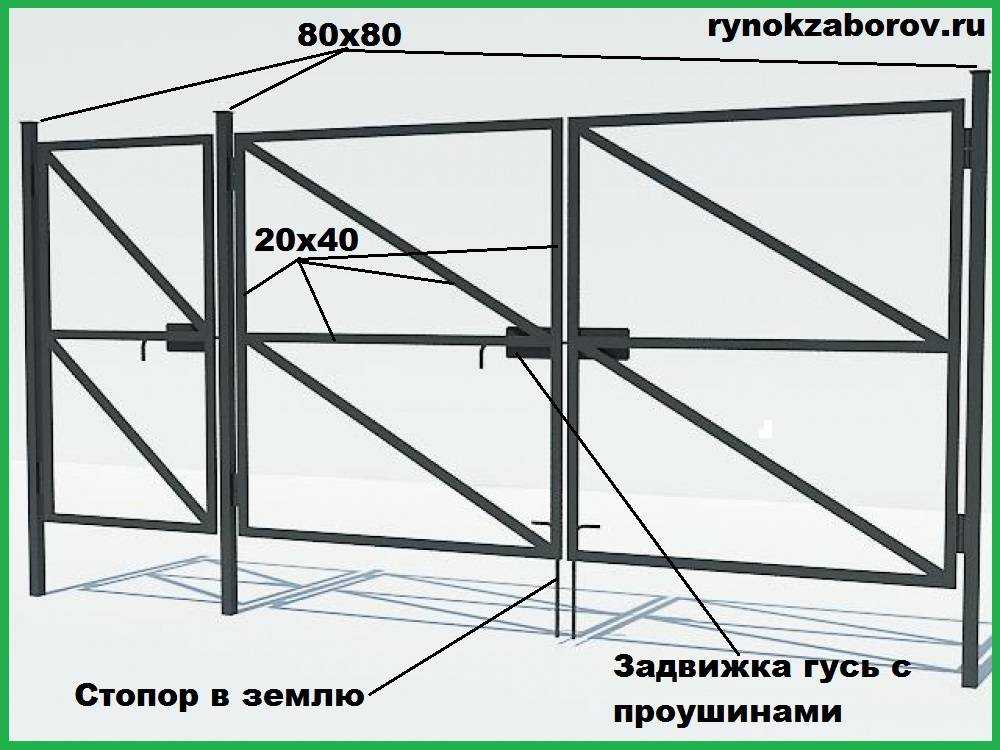

Чертеж распашных ворот с дополнительной калиткой

Необходимые материалы и инструменты

После того, как сняты основные размеры, построен чертеж и определено количество необходимых материалов, надо приобрести составляющие элементы и подготовить инструмент для выполнения работы.

Для ворот потребуются:

профтрубы различных размеров;

Для основных столбов применяются трубы 100*100. Для каркаса можно использовать трубы не менее 50*50. Для перемычек, придающих конструкции жесткость, достаточно использовать профильные трубы размером 25*25.

материал, который будет применяться в качестве обшивки (наиболее часто используется профлист различных цветов);

Материал для обшивки каркаса ворот и калиток

петли для крепления ворот к столбам;
саморезы, предназначенные для металла;
грунтовка и краска (если используются неоцинкованные трубы).

Теперь разберемся, как правильно сварить ворота из профильной трубы. Для работы потребуется следующий набор инструментов:

аппарат для проведения сварки с набором электродов;
болгарка для разрезания труб на составляющие части;
дрель;
измерительные инструменты: рулетка, уголок, строительный уровень;
круг для шлифования сварочных швов;
кисть для обработки и покраски.

Сборка и установка ворот

Чтобы сварить ворота из профильных труб, надо придерживаться следующей схемы:

перед изготовлением каркаса требуется внимательно нарезать трубы на составляющие определенной чертежом длины;

Нарезание профильных труб по размерам

все подготовленные элементы очистить от ржавчины, отшлифовать места среза, чтобы обезопасить человека от ран;
далее проводятся земляные работы. В определенных местах выкатываются ямы, в которые устанавливаются основные столбы конструкции;

Схема установки столба для ворот

Для прочности в ямы заливается бетон.

на следующем этапе производится сварка ворот из профильной трубы в единую конструкцию

При проведении работ требуется уделять внимание ровности образуемых углов и правильности геометрической формы конструкции, не допускать перекосов и неточностей;

Сборка каркаса ворот сварочным аппаратом

после сбора каркаса требуется обработать все сварочные швы. Это также требуется для обеспечения безопасности окружающих людей и придания конструкции эстетичного вида;

Зачистка сварочных швов

далее к основным столбам и каркасу ворот привариваются петли, и навешивается готовое изделие;
последний этап предполагает обезжиривание и покраску каркаса, после чего можно приступать к обшивке и установке замков.

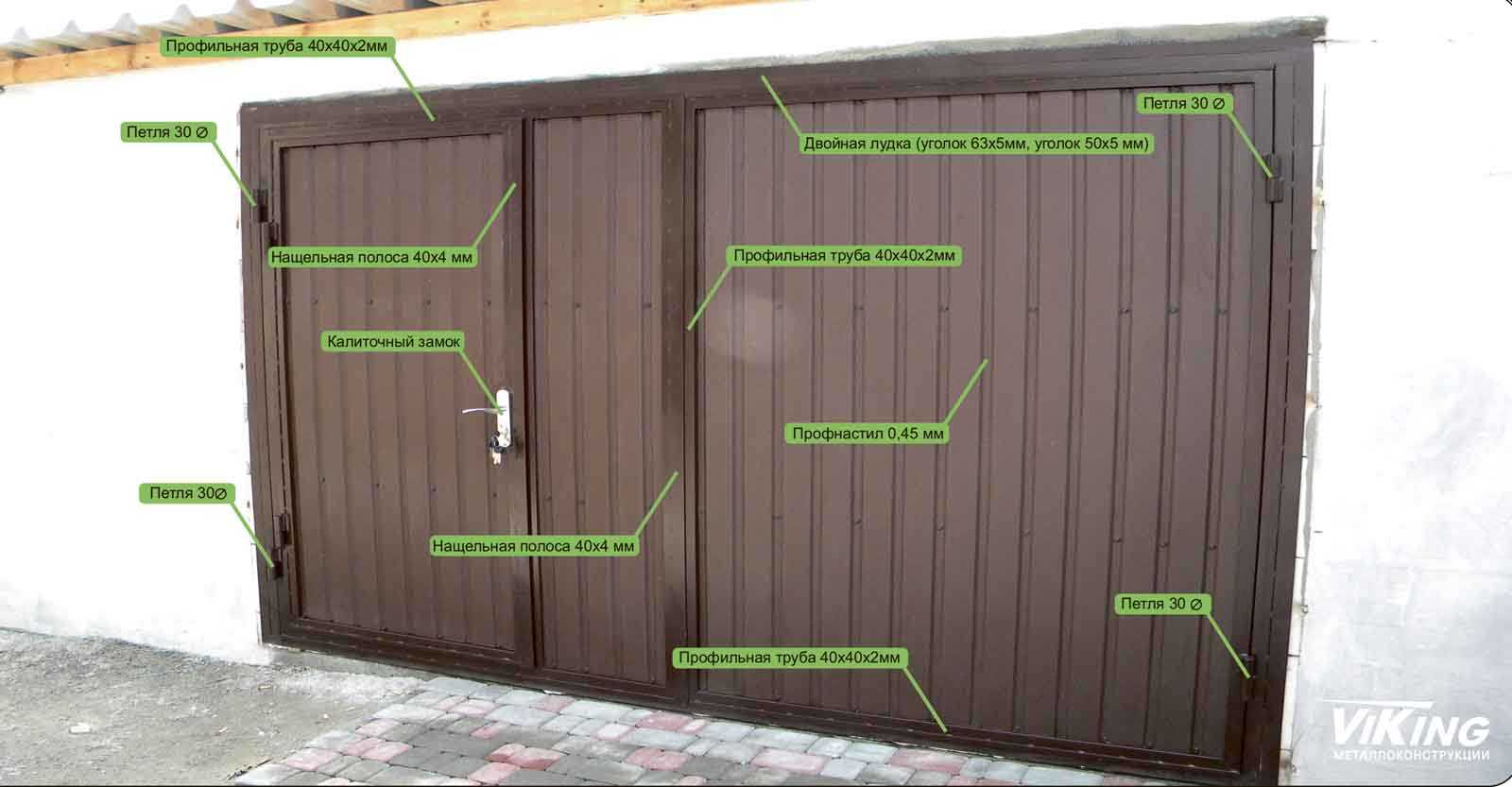

Установленные и обшитые профлистом ворота с калиткой

Для изготовления и установки ворот рекомендуется применять вышеописанный способ, так как готовая конструкция получается более точной и правильной формы. Более наглядно способ изготовления ворот представлен на видео.

Самостоятельное изготовление и установка ворот из профильных труб и профлиста позволяет сэкономить существенную сумму денег. Кроме этого изготовление конструкций своими силами – очень увлекательное занятие.

Изготовление

Металлические распашные ворота для гаража — наиболее доступный вариант. В конструкцию имеет смысл также включить калитку. Она позволит проходить в гараж, не открывая створки. Особых сложностей возникнуть с калиткой не должно. На чертеже она будет ограничена рамой и усилена дополнительными балками.

Первым шагом в изготовлении будет разработка чертежа. Как было отмечено выше, обычно берут стандартную схему и дополняют её по своему желанию, например, калиткой. Металлические распашные ворота будут состоять трёх элементов:

Полотно из листов металла. Этот элемент будет самым тяжелым в конструкции.
Каркас. Его выполняют из прокатного уголка.
Крепеж. Из материалов вам будут необходимы стальные уголки 65 на 65 миллиметров, оцинкованная сталь/алюминий, профиль.

Рекомендуется брать сталь с толщиной от трёх миллиметров и больше. Помимо этого, для ворот понадобятся петли и замки. Из инструментов вам пригодится болгарка, сварочный аппарат, измерительные приборы.

После покупки стройматериалов можно начать изготовление внешней и внутренней рамы. Из уголка вырезают заготовки требуемого размера. Заготовки выкладывают на землю в виде будущей рамы. Форму измеряют уровнем

Обращайте внимание на отсутствие неровностей и перекосов. Они крайне негативно влияют на надежность конструкции и её долговечность. Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами

Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами

Сделайте из них подкладки и еще раз проверьте форму на неровности

Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами. Сделайте из них подкладки и еще раз проверьте форму на неровности.

Как сварить ворота в гараж?

После проверки следует приступать к сварке. Качество сварных швов будет сказываться на прочности будущих ворот, поэтому к процессу необходимо отнестись со всей серьезностью. Затем наступает очередь внутренней рамы. Её изготавливают аналогичным образом – раскладывают на земле заготовки, проверяют и сваривают их. Сварные швы в обязательном порядке отшлифовывают болгаркой.

Следующий шаг – работа с обшивкой. Как и в случае с рамой будет два элемента – правая и левая створка. Материал, например, оцинкованную сталь обрезают, исходя из размеров створок.

Обрезать следует, учитывая нахлёст. Достаточным нахлёстом является 1-2 сантиметра листа. После этого полотно начинают крепить к каркасу.

В первую очередь лист необходимо приваривать по углам и к середине. Потом переходят на низ листа и его периметр. Точки, оставшиеся по углам, обрезают.

Теперь можно приступать к петлям и замку. Нижние части петель приваривают к раме. Верхние на наружную створку. Чтобы усилить конструкцию, используют арматуру или металлические полоски. На ворота можно установить штыревой стопор или засов. Решения позволяют надежно закрывать гараж изнутри. Стопор легко изготовить самостоятельно из отрезка трубы.

После всех подготовительных и сварочных работ конструкцию нужно покрасить и установить на гараж. Для этого сначала скрепляют внешнюю и внутреннюю раму, использую пластины из металла. Пластины имеют толщину 4-5 сантиметра. Крепёжный шаг равен 50-60 сантиметрам. Затем ворота навешивают и утепляют.

Видео: ворота из профильной трубы

В ролике содержится полезная информация об особенностях конструкции распашных ворот.

Пошаговая инструкция по установке распашных ворот представлена в ролике.

Применение профильной трубы при самостоятельном изготовлении ворот позволяет достичь экономии денежных средств и своими руками создать надёжную конструкцию, прочность которой не вызывает сомнений

Важно тщательно продумать устройство, ответственно подойти к разработке документации, использовать качественные материалы и соблюдать технологию. Простота конструкции и возможность применения различных видов отделки создают широкое поле для творчества

Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости.

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Профильная труба как материал для ворот

достаточно низкая стоимость;
высокая прочность;
легкий вес;
удобство в обработке;
эстетичный внешний вид;
долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

для опор – 100х100 мм;
для рамы и каркаса – 40х40 мм или 50х50 мм;
для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Размеры проема

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:

a) Ширина проема

Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).

для легкового автомобиля – оптимальная ширина ворот 2,4 – 2,7 метра;
для джипа или микроавтобуса – оптимальная ширина 2,8 – 3 метра;
для двух легковых автомобилей – оптимальная ширина от 5 метров;

Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.

Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.

b) Высота проема

Высота проема должна быть на 20-30 см больше высоты автомобиля.

Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см. При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля

При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.

c) Глубина гаража

Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа секционных ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода. Глубина гаража = Высота проема + 100 см для монтажа электропривода

Глубина гаража = Высота проема + 100 см для монтажа электропривода

d) Высота перемычки (притолоки)

Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для установки направляющих профилей и пружинного механизма секционных ворот.

Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.

Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.

Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.

e) Ширина пристенка справа и слева от проема

Боковые пристенки – расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.

Боковые пристенки должны быть не менее 125 мм.

В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
Минимальная высота проема — 2 м.
Не рекомендуется использовать висячий замок с внешними петлями.
Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
Упростит процесс сборки наличие чертежей ключевых деталей ворот.
Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.
