Капельник для металлочерепицы: монтаж, как установить, устройство, как крепить

Материалы

Исходя из назначения планки и места ее прикрепления, выделяют два вида фартука.

Капельник карнизный. Он устанавливается на карниз здания. В угловой форме имеются два загиба: первый – располагается посередине между юбкой и непосредственно фартуком, тем самым разделяет их; второй – необходим для увеличения уровня способности сопротивления деформации под влиянием внешних воздействий. Правильная конструкция крыши включает в себя водостоки, перед монтажом которых карниз необходимо обвесить специальными крепежными крюками, в этот же момент производится установка планок. Стоит учесть, что фартуки лучше крепить как бы внахлест, они заходят друг на друга примерно на 2–3 см, а зная их размер можно заранее подсчитать, сколько элементов понадобится для всего карниза. Вся эта работа проводится до момента укладки кровли, например, профлиста.

Выбирая любой элемент для кровли, следует внимательно отнестись к его качеству. И тут на первое место выходит материал, из которого изготавливается изделие. Ведь именно от этого во многом зависит срок службы и эксплуатационные качества. В случае с капельником в качестве материала для производства, чаще всего, используется тот же вариант, что и для металлочерепицы. В качестве такового служит лист оцинкованной стали. Дополнительно к этому могут присутствовать и защитные слои из полимерного материала.

Делая свой выбор, следует обращать внимание на качество изделия. Перед покупкой капельника для кровли из металлочерепицы следует обращать внимание на следующие параметры:

в первую очередь следует выбрать приемлемую толщину листа используемого при изготовлении металла

Тут есть много вариантов. Производители металлочерепицы предлагают капельники с толщиной листа от 0,35 до 0,5 мм. Чем этот показатель будет больше, тем прочнее и долговечней будет изделие. Но, при этом и стоимость возрастет; какое защитное покрытие используется. От этого зависит стойкость изделия к внешним воздействиям и агрессивным средам. Самый дешевый вариант – это покрытие из краски. Такая защита не очень долговечна. Другое дело – это полимерное покрытие. Но и тут есть несколько вариантов. Производители металлочерепицы могут выпускать доборные элементы с защитой из пурала, пластизола или полиэстера

в первую очередь следует выбрать приемлемую толщину листа используемого при изготовлении металла. Тут есть много вариантов. Производители металлочерепицы предлагают капельники с толщиной листа от 0,35 до 0,5 мм. Чем этот показатель будет больше, тем прочнее и долговечней будет изделие. Но, при этом и стоимость возрастет; какое защитное покрытие используется. От этого зависит стойкость изделия к внешним воздействиям и агрессивным средам. Самый дешевый вариант – это покрытие из краски. Такая защита не очень долговечна. Другое дело – это полимерное покрытие. Но и тут есть несколько вариантов. Производители металлочерепицы могут выпускать доборные элементы с защитой из пурала, пластизола или полиэстера

Такие изделия отличаются как по своим эксплуатационным качествам, так и по стоимости; также стоит обращать внимание и на внешний вид капельников. Лучше всего приобретать их вместе с металлочерепицей

Так будет легко подобрать цвет, текстуру и блеск

В этом случае после монтажа крыша вашего дома будет смотреться более эстетично

Так будет легко подобрать цвет, текстуру и блеск. В этом случае после монтажа крыша вашего дома будет смотреться более эстетично.

Есть еще один параметр – это размер. Тут также многое зависит от производителей, а точнее от имеющегося у него оборудования. Капельники для кровли, покрытой металлочерепицей, выпускаются с длиной от 1,25 до 4 метров. Но по существующим в строительстве нормам стандартами подобных изделий считаются следующие параметры:

длина капельника для металлочерепицы или другого кровельного материала составляет два метра. При этом полезное значение равняется 1,8 – 1,9 метра. Тут все будет зависеть от величины нахлеста. И именно полезную длину нужно учитывать, делая свои расчеты;
ширина изделия зависит от его типа. Если речь идет о карнизном доборном элементе, то этот параметр в стандартном варианте будет равен 175 миллиметров. У фронтонного капельника для металлочерепицы ширина будет равна 125 миллиметрам.

Конечно, разные производители могут предлагать и другие параметры габаритов. Но именно перечисленные выше считаются наиболее оптимальными. Например, при длине капельника в два метра достигается наилучший показатель по прочности.

Монтаж капельника своими руками

Любой производитель металлических планок покрывает материал защитной пленкой, которую перед монтажом следует снять.

Установка капельника на крыше производится на свесе кровельной конструкции.

Крепить направляющую металлическую планку необходимо к стропильной доске под воздушно-вентилируемой частью.

Распространенный метод расположения края гидроизоляционного слоя — приклеивания его к капельнику, чтобы вода с него беспрепятственно перетекала на планку.

Кроме того, вариант, при котором край гидроизоляции оставляют на карнизе, является ошибочным: при попадании солнца на пленку, она со временем разрушается, что приводит потере функциональности гидромембраны.

Этапы работ по установке карнизного капельника:

перед установкой планки необходимо закрепить водосточные желоба;
к доскам обрешетки плотно приложить лист капельника прикрепить его при помощи саморезов, установленных на расстоянии около 50 см

Следует обратить внимание, чтобы свес планки направлялся в желоб;
установив с нахлестом лист углового листа по свесу, убедиться в том, что нет зазоров в местах стыка и проверить плотность его прилегания;
приклеить к листу бутил-каучуковую ленту по всей длине;
вывести гидроизоляционную пленку поверх планки таким образом, чтобы край пленки переходил в капельный лист. Если пленка выступает за капельник, ее необходимо обрезать;
прикрепить край гидроизоляционной мембраны к каучуковой ленте на капельнике, саму пленку закрепить степлером к стропилам.

ОСТОРОЖНО! Если необходимо обрезать металлический лист направляющей планки, то нельзя пользоваться абразивными инструментами, так как необработанный его край со временем под воздействием влаги подвергнется коррозии. Следует резать лист ножницами по металлу и в идеале обработать край защитным покрытием

При установке капельника следует обратить внимание, чтобы вентиляционный зазор не был закрыт. При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки

При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки.

Устройство капельника

Монтаж элемента

Основные правила монтажа капельников

Любой тип капельника должен быть установлен под основной кровельный материал для обеспечения герметичности стыков и отвода влаги от внутренних стенок. То есть он устанавливается по всему периметру здания по краю крыши. Если планируется монтировать систему водостоков, то нужно сделать так, чтобы струя воды была направлена прямо в жёлоб и двигалась по нему до сливной трубы. Однако при этом нужно следить за тем, чтобы воздух поступал в подкровельное пространство и предотвращал образование конденсата. При создании эффективной естественной вентиляции получится увеличить срок эксплуатации кровли.

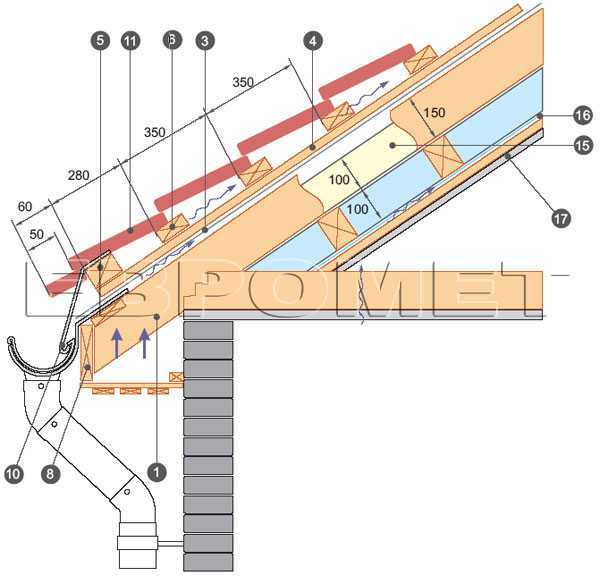

Устройство капельника для крыши

Капельники для крыши подразделяются в зависимости от места их установки на:

Фронтонные — доборы, смонтированные по краю фронтонного свеса. Их предназначение — отвести воду от фронтона здания на карниз и предотвратить попадание влаги в стропильную систему при косом дожде. Фронтонные капельники имеют 3 загиба, которые делят капельную планку на юбку, ступеньку и фартук.
Карнизные — капельники, установленные по кромке карнизного свеса и имеющие в отличие от фронтонных водоотводных элементов 2 загиба. Первый из них делит капельную планку на фартук, который закрепляется на карнизе, и юбку, направляющую влагу в желоба. А второй — служит как дополнительное ребро жёсткости на юбке капельника, придающее конструктивному узлу бòльшую прочность.
Фартуки капельники обратные — доборные компоненты, используемые на односкатных крышах или же на отдельных участках сложных конструкций, где сток воды направлен в одну сторону. Например, в сторону ендовы. Крепятся обратные капельники на лобовую доску и выполняют те же функции, что и обычные — защищают узел безконьковой крыши от намокания и отводят воду на кровельное покрытие, а оттуда в водосток.

Помимо этого, существуют парапетные капельники, предназначенные для защиты парапетных узлов, отливы-капельники, которые устанавливают в узле карнизного свеса мансарды, цокольные, фасадные и т. д.

Парапетный капельник предназначен для защиты парапетных узлов от проникания влаги

Изготавливают капельники на специальном оборудовании — листогибе, с которым несложно сделать защитные водонаправляющие доборы самостоятельно. Особенно это рационально при возведении фальцевой кровли, когда картины делают прямо на стройплощадке. При этом получаются обрезки кровельного материала, из которых в целях экономии целесообразно производить различные доборные элементы.

Механический станок листогиб используют для загиба металлических пластин при изготовлении панелей для фальцевой кровли и кровельных доборных элементов

Интересной альтернативой металлическим изделиям для мягких кровель являются декоративные погонажные фартуки капельники. Они представляют собой рулонный материал с наружным слоем из стального оцинкованного полимерного покрытия. Работать с такими доборами одно удовольствие: промазать специальной мастикой рабочий участок и просто развернуть по нему рулонный капельник.

Для мягкой кровли могут использоваться доборные элементы в виде рулонного материала

Видео: поворот капельника на угол

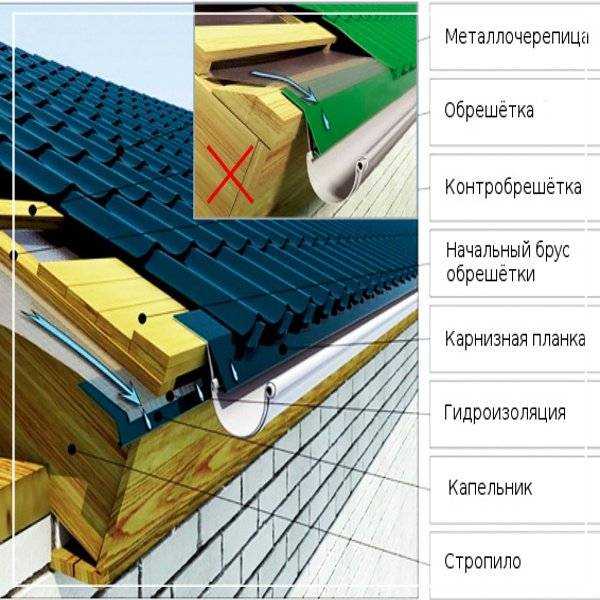

Правильная конструкция крыши с наличием капельника выглядит следующим образом:

укрывной материал;
карнизная планка;
обрешётка и начальная обрешётка — сплошной настил с минимальными зазорами из 3–4 досок в районе карнизного свеса, ширина которого варьируется соответственно кровельному покрытию и регламентируется нормативными документами — СП 17.13330.2016. Кровли, СП 31–101–97, ТТК, СНиП II-26–76* и прочие;
контробрешётка;
гидроизоляционный слой;
капельник;
стропила;
лобовая планка карнизного свеса;
кронштейны для водостока и водосточные желоба.

При таком устройстве, даже если присутствует большой снежный покров в районе карнизного узла, обеспечивается хороший приток воздуха в подкровельное пространство, что немаловажно для естественной вентиляции крыши

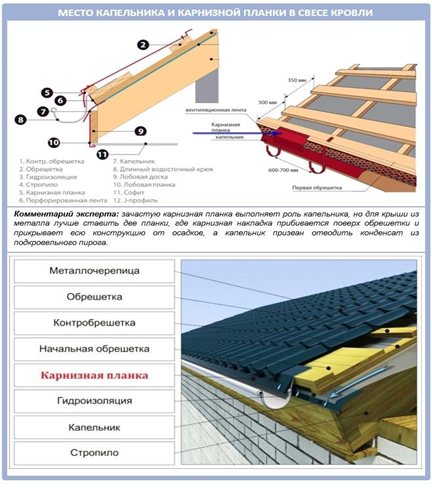

Карнизная планка и капельник

Нередко эти два доборных элемента сводят к одному понятию — отводу воды с кровли и устанавливают только один из них. Это является большой ошибкой при обустройстве крыши. Безусловно, они оба являются направляющими и влагозащитными компонентами. Однако карнизная планка не выводит конденсат, поскольку крепится под слой укрывного настила, в силу чего основная её функция — направление стока воды в желоба.

Между капельником и карнизной планкой прокладывается вентиляционная сетка

Капельник монтируется под гидроизоляционный слой, под которым расположен утеплитель, благодаря чему отводит капли конденсата, проникшие в него, и способствует сухости теплоизоляционной прослойки. В придачу, как вспомогательный элемент, он помогает карнизной планке направлять влагу в водосток. К тому же капельник помещают с таким изгибом, который сохраняет хороший воздушный зазор, а значит, гарантирует сухость подкровельного помещения.

Технология установки изделия

Карнизные планки закрепляются по завершении строительства кровли, но до начала установки кровельного покрытия

Однако, при монтаже не стоит забывать об одной важной особенности: наружное покрытие капельника — это полимерный слой, и если монтаж производится при помощи болгарки, он может оплавиться. Поэтому при укорачивании этого элемента следует использовать ножницы по металлу

Прежде всего, на эту деталь устанавливаются крепежные элементы. Затем, устанавливают карнизную часть обрешётки для того, чтобы она не деформировалась вместе с кровельным покрытием от дождя и снега. Далее, укладывают карнизные планки и закрепляют.

После того как планки уложены, следует их зафиксировать саморезами, шаг которых должен составлять 200 мм. После закрепления первой планки укладывается внахлёст (20 мм) следующая. Для того чтобы избежать попадания влаги, на обрешётку, под шляпки саморезов, подкладывают листовую резину. Это позволит избежать накапливания конденсата в промежутке. Если стыковке элементов мешают рёбра жёсткости, их можно срезать ножницами по металлу.

Независимо от марки производителя, любой капельник покрывается пленкой. Это предотвращает повреждение деталей при перевозке. Опытные строители всегда применяют листовую резину в качестве прокладки. Что предохраняет капельник от попадания влаги.

Этот способ подходит для крепления всех видов этих элементов под металлочерепицу. И только выполнив вышеперечисленные работы, можно приступать к укладке кровельного покрытия.

Капельник должен быть установлен на фронтоне таким образом, чтобы не создавать препятствий для вентиляции между кровлей и крышей.

Советы по установке:

При монтаже этой детали, не следует применять дисковые электроинструменты. Так как они повреждают ее защитное покрытие. Подрезается элемент до подходящего размера, только при помощи ручных инструментов.
Срез покрывается специальной краской, входящей в набор. Не прибивайте капельник гвоздями, используйте только саморезы, которые также идут в комплекте.
Кровля должна быть обеспечена обоими видами деталей, так как только они способствуют продолжительности ее службы.
Монтируются планки на высоте. Используйте только проверенные стремянки. Эти виды работ выполняются в безветренную погоду.

Перед тем как заказать планки, следует заняться подсчетом их точного количества, необходимого для всего дома. Для этого следует знать требуемую длину. Стандартные размеры капельников составляют от 1 до 2 м, однако, встречаются и промежуточные модели, длина которых 1,5 метра. Стоимость его зависит от размера.

https://youtube.com/watch?v=IaHb9vm7gk8

Виды

В зависимости от покрытия необходимо учитывать особенности конструкции, материал и способы монтажа капельников.

Для металлочерепицы

Капельник под металлочерепицу Доборные детали под металлочерепичную кровлю изготавливают из тонколистового оцинкованного проката с нанесением защитного слоя.

Стандартные габариты: Длина – 200 cм, общая ширина – 100 cм, ширина загиба – 10 cм, высота – 60 cм.

Узкие полосы с отбортовкой согнуты под прямым углом, а края длинной стороны могут быть загнуты под углом 45 или 90°. При обустройстве используется карнизный тип установки добора.

Иногда элементы заменяют торцевыми наличниками.

Капельник для металлочерепицы – необходимая мера для защиты обрешётки и конструкции из стропил от гниения, и помогает отложить ремонт крыши минимум на 5–7 лет.

При монтаже капельника под металлочерепицу удобно проложить уплотнитель из вспененного полиэтилена. Он идеально повторяет форму профлиста, поэтому полностью герметизирует внутреннее пространство.

Для мягкой кровли

Капельник для мягкой кровли К гибкому покрытию относятся рулонные материалы для «плоских» и «скатных» кровель, а также черепица из битума, которую настилают только на «скатную» поверхность. Установка защитной «подстраховки» мягкого покрова (плитка и стеклоткань, пропитанные модифицированным битумом, с закрепляющем слоем из присыпки каменной крошкой) софитами необходима для долговечности кровли.

Для монтажа капельника под мягкую кровлю одновременно применяют фронтальный и карнизный тип. Они усиливают и дополняют функции друг друга.

Для профнастила

Капельник под профнастил Капельник для профнастила (стальной профилированный лист с высотой «гребня» волны от 35 до 57 мм), имеет особенности при монтаже. Опытные строители рекомендуют:

Крепить карнизный капельник после обрешётки крыши. «Шаг» крепления саморезами составляет от 25 до 30 мм;
Фронтонные панели устанавливаются снизу вверх (с перекрытием предыдущей) после укладки профнастила.

Доборы должны быть изготовлены из того же материала, что и профнастил (оцинкованный или полимерный), толщиной от 0,5 до 0,9 мм.

Для фальцевой кровли

Капельник для фальцевой кровли Фальцевое покрытие считается самым надёжным, т. к. металлические полосы, спрофилированные на заводе для последующего фальцевания, не нуждаются в отверстиях (источник проникновения влаги и конденсата внутрь), а скрыто крепятся к обрешётке с помощью кламмеров.

Как правило, под фальцевую крышу подходят такие же капельники, как и под иные металлические конструкции. Но на строительном рынке появились листы со встроенной защитой (специальным наконечником) от влаги, что значительно упрощает кровельные работы.

Как правильно установить капельник на крышу

Правильный монтаж по технологии:

Планки необходимо крепить перед самой установкой металлочерепицы или другого кровельного покрытия. Следует знать некоторую особенность данной детали – поверх изделия нанесен полимерный слой, а значит, если материал нарезается с помощью болгарки, то такое защитное покрытие может сгореть. В этих целях используются специальные ножницы по металлу.
Вначале крепится карниз под желоба водостока — находится в нижней части крыши, далее закрепляются крюки, затем выполняется монтаж планок. Все кровельные элементы не должны болтаться, поэтому их следует закреплять прочно. Доска для карнизной обрешетки подбирается сухая, ровная и без кривизны. Если доска влажная, то из-за этого может произойти деформация конструкции.
Капельники фиксируются при помощи саморезов с интервалом 20 см, вначале монтируется первая планка, а за ней вторая, внахлест на 2 см. Шурупы рекомендуется покупать вместе с резиновым уплотнителем, тогда вода не сможет проникать в отверстия под шляпки саморезов. Если не использовать резиновый уплотнитель, то из-за этого вода будет проникать на деревянную обрешетку и тогда произойдет гниение всей конструкции крыши. Иногда случается, что, из-за ребер жесткости не получается выполнить стыковку двух деталей, в этом случае необходимо их срезать ножницами по металлу.
Все производители кровельных элементов наносят пленку на материал. Это необходимо для того, чтобы избежать нежелательных царапин во время перевозки. Но вначале самой установки пленку следует удалить, от погодных условий она не защитит, а через некоторое время начнет слазить с капельников и топорщиться, что в свою очередь негативно повлияет на внешний вид крыши.
Опытные кровельщики после монтажа делают легкий осмотр, чтобы изделие было плотно закреплено. В качестве подкладочного материала под капельник применяется листовая резина – этот способ существенно обезопасит дерево от попадания воды и образования конденсата.
По такому принципу проводится монтаж всех капельников, а после их установки выполняется кровельное покрытие (см.видео).

Надо знать! На фронтоне капельник надо устанавливать так, чтобы не произошло нарушения вентиляции из под крыши.

Устройство и принцип работы

Фронтальный капельник

Капельники для кровли представляют собой металлическую пластину с двумя или тремя загибами под заданным углом. Загибы разделяют крепёжную панель и фартук, придают конструкции жёсткость. Градус угла зависит от модели изделия и её предназначения. Сгибы делают специальные станки – листогибы.

Доборные детали в основном производят из оцинкованной стали, обработанной краской или полимерными составами (поливинилхлорид), улучшающими адгезию (сцепление разнородных структур) и повышающими антикоррозийную защиту.

Любая разновидность верхнего покрытия жилища не способна уберечь стены от влаги на 100%. Свойства жидкости загибаться в противоположную сторону от кромки крыши и удерживаться на краю в виде капель, приводит к её попаданию на фасад.

Специфически устроенный и корректно установленный добор направляет талую или дождевую воду непосредственно в водосточный жёлоб, которая затем стекает по водосточной трубе.

Фартук из металла для одно – или двускатной крыши имеет два типа крепления:

Карнизный. Устанавливается на нижней части свеса (часть кровли, выступающая за пределы стен сооружения). Монтируется после закрепления крюков под водосточную систему, перед настилом кровельного полотна. По форме напоминает букву Г (длинная часть соответствует направлению кровли, а вторая – направляет влагу в жёлоб). Принцип работы идентичен оконному отливу.
Фронтальный жестяной софит внешне напоминает перевёрнутую букву Т (три рёбра жёсткости). Монтируются на фронтонах таким образом, что осадки стекают вниз так же, как и с поверхности крыши. Верхняя часть монтируется поверх подкладочного ковра, а затем смыкается с карнизной планкой.

Для некоторых кровельных материалов, например, для мягкой черепицы, нужны капельники сразу двух типов.

Установка капельника на крыше: последовательность и тонкости работ

Сам по себе капельник ничего сложного в плане установки собой не представляет – он просто накладывается сверху обрешетки и привинчивается к ее крайней рейке саморезами

Здесь больше важно другое – последовательность установки и ее своевременность. Стандартно капельник монтируется после того, как собрана система ливнестоков (как вариант, установлены кронштейны для желобов), но сам кровельный материал еще не уложен. Начиная с этого момента, рассмотрим последовательность работ, которую предусматривает монтаж капельника

Начиная с этого момента, рассмотрим последовательность работ, которую предусматривает монтаж капельника.

Установка карнизного капельника. Начинаем с любого края ската – кому как удобно двигаться. Сначала без подрезки укладываем первый капельник и привинчиваем его первой доске обрешетки. Сделать это нужно ровно – за ориентир берем первый изгиб. По сути, с двух сторон капельника зазор между торцом ската и изгибом должен быть одинаковым и составлять примерно 10мм (толщина указательного пальца).

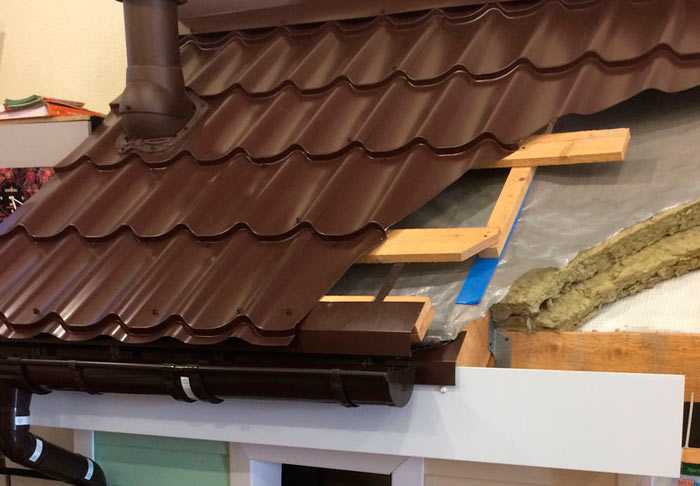

Установка капельника на крыше фото

Капельник для крыши фото

В принципе, это и весь ответ на вопрос, как крепить капельник на крыше? Как видите, ничего сложного здесь нет, и все работы делаются, можно сказать, элементарно. Да, совсем забыл про такой нюанс, как порезка капельника – болгаркой лучше ее не производить, так как большая скорость вращения режущего диска приведет к выгоранию защитного покрытия металла, в результате чего он начнет ржаветь. Капельник – это прежде всего жесть, которая достаточно просто режется ножницами по металлу.

В заключение темы про капельник для крыши скажу несколько слов о том, что должно быть уже сделано на момент его установки – это немаловажно, так как с монтажом некоторых элементов кровельной конструкции после установки капельников могут возникнуть проблемы. В частности, к этому времени обязательно должна быть установлена лобовая доска, а свесы крыши должны быть подшиты. Также должны быть смонтированы крепления водоотливов (об этом упоминалось выше) и полностью набрана обрешетка

Если говорить о гибкой черепице, то крыша в полном объеме обязана быть обшита листами ОСБ

Также должны быть смонтированы крепления водоотливов (об этом упоминалось выше) и полностью набрана обрешетка. Если говорить о гибкой черепице, то крыша в полном объеме обязана быть обшита листами ОСБ.

Установка капельников

Крепление планок выполняют на завершающем этапе строительства крыши до начала укладки кровельного покрытия. Во время работ надо учесть структуру изделия. Капельники сверху покрыты полимерным слоем, который сгорает при разрезе болгаркой. Если требуется укоротить один из элементов, лучше это сделать ножницами по металлу или электролобзиком.

Крепление карнизных капельников

Пошаговая инструкция крепления планок к карнизу выглядит следующим образом:

Вначале монтируют крюки под желоба водосточной системы. На этом этапе понадобиться укрепит карнизную часть обрешетки, чтобы она не деформировалась вместе с кровельным покрытием от веса воды или льда. Следующими укладывают по одной штуке карнизные планки. Надо смотреть, чтобы они лежали как бы натянутыми и не болтались.
Первую планку фиксируют саморезами шагом около 200 мм. За ней укладывают следующий элемент внахлест с первым не мене 20 мм. Фиксацию производят аналогичным способом. Чтобы через отверстия влага не просочилась к деревянной обрешетке, под шляпки саморезов подкладывают резиновые уплотнители. Иногда ребра жесткости могут мешать стыковать элементы. В этом случае их надо просто срезать ножницами по металлу.
Производитель на планки наносит пленочное покрытие, уберегающее изделие от царапин при транспортировке. Его надо обязательно снять перед монтажом. После фиксации саморезами каждого элемента выполняют контрольный осмотр на плотное его прилегание. У строителей имеется маленькая хитрость, предусматривающая подкладку листовой резины под капельник. Она на 100% предотвратит проникновение влаги под планку.

По такому методу монтируют все карнизные элементы, только потом переходят к укладке кровельного покрытия.

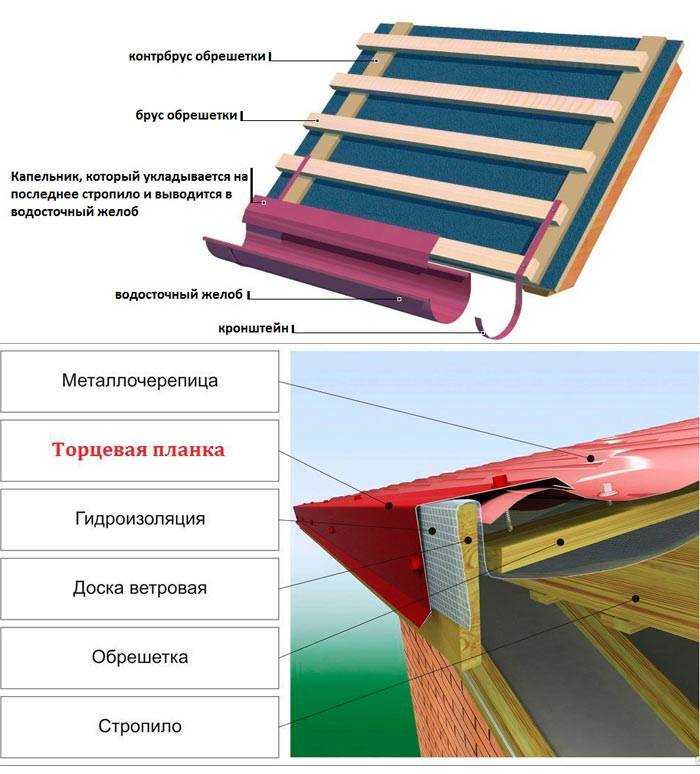

Крепление фронтонных планок

Если кровельным покрытием будет битумная черепица, после карнизной планки приступают к монтажу фронтонных элементов. Порядок выполнения работ следующий:

Монтаж фронтонных элементов начинают снизу ската крыши, то есть от карниза. Это обусловлено правильным направлением стока воды. Нижний конец первой фронтонной планки стыкуют с краем последнего карнизного капельника. Соединение выполняют накладкой верхнего конца на нижний не менее 20 мм. Точку пересечения фиксируют гвоздями в шахматном порядке шагом 1 гвоздь на 100 мм. Для герметичности стык обрабатывают мастикой.
Дальнейшее крепление планок идет таким же шахматным порядком, только с шагом в 1 гвоздь через 150 мм. Фронтальные элементы тоже имеют ребра жесткости, которые можно при надобности подрезать на стыках. Аналогично удаляют защитную полиэтиленовую пленку.
На мягкой кровле надо учесть правильность расположения фронтонных планок. Они должны быть закреплены сверху подкладочного материала, а поверх капельниц наклеивают карнизную черепицу. После монтажа всех капельниц идет укладка гонт относительно первого ряда с перекрытием наклеенной карнизной черепицы.
