Аэратор для кровли: прочное, надежное и эффективное вентиляционное устройство

Расчет высоты трубы вентиляции для частного дома

Возле дома образуется зона ветрового подпора – если выход из вентканала попадает в нее, тяги не будет. Избежать этого поможет правильный расчет высоты трубы, высоту колпака при этом не учитывают.

Канал, расположенный на расстоянии до полутора метров до конька, поднимают на полметра выше самой высокой точки дома. Например, если конек расположен на 50 см выше предполагаемого места выхода вентканала, понадобится труба длиной 1 метр (0,5 м расстояние до конька + 0,5 м над коньком крыши).

Если выход трубы находится на расстоянии 1,5–3 м до конька, его верх должен располагаться на уровне крыши. Определите высоту по теореме Пифагора. Для этого потребуется замерить расстояние до средней точки будущей венттрубы по краю крыши и напрямую через дом от его середины.

Допустим, расстояния составили 2 м по прямой и 3 м – по крыше. Если провести воображаемую линию от конька до края будущей трубы, получится два одинаковых прямоугольных треугольника.

Требуется узнать величину катета, отмеченного на схеме черной пунктирной линией. Для этого нужно извлечь квадратный корень из разницы между квадратами гипотенузы (на схеме она красная) и второго катета, обозначенного зеленым цветом.

Высота трубы

При расположении венттрубы на пристрое ее верхняя часть должна находиться на полметра выше линии, проведенной от карниза под углом 45 градусов. Расчет проводится по формуле:

H = V/S + 0,5.

Например, высота дома перед пристроем V = 5 м, расстояние от нее до оси вентканала S = 4 м.

Посчитаем высоту трубы:

H= 5/4+0,5 = 1,75 м

По такому же принципу делается расчет для дома, стоящего перед высоким деревом или другим препятствием, мешающим полноценной вентиляции. Высота в этом случае берется приблизительно.

Самый сложный расчет потребуется, если вентканал находится дальше 3 м от конька. В этом случае верхний край трубы должен находиться на уровне линии под углом 10 градусов по отношению к горизонтали от самой высокой точки дома.

Допустим, в доме высотой 6 метров, на расстоянии 5 м от конька планируется выход вентканала. Чтобы вычислить его высоту, сделаем чертеж:

• отметим высоту здания – на рисунке это синяя линия;
• проведем линию от проекции конька до места установки трубы – у нас она отмечена красным;
• проведем воображаемую линию под углом 10° между краем трубы и коньком – в нашем примере она зеленая.

У нас получается два прямоугольных треугольника, в которых нужно найти один из катетов – Х. Для расчета возьмем нижний треугольник.

Вычислим угол около вершины:

Поскольку два угла в смежных треугольниках образуют прямой в 90° и один из них 10°, значит, второй – 80°. Из курса школьной геометрии известно, что для вычисления катета по противоположному углу нужно разделить длину другого катета на тангенс этого угла. Найдем в интернете таблицу, где указано, что тангенс 80° равен 5,67.

Проведем расчет:

X = 5/5,67 = 0,88 м.

Значит, верхний край трубы будет на 0,88 м ниже уровня конька, а расстояние от основания дома до ее верхней точки составит:

6–0,88 = 5,12 м.

Теперь измерим высоту от основания дома до места установки. Например, это 4 м. Поскольку самая высокая точка должна находиться на высоте 5,12 м, нам понадобится труба высотой:

512–400= 112 см, или 1м 12см.

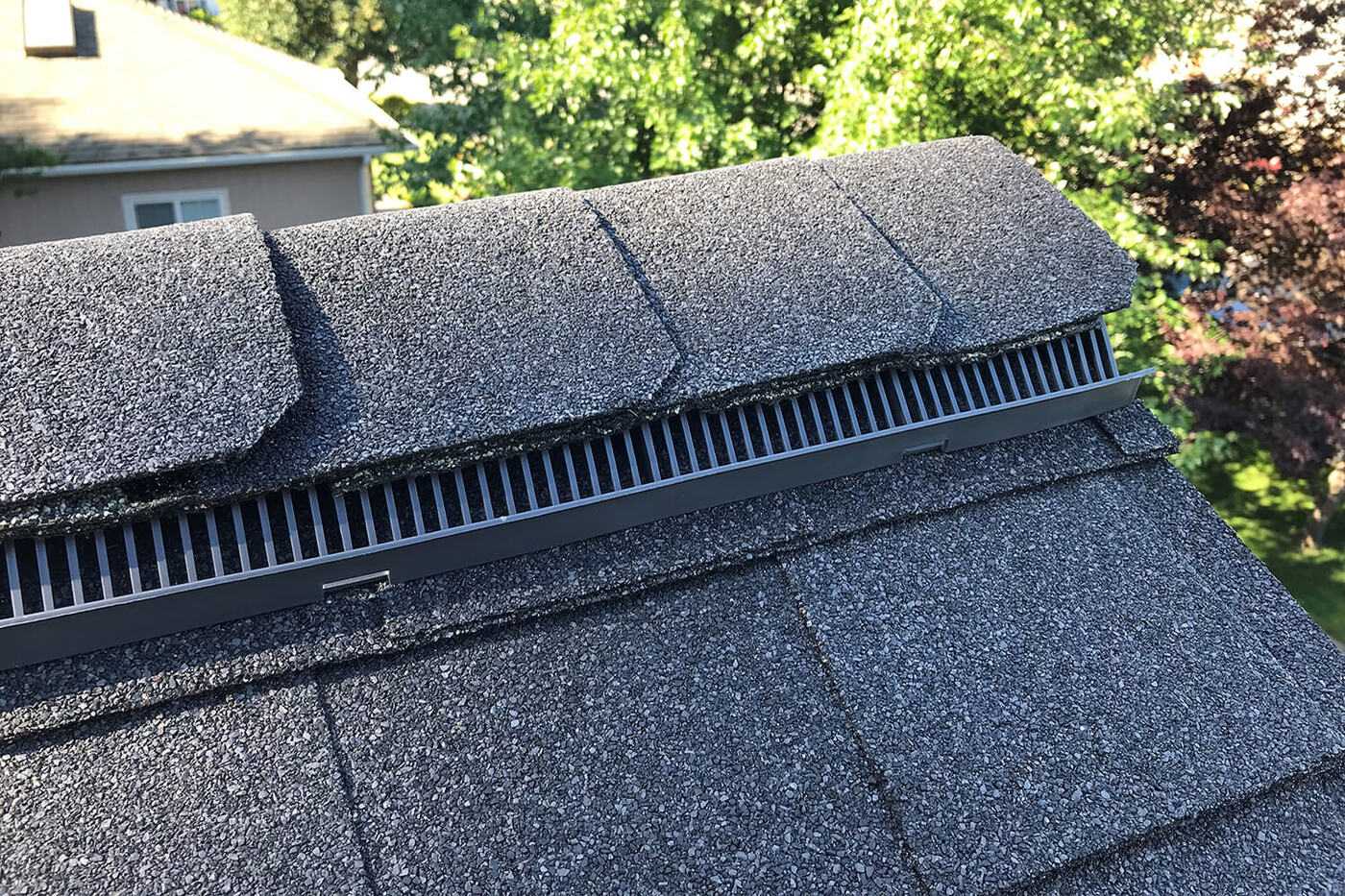

Монтаж конькового аэратора-ленты

Рассмотрим также на примере, как происходит установка конькового аэратора.

Шаг 1. Основание крыши подготавливается к монтажу конькового аэратора. Вдоль конька делается проем шириной 5 см, по 2,5 см с каждой стороны. С каждой стороны конька вдоль него отмеряется по 20 см. Это минимальное расстояние, которое не следует срезать.

Вдоль конька нужно сделать проем

Еще одно фото процесса — отмеряется 20 см

Ширина проема — 2,5 см с каждой стороны

Шаг 2. Для крыш с центральными балками делается прорезь шириной 9 см, по 4,5 см с каждой стороны конька.

Создание прорези для крыши с центральной балкой

Процесс создания

Шаг 3. Конек готов для монтажа вентиляции, когда остатки черепицы и балки, а также весь мусор будут удалены с поверхности.

Весь мусор нужно удалить

Шаг 4. Коньковый аэратор достаточно гибкий и продается в бобинах. Он раскатывается по всей длине конька от края до края, включая места без прорезей.

Раскатывается коньковый аэратор

Шаг 5. Край вентиляционной ленты фиксируется гвоздями, по два с каждого ската.

Край ленты прибивается гвоздями

Шаг 6. Зафиксированная лента хорошо натягивается и фиксируется у другого края конька. Если крыша длинная, то можно фиксировать ленту поэтапно.

Зафиксированная лента натягивается

Шаг 7. Излишки ленты-аэратора отрезаются.

Обрезка излишков ленты

Шаг 8. Устанавливаются торцевые заглушки. С двух сторон на них наносится мастика. Они должны закрывать оба края влагонепроницаемой мембраны между торцевой заглушкой и нижней вентиляцией.

На заглушку наносится мастика

Устанавливаются торцевые заглушки

Шаг 9. Лента и заглушка с краю прибиваются гвоздями к основанию крыши так, как показано на изображении. Как минимум два гвоздя должны пройти через ленту и заглушку.

Лента и заглушка с краю прибиваются гвоздями

Через них должны пройти минимум 2 гвоздя

Шаг 10. Слой мастики наносится между кровельным покрытием и вентиляционной лентой.

Между лентой и кровлей наносится мастика

Процесс нанесения слоя мастики

Шаг 11. Еще не зафиксированная часть ленты прибивается гвоздями к деревянному основанию кровли. Гвозди должны проникать на глубину не менее 1,5 см.

Прибивание ленты гвоздями

Шаг 12. Чтобы закрыть такие вентилируемые коньки, понадобятся отрезки битумной черепицы, 3 черепичных элемента складываются вместе друг на друга.

Нарезка черепичных элементов

Сложены три элемента

Шаг 13. Черепица на конек укладывается, начиная с самой ветреной стороны. Первый трехслойный элемент прибивается к кровле через аэратор гвоздями. От края черепицы делается отступ 2,5 см – в эту точку и забивается гвоздь.

Укладка первого трехслойного элемента

Забитый гвоздь

Шаг 14. Второй в ряду трехслойный черепичный элемент укладывается так, чтобы закрыть гвозди на предыдущем элементе.

Укладка второго трехслойного элемента

Шаг 15. Аналогичным образом оформляется весь конек.

Испытание оформленного конька дождем

Видео – Монтаж конькового аэратора

Кровельный аэратор, установленный на крыше, обеспечит дом и саму кровлю хорошей вентиляцией. Он не позволит скопиться конденсату, не даст возможности воде разрушить конструктивные элементы кровли. Установка аэратора не сложна, с задачей справится любой, кто внимательно изучил инструкции, приведенные выше.

Почему скапливается влага?

Мы выяснили, что аэраторы просушивают теплоизоляционный слой и выводят влажность наружу. Откуда же он берется? Многие застройщики утверждают, что мягкая кровля герметична. Кроме того, не будем забывать о том, что кровельный пирог состоит из паро- и гидроизоляционных слоев.

К сожалению, такая конструкция защищает сооружение от дождя и снега. А вот справиться с влажными парами кровле не под силу. Эти пары всегда присутствуют в жилом помещении. Они образуются в процессе жизнедеятельности человека. Специалисты проводили исследование, которое показало, что в среднестатистической семье из 4 человек ежедневно образуется до 4 л пара. Определенная его часть скапливается в чердачном помещении.

Во время соприкосновения теплого пара и холодной кровли, на ее поверхности образуется конденсат. Эти маленькие капельки начинают постепенно пропитываться в различные материалы. В первую очередь страдают стропильная система, утеплитель.

Существует еще один вариант проникновения влаги в кровлю. В чердачном помещении скапливается теплый воздух, который, в свою очередь, греет поверхность кровли. Это приводит к тому, что на кровле начинает таять снег. Он превращается в корочку льда, с которой происходит то же. В результате в местах стыков может попадать вода, а крыша начинает протекать. На кровельном материале появляются микротрещины, в которых скапливается влага. При резком похолодании она замерзает, а материал попросту разрывает. Со временем таки трещины превратятся в сквозные, что приведет к немедленному ремонту.

Избыточное скопление влаги на мягкой кровле можно заметить и визуально.

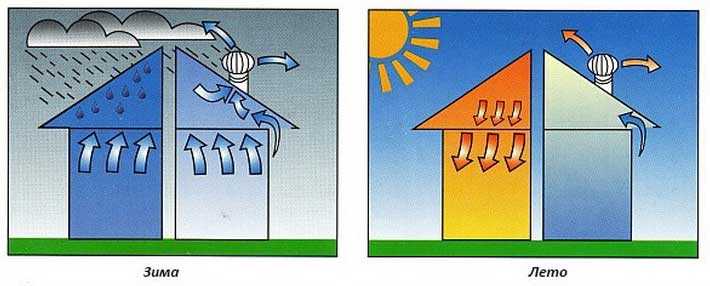

В чем суть аэрации кровли ↑

Излишки влаги из-под кровли удаляются за счет испарения, которое становится возможным благодаря перемещению потоков воздуха. Показатели давления внутри дома и снаружи сильно разнятся, поэтому воздух начнет циркулировать как только две среды будут сообщены.

Создать эффективную вентиляцию для холодного чердака довольно просто. Достаточно ограничиться слуховым окном, щелями в районе конька или неплотным прилеганием свесов карниза.

В случае теплого чердаков либо мансарды подобное решение неприемлемо, поскольку в холодное время года нерегулируемая вентиляция станет причиной понижения температуры в помещениях.

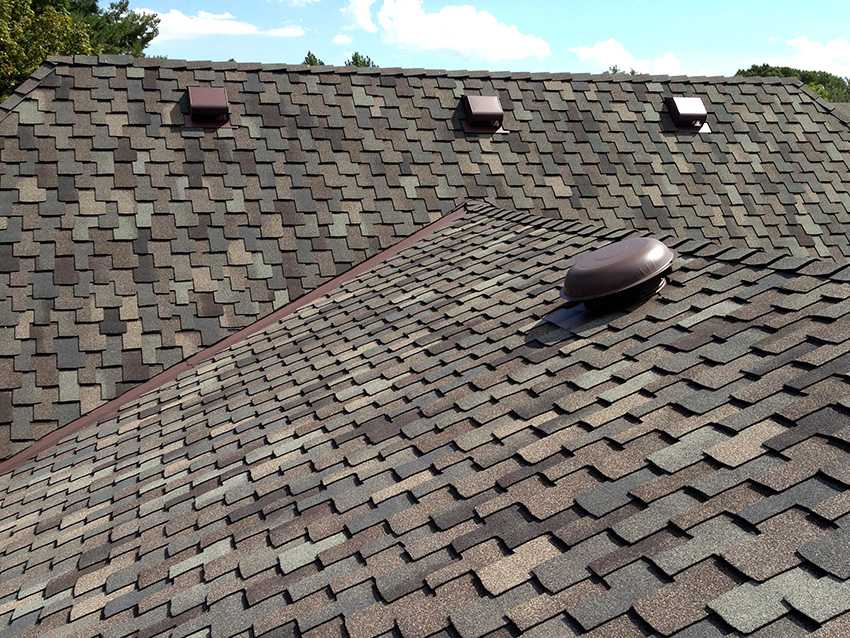

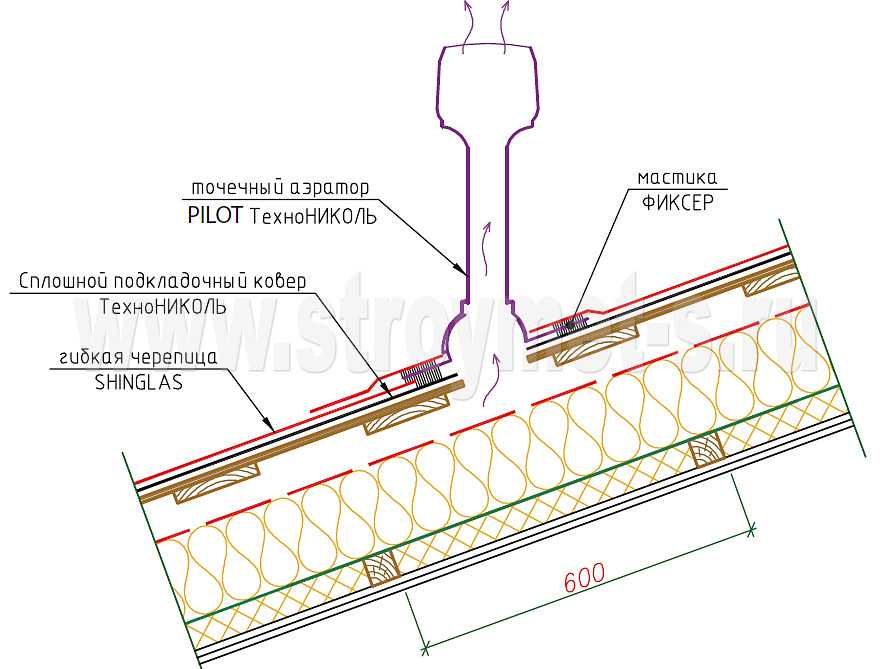

Оптимальным вариантом для них являются кровельные аэраторы для мягкой кровли (фото ниже), через которые соединяются пространства под и над крышей. В проходной трубе аэратора для гибкой черепицы формируется принудительная тяга, вызванная разницей давлений, которая способствует вытягиванию влажных паров наружу.

аэратор для гибкой черепицы

Чтобы вентиляция крыши из мягкой кровли функционировала нормально, необходим подвод воздуха извне. Они поступают через вентиляционные зазоры (продухи), предусмотренные на карнизах. Поступивший с улицы воздух в процессе прохождения через теплый чердак нагревается, затем устремляется вверх – непосредственно к крыше. Тяга, сформированная в аэраторе на крыше, выводит поток воздуха через проходную трубу и выбрасывает наружу.

На заметку

Коньковый аэратор для мягкой кровли при правильной установке за один час дважды пропускает воздух, поступающий через карнизные продухи на карнизах и слои кровельного пирога, просушив и провентилировав его.

Установка аэраторов на мягкой кровле в требуемом количестве обеспечивает сухость, как покрытия кровли, так и утеплителя. Примечательно, что вентиляция мягкой кровли через кровельный аэратор сможет предупредить накопление влаги под новой крышей, как и высушить пирог старой, который уже успел напитаться влагой.

Вентиляция крыши из металлочерепицы

Вентиляция крыши дома из металлочерепицы обладает некоторыми особенностями.

Непрерывная вентиляция обеспечивается во время монтажа кровельного пирога и заключается в том, что между кровельным материалом и термоизоляцией оставляется промежуток до 5 см. Нижний слой утеплителя проветривается благодаря щели толщиной 5 см до обрешетки. А чтобы древесина не намокала, под конек подкладывается уплотнитель.

Площадь вентиляционных щелей у карниза должна равняться площади коньковых продухов (объем притока равен объему оттока). Суммарная площадь продухов должна составлять 1% от площади крыши. Если во время проектирования и строительства дома вентиляция крыши из металлочерепицы не продумана, существует экспресс-метод для уже готовых кровель.

Основу крышной вентиляции в данном случае составляют и вентиляционные выходы. Высота трубы должна быть 50 см и более. На каждые 60 кв. метров площади крыши устанавливается 1 труба как можно ближе к коньку. К моменту монтажа точечных выходов вентиляции, видео которых мы представляем, крыша из металлочерепицы должна быть полностью собрана.

В районах с обильными снегопадами зимой устанавливают трубы длиной до 65 см. Места примыкания труб к кровле герметично закрывают. Когда кровля пологая, а скаты длиной более 6 м, оборудуют вентиляционные примыкания. Высота примыканий от 40 см над крышей. Вместо обычной трубы иногда эффективнее использовать дефлекторы, представленные на видео вентиляции крыши из металлочерепицы.

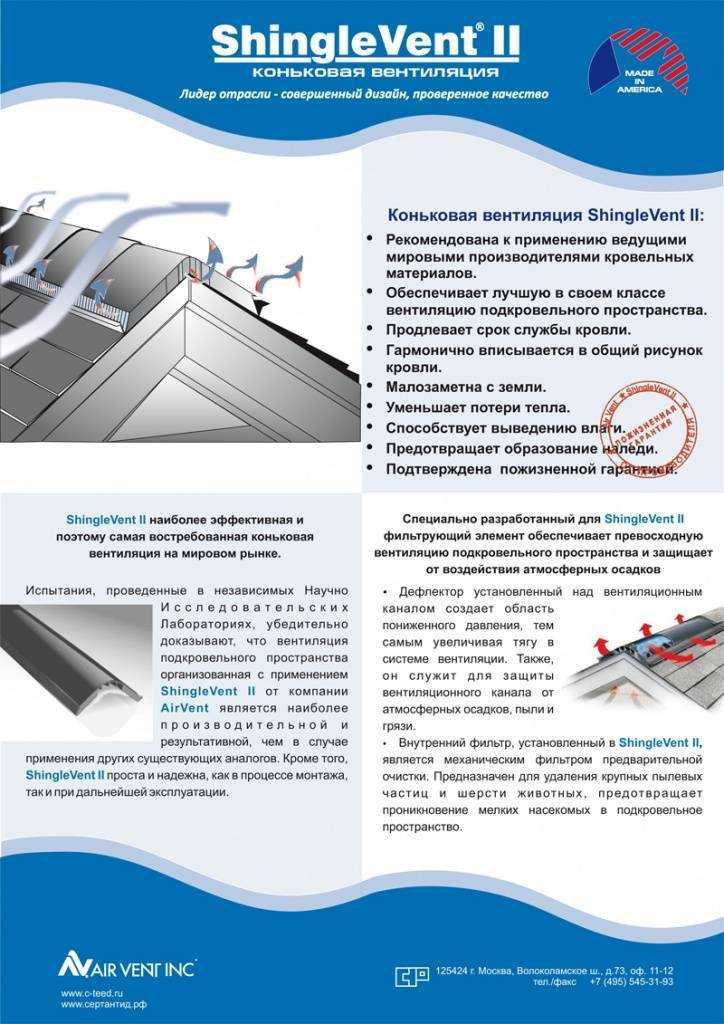

Вентиляция конька крыши под металлочерепицу обеспечивается коньковой доской, разделяющей два крышных ската. С одной стороны воздух беспрепятственно выходит, предупреждая образование конденсата.

Для вентиляции пространства под крышей используется естественная тяга. И работать она будет лишь в том случае, если количество и расположение вентиляционных выходов точно рассчитано.

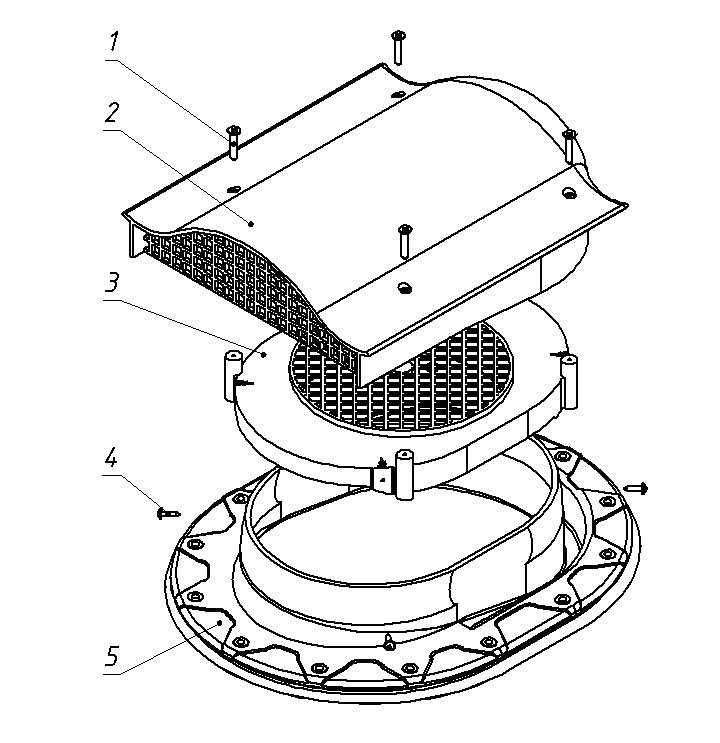

Монтаж точечного выхода вентиляции

Точечные выходы подходят в качестве вентиляции вальмовой и скатной крыши небольшой площади. Сложные крыши с несколькими коньками оборудуются выходом у каждого конька. Расстояние до конька не должно быть больше 0,6 м. Не желательно монтировать по два выхода на одном листе металлочерепицы, чтобы не ослаблять конструкцию.

Приобретая , учитываются следующие параметры:

• профиль накладки должен совпадать с профилем металлочерепицы;
• цвет трубы;
• ограничения по температуре для данного экземпляра;
• в комплект должна входить инструкция по установке, накладки, шаблон, крепеж, сама труба, а также проходной элемент;

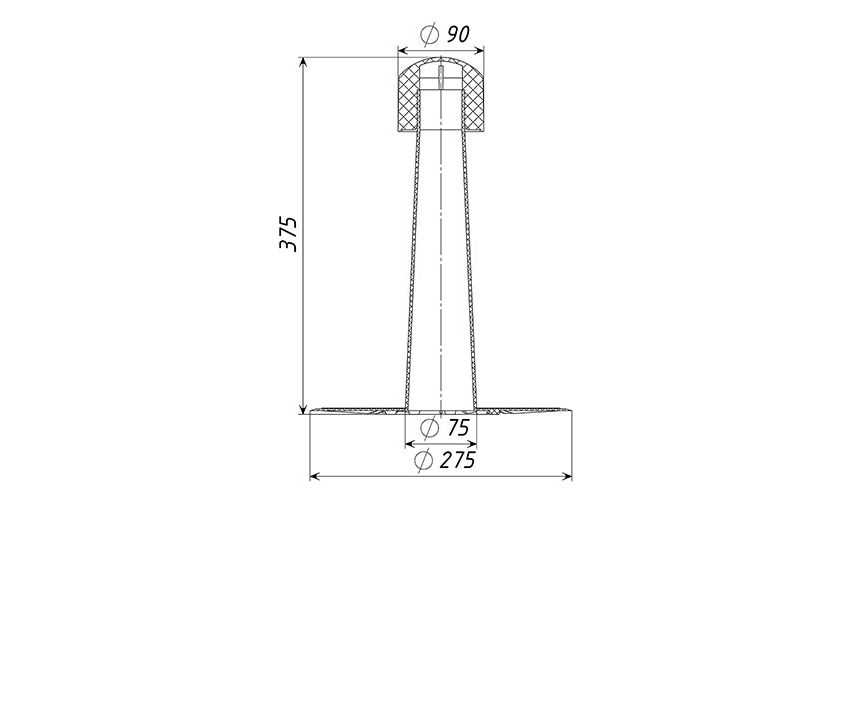

• диаметр трубы зависит от площади крыши.

Самый важный момент в установке точечной вентиляции крыши из металлочерепицы – это прорезывание отверстия нужного размера и герметичный монтаж трубы. Если устройство собрано правильно, в соответствии с аннотацией, то место примыкания к крыше будет заизолировано от попадания дождя или снега.

Герметичность обеспечивается силиконом, которым обрабатывают уплотнительный кружок. Далее проходной элемент прикрепляется шурупами из комплекта и в него вставляется труба. Проходной элемент необходим для фиксации трубы. Чтобы крепление получилось надежным, отверстие в нем прорезается на четверть меньше, чем диаметр трубы. Иногда этот узел продается уже в собранном виде. Труба должна быть установлена вертикальна, что проверяется уровнем. Теперь ее крепят шурупами и прикрывают декоративными накладками.

О чем важно помнить

Сначала капельники крепятся на карниз, затем — на фронтон. Нижняя часть фронтонного добора укладывается внахлест с краем карнизного. Такая установка капельника на крыше обеспечит естественный водоотвод без протеканий.

Фиксируется фронтонная планка гвоздями, шаг между ними составляет 10-12 см. В

Рис. 1. Схема установки капельника.

Для точного раскроя по длине карниза понадобится режущий инструмент, однако УШМ (болгарка) не подойдет. Во-первых, она оставит заусенцы, о которые легко пораниться. Во-вторых, болгарка расплавит полимер в месте контакта. Участок станет уязвимым — здесь вскоре возникнет ржавчина. Ножницы по металлу, электролобзик, ножовка — подходящие инструменты для получения требуемого размера капельника.

Монтаж конькового аэратора

Коньковый кровельный аэратор очень легко устанавливать. Он не требует особых расчетов, ведь зачастую его располагают по всей длине конька. Этот тип вентиляции можно устанавливать на кровлях, угол наклона которых от 12 до 45 градусов.

Установить такую вентиляцию можно только при наличии на свесах продухов, которые обеспечивают приток воздуха. В сновании конька прорезают вентиляционный паз, его толщина должна быть до 8 см. Прорези заканчиваются перед краем конька (за 30 см). Здесь устанавливают коньковую черепицу. Сегменты аэратора должны быть соединены в одну конструкцию и закрепленные шурупами. Профиль накрывают коньковой черепицей и крепят гвоздями для кровли. В местах стыка используют герметик.

Откуда берется влага

• Как бы человек не старался, создать полностью герметичную крыше у него не получится, поэтому через дефекты в кровле влажный воздух из окружающей среды (туман, снег, дождь) проникает под кровельный «пирог» и из-за разницы температур (внутри дома тепло, а на улице холодно) конденсируется в виде росы.
• Также, нельзя исключать проникновение влаги под крышу изнутри конструкции (приготовление пищи, эксплуатация санузла) через поврежденные места в слое пароизоляции.
• Кроме того, как известно в теплом воздухе содержится больше влаги, чем в холодном, потому в зимний период перемещение водяных паров происходит только изнутри строения наружу. В среднем человек выдыхает в пределах 1 литра влаги в газообразном состоянии, плюс к этому нужно добавить уборку, стирку, пользование ванной/душем, приготовление пищи – в итоге до 15 литров влаги за одни сутки испаряется. Отсюда и конденсат.

Порядок выполнения монтажа конькового аэратора

1. С помощью циркулярной пилы в обрешётке вырезают вентиляционный зазор, шириной 30-80 мм, либо один наверху конька, либо два с обеих сторон от конька. Прорези выполняют не на всю длину конька, а не доходя до его краев на 30 см.
2. В местах, где зазор не прорезан, укладывают коньковую черепицу.
3. Выполняют монтаж конькового аэратора. Его элементы крепят специальными длинными кровельными гвоздями или шурупами. Гвозди должны входить в основание не менее чем на 6-7 мм или больше. Между собой элементы аэратора соединяются специальными замками.
4. Далее накрывают аэратор кровельной черепицей. Укладка выполняется внахлест, так же как и вдоль рёбер. Крепят черепицу специальными длинными кровельными гвоздями.
5. Торцы в местах, где аэратор сопрягается с кровлей, заполняют герметизирующим составом.

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

• проветривание подкровельного пространства;
• сохранение надёжности и долговечности системы стропил;
• обеспечение нормального движения воздуха для крыш сложной формы;
• сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

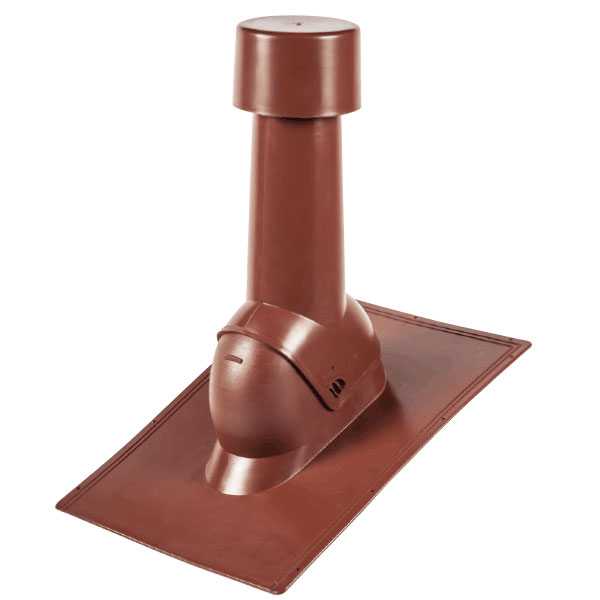

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

https://youtube.com/watch?v=hKQZymPztgU

Зачем нужны аэраторы?

Одним из способов избавления от лишней влаги является осушение. Оно позволяет избежать замены гидроизоляционного ковра и утеплителя.

Испарение предотвращает возможные протечки, которые в большинстве случаев появляются в результате строительно-ремонтных работ.

Просушивание утеплителя становится возможным при использовании вентиляционных аэраторов. В основе принципа их работы лежит разница между внутренним и внешним давлением воздуха, вследствие которой в аэраторной трубе создается тяга, образующаяся из-за понижения давления под влиянием ветрового потока извне.

Несмотря на то, что устройства эти очень простые, они предотвращают вспучивание кровельных покрытий. Аэраторы заблаговременно отводят влагу и не позволяют ей накопиться и в дальнейшем конденсироваться в подкровельном пространстве и в слоях кровельного пирога, поскольку скапливание влаги приведет к нарушению связи между несущей конструкцией и финишным покрытием.

На фоне сказанного становится очевидным необходимость монтажа аэратора для кровли уже на этапе строительства дома, не дожидаясь образования плесени, грибка и повреждения всей конструкции.

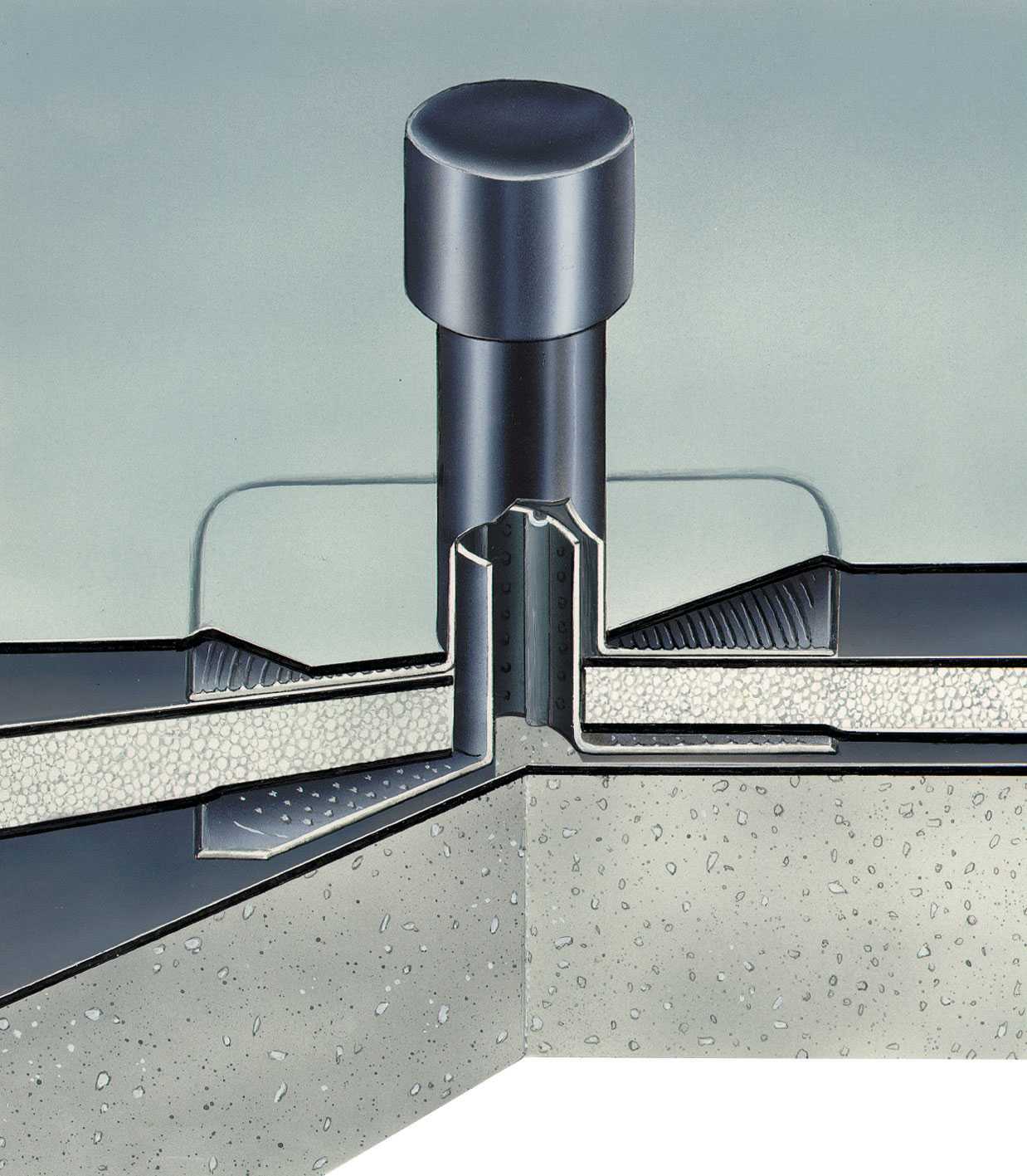

Кровельные аэраторы крайне необходимы также в случае плоской крыши, широко применяемой в гражданском и промышленном строительстве.

Ее слоеная структура включает в себя несущую плиту на основе железобетона, покрываемую утеплителем, пароизоляцией и стяжкой – цементно-песчаным раствором.

Гидроизоляционным слоем во многих случаях являются рулонные материалы.

Длительность эксплуатационного срока данного типа кровли зависит от ряда обстоятельств, в том числе от качественного проведения работ по гидро-, теплоизоляции и монтажу кровельного покрытия.

Практика показывает, что основным недостатком, выступающим на первый план в процессе эксплуатации мягкой кровли, является образование и скопление большого количества влаги в стяжке и утеплительном материале. Использование кровельного аэратора позволяет значительно сократить его количество.

Накопление влаги приводит к ряду негативных последствий. Наиболее частые из них:

Вздутие поверхности плоской кровли.

Данный недостаток является самым распространенным. Он возникает по следующим причинам:

• Нагревание кровли в жаркое время года приводит к изменению качественных характеристик битумно-полимерных материалов: под воздействием высокой температуры они становятся более пластичными. В этом случае прочность сцепления зависит от вязкости мастики. Влюбом случае она значительно сокращается.
• Одновременно с этим процессом в подкровельном пространстве, между гидроизоляционным слоем и расположенной под ним пароизоляцией, образуется пар. Он является результатом нагревания скопившейся здесь воды. Пар начинает изнутри оказывать давление на кровельное покрытие.

Результатом описанных процессов является расслаивание как битумно-полимерного материала, так и кровельного покрытия. Устранение дефектов в виде вздутий требует качественного прикрепления водоизоляционного слоя к кровельному основанию. А чтобы избежать всех этих проблем, можно просто использовать аэратор для кровли.

Повышение теплопроводности.

Накопившаяся в гидроизоляционном слое и под ним влага значительно сокращает теплоизоляционные качества кровли.

Практика показывает, что увеличение уровня влажности всего на 1 или 2% повышает теплопроводность материала на 35-40%, что приводит к необходимости увеличения затрат в отопительный сезон. Избежать этого можно простым способом: установить аэратор.

Разрушение стяжки и слоя гидроизоляционного материала.

Стяжка выполняется с применением цементно-песчаного раствора, по структуре представляющим собой капиллярно-пористый материал. Поры сообщаются между собой, а пространство между ними заполнено воздухом. Проникая внутрь, влага заполняет свободное пространство. При низкой температуре воздуха находящаяся в порах вода подвергается кристаллизации, расширяется, становясь значительно больше в объеме, в результате чего начинает оказывать давление изнутри, что приводит к образованию микротрещин и дальнейшему разрушению стяжки. Аналогичные процессы могут происходить и в гидроизоляционном ковре.
