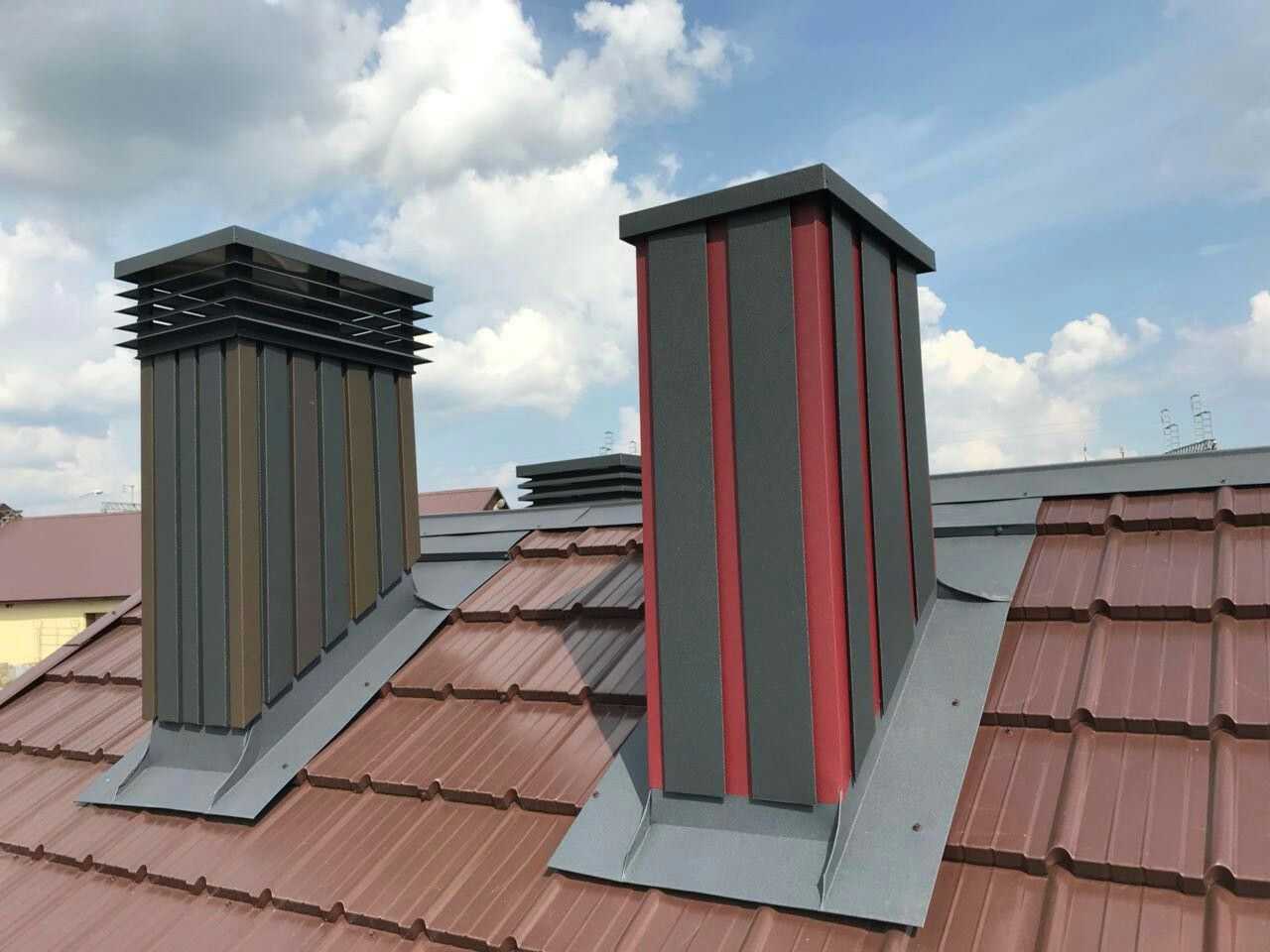

Как обшить дымоход металлопрофилем своими руками?

Этапы отделки дымохода металлопрофилем

Смотреть видео – обшивка металлопрофилем часть 1

Обшивка дымохода 1 часть wma

Для обшивки дымохода жестью необходимо подготовить следующие приспособления:

• Инструмент для резки листов. Идеальный вариант – циркуляционная пила или электрический лобзик, если же объем работ небольшой, можно обойтись ножовкой или ножницами по металлу. Использовать болгарку не рекомендуется, так как при ее контакте с металлическим листом происходит нагрев поверхности, из-за которого материал может деформироваться.
• Уровень для максимальной точности монтажа.
• Саморезы и шуруповерт для крепления листов.

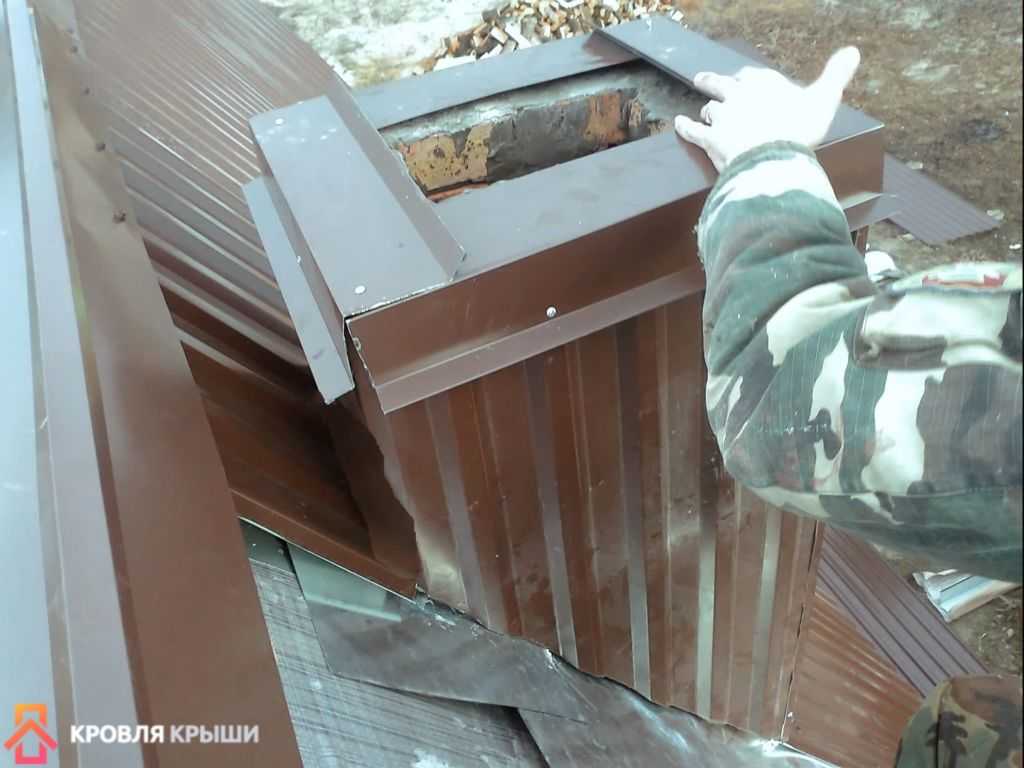

Сам монтаж обшивки проходит по нижеприведенному плану:

1. Изготавливается и устанавливается металлический или деревянный каркас, на который будет крепиться обшивка.

1. Раскройка металлопрофиля.
2. Укладка листов.

1. Герметизация стыков.
2. Установка специальных уголков в местах стыка для эстетической привлекательности.

Смотреть видео – обшивка металлопрофилем часть 2

Главное в монтаже – максимально ровная укладка нижнего ряда (в месте стыка с кровлей), так как от нее в большей мере зависит герметичность и надежность конструкции.

Видео описание

Смотрите в видео, как облицевать трубу: Одним из лучших считается профнастил. Благодаря своим положительным качествам, низкой цене и возможность принятия любого цвета из гаммы вариантов, он встречается крайне часто. Но и такой материал имеет негативную сторону, как и любой другой металл — низкая звукоизоляция.

Такой же минус имеет и металлочерепица. Во всех других параметрах этот материал ничем не уступает профнастилу.

Плитка из керамики подойдет только при облицовке внутри здания. Для этого материала необходимо произвести качественные подготовительные работы. Монтаж обязательно должен проводиться на ровной поверхности. Но плитка имеет отличный внешний вид.

Клинкерный кирпич подойдет тем, кто ценит долговечность и прочность. Но далеко не каждому подойдет его внешний вид. Главным минусом является высокая стоимость и вес. Из-за последнего недостатка при строительстве устанавливают конструкции для усиления.

Выбор материалов для отделки дымохода на крыше

Выбирать материал для отделки дымохода необходимо с учётом его защитных возможностей. Срок службы системы дымоотвода сокращают следующие негативные факторы:

• высокая рабочая температура;
• осадки;
• перепад температуры окружающей среды в разные времена года;
• ультрафиолетовое излучение.

Главная проблема – это значительная разница между наружной атмосферной и высокой рабочей температурой, из-за чего в трубе образуется конденсат. Это приводит к неизбежному разрушению конструкции дымохода. Снизить количество в данном случае губительной влаги способно хорошее утепление системы дымоотвода с использованием облицовочных материалов. Они должны быть устойчивы к атмосферным явлениям, а также обладать износостойкостью.

В настоящее время отделка дымохода на крыше выполняется с помощью следующих материалов:

Отделка дымовой трубы под камень или кирпич очень популярна и подходит к большинству домов

Клинкерной плитке присуща высокая механическая прочность и стойкость к атмосферным воздействиям. Чаще всего ею облицовываются высокие тонкие трубы.

Самый практичный вариант – отделка дымоходной трубы декоративным клинкерным кирпичом. Этот материал хорошо сочетается с кровлей любого вида, а образующееся на нём в ходе эксплуатации загрязнение мало заметно.

В качестве кровельного материала чаще используют профнастил. Это ни что иное, чем изготавливаемый методом холодного проката стальной профилированный лист. Интерес к профнастилу обусловлен следующими факторами: высокие защитные свойства, долговечность, доступная стоимость в сочетании с достаточным уровнем декоративности. Конструкция из металла не обладает большим весом, легко монтируется, обеспечивая при этом привлекательный эстетический вид.

Цементные плиты пользуются популярностью благодаря относительно небольшому весу и различным вариациям фактуры.

А сам материал негорюч и экологичен.

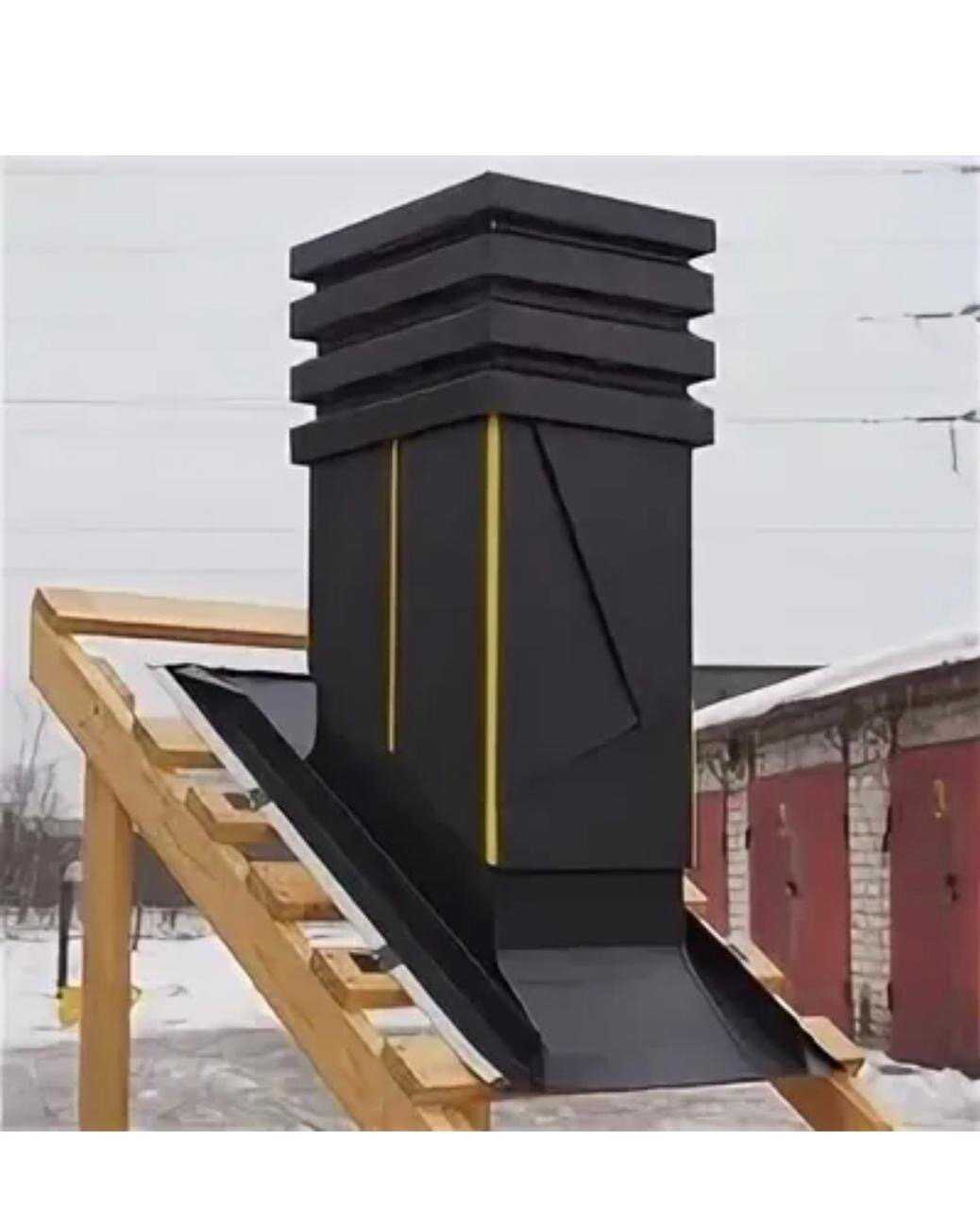

Готовые фартуки легко и быстро монтируются и дают эффективную защиту от влаги

Применение готовых конструкций является оригинальным решением. Чаще это продукция из резины, обеспечивающая гидро- и теплоизоляцию. Широкий защитный фартук препятствует попаданию в кровельный пирог грязи и предохраняет конструкцию системы дымоотвода от попадания влаги. Помимо того, такой фартук можно рассматривать в качестве хорошего элемента дизайна. Подходит он больше для наружных дымоходных труб, изготовленных из нержавеющей стали.

Отделка дымоходов — как правильно обшить

При выполнении отделочных работ необходимо придерживаться противопожарных норм. Газы, выходящие из дымоходных конструкций, имеют очень высокие температуры. Обязательным для всех типов дымоходов является обеспечение достаточной силы тяги.

Одно из главных требований, предъявляемых к отделке дымоходов – применение исключительно негорючих материалов. Поэтому такое решение, как обшить трубу на крыше металлопрофилем, считается лучшим. Когда дымоход установлен рядом с вентканалами, его нужно выводить выше общего колпака.

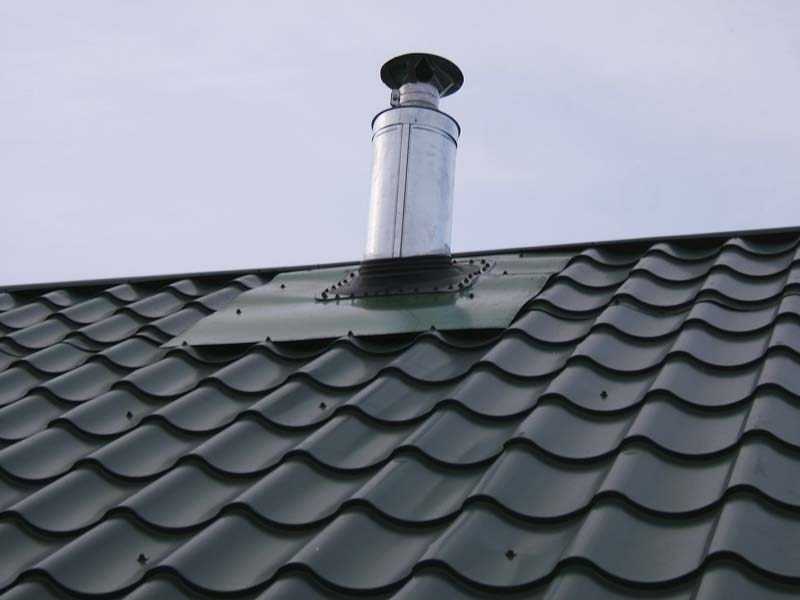

Сегодня большое распространение получили дымоходы из нержавеющей стали, имеющие внутреннюю термоизоляцию. Их разрешается выводить на крышу без кирпичной кладки, с применением металлического фартука.

Способы отделки каналов, выходящих на кровлю, разнообразны и во многом зависят от предпочтений домовладельцев. Можно обшить трубу профлистом, клинкерным кирпичом, цементно-волокнистыми плитами, известково-цементной штукатуркой, искусственным или натуральным камнем, готовой двухконтурной конструкцией. Последний вариант удобен и имеет привлекательный вид.

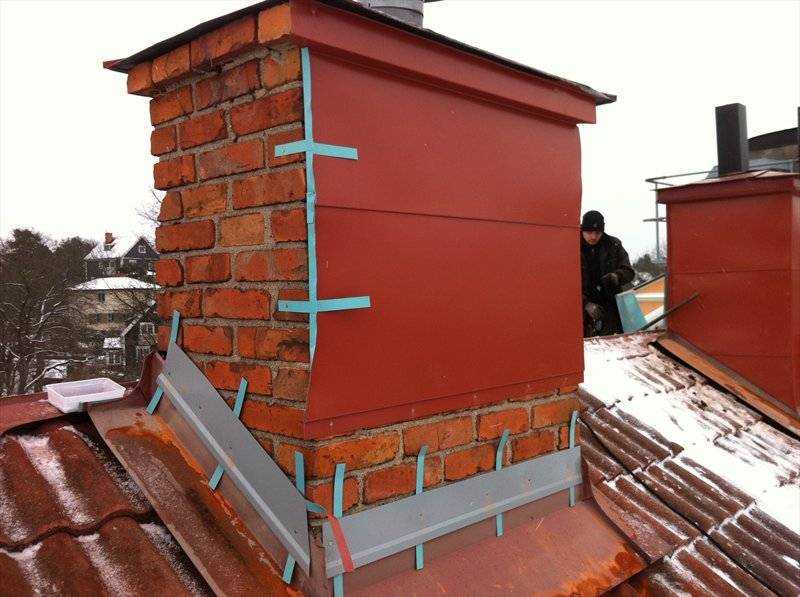

Планки Вака: надежное примыкание

Итак, чтобы защитить швы примыкания:

• Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
• Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
• Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
• Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
• Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
• Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
• Шаг 7. На верхней части просверлите отверстия с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
• Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:

Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

• Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
• Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
• Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
• Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
• Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
• Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
• Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

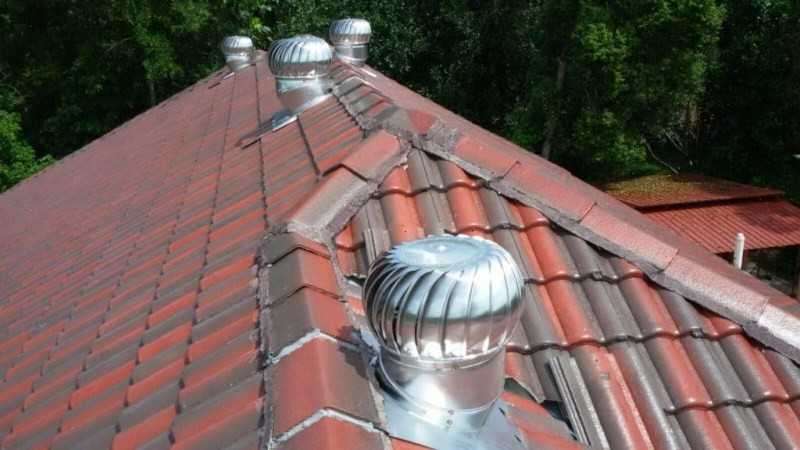

Вентиляционные трубы на крыше

На крыше можно увидеть не только печные трубы, но и вентиляционные. Они бывают отличные по свойствам своим и изготавливаются из непохожих веществ.

Индивидуальные вентиляционные трубы содержат в себе набор положительных и отрицательных качеств. И перед тем, как отдать предпочтение определенному типу трубы для вентиляции, стоит изучить эти качества.

Существует ряд рекомендаций к схематическому сооружению труб:

• устойчивость к попаданию влаги;
• устойчивость к появлению коррозии.

Так же следует учитывать тот факт, что из-за невысокой температуре на улице, на поверхности трубы образуются капельки влаги и они могут нанести урон всему сооружению.

Существует ряд признаков, по коим подбирают трубу:

• подбирать стоит трубы не из массивного металла, они лучше будут пропускать воздушные массы;
• чтобы уменьшить сопротивляемость воздушных масс, металл подбирают без шероховатостей;
• постараться уменьшить число спаек, тогда возрастет прохождение воздушных масс;
• вентиляционные сооружения обязаны быть легкими, тогда не возникнет сложностей с их установкой и демонтажем.

Контур устанавливаемой трубы возможен в нескольких вариантов: прямоугольника, круга, квадрата. От контура так же идет функциональная зависимость. Наиболее распространены вентиляционные трубы с круглыми контурами: в них нет препятствий для циркуляции воздушных масс. При изготовлении вентиляционных труб чаще используют пластик или оцинкованную сталь.

Нюансы выполнения монтажных работ с профнастилом

Преимущества профнастила: легкость монтажа, долговечность, качество производства.

До того как осуществить монтажные работы с профнастилом, необходимо соблюдение условий его хранения. Помещение, в котором хранится профильный лист, должно быть сухим и хорошо проветриваться. Хранение профлиста должно происходить обязательно в горизонтальном положении на плоскости. При невозможности хранения в помещении профильный лист укрывается пленкой, обладающей водонепроницаемыми свойствами, так как попадание влаги нежелательно.

Для резки профильного листа вам понадобится циркулярная пила, в которой фиксируется специальное лезвие, либо электрический лобзик. Нежелательным считается использование болгарки для резки профнастила, так как при нагреве повреждается покрытие листа (полимерное либо цинковое). Перед выполнением монтажа профильных листов необходимо изучить их геометрию.

Если есть какие-либо погрешности, то их нужно будет поправить в процессе монтажа, используя доборные компоненты. Части листов по нижнему краю должны составлять единую линию. Для защиты рук вам также понадобятся строительные перчатки либо рукавицы. При монтаже профлиста очень важна прочность изготовляемой конструкции, так как сильные порывы ветра могут сорвать элементы облицовки. Для соединения профильных листов между собой применяются саморезы. Точность при соединении листов – гарантия эстетичного внешнего вида.

Отделка дымоходов — как правильно обшить

При выполнении отделочных работ необходимо придерживаться противопожарных норм. Газы, выходящие из дымоходных конструкций, имеют очень высокие температуры. Обязательным для всех типов дымоходов является обеспечение достаточной силы тяги.

Одно из главных требований, предъявляемых к отделке дымоходов – применение исключительно негорючих материалов. Поэтому такое решение, как обшить трубу на крыше металлопрофилем, считается лучшим. Когда дымоход установлен рядом с вентканалами, его нужно выводить выше общего колпака.

Сегодня большое распространение получили дымоходы из нержавеющей стали, имеющие внутреннюю термоизоляцию. Их разрешается выводить на крышу без кирпичной кладки, с применением металлического фартука.

Способы отделки каналов, выходящих на кровлю, разнообразны и во многом зависят от предпочтений домовладельцев. Можно обшить трубу профлистом, клинкерным кирпичом, цементно-волокнистыми плитами, известково-цементной штукатуркой, искусственным или натуральным камнем, готовой двухконтурной конструкцией. Последний вариант удобен и имеет привлекательный вид.

Если попросить любого человека нарисовать дом, то он обязательно нарисует трубу с дымом на крыше этого домика. Еще на уровне детского сада закладывается именно такой образ дома. В дальнейшем приходит осознание, что не всегда на крыше располагают печные трубы, из которых идет дым. Помимо них, на крыше находятся вентиляционные отверстия, обустроенные в виде труб.

Собственникам частных домов следует разобраться, как сооружена труба на крыше их дома, чтобы предотвратить сбои в ее функциональном назначении.

Зашивка труб над кровлей

Выполняют ее в определенных случаях:

1. Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
2. При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
3. Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.

Герметизация стыка трубы и крыши. Герметик для печной трубы на крыше

Герметизация трубы и швов на крыше

При выведении дымоходной трубы, как бы тщательно кровельщики ни старались уложить кровельный материал вокруг нее, в этом месте неизбежно остается небольшой зазор. Через него вода будет проникать в подкровельное пространство, разрушая элементы конструкции. Герметизация трубы на крыше важный этап при строительстве дома, к которому необходимо отнестись со всей ответственностью.

Последствия плохой герметизации зазоров вокруг трубы

Эффективность печного отопления напрямую зависит от грамотной герметизации швов. Если дымоход будет плохо защищен, в результате перепадов температуры на его стенках будет образовываться конденсат, стекающий внутрь трубы. При работающем отоплении он начнет превращаться в пар, создавая в печной трубе на крыше повышенное давление. Это приведет к нарушению тяги и как следствие снижению эффективности отопления. Помимо этого:

• влага, просачивающаяся через плохо заделанную щель возле трубы, будет попадать на внутреннюю поверхность кровельного покрытия, что приведет к его быстрому разрушению и преждевременному ремонту кровли;
• элементы стропильного каркаса в основном изготавливаются из дерева — под действием стекающей с крыши воды они со временем начнут загнивать и разрушаться;
• утеплитель при попадании на него влаги теряет свои теплоизоляционные характеристики и не так эффективно удерживает тепло внутри помещения;
• просачивающаяся возле дымохода на крыше вода становится источником сырости в мансардном помещении, что приведет к преждевременному износу внутренней отделки.

Чтобы избежать неприятных последствий, которые будет потом трудно исправить необходимо знать, как правильно производить герметизацию зазоров.

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

• Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
• Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

• Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
• Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
• Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
• Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Облицовка дымоходных труб и специальные колпаки

Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.

Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель — гвозди напрямую через каменные плитки.

Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.

Материалы для зашивки печных труб

Особенности выполнения такой работы заключаются в следующем:

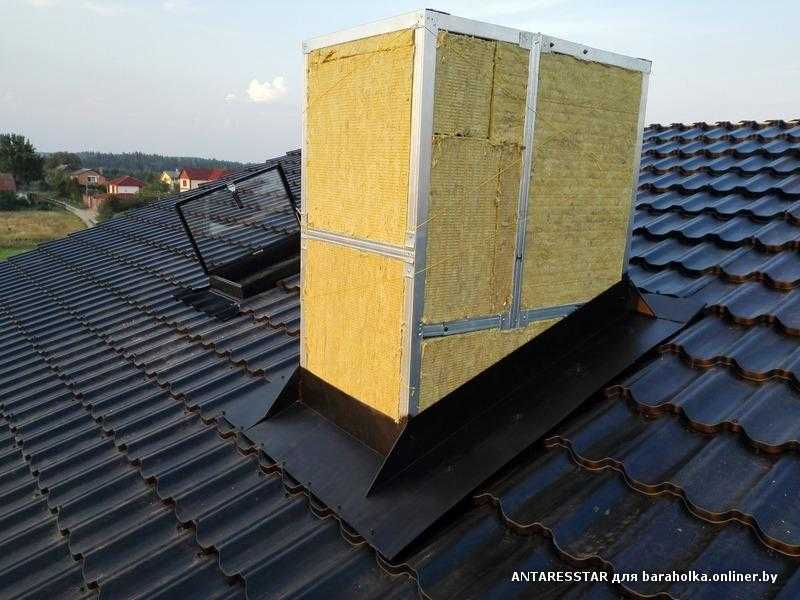

1. До того, как обложить трубу дымохода, нужно соорудить каркас, предназначенный для крепления материалов и монтажа теплоизолятора. Для вентиляционных труб подойдет деревянный брусок сечением 4х4, 5х5 сантиметров, обработанный антисептиками, или металл, а для дымоходов используют металлический профиль, который обычно задействуют при работе с гипсокартоном. Применяют дюбеля из металла, а не из пластика.
2. В работе удобно использовать оцинкованный профиль для ГКЛ. Дело в том, что утеплитель хорошо ложится в промежутки, имеющиеся между профилями.
3. Самым недорогим и аккуратным материалом при выборе, чем закрыть дымоходную трубу на крыше, можно назвать оцинкованный лист металла, покрытый полимером.
4. Металлическая обшивка дымоходной конструкции является дешевым и аккуратным решением. Для крепления в этом случае используют шурупы с шестигранной головкой и прокладкой из резины.
5. Даже сайдинг можно задействовать для зашивки, но только труб вентиляции, поскольку это горючий материал.
6. Если на кровле уложена гибкая черепица, ею же можно и облицевать обшивку. Сначала делают каркас, после чего используется ОСП или ЦСП, и только потом клеят черепицу. Но для дымоходов этот вариант не подойдет.

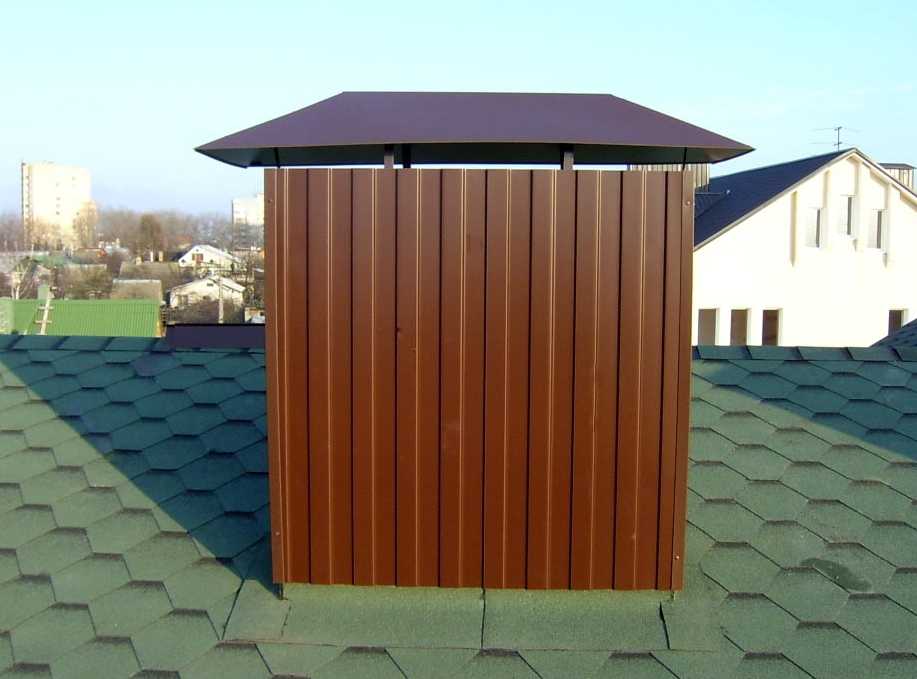

Специалисты едины во мнении: отделка дымохода на крыше профнастилом наиболее оптимальный вариант.

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

На что опираться при разработке проекта

Внешний вид и оригинальный дизайн это конечно важно, но вы, прежде чем отделать трубу в доме, должны подумать о безопасности. О тяжелых последствиях я думаю, вы сами догадываетесь

Так вот, чтобы не наделать ошибок и не спалить дом, для начала не лишним будет ознакомиться с нормативами. В данном случае следует руководствоваться СНиП 41-01-2003, именно эта инструкция регламентирует монтаж и эксплуатацию отопления, вентиляции и кондиционирования. Документ объемный, поэтому я для вас выписал основные тезисы.

Нормативы СНиП 41-01-2003.

• Если выбраны горючие теплоизоляционные и отделочные материалы для дымохода, то температура их самовозгорания должна быть выше максимально возможной температуры трубы минимум на 20ºС. Это же правило распространяется на все окружающие дымоход конструкции и предметы в радиусе полуметра;
• Способные коррозировать металлические изделия должны иметь соответствующее покрытие, защищающее поверхность от коррозии;
• Стенки кирпичных дымоходов из жаропрочного кирпича не должны быть тоньше 120 мм. Если речь идет о жаропрочном бетоне, то толщина стенки таких труб стартует от 60 мм;
• Использование металлических и асбоцементных конструкций для обустройства дымохода допускается только при наличии заводского сертификата качества, который разрешает эксплуатацию изделий при высоких температурах;

Отделка асбоцементных дымоходов.

• Устье дымохода (верхняя точка на крыше) должно быть оборудовано зонтиком, дефлектором или иной защитной конструкцией, предотвращающей попадание мусора и атмосферных осадков вовнутрь дымохода. При этом защитные конструкции не должны мешать выходу дымовых газов;
• Расстояние от кирпичных и теплоизолированных дымоходов до стропил кровли и других деревянных конструкций не должно быть менее 130 мм. Если же устанавливается жаропрочная керамическая труба без теплоизоляции, то безопасное расстояние возрастает до 250 мм.

Дефлектор из оцинкованного листа.

Когда вы выбираете как саму трубу, так и отделку для поверхности дымохода внутри или снаружи, следует учесть вид топлива, на котором будет работать ваш котел или печь. От этого напрямую зависит температура дымовых газов.

Температура дымовых газов в зависимости от вида топлива
Вид топлива	Температура газов в дымоходе в ºС
Каменный уголь и кокс	До 700
Дрова сухие	До 500
Мазут	До 350
Пеллеты (гранулы из прессованных опилок)	До 300
Природный и баллонный газ	До 200

Виды топлива для твердотопливного котла.

Последовательность работ

Общая технология внутренней облицовки сводится к нескольким этапам:

1. Подготовить огнестойкий клей, затирку и выбранную для декора плитку.
2. Замочить в воде плитку примерно на четверть часа.
3. Развести клей согласно инструкции.
4. Обмазать клеящим веществом на поверхность плитки и дымохода.
5. Прикрепить отделочный материал к основе.
6. Зафиксировать отступы между плиткой временными пластиковыми креплениями.
7. Изъят фиксаторы после застывания клея.
8. Заполнить швы затиркой, она высохнет через несколько дней.

Для отделки той части дымохода, которая находится на улице, часто используют профлисты, что крепятся на саморезы. Запрещено использовать виниловый сайдинг, который деформируется от высокой температуры. Последовательность работ для отделки штукатуркой и плиткой:

1. Очистить и прогрунтовать поверхность.
2. Армировать трубу оцинкованной металлической сеткой.
3. Нанести раствор из цемента и керамзитного песка.
4. Оштукатурить поверхность (прикрепить клинкерную плитку или натуральный камень), соблюдая порядок действий внутренней облицовки.
