Кобылки на крыше

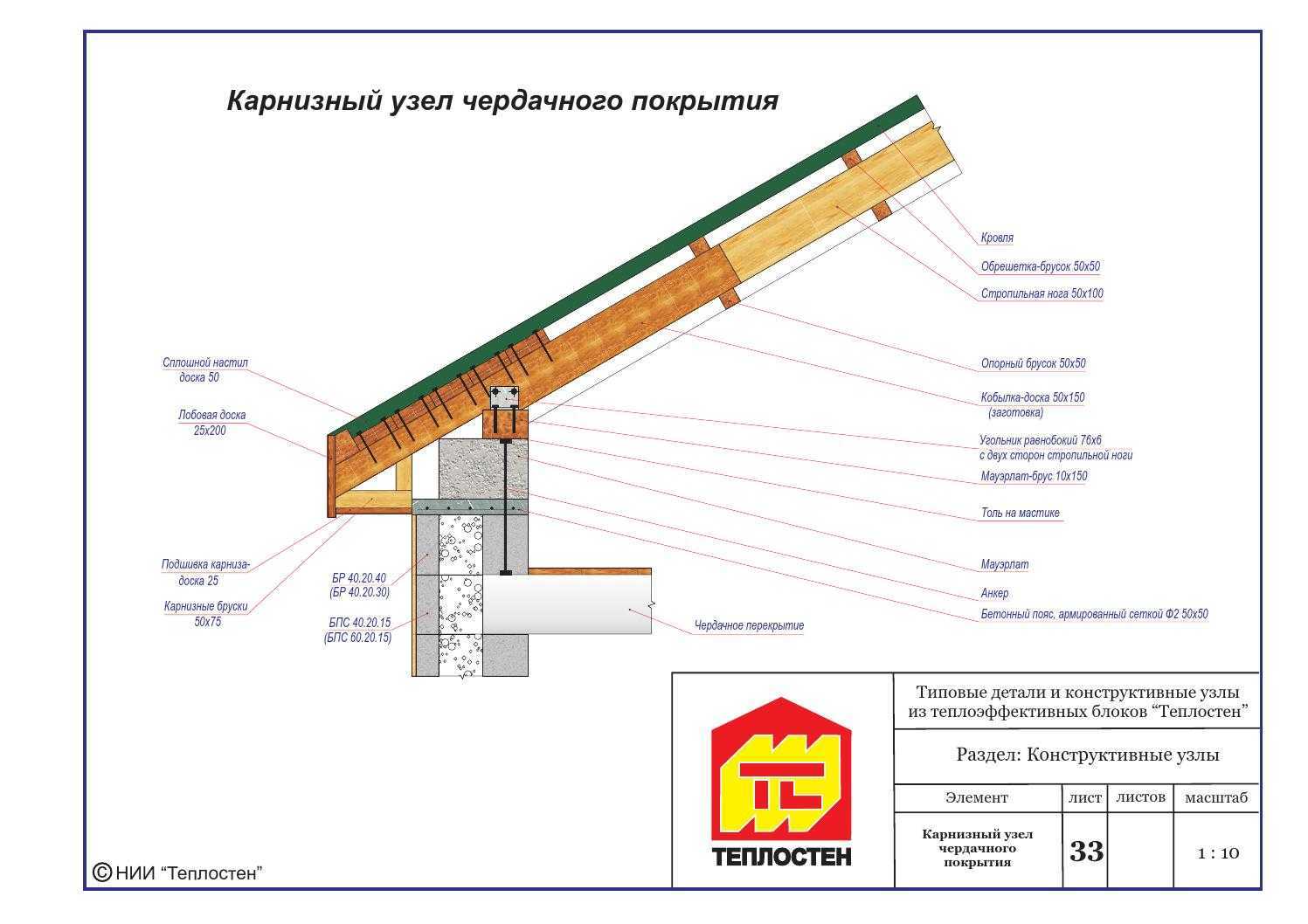

Функции карниза кровли

Карниз представляет собой нижнюю часть ската крыши, которая находится за пределами плоскости стены. Каркасом карниза являются стропильные ноги или их продолжение (кобылки), снизу пространство между краем крыши и стеной можно зашить досками, обычным сайдингом или специальными софитами ради эстетики и для того, чтобы защитить пространство под крышей от проникновения птиц.

Обязательно почитайте: Усиление стропильных конструкций: как сделать укрепление

В список функций карниза входит

Защита стеновых конструкций и их отделки от попадания влаги во время дождей, снегопадов, оттепелей. Внешний вид стен дольше сохраняет привлекательный вид, конструктивные элементы из дерева не отсыревают и не портятся.
Защита отмостки от стекающей с крыши воды. Это предотвращает проникновение влаги к фундаменту, продлевает срок службы отмостки.
Предотвращение проникновения влаги внутрь каркаса крыши – подшивка карниза защищает стропильную систему от попадания брызг воды во время косых дождей с порывистым ветром.
Защита окон от прямых солнечных лучей. Это позволяет в летние жаркие дни поддерживать в помещениях комфортные условия проживания.
Эстетическое завершение кровельной конструкции. Подшивка карниза скрывает «изнанку» стропильной системы, добавляет привлекательности дому.

Подшивка карнизы крыши софитами

Кобылки изготавливают из доски сечением 30×100 или 30×150 мм. Древесина должна быть высушенной, не иметь повреждений, гнили, сучков. Перед монтажом нарезанные в размер элементы обрабатывают средствами огнебиозащиты. Длина кобылки рассчитывается следующим образом: к запроектированной ширине свеса кровли прибавляют 50 см на крепление элемента к стропильной ноге.

Почему не используют стропила большей длины

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

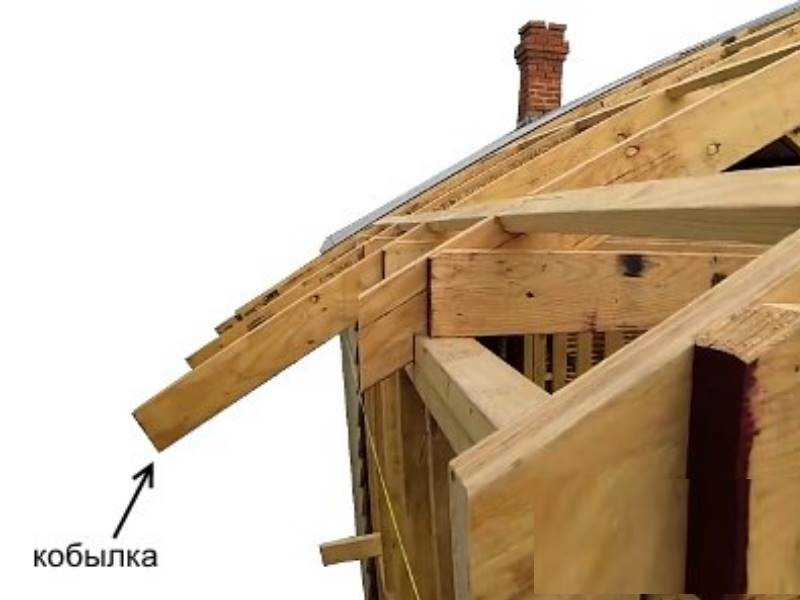

Что такое кобылка

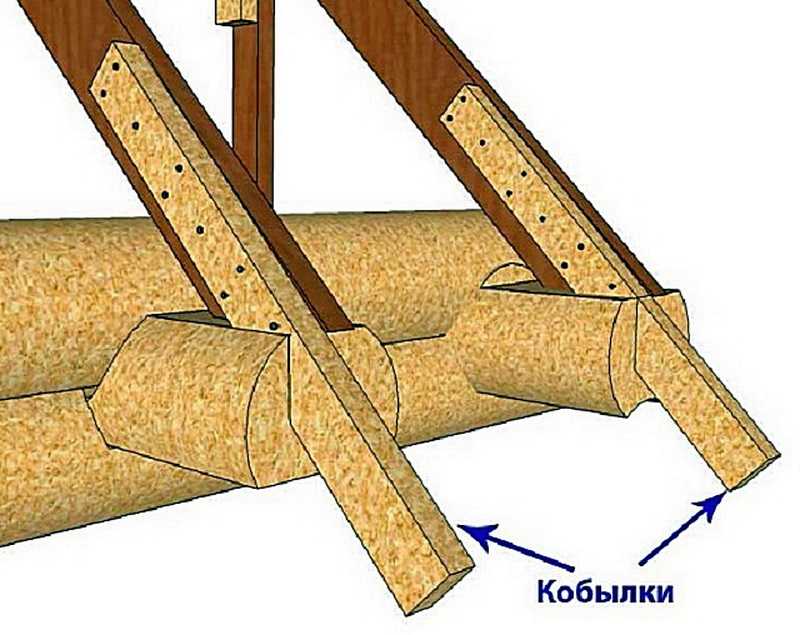

Кобылка – это конструктивный элемент стропильной системы в области карнизного свеса. Он представлен доской, которая сравнительно с ногами кровельного каркаса имеет меньшее поперечное сечение и является их продолжением. Длина заготовок подбирается с учетом технического нахлеста на основу и выступа для формирования карниза за пределы несущих стен.

Использование кобылок имеет ряд положительных последствий:

Стропильные ноги. Заготовки используются меньшей длины, что позволяет сэкономить на ресурсах. Также этот факт упрощает процесс надежной фиксации кровельного каркаса поверх мауэрлата, так как не приходится формировать пазы для создания ровного по плоскости вылета под свес.
Нагрузка. Для кобылок используются пиломатериалы меньшего поперечного сечения. Несмотря на длину заготовок с учетом нахлеста на стропильные ноги суммарно кровельная конструкция в итоге получается меньшего веса. Благодаря этому снижается общая нагрузка на несущие стены и фундамент здания.
Монтаж. Здесь сразу два момента можно выделить. Из отдельных небольших и легких заготовок проще создать карниз ровный по плоскости и линии выступа. Второй не менее важный факт – в случае выхода из строя одной из кобылки на крыше заменить ее будет несложно. В случае с длинной стропильной ногой ремонт выполнить будет затруднительно.

Кроме прочего карнизы нередко собираются без сплошной подшивки. То есть опоры под кровлю остаются открытыми. В этом случае часто кобылки становятся декоративным элементом свеса, чего добиваются посредством резьбы. А с массивными пиломатериалами под стропильные ноги добиться желаемого результата заметно сложнее. Ведь здесь важна симметрия и идентичность заготовок как по рисунку, так и по размерам. Здесь однозначно выигрывают отдельные небольшие доски, положение которых легко корректируется.

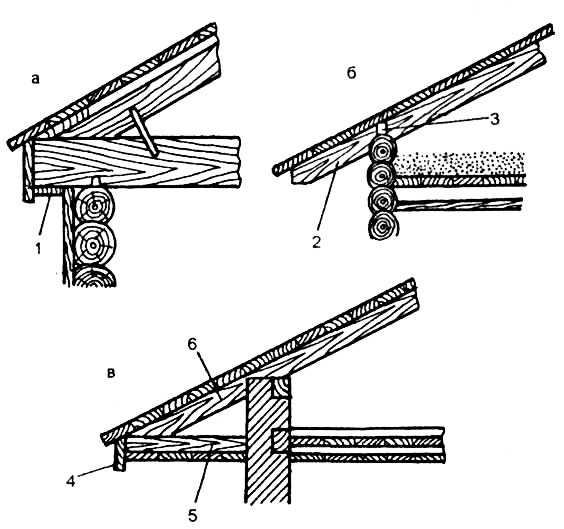

Важность устройства свеса

Кобылки на кровле устанавливаются только с целью формирования карниза. Это выступающая часть крыши в области нижней границы ската. Такое конструктивное решение принимается строителями для решения следующих задач:

Стены. Свес защищает вертикальные плоскости от механического воздействия природных осадков. Дополнительно снижается объем попадающей на стены талой воды с крыши и дождя со снегом в целом. Кроме прочего мауэрлат надежно скрывается визуально и технически от пагубного воздействия окружающей среды (ветер, осадки и представители животного мира).

Отмостка. Благодаря карнизу снижается степень механического воздействия со стороны природных осадков. То есть отмостка дольше сохраняет свою форму и целостность, выполняет возложенную на него функцию по защите фундамента.
Подкровельное пространство. Поверх кобылок на кровле монтируется обрешетка, изоляционные полотна и самое кровельное полотно. Таким образом осуществляется полноценная защита пространства под этим пирогом от осадков, ветра и солнечных лучей. Более надежный вариант предполагает присутствие обшивки свеса. Она дополнительно исключает вероятность появление птиц и насекомых внутри конструкции, их поселение.

Нельзя исключать и возможности по реализации творческих идей. Здесь можно не только резные заготовки установить. На торговых площадках можно найти множество готовых решений по подшивке карниза или выбрать подходящие материалы для иных вариантов. Так, например, водосточная система может быть более органично вписана или подсветка установлена.

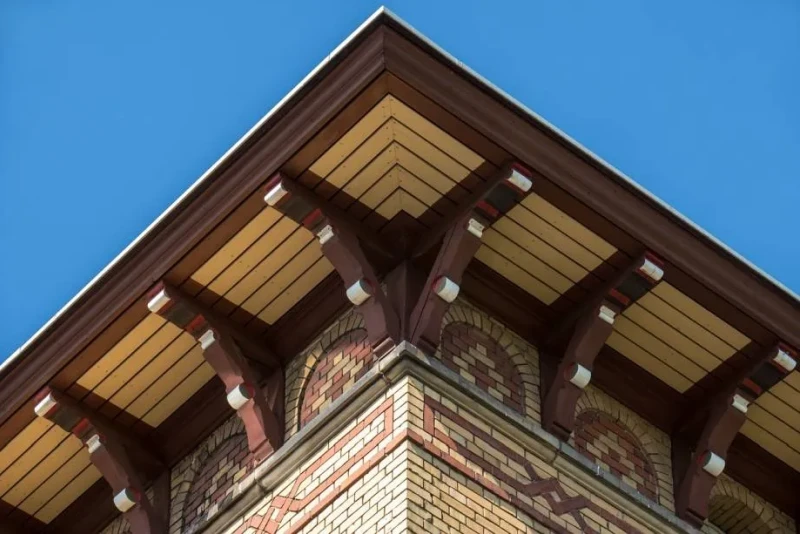

Эстетичность внешнего вида

С помощью этого, казалось бы, незначительного конструктивного элемента можно даже изменить форму крыши – обычно стропило и кобылка составляют одну линию, но эту линию крыши можно «переломить».

Нижняя часть крыши также может быть украшена различными способами. Интересно выглядит, к примеру, декоративная резьба.

Даже не украшенные деревянные элементы могут выглядеть привлекательно благодаря цветовой насыщенности и природной текстуре древесины – достичь желаемого эффекта помогут различные антисептические пропитки.

Причем их применение позволяет убить двух зайцев: и эстетичность повысили, и об отсутствии насекомых позаботились.

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Характерные черты стропильных конструкций висячего типа:

Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5 м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двускатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жесткой врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Технические нормативы и рекомендации

Для средней полосы российских угодий специалисты рекомендуют монтировать карнизные свесы шириной свыше 400-500 мм и более 600 мм для деревянного фасада. Это минимальный предел для крыши, на которую проектом не предусматривается установка водосточных желобов. То есть длину кобылки в стропильной системе нужно выбирать с учетом выносной части и плюса для крепления к ногам. Это примерно 300-500 мм в зависимости от первого параметра. Ведь карниз может выступать и на метр за пределами стены, и он должен без провисания справляться со всеми нагрузками.

Для заготовок используются пиломатериалы только из цельного массива. Чтобы они дольше прослужили, выбирать стоит материалы с минимальным количеством сучков и дефектов. Для профилактики гниения и грибковых образований доски обрабатываются антисептическими составами для древесины в условиях эксплуатации снаружи здания. Также стоит рассматривать средства с антипиреновыми добавками, которые снижают степень горючести заготовок. Пропитку нужно выполнять после проведения всех работ по шлифовке, раскрою и декоративной резьбе.

Размеры кобылки по длине выше упоминались. А вот ширина выбирается чаще равная по высоте стропильной ноги. Толщин чаще убавляется на треть по отношению к основе. Как правило, поперечное сечение доски равно от 300*100 до 50*150 мм.

Особенности проведения монтажа

Для начала необходимо убедиться, что количество кобылок соответствует числу стропильных ног. На практике нередко приходится заменять уже подготовленные образцы из-за непредвиденных поломок, поэтому стоит позаботиться о небольшом запасе. Так не придется откладывать дальнейшие строительные работы на период обработки и просушки новых заготовок.

Крепление кобылки к стропильной ноге выполняется ершеными или обычными гвоздями с антикоррозионным покрытием из сплава с цинком. На каждый нахлест должно приходиться по 4 штуки (по паре с каждой стороны). Для надежности мастера рекомендуют концы загибать. Также альтернативой гвоздям могут выступать болты с шайбами и гайками. Их количество можно сократить до трех при небольшом нахлесте.

Порядок установки кобылок простой. Сначала фиксируются крайние заготовки. За ориентиры для корректировки выступа можно использовать фасад, мауэрлат, стропильную ногу. Далее по ним натягивается нитяной маяк. Он нужен только для определения ширины выступа. Из-за провисания горизонталь здесь не определить, поэтому дополнительно понадобится лазерный уровень.

Для широких свесов проектом должно быть предусмотрено усиление конструкции. Для этого устанавливаются так называемые консоли. Это вертикальные балки, которые с помощью анкерного крепежа фиксируются к стенам дома. При этом дополнительные горизонтальные перемычки необязательно должны присутствовать. Но они могут послужить в качестве основания для подшивки.

Полотна из софитов, доски или прочего материала позволяют защитить не только мауэрлат и пространство под крышей, но и кобылки кровли. А также получается эстетичный и законченный вид конструкции. Подшивка выполняется, как правило, по двум технологиям: заготовки крепятся к кобылкам или на горизонтальные перемычки. Второй вариант дополнительно усиливает карниз относительно прочности.

В этом видео инженер-конструктор рассказывает о том, нужна ли кобылка в стропильной системе:

Словарь терминов

Основные элементы домовой резьбы

Балясина

– небольшой объемный или плоский столбик, поддерживающий перила ограждения.Доска торцевая – орнаментальная доска, прикрывающая торцы выпусков бревен сруба.Доска лобовая (красная доска, платок) – резной фриз на главном фасаде, помещенный над окнами. При каркасной конструкции фронтона она закрывала переход от бревен стены к его дощатой обшивке.Дымник – деревянная труба для выхода дыма в курной избе, обычно резная.Кисть – ажурная конечная часть причелины или полотенца.Конек – верхний стык скатов кровли, прикрываемый охлупнем, а также фигурка, украшающая торец охлупня.Курица (кокора) – искривленный ствол ели или ствол, вырубленный вместе с одним из корневищ, растущих перпендикулярно стволу. Крепится к слегам самцовой крыши и несет поток-водотечник.Наличник – обрамление оконного или дверного проема, закрывающее щель между стеной и оконной или дверной коробкой. Зрительно выделял и подчеркивал проем.Охлупень (охлоп, шелом) – выдолбленное бревно, прикрывающее конек кровли.Подзор – резная доска, расположенная горизонтально под карнизом кровли крыльца.Поток (водотечник) – брус с выдолбленным продольным пазом для водостока; в него же упираются нижние концы покрывающего кровлю теса.Полотенце – резная доска, закрывающая стык причелин.Причелина – доска, прикрывающая торцы слег.Самец (щипец) – самонесущий треугольный фронтон. Верхняя часть этого фронтона называлась чело (очелье).Серьга – резная доска, прикрывающая торцы бревен повала.Слега – горизонтальное бревно, врезанное во фронтон.Сорока – шпонка, скрепляющая коневую слегу и охлупень.Ставни – одно- или двустворчатые резные затворы для косящатых окон.

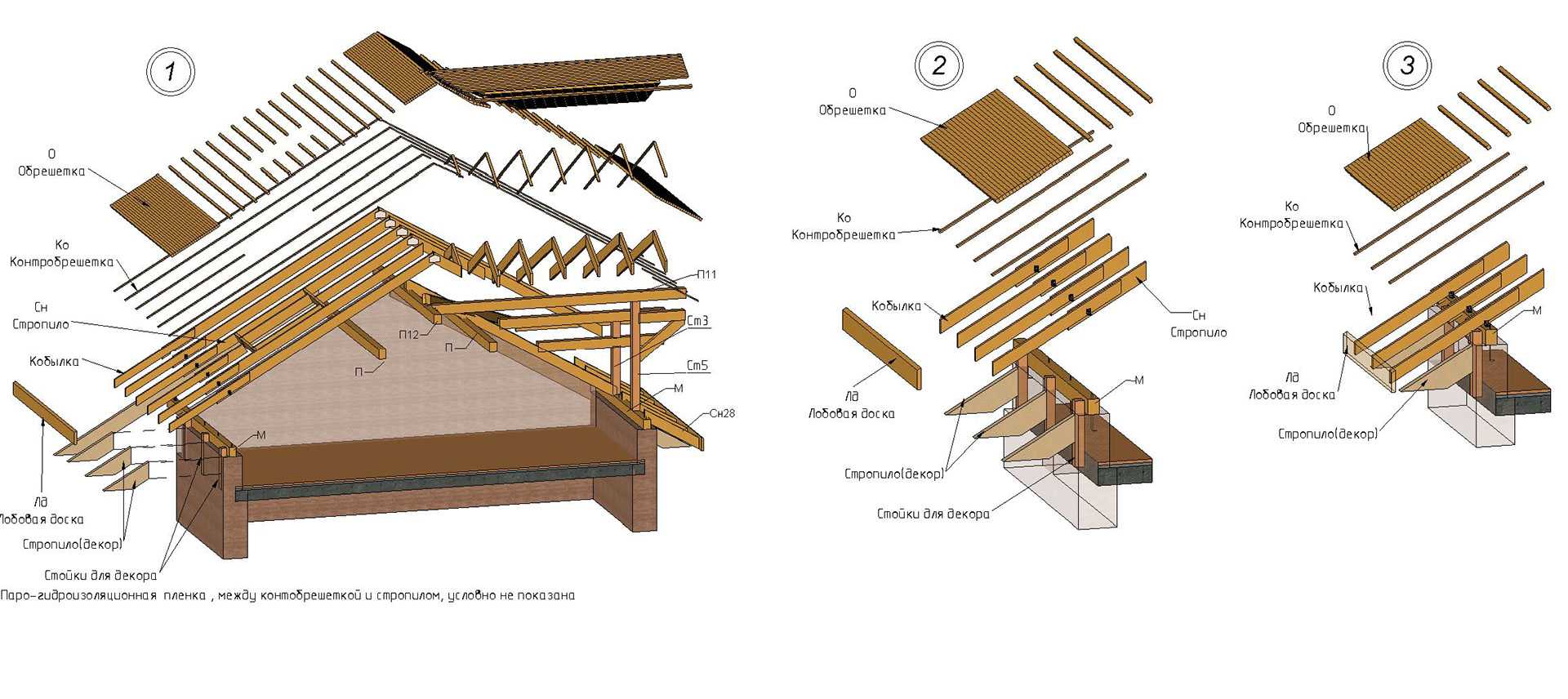

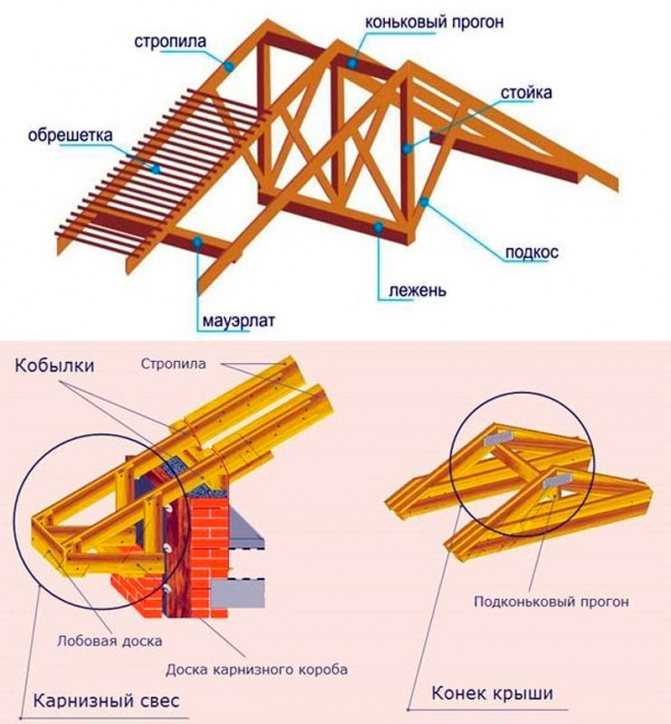

Основные элементы стропильной системы

Деревянный каркас крыши собирается из таких частей, как:1. Мауэрлат — своеобразное основание под элементы кровли, прикрепляемое по всему периметру здания к верхней кромке наружных стен, чтобы рассредоточить давление кровельного пирога (Мауэрлат служит основанием для каркаса кровли);

2. Стропильные ноги — незаменимые детали деревянного костяка крыши, определяющие угол наклона скатов и вид верхней части дома;3. Коньковый прогон — брус, зафиксированный в горизонтальном положении и, словно позвоночник, соединяющий все стропила каркаса кровли в их верхней части (Коньковый прогон располагается ровно посередине здания);4. Боковой прогон — горизонтальный брус, который отличается от конькового прогона тем, что закрепляется в середине стропильных ног каждого ската крыши;5. Затяжка — распорка, объединяющая два противоположных стропила, чтобы они не разъезжались (Затяжка и подкосы необходимы для правильного распределения нагрузки на мауэрлат);

6. Стойки — вертикальные элементы каркаса, размещённые под коньковым и боковыми прогонами с целью поддержки стропил и конькового бруса, а ещё, если есть необходимость, подставленные под среднюю часть стропильных ног (Стойки могут поддерживать не только конёк кровли, но и стропила);

7. Подкосы — детали, упирающиеся в лежень, за счёт чего стропильные ноги становятся более устойчивыми;8. Лежень — брус, размещённый на верхней кромке внутренней стены здания параллельно коньку и служащий площадкой для крепления стоек и подкосов (Лежень располагается на внутренней стене параллельно брусу мауэрлата);

9. Конёк кровли — область совмещения двух скатов, вдоль которой устанавливается сплошная обрешётка, необходимая для упрочнения описываемой части крыши (Конёк образуется в самой высокой зоне стропильной системы);

10. Кобылки — элементы, используемые при обустройстве свеса, когда стропильные ноги недостаточно длинные (Кобылки удлиняют стропильные ноги);11. Свес крыши — зона деревянного каркаса, оберегающая стены дома от контакта с большим количеством атмосферных осадков (Карнизный свес сооружается, чтобы защитить стены от дождя);12. Обрешётка — брусья или доски, прибиваемые перпендикулярно стропилам и служащие платформой для крепления кровельных материалов (Доски обрешётки выкладывают перпендикулярно стропилам).

Процесс установки

Строительство каркаса крыши, в котором планируется использовать кобылки для удлинения стропильных ног, ведется по стандартной технологии. После установки стропил на мауэрлат, необходимо подготовить кобылки – их количество должно соответствовать количеству стропильных ног.

Размер кобылки зависит от проекта кровли – длина выбирается в соответствии с запланированной шириной свеса, и к ней прибавляется 30–50 см на крепеж. Чем длиннее кобылка, тем больше должен быть запас на крепление, чтобы обеспечить жесткость конструкции и исключить проседание края крыши под нагрузкой. Для их изготовления используют доску подходящего сечения или обрезки бруса, оставшиеся от монтажа стропил.Кобылки монтируют на завершающем этапе возведения каркаса кровли:

Готовят шаблон кобылки, по которому вырезают необходимое количество элементов. Каждый из них обрабатывают огнебиозащитным составом. Монтируют кобылки на стропильные ноги с нахлестом в 30–50 см, выровняв верхние торцы элементов. Крепиться они могут с помощью ершенных либо обычных гвоздей

Важно обеспечить качественное сцепление для чего используется по четыре гвоздя на каждый узел. Вбиваются они по два с каждой стороны. Концы гвоздей следует загнуть, чтобы крепеж со временем не ослаб

Для крепления также применяют болты.Пример использования болтов для крепления кобылок со стропилами В первую очередь крепят крайние кобылки на скате, тщательно измерив размеры нахлестов. Затем между этими элементами натягивают шнур и по нему монтируют остальные. Метод подходит для скатов относительно небольшой длины, на которой шнур не будет провисать. Если конструкция свеса предполагает использование консолей, конец кобылки крепится заподлицо с горизонтальной балкой. Чтобы усилить кровельный свес, поверх кобылок монтируют учащенную или сплошную обрешетку, что добавляет жесткость конструкции. После завершения устройства кровельного покрытия, карниз подшивают

Концы гвоздей следует загнуть, чтобы крепеж со временем не ослаб. Для крепления также применяют болты.Пример использования болтов для крепления кобылок со стропилами В первую очередь крепят крайние кобылки на скате, тщательно измерив размеры нахлестов. Затем между этими элементами натягивают шнур и по нему монтируют остальные. Метод подходит для скатов относительно небольшой длины, на которой шнур не будет провисать. Если конструкция свеса предполагает использование консолей, конец кобылки крепится заподлицо с горизонтальной балкой. Чтобы усилить кровельный свес, поверх кобылок монтируют учащенную или сплошную обрешетку, что добавляет жесткость конструкции. После завершения устройства кровельного покрытия, карниз подшивают.

Правильно подшитый софитом, сайдингом или досками карниз эстетично выглядит, не позволяет влаге попадать на стропильную систему и не мешает свободной вентиляции крыши. Существует два варианта подшивки карнизного свеса:

диагональные планки монтируют непосредственно по кобылкам;
предварительно устанавливают на стене постройки горизонтальные опорные бруски для создания короба и крепят элементы подшивки перпендикулярно стене.

Диагональная подшивка свеса кровли

На завершающем этапе зашивают торцевую часть карнизного короба, устанавливают ветровой уголок вдоль ската – эти элементы защищают каркас крыши от капель во время косых дождей, не позволяют сильному ветру с шумом продувать конструкции и придают завершенный вид облику крыши.

Особенности монтажа ↑

Подшивка карниза кровли с использованием горизонтальных кобылок в сравнении с другими способами сложный и трудоемкий процесс, требующий специальных умений, навыков и знаний. Выполнить все работы правильно и без ошибок сможет исключительно профессиональный мастер, которому известны правила и стандарты. Самостоятельно лучше никаких манипуляций не выполнять, в противном случае есть большая вероятность того, что функции, возложенные на кобылки и свес кровли, не будут выполняться, что плачевно скажется на всем строении.

Кобылки крепятся саморезами к стропилам плоскостями перпендикулярно к стене. При их установке необходимо ориентироваться на уровень или кладку кирпича. На установленные кровельные элементы крепятся подшивные доски, образующие короб с горизонтальной нижней плоскостью.

Важное условие : кровля в обязательном порядке должна дышать, при монтаже кобылок этот факт следует учитывать. Эффективная вентиляция крыши позволит продлить срок ее службы в несколько раз. Ни в коем случае нельзя допускать герметизации каких-либо элементов карниза, в ходе их монтажа не рекомендуется использовать монтажную пену, силикон, в противном случае скоропостижного процесса гниения крыши не избежать

Ни в коем случае нельзя допускать герметизации каких-либо элементов карниза, в ходе их монтажа не рекомендуется использовать монтажную пену, силикон, в противном случае скоропостижного процесса гниения крыши не избежать.

Правила монтажа карниза с использованием кровельных кобылок:

если не предполагается свешивание над стеной карниза, то стропила обрезаются с внешней стеной заподлицо, если карниз будет навесным, то на стык стропил и стены крепится карнизная доска с водостоком;
кобылками удлиняются стропила, образующие карнизный вынос. Они крепятся непосредственно к ногам, обеспечивая полную защиту подкровельного пространства от дождя, снега и других осадков;
кобылки при правильном монтаже должны образовывать зазор, гарантирующий вентиляцию воздуха;
вынос карниза на кобылках должен быть снизу открытым. Возможен вариант его закрытия подшивными досками толщиной в 2,5 сантиметров;
закрывать пространство под кровлей лучше досками снизу, при этом зазор между стенами и доской должен быть не менее 40 сантиметров для вентиляции кровли;

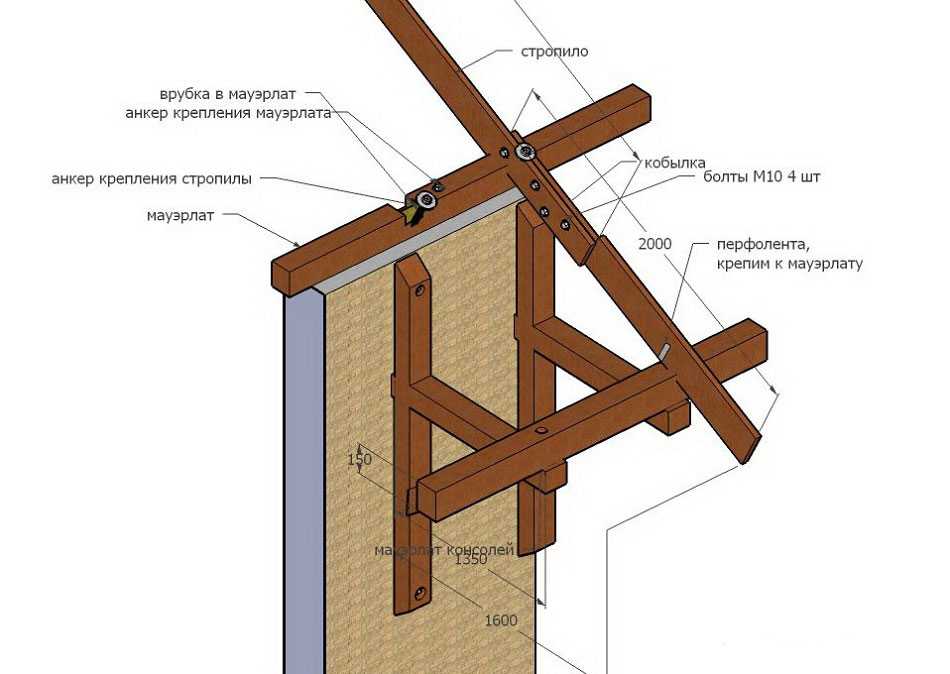

крепятся кобылки при помощи консолей с анкерами, которые заделываются в стену.

Важно знать : срок эксплуатации кровли зависит от того, насколько качественно выполнен карнизный свес, при устройстве которого весомая роль отводится кобылкам кровли. Не рекомендуется использовать некачественную доску, экономить на антисептических и специальных защитных составах для ее обработки, а также выполнять монтаж самостоятельно, особенно в тех случаях, если навыки устройства кровли отсутствуют. Желательно, чтобы монтаж кобылок кровли выполняли профессиональные мастера, которые знают все тонкости своей работы

В противном случае промоканий крыши, плохой вентиляции подкровельного пространства и значительного ухудшения теплоизоляции дома не избежать

Желательно, чтобы монтаж кобылок кровли выполняли профессиональные мастера, которые знают все тонкости своей работы. В противном случае промоканий крыши, плохой вентиляции подкровельного пространства и значительного ухудшения теплоизоляции дома не избежать.

Монтаж свеса кровли, используя кобылки, позволит не только в несколько раз улучшить ее вентиляцию, внешний вид, качественные характеристики, но и продлить срок службы. Кроме того, конструкция с использованием данных кровельных элементов более надежна и вынослива. Она выглядит оригинально и эстетически привлекательно, положительно сказывается на теплоизоляции, поскольку исключает возможные промокания кровли.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок

. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению.

На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы. Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком

Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
Крыша должна быть легкой . чтобы своим весом меньше нагружать стены и фундамент дома.
Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
Стропильная система должна быть долговечной . Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома.

Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться

с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией.

Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Обеспечение жёсткости наслонных стропильных конструкций

Несмотря на то, что о жёсткости стропильной конструкции упоминалось в предыдущем подпараграфе, считаем нужным ещё раз об этом сказать.

Жёсткость конструкции в поперечном направлении вполне обеспечивается за счёт того, что стропила расположены в противоположных скатах, поэтому удерживают конструкцию от скособочивания. Обрешётка, которая потом набивается под кровельный материал, также способствует жёсткости. При значительных пролётах вводим подкосы.

Иная картина наблюдается в продольном направлении: здесь от потери конструкцией жёсткости не удержит ничего, если не принять меры. Такими мерами являются подкосы, которые монтируются между стойками, в их плоскости. Кроме обеспечения жёсткости подкосы в продольном направлении выполняют и другие функции, о которых было рассказано выше.

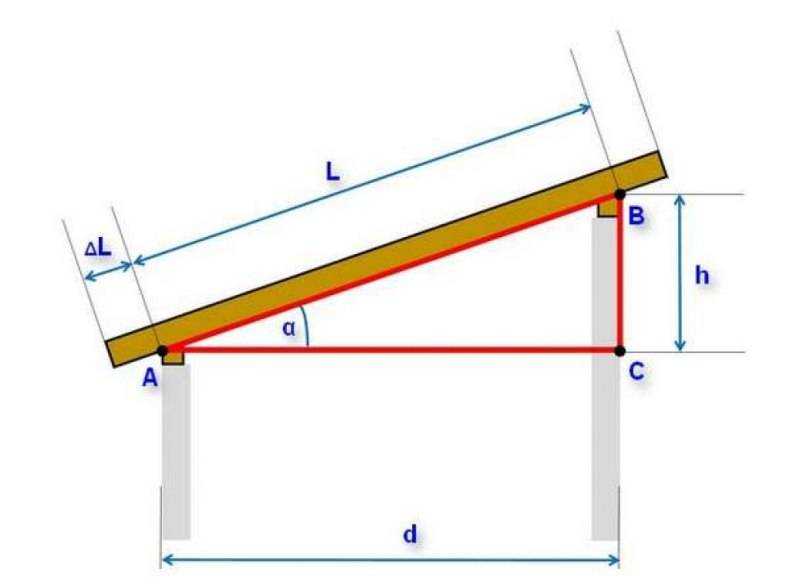

Монтаж односкатной крыши для гаража

Наиболее простой вариант, справиться с которым не составит труда. Можно разобрать поэтапный процесс для лучшего ознакомления с технологией:

Брус укладывается на прокладку с гидроизоляционными свойствами. Тогда ему не будет страшен прямой контакт с пенобетоном. Шаг крепления – восемьдесят сантиметров. Применяются уголки;
Выполняется стропильный шаблон. Установке предполагает наличие запаса до шестидесяти сантиметров. Излишки после отрезаются;
С учетом глубины врубки (одна треть доски по ширине), отмечаются места для запилов;
Стены размечаются. Стропила касаться бетона, при этом, не должны. Оставляется расстояние в четыре-пять сантиметров;
Ноги выполняются согласно шаблону, устанавливаются и крепятся;
Выполняется шаблон для кобылок. Должна быть учтена ширина свесовой части. Выполняются и монтируются все элементы для карниза с применением гидроизоляционного материала;
Излишки устраняются, после чего прибивается по всему краю доска (ветровая).

Каркасная часть готова. Остается только сделать набивку обрешетки.

Что такое кобылка на кровле

Кобылка является элементом, который присутствует на кровельном каркасе. Назначением данного элемента является удлинение стропильной ноги, которая опирается на мауэрлат строения, выполненного из кирпича либо блоков и располагающаяся на верхней обвязке строения из бревен либо бруса.

Если выражаться проще, то кобылка в стропильной системе – это отрезок доски, применяемый в качестве продолжения стропильной системы, в результате чего образуется свес на кровле. Как правило, данный элемент подходит для стропильной системы в тех случаях, когда стропильная нога не имеет необходимого размера, что препятствует образованию свеса.

Для обустройства кобылок на стропильной системе рекомендуется выбирать доски, сечение которых намного меньше, чем у доски, подходящих для стропильной системы. Кроме этого, благодаря такому подходу имеется возможность значительно облегчить осуществление монтажных работ.

Использование данного материала в стропильной системе позволяет существенно облегчить проведение монтажных работ по возведению и дальнейшему ремонту каркаса крыши. Кроме этого, есть возможность существенно уменьшить уровень нагрузки на несущие стены и фундамент.

Обусловлено это следующим:

так как длина стропильной ноги будет намного меньше, то не требуется предусматривать вылет за плоскость стен на 40-100 см для дальнейшего обустройства свеса, в результате конструкция получается довольно легкой, короткой и не такой дорогой по стоимости;
монтажные работы осуществляются на доски, которые имеют меньшую толщину по сравнению со строительным материалом, подходящим для обустройства стропильной системы, в результате вес конструкции становится намного меньше;
при необходимости имеется возможность довольно легко выровнять линию у свеса, а в случае если будет допущена погрешность в строительстве, то достаточно будет заменить этот элемент;
если во время эксплуатации опора карнизного свеса начнет гнить, то достаточно будет заменить поврежденный элемент, чем осуществлять ремонтные работы.

Кроме этого стоит учитывать, что кобылки в стропильной системе могут быть применены в процессе строительства в качестве декоративного элемента. При необходимости данному изделию, используемому в стропильной системе, можно придать любую форму, сделать его максимально декоративным.

Внимание! Для лучшего понимания рекомендуется посмотреть, как выглядят кобылки на крыше на фото
