Особенности монтажа
При монтаже стропильной системы кровли мансарды используются скрепление и установка стропил в виде простых геометрических фигур. Наибольшей жесткостью (прочностью) обладает увязка в треугольник, что и применяется при строительстве мансардной крыши. Так, наиболее распространенная двускатная крыша включает в себя ряд треугольников из стропил, соединенный продольными лагами (прогонами). Увязку стропил в треугольник обеспечивает нижняя поперечная балка (мауэрлат). Для облегчения крепления внешнего покрытия крыши и перераспределения его веса на стропилах изготавливается решетка в виде поперечных брусков или досок.
Ломаная крыша соединяет в себе два типа стропильных соединений. Нижние стропила с помощью мауэрлата и стойки соединяются в прямоугольные треугольники, которые, в свою очередь, скрепляются продольным прогоном между собой вверху. Внизу стропила мансарды опираются на стену дома. Верхние соединяются в треугольник по аналогии с двускатной конструкцией.

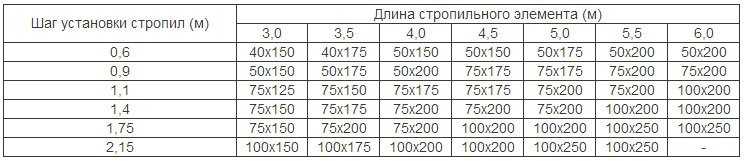

Рисунок 1. Таблица подбора сечения бруса для стропил.
Нижний торец стропила закрепляется на поперечном лаге, а верхние торцы соединяются вместе через продольный верхний прогон. Нижние углы скрепленного треугольника соединяются между собой с помощью продольного нижнего прогона. Система, образованная висячими стропилами, закрепляется на нижней стропильной системе. Для укрепления верхних треугольников применяют дополнительные вертикальные стойки. Таким образом, мансардная крыша представляет собой с каждой стороны поверхность с изломом. От стены начинается скат с большей крутизной, а затем он приобретает более пологий вид.
Соединение стропил мансарды с продольными брусьями (в том числе с балкой перекрытия) производится методом врубки стропил в брус на треть его высоты. Закрепление на поперечных балках целесообразно производить винтовым соединением. При таких креплениях функции двух разных стропильных систем разделяются, и они рассчитываются как отдельные системы.

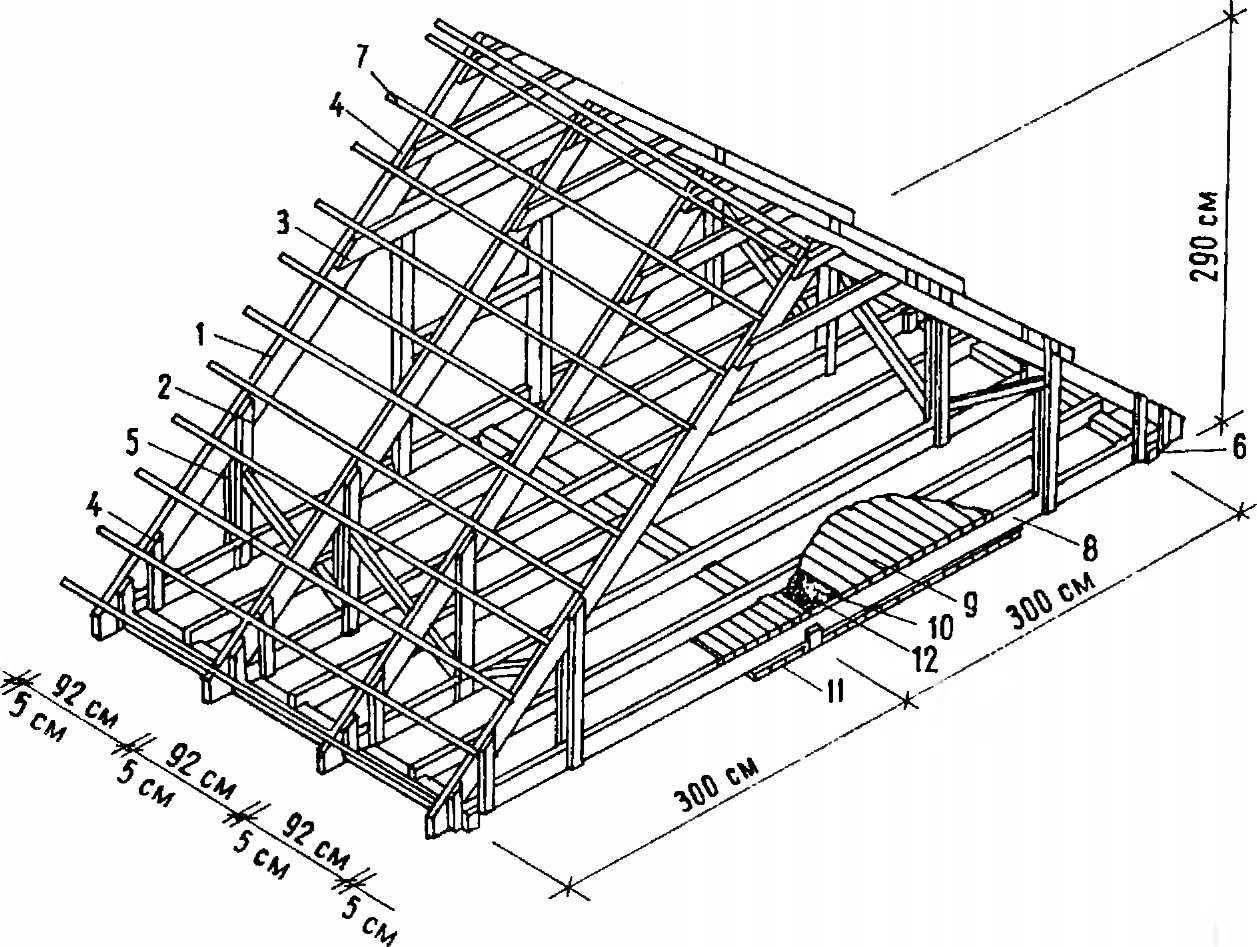

Стропильная система мансардной крыши.
Любая крыша создается на основе стропильной системы. Это своеобразный скелет кровли, который помогает ей выдерживать разнообразные нагрузки от внешней среды (снег, ветер и т.д.). Обычно детали стропил создаются на основе хвойных древесных пород, которые в обязательном порядке обрабатывают специализированными био- и огнезащитными составами.
Стропильная система для мансарды имеет свои нюансы, которые нужно обязательно учесть.
Каркас крыши создается из деревянных балок (сечение 10Х10 см.). Их надо укладывать на гидроизоляцию (толь либо рубероид). Если перекрытия созданы из ЖБ-плит, то укладка данных балок просто необходима. При перекрытии из дерева данный брус можно не использовать, его успешно заменяют балки перекрытия
Важно чтобы балки обладали определенными показателями влажности (не больше 18-ти %).
Как уже говорилось, для такой системы применяют хвойные виды дерева. Если лес чересчур влажный (выше показателей, которые указаны в п.1), то ему нужно дать время (несколько месяцев) для его высыхания.
Установка на уложенные балки стоек
Для этого используется брус из дерева (10 на 10 см). Производим разметку, чтобы расстояние между стойками было не более 2-ух метров. Отслеживаем, чтобы они стояли идеально вертикально и находились в одной плоскости. Для этого применяем отвес. Чтобы стойки не осуществляли колебания и не сдвигались от нужной вертикали, их укрепляют специализированными растяжками или раскосами. Они будут основой для стенок мансардного помещения. Для этого их оббивают любым материалом, используемым для обшивки (фанера, ДСП, гипсокартон, ДВП и др.) а между его плитами кладут утеплитель.
Укладка бруса (верхнего). Используем такой же брус, как и в предыдущем случае. Крепим его скобками из металла либо гвоздями к стойкам. Подстропильная рама создана.
Установка мауэрлата. Он не позволит опрокинуться крыше даже при очень сильных ветрах. Брус (150 на 100 миллиметров) укладываем горизонтально, на стены по уровню. Под него укладывается гидроизоляция. Брус скрепляется со стеной болтами. Обязательно доска мауэрлата обрабатывается противогрибковым веществом.
Устанавливаем ноги (стропильные). Ноги ставим на расстоянии от сотни до ста двадцати сантиметров между ними. Затем между крайними ногами производим натягивание шпагата, для создания уровня установки всех иных стропил.
Последний этап: соединение стропил попарно и установка балки (коньковой). Эта балка нужна, если длина крыше свыше 7-ми метров.
В любом случае монтаж кровельных систем лучше доверить специалистам. Так вы избежите многих проблем, которые всегда появляются при отсутствии хорошего опыта, а мнимая экономия может в дальнейшем перерасти в серьезные убытки.
Требования к материалу стропильной системы
Узел крепления стропил к мауэрлату.
Расчет количества стропил и параметров монтажа строится на том, что при строительстве применен качественный материал. В связи с этим следует подбирать материал для стропильной системы, исходя из следующих условий.
В качестве основных стропил должен использоваться только высококачественный брус сечением не менее 50х100 мм.
Все деревянные элементы при монтаже должны быть хорошо высушены (допустимое содержание влаги — не более 15%). Количество даже мелких дефектов на брусе не может превышать 3 штук на 1 м. Дерево перед монтажом обрабатывается антисептиком. Наиболее хорошо показала себя древесина хвойных пород. Вертикальные стойки изготавливаются из бруса размером не менее 100х100 мм с проверкой их вертикального расположения с помощью отвеса.
Стропильные системы ломаной мансарды

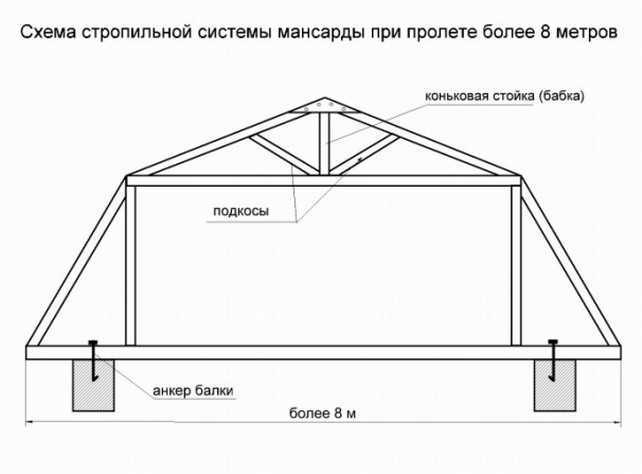

Схема стропильной системы ломанной крыши мансарды
Стропильная система мансарды включает такие виды, как наслонные и висячие стропила. Рассмотрим их на примере ломаной мансардной крыши. Наслонные стропила образованы стеной и нижним скатом крыши и представляют собой прямоугольный треугольник. Висячие стропила состоят из верхних скатов кровли и потолочной балки. По низу висячих стропил необходимо сделать затяжку (ригель), когда расстояние между двумя стенами по ширине не превышает 8 м. Она, как правило, впоследствии и послужит для подвешивания потолка. Если между стенами расстояние более 8 м, то конструкция ломаной крыши мансарды включает монтаж бабки с подкосами, то есть вертикальной стойки, на которую крепится конек.
В наслонных стропилах зачастую требуется установка подкосов к нижнему скату, так чтобы стропильная система мансардной крыши была более прочной. А стропильные ноги упираются на мауэрлат. Если свес карниза слишком сильный, мауэрлат не устанавливают. В таком случае необходимо сделать так, чтобы стропильные ноги упирались на балки. Если балка перекрытия выступает за стены, то подкосы нужны обязательно. Конструкция стропил ломаной крыши может включать схватки, которые усиливают сопротивление досок и не дают им прогнуться. Схватки соединяют наслонные стропила нижних скатов.
Стойки наслонных стропил под опорой имеют балку перекрытия, которая может быть выполнена из различных материалов. К ним относятся деревянные брусья, железобетонные плиты, металлические конструкции. Стойки врезают в балку на 1/3 ее сечения. Снять нагрузку с балок перекрытия помогут дополнительные стойки, которые нужно установить в месте, где пересекаются подкос и стропильная нога, один конец прикрепив к балке. Осуществляя монтаж нижних стропил ломаной мансардной крыши, учитывайте ветровую нагрузку и вес верхних скатов. Поэтому используйте проволочные скрутки и анкерные соединения.
Мансардные окна
При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

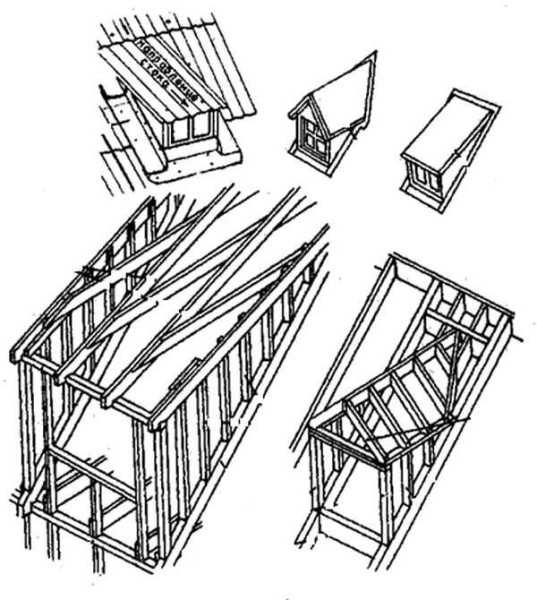

Устройство мансардных окон в крыше
Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.
Плюсы наклонного мансардного окна:
- большее количество света, не такие резкие границы света и тени;
- поверхность крыши остается ровной, не усложняется ее рельеф;
- относительно легкая установка.
При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.
Чем круче наклон относительно пола, тем меньше должна быть высота окна
Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.
Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.
Два окна рядом смотрятся ничуть не хуже, чем одно широкое
При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.
Устройство вертикального окна-дормера в мансардной крыше
Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.
Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.
Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.
Преимущества и недостатки
, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:
- Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
- Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
- Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
- Доступность. Все используемые материалы недороги и доступны для приобретения.
- Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.
Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:
- Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
- Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
- Конструкция предполагает возможность потери тепла в отопительные период.
- Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.
Виды двухскатной крыши
Монтаж стропильной системы двускатной крыши зависит, прежде всего, от ее конструкции.
Выделяют несколько вариантов двухскатных крыш (типы, виды):
1. Простая двускатная крыша — симметричная
Простая двускатная крыша — симметричнаяНаиболее распространенный в силу простоты и надежности вариант устройства крыши. Благодаря симметрии достигается равномерное распределение нагрузок на несущие стены и мауэрлат. Вид и толщина утеплителя не оказывают влияния на выбор материала.
Сечение бруса дает возможность обеспечить запас несущей способности. Отсутствует вероятность пригибания стропил. Подпорки и распорки можно ставить практически в любом месте.
Явный недостаток – невозможность обустройства полноценного мансардного этажа. Из-за острых углов появляются «глухие» зоны, которые непригодны для использования.
2. Простая асимметричная двускатная крыша
Простая асимметричная двускатная крышаУстройство одного угла более 45° приводит к снижению величины неиспользуемой площади. Появляется возможность сделать жилые комнаты под крышей. В тоже время увеличиваются требования к расчету, т.к. нагрузка на стены и фундамент будет распределятся неравномерно.
3. Ломаная двускатная крыша, с наружным и/или внутренним изломом
Ломаная двускатная крыша, с наружным и/или внутренним изломомТакая конструкция крыши позволяет обустроить полноценный второй этаж под крышей.
Естественно, простая двускатная стропильная крыша отличается от ломаной, не только визуально. Главная трудность таиться в сложности расчетов.
Расстояние между стропилами для разных крыш
Расстояние между стропилами существенно различается для крыш с разным покрытием. Керамическая черепица является одним из самых тяжелых кровельных материалов. Для стропил из бруса размером 50х150-60х180 мм рекомендуемое расстояние между ними составляет 80-130 мм (в зависимости) от крутизны ската. При наклоне в 15° шаг выбирается, равным 80 см. При увеличении длины стропила шаг увеличивают в пределах рекомендуемого.
Расстояние между стропилами для крыш с металлочерепичным покрытием устанавливается меньшим, чем для натуральной черепицы. Оптимальный шаг составляет 60-95 см для бруска размером 50х150 мм. При использовании покрытия из профнастила шаг находится в пределах 60-90 см при достаточном сечении бруса от 50х100 мм до 50х150 мм.
Самое легкое покрытие получается при использовании ондулина. Оптимальное расстояние между стропилами размером 50х50 мм составляет 60-80 см и уменьшается при установке бруса большего размера. При покрытии крыши мансарды шифером используется брус размером от 50х100 мм до 50х150 мм. Шаг устанавливается в интервале 60-80 см.
Устройство стропильной системы мансардной крыши + расчет и монтаж стропил по специальной технологии
Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:
- Висячую конструкцию. Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент ;
- Наслонную конструкцию. Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.
Стропильные системы для мансард могут быть при монтаже :
Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.
Способы монтажа мансардной крыши
Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.
Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить
Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.
Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.
Как построить мансардную крышу традиционным способом?
Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

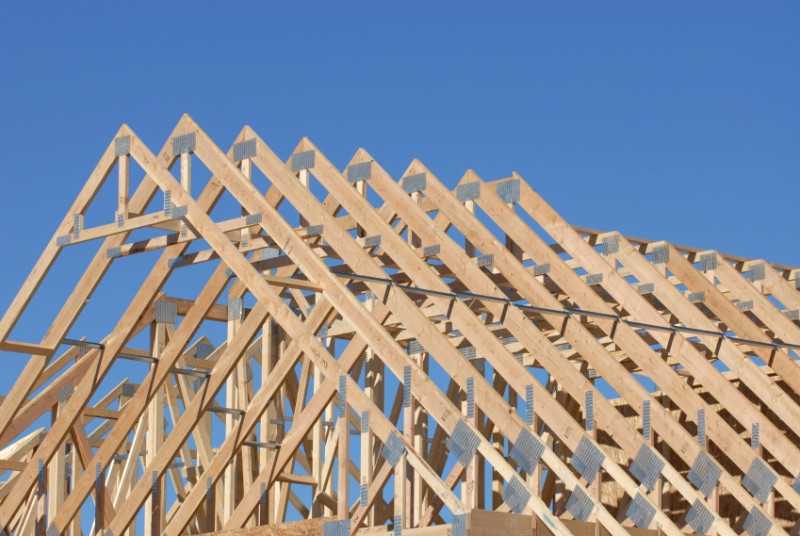

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин
Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.
Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.
С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.
Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.
Стропила могут быть соединены при помощи мобильного строительного пресса
С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.
Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.
Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.
Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
Разновидности мансардных крыш
Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.
Мансардная крыша: фото крыши с ломаными скатами
Крыша мансардного типа бывает нескольких видов:
Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.
Проекты мансардных крыш с двумя скатами
Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.
Мансарда двухскатной крыши
Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.
Конструкция мансардной крыши двухскатной
Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.
Конструкция мансардного этажа ломаной и щипковой крыши
Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.
Четырехскатная мансардная крыша
Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.
Вертикальные мансардные окна на датской вальмовой крыше
Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.
Скелет вальмовой крыши с мансардой
В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.
Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.
Куполообразная крыша
На этом многообразие мансардных крыш не кончается.
- Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
- Конические, сводчатые, купольные с изысканным дизайном и т. д.
Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.
Крыши домов с мансардой: фото основных вариантов перекрытия
Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.
