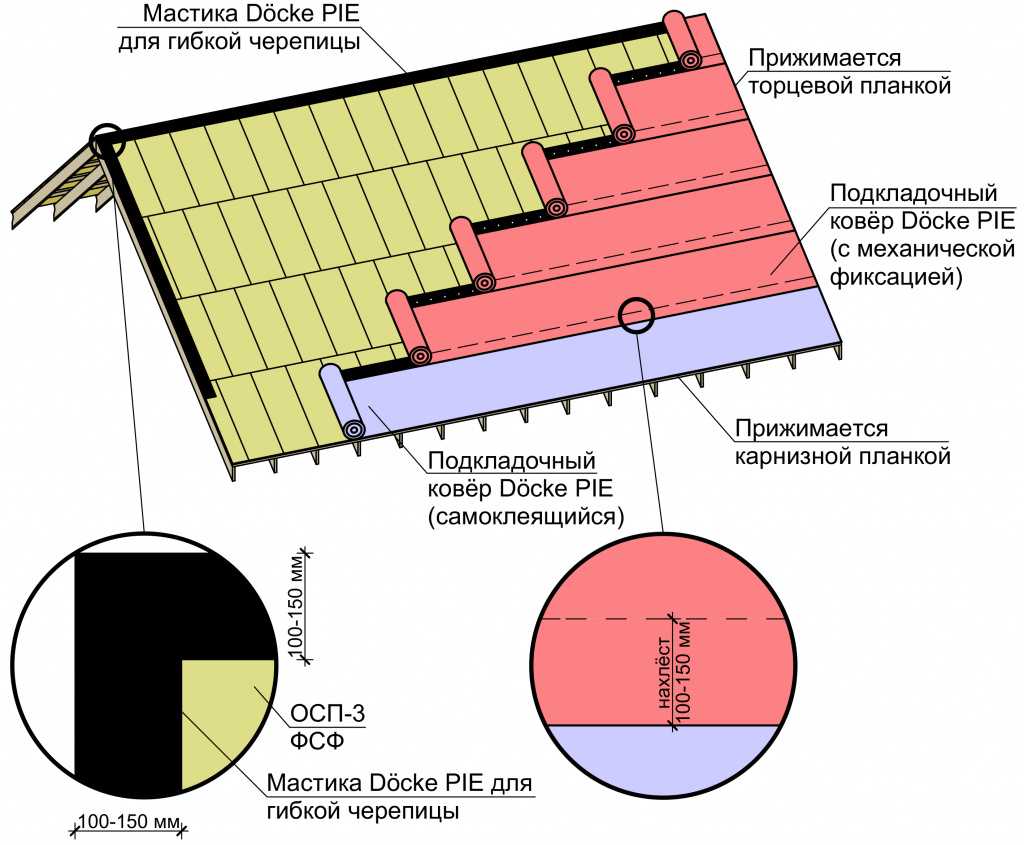

Подкладочный ковер под гибкую черепицу: монтаж и укладка подложки под мягкую кровлю

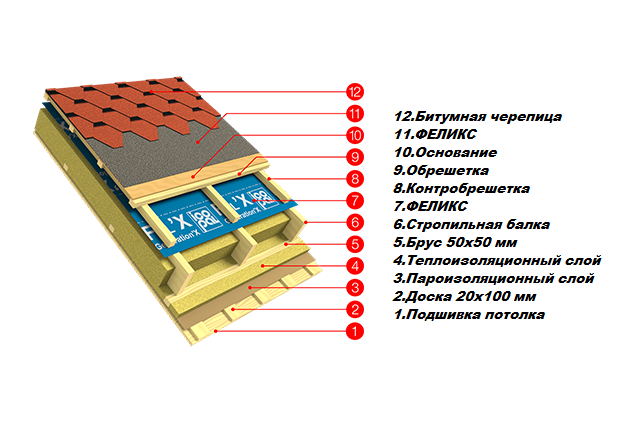

Технология создания обрешетки. Особенности конструкции

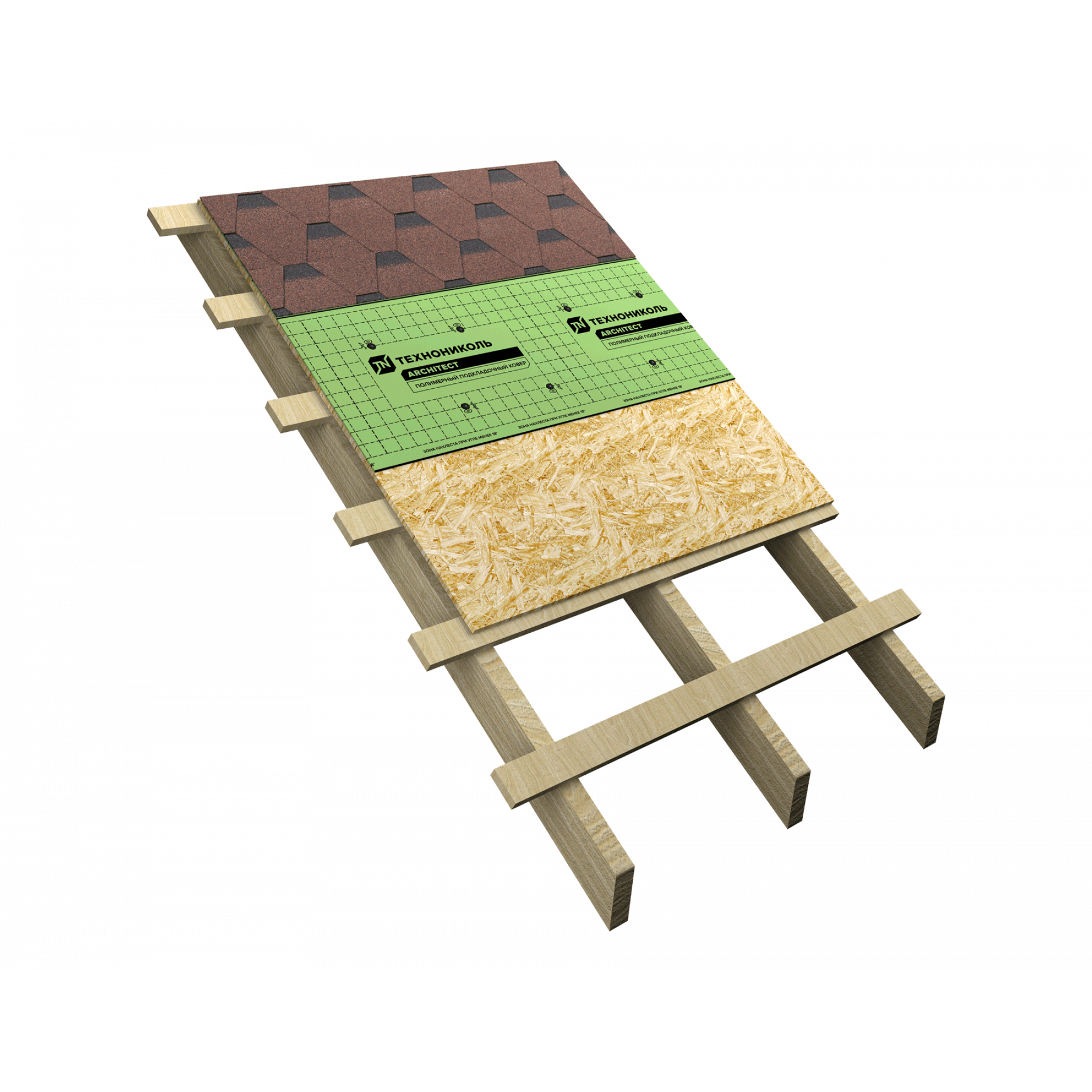

Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.

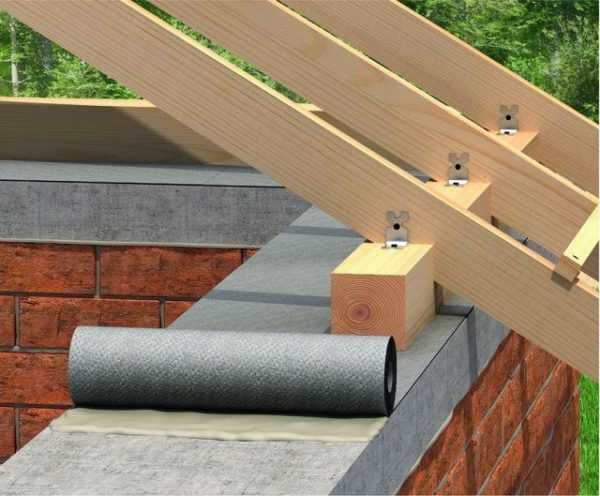

Мауэрлат для двухскатной крыши

После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.

Стропильная система

Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой

Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли

Кровельная вентиляция

Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит. Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).

Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.

Утепление мансардной крыши пенопластом

Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.

Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).

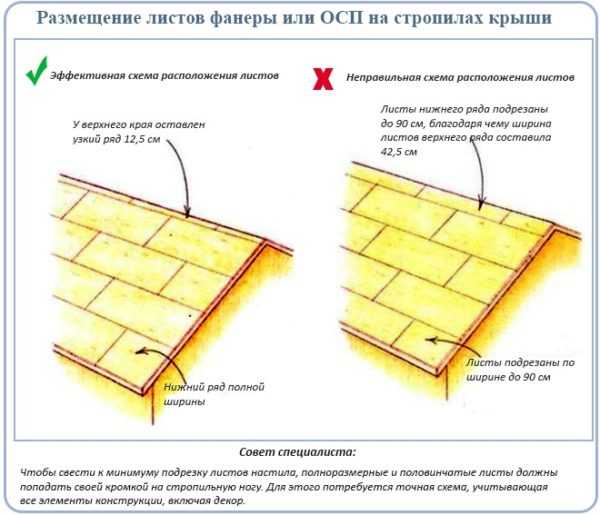

Размещение листов фанеры или ОСП на стропилах крыши

Особенности рулонных полотен

Выделяют 4 вида подстилающих покрытий под мягкую черепицу шинглас в зависимости от варианта креплений. Каждое из изделий имеет ширину 1 метр и изготавливается на основе стекловолокна или полиэфирной ткани.

Направляемые. Фиксируются с помощью горячего воздуха. Практически не используются ввиду необходимости выполнения высотных работ строительным феном, что создает неудобства.
Не самоклеящиеся. Их еще называют классическими. Способ крепления – с использованием специального степлера либо гвоздей с большими шляпками обязательно оцинкованных. На места стыков при этом предварительно наноситься особый битумный клей, и только после этого вбиваются гвозди.
Комбинированные. Применяется предыдущий способ для фиксации верхнего края полосы. Нижняя кромка крепится с помощью самоклеящегося слоя, для этого достаточно просто снять с нее защитную пленку.
Самоклеящиеся. Не требуют дополнительного крепления благодаря наличию полоски с прочно приклеивающим веществом. Перед началом укладки материала защитная пленка убирается. Покрытие плотно прилегает к основанию и приклеивается. Но при температуре ниже +10 полотно рекомендуется прогреть строительным феном, чтобы приклеить его надежнее.

Характеристики материала от разных производителей отличаются.

Длина и ширина	м	1 * 40	1*15
Вес	кг	20	33,75
Количество на поддоне	Рулоны/м2	30/1200	30/1012,5
Прочность на разрыв	Н/50 мм	300	294
Удлинение после растяжения	%	46	40
Сопротивление	Н	300	294
Гибкость	Градус	25	25
Водонепроницаемость	—	+	+

Какой подкладочный ковёр под гибкую черепицу лучше?

На российском рынке наибольшей популярностью пользуются следующие производители:

Технониколь;
Икопал;
Катепал.

При выборе нужно рассмотреть следующие факторы:

Стоимость. Чтобы узнать, сколько денежных средств будет потрачено на подкладочный ковёр, нужно для начала определиться, будет ли покрыта вся поверхность кровли или только проблемные участки, а затем сделать предварительные замеры. Рекомендуется сопоставить стоимость подложки от различных производителей, чтобы затем сделать выгодный выбор.
Вес одного квадратного метра. Этот параметр важен для расчёта давления, которое придётся выдерживать основе.
Минимальная и максимальная температуры, при которых допустим монтаж материала. Поскольку в его основе – битум, он твердеет при слишком низкой температуре и плавится при слишком высокой. Производители указывают предельно допустимые температурные показатели. Не рекомендуется выходить за эти рамки, иначе материал будет повреждён при монтаже, а это приведёт к протечкам в дальнейшем.
Относительное удлинение в продольном и поперечном направлении. Этот фактор свидетельствует о прочности материала и его способности сохранять форму и сопротивляться деформации.
Длина и ширина одного рулона. Эти данные нужно знать, чтобы распланировать способ доставки.

Виды и критерии выбора

Существует четыре типа подкладочного материала:

Стандартный. На этот рулонный материал не наносится клеевой состав, поэтому его крепят к деревянному основанию с помощью кровельных оцинкованных гвоздей с большой шляпкой или металлическими скобами степлером. Укладывают отдельные полосы подкладки с перехлестом в 150 мм с обязательной проклейкой места стыка битумной мастикой.
Комбинированный. В этом случае верхняя часть полотна закрепляется гвоздями или скобами, а нижняя, имеющая клеевую полосу, приклеивается к основанию. Клейкая полоса закрывается тонкой полиэтиленовой пленкой, которая легко снимается при монтаже. При необходимости, места стыка полотен дополнительно закрепляются гвоздями.

Самоклеющееся полотно. Эта подкладка приклеивается к основанию всей площадью. Клеевое крепление более надежно, по сравнению с предыдущими типами покрытий, но технология монтажа самоклеящегося полотна сложней. Необходимо качественно разглаживать полосы, чтобы внутри покрытия не образовывались воздушные карманы. В местах стыковки отдельных полос, а также по периметру кровельного ковра, рекомендуется их закреплять гвоздями. Этот вид материала позволяет создавать цельный ковер, защищающий кровлю от проникновения влаги. При монтаже самоклеящихся полотен зимой, следует прогревать рулоны, так как холод препятствует нормальной адгезии клеевого состава и древесины.
Наплавляемое полотно. Для монтажа этой подкладки потребуется применение газовой горелки. Нижняя часть материала пропитана битумом, который разогревают для плотной фиксации к основанию. Наплавляемые ковры можно укладывать на бетонную и деревянную поверхность, в обоих случаях происходит надежная адгезия. Кровля из наплавляемого материала получается как единое полотно, не допускающее проникновения влаги. Во время работы с наплавляемыми подкладками следует строго придерживаться техники пожарной безопасности, поэтому к работам допускают только опытных строителей.

Направляемый ковер. При подготовке сложной крыши с множественными изломами, рекомендуется применять различные типы подкладочной мембраны. Широкие ровные поверхности лучше всего закрывать самоклеящимися материалами. Для обработки стыков применяют стандартные изделия с фиксацией на гвозди и дополнительной промазкой по всей площади основания битумной мастикой.

Перед началом работ, при выборе марки материала, необходимо изучить рекомендации производителя по использованию конкретного вида подкладки.

Самые популярные производители подкладочных ковров

Katepal. За этим названием скрывается финский производитель. В его арсенале вы сможете найти три разновидности аналогичных материалов: рулонный материал с механическим способом крепежа (Katepal K-EL), с самоклеящейся основой (U-EL) и продукция с антиконденсатным основанием выпускается под названием LiteBase.
Не стоит сомневаться и в отечественных производителях. С наилучшей стороны себя показал Ruflex. Данная фирма выпускает материалы с механическим и самоклеящимся способом крепежа.
Русский производитель Tegola так же относится к качественным материалам. В частности хочется выделить линейку продукции под названием Safety. Сейфити базируется на выпуске подкладочного материала, который может устраиваться наплавляемым или механическим методом.
Если вы знакомы с маркой Технониколь, то лишних слов произносить думаю не стоит. Все материалы, выпускаемые под этой маркой заслуживают уважения. Кстати, это все тот же отечественный производитель.
Американская компания Tarco может нас порадовать довольно богатым выбором подкладочного материала. В России, продукция этой фирмы известна под маркой Easy Lay.

Приобретая подкладочный материал в первую очередь обращайте внимание не на цену, а на его качество. Ведь может оказаться, она выше отечественного продукта лишь потому, что рулон проделал большее расстояние при транспортировке

Разновидности подкладочных ковров

Крупные производители битумной черепицы обычно традиционно занимаются изготовлением и подкладочных ковров, адаптируя их под фирменный кровельный материал. Благодаря подобной адаптации покрытия хорошо контактируют друг с другом, поэтому лучше всего выбирать мягкую битумную черепицу и подкладочный ковер под нее, изготовленные одним производителем.

Самый распространенный размер рулонов подкладочных полотен, поступающих в продажу, составляет в длину 15000 мм и в ширину — 1000 мм.

Подразделяют подкладочный ковер по способам закрепления на сплошной обрешетке кровельной системы. Чтобы разобраться в характеристиках каждого из видов этого материала, необходимо их рассмотреть более подробно:

Самый дешевый и, оттого, видимо – наиболее распространенный вариант, когда подкладочный ковер не имеет клеевого слоя, и фиксируется к обрешетке гвоздями или скобами.

Стандартный подкладочный ковер не имеет клеящего слоя и, естественно, защитной пленки для него. Этот вариант покрытия фиксируется к обрешетке с помощью оцинкованных гвоздей, имеющих большой диаметр шляпки, или же скобами, забиваемыми с помощью степлера. В этом случае, нахлест полотен друг на друга промазывается битумной мастикой. Размер такого нахлеста должен составлять не менее 100÷150 мм.

Другой вариант – имеется самоклеящаяся полоса, предназначенная как раз для герметизации нахлеста соседних полотен.

Комбинированные подкладочные полотна фиксируются на поверхности обрешетки оцинкованными гвоздями по верхней кромке и на самоклеящуюся полосу — по нижней. Самоклеящаяся полоса защищена пленкой, которая снимается при укладке полотна. Такой вариант закрепление полотен значительно упрощает их монтаж на сплошную обрешетку. В некоторых, особо сложных местах полотна дополнительно прибиваются к основе гвоздями.

При кажущейся простоте укладки, самоклеящиеся материалы для подкладочного ковра, пожалуй, самые сложные в монтаже для недостаточно опытного мастера

Ковер на самоклеящейся основе. Фиксация полотен, полностью покрытых клеевым слоем, более надежна, нежели названные выше варианты. Однако, их монтаж более сложен, так как пленка снимается по мере приклеивания материала на обрешетку, и необходимо произвести фиксацию таким образом, чтобы на ковре не образовывалось складок и воздушных карманов. По кромкам, а также в сложных узлах покрытия, самоклеящиеся полотна в некоторых случаях дополнительно прибиваются оцинкованными гвоздями.

Используя этот вид материала, мастер получает возможность создания цельного гидроизоляционного слоя. При монтаже самоклеящихся полотен в холодное время года для повышения адгезионных качеств клеевого слоя его необходимо будет прогреть.

Цены на строительный степлер

~~строительный степлер~~

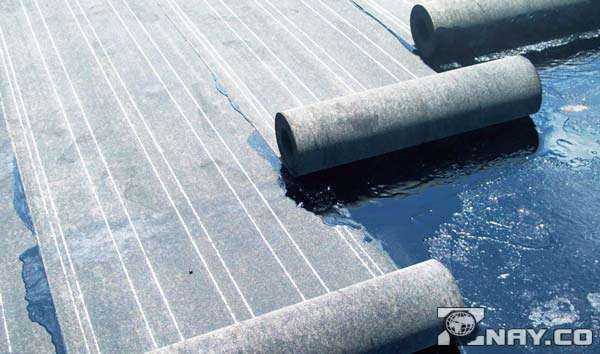

При наплавлении подкладочного ковра покрытие получается практически герметичным. Но вот сам процесс с использованием открытого пламени на деревянной конструкции крыши – очень небезопасен!

Наплавляемый вариант подкладочных полотен. Битумный слой, нанесенный на нижнюю поверхность этого типа материала, перед его укладкой разогреваются с помощью газовых горелок. Причем, наплавляемые полотна хорошо наклеиваются на фанерную поверхность. Этот вариант, создает монолитное гидроизоляционное покрытие, которое надежно защитит конструкцию всего дома от влаги в любое время года

Правда, при огневых работах на деревянной конструкции крыши всегда требуется повышенная внимательность и осторожность. И при отсутствии опыта рисковать все же не стоит

Необходимо уточнить, что на сложных по конструкции крышах могут использоваться несколько разновидностей подкладочных ковров. Например, на ровных больших площадях скатов удобно применять самоклеящиеся полотна, а на стыках скатных поверхностей чаще всего используется стандартный подкладочный ковер, кромки которого фиксируются на наносимую на сплошную обрешетку битумную мастику, а затем прибиваются оцинкованными гвоздями. Вместо мастики, для фиксации краев подкладочного ковра хорошо подходит клей-герметик «Катепал К-36», предназначенный для подобных кровельных и иных гидроизоляционных работ.

Производители и цены

На строительных рынках страны можно встретить самые разнообразные подкладочные ковры от разных производителей. Причем на рынок поступают новейшие разработки от ведущих компаний, а ассортимент только расширяется с каждым днем.

Приводим названия самых популярных и крупных компаний, поставляющих свою продукцию на российский рынок:

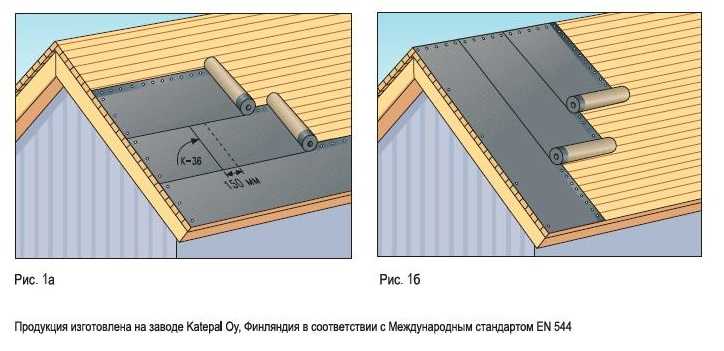

Финская компания Katepal работает уже давно, ее продукция зарекомендовала себя только с положительной стороны, в наименование продукции входят 3 основных видов подкладочных ковров:

Материал рулонного типа марки Кatepal K-EL относится к премиум классу, характеризуется ручным креплением к основе крыши.
Следующий вид Катераl U-EL относится к базовой подложке с самоклеящемся покрытием с обеих сторон.
Категория ковра LiteBase 500 относится к облегченному виду, имеет анти-конденсатный нижний слой, что безусловно, относится к положительным качествам.
Российская компания Ruflex выпускает под своим же именем всего одну разновидность подложки, но с хорошими техническими характеристиками и клеевой основой, укладку необходимо проводить механическим способом.

Также можно встретить продукцию компании Тегола, зарекомендовавшую себя как надежный производитель строительных материалов разной категории.

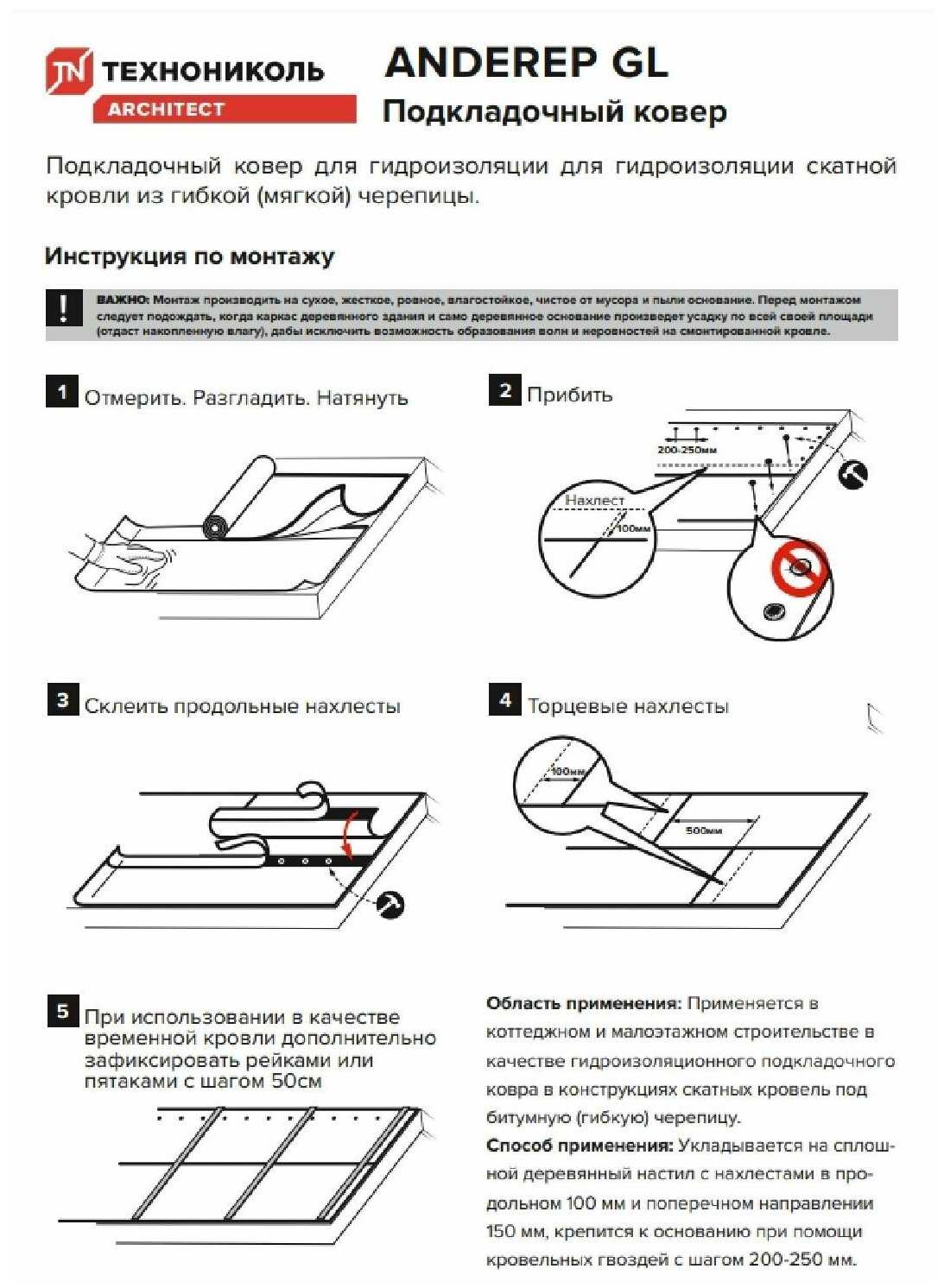

Российская компания Технониколь выпускает продукцию под маркой Anderep, она отличается высокой надежностью, долговечностью и простотой крепежа. Виды ковров серии Anderep Proof и Anderep GL могут быть использованы для самых разных конструкций скатного типа крыш, материал очень прочный и долговечный.

Что это такое, обязательно ли он нужен?

Гибкую кровлю обычно используют для покрытия крыш сложной конструкции, в которой много изгибов, переходов разного уровня, присутствуют отдельные мансардные помещения. Жестким кровельным материалом сделать качественные работы будет сложно, и поэтому гибкая черепица — это наиболее оптимальный вариант. Тем более в таком случае куда проще монтировать софиты для крыши.

Чтобы достичь нормальной гидроизоляции и шумопоглащение, под тонкие листы гибкого материала необходимо проложить отдельный слой подкладочного ковра – он сможет сгладить некие неровности, изгибы стропил и шероховатость поверхности – ведь кроме гибкости черепица очень нежная, и требует к себе особого подхода.

Если вы решили украсить крышу своего дома гибкой черепицей, то без этого важного этапа строительство обойтись просто нельзя. Ковер представляет собой подсобный материал, причем он может быть изготовлен из самых различных материалов:

Ковер представляет собой подсобный материал, причем он может быть изготовлен из самых различных материалов:

Пропитанные современным битумом нетканые материалы с небольшой продолжительностью жизни.
Специализированные ковры под гибкую кровлю с усиленной пропиткой битумом.
Из синтетического долговечного материала.

Как происходит обрешетка под металлочерепицу монтеррей, рассказывается в данной статье.

Критерии выбора

Тип ковра выбирают с учетом уклона кровли и погодных условий

Ковер под ондулин или гибкую черепицу выбирают с учетом следующих параметров.

Производитель – какой бы вариант ни был нужен, покупать стоит изделие от проверенного изготовителя. Некачественный материал не обеспечивает гидроизоляции. Особенно это заметно в местах крепления и на участках, подвергающихся повышенной нагрузке.
Угол наклона – крепить наплавляемый ковер на скатах с большим уклоном практически невозможно. Здесь предпочтение отдается традиционному варианту – на гвозди. При малом уклоне ската наплавляемый или самоклеящийся ковер намного удобнее.
Погодные условия – при высоком уровне осадков лучше брать наплавляемую подкладку. При застывании нижний слой битума полимеризуется, что обеспечивает более высокие гидроизоляционные свойства.

Какие функции выполняет подкладка под гибкую черепицу

Подкладочный ковер состоит из нескольких слоев, основным материалом для его изготовления служит стеклохолст или полиэфирные волокна. Это достаточно пластичная, прочная основа.

Наружная сторона подкладки покрыта мелким песком или дробленой каменной крошкой, это необходимо для увеличения шероховатости покрытия, его лучшей сцепки с черепицей, к тому же, мелкие кварцевые частицы армируют покрытие, делая его более стабильным.

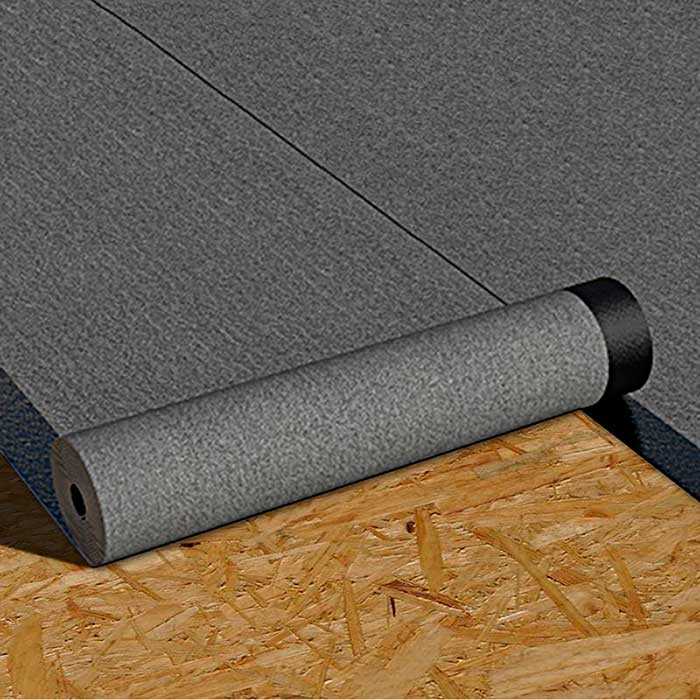

Подкладочный ковер под гибкую черепицу выпускают в рулонах, которые могут иметь различную длину, но ширина этого материала стандартна – 100 см.

Правильно подобранный материал позволяет подкладочному ковру выполнять ряд функций:

гидроизолировать крышу – покрытие в полной мере препятствует проникновению влаги в слои кровельного пирога;
играть роль утеплителя, не пропуская в подкровельное пространство холод;
защищать слои крыши от ветра;
выравнивать мелкие дефекты и неровности деревянного настила;
амортизировать, позволяя крыше выдерживать большие нагрузки от снежных масс;
распределять нагрузки на крышу;
изолировать стыки частей крыши, сложные участки, такие как, дымоходы, ендовы, мансардные окна.

Внимание! Гибкой черепице для полного склеивания всех слоев между собой необходима высокая температура и время. Поэтому полную прочность крыша из этого материала набирает лишь через 2-3 года эксплуатации. В этот период именно подкладочный ковер принимает на себя нагрузку от осадков, ветра и холода

В этот период именно подкладочный ковер принимает на себя нагрузку от осадков, ветра и холода.

Стоимость подкладочного ковра отпугивает многих строителей. Но экономить на этом материале не стоит, при покупке рекомендуется отдавать предпочтение проверенным производителям, например, выбирать продукцию «Технониколь».

Основные сведения о рубероиде

Рубероид – рулонный стройматериал, в основе которого лежит картон кровельного типа, полностью пропитанный битумом. Для обеспечения прочности и защиты от слипания его дополнительно посыпают песком или асбестом.

К счастью, материал хорош тем, что его необязательно полностью срывать и устанавливать новый. Многие мастера просто делают «заплатки» в тех местах кровли, где наблюдаются наибольшие повреждения. Таким образом, срок службы продлится еще на несколько лет.

Рубероид обладает рядом выдающихся плюсов:

Экологичность. Хотя в его составе присутствуют нефтепродукты, они не выделяются в окружающую среду. К тому же рубероид относительно неплохо пропускает влагу и воздух, поэтому относится к дышащим гидроизоляционным материалам;
Отличная гибкость. Это свойство рубероида позволяет уложить его даже на крышах со сложной конструкцией и надежно закрепить;
Низкая цена. Если предстоит защитить крышу от влаги с минимальными затратами, то рубероид будет идеальным выбором. К тому же экономия обеспечивается также за счет того, что все работы по укладке можно сделать самостоятельно и не приглашать для этого специалиста;
Универсальность. Обычно рубероид применяют для гидроизоляции кровли. Но он также подойдет для защиты фундамента и подвала от высокой влажности;
Малый вес. Это ускоряет и облегчает поднятие стройматериала на кровлю, его монтаж.

Главными недостатками рубероида считаются:

Высокая горючесть. Это обуславливается наличием в рубероиде нефтепродуктов;
Плохо выдерживает механическое воздействие;
Не всегда дает хорошую гарантию гидроизоляции при укладке возле фундамента. Рубероид предпочтительнее использовать для крыши;
Подверженность температурному воздействию. После морозной зимы на рубероиде могут появиться трещины;
Неприглядный внешний вид.

Так нужен ли подкладочный ковер?

Целесообразность использования подкладочного ковра под черепицу можно обосновать его ролью под этой самой черепицей. Принцип монтажа мягкой кровли заключается в том, что каждый следующий ряд черепицы перекрывает предыдущий вместе со швами между ними, а под действием высоких температур эти ряды почти спекаются между собой образуя непроницаемый барьер перед атмосферной влагой. А если к тому же угол ската кровли 45 градусов и выше?

Зерна сомнения вносят и сами производители, которые своими действиями или условиями подталкивают покупателя к приобретению подкладочного ковра, стоимость которого может достигать стоимости самой мягкой черепицы эконом-класса. Одни из таких условий – это сокращение гарантийного срока или полная его отмена, если монтаж мягкой кровли произведен без подкладочного ковра.

Зачем укладывать подкладочный ковер?

Подкладочный ковер материал гидроизоляционный и это главная его роль: гидроизоляция. То есть он создает вторичную защиту от влаги или так называемую – резервную защиту.

Нужен ли подкладочный ковер под мягкую кровлю

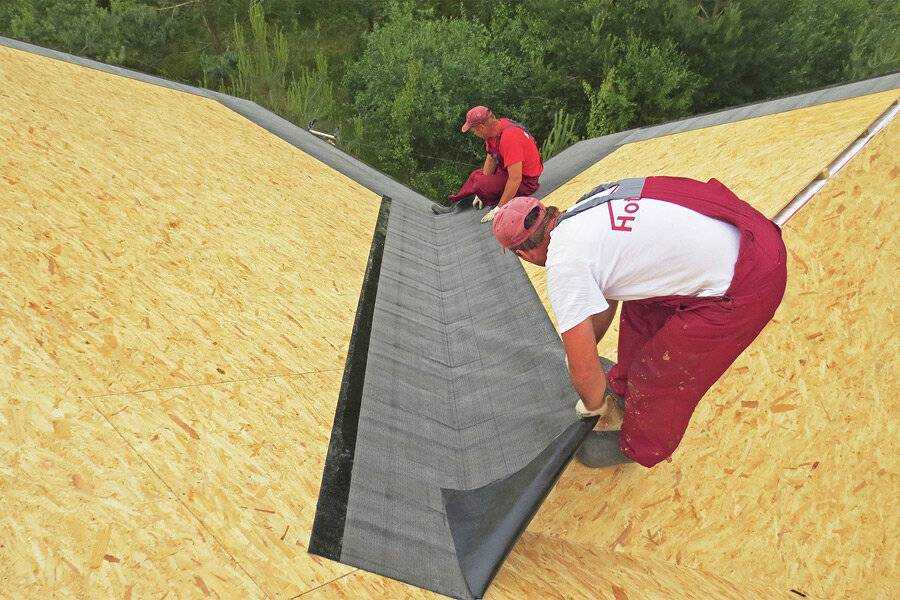

По конькам, ендовам, торцам важность использования подкладочного ковра будет наиболее очевидна. Так внутренний угол кровли между двумя скатами – это именно то место, где чаще всего в больших количествах скапливается снег

Снег имеет свойство таить, а это значит, что часть влаги непременно будет просачиваться под мягкую черепицу и попадая на деревянный настил, повышая влажность дерева станет «пищей» для различных плесеней и грибков. Наличие же вторичной гидроизоляции в виде подкладочного ковра будет сдерживать влагу, а с приходом теплой погоды эта влага просто испарится.

Предотвращение образования конденсата – еще одна роль подкладочного ковра. Защита от мигрирующей влаги, образующейся в результате выпадения росы на обратной стороне мягкой кровли или капиллярного эффекта будет обеспечена только подкладочным ковром.

Вторая не менее важная роль – это защита мягкой кровли от самого деревянного настила. Суть в гигроскопичности дерева. То есть на протяжении некоторого времени эксплуатации битумной черепицы само дерево запустит процесс разрушения поверхности кровли. Древесина, как любой гигроскопичный материал будет «тянуть» влагу, масла, смолы из мягкой кровли тем самым вызывать ее высыхание и старение. Естественно, это не лучшим образом скажется на долговечности кровельного материала.

Нужен ли подкладочный ковер

Также такой буфер нужен и для беспроблемного ремонта кровельного покрытия. Не имея разделителя в виде подкладочного ковра мягкая кровля намертво приклеится к основанию и последующий демонтаж некоторых участков в случае необходимого ремонта будет просто не возможен. То есть подкладочный ковер сохраняет ремонтопригодность кровли.

Вывод

Использование подкладочного ковра по всей площади кровли продлевает срок службы этой кровли, а уложенный в «проблемных» местах – защищает подкровельное пространство от возможных протечек.
