Технология строительства кровли

Устройство мансардной крыши

Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

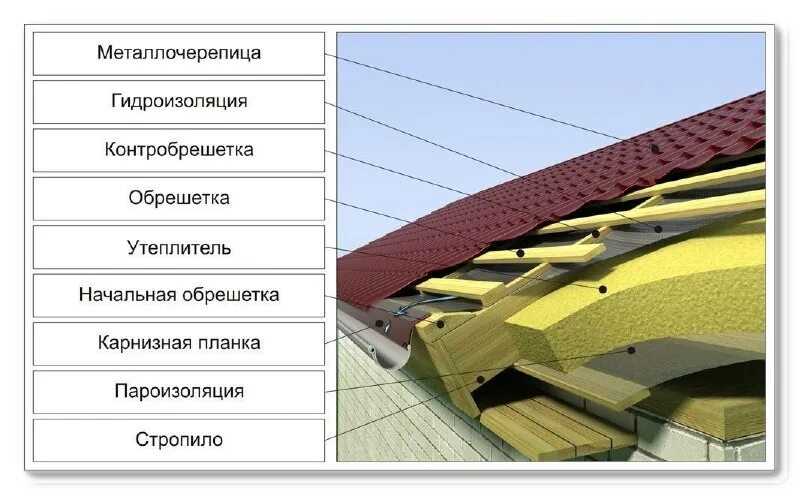

Таблица. Структура мансардной кровли

Элемент кровельного пирога Характеристики и особенности

Паробарьер

Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.

Утеплитель

Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже

Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы. Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты

Есть варианты утепления мансардных крыш плитами пенопласта

Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой

Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.

Ветрозащита

Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений

Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать

Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.

Кровельное покрытие

Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.

Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют. Проблемы могут обнаруживаться через несколько лет, когда разрушения несущих элементов стропильной системы достигли критических значений. Требуется не только полная переделка всей крыши, но и новая отделка внутренних стен мансардных помещений. Такие работы стоят намного дороже, чем новое строительство. Всегда помните об этом и очень внимательно относитесь к созданию мансардных кровель.

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов

Выбор крыш: типы кровли

На выбор типа постройки оказывают влияния такие факторы, как месторасположение дома и климатические условия. Если климат, в котором вы проживаете, ветреный, то лучшим выбором станет плоский вариант кровли. Если в вашем районе проживания часто идут дожди, то нужно задуматься о строительстве скатной кровли. Естественно, технологии строительства различных покрытий будут отличаться.

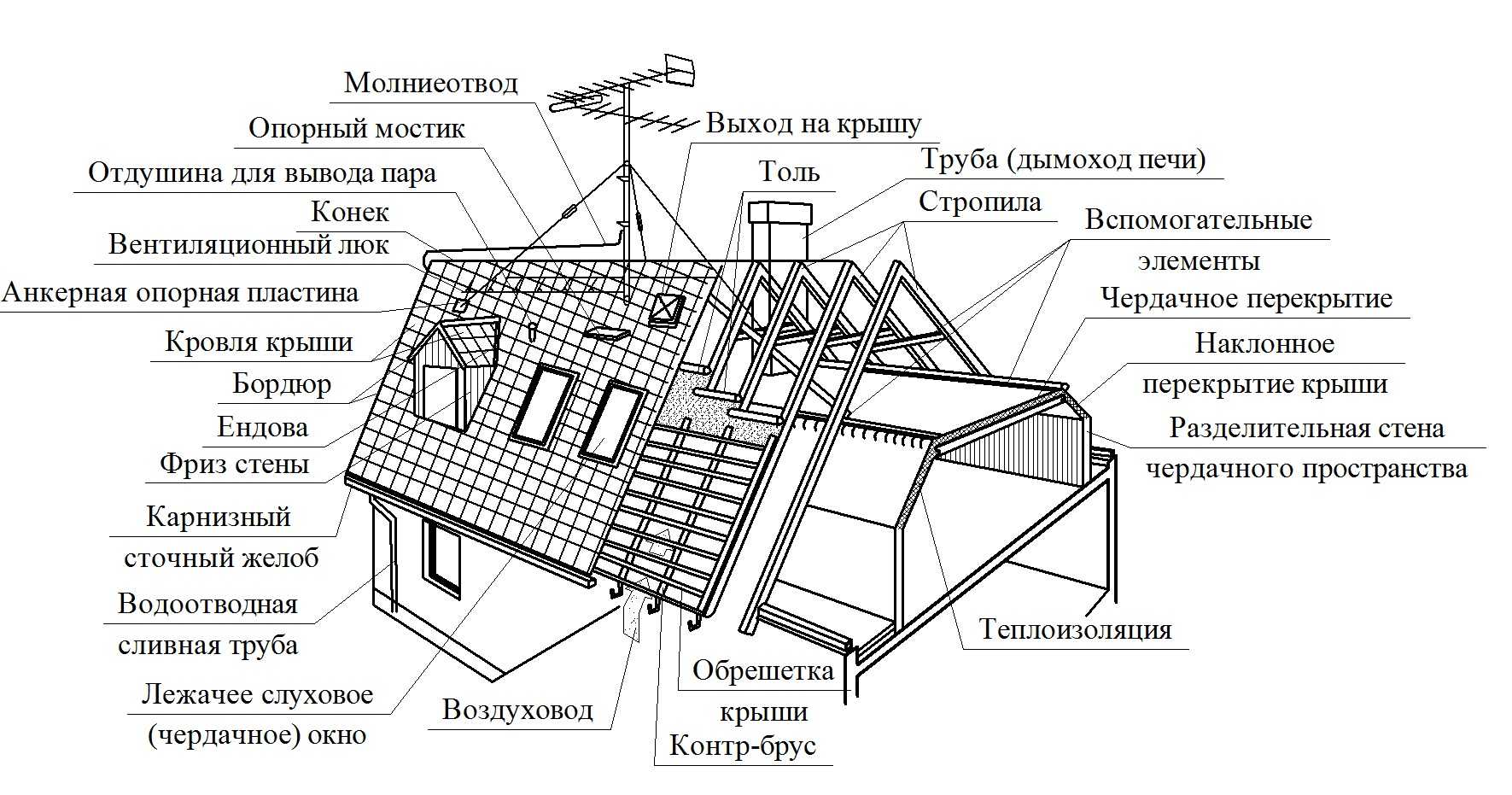

По типам постройки различают кровлю совмещенную и чердачную. Совмещенная кровля – это чердачное перекрытие с уложенной поверх него изоляцией. Для строительства такого проекта нужно предусмотреть установку системы водостоков. Чердачная крыша – это каркас с покрытием из прочного материала. Такой тип постройки может представлять собой двускатную или односкатную конструкцию. Также конструкции могут быть построены в виде шатра или мансарды.

Выбор сделан – начинаем строительство!

Любое строительство начинается с проекта. Проект будущей крыши – ответственный момент. Нужно рассчитать правильный уклон. Он не должен превышать 20° , минимальный уклон должен составлять 3-4°. Следует продумать, каким образом будет сооружен каркас и опоры, какой будет уложен гидроизоляционный материал. При проектировании надо учесть и вопросы оформления, дизайна покрытия.

Процесс возведения

Возведение плоской крыши над домом, сараем, беседкой либо над зданием предприятия не требует особых навыков и опыта.

Процесс возведения плоской крыши для дома с наличием системы отопления разделяется на несколько этапов:

1. На уложенные балки устанавливается настил из досок, который сверху покрывается рубероидом либо толью с большим нахлестом.
2. Над рубероидом укладывается слой утеплителя, в основу которого входит шлак либо керамзит. При засыпке утеплителя нужно придерживаться определённого уклона, в соотношении со сбросом с крыши дождевой воды либо растаявшего снега.
3. На утеплитель крепится специальная стяжка на основе раствора цемента с общей толщиной до двух сантиметров. После её схватывания проводится обработка материала с помощью грунтовки на основе битума. В дополнение на рулонный ковёр наклеивается стяжка.

Специалисты советуют создавать плоскую поверхность с минимальными пролётами, именно так можно снизить трудности по теплоизоляции и гидроизоляции. Крыши, показатель ширины которых больше 600 сантиметров, нужно возводить лишь с оказанием помощи строителей. Неправильный расчёт и распределение всех нагрузок на балочную систему может привести к ужасным последствиям: неправильному распределению общей нагрузки, уменьшению времени использования кровли.

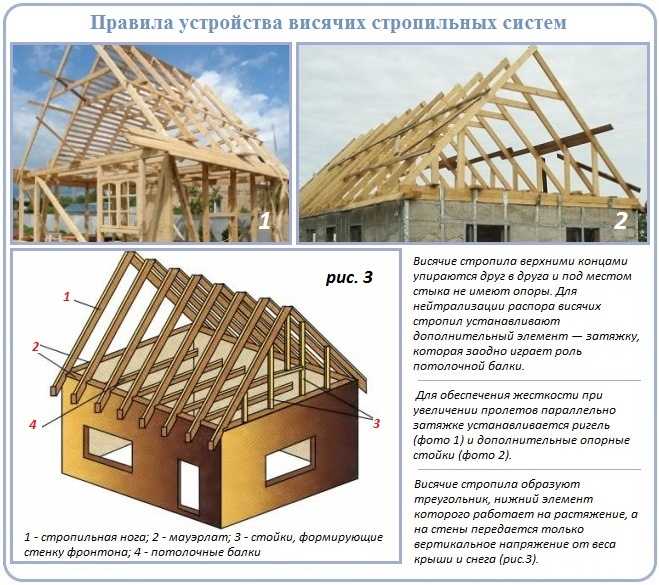

Строительство стропильной системы

Для примера мы рассмотрим пошаговую инструкцию одной из наиболее сложной крыши – четырехскатной. Понимая технологию строительства этой стропильной системы, не составит труда понять технологию и собирать самостоятельно более простые односкатные или двускатные.

Шаг 1. Возьмите две длинные доски, с их помощью легче определиться с длиной стропильных ног, углом наклона скатов и высотой крыши. Доски временно зафиксируйте к вертикальной опоре на стене дома. Поднимайте или опускайте их до тех пор, пока не найдете приемлемое положение. Если размеры дома позволяют, то лучше делать конструкцию стропильной системы такой, чтобы длина ног не превышала 6 м. Такие пиломатериалы можно купить, не будет необходимости наращивать. Наращивание не только отнимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор.

Шаг 2. Залейте армирующий пояс. Он не только увеличивает высоту чердачного пространства, но и дает возможность удлинять свес стропильных ног и дополнительно защищать фасадные стены от атмосферных осадков. Ширина пояса должны равняться не менее 30 см, высота в зависимости от размеров дома.

Как заливать армирующий пояс?

1. Высверлите в стенах отверстия длиной 15–20 см, вставьте в них металлические прутья диаметром 12–15 мм. Обязательно вверху должна быть резьба. Если найти в реализации такие элементы сложно, то можно к обыкновенной строительной арматуре приварить шпильки с резьбой. Расстояние между анкерами примерно 1 м.

2. Установите по периметру дома опалубку. Для этого пользуйтесь обрезными досками 20×150 мм, чтобы их не распирал бетон через 1,5–2,0 м зафиксируйте колышками. Не надо бояться, что армирующий пояс не по всей длине будет иметь идеально ровную ширину, этот элемент при дальнейшем строительстве крыши закрывается.

3. Приготовьте бетон. Раствор надо делать прочным, на одну часть цемента давать часть песка и две части щебня. Приготовить его можно вручную прямо на плитах перекрытия дома или на земле бетономешалкой, а потом подавать массу наверх вручную.
4. Уложите в опалубку арматуру, достаточного одного прутка по всему периметру. Пруток обязательно поднимите минимум на 5 см над поверхностью перекрытия. Он не должен лежать посредине пояса, в таком положении арматура не работает. В качестве подкладок можно использовать любые отрезки дерева или кусочки бетонных блоков.

5. Залейте пояс бетоном, работать надо внимательно, строго выдерживать горизонтальность положения верхней плоскости. Для проверки пользуйтесь обыкновенным уровнем.

Дайте минимум три дня для застывания бетона. Помните, что 50% прочности он наберет лишь через две недели, только тогда конструкцию можно полностью нагружать. Если погода очень теплая и ветреная, то бетонный пояс следует минимум два раза в сутки обильно поливать водой. Бетон набирает прочность не во время высыхания, а во время благоприятного протекания химических реакций, для этого постоянно требуется влага.

Когда бетон застынет, опалубку убирают

Строительство стропильной системы условно состоит из четырех этапов: установки мауэрлата, монтажа подконькового бруса, установки стропил (вальмовых и диагональных) и обустройства обрешетки.

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат — 150х150 мм;
• стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки — 50х150 мм с двух сторон;
• прогоны — 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

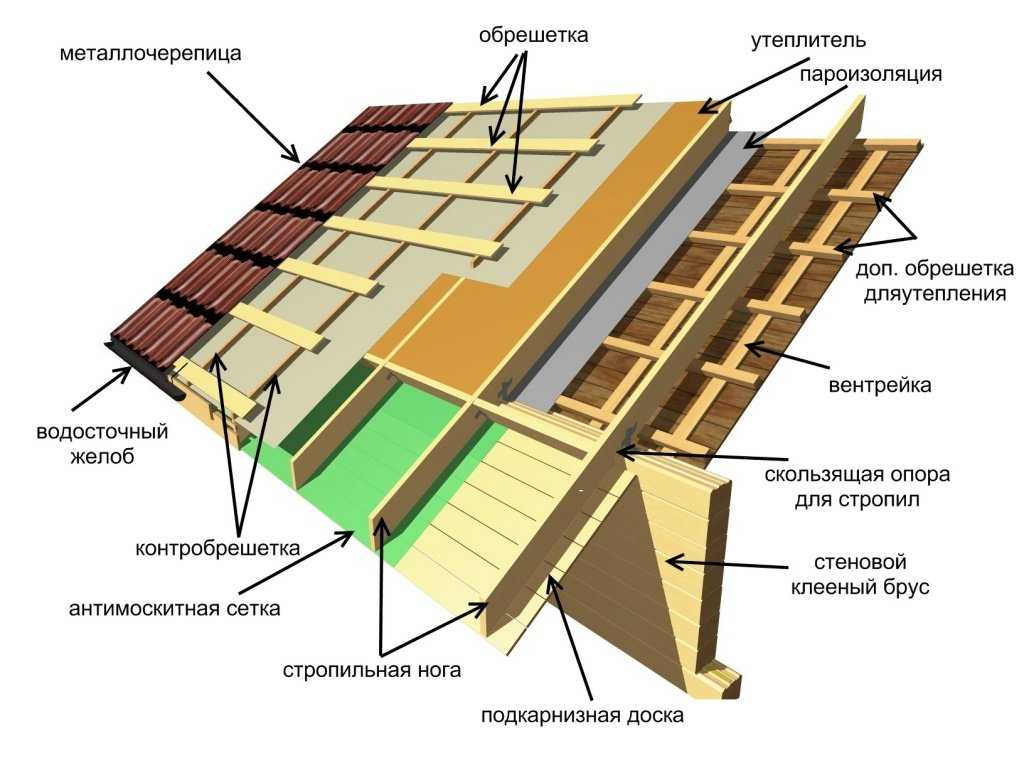

Стропильная системаПравильный состав теплого пирога

Обустройство плоской кровли

В зависимости от наличия отопления в помещении выбирается и соответствующая конструкция крыши. Если гараж не будет отапливаться, то возведение кровли осуществляется по предложенной ниже инструкции.

По периметру всех стен кладутся балки с учетом небольшого уклона (3 см), затем выполняется установка дощатого щита и закрепление рубероида (подробнее: «Как класть рубероид на крышу»). Для надежной фиксации кровельное покрытие прибивается деревянными и металлическими рейками. Они монтируются с шагом в 70 см. На этом работа завершается.

Если же помещение будет отапливаемым, то до того, как построить крышу гаража, рекомендуется ознакомиться с шаблоном выполнения действий.

1. Стены закрываются балками или железобетонными плитами.
2. После этого крепятся листы рубероида с нахлестом от 15 см.
3. Далее укладывается утеплитель, например, из шлака или керамзита, который и формирует высоту уклона крыши.
4. Затем нужно залить цементную стяжку толщиной от 2 см и выждать несколько дней.
5. Поверх стяжки наносится состав из жидкого битума или растопленной смолы.
6. Следующий этап сводится к работе с кровельным покрытием. Подойдут битумные или стекловолоконные материалы на мягкой основе, которые укладываются несколькими слоями с учетом нахлеста (прочитайте: «Как сделать мягкую кровлю»).
7. На каждый стык наносится гидроизолирующая мастика или та же самая смола.

Конструкция готова, осталось утеплить ее внутри минватой или пенопластом, которые во избежание проникновения влаги должны быть покрыты пароизоляцией. В качестве декоративной отделки потолка можно использовать вагонку или фанеру.

Отрицательные стороны двускатной крыши

Основные недостатки, отмечаемые строителями и владельцами домов:

сокращение полезного объема чердака, дефект нивелируется при увеличении угла установки скатов
кровля отличается простотой форм и не подходит для дизайнерских домов
наличие плоских фронтонов портит оформление строения
непригодность для зданий с увеличенной площадью
воздействие атмосферных осадков на стены зданий, расположенные под фронтонами

Несмотря на имеющиеся недостатки, классическая двускатная крыша широко используется при строительстве или реконструкции дачных либо жилых домов. Кровля позволяет использовать чердак для хранения инвентаря или обустройства небольшой мастерской. Конструкции применяются при возведении хозяйственных или временных помещений, не требовательных к вместительности чердака.

Как вам статья?

Полезно14Не нравится3

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Конструктивные особенности плоской кровли

Современные частные строители редко используют плоские кровли для покрытия частных зданий, жилища, в основном это поверхности, которыми может быть покрыта беседка, поверхность гаража, бани и прочих подсобных помещений. Главным образом плоская крыша используется для многоэтажных жилых домов, где по конструктивным особенностям нельзя возвести двускатную кровлю.

Проекты домов и коттеджей с плоской крышей отличаются оригинальностью и эклектичностью. Кроме того, Вы можете обустроить специальный кровельный пирог, благодаря которому отсутствие чердачного (межкровельного) пространства, сыграет Вам на руку.

Плюсы плоской крыши:

1. Очень простая конструкция, нет никаких особенных принципов установки стропил, каркаса и прочих балок;
2. Легкий расчет кровельных материалов;
3. Поверхность такой кровли Вы можете использовать как фундамент для установки различных систем непосредственно на крыше: спутниковые антенны, зимние сады, солнечные батареи и т.д.;
4. Меньшая площадь, в отличие от односкатной или мансардной (нет необходимости в широких свесах).

Но минусы плоской бесчердачной крыши более существенны:

1. Из-за отсутствия угла наклона она часто протекает. Односкатная, двускатная и прочие наклонные типы крыш отлично справляются с самостоятельным отводом воды, но для плоской нужно сооружать специальный водосток;
2. Несколько раз в год загородный домик нужно будет чистить от скопления листвы и снега на кровле;
3. Часто воронки внутреннего водостока замерзают из-за отсутствия чердака.

Но все-таки в виду экономии, недостатки, которые имеет плоская кровля, не очень существенны сравнительно с её достоинствами.

Крыша перевертыш или инверсионная

Данный вид кровли можно использовать как эксплуатируемую и неэксплуатируемую. Своим названием она обязана тому, что пирог кровли в этом случае носит обратный порядок размещения слоев.

Например при стандартном варианте кровли гидроизоляция в любом случае находится сверху утеплителей, здесь все совершенно иначе, то есть гидроизоляция находится снизу, а такое стандартное дополнение как система пароизоляции – отсутствует полностью. По этой причине система гидроизоляции становится максимально защищенной от различных воздействий и соответственно от этого служить она сможет значительно дольше аналогов.

Некоторые специалисты вообще уверены, что применять для утепления можно лишь ЭППС. Объясняется это тем, что полистирол не имеет водопоглощения, у него хорошая прочность и довольно большая плотность.

Следует отметить, что самым примечательным вариантом является именно зеленая кровля, которая вполне может быть уложена и на деревянной основе. Можно использовать и иные сыпучие виды кровель в виде дренажей из гравия, керамзита или колотой пемзы.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

• односкатная;
• двухскатная;
• четырехскатная вальмовая;
• ломаная;
• многощипцовая.

Особенности форм

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток — отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная — самая популярная форма

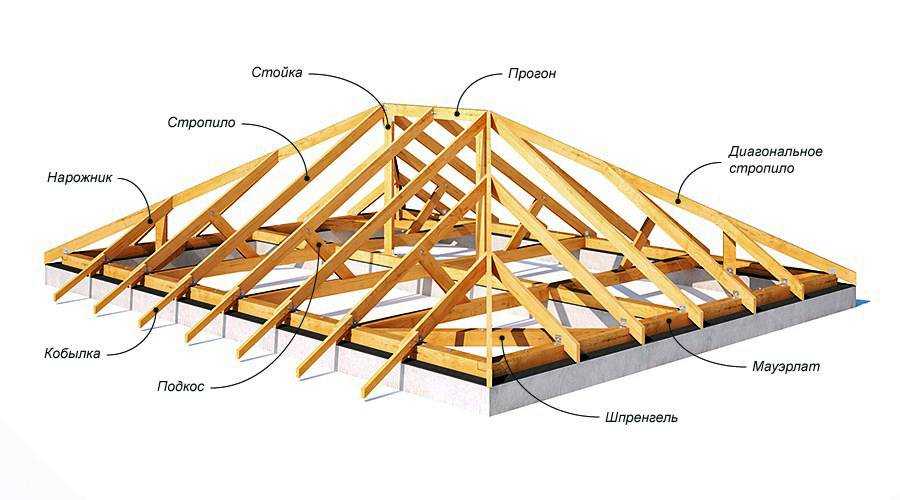

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная — не самая «архитектурная», зато очень эффективная в плане используемого пространства

Расчет конструкции односкатной крыши

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

• Общая ширина строения и длина пролетов между несущих стен.
• Предполагаемый угол наклона ската.
• Общая длина крыши.
• Желаемый материал для кровли.
• Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.
