Двускатная крыша с разными скатами: покоряем геометрию асимметричности

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

Основные виды двухскатных крыш: от стандартной до разноуровневой ↑

• Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
• Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
• Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
• Асимметричная — имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Конечно, это не единственные виды строений. Они могут быть также разноуровневыми. Скаты у подобных строений заканчиваются на различной высоте, а не сходятся у конька. За счет этого формируется конструкция необычной ломаной формы. Конечно, она под силу только мастеру, да и обходится дороже, но это тот случай, когда результат оправдывает средства.

Составные части стропильной системы

1. Мауэрлат: опорная рама для крепления каркаса, расположенная по периметру стен. Необходима для каменных, кирпичных, пено- и газобетонных сооружений. На брусовых и бревенчатых стенах мауэрлат не делают, в качестве опоры служит верхний венец бревен или верхний брус.

Мауэрлат может быть сплошным (из цельного либо составного бруса) либо в виде отдельных брусков, располагающихся только под стропилами.

2. Коньковый брус двускатной крыши. Устанавливается на верхние углы треугольников фронтонов, является второй опорой для стропил. При небольшой длине (до шести метров) предпочтительно выполнять его из цельного бруса. Если длина больше, необходимо использование строительных ферм и монтаж составного прогона.

3. Боковые прогоны. Располагаются параллельно коньку, также опираются на фронтоны. Концы боковых брусьев (так же как конькового) обычно выходят за плоскость фронтона наружу, это позволяет снизить нагрузку на середину кровли.

Чертеж двускатной крыши

4. Стропила. Связывают конек и стены, являются основой для кровельного покрытия. Для усиления конструкции стропила соединяют деревянными или металлическими затяжками. Есть две конструкции стропил: наслонные и висячие, симметричные и двускатная крыша с разными скатами.

Двускатная крыша с разными скатами

Висячие не имеют дополнительных опор в виде внутренних стен дома и других элементов под кровлей, у наслонных такие опоры есть.

5. Дополнительные опоры: раскосы, стойки, диагональные связки, подкосы. Раскос представляет собой диагональную балку, подпирающую фронтон. Вторым концом балка упирается в перекрытие по центру.

Подкос – опора для стропильной ноги: упирается в нее под углом в 45 градусов.

Стойки – вертикальные балки, которые используются при устройстве мансард и других «ломаных» крыш: такие конструкции требуют монтажа дополнительных боковых прогонов, под них и делаются вертикальные опоры.

Диагональная связка – усиливающий элемент конструкции в ветреных районах. Это балка, которая связывает между собой соседние стропила по диагонали, от нижнего конца одной ноги к середине другой.

6. Карнизные свесы. Существуют для защиты стен от осадков. Для этой цели либо сами стропила продлевают за стену на расстояние около полуметра, либо нашивают на стропила дополнительные доски, т.н. кобылки.

Расчет стропильной системы двускатной крыши

1. Производится расчет стропильной системы двускатной крыши. Сюда входит ветровая и снеговая нагрузка, а также вес кровельного покрытия. Для разных регионов климатические показатели различны, т.е. разнятся значения ветровой и снеговой нагрузки.

Вес покрытия зависит от материала, на котором вы остановили выбор, и указывается в его технических характеристиках.

2. По итогам расчета нагрузок корректируется угол наклона крыши и составляется проект конструкции: количество элементов, шаг стропил двускатной крыши, необходимость дополнительных опор, толщина и материал составных частей.

Шаг стропил двускатной крыши

Пошаговая инструкция по монтажу двускатной крыши своими руками

Шаг 1. По наружным стенам на всем периметре здания, а также внутренним, прикрепить мауэрлат и лежень. Крепежом служат анкерные болты, которые с внутренней стороны нужно дополнить крепкой пластиной из металла.

Шаг 2. Под мауэрлат, материалом для которого служит брус сечением 100–150 мм, проложить гидроизоляцию из рубероида.

Шаг 3. Поверх мауэрлата и лежня напротив стропил прикрепить балки перекрытия, которые представляют собой обрезную доску 50 * 100 мм. Чтобы передвижение по ним было безопасным, проложить черновой пол, который обязательно закрепляется саморезами или гвоздями.

Шаг 4. На лежень под коньковым прогоном установить стойки с шагом 2 м. Они прикрепляются посредством мощных металлических уголков, пластин или гвоздей. Стойки выровнять по вертикали при помощи ватерпаса и на время закрепить любым доступным способом. После этого на выровненные опоры уложить коньковый брус, который скрепляется таким же образом.

Шаг 5. Изготовить стропильные ноги из обрезной доски. Сначала следует подготовить шаблон первого стропила. На нем нужно замерять угол спила в месте прикрепления к коньковому брусу и мауэрлату. Шаблон примерять по обеим сторонам крыши в точках крепления стропильных ног.

Шаг 6. Убедившись в правильности запила, по сделанному шаблону изготовить остальные стропильные ноги. Если мауэрлат и коньковый брус имеют строго горизонтальное положение, шаблон во всех местах можно не примерять.

Шаг 7. Если длина доски позволяет, нужно оставить свес с крыши размером от 30 см. В случае, когда длины не хватает, нужно удлинить стропила, прикрепив к ним дополнительную доску (кобылку).

Шаг 8. Сверху нужно скрепить стропила посредством металлических пластин и гвоздей. В качестве крепежей стропил к мауэрлату берутся металлические скобы. Один край вбивается в доску, другой – в мауэрлат. Для надежности используются дополнительные уголки и гвозди.

Шаг 9. Осуществляя монтаж стропил двускатной крыши большой ширины, нужно укрепить их при помощи подкосов, которые присоединяются к опорной стойке, стоящей на лежне, и самим стропилам под углом. После установки всех стропил нужно произвести контрольное измерение их длины. Если нет нужды в корректировке, к торцам доски прибить ветровую планку.

Декоративное оформление элементов крыши после монтажа

Последний этап завершения экстерьера кровли – устройство торцевой стены, или фронтона двускатной крыши. Это позволит замаскировать пустоты в Л-образной конструкции скатов, которые опираются «ногами» на карниз. В двускатной кровле таких торцов два. Они выполняют важную функцию, являясь остовом для стропил.

Для деревянной постройки достаточно легкой отделки, которая осуществляется после того, как монтаж двускатной крыши и кровельного покрытия полностью завершен. Можно обшить фронтон вагонкой, выполненной из дерева или пластика.

Если выбор сделан в пользу пластика, его лучше прикрепить на фанерный лист, который фиксируется к обрешетке посредством саморезов. Это нужно для термоизоляции подкрышного пространства, ведь пластик сам по себе не способен удерживать тепло.

Панели соединяются между собой специальными замками, которые расположены в кромках по всей длине. Сайдинг может укладываться как по горизонтали, так и по вертикали.

Углы и края оформляются посредством доборных деталей, которые желательно приобретать от того же производителя, что и сама обшивка.

Важно помнить и о необходимости ветрозащитного и гидрозащитного слоя, который крепится на обрешетку под декоративную обшивку

Виды двускатных крыш

Исходя из названия, двускатная крыша предполагает конструкцию, состоящую из двух плоскостей, которые соединяются кверху под углом. Форма такой кровли напоминает треугольник. Однако эта фигура может отличаться, как и сами двускатные крыши.

Могут быть отличными и углы между скатами в одном и том же доме. Таким образом, можно выделить несколько видов двускатных крыш:

1. простая симметричная;
2. простая ассиметричная;
3. ломаная (как внешний, так и внутренний излом).

Каждый из этих видов имеет преимущества и недостатки, поэтому при выборе нужно ориентироваться на индивидуальные обстоятельства.

Простая симметричная крыша

Монтаж двускатной крыши этого вида самый популярный среди тех, кто занимается строительством самостоятельно. Внешний облик такой кровли выглядит аккуратно, а под ней остается просторный чердак. Отличительная черта такой крыши, исходя из названия, – форма простого равнобедренного треугольника. Симметрия такой конструкции уравновешивает внешний вид любого дома.

Простая асимметричная крыша

Монтаж двускатной крыши данного типа предполагает смещение конька в сторону. Поэтому треугольник, формируемый скатами, становится разносторонним. Такая конструкция выглядит более современно и подходит для домов, выстроенных в новых дизайнерских стилях.

Невзирая на эффектный внешний вид, ассиметричная кровля имеет две серьезные особенности, которые нужно учитывать, совершая выбор в ее пользу:

• размер чердака будет уменьшен;
• распределение нагрузки на несущие конструкции неравномерное.

Такая конструкция кровли подходит для домов, где возникает необходимость присоединения дополнительных помещений, которые можно довести под самую крышу. Однако расчеты в этом случае нужно сделать очень тщательные.

Ломаная крыша

Самый сложный тип конструкции, который предполагает привлечение профессиональных кровельщиков. Если посмотреть специальные видео, монтаж двускатной крыши можно осуществить и своими руками, однако, как и в предыдущем варианте, нужно сделать правильные расчеты, чтобы неравномерная нагрузка не привела к выходу из строя несущей конструкции дома.

Под такой кровлей можно построить полноценный второй этаж или мансарду с жилыми помещениями. Поэтому такой тип двускатной крыши часто называется мансардной.

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Устройство двускатной крыши

Предварительно необходимо разработать план, учесть климатические особенности местности и определиться с углом ската крыши.

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную гидроизоляцию.

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать здесь.

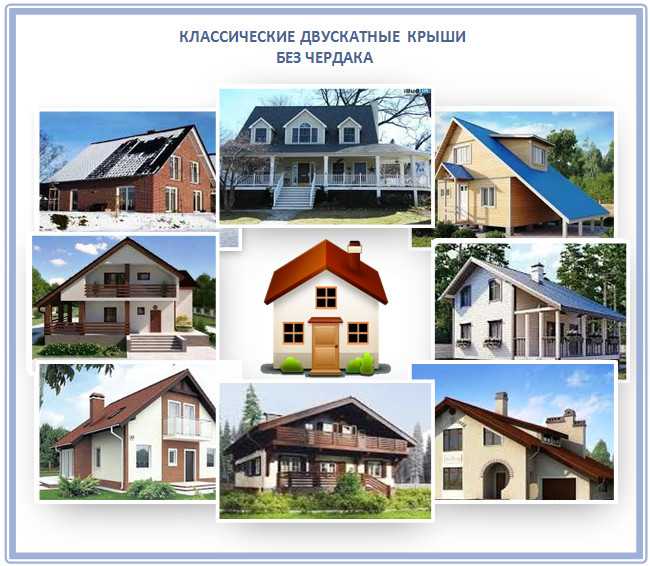

Двухскатные крыши частных домов фото:

Тип дома с двускатной крышей

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

• Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
• Стропильная нога — составная часть, несущая на себе кровлю;
• Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
• Затяжка — часть, объединяющая конструкцию у основания;
• Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
• Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
• Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
• Обрешетка — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
• Фронтон – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений, а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

• Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
• Провести хорошую теплоизоляцию во избежание неравномерного прогревания помещения;
• Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
• Обеспечить надежную гидроизоляцию;
• Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

голоса

Рейтинг статьи

Обзор самых удачных проектов и примеров строительства

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

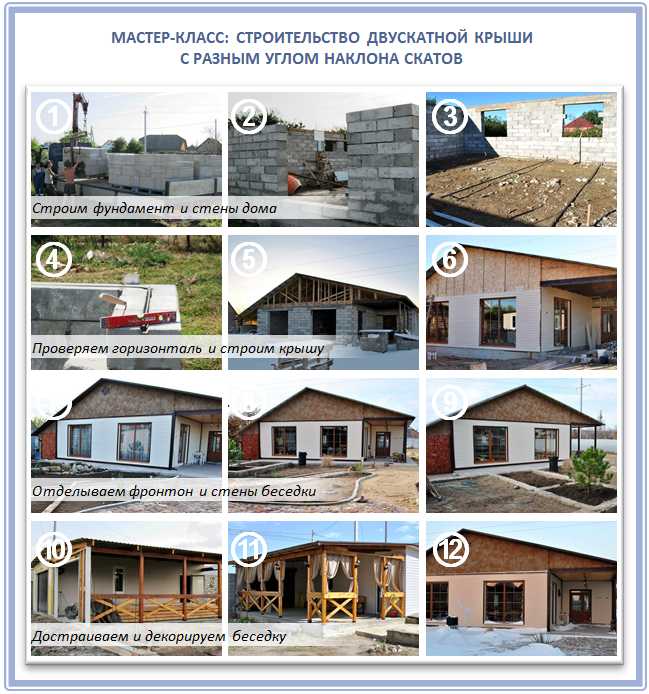

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

Разная длина скатов, но один угол наклона

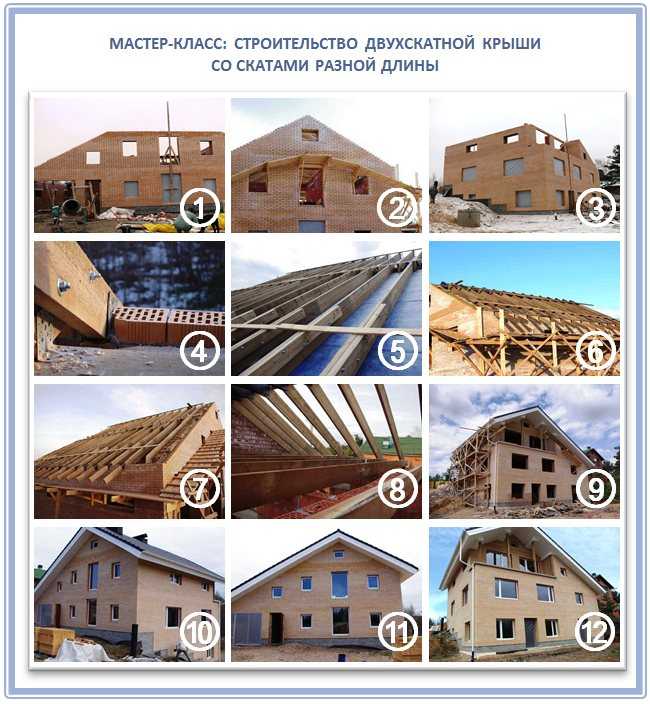

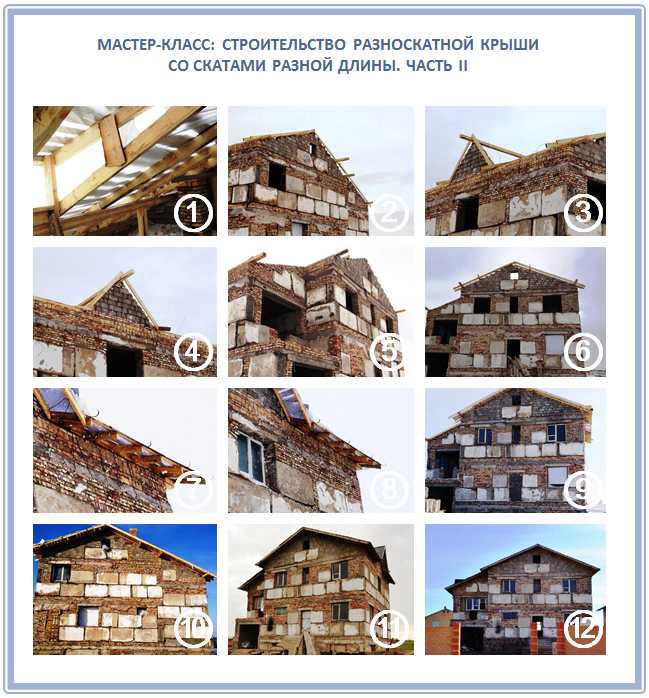

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса

Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Уклон ската – один из важных параметров ↑

Угол наклона двухскатной крыши может меняться в довольно значительном диапазоне – 11°– 45° и больше. Он зависит от кровельного материала, климатических условий и архитектурных решений. Чем климат теплее и суше, тем крыша может быть более пологой. Чем она круче, тем меньше на ней скапливается снега, а, значит, снеговая нагрузка будет меньше.

При угле наклона в 45° вес снежного покрова вообще можно не учитывать.

План кровли нужно составлять также с учетом ветровой нагрузки. С увеличением уклона давление ветра резко увеличивается, что вынуждает усиливать стропила и обрешетку.

При изменении угла наклона стропил от с 11° до 45° давление ветра увеличивается в 5 раз. Поэтому в регионах с постоянными сильными ветрами рекомендуется делать крышу более пологой.

В случае нестандартного варианта можно также учесть, что двухскатная с разными по высоте сторонами позволяет получить крышу для веранды или оформить над террасой навес .

Угол наклона определяет также выбор материала для кровли. Например, для черепицы — с наибольшей крутизной.

Достоинства и недостатки разноскатных крыш

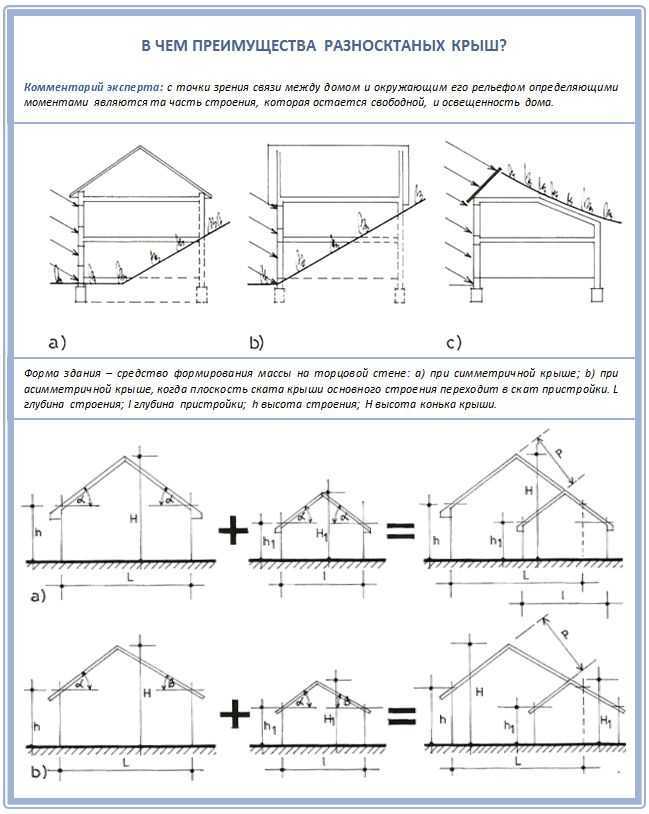

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.

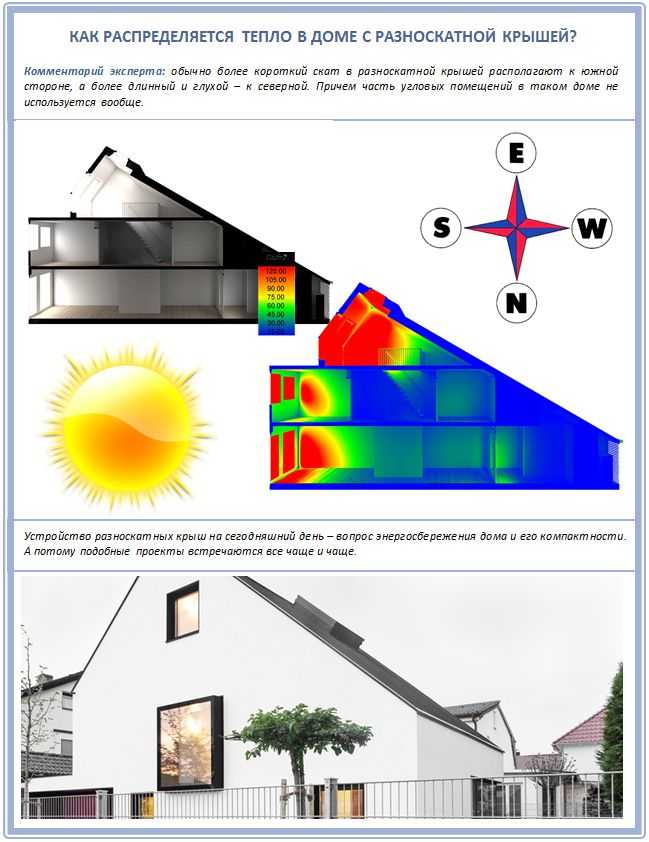

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

• Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
• Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

Выбор конструкции кровли в зависимости от уклона крыши
