Рекомендации, как самостоятельно возвести стропильную систему двухскатной крыши с мансардой

Преимущества и недостатки

Мансардная крыша, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:

1. Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
2. Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
3. Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
4. Доступность. Все используемые материалы недороги и доступны для приобретения.
5. Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.

Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:

• Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
• Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
• Конструкция предполагает возможность потери тепла в отопительные период.
• Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

Расчет мансарды: определение размеров и площади помещения при проектировании

Высота мансарды зависит от ширины дома, уклона крыши и ее конфигурации. При планировании чердачного этажа в квартире, или в частном доме, оптимальной считается высота мансардного этажа, составляющая не менее 2,5 м. Однако жилой площадью принято считать пространство и с меньшей высотой. Данная величина регулируется нормативом СНиП 2.08.01-89, и зависит от угла наклона конструкции.

Например, при уклоне кровли в 30 градусов, высота наклонного потолка должна быть 1,5 м, при 45 градусах — 1,1 м, свыше 60 градусов — 0,5 м.

Схема соотношения высоты стены мансардного этажа и угла наклона стропильного каркаса

В самых низких местах чердачного помещения минимальное расстояние от чердачного перекрытия до мауэрлата должно составлять не меньше 0,4 м. Это необходимо для того, чтобы периодически проводить осмотр и ремонт нижних частей стропил, а также в целях обеспечения противопожарной безопасности.

Расчет площади мансарды

Для расчета площади мансарды при составлении проекта, следует схематически разделить плоскость на простые геометрические фигуры — квадраты, прямоугольники, трапеции, затем вычислить площади каждой из этих фигур, и в конце их суммировать.

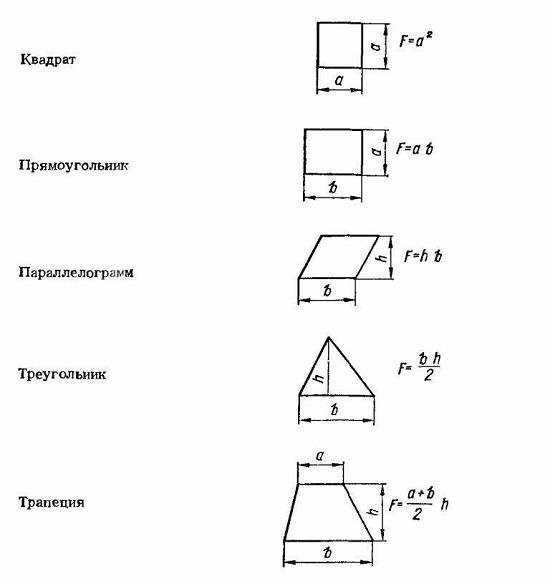

Формулы вычисления площади различных фигур

Расчет площади скатной кровли при планировке

Как рассчитать площадь кровельной поверхности при составлении проекта?

Для определения площади многоскатной кровли, необходимо узнать площадь каждого из скатов. Так, например, для двускатной конструкции данный показатель следует умножить на два.

Мансарда своими руками, схема для расчета площади скатов при проектировании конструкции

Так, если вы к дому размером 9*15 м пристроили двускатную мансарду, длина стропил конструкции = 4 м, свеса равен 0,7 м, то вычислить площадь скатов можно по формуле: (9 + 0,7 + 0,7) * (4 + 0,7) = 48,88 м2*2=97,76 м2 .

Для расчета вальмовой крыши следует сложить значения площадей всех ее скатов: двух треугольных и двух трапециевидных.

Формула расчета скатов вальмовой кровли

Расчет размеров мансарды

Кроме площади будущего чердачного помещения, при разработке плана следует определить и его высоту. Вычислить ее также можно по специальной формуле:

Высота мансарды будет равна высоты конька стропильной конструкции.

Например: вычислим высоту мансарды для дома 9*15 м с углом наклона стропил в 30 градусов.

Для этого ширину дома (9 м) делим на 2, получаем b=4,5. Тангенс 30 градусов = 0,57. Вычисляем высоту мансарды: a=4,5*0,57=2,56 м.

Схема мансардной крыши с двумя скатами

Этапы строительства двухскатной мансардной крыши своими руками

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Расчёт стропильной системы

Исходные данные для расчёта берутся из предварительно разработанного проекта. Для примера рассмотрим схему устройства кровли при наличии мансарды.

В проектном чертеже указываются размеры, места усановки и материал всех элемениов кровельной системы

Основным показателем, рассчитываемым в первую очередь, является шаг стропил в зависимости от планируемого финишного покрытия. Так, для установки керамической черепицы шаг стропил должен быть не более 60 сантиметров, а если планируется установить пластиковое покрытие или мягкую кровлю, этот показатель может быть увеличен до 120–150 сантиметров. Опять же, нужно учитывать характер нагрузок — сочетание воздействия ветра и снега — и установить оптимальный угол между скатами кровли.

Порядок расчёта количества стропил

Для примера рассмотрим устройство кровель для дома длиной 10 метров. Принимаем в первом приближении расстояние между стропильными ногами равным 80 сантиметрам. Тогда их понадобится: 1000 : 80 + 1 = 13,5. Поскольку число стропил должно быть целым, округляем результат до 13. В таком случае точное расстояние между ними составит 1000 : 13 = 769 (миллиметров). Это точное значение промежутка между осями стропильных ног.

При расчёте потребности в материалах нужно учитывать их раскраиваемость. В случае с материалами из древесины их длина может составлять 4 или 6 метров. В процессе проектирования нужно подбирать размеры деталей с учётом образования наименьшего количества обрези. Обрезки древесины хвойных пород непригодны даже на дрова для печей.

Материалы для стропильной конструкции

Всё большее распространение получают составные профилированные материалы из древесины. К таковым относятся:

1. Двутавры деревянные. Эти изделия интересны тем, что они изготавливаются в основном из отходов древесины. Опорные поверхности из многослойной водостойкой фанеры и стенка из ОСП. Такие конструкционные материалы имеют несущую способность не меньшую, чем цельный брус. Требования к антибактериальной противопожарной обработке гораздо мягче, материал уже прошёл все защитные обработки в процессе производства. При этом он не подвергается растрескиванию, а его механические свойства одинаковы во всех направлениях.
2. Швеллеры деревянные. Их производят таким же образом, как и двутавры. Основное применение — несущие элементы деревянных конструкций. Прочностные характеристики такого профиля выше, чем у древесины натуральной и деревянного двутавра. Часто такие изделия производятся из массива древесины хвойных пород. Тем самым значительно снижается вес конструкций и нагрузка на фундамент.
3. Брус клеёный. Этот материал нечасто применяется для монтажа именно стропильных каркасов. Основное его применение — кладка срубов. Для них используют брус с сердцевиной из обычной хвои и крайними пластинами из дорогих пород древесины: дуба, лиственницы и других ценных материалов. Для стропил используется брус из однородных пластин повышенной длины на высоконапряженных участках системы.
4. Металлические профили. Для сборки стропильных каркасов применяются не так часто. Наиболее удобным для монтажа материалом является профильная труба. Недостатком металлопрофиля является необходимость периодического проведения мероприятий по защите от коррозии. Элементы стропильной системы, как правило, наглухо закрыты кровельным пирогом и внутренней отделкой помещения мансарды, что сильно затрудняет доступ для обслуживания.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

• остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
• классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
• ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

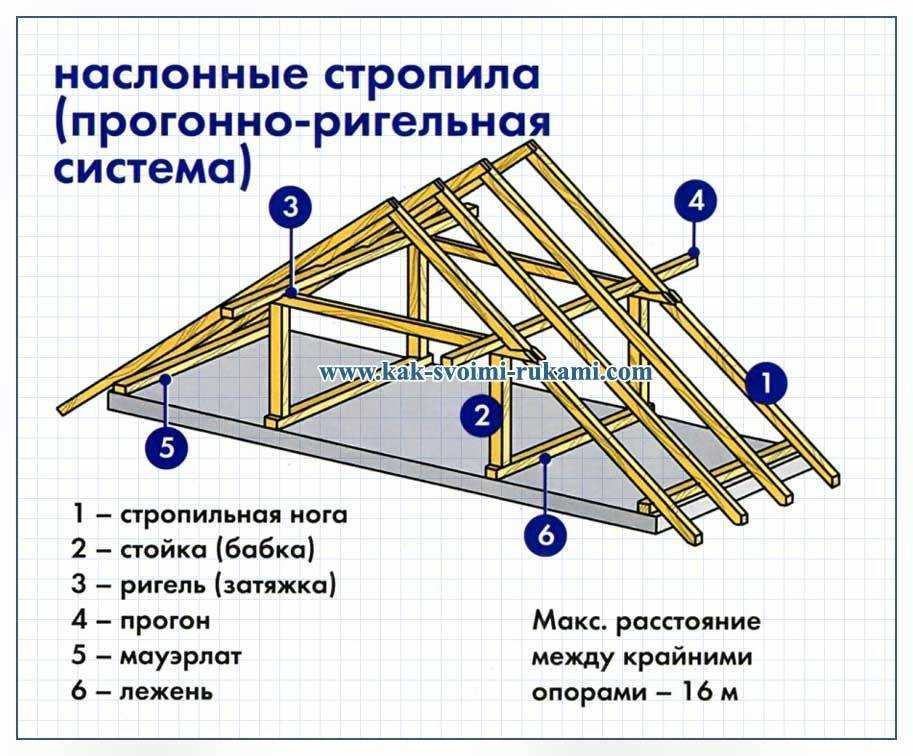

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней — в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

• В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши ;
• Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки .

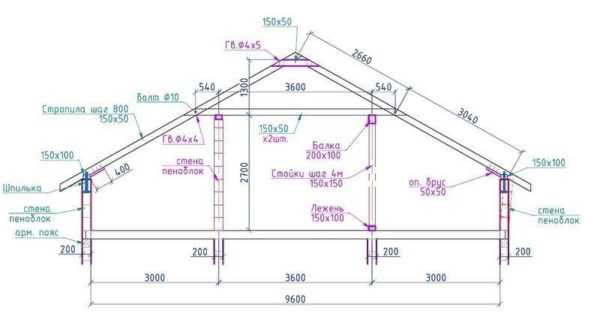

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже .

Определяем количество стропильных арок. Для этого:

Делим длину строения на расстояние между опорами. Для небольшого загородного дома оптимальный шаг установки стропил – 1 м. Если длина дома — 8 м, то количество арочных конструкций составит:

Этапы строительства двухскатной мансардной крыши своими руками

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Схемы

Теперь пришла очередь чертежей и схем.

Двускатная крыша

Устройство двухскатной крыши с мансардой и холодным чердаком над ней.

Большой пролет кровли вынуждает использовать центральную стойку, на которую опираются наслонные стропила. Боковые стойки придают скатам дополнительную жесткость и служат каркасом для стен мансарды.

Устойчивость по отношению к снеговой нагрузке обеспечивает пара ригелей: первый служит основой для горизонтального утепленного потолка, второй скрыт в холодном чердаке.

Схема мансардной конструкции при ширине крыши менее 6,5 метров.

Еще одна, более простая стропильная система двухскатной крыши с мансардой. Центральная стойка отсутствует. Укороченный ригель делает потолок ломаным: горизонтальная центральная часть соседствует с наклонными участками.

Ломаная крыша

Устройство стропильной системы мансардной крыши с ломаными скатами.

У ломаной мансардной крыши стойки всегда устанавливаются точно под изломом. Стягивающий изломы друг с другом ригель обеспечивает максимальную жесткость конструкции. Увы, у такой схемы есть серьезный недостаток: потолок остается сравнительно низким даже в центре мансарды, хотя высота конька позволяет поднять его еще на несколько десятков сантиметров.

Вальмовая крыша

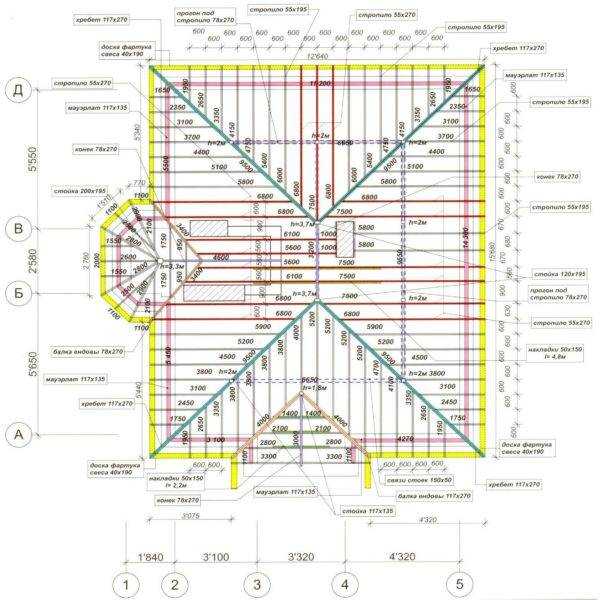

Стропильная система вальмовой крыши с мансардой.

Здесь жесткость обеспечивается накосными (угловыми) стропилами со стойками в середине их длины. Стойки соединяются между собой горизонтальными связями. Нарожные стропила опираются на накосные и образуют прочное основание для кровли.

Односкатная крыша

Варианты стропильной системы односкатной мансардной крыши.

У единственного ската на первое место выходит проблема обеспечения устойчивости к снеговой нагрузке, поэтому при пролете свыше 4,5 метров стропилам нужны дополнительные опоры.

На схеме показаны варианты их монтажа:

• При пролете до 6 метров достаточную жесткость обеспечит установка косой подстропильной ноги;
• Центральная стойка с парой подстропильных ног позволяет увеличить пролет до 12 метров;
• Две промежуточные стойки с косыми ногами и связкой между ними дают возможность сделать 16-метровый пролет.

Полувальмовая крыша

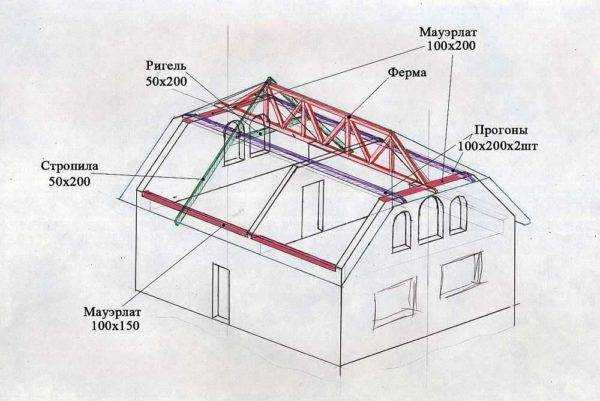

Конструкция полувальмовой крыши с центральной фермой.

Высота фронтонов позволяет переложить на них основную нагрузку. На фронтоны опирается сборная ферма, которая служит опорой для боковых стропил. Для большей жесткости стропильные ноги связаны между собой ригелями и продольными прогонами.

Особенности двухскатной мансардной крыши

1. Возможность увеличения жилой площади дома, примерно, в 1,5 раза.
2. Дешевизну сооружения, по сравнению с надстройкой второго этажа или пристройкой части дома.
3. Отсутствие необходимости в усилении фундамента и несущих стен здания.
4. Простоту монтажа и отделки.
5. Рациональность мансарды, на территории которой можно оборудовать полноценную комнату (для этого необходимо подвести все коммуникации).

Из недостатков двухскатной крыши с мансардой можно отметить:

Необходимость устройства более высокой кровли с длинными скатами, что повышает стоимость конструкции и нагрузку на опоры дома.

Теплопотери в зимний период, требующие качественного утепления кровли.

Чрезмерный нагрев мансардного помещения летом, из-за чего придется уделить внимание изоляции комнаты, вентилированию и кондиционированию воздуха.

Ясно одно – прежде, чем решиться на строительство крыши с мансардой, необходимо взвесить все «за» и «против». А главное – сделать все инженерные расчеты, чтобы убедиться в возможности возведения такой постройки и ее безопасности для людей.

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

• фронтон – торцевая часть скатов кровли;
• мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
• стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
• конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
• стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
• лежень – горизонтальный брус, на который монтируются стойки;
• прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
• затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
• подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
• обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Обрешетка, контробрешетка, утепление

После монтажа стропильной системы двускатной крыши делается обрешетка. Ее шаг, а также наличие контробрешетки зависит от кровельного материала и наличия слоев гидро-, тепло- и звукоизоляции. Для мансарды, которая будет использоваться как жилое помещение, такие слои обязательны. Исключением могут быть лишь постройки в южных регионах, где холодной погоды практически не бывает.

Чтобы защитить обитателей мансарды от холода и сырости необходимо сделать так называемый кровельный пирог. Утепляющий слой, например минеральная вата, при соприкосновении с водой теряет значительную часть своих теплоизолирующих свойств. А если в намокшем состоянии она замерзнет, то впоследствии просто рассыплется, став совершенно непригодной.

Обрешетка двускатной кровли

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

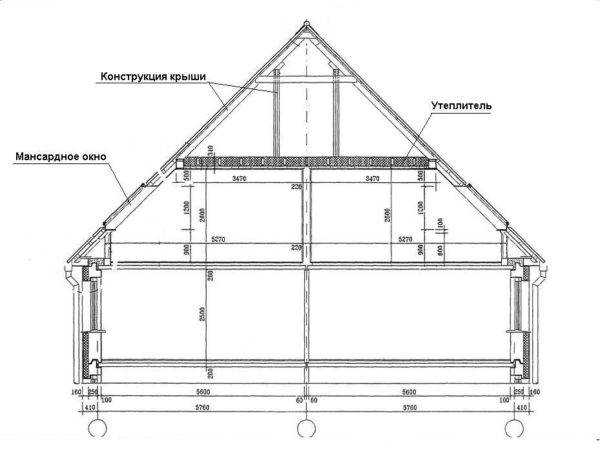

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

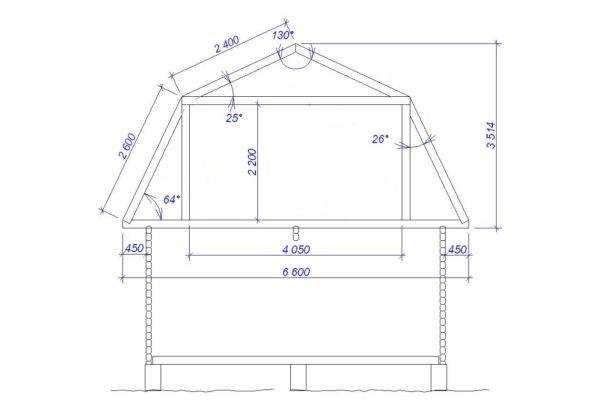

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку

Правила подбора оптимальной формы мансардной крыши

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

1. Вагонка.
2. Блок-хаус.
3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой
