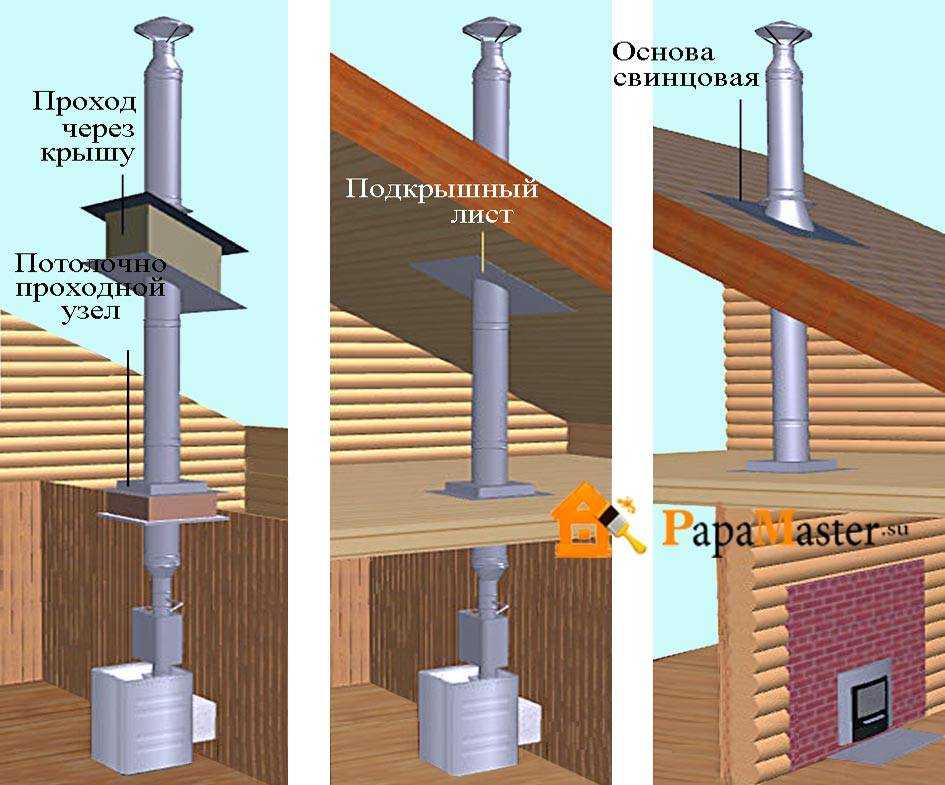

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Дымоход и кровельный пирог

Чтобы проход кровли дымоходом отличался максимальной надежностью, необходимо соблюсти единственное требование — обрешетка под кровельным материалом должна обладать повышенной жесткостью с равномерным распределением нагрузки, исходящей от элементов крыши и природных факторов (ветер, снег).

При монтаже дымохода, который имеет прямоугольную форму, в большинстве случаев на определенном участке крыши потребуется осуществить демонтаж каркаса. Обычно происходит удаление части стропильной ноги.

Естественно, что наилучшим вариантом станет создание отдельной зоны в узле прохода дымохода через кровлю. Труба должна отделяться от кровли с помощью стропил (в боковой части дымохода) и поперечных балок между стропилами (в верхней и нижней точках трубы).

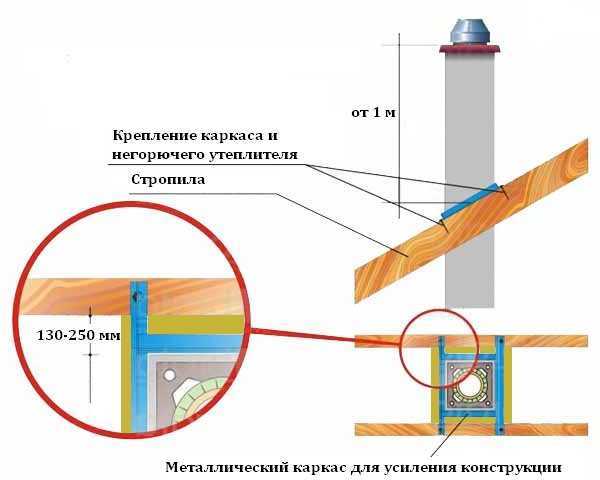

Чтобы не произошло снижения несущих характеристик конструкции, дымоход оборудуется дополнительной обрешеткой с закреплением на ней пароизоляции и гидроизоляции. Гидроизоляционный материал фиксируется с помощью каркаса, а пароизоляционная пленка — элементами обрешетки, предназначенными для крепления отделочного материала.

Для создания наиболее эффективной защиты конструкции от негативного воздействия влажной среды, гидроизоляционный и пароизоляционный материалы укладываются по всей крыше без разрывов. Укладываемые материалы защищаются от влаги с помощью специальной клейкой ленты, которая без стыков соединяет материалы с трубой и деревянными элементами.

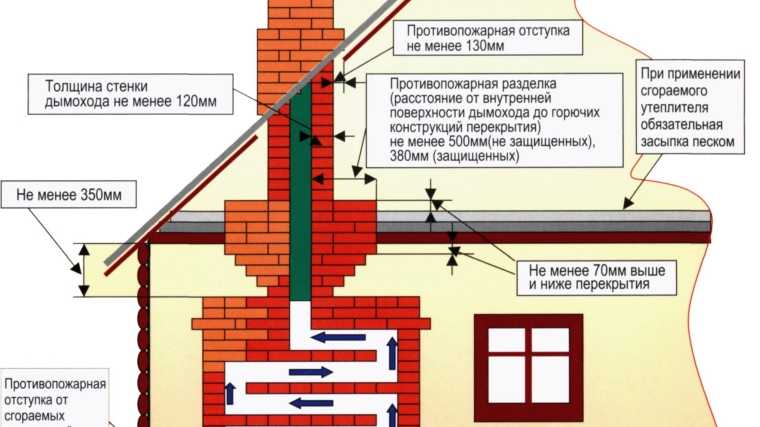

Для достижения оптимальной пожаробезопасности расстояние между элементами крыши, которые изготавливаются из воспламеняющегося материала, и самим дымоходом должно превышать 13 см. Проход дымохода через кровлю заполняется негорючим материалом (например, каменной ватой).

Как сделать гидроизоляцию?

Герметизация крыши вокруг дымохода

В настоящее время на строительном рынке представлено большое разнообразие материалов, подходящих для этих задач, которые могут быть стальными, асбестобетонными или кирпичными.

Выпускаются они в виде рулонов или плит, поэтому всегда можно подобрать то, что подойдет к вашей печи.

Самыми популярными являются плиты, сделанные из миллитового кремнезема, которые еще называются каолинами.

Этот материал отличается повышенной прочностью и гибкостью, и способен переносить перепады температуры, не подвергается горению, и не выделяют вредных веществ в атмосферу. Могут использоваться не только для изоляции дымоходов, а также для саун, бассейнов и бань.

Эти материалы делятся на:

Вату МКРР-130;
Рулонный фильтр МКРФ-100;
Плиты МКРП-340.

От цифрового индекса зависит, насколько плотным будет материал.

Плюсы дымоходов, имеющих изоляцию:

Повышается тепловая эффективность печей.
Использовать печи становится безопаснее.
Гидроизоляция придает эстетичность.

Нагревание дымовой трубы происходит из-за газов, которые выходят из печи. Благодаря этому поддерживается щадящий тепловой режим.

Изоляция дымохода в «теле» перекрытия.

Влага, которая выделяется из топлива выходит в атмосферу вместе с дымовыми газами и поэтому не происходит оседания конденсата.

Благодаря этому происходит увеличение КПД печи, и ее конструкция служит дольше, также в ней не образуются трещины от высокого давления.

Давайте рассмотрим устройство гидроизоляции на двускатной крыше на примере трехуровневой гидроизоляции. Что это значит?

Первый уровень — приклеивается при помощи битумной мастики супердиффузная мембрана к трубе. Для этого грунтуется труба при помощи полимерно-битумной мастики и, заворачивая края мембраны наверх, она приклеивается.
Теперь даже в том случае, если влага сможет попасть на мембрану, то в то место, где происходит соединение трубы с крышей, она не попадет.
Второй уровень включает в себя устройство нижнего и верхнего галстуков, сделанных из металлических уголков. Листы нужно уложить с нахлестом верхних на нижние так, чтобы воды всегда смогла скатываться вниз. Нижний лист по правилам нужно продлевать до свеса крыши, но можно оставить и коротким.
Правда, тогда нужно будет убедиться в том, что влага будет попадать на мембрану, ведь главная задача заключается в том, чтобы обеспечить отвод влаги от трубы. Уголки нужно закрепить на бруски обрешетки, сделанные дополнительно, затем все обработать герметикам и посадить на дюбель гвозди.
Следующим уровнем укладывается ондулин встык на конструкцию: двускатная мансардная крыша. Герметизация стыков делается битумной мастикой, затем укладывается пластиковый покровный фартук. Он делается на нижней части и герметизируется ондуфлешем по кругу. Ондуфлеш – это битумно-каучуковая гидроизоляционная лента, которая с одного края прикрепляется к уголку, а вторым к ондулину.

Теперь давайте поговорим про вентиляционные трубы на крыше. Многие спрашивают, почему делать вентиляцию, выходящую на крышу, лучше.

Причин этому много:

Эффективность вытяжки будет одинаковой не зависимо от направления ветра.
Работающий электродвигатель не будет слышан в доме.

Благодаря современным устройствам можно осуществить вывод через вентиляцию разного назначения, а также различные дополнительные агрегаты и приспособления:

Флагштоки, антенны и трубы.
Вентиляция пространства, расположенного под кровлей.
Проветривание помещений изнутри – жилых и подсобных помещений, канализационных стояков, кухонных вытяжек, центральных пылесосов.

Соединение

Можно сделать проход трубы через крышу любого типа: скатную или плоскую, которая имеет любое кровельное покрытие. Чтобы это сделать применяются элементы, предназначенные для прохода. Вентиляция пространства расположенного под кровлей.

Как уже отмечалось ранее, в кровле постоянно образовывается конденсат. Это происходит из-за высокой влажности, которая вызывает грибки и плесени. Впрочем, если сгниют стропила, то крышу они не смогут держать.

От конструкции кровли и вида кровельного материала зависит выбор изделия, к примеру, такая конструкция, как шатровая мансардная крыша, потребует дополнительных усилий.

Такая вентиляция осуществляется благодаря перепаду температуры и давления. Стоит отметить, что под крышей происходит движение воздуха снизу вверх.

Воздух попадает через отверстия, сделанные в карнизе, а обратно через аэраторы. Устанавливать их нужно настолько высоко, насколько это возможно. Чтобы они работали нормально нужно обеспечить им приток воздуха, поступающего из-под карнизов.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Основные методы и материалы для герметизации печной трубы

Существует несколько эффективных методов, как заделать трубу на крыше из профнастила, каждый из которых обладает рядом преимуществ и недостатков. Герметизация печной трубы на крыше чаще всего выполняется при помощи защитных фартуков и эластичных колпаков.

Эластичный колпак

Для гидроизоляции проходов круглого сечения рекомендуется использовать эластичный колпак. Для его производства используется прочный и долговечный латекс, который должен выдерживать значительные перепады температур и постоянное воздействие прямых солнечных лучей.

Монтаж колпака производится в такой последовательности:

Узкую часть колпака необходимо обрезать, чтобы латекс плотно прилегал к проходу.
Натянуть на трубу резиновый колпак до места его соединения с кровлей.
Прикрепить основание колпака к профнастилу при помощи самоклеящейся основы. Предварительно следует снять защитный слой, после чего плотно прикрепить колпак к кровле. Поверхность профнастилу перед монтажом гидроизоляции следует тщательно очистить от пыли и других загрязнений.
Укрепление колпака производится саморезами, а заделка щелей на крыше из профнастила выполняется при помощи герметика.
Для дополнительной защиты сверху монтируется фартук. Он может быть выполнен в разных цветах, что позволяет подобрать его под цвет кровли.

Гидроизоляция дымохода с круглым сечением

Монтаж колпака не вызывает сложностей. Главное – приобрести данный строительный элемент правильного сечения в зависимости от диаметра отверстия дымохода.

Защитные фартуки

Для защиты печной трубы могут использоваться не только резиновые колпаки, но и фартуки из различных материалов. Для гидроизоляции печной трубы с круглым сечением рекомендуется использовать защитные фартуки, изготовленные из оцинкованной стали. В данном случае место стыка фартука с крышей дополнительно защищается стальным хомутом, а все щели заделываются герметиком.

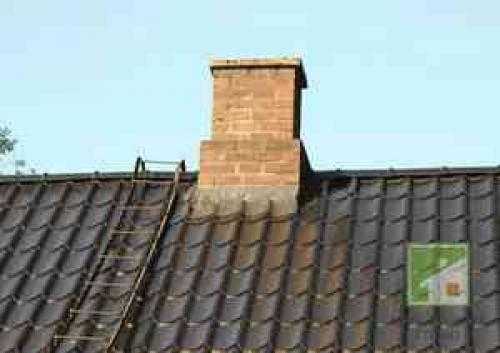

Герметизировать дымоход с прямоугольным сечением сложнее. В данном случае фартук должен состоять из нескольких деталей. Герметизация в данном случае происходит по такой схеме:

Гидроизоляция кровли крепится к фартуку с помощью строительного скотча.
По периметру дымохода необходимо сделать канавка небольшой глубины.
Верхний край планки необходимо присоединить к канавке с помощью герметика.
Защитный фартук состоит из четырех частей. На каждой стороне прямоугольной трубы используется отдельная часть. Нижняя часть фартука плотно крепится к проходу. Выполнять это нужно с нахлестом в 10 см. Для крепления деталей следует использовать специальные саморезы для профнастила.
Для предотвращения протечек под нижний фартук рекомендуется поместить галстук.
По такому же принципу следует монтировать и остальные части герметизации дымохода.

Гидроизоляция дымохода на крыше из профнастила

Выполнение гидроизоляции крыши из профнастила является несложным, но обязательным процессом

Крайне важно правильно заделать стыки, а также выбрать оптимальный материал для защитных фартуков

Герметизация швов на крыше из профнастила

Последовательности выполнения работ:

Г-образные планки примыкания прикладывают к дымоходу и на его стенках по верхнему краю планок намечают линии;
по этой разметке угловой шлифовальной машинкой с диском по камню делают штробы глубиной 10-15 мм;
первой устанавливается нижняя планка примыкания, при этом отгиб в ее верхней части заводится в штробу;
затем таким же образом устанавливаются боковые планки с напуском на нижнюю и в последнюю очередь верхняя.

Штробы заполняются термостойким силиконовым герметиком, а нижние горизонтальные части планок фиксируются саморезами к обрешетке. Для предотвращения протекания в местах крепления необходимо использовать специальные кровельные саморезами с прорезиненными головками. Если таких не имеется можно из резины вырезать прокладки и одеть их на саморез под головку.

На завершающем этапе производится установка так называемого галстука из водонепроницаемого материала для того, чтобы вода стекала в водосточную систему дома. Сверху конструкции укладывается профнастил, устанавливается еще один декоративный фальш-фартук и фиксируется саморезами к трубе.

При герметизации таким способом можно обойтись и без прорезания штроб, но для этого необходимо выложить трубу с выступом, под который будут заводиться планки примыкания.

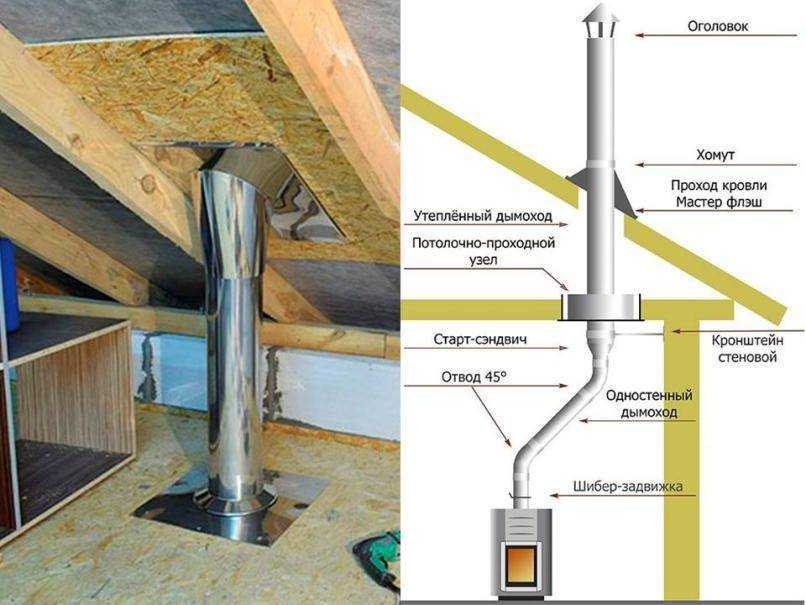

Многие печи комплектуются круглыми трубами, состоящими из нескольких слоев. Для герметизации швов вокруг такой трубы выпускаются уже готовые колпаки с фартуком. Они представляют собой оцинкованный лист с отверстием, к которому под наклоном закреплен конус. Лист фиксируется саморезами на обрешетке, труба заводится через отверстие в колпаке. Верхняя часть конуса обжимается вокруг трубы металлическим хомутом с прокладкой, обеспечивая герметичность соединения.

Помимо жестких колпаков, в продаже имеются эластичные проходки Master Flash, позволяющие заделать шов возле трубы быстро и качественно. Их можно использовать не только для герметизации печных труб, но и других элементов крыши – антенн, труб вентиляции. Внешним видом Master Flash похож на металлический колпак, только изготавливается из резины или силикона. Его можно эксплуатировать при температуре от – 50°С до 130°С на любых типах покрытий, особенно хорошо подходит для использования на светопрозрачных кровлях.

Монтаж эластичной проходки не представляет никакой сложности. В его основании вырезается отверстие чуть меньше чем диаметр печной трубы. Проходка просто натягивается на трубу, основание по периметру промазывается термостойким силиконовым герметиком и фиксируется к профнастилу кровельными саморезами. Можно дополнительно проклеить места примыкания основания и кровли самоклеящейся лентой. Чтобы защитить проходку от воздействия ультрафиолета, сверху нее одевают декоративный колпак под цвет кровельного покрытия.

Что еще почитать по теме?

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

Отделка дымохода выбор материалов

В число негативных факторов, влияющих на дымоход, входят

атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
перепад температур окружающей среды;
высокие температурные рабочие нагрузки.

Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива

. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.

Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать

устойчивость к внешним факторам, износостойкость;
внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).

Отделка дымохода на крыше чаще всего выполняется с использованием

клинкерного кирпича или плитка;
штукатурки;
цементно-волокнистых плит;
кровельного материала (профнастил, сланец).

Характеристики отделочных материалов

Клинкерный кирпич или плитка – практичный вариант отделки дымоходной трубы, поскольку на таком материале не заметна грязь. К преимуществам клинкерных материалов также относится эстетичность кладки, такой дымоход прекрасно сочетается с кровельным покрытием любого типа. Стоит отметить устойчивость плитки и кирпича к погодным условиям, перепадам температур, а также прочность материала. Для облицовки дымохода применяется исключительно полнотелый клинкерный кирпич, уложенный на раствор для клинкера, для затирки швов применяются особые составы. Тонкая, легкая клинкерная плитка обычно применяется для облицовки высоких труб.Отделка дымохода на крыше при помощи штукатурки характеризуется

доступной стоимостью;
простым монтажом;
универсальностью (подходит к любым кровельным покрытиям);
возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).

Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.

Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.

Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.

Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.

Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Гидроизоляция круглой трубы на крыше. гидроизоляция печной трубы на крыше

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

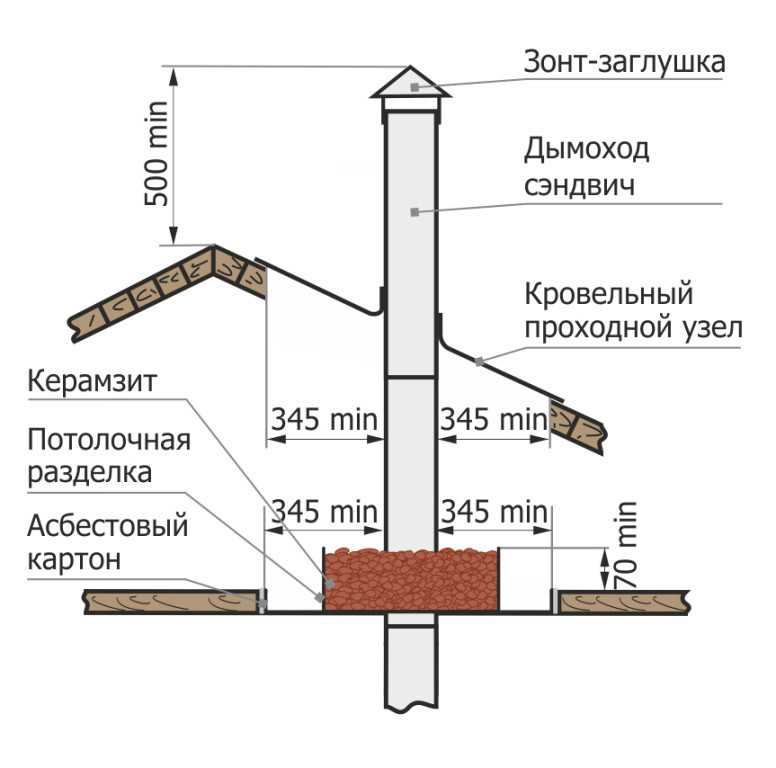

Между системой стропил и крышей должно сохраняться , которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.

в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.

– это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний

Как проводится

Если же владелец объекта заметил, что возле трубы появляется протечка, то в большинстве случаев причиной является некачественная герметизация крыши. Чтобы избежать протечек, специалисты устанавливают фартуки. Монтаж должен производиться в соответствии с алгоритмом:

Необходимо уложить . Он требуется для отвода влаги из трубы.

Для обеспечения кровельного покрытия и дымохода используется внутренний фартук для трубы на крыше.

Нужно вырезать , которая должна быть размещена под нижней кромкой фартука. Если же крыша покрыта листовым материалом, то край подложки нужно вывести между листами снизу. Обязательно нужно создать бортик для направления воды по скату.

Кровельное покрытие должны быть уложены .

По идентичному алгоритму . Различие заключается только в закреплении верхней кромки к дымоходу.

может быть создан вручную или приобретается готовый вариант. Дымовая труба должна проходить внутри фартука.

Крепление фартука к трубе На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Представляет собой рулон или укороченные волокна. :

плотно прилегает к поверхностям;

стойкость к физическому воздействию (удары, вибрация);

стойкость к химическому воздействию;

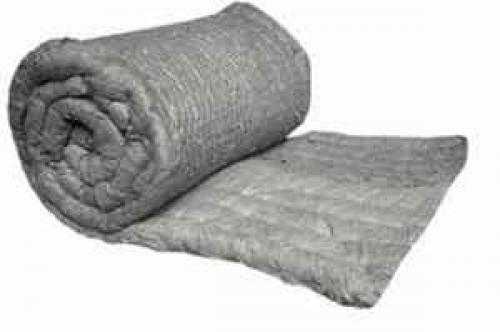

Вата – наиболее распространенный материал для утепления

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. :

допустимо использование неорганического клея;

можно плотно зафиксировать механическое крепление.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. :

низкая плотность, но выше чем у ваты;

стойкость в физическому воздействию, например, вибрациям;

устойчивость к пару, воде и маслам;

устойчивость к расплаву цветных металлов;

электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора. На крыше из профнастила намечают контур трубы с помощью перманентного маркера

Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами

Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

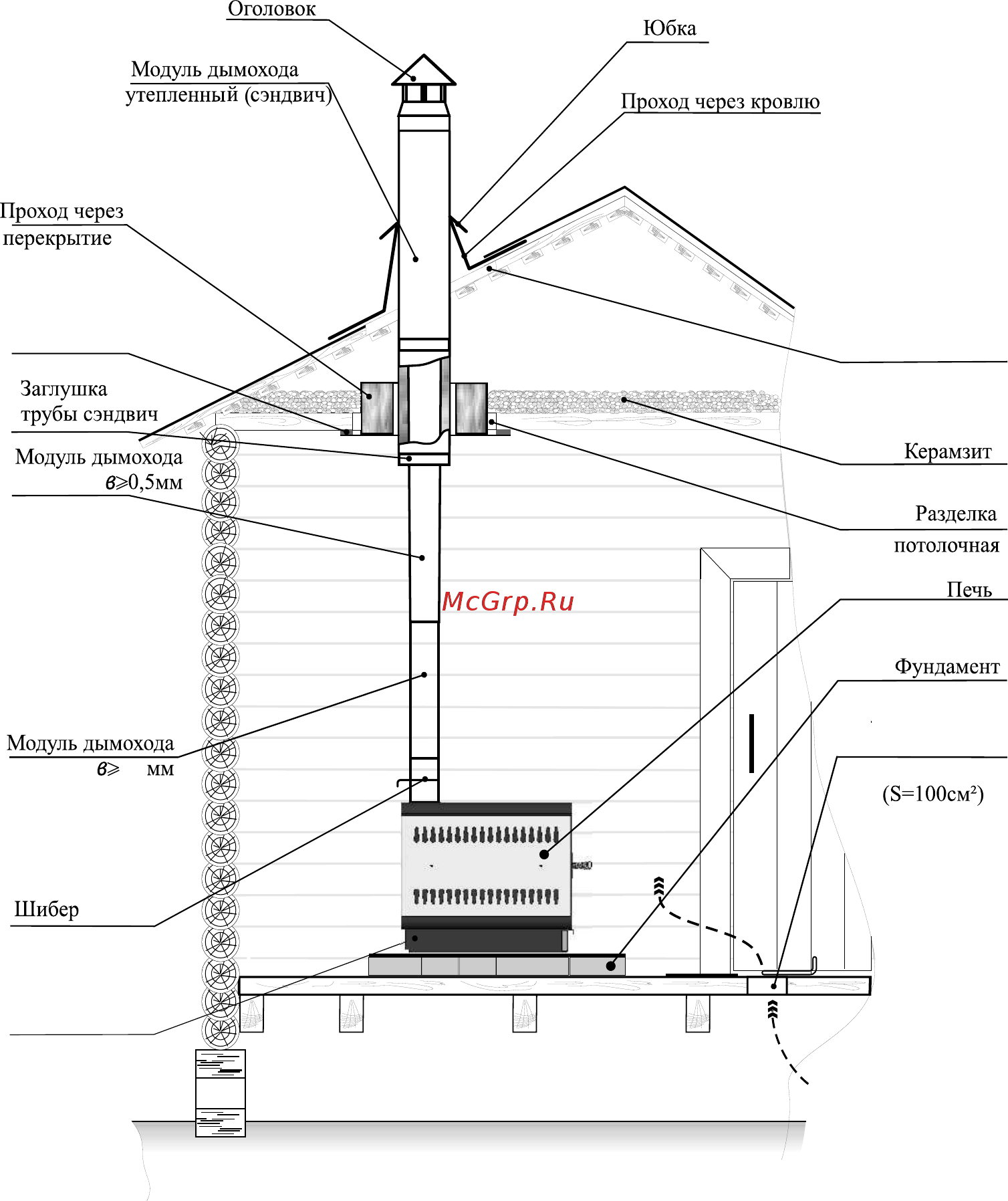

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
