Рассчитываем высоту трубы над крыше по нормам и снипам

Методы расчета потерь давления в вентиляционной трубе

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.

2. Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.

Высота вентканала и строение кровли

Высота трубы для вентиляции зависит от ската кровли. Крыша может быть односкатной, двускатной или комбинированной.

• Для крыш одно- и двускатной высота вентканала рассчитывается по нормативам, т.е эта величина определяется в соответствие с расстоянием трубы от самой высокой точки кровли.
• Труба, установленная на плоской крыше должна быть не ниже полуметра.
• Для комбинированных кровель этот параметр рассчитывается с учетом перепада высот, при этом за отправную точку берется конек крыши.

Пожарная безопасность и высота вентканала

Помимо правильной изоляции примыкающих к вентиляционной трубе конструкций, важно учитывать, какие материалы использовались для строительства. Если крыша выполнена из горючих материалов, а на трубе есть отверстия, то высоту трубы необходимо увеличить еще на 50 см, чтобы исключить возгорание от искры, которая может попасть на покрытие

Расстояние трубы от мансардных окон должно быть 2 м и более.

Высокие строения и верхушки деревьев должны быть удалены от трубы на 6 м и более.

Соответствие диаметра трубы и ее высоты

Размер сечения определяется по СНИПам как соотношение ширины изделия (первый столбец) и ее высоты (верхняя строка):

Труба для вентиляции и канал дымоотведения

Высота вентиляционной трубы и дымоходной должна быть одинаковой, при условии, что они располагаются на расстоянии не более 3 м друг от друга. Иначе через вентканал в помещение будут поступать газы из дымоходной трубы.

Объем воздуха, поступающего из вентканала в помещение, которое отапливается котлом, в соответствие со СНИП должен соответствовать 3 м³/час на каждый м2 площади жилого помещения, и 180 м³/час в помещениях подсобных.

Величина сечения вентканала определяется по формуле:

                                                          L= V x N,

L — размер сечения, V — объем помещения, N — существующий норматив для определенного вида помещения.

Оборудование для повышения производительности вентиляционной системы

Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор.  Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы.

Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: “Как сделать дефлектор на трубу – возможные варианты установки”). В результате в цилиндре понижается давление, а тяга увеличивается.

Для защиты от попадания посторонних частиц  внутрь на устройстве используется специальный колпак, состоящий из двух частей:

Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.

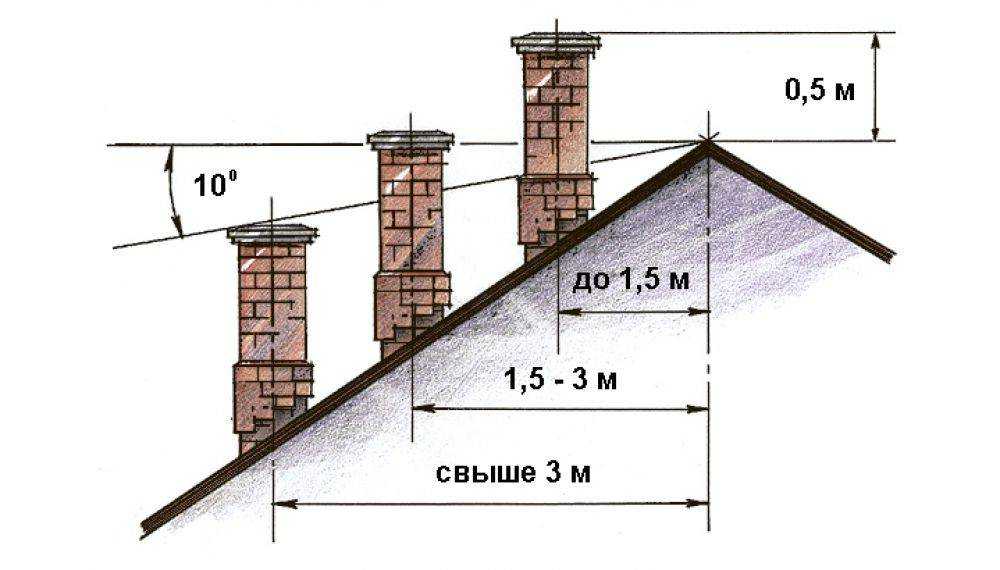

Какой высоты должна быть вентиляционная труба

1. Высота вентиляционной трубы над крышей, расположенной рядом с дымовой трубой, должна быть равной этой трубе.

2. Над плоской кровлей труба должна возвышаться на высоту не менее 500 миллиметров.

3. Если труба расположена на расстоянии не больше полутора метров от парапета, либо от конька, ее высота над коньком кровли должна быть больше 500 миллиметров.

4. В случае если труба находится от парапета или от конька на расстояния 1,5-3 метра ее высота должна быть не ниже конька кровли.

5. Вентиляционная труба, находящаяся от конька на расстоянии больше чем три метра, должна быть высотой не ниже линии, ориентировочно проведенной по направлению вниз от конька крыши по направлению к линии горизонта. Данную линию необходимо проводить под углом в 10 градусов.

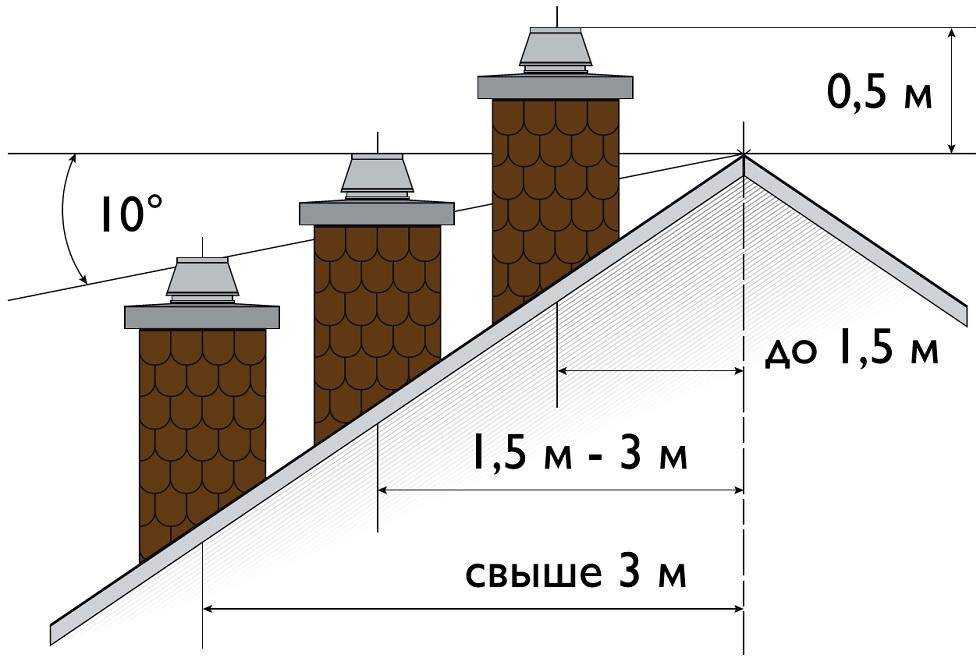

Как определить необходимую и достаточную высоту вентиляционной трубы

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

• На плоской кровле – не менее 500 мм;
• Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10 о . Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м 3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см 2 .

Для того чтобы обеспечить требуемые 1,5-2 м 3 в час кратности смены воздуха для жилых помещений в 60 м 2 при высоте потолков 2 м, расход составляет 150 м 3 , то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

• Расстояния от самой высокой точки — конька до вентиляционной трубы;
• Особенностей конструкции крыши;
• Предписанных требований противопожарной защиты;
• Диаметра вентканала;
• Организации вентиляции и дымоотведения.

Пластиковые вентиляционные трубы

пластик – современное и экономичное решение

Металл и пластик – это два основных конкурента на рынке вентиляционных труб. Какие трубы лучше для вентиляции: металлические или пластиковые? Ответ зависит от особенностей воздушной среды и требований проекта.

Пластиковые жесткие и гибкие вентиляционные трубы изготавливаются из следующих видов полимеров:

• ПВХ или поливинилхлорид;
• полипропилен;
• ПВДФ или фторопласт;
• полиуретан или ППУ.

Среди владельцев небольших коттеджей и квартир наиболее популярны ПВХ трубы для вентиляции, как самые недорогие, удобные в монтаже и простые в использовании. Они защищены от разрушения ультрафиолетом и обладают достаточным рабочим диапазоном температур (от 0 до +80 градусов).

Пластиковые и ПВХ вентиляционные трубы имеют еще ряд преимуществ:

• конструкция идеально герметична;
• аэродинамический гул в системе не превышает санитарные нормы;
• ПВХ трубы для вентиляции дешевле полиэтиленовых и металлических аналогов;
• аккуратны и хорошо смотрятся в интерьере;
• широкий выбор форм и размеров сечений позволяет добиться необходимых параметров системы;
• множество пластиковых элементов позволяют собрать магистраль любой формы;
• безопасны для здоровья людей, не выделяют вредные вещества.

полипропиленовые трубы могут быть очень больших размеров

Полиэтиленовые трубы для вентиляции производятся с антистатической защитой. В отличии от ПВХ, полиэтиленовые трубы для вентиляции можно эксплуатировать при температурах -40 до +80 градусов. Полиэтиленовые трубы для вентиляции с защитой от ультрафиолета содержат черную сажу, поэтому отличить их можно по цвету.

Полипропиленовые трубы выдерживают контакт с агрессивными средами и влагой, температуру от +1 до 98 градусов Цельсия. Для специального использования разработаны негорючие и антистатические модели. При отрицательных температурах материал становится ломким, поэтому используется только в теплых помещениях.

Самые крепкие и устойчивые к воздействию агрессивной среды трубы производятся из фторопласта (ПВДФ). Их устанавливают на приток и отвод воздуха, они выдерживают контакт с парами большинством щелочей и кислот, температуру -40 до +140 градусов. Поэтому такие воздуховоды устанавливают для транспортировки воздушных масс, содержащих наиболее агрессивные компоненты.

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

• Расстояния от самой высокой точки — конька до вентиляционной трубы;
• Особенностей конструкции крыши;
• Предписанных требований противопожарной защиты;
• Диаметра вентканала;
• Организации вентиляции и дымоотведения.

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

• ножницы для резки металла;
• утеплитель;
• набор отвёрток;
• маркер (для выполнения разметки);
• специальный герметик;
• саморезы;
• уплотнительные элементы;
• узел прохода;
• рабочие перчатки.
• дрель или перфоратор;
• уровень;
• электро- или ручной лобзик.

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

1. закрепления воздуховодов;
2. установки решеток и дефлекторов;
3. обеспечения притока воздуха за счет приточных клапанов;
4. монтажа вытяжки на кухне;
5. установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

1. устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
2. подсоединяют к нему воздуховоды;
3. монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
4. если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
5. соединяют воздуховоды с блоком с помощью гофрированных труб;
6. проводят утепление вентиляционных труб;
7. устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Последствия некачественной вентиляции

Последствиями неграмотно созданной сети воздуховодов могут стать следующие факторы:

• Нехватка кислорода в помещении;
• Высокий уровень влажности;
• Возникновение копоти на стенах кухни;
• Запотевание окон в помещении;
• Возникновения грибка на поверхности стен.

Для того чтобы соорудить систему оттока воздушных масс своими руками могут быть использованы изделия двух типов сечения:

1. Квадратные – устанавливаются в конструкциях принудительного типа с использованием специализированных устройств;
2. Круглые — используются для монтажа простых систем и являются максимально прочными, герметичными изделиями с прекрасными аэродинамическими показателями.

Модульный дымоход из нержавейки и прочие варианты труб

Стальные дымоходы для котельной производятся из стали высокого качества путем сваривания в инертной среде. Такие дымоходы имеют структуру под названием «сэндвич». Внутри дымоход выполнен из стали особого состава, далее располагается слой теплоизоляционного материала, и сверху установлена защитная прослойка из менее качественного металла (в основном применяют оцинкованную или нержавеющую сталь).

Однако, монтаж подобной конструкции сложен. Самостоятельная установка его дома может привести к неприятным и даже трагическим последствиям.

В целях экономии некоторые владельцы частных домов устраивают дымоходы из подручных средств вроде оцинкованных или асбестовых труб. Эффективность и безопасность любого отопительного прибора в такой ситуации крайне сомнительна. В итоге экономия при использовании такого дымохода для дома в любом случае обернется лишними финансовыми затратами в процессе эксплуатации, а также при ремонте.

Устройство дымохода – сложная работа, к которой нужно подходить со всей ответственностью. Прежде, чем начинать монтаж, следует ознакомиться с правилами, которые регламентируют выбор и установку дымовых труб. Только при таком подходе отопительная система будет функциональной и безопасной.

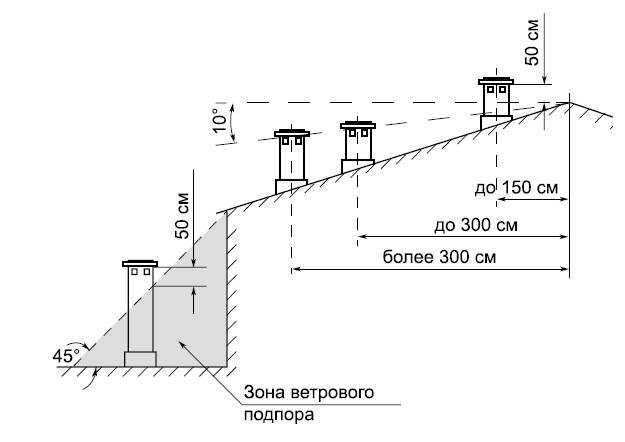

Расчет высоты трубы вентиляции для частного дома

Возле дома образуется зона ветрового подпора – если выход из вентканала попадает в нее, тяги не будет. Избежать этого поможет правильный расчет высоты трубы, высоту колпака при этом не учитывают.

Канал, расположенный на расстоянии до полутора метров до конька, поднимают на полметра выше самой высокой точки дома. Например, если конек расположен на 50 см выше предполагаемого места выхода вентканала, понадобится труба длиной 1 метр (0,5 м расстояние до конька + 0,5 м над коньком крыши).

Если выход трубы находится на расстоянии 1,5–3 м до конька, его верх должен располагаться на уровне крыши. Определите высоту по теореме Пифагора. Для этого потребуется замерить расстояние до средней точки будущей венттрубы по краю крыши и напрямую через дом от его середины.

Допустим, расстояния составили 2 м по прямой и 3 м – по крыше. Если провести воображаемую линию от конька до края будущей трубы, получится два одинаковых прямоугольных треугольника.

Требуется узнать величину катета, отмеченного на схеме черной пунктирной линией. Для этого нужно извлечь квадратный корень из разницы между квадратами гипотенузы (на схеме она красная) и второго катета, обозначенного зеленым цветом.

Высота трубы

При расположении венттрубы на пристрое ее верхняя часть должна находиться на полметра выше линии, проведенной от карниза под углом 45 градусов. Расчет проводится по формуле:

H = V/S + 0,5.

Например, высота дома перед пристроем V = 5 м, расстояние от нее до оси вентканала S = 4 м.

Посчитаем высоту трубы:

H= 5/4+0,5 = 1,75 м

По такому же принципу делается расчет для дома, стоящего перед высоким деревом или другим препятствием, мешающим полноценной вентиляции. Высота в этом случае берется приблизительно.

Самый сложный расчет потребуется, если вентканал находится дальше 3 м от конька. В этом случае верхний край трубы должен находиться на уровне линии под углом 10 градусов по отношению к горизонтали от самой высокой точки дома.

Допустим, в доме высотой 6 метров, на расстоянии 5 м от конька планируется выход вентканала. Чтобы вычислить его высоту, сделаем чертеж:

• отметим высоту здания – на рисунке это синяя линия;
• проведем линию от проекции конька до места установки трубы – у нас она отмечена красным;
• проведем воображаемую линию под углом 10° между краем трубы и коньком – в нашем примере она зеленая.

У нас получается два прямоугольных треугольника, в которых нужно найти один из катетов – Х. Для расчета возьмем нижний треугольник.

Вычислим угол около вершины:

Поскольку два угла в смежных треугольниках образуют прямой в 90° и один из них 10°, значит, второй – 80°. Из курса школьной геометрии известно, что для вычисления катета по противоположному углу нужно разделить длину другого катета на тангенс этого угла. Найдем в интернете таблицу, где указано, что тангенс 80° равен 5,67.

Проведем расчет:

X = 5/5,67 = 0,88 м.

Значит, верхний край трубы будет на 0,88 м ниже уровня конька, а расстояние от основания дома до ее верхней точки составит:

6–0,88 = 5,12 м.

Теперь измерим высоту от основания дома до места установки. Например, это 4 м. Поскольку самая высокая точка должна находиться на высоте 5,12 м, нам понадобится труба высотой:

512–400= 112 см, или 1м 12см.

Похожие публикации:

• Монтаж водопровода из труб пнд
• Прокладка полиэтиленовых труб в земле
• Размеры полипропиленовых труб
• Укладка канализационных труб в траншею
• Прокладка газопроводов из полиэтиленовых труб
• Характеристики металлопластиковых труб

Какое обоснование ( СНиП или сп) конкретно по высоте вент.шахты на 500 относ.уровня плоской кровли

Статья по теме: Одноэтажный дом с верандой под общей крышей

А как же санпин 2.1.2.2645-10 пункт 4.9. Шахты вытяжной вентиляции должны выступать над коньком крыши или плоской кровли на высоту не менее 1 м. ?

санпин 2.1.2.2645-10 пункт4.9 шаты вентиляции над коньком не менее 1м?

Сделайте крышку над трубой в виде чечевицы, чтобы выпуклость и вверх и вниз. Получится эффект диффузора и пролетающий воздушный поток создаст разрежение на конце трубы. Вентиляция станет принудительной. Или я не прав?

Принудительной вентиляции станет только если Вы поставите вентилятор.

Занимаемся капитальным ремонтом домов. ГЖИ требует высоту вентканалов поднимать до двух метров. Правомерно ли это? ответ можно на почту /ru

установка сэндвич труб ,и кирпичных 89290309018

Использование программного обеспечения

Расчеты с помощью формул и таблиц могут показаться слишком сложными для людей, не имеющих опыта в проектировании систем вентиляции. Хорошим решением в такой ситуации будет использование специальных программ, которые не только упрощают процесс, но и принимают в расчет дополнительные параметры, которые сложно учесть в ручном подсчете.

В открытом доступе можно найти множество подобных программ. Например, программа Vent-Calc. Она не только подбирает нужный диаметр вентиляционной трубы, но и генерирует приближенный к реальности полный образ сети вместе со всеми основными аэродинамическими характеристиками.

В расчетах используется сразу несколько параметров: температура, расход воздуха, скорость.

С помощью программы можно провести следующие расчеты:

Среди аналогичных программ можно назвать:

1. CADvent;
2. Ventmaster.

Как установить приточный клапан – инструкция

Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:

1. Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
2. На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
3. Высота пассивной заслонки над полом составляет 180 – 200 см.
4. При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
5. Разместите передаточный блок в удобном месте без ограничений.

Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.

Как правильно установить клапан питания в стене:

Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи

Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины. Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями

Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх

Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.

Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.

От чего зависит тяга

Если погода холодная, снаружи и внутри температура будет существенно различаться. Соответственно, увеличится и количество отводимого воздуха. Когда на улице становится теплее, разница в температуре уменьшается, а естественная вентиляция становится уже не такой эффективной.

Количество воздуха, отводимого из помещения, напрямую будет зависеть от того, какова сила тяги – то есть скорость продвижения воздуха, а также площадь сечения вентиляционного канала.

Тяга воздуха в канале будет зависеть от протяженности вентканала и различия температур, то есть плотности воздуха снаружи и внутри помещения.

Расчет диаметра воздуховода и высоты канала

Чтобы произвести правильный расчет диаметра воздуховода можно воспользоваться помощью специалиста, изучить нормативные документы или использовать электронный калькулятор.

Нормативы

Правила обустройства вентканалов изложены в СНиП 2.04.05–86.

Основные из них следующие:

• вентканалы от кухни и котла отопления следует врезать последними в систему вентиляции;
• прочность и высота труб должны соответствовать ветровой нагрузке;
• проходящий через стены и крышу коттеджа воздуховод должен быть герметичным и устойчивым к коррозии.

Для снижения скорости потока в каналах необходимо устанавливать вентиляционные решетки.

По таблице

Расчет по таблице применяется в тех случаях, когда у владельца дома имеется обширный выбор строительных материалов и есть точные данные относительно параметров будущего строения. Нужно только сопоставить диаметр или площадь воздуховода с объемом помещения. При более сложных подсчетах учитывается форма магистрали, ее шероховатость и температурные показатели. Воспользоваться можно таблицей:

Калькулятор

Электронный калькулятор на сайте http://ventkam.ru является настоящей находкой для мастеров, которые обустраивают вентиляцию в доме своими руками. Подсчет данных производится быстро и точно. Все что нужно — провести замеры и ввести полученные числа в ячейки.

Нюансы

Даже правильно и добротно возведенная вентиляция нуждается в регулярном обслуживании. Это необходимо для восстановления геометрии и площади сечения вентканалов.

https://youtube.com/watch?v=frRw%2520

Важные условия при подсчете высоты вентканалов над кровлей

Высота вентшахты над кровлей подбирается с учетом ряда параметров. Имеют значение габариты элементов кровли, ее строение, нормы пожарной безопасности. Оказывают влияние также сила и доминирующее направление ветра.

Размеры относительно конька

Если два элемента находятся рядом (дистанция в 1,5 м или меньше), верхушка шахты не должна подниматься над коньком более чем на 0,5 м. При расстоянии в 1,5-3 м они могут заканчиваться на одном уровне.

Конструкция кровли

Высота вентиляционной трубы над крышей зависит от особенностей строения последней. Если кровля плоская, достаточно подъема над поверхностью в полметра. Такой вариант подойдет для местностей, отличающихся малым годовым количеством осадков. При расположении трубы на 1,5 м от конька она может подниматься над ним на 0,4-0,5 м. Если элементы находятся еще дальше друг от друга, трубу допустимо делать еще длиннее. Если она располагается далеко от конька и при этом имеет достаточную высоту, повышается риск ее падения. Поэтому слишком большое расстояние также не является оптимальным.

Правила пожарной безопасности

Высота вентканала над крышей должна быть идентичной таковой у дымохода, если труба расположена рядом с ним. Дистанция между ними (если это отдельные конструкции) должна составлять минимум 3 метра, чтобы предотвратить попадание угарного газа. Не следует забывать об изоляции каналов термостойкими прокладками. При работе над обогревом наружной области шахты нужно соблюдать нормы пожарной безопасности.

Расчет высоты с учетом зоны ветрового подпора

Исходные данные. К большому зданию пристроено небольшое подсобное помещение с автономным печным отоплением. Дымоход пристройки расположен в зоне ветрового подпора, это участок с увеличенным давлением воздуха. Ветер здесь натыкается на вертикальное препятствие и увеличивает давление в зоне. Оно может превышать разницу естественного давления в дымоходе и не только ухудшать силу тяги, но и становиться причиной крайне опасного явления, когда поток воздуха направляется сверху вниз.

Схема зоны ветрового подпора

Расчет дымохода в этой области делается в несколько этапов.

1. Нарисуйте эскиз двух строений с указанием высоты каждого из них.
2. Проведите линию, соединяющую крайние верхние точки высокого здания и небольшой пристройки. Она может быть под любым углом, не обязательно под 45°. Дело в том, что две точки можно соединить лишь одной линией, угол наклона при этом также только один. Его никак не можно подогнать под значение 45°, исключение – одна точка в два раза выше второй. Но такие параметры строений на практике встречаются очень редко.
3. Определите расстояние от линии до крыши пристройки в месте выхода дымохода. Это делается с помощью вышеописанной методики определения высоты трубы относительно конька крыши.
4. К полученному значению прибавьте пятьдесят сантиметров, это будет общая минимальная высота дымохода над скатом пристройки.

Необходимость вентиляции

В первую очередь необходимо вентилировать санузел и кухню

От высоты вентканала зависит объем перемещаемого воздуха внутри помещения, степень прогрева помещения.

От вентиляции зависит:

• Потребность в свежем воздухе — одна из основных в жизни человека. От нее зависит работоспособность, обмен веществ, комфортность. Процентное содержание кислорода не может опускаться ниже установленных норм. Особо оговаривается его содержание в спальных помещениях.
• Выведение вредных веществ, продуктов горения, задымления помещения.
• Удаление вредных взвесей, газов и примесей.
• Удаление из помещения избытка влаги, пыли.
• Снижение пожарной опасности путем удаления горючих газов и соединений. Вентустановки для этих целей — самые технологичные, с активной системой искрогашения, защищенности от взрыва, работающие вместе с газовыми и температурными датчиками.

Снижение интенсивности вентиляции увеличивает температуру помещения при отоплении. Ускорение воздушного потока снижает температуру, уменьшая эффективность отопления.

Влияние на производительность вентиляции

Высота дома влияет на высоту вентиляционного канала из-за перемены давления

Высоту вент трубы над кровлей можно рассчитать, зная, что при увеличении высоты на 12 м давление воздушных масс уменьшается на 101 Па. Результат будет валидным для идеальной конструкции с гладкими изнутри стенками. При расчете параметров вентканала имеют значение строение крыши, температура в здании и на улице, скорость потока на уровне трубы. Зная коэффициент С и перепад давления у земной поверхности и в месте монтажа, можно вычислить расход воздушных масс.

Самостоятельно проводить расчеты сложно, поэтому при обустройстве кровли своими руками обычно опираются на справочную литературу по проектированию вентсистем. В них даются примерные соотношения между расходом воздуха и вылетом трубки вывода для разных типов крыш. Выраженность тяги напрямую зависит от скорости потока.

Чем регламентируется высота вывода вентиляции

Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

• СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
• СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
• СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
• СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

• На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
• Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
• На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

К сведению! Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиПе не приводится, даются лишь общие рекомендации.

Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

Чем регламентируется высота вывода вентиляции

Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

• СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
• СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
• СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
• СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

• На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
• Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
• На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

В заключение

Процесс проектирования и расчета вентиляционной системы достаточно сложный и занимает немало времени.

Необходимо пройти все этапы:

• ознакомиться с нормативными требованиями;
• выбрать типа воздуховода;
• определить нужный диаметр вытяжной трубы или размеры сечения;
• рассчитать длину;
• спланировать монтаж.

Соблюдение всех этих пунктов позволит избежать проблем с циркуляцией воздуха в будущем и сэкономить на обслуживании.

Организация системы вентиляции является одним из самых важных элементов строительства, так как микроклимат в помещении напрямую влияет на работоспособность и здоровье человека.
