Как экономно и безопасно сделать кровлю из профлиста

Раздел 6 СНиП: «Кровли из металлического профилированного листа»

Основная часть нормативов посвящена конструкции крыш из профлиста. В частности, в разделе 6 СНиП устройство кровли из профнастила регулируется сразу несколькими пунктами — 6.1, 6.2, 6.4, 6.5 и 6.8:

6.1. В качестве кровельных листов рекомендуется применять профили стальные гнутые с цинковым, алюмоцинковым или алюминиевым покрытием, защищенные защитно-декоративным лакокрасочным покрытием и высотой гофра не менее 44 мм по ГОСТ 24045.

6.2. Металлический профлист может использоваться в качестве штучного кровельного листа в неутепленных кровлях, либо в составе утепленных покрытиях послойной сборки, либо в составе утепленных трехслойных кровельных панелей.

6.4. Основанием под кровлю из профлиста являются деревянные бруски, а в неутепленных покрытиях — металлические прогоны. Несущая способность основания под кровлю устанавливают расчетом на нагрузки в соответствии со СНиП 2.01.07.

6.5. В утепленных покрытиях для снижения влияния «мостиков холода» в качестве дистанционного прогона следует использовать термопрофили или между полкой дистанционного прогона и профлистом должны быть предусмотрены прокладки из бакелизированной фанеры толщиной 10 мм, окрашенные за 2 раза пентафталевыми или хлорвиниловыми эмалями.

Прибор для экономии электроэнергии Electricity Saving BoxПочитать отзывы можно здесь

6.8. В кровлях с несущим металлическим профилированным настилом и теплоизоляционным слоем из материалов групп горючести Г1-Г4 должно быть предусмотрено заполнение пустот гофр настилов на длину 250 мм материалами группы горючести НГ в местах примыкания настилов к стенам, деформационным швам, стенкам фонарей, а также с каждой стороны конька и ендовы кровли. Заполнение пустот гофр насыпным утеплителем не допускается.

Еще несколько пунктов описывают монтаж профлиста — СНиП, в основном, касается требований к стыковке листов между собой:

6.6. Профлисты крепятся к прогонам самонарезающими винтами с уплотнительной шайбой из неопреновой резины толщиной 1 мм.

6.7. Примыкание кровли из металлического профлиста к стенам должно осуществляться с устройством фартуков из оцинкованной стали толщиной 0,8 мм, окрашенной с обеих сторон. Крепление их выполняется на заклепках, а между собой одинарным лежачим фальцем. Коньковый и карнизный фасонные элементы, а также фартуки для отделки пропусков через кровлю должны иметь «гребенку» по форме поперечного сечения металлического профлиста.

Регулируется нормами также и уклон кровли из профлиста — СниП в пункте 6.3 раздела 6 дает конкретные рекомендации по величине угла наклона:

6.3. Конструктивные решения кровли из профлиста аналогичны кровлям из металлочерепицы. Такие кровли предпочтительно применять на уклонах более 20% на зданиях с длиной ската до 12 м. При уклонах от 10 до 20% должна быть предусмотрена обязательная герметизация продольных и поперечных стыков между листами. Величина нахлестки профлиста вдоль ската должна быть не менее 250 мм, а поперек ската на один гофр.

При этом стоит учитывать, что в пункте 6.3 речь идет именно о рекомендациях, а не об обязательных инструкциях. В случае если сделанные вами расчеты позволяют сделать меньший уклон, то вы можете осуществить это без малейших сомнений.

Раздел 6 сопровождается Приложением 13, в котором приведены схемы крепления и некоторые детали кровли. Скачать СНиП II-26-76 можно, нажав правой кнопкой на эту ссылку и выбрав пункт «Сохранить как…»

Виды оцинкованной кровли

Оцинкованная стали нередко используется в частном, коммерческом и производственном домостроении в качестве кровельного материала. Это покрытие отличается демократичной ценой, достаточно легким весом, долгим сроком службы, высокой надежностью.

Если раньше в распоряжении кровельщиков были только листы прокатной стали, которые для создания герметичного слоя соединяли фальцевым способом, то сейчас выбор материалов на основе этого металла намного шире. Самыми распространёнными производными кровельной стали являются:

• Кровельная сталь. Этот материал представляет собой рулон прокатной оцинкованной стали, из которого изготавливают кровельные картины необходимого размера. Картины соединят между собой фальцевым соединением, то есть края большого фальца загибают поверх малого с помощью листогиба. Такая технология позволяет прочное, долговечное покрытие, в котором при необходимости очень легко выполнять ремонт отдельных полотен. Кроме того, фальцевое соединение листов уменьшает расход материала, сокращают количество горизонтальных швов.

• Профнастил. Следующей эволюционной формой кровельной стали является профнастил. В строительстве все чаще применяют листы оцинкованной стали, которым в процессе формовки придается гофрированная форма. За счет трапециевидного или волнообразного профиля повышается несущая способность и жесткость материала. С одной стороны профнастил может быть покрыт полимерной пленкой или краской, а с другой стороны лита он остается неокрашенным.

• Металлочерепица. Металлочерепица – это металлическая имитация керамической традиционной черепицы. Технология заключается в придании заготовки из оцинкованной стали поперечного волнообразного профиля с помощью пресса. С наружной стороны металлочерепица покрывается специальным устойчивым полимером, повышая антикоррозионные свойства кровельного материала.

Вид покрытия профнастила

Профнастил – это профилированный листовой металл, имеющий защитное покрытие, которое защищает железное ядро листа от появления ржавчины.

Выбирая, какой профнастил лучше использовать для кровли, нужно знать, что существует два основных типа профлиста:

Неокрашенный профнастил

К этой категории относится оцинкованный или алюмооцинкованный профлист, который имеет расчетный срок эксплуатации 5-15 лет. Производители редко предоставляют на него гарантию более 5 лет. При этом алюмооцинкованный материал прослужит дольше, т.к. цинк в этом случае будет выветриваться с меньшей скоростью, а значит, ядро дольше останется защищенным.

Выбирая неокрашенный профнастил на крышу нужно знать, что срок его службы зависит от толщины защитного слоя. Согласно ГОСТ 24045-2010 толщина оцинкованного покрытия должна составлять 275 гр/м.кв или не менее 90 мкм.

Обычно оцинкованный профнастил используется для кровли временных строений, навесов и хозпостроек.

Окрашенный профнастил

Имеет больше степеней защиты в виде дополнительных слоев полимерного покрытия.

В зависимости от вида финишного покрытия производители предоставляют гарантию на материал до 25 лет. Длительность гарантии и расчетный срок эксплуатации зависят от вида покрытия:

кровельный профнастил с покрытием полиэстер (РЕ) глянцевый или матовый. Толщина слоя глянцевого РЕ – 20 мкм, матового – 35 мкм. Срок службы и свойства примерно одинаковые, отличается только внешний вид. РЕ прочен, медленно и равномерно выгорает, подходит для использования в диапазоне температур от – 30 до + 80 °С;

кровельный профнастил с покрытием пурал (Pural). Толщина покрытия 50 мкм. В основе покрытия полиуретан, который придает ему устойчивость к стиранию;

кровельный профнастил с покрытием пластизол (PVC). Толщина пластизола 200 мкм.

полидифторионад (PVF2). Разработан для эксплуатации в сложных климатических условиях. Наиболее прочное покрытие для профнастила, однако, и цена профнастила PVF2 наиболее высокая.

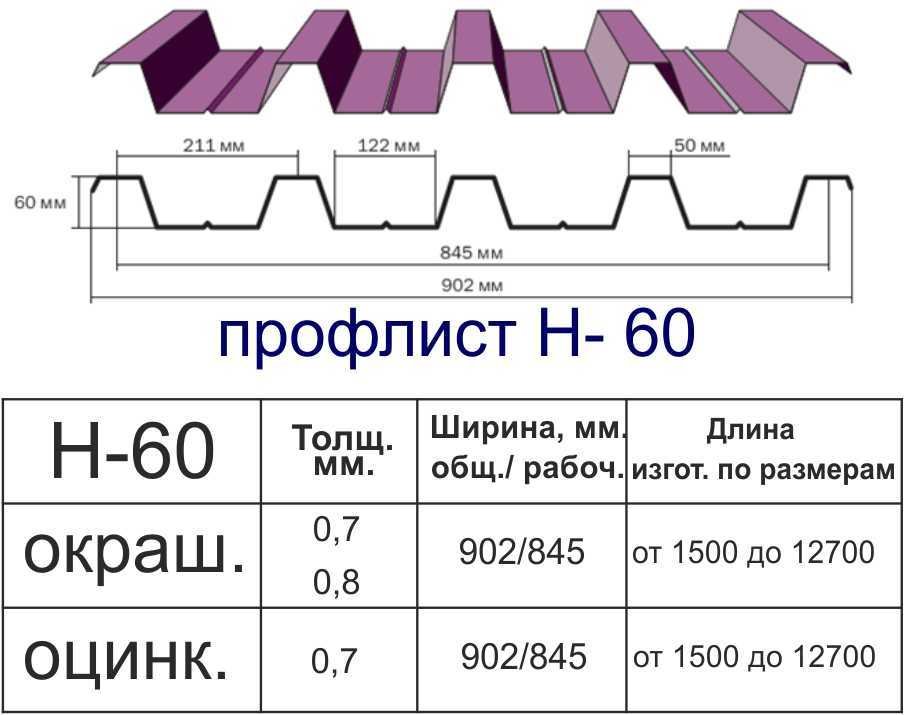

Размеры профлиста для крыши

Наиболее качественный профилированный лист выпускается по ГОСТ 24045-94. Стандарт регламентирует с точностью до миллиметра основные размеры профнастила кровельного и все остальные перечисленные выше технические характеристики.

Очень важным достоинством, которым обладает кровельный профнастил — размеры листа. Возможности современных прокатных станов, на которых изготавливают профилированный лист, позволяют выпускать продукцию с длиной листа до 14 метров. Поэтому можно приобрести профнастил для кровли, размеры листа которого будут максимально соответствовать габаритам кровли здания.

Это очень важно, поскольку использование профилированных листов большой длины дает возможность в несколько раз уменьшить количество стыков кровельного покрытия. А это, в свою очередь, намного увеличивает герметичность кровли

Если длина ската крыши меньше 14 метров, то кровельное покрытие вообще не будет иметь горизонтальных стыков.

Кроме всего прочего, уменьшается и расход профнастила, поскольку короткие листы кровельного покрытия укладываются с нахлестом не менее 200 мм.

К сожалению, чем больше размеры профнастила для кровли, тем больше стоимость его доставки на объект. Поэтому профлист для кровли, размеры листа которого больше 10 метров, изготавливается только под заказ. Чаще всего при строительстве жилых зданий используют профнастил для кровли 6м длиной.

Профилированный лист легко обрабатывается и его можно резать прямо на строительной площадке обычными ручными инструментами для резки металла. Но большинство производителей профнастила принимают заказы на свою продукцию с указанием конкретной длины листов. Длина профлиста для крыши задается системе управления линии по производству профнастила, и порезка профиля выполняется автоматически, без участия человека. Длина профнастила для крыши может быть от 0,5 до 14 м с кратностью реза 0,5 м.

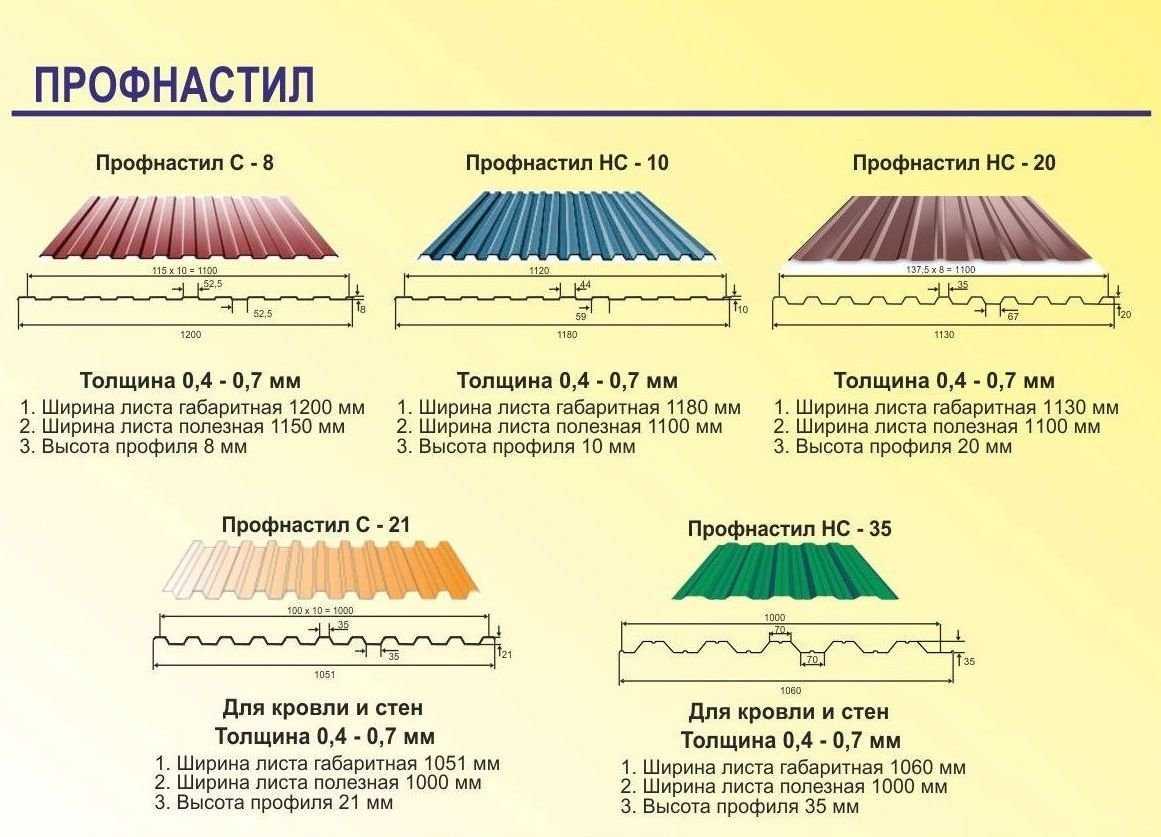

Еще один важный размер — это ширина листа профнастила для крыши. Стандартная ширина рулонной тонколистовой стали, служащей сырьем для изготовления профилированного листа, — 1250мм. Но ширина профнастила для крыши, попадающего в приемное устройство прокатного стана, будет совершенно другой.

Стоит учитывать, что чем выше высота волны или гофры профиля, тем меньше будет ширина профлиста для крыши. В частности, ширина листа профнастила С8 составляет 1200 мм, а ширина профилированного листа Н75, изготовленного из металла той же ширины, уже всего лишь 800 мм.

Необходимо знать, что профилированный лист имеет две ширины. Одна из них — это чисто геометрическая величина, которую можно померить обычной рулеткой. Другой размер листа называют «полезной» и «рабочей» шириной. Этот размер листа профнастила для крыши определяет, какую часть длины ската кровли перекроет лист профнастила с учетом вертикального нахлеста с соседним листом в этом же ряду. Так, при полной геометрической ширине профнастила С8 в 1200 мм, рабочая ширина листа составляет 1150 мм

Этот момент очень важно учитывать при подсчете количества материала, необходимого для монтажа кровельного покрытия

Ендова, торцевые, коньковые планки

Монтаж профлистов на крыше начинается после установки карниза или карнизной планки. Она фиксируется на нужном месте (вдоль нижней части крыши) при помощи саморезов (шаг около 30 см). Самое главное – она должна располагаться ниже гидроизоляционного слоя – таким образом, влага, собравшаяся под крышей, попадет на карнизную планку и стечет по водосбору на землю.

Схема крепления торцевой планки

Если на крыше имеются внутренние углы, то придется заниматься монтажом и так называемой накладки ендовы. Под ней должен быть плотный настил из досок на уровне брусков обрешетки. Его ширина не может быть менее 60 см с каждой стороны от центральной оси ендовы. Нижняя часть планки ендовы должна входить под профнастил не менее чем на 25 см. И на этот участок дополнительно укладывается слой утеплителя.

После укладки всех листов профнастила устанавливается торцевая планка. Она кладется на листы с нахлестом в 1 волну. Шаг крепления саморезов составляет около 30 см. После этого монтируются последние коньковые планки. Между собой они также укладываются внахлест на 10 и более см. Шаг крепежных материалов – 30 см. Между профнастилом и коньковой планкой укладывается дополнительный слой утепляющего материала.

Крепление конькового элемента

В чем отличие кровельного профлиста и профнастила?

Профлист по сравнению с профнастилом более жесткий, прочный и его ассортимент значительно больше.

Профнастил характеризуется высокой степенью шумопоглощения, а вот при отделке крыши профлистом нужно дополнительно применять шумоизоляционные материалы. Также за счет того, что профнастил являет собой жесткую конструкцию со сложным рельефом — это позволяет применять его во время монтажа на любой высоте, и он может противостоять сильным нагрузкам.

По факту, профнастил и профлист это один и тот же материал, только профлист чаще всего называют кровельный материал, а профнастил- универсальное покрытие.

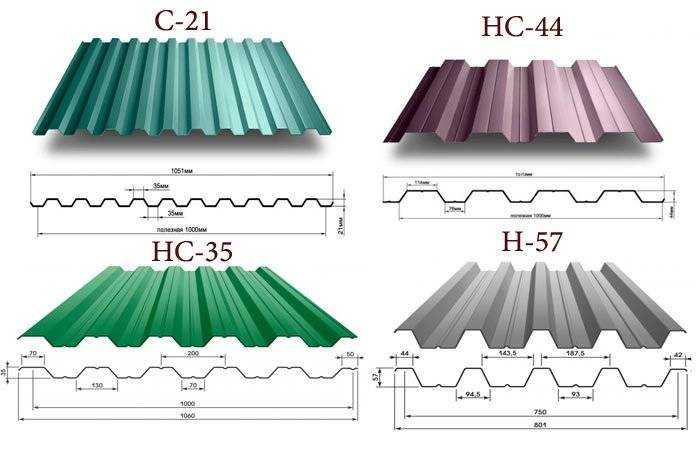

Виды профилированных листов

В их основе стальные листы, которые подвергаются гальванической обработке и профилированию. Из-за этого материал становится достаточно жестким при малом весе, приобретает аккуратный вид и защитное покрытие от коррозии.

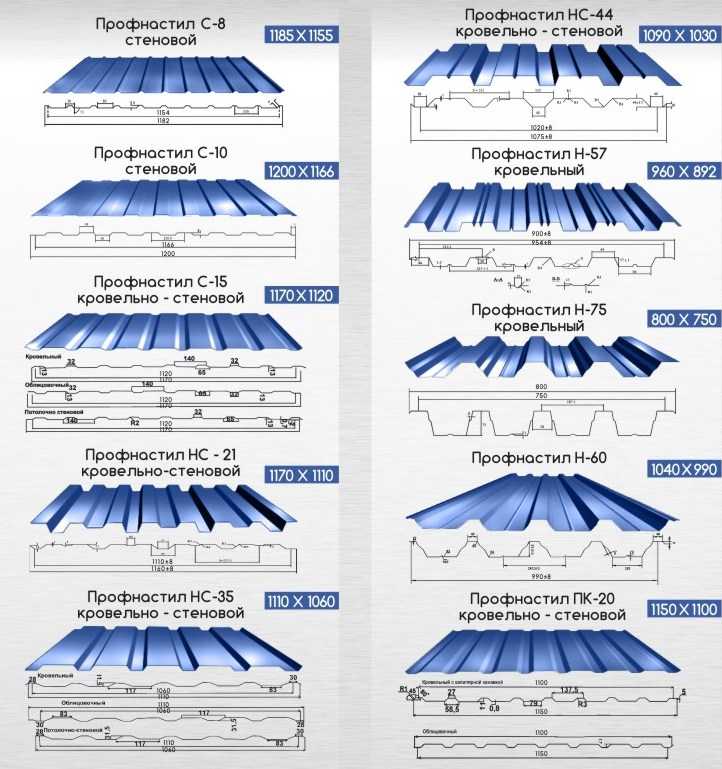

По техническим характеристикам бывает трех видов:

1. Кровельный. Выпускается с маркировкой НС или МП. Имеет дополнительные ребра жесткости. Толщина –  0,55‒0,8 мм. Вес листа ‒ 6,3‒14,5 кг/кв. м. Минимальная высота гофры ‒ 8 мм. Материал отлично переносит большие нагрузки. Используется для обшивки кровли разной сложности.
2. Стеновой. Маркируется буквой С. Средний вес одного квадратного метра материала составляет 5,4‒7,4 кг. Толщина листа ‒ до 0,7 мм. Тип профиля ‒ прямоугольный, трапециевидный. Защитное покрытие ‒ полимерное, оцинкованное. Материал легкий, удобен в резке, монтаже. Применяется для отделки фасадов, обшивки металлоконструкций, хозпостроек, гаражей, заборов.
3. Несущий. Отмечается буквой Н. За счет большой толщины обладает повышенной прочностью, усиленными ребрами жесткости. Вес 1 м² может достигать 24 кг. Этим профнастилом отделывают стены, крышу, из него создают прочные навесы, перекрытия.

Особенности монтажа листов на крышу

Профнастил – материал, который не «дышит». Сквозь него не будут происходить процессы воздухообмена и испарения конденсата. Последний будет в обязательном порядке скапливаться под кровлей и негативно воздействовать на другие использованные во время строительства материалы

Поэтому во время обустройства кровли важно озаботиться и укладкой гидроизоляционного/теплоизоляционного слоя и созданием вентиляционных каналов

Пирог крыши из профнастила

Сам по себе профнастил отлично отводит влагу, которая во время дождя или снега будет пытаться попасть в дом. Но, тем не менее, материал во время крепежа теряет герметичность в местах вкрутки саморезов и без гидроизоляционного слоя просто не обойтись. Для укладки гидроизоляции подойдет любой материал этого типа, он кладется на обрешетку снизу вверх до монтажа профнастила с нахлестами отрезов минимум в 10-15 см. При этом все стыки слоев гидроизоляции должны быть проклеены и надежно загерметизированы.

Капельник — стартовый доборный элемент кровли из профнастила

Установка капельника на крышу частного дома

Чтобы конденсат мог испаряться из-под кровли, обустраиваются вентиляционные каналы. Это обычные зазоры между обрешеткой и гидроизоляционным слоем

Важно проследить, чтобы они не были забыты

Профнастил, если его длина и габариты крыши позволяют, крепится на обрешетку, закрывая собой полностью часть крыши от конька до карниза. Если же площадь кровли так велика, что нужного размера профлиста даже не существует в продаже, то придется отдельные детали материала укладывать внахлест друг на друга. При этом монтаж ведется обязательно снизу вверх, то есть от карниза по направлению к коньку.

Монтаж профнастила у дымоходной трубы

Листы профнастила крепятся к обрешетке специальными кровельными саморезами (размер –4,8х0,38 мм), между собой их можно соединять особыми кровельными заклепками. Гвозди использовать ни в коем случае нельзя. А саморезы должны вкручиваться ровно, без наклонов.

Структура самореза для профнастила

Крепление саморезов для профнастила

Саморезы вкручиваются обязательно только в тех местах, где волны покрытия прилегают к обрешетке. Средний расход крепежа составляет около 6-8 элементов на 1 м2 профнастила. На крайних брусках обрешетки крепеж листа происходит по всей длине гофры, тогда как на остальном листе крепеж осуществляется через одну гофру. Шаг между саморезами не должен превышать 50 см. Оптимальный вариант – 30-40 см.

Профнастил как материал для кровли

Профнастил, профилированный лист или металлопрофиль – материал, который уже долгие годы применяется в строительной сфере. Он используется для облицовочных работ при оформлении стен и крыш зданий различного назначения. Также материал может применяться для строительства заборов, создания опалубки фундамента и т. д. Хорошо зарекомендовал себя профлист в малоэтажном частном строительстве.

Что собой представляет профнастил

Профнастил – это относительно тонкий лист, изготовленный из оцинкованной стали или другого металла. Во время производства подвергается особой обработке – профилированию, в результате которой на нем формируются различной формы желоба. Они придают металлическим листам определенную жесткость и делают их прочнее.

Профнастил

Популярность профнастил завоевал благодаря своим достоинствам, среди которых можно отметить:

• простой монтаж;
• возможность компенсировать некоторого рода неровности поверхностей;
• отсутствие склонности к коррозии благодаря оцинковке;
• длительный срок эксплуатации;
• возможность выбрать материал абсолютно любого цвета;
• легкость листов.

Зеленая кровля

Маркировка и применение профнастила

Однако профнастил не лишен и недостатков. В первую очередь, это эффект барабана. Материал довольно сильно гремит во время дождя, дополнительно усиливая любые звуки. Но с этим минусом достаточно легко справиться, если во время работ по укладке обеспокоиться монтажом звукоизоляционного слоя. Еще один недостаток материала – это склонность к возникновению ржавчины в том случае, если поврежден внешний защитный слой на нем.

При повреждении защитного слоя профнастил может ржаветь

В целом, крыши из профнастила получаются довольно прочные, долговечные и красивые. Они не боятся воздействия солнца, влаги, стойко выдерживают осадки и могут служить долгие годы без нареканий.

Кровля из профлистов

Технические характеристики покрытия

Прежде чем приобрести материалы из профлиста, рекомендуется узнать некоторые детали об особенностях его применения в строительстве по нескольким причинам:

• Чтобы выбрать для себя лучший и подходящий вид из всех профлистов для облицовки фасада или для построения забора, а также знать какие есть требования относительно размеров применяемых листов, поскольку от них зависят возможности применения материала.
• Если вы знаете размеры материала, тогда вы можете рассчитать нужное количество для покупки и благодаря этому сэкономить свое время при выборе.
• Вы сможете приобрести тот профлист, что соответствует всем требованиям, которые установлены ГОСТом 24045-94.

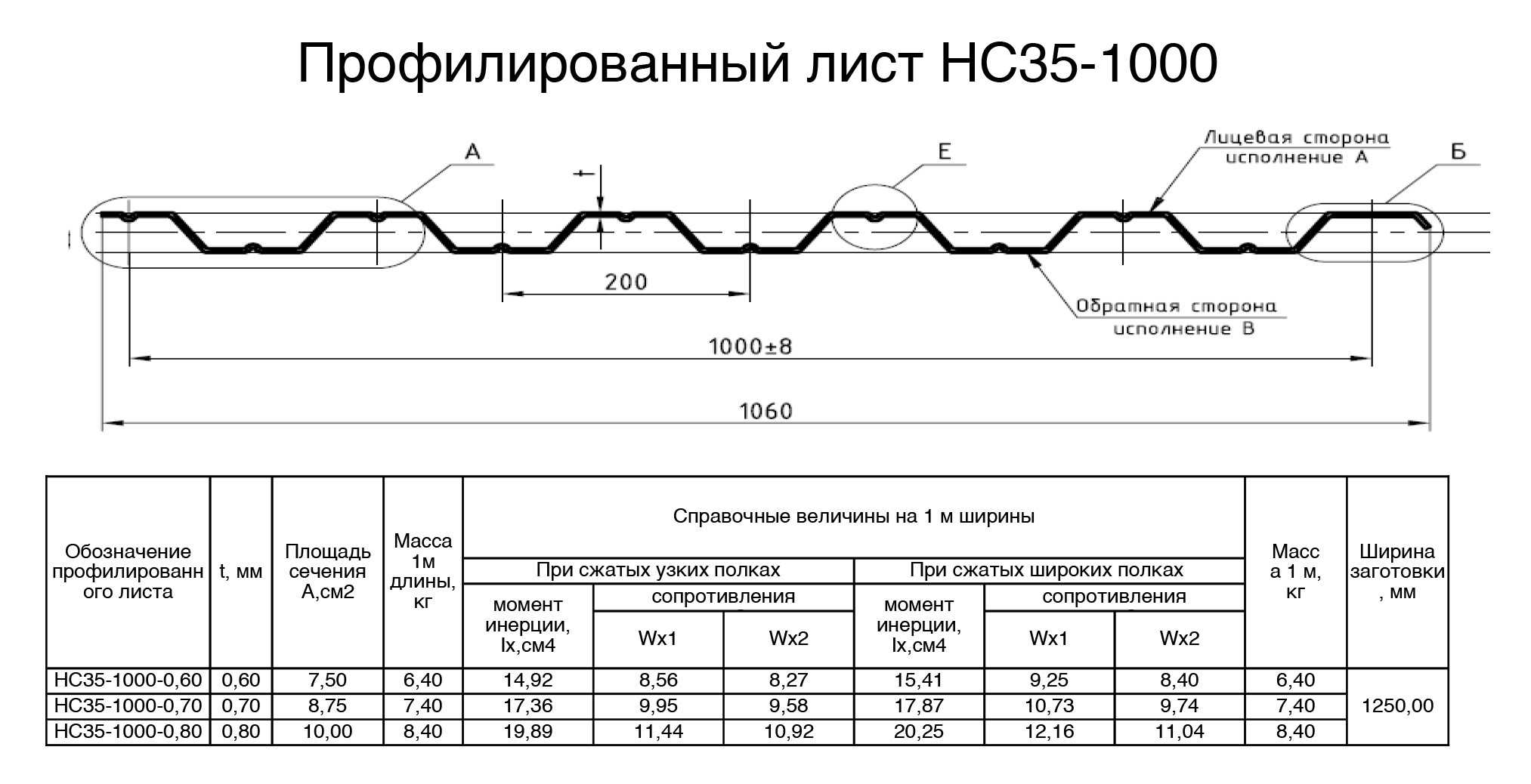

Зависимость характеристик профнастила от формы профиля

Как говорилось выше, на прочность и надежность кровельного покрытия существенно влияет толщина профнастила для кровли. Но главное, от чего зависит несущая способность профилированного листа — это форма профиля его поверхности. Чем больше высота волны профлиста для кровли, тем большую нагрузку он может выдержать.

Кроме высоты трапеции или волны, специальный кровельный профнастил отличается от стенового еще и формой профиля. В частности, профнастил марок НС35, Н60 и Н75 имееют дополнительные ребра жесткости, расположенные или на гранях трапеции профиля, или между их основаниями.

Такие ребра значительно увеличивают продольную жесткость профнастила

Это особенно важно при использовании профилированного листа в конструкциях, подверженных значительным статическим нагрузкам. Использование профнастила с дополнительными ребрами жесткости позволяют также при одних и тех же нагрузках на кровлю увеличивать шаг между обрешеткой стропильной системы

Читайте по теме:

Конструкция крыши из профнастила

Устройство кровли из профнастила: от обрешетки и кровельного пирога до схемы укладки листов профлиста и его крепления. А также герметизация крыши, конструкция карнизной планки, фронтонов и конька.

Элементы крыши из профнастила

Зачем нужны доборные элементы для профнастила? Какие типы доборных элементов для кровли наиболее распространены? Как их использовать? Ответы на все эти вопросы читайте в статье.

Профнастил вокруг трубы — как сделать правильно?

Все о том, как правильно вывести круглую или прямоугольную трубу через крышу из профнастила. Трубы дымоходов, вентиляции, отопления: как сделать примыкание к кровле, гидроизоляцию, герметизацию стыков, где расположить.

Критерии качества материала

Оцинкованная крыша может служить надежной защитой от атмосферных явлений и низких температур. Однако, во многом эксплуатационные характеристики и срок ее службы зависит от качества исходного материала

При выборе оцинковки для кровельных работ обращают внимание на следующие показатели:

• Толщина листа. В продаже встречаются покрытия с толщиной стальной основы 0,4-0,8 мм. По опыту профессиональных кровельщиков толщина изделия не должна быть меньше 0,6 мм.
• Металлоемкость цинкового слоя. Металлоемкость цинкового слоя кровельных материалов на основе стали должна быть выше 275 г/м2. Чем выше этот показатель, тем надежнее антикоррозионное покрытие.
• Вид покрытия. В качестве наружного покрытия кровельной стали можно использовать краску, устойчивый полимер, или искусственный каучук. Лучше выбирать изделия с полимерной или битумной защитой, так как они более устойчивы к внешним воздействиям.
• Толщина покрытия. Толщина внешнего покрытия металла колеблется в пределах 1,5-3,5 мм. У наиболее популярных материалов этот показатель составляет 2,5 мм. Чем толще слой покрытия, тем надежнее он защищает металл от царапин и повреждений.
• Защита срезов. Существуют покрытия, у которых срезы листа также защищены от коррозии, как и вся поверхность материала, их использование предпочтительнее.

Кровельный пирог металлических кровель

Кровля из профлиста: расчет количества листов

Чтобы сделать расчет материала на крышу обязательно будут нужны сведенья о размерах применяемого материала и крыши. Для начала рекомендуется начать с расчета стропильной системы.

Также обязательно нужна информация о предполагаемом весе уже готовой конструкции, и значения сечения балок учитывая материал покрытия.

Главными составляющими стропильной системы являются бревна и брусья, что предназначены для возведения каркаса крыши. Расчет шага укладки брусьев делают после проведения расчетов нагрузки на кровлю, которая учитывает вес крыши, ее покрытия и свой вес.

Это делается, чтобы предусмотреть все возможные нагрузки на крышу. Кроме того, в расчет нагрузки включается вес рабочих, что будут заниматься ее монтажом и сильные порывы ветра.

Внимание!

Для расчета покрытия и стропильной системы воспользуйтесь нашим онлайн-калькулятором! После проведения расчета общей нагрузки делается расчет количества деревянных балок, что распределяют в определенном направлении под углами.

Расчеты:

• Для того чтобы определить какая нагрузка будет оптимальной для погонного метра частей стропильной системы, нужно воспользоваться таблицами с детальными расчетами, что находятся в специальной литературе по строительству.
• Проводиться расчет суммарного метража.
• Просчитывается общее количество балок, измеряя длину одного из них.

Монтажные работы

Чтобы кровельное покрытие из профнастила служило долго, необходимо правильно собрать кровельный пирог.

Состав кровельного пирога

Согласно СНиП, в конструкцию кровельного пирога должно входить:

• Основное покрытие кровли (профнастил и доборные элементы);
• Изолирующие мембраны;
• Утеплительный материал;

Собирается такая многослойная конструкция кровли с целью предотвращения:

• Потерь тепла через крышу;
• Увлажнения утеплительного материала за счет конденсации пара, проникающего, как с внешней стороны, так и изнутри помещений.
• Образованя наледи и сосулек на крыше в зимне-весенний период.

К основным правилам создания кровельного пирога относится:

• Утеплитель необходимо устанавливать между стропильными ногами так, чтобы не было зазоров между деревянными конструкциями и матами минеральной ваты;
• Со стороны помещения утеплитель обязательно защищают от увлажнения путем установки пароизоляционной пленки.

Совет! Выбор минеральной ваты в качестве утеплителя оправдано еще и тем, что этот материал хорошо «гасит» звуки, то есть, утепление крыши одновременно будет выполнять функции защиты от шума.

• При сборке кровельного пирога нельзя пренебрегать необходимостью устройства вентиляционных зазоров между отдельными слоями. Такой зазор обязательно нужно делать между тепло- и гидроизолирующими слоями, а также между основным покрытием и гидроизоляцией.
• При укладке паро- и гидроизоляционной пленки материал следует размещать параллельно карнизам. Между отдельными полотнищами необходимо делать нахлест шириной не менее 10 см.
• Гидроизоляцию нельзя укладывать в натяг, пленку кладут свободно, с провисом около 2 см между стропильными ногами.

Укладка основного покрытия

• Укладку на прямоугольные скаты начинают с нижнего угла с любой удобной для монтажника стороны.
• При укладке первого ряда обязательно формируют карнизный свес. Для этого листы укладывают так, чтобы они немного выступали на обрешетку. Ширина свеса зависит от марки используемого профнастила. При укладке материала марки С21 и С35 ширина профнастила должна быть 5-10 см, если используется профнастил с большей высотой гофры (например, НС-44, НС-57), то ширина свеса должна быть 20-30 см.
• Для крепления материала применяют кровельные саморезы, которые необходимо вкручивать в нижнюю часть волны. Согласно нормам на каждый квадратный метр покрытия следует расходовать 7-9 саморезов.
• Листы между собой в местах нахлеста можно крепить либо теми же саморезами, либо заклепками.
• Доборы устанавливают при помощи саморезов. Так, коньковые элементы устанавливают после укладки листов, а крепят их длинными саморезами, вкручивая их в гребень волны. Коньковые и фронтонные планки крепят обычными саморезами, располагая их с шагом 30 см.

Итак, кровля, собранная из профнастила, – это надежное и практичное решение, которое подойдет и для дома, и для любой хозяйственной постройки. Перед тем, как браться за монтаж такого покрытия, рекомендуется внимательно изучить инструкции по работе с материалом, а также познакомиться с требованиями строительных правил, зафиксированных в нормативных документах.

Как рассчитать нахлест

Листы металлопрофиля на крыше могут укладываться двумя способами – вертикально и блочно. Первый вариант выбирается в том случае, если на листах материала есть дренажные канавки. Листы крепятся в такой последовательности:  первым – первый лист первого ряда, далее первый лист второго, после чего второй элемент первого, второй элемент второго ряда. Листы закрепляются не до конца, по окончании этой части работы они выравниваются и уже затем садятся на саморезы намертво.

Можно крепить профнастил и блочно по три листа. Метод удобен в том случае, если нет водосточных канавок. Первым делом укладываются два подряд листа первого ряда, затем к ним крепится лист второго ряда.

Порядок укладки листов

Важно помнить, что листы профнастила на крыше всегда укладываются только внахлест. Эта мера позволит сделать крышу и дом максимально защищенными от воды, кровля не будет протекать

И размер нахлеста напрямую зависит от того, какой угол наклона имеет крыша. Например:

• угол менее 15 градусов – нахлест 20 см (две волны);
• угол 15-30 градусов – нахлест 15-20 см;
• угол более 30 градусов – нахлест 10-15 см.

Если нахлест горизонтальный, то он не может быть менее 20 см и всегда дополнительно проклеивается герметиком, мастикой и т. д.

Зависимость величины нахлеста листов профнастила и шага обрешетки от крутизны ската крыши

Эти знания помогут рассчитать количество материала для отделки конкретной кровли. Достаточно лишь знать ее общую площадь и угол наклона.

Материал для обрешетки

Исходя из географической и экономической доступности в нашей стране, с одной стороны, и технологических свойств древесины, с другой стороны, наиболее приемлемым вариантом для устройства деревянных частей крыши является древесина хвойных пород: сосна и ель.

Допустимая влажность пиломатериалов для кровли составляет 12-20 %.При покупке досок и бруска предпочтение отдается материалу без больших и выпадающих сучков, видимых горбов и винтов. На участке, после привоза, лес сортируется с помощью визуального осмотра. Хранятся пиломатериалы на ровной площадке, на подложках, с высотой от земли до нижнего ряда желательно от 300 мм.

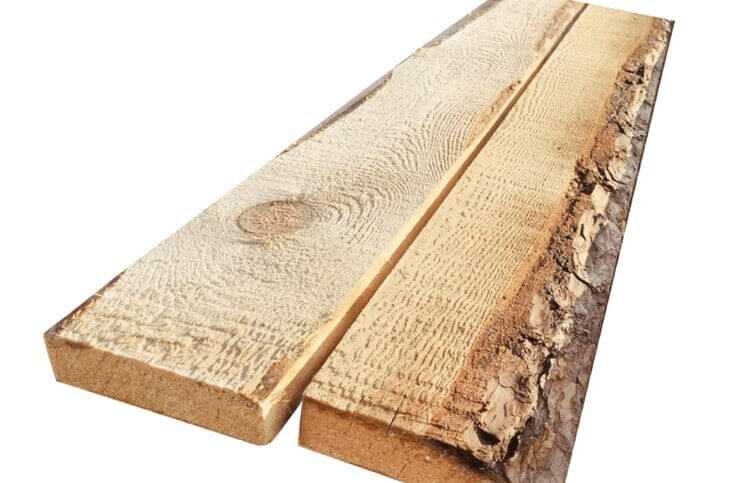

Если при осмотре досок выявится обзол (остатки коры), он обязательно удаляется до пропитки.

При сухой погоде штабель накрывать не следует. Готовность леса к работе будет достигнута после обработки дерева антисептиком и антипиреном. Первый-от гниения, грибка и насекомых, второй-от огня. Современные химические средства пропитки часто совмещают в себе данные свойства. Разводятся водой. Обработку дерева надо делать со всех четырех сторон.

Теперь, чтобы выполнить расчет обрешетки под профнастил и выявить потребность в материалах, рекомендуется обратиться к справочникам. Ниже приведена таблица с нормативами по СНиПу (фото 3).

Вверху, в левом углу, указан состав рабочих операций. Ниже приведены усредненные нормы расхода основных материалов на 100 м2 обрешетки. Если на двухскатной крыше ширина одного склона 11 метров, высота 6 метров (размеры взяты условно), то площадь обрешетки 11х6х2 = 132 м2. Значит, нормы расхода из таблицы умножаются на к=1.32. К примеру, норма расхода гвоздей L=125 мм в 6 кг увеличивается в 1.32 раза. Получается, что данных гвоздей советский справочник на 132 м2 рекомендует 7.92 кг.

Также следует обратить внимание на такой факт: доска обрешетки и брусок контробрешетки толщиной по 50 мм бьются гвоздем L=125 мм (на фото 3 смотреть фиолетовую рамку). То есть действует правило: длина гвоздя в 2,5-3 раза больше толщины дерева

Фото 3

Аналогично считается и расход других материалов: доски и бруска.

Здесь видно, что досок толщиной 50 мм требуется 1.2 куб.м. В таблице на фото 3 указан лес IV с. Так обозначается пиломатериал из сосны. Сосна относится к 4 группе по плотности и весу. При влажности 15% вес материала объемом 1.2 м3 составит 612 кг. Принято считать вес дерева 4 группы 400-500 кг/м3.

А вот какие данные (красные стрелки) выдал онлайн-калькулятор одного из современных сайтов по расходу доски и толщине обрешетки на 100м2 крыши.

Если доску “дюймовку” (толщина 25 мм) перевести в 50 мм, то практически получатся те же 1.2 кубометра из первого источника.

Эти цифры приведены для понимания предстоящих затрат на пиломатериалы на 100 м2 кровли.

Фото 4
