Технические требования по установке и испытанию кровельных ограждений

СНиП кровли из профнастила

Строительство — это область деятельности, которая непосредственно влияет на среду обитания человека. От качества строительных работ часто зависит не только уровень комфорта, но и безопасность жилья для здоровья и жизни человека. Именно поэтому технология и методы производства строительных работ очень строго регламентируются соответствующими нормативными документами.

Основным таким документом являются Строительные Нормы и Правила, или сокращенно — СНиП. Эти нормы разрабатываются отдельно для каждого вида строительных работ — начиная от отрывки котлована и устройства фундамента под здание, и заканчивая устройством кровли и благоустройством прилегающей территории.

Органы архитектурно-строительного контроля очень строго следят за выполнением этих норм при строительстве промышленных и гражданских объектов, особенно тщательно контролируется качество строительства жилых зданий.

Не исключением является и монтаж кровель из профнастила. СНиП кровли из профлиста в системе нормативных документов в строительстве зарегистрирован под номером II-26-76*. Этот СНиП разработан Центральным научно-исследовательским и проектно-экспериментальным промышленных зданий и сооружений и называется «Кровли». Требованиям к креплению и монтажу профлиста СНиП II-26-76* посвящен раздел 6.

Виды кровельных ограждений

В зависимости от различных параметров (материла кровли, высоты строения, использования кровли жильцами или посетителями здания, уклона крыши) на кровлю устанавливают разные виды кровельных ограждений.

Так, если на кровле присутствует парапет, для нее установят заграждения иного характера, нежели для кровли без него. Отличаться эти два вида кровельных заграждений друг от друга будут только способом крепления их на кровлю и высотой.

При выборе правильного вида кровельных ограждений оценивают и наполненность их каркаса:

• экранные заграждения для кровли. Заграждения на кровлю экранного типа изготавливаются в виде сплошных оград, «стенка» которых состоит из металлического каркаса, заполненного плиточными или листовыми материалами;
• решетчатые заграждения для кровли. Кровельные заграждения решетчатого типа изготавливаются в виде металлической решетки, которая крепится на крышу при помощи фиксирующих ее основание кронштейнов. Состоит такое заграждение из металлических профилей с вертикальными основами и поперечными перекладинами, образующими решетку;
• комбинированные заграждения для кровли. Для комбинированного типа ограждений применяются обе технологии: на одном участке может быть установлено решетчатое, на другом – экранное заграждение, либо же нижнюю часть заграждения выполняют по экранному типу.

Кроме того, принято выделять еще и типы ограждений в зависимости от вида кровли, на которую их установят:

• заграждения для неэксплуатируемой кровли;
• заграждения для эксплуатируемой кровли.

Обобщение по материалам

Итак, были рассмотрены все материалы. Остается ответить на вопрос, чем лучше крыть плоскую бетонную крышу. Наверное, ставить так кардинально вопрос не стоит. Ведь у каждого материала и способа покрытия плоских кровель свои преимущества и недостатки. К примеру, наплавляемая кровля – самая дешевая. Но процесс ее монтажа требует наличия баллона с пропаном и открытого огня.

Мастичные модификации просты в использовании. Их просто наносят на поверхность тонким слоем. И этого достаточно, чтобы говорить о стопроцентной изоляции. А ведь именно к этому все и стремятся, покрывая крыши кровельным материалом. Но среди трех предлагаемых вариантов мастичный самый дорогой.

Профнастил тоже можно отнести в категорию недорогих вариантов. Он не дороже мастик. Но его монтаж требует дополнительных элементов: обрешетки, саморезов. При этом сам процесс крепления профилированных листов связан с некоторыми достаточно жесткими требованиями:

• вкручивать крепежные изделия надо перпендикулярно плоскости кровельного материала;

• пережимать или недожимать крепеж нельзя, может образоваться отверстие с низкой герметичностью, а это вероятность появления протечек;

• крепление профнастила производят в нижнюю волну.

Крепить профнастил надо саморезами в нижнюю волнуИсточник

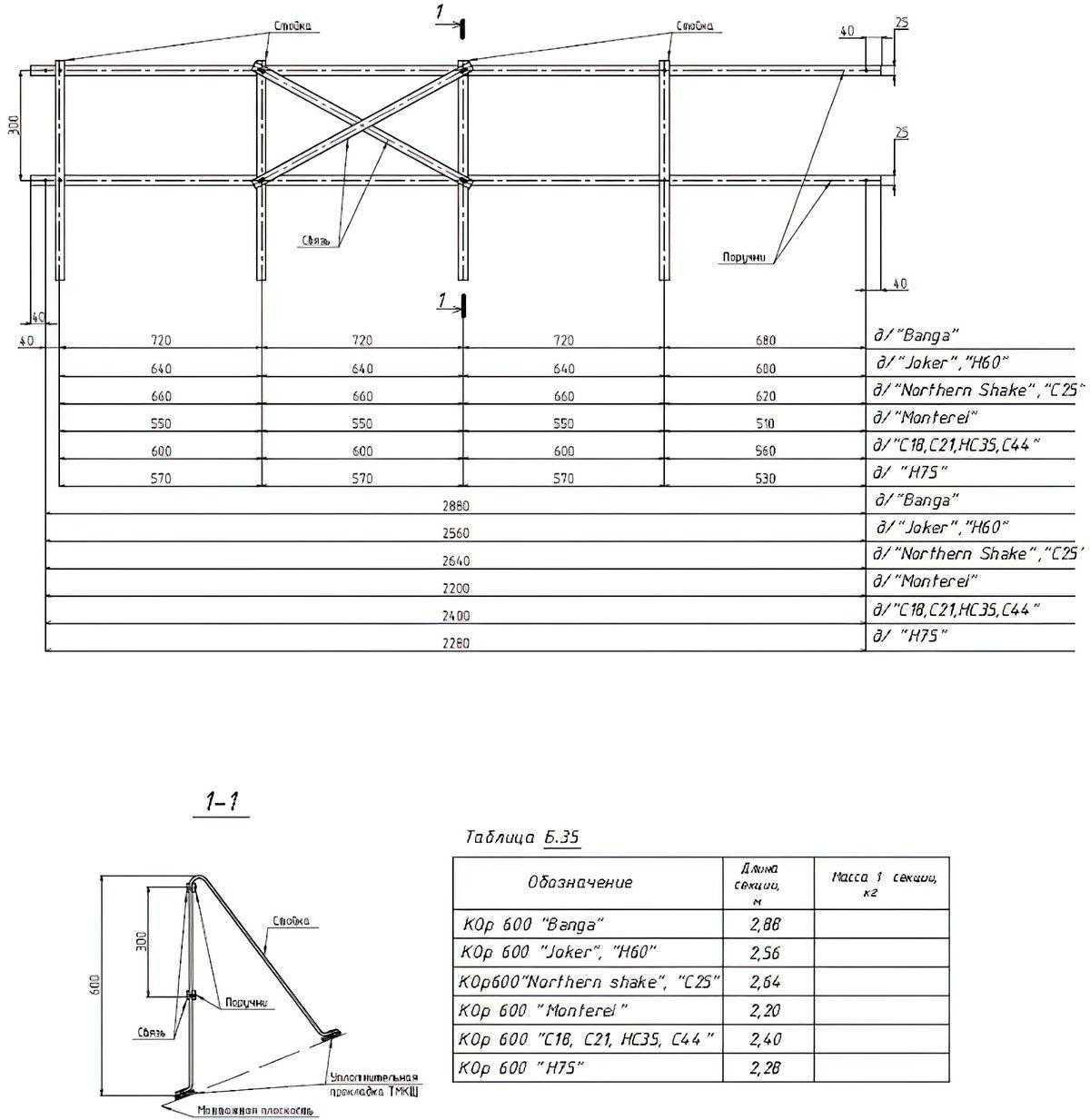

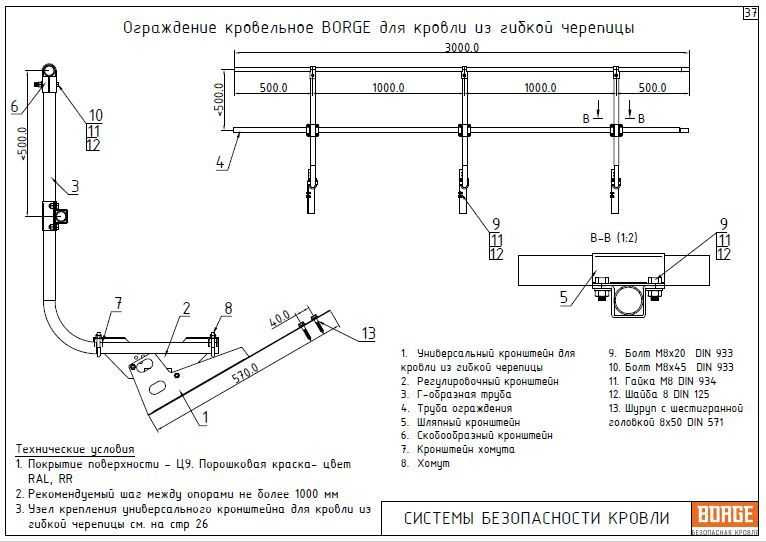

Конструкция ограждения кровли ↑

По стандарту эти защитные кровельные элементы представляют собой сборную структуру, включающую стойки и подкосы, то есть вертикальные опоры, а также ряда горизонтальных перекладин, и выглядит как поставленная перпендикулярно стальная решетка или небольшой забор, состоящий из перпендикулярных стоек, которые на разных уровнях соединены перекладинами.

Подкосы и стойки снабжены внизу отгибами – лапками, опирающимися на покрытие. Крепятся элементы безопасности при помощи глухарей, которые забивают в обрешетку. Для этого на лапках подкосов и стоек предусмотрены специальные отверстия. В случае медной фальцевой кровли необходимо крепление, которое не нарушит целостности ее покрытия и одновременно максимально эффективно справится с основной своей функцией.

В этом случае прижимные гайки и болты должны быть изготовлены из такого металла, который не вступает в окислительную реакцию с медью под воздействием внешних атмосферных факторов.

Разделение крыш на виды

Разглядывая кровлю у различных зданий можно заметить одну особенность – она часто отличается друг от друга.

Именно поэтому существует четкое разделение на две группы, которые также разбиты на подгруппы.

К первой группе относится плоская крыша. Данный тип кровли не должен вызвать никаких трудностей по сооружению ограждений.

Пологая крыша с металлическим ограждением установленным строго вертикально

А вот вторая группа – скатная кровля, может вызвать больше трудностей, чем кажется. В данном случае нормы ограждения кровли следует применять к нескольким подгруппам отдельно.Первая подгруппа – ограждения на одно или двухскатные (четырехскатные) крыши, вторая – мансардные, где угол расположения кровли достаточно высок. К третьей подгруппе относится многощипцовая кровля, где установка ограждений требует индивидуальных расчетов.

Неэксплуатируемая кровля

Главная особенность данного раздела – отсутствие жестких требований, ведь выход людей на крышу не предусмотрен. Но не стоит забывать и о чрезвычайных ситуациях, когда использование кровли просто необходимо, это связано не только с работоспособностью оборудования, но и человеческими жизнями.

Поэтому на неэксплуатируемых крышах устанавливаются специальные мостики и трапы, предотвращающие падение человека. Они изготавливаются с учетом правильного распределения всей массы тела на поверхности настила.

Надежный трап, позволяющий без проблем передвигаться по скатной кровле

В данном случае все требования СНиПа 21 01 97 остаются прежними, а вот для монтажа ограждения кровли ГОСТ 25772 83 вносит некоторые изменения:

• Минимальная высота заграждения для любого типа зданий и независимо от этажности должна быть не менее 600 мм.
• Расстояние между вертикальными и горизонтальными элементами конструкции нельзя делать более 300 мм.

 Следует помнить, что нарушение ГОСТов может привести к неблагоприятным последствиям, где денежный штраф – не самое страшное, что может случиться.

После того, как вы ознакомились с вышеописанной информацией, можно перейти к следующему разделу, в котором описываются все варианты изготовления ограждений и заборчиков.

Эксплуатируемая кровля

Давайте поговорим об особенностях крыш, которые постоянно используются людьми для каких-либо целей: установка оборудования, проведение ремонтных работ, уборка снега и многое другое.

Обращаясь к СНиПу 21 01 97, стоит отметить, что кровельное ограждение должно быть установлено на любом здании, высота которого более 10 метров. Также сказано, что угол наклона кровли, в таком случае, не более 12 %.

Примечание!Для зданий с 12 и более % предусмотрено отдельное правило – их высота учитывается от 7 метров.

Также стоит отметить, что устанавливаются кровельные ограждения по ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

Особенности трактовки указанных стандартов:

Особенности монтажа листов на крышу

Профнастил – материал, который не «дышит». Сквозь него не будут происходить процессы воздухообмена и испарения конденсата. Последний будет в обязательном порядке скапливаться под кровлей и негативно воздействовать на другие использованные во время строительства материалы

Поэтому во время обустройства кровли важно озаботиться и укладкой гидроизоляционного/теплоизоляционного слоя и созданием вентиляционных каналов

Пирог крыши из профнастила

Сам по себе профнастил отлично отводит влагу, которая во время дождя или снега будет пытаться попасть в дом. Но, тем не менее, материал во время крепежа теряет герметичность в местах вкрутки саморезов и без гидроизоляционного слоя просто не обойтись. Для укладки гидроизоляции подойдет любой материал этого типа, он кладется на обрешетку снизу вверх до монтажа профнастила с нахлестами отрезов минимум в 10-15 см. При этом все стыки слоев гидроизоляции должны быть проклеены и надежно загерметизированы.

Капельник — стартовый доборный элемент кровли из профнастила

Установка капельника на крышу частного дома

Чтобы конденсат мог испаряться из-под кровли, обустраиваются вентиляционные каналы. Это обычные зазоры между обрешеткой и гидроизоляционным слоем

Важно проследить, чтобы они не были забыты

Профнастил, если его длина и габариты крыши позволяют, крепится на обрешетку, закрывая собой полностью часть крыши от конька до карниза. Если же площадь кровли так велика, что нужного размера профлиста даже не существует в продаже, то придется отдельные детали материала укладывать внахлест друг на друга. При этом монтаж ведется обязательно снизу вверх, то есть от карниза по направлению к коньку.

Монтаж профнастила у дымоходной трубы

Листы профнастила крепятся к обрешетке специальными кровельными саморезами (размер –4,8х0,38 мм), между собой их можно соединять особыми кровельными заклепками. Гвозди использовать ни в коем случае нельзя. А саморезы должны вкручиваться ровно, без наклонов.

Структура самореза для профнастила

Крепление саморезов для профнастила

Саморезы вкручиваются обязательно только в тех местах, где волны покрытия прилегают к обрешетке. Средний расход крепежа составляет около 6-8 элементов на 1 м2 профнастила. На крайних брусках обрешетки крепеж листа происходит по всей длине гофры, тогда как на остальном листе крепеж осуществляется через одну гофру. Шаг между саморезами не должен превышать 50 см. Оптимальный вариант – 30-40 см.

Раздел 6 СНиП: «Кровли из металлического профилированного листа»

Основная часть нормативов посвящена конструкции крыш из профлиста. В частности, в разделе 6 СНиП устройство кровли из профнастила регулируется сразу несколькими пунктами — 6.1, 6.2, 6.4, 6.5 и 6.8:

6.1. В качестве кровельных листов рекомендуется применять профили стальные гнутые с цинковым, алюмоцинковым или алюминиевым покрытием, защищенные защитно-декоративным лакокрасочным покрытием и высотой гофра не менее 44 мм по ГОСТ 24045.

6.2. Металлический профлист может использоваться в качестве штучного кровельного листа в неутепленных кровлях, либо в составе утепленных покрытиях послойной сборки, либо в составе утепленных трехслойных кровельных панелей.

6.4. Основанием под кровлю из профлиста являются деревянные бруски, а в неутепленных покрытиях — металлические прогоны. Несущая способность основания под кровлю устанавливают расчетом на нагрузки в соответствии со СНиП 2.01.07.

6.5. В утепленных покрытиях для снижения влияния «мостиков холода» в качестве дистанционного прогона следует использовать термопрофили или между полкой дистанционного прогона и профлистом должны быть предусмотрены прокладки из бакелизированной фанеры толщиной 10 мм, окрашенные за 2 раза пентафталевыми или хлорвиниловыми эмалями.

Прибор для экономии электроэнергии Electricity Saving BoxПочитать отзывы можно здесь

6.8. В кровлях с несущим металлическим профилированным настилом и теплоизоляционным слоем из материалов групп горючести Г1-Г4 должно быть предусмотрено заполнение пустот гофр настилов на длину 250 мм материалами группы горючести НГ в местах примыкания настилов к стенам, деформационным швам, стенкам фонарей, а также с каждой стороны конька и ендовы кровли. Заполнение пустот гофр насыпным утеплителем не допускается.

Еще несколько пунктов описывают монтаж профлиста — СНиП, в основном, касается требований к стыковке листов между собой:

6.6. Профлисты крепятся к прогонам самонарезающими винтами с уплотнительной шайбой из неопреновой резины толщиной 1 мм.

6.7. Примыкание кровли из металлического профлиста к стенам должно осуществляться с устройством фартуков из оцинкованной стали толщиной 0,8 мм, окрашенной с обеих сторон. Крепление их выполняется на заклепках, а между собой одинарным лежачим фальцем. Коньковый и карнизный фасонные элементы, а также фартуки для отделки пропусков через кровлю должны иметь «гребенку» по форме поперечного сечения металлического профлиста.

Регулируется нормами также и уклон кровли из профлиста — СниП в пункте 6.3 раздела 6 дает конкретные рекомендации по величине угла наклона:

6.3. Конструктивные решения кровли из профлиста аналогичны кровлям из металлочерепицы. Такие кровли предпочтительно применять на уклонах более 20% на зданиях с длиной ската до 12 м. При уклонах от 10 до 20% должна быть предусмотрена обязательная герметизация продольных и поперечных стыков между листами. Величина нахлестки профлиста вдоль ската должна быть не менее 250 мм, а поперек ската на один гофр.

При этом стоит учитывать, что в пункте 6.3 речь идет именно о рекомендациях, а не об обязательных инструкциях. В случае если сделанные вами расчеты позволяют сделать меньший уклон, то вы можете осуществить это без малейших сомнений.

Раздел 6 сопровождается Приложением 13, в котором приведены схемы крепления и некоторые детали кровли. Скачать СНиП II-26-76 можно, нажав правой кнопкой на эту ссылку и выбрав пункт «Сохранить как…»

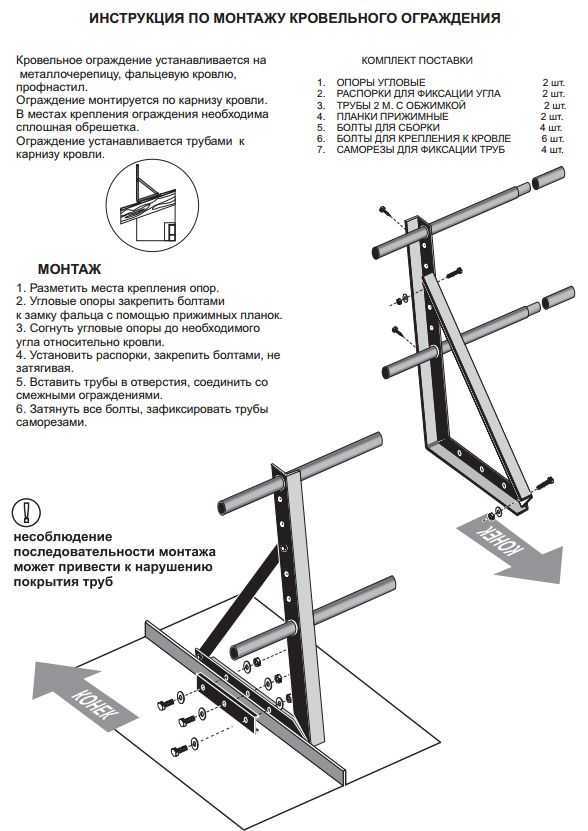

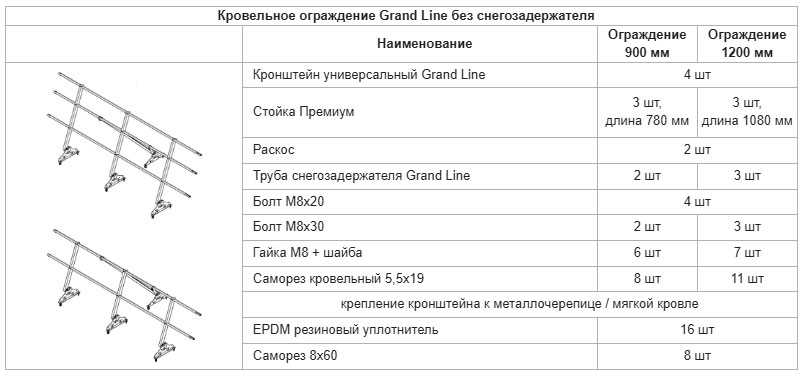

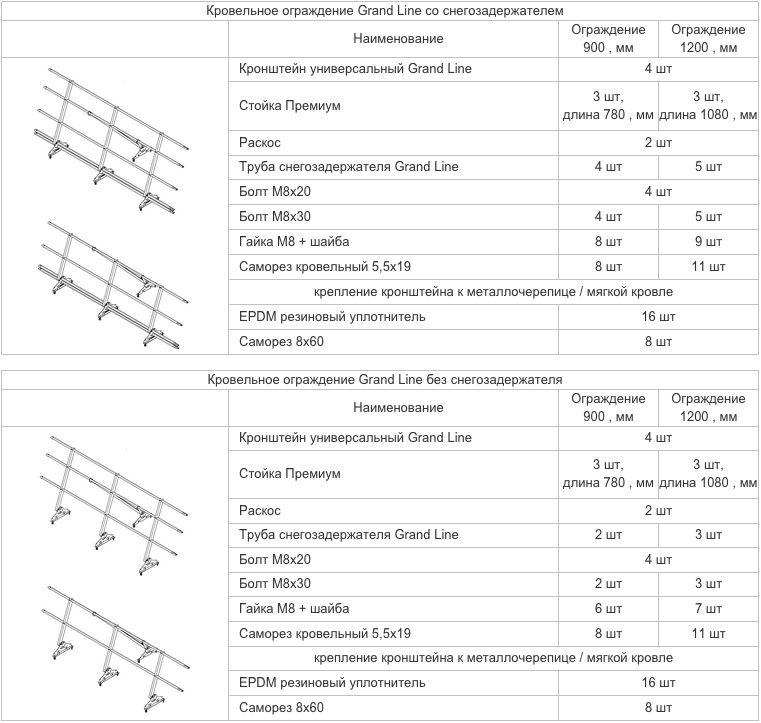

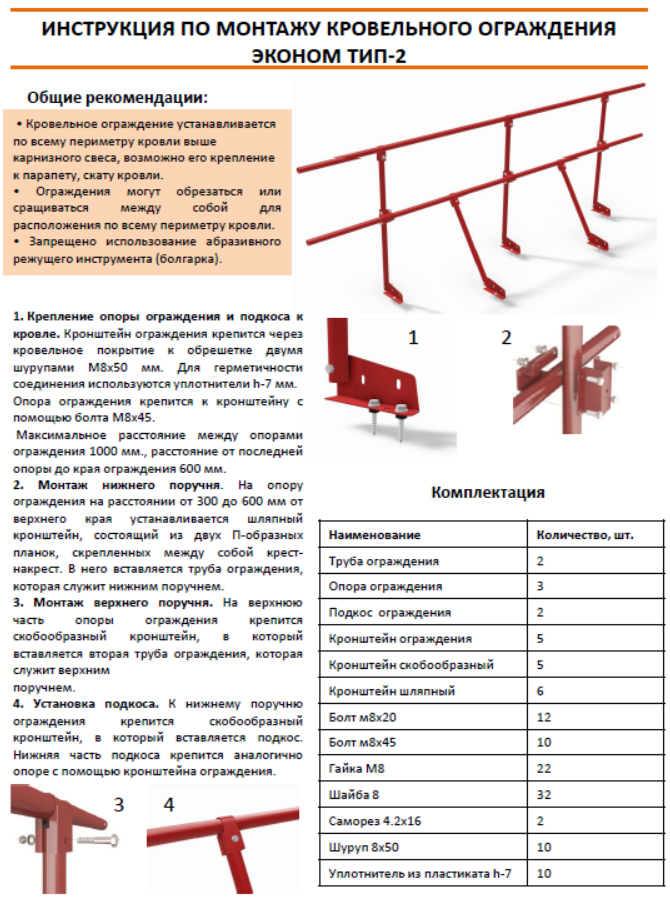

Обязательные элементы кровельного ограждения

Комплектация кровельных ограждений включает в себя:

• стойки (вертикальные опоры ограждений). Чаще всего стойка выполняется из труб с круглым сечением и толщиной стенки 1,5 мм. Высота стоек варьируется в зависимости от назначения ограждений;
• поперечные оградительные элементы (основания). Обычно изготовлены из труб с круглым (изредка квадратным) сечением. С одной стороны труба должна быть обжата, чтобы сохранить возможность удлинения и соединений конструкционных элементов между собой;
• кронштейны. Кронштейны призваны фиксировать элементы кровельных заграждений на крыше, устанавливать определенный угол для ограды, зависящий от угла склона кровли;
• крепежные детали. Болты, гайки, саморезы.

Материалы для кровли

• Наиболее дешевым и доступным вариантом считаются изделия из обычного металла
  . Они покрываются специальными средствами, позволяющими повысить защиту материала от негативных атмосферных воздействий. Для этого используется метод порошкового напыления, что придает повышенную фиксацию поверхностному слою.
• Но если цена в данном вопросе не самый главный критерий, то следует отдавать предпочтение нержавеющей стали
  . Материал не требует какой-либо дополнительной обработки, его структура устойчива ко всем негативным воздействиям.
  Нержавейка – гарантия долговечности и надежности. К тому же она может использоваться при повторном монтаже
• Для ограждений кровли используются и различные стеклянные изделия, которые позволяют придать зданию наиболее привлекательный вид
  .
  К сожалению, такие конструкции своими руками установить вряд ли получится, для этого требуется специальный инструмент. Данный фактор увеличивает стоимость заграждений в несколько раз.

Примечание!
Также для ограждения кровли могут использоваться и пластиковые сетки для ограждения спортивных площадок.
Высококачественный материал легко переносит сильные морозы, устойчив к влажности и не боится ультрафиолетовых лучей.
При этом значительно повышает безопасность на эксплуатируемых крышах.
Такие сетки подходят как для временного использования, так и для повседневной эксплуатации.

Какой бы вариант вы не выбрали, следует помнить, что основой всего является надежность и долговечность.

На рисунке приведен пример того, когда ограждения решил заполнить ОСБ листами

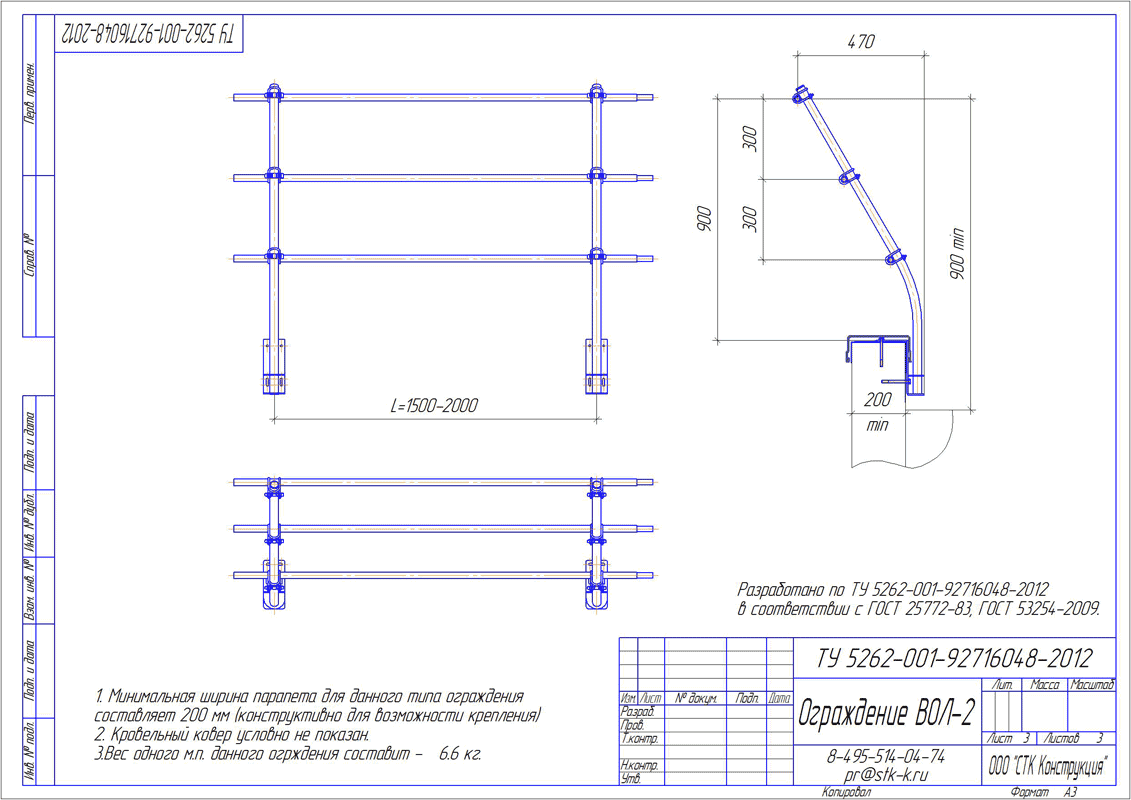

Ограждение неэксплуатируемых кровель

Несмотря на то, что изначально такая кровля не предусматривает выхода на нее людей и их нахождения здесь, возникают различные ситуации, в ходе которых людям придется выйти на неэксплуатируемую кровлю: необходимость ремонта кровли, установки оборудования, спасение жизни при возникновении пожара и так далее.

Именно для таких ситуаций и монтируются кровельные ограждения на неэксплуатируемых кровлях. Свод строительных норм и правил от 21.01.1997 регулирует правила установки ограждений как для эксплуатируемой, так и для неэксплуатируемой кровли, не предъявляя отдельных требований для каждой из них. Однако Государственный стандарт 25772 определяет технические параметры для ограждений на кровлях неэксплуатируемых.

Так, согласно требованиям ГОСТа, вне зависимости от высоты, этажности или назначения здания, высота кровельного ограждения на его крыша должна быть 60 см и более. Между двумя вертикальными и между двумя горизонтальными элементами ограждения должно быть расстояние не более 30 см.

Особенности выбора материалов для ограждения кровли

При установке таких кровельных элементов надо использовать только высококачественные материалы. Они должны быть из материалов особой формы и дополнительными рёбрами жёсткости, чтобы была возможность выдерживания силового воздействия в любой ситуации.

Обязательно каждый элемент должен быть обработан антикоррозийным материалом. Или же должны быть выполнены из нержавеющей стали.
Чтобы в последующем исключить возникновение прогнивания и ухудшения прочностных показателей, что, несомненно, может сказаться на безопасности

Для жилых зданий, где требуется обязательное обслуживание крыши на это надо будет обязательно обратить особое внимание

Функции ограждения

Хотя парапет считается характерной чертой плоской кровли, он иногда устанавливается и на скатные крыши. Устройства, служащие в качестве бордюров, монтируют во время проведения кровельных работ. Если для сооружения используются качественные материалы, то парапет прослужит долгие годы, прежде чем ему потребуется ремонт. Этот элемент выполняет следующие функции:

1. Оградительную. Парапет ограждает периметр плоской крыши, делая нахождение на ней более безопасным. Эта меры защиты соблюдается не только на эксплуатируемых крышах, где люди присутствуют постоянно, но и на неэксплуатируемых для обеспечения безопасности ремонтников и обслуживающего персонала. Естественно, к бордюрам на эксплуатируемых крышах СНиП предъявляет более жесткие требования по высоте и надежности.

2. Защитную. Парапеты ограничивают поверхность плоской крыши, ограничивая сход снежных масс и стихийный слив дождевой воды. Для высотных домов эта функция ограждения на крыше имеет большее значение, так как снег, падающих сверху с большой скоростью, может нанести серьезные травмы прохожим. Благодаря бордюру снежный покров тает под действием солнечных лучей на поверхности крыши и в виде талой воды попадает в водосток, а затем в ливневую канализацию.

3. Эстетическую. Защитные ограждения не портят внешний вид сооружения, они могут стать настоящим украшением крыши. Взглянув на здания прошлого век, можно увидеть парадные парапеты, украшенные замысловатыми узорами и статуями. Современные тенденции в строительстве ставят на первое место функциональность бордюра, однако ограждения из стекла и металла смотрятся или сделанные с помощью ковки выглядят даже более стильно.

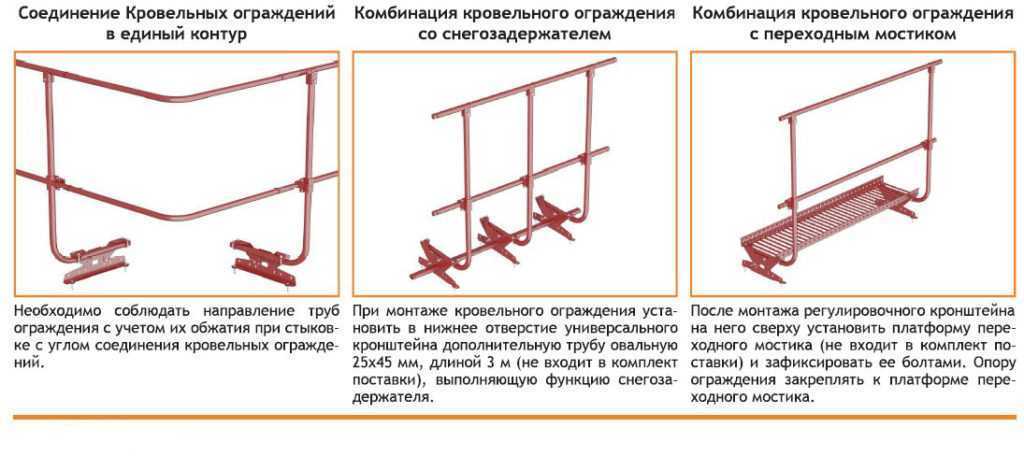

Комбинированное ограждение

Ограждения и их актуальность

Но в чем же заключаются основные функциональные обязанности каждой ограждающей конструкции? Их несколько, а наибольшее значение для потребителей имеют следующие:

Безопасность – при правильном конструировании и грамотном монтаже ограждения оно гарантированно оберегает человека от падения; Защита – речь идет о защите от ветра и атмосферных осадков. Ведь дело не ограничивается только лишь кровельным материалом. Ограждение выступает в качестве заслона от дождя и ветра. Снег зимой не обрушается вниз, а постепенно тает. Вода при этом по водоотводам поступает к водосточным желобам; Декор – эстетичные ограждения являются неотъемлемым компонентом архитектуры любого здания. Они придают объекту логическую завершенность

Ограждения неэксплуатируемых кровель

Возведение неэксплуатируемых кровель не требуют монтажа жесткого основания, поскольку не планируется передвижение людей по их поверхности.

Тем не менее, могут возникнуть не предусмотренные изначально ситуации, при которых выход человека на крышу становится необходимым, для чего производят монтаж специальных ограждений в виде переходных мостов и специальных трапов, позволяющих снизить риск падения с крыши и распределить вес человека равномерно по поверхности покрытия кровли.

Для данного типа кровли действуют те же требования СНиП, но технические параметры, предъявляемые ГОСТ, немного меняются:

• Минимальная высота ограждения составляет60 смнезависимо от высоты здания и количества этажей;
• Расстояние между такими элементами ограждения, как балясины и перекладины, должно составлять не более 30 см.

Устройство

Парапет плоской крыши – возвышение стен над основным уровнем крыши, оно располагается вдоль всего периметра и выполняет защитные функции. Этот элемент является неотъемлемой частью конструкции, требования к которому регламентируются СНиП II-26-76. Парапет изготавливают из кирпичей, бетонных плит, газосиликата и других материалов. Он состоит из следующих частей:

Устройство парапета на плоской кровле

1. Ограждение. Оно представляет собой возвышение, высота и ширина которого определяется СНиП и характером использования плоской кровли. Чаще всего ограждение выполняют с помощью кирпичной кладки по всему периметру крыши дома. Оно выполняет защитные функции, предохраняя кровельный материал от повреждения, а также служит барьером, предостерегающим людей от падения с эксплуатируемых кровель.
2. Кровельный клин. Устройство необходимое для защиты гидроизоляционного фартука парапета плоской кровли от повреждения в месте примыкания. Он изготавливается с помощью цементного раствора или бруска треугольного сечения. Если используется брус, он в обязательном порядке пропитывается антипиреном и антисептиком. Кровельный клин обустраивается в стыке между парапетом и поверхностью крыши так, чтобы убрать угол 90 градусов между ними.
3. Гидроизоляционный фартук. Гидроизоляционным фартуком называют влагостойкий материал, которым покрывают ограждение плоской кровли, чтобы защитить от проникновения влаги в толщу кровельного пирога. Он изготавливается из подкладочного или наружного рубероида и закрепляется поверх парапета или в специально изготовленную канавку на нем с помощью прижимной планки из металла.
4. Защитный козырек. Защитный козырек надевают на поверх гидроизоляционного фартука. Он изготовляется из специальной кровельной стали, устойчивой к коррозии. Козырек монтируется в нахлест или с помощью фальцевого шва, второй вариант лучше защищает от протечек, но требует больше времени. Для защиты от коррозии стальные элементы покрывают краской на основе жидкой резины.

Итог

Подводя итоги можно надо отметить, что любой дом обязательно должен иметь ограждение на крыше. При этом высота ограждения кровли строго регулируется федеральными законами.

Кровельные ограждения – обязательная мера при постройке зданий любого назначения. Они обеспечивают безопасное нахождение на крыше не только мастерам и рабочим, но и просто отдыхающим людям. От качества кровельных ограждений напрямую зависит безопасность работ, проводимых на крыше.

В странах Европейского Союза техническое испытание кровли является обязательной процедурой перед сдачей объекта в эксплуатацию. Объекты, которые не прошли данную процедуру, не могут быть застрахованы.
