Особенности ондулина — полезный размер листа, нахлесты и ширина, технические характеристики

Расчет и размеры листа ондулина

Опубликовано: 13 января, 2013

Ондулин — один из самых популярных кровельных материалов в современном строительстве. Разработала этот материал французская фирма ONDULINE, где он производится уже более 50 лет.

На сегодня, производственные мощности размещены по всему миру, в т.ч. и в России. Укладка кровли ондулином предполагает точный расчет объема необходимого материала, чтобы избежать возможного расхождения в цветовой гамме из разных партий в случае нехватки материала. Чтобы произвести грамотный расчет, необходимо знать точный размер листа ондулина. Об этом мы и поговорим сегодня.

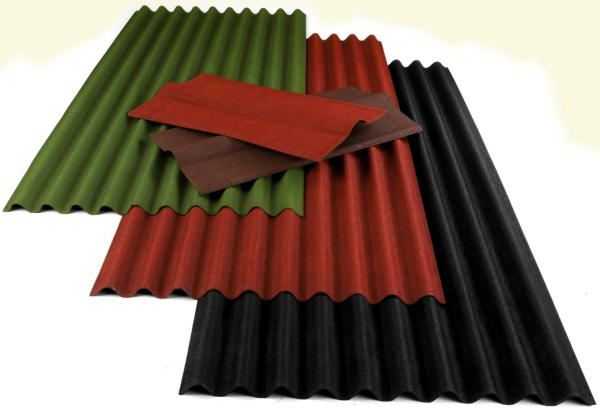

Технические характеристики материала

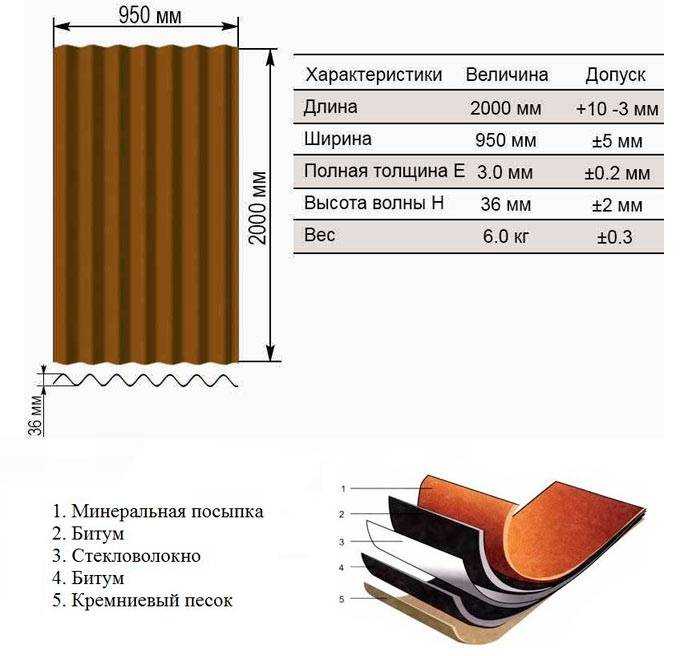

При производстве ондулина — размер листа имеет определенные стандарты и может иметь небольшую погрешность (+10мм/-3 мм по длине листа и +5/-5мм по ширине ) у различных производителей. Стандартные размеры должны соответствовать:

• длинна — 2000 мм
• ширина — 950 мм
• толщина листа — 3мм
• высота волны — 36 мм (+2/-2 мм)
• вес листа — 6 кг

размер листа ондулина

Какими преимуществами обладает Ондулин в сравнении с другими кровельными материалами?

• срок службы — 50 лет, гарантия на водонепроницаемость — до 15 лет
• широкий температурный диапазон использования (от -40 до +80 градусов)
• выдерживают нагрузку до 300 кг на 1 кв.м
• выдерживают шквальный ветер скоростью до 200 км/ч
• поглощают шум осадков до 40 децибел (град, дождь)
• выдерживают механические повреждения, воздействие кислоты, щелочей, масла, грибков

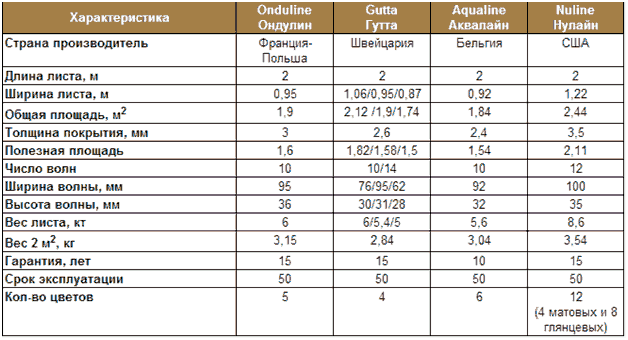

Характеристики листа Ондулина в зависимости от страны производителя

Сколько стоит лист ондулина?

Цена за лист ондулина хоть и не относится к эксплуатационным или техническим характеристикам, но этот фактор является одним из решающих при выборе кровельного покрытия.

Стоит отметить, что стоимость варьируется в зависимости от цветовой палитры (ондулин представлен в таких цветах: красный, черный, зеленый и коричневый). В зависимости от наценок продавца и компаний-поставщиков, цена листа Ондулина может составлять от 400 до 500 рублей.

Цена доборных элементов для ондулина может составить:

• Ендовы — от 200 рублей,
• элементы конька– 250 рублей,
• щипцовый профиль – от 250 руб.,
• подкладочный ковер ОНДУФЛЕШ – от 900 рублей

Расчет ондулина на крышу

расчет листов ондулина

Если Вы решили осуществить монтаж ондулина самостоятельно, могут столкнуться с проблемой определения необходимого количества материала, поскольку берут в расчет только размер самого листа (2*0,95 = 1,9 кв.м) и упускают зазоры на боковые и вертикальные нахлесты.

ВНИМАНИЕ! С учетом нахлестов, полезная площадь ондулина составляет 1,6 м.кв. Например, если вам необходимо оборудовать кровлю площадью 100 кв.м

и скатом до 15 0 потребуется 100/1,6=63 листа

Но эти расчеты имеют место при оборудовании простой двухскатной крыши без дополнительных архитектурных элементов

и скатом до 15 0 потребуется 100/1,6=63 листа. Но эти расчеты имеют место при оборудовании простой двухскатной крыши без дополнительных архитектурных элементов

Например, если вам необходимо оборудовать кровлю площадью 100 кв.м. и скатом до 15 0 потребуется 100/1,6=63 листа. Но эти расчеты имеют место при оборудовании простой двухскатной крыши без дополнительных архитектурных элементов

Если вы выполняете расчет на этапе проектирования, вам пригодятся знания геометрии для расчета площади крыши по проекции:

1. Разбиваем плоскость на правильные геометрические фигуры (прямоугольники, треугольники, квадраты)
2. рассчитываем площадь отдельно взятого элемента
3. Учитываем угол наклона крыши (полезная площадь ондулина зависит от угла ската и может равняться от 1,3 до 1,6 м.кв)
4. Суммируем значения

Если проекция крыши — это прямоугольник, а угол наклона равен 30 градусам, то площадь крыши равна произведению косинуса угла на площадь прямоугольника.

Если с геометрией у вас не сложилось, можно доверить расчеты специальной программе Ondulineroof (скачать). Достаточно только указать длину и ширину скатов крыши и программа выдаст вам необходимое количество листов.

Кстати, очень часто продавцы кровельных материалов предлагают бесплатную услугу по расчету Ондулина на крышу если материал приобретается в их магазине.

Рассчитать ондулин и смонтировать его на крышу — занятие совсем не сложное. Однако, если у вас возникают сомнения в правильности ваших расчетов, обратитесь к профессионалам, так вы только сэкономите свое время и средства.

https://youtube.com/watch?v=iqNMAh_baeU

Теги: #Размер листа ондулина для крыши

Технические характеристики

Занимаясь обустройством крыши, очень важно правильно рассчитать нужное количество кровельного материала. Для этого необходимо знать параметры, по которым изготавливается ондулин

Размеры листа установлены стандартами и составляют 2000 мм в длину и 960 мм в ширину.

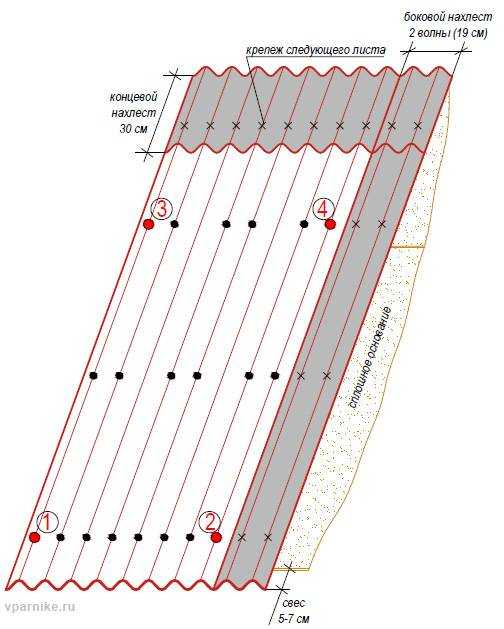

Тут следует учитывать, что кровельные элементы укладываются внахлест, поэтому полезная площадь листа будет несколько меньше (от 1.6 м кв. до 1.3 м кв.). В зависимости от уровня наклона крыши размер нахлеста определяется следующим образом:

• 30 сантиметров (при наклоне в 5-10 градусов);

• 20 сантиметров (когда наклон 10-15 градусов);

• 17 сантиметров (если наклон крыши более 15 градусов).

Кровельный ондулин, характеристики которого зависят от фирмы-производителя, может выдерживать нагрузку около 0.96 тонны на 1 м². Качественные листы отличаются устойчивостью к различным химическим компонентам, гигиеничностью и абсолютной безопасностью для окружающей среды.

Толщина такого покрытия составляет всего 3 мм, поэтому обрезать лист до нужного размера можно любым подручным инструментом. Вес одного элемента равняется 6.5 килограмма, а значит, транспортировать материал можно даже на легковом автомобиле. Такие возможности побуждают многих в качестве кровли выбирать именно ондулин. Размеры листа и его маленький вес позволяют выполнять монтаж покрытия самостоятельно, не привлекая к работе помощников.

Немного истории

Ондулин — это кровельный материал, который впервые был запущен в производство еще в 1944 году во Франции. Тогда компания-производитель OFIS SA открыла первую небольшую фабрику по выпуску этого материала, но выпущенная новинка имела столь большой успех, что компания начала стремительно наращивать объемы производства, постепенно открывая все новые филиалы в разных странах мира.

К настоящему моменту он выпускается не только в Европе, но и в странах Азии и Америки. На нашем рынке ондулин стал появляться примерно 20 лет назад, но благодаря, высоким эксплуатационным качествам, он быстро приобрел популярность. Особенно широко применяют ондулин частные застройщики, так как материал прост в обработке и монтаже.

Долговечность ондулина

Долговечность материала – еще одно его важное положительное свойство. Производители заявляют срок службы еврошифера 40-50 лет, что при относительно невысокой стоимости делает ондулин очень выгодным с экономической точки зрения (о чем свидетельствуют многочисленные отзывы покупателей и популярность материала на рынке)

Многие производители при этом предоставляют дополнительную гарантию на водонепроницаемость листов ондулина в течение 15 лет с момента монтажа кровельного материала. Как правило, этого срока хватает, чтобы полностью изменить дизайн экстерьера здания и полностью перестелить покрытие кровли в соответствии с актуальными тенденциями в мире ремонта и отделки.

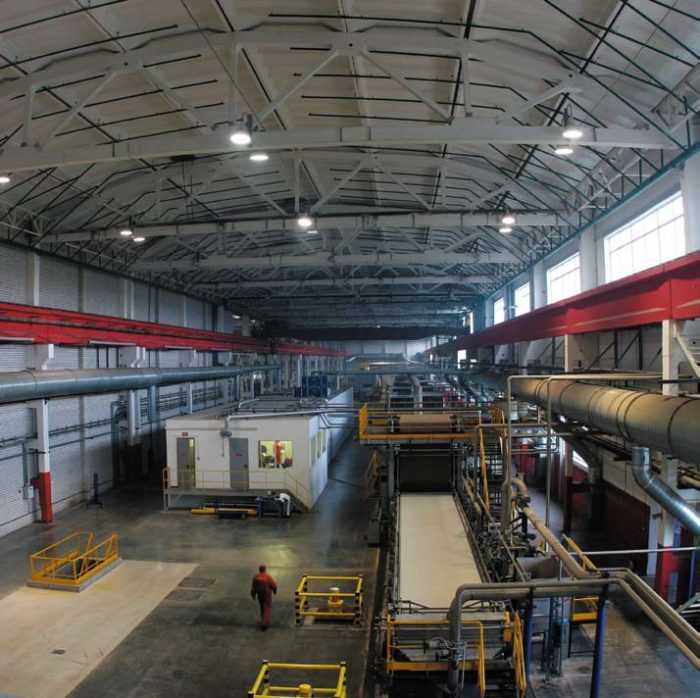

Процесс производства

Легкий вес, влагозащитные свойства и простота объясняются характеристиками веществ, из которых он состоит. Он, как и ондувилла, производится их экологически чистых, безопасных для здоровья компонентов, чего не скажешь об .

В состав входят отходы целлюлозной промышленности, нефтяной битум, полимерные смолы, природные пигменты, модификаторы. В процессе производства ондулиновое покрытие и ондувилла последовательно проходят 5 этапов:

1. Первый этап изготовления этого кровельного материала называют мокрым, так как в ходе него макулатуру, очищенную от примесей или мусора, смешивают с водой, получая влажную бумажную массу, которая называется пульпа.
2. Следующую фазу производства называют сушильной. В ходе нее подготовленная пульпа подается на конвейер, где ей придают волнистую форму, а затем высушивают.
3. Полностью высушенные листы разрезаются согласно стандартным размерам материала, после чего отправляются в цех пропитки.
4. Листы кровельного материала пропитывают нефтяным битумом с обеих сторон под воздействием высокой температуры и давления.
5. Ондувилла штабелируются на паллеты, а затем обматываются термоусадочной пленкой для предотвращения механических и погодных воздействий на материал во время транспортировки или хранения.

Достоинства материала

Свойства материала

Дополнительные элементы

Для укладки ондулина на кровлю необходимо приобрести следующее:

1. Специальные гвозди с цветными шляпками, выполненные из углеродистой стали, устойчивые и герметичные. В упаковке 100 штук, диаметр — 3,55 мм, цвет шляпки подбирается под цвет листа (на один лист уходит примерно 20 гвоздей).
2. Конек для ребра крыши. Его длина — 100 см, полезная — 85 см.
3. Щипец для ската и фронтона. Длина — 110 см, полезная — 95 см.
4. Материал для вентиляционной трубы из сополимера.
5. Ендова. Длина — 100 см, полезная — 85 см.
6. Заполнитель карниза для просвета между обрешеткой и листом. Может быть вентилируемым, невентилируемым. Производится из вспененного полиэтилена. Длина — 85 см, толщина — 2,5 см.
7. Изоляционные ленты из бутилкаучука, алюминия. Ширина — 28 см, длина — 250 см.
8. Закрывающий фартук из полипропилена. Длина — 940 мм, в упаковке по 25 штук.

Технологические особенности производства ондулина

Кровельное покрытие придумано более века назад и сегодня принципы производства сохранились. При изготовлении продукции используется целлюлозное волокно, проходящее процессы нагрева, прессования и гофрирования при температуре +120 С. После этого элементы покрываются краской и пропитываются битумными составами с полимерными присадками.

По сути, ондулин – разновидность шифера, но с более высокими практическими и качественными характеристиками. В процессе производства получается экологически безопасный материал, обладающий высокими показателями водостойкости и прочности. Под воздействием солнечных лучей тонкие целлюлозные волокна спаиваются, гарантируя отменную гидроизоляцию.

Несколько советов, какой лучше купить ондулин для крыши

Если в качестве материала для кровли вы выбрали ондулин, вам следует обратить внимание на следующие моменты:

Лучше всего приобретать листы размером 200 × 95 см. Проследите, чтобы толщина материала была не менее 3 мм

Если покрытие тоньше, это может оказаться не ондулин, а гидроизоляционная прокладка. Один лист ондулина должен весить от 6 до 6,5 кг

Обратите внимание на количество волн на листе. Берите материал с 10 волнами

Если их 9, это может быть подделка. Волнистые листы ондулина лучше всего подходят для монтажа простых кровель. В противном случае будет множество обрезков материала. Если вам требуется смонтировать сложную по форме крышу, приобретите черепицу из ондулина. Совершая покупку, следите, чтобы все листы были одинакового оттенка. Обращайте внимания на чистоту листов – иногда на них встречаются битумные пятна. Это не заводской брак, но вы имеете право отказаться от такого листа и потребовать заменить его на чистый. Прежде чем оформлять покупку, проверьте все сертификаты и гарантийные обязательства. Поинтересуйтесь у продавца, куда вам следует обращаться по поводу гарантии. Выбирая покрытие, не гонитесь за дешевизной. Слишком низкая цена – почти наверняка признак того, что магазин продает подделку. Товары подобного рода нужно приобретать только в проверенных торговых точках или у официальных дилеров известных компаний.

Вас также может заинтересовать: Фасадный лепной декор: элементы, выбор, монтаж

Некоторые дополнительные рекомендации

Инструкция по укладке ондулина на кровлю не представляет особой сложности. Но лучше перед началом работ все-таки познакомится с некоторыми рекомендациями от специалистов, а именно:

начало монтажа следует «согласовать» с погодой на улице. Дело в том, что согласно инструкции от производителя с ондулином нужно работать при определенной температуре окружающего воздуха. Это связано с особенностью материала. Работы по покрытию кровли с помощью ондулина можно проводить при температуре выше минус пяти градусов. Если будет холоднее, то материал станет более жестким и ломким. Также не желательно работать, если температура окружающего воздуха более 30 градусов; начинать работы по монтажу ондулина нужно с подветренной стороны

Листы материала достаточно легкие и обладают большой парусностью Это может существенно осложнить работы в ветреную погоду; укладывая ондулин у карниза крыши, обратите внимание на свес. Этот материал мягкий, поэтому делать его большим нельзя Максимальный свес должен составлять не более 70 миллиметров; для разметки ондулина удобно использовать цветной карандаш, контрастный по отношению к расцветке самого материала; для резки листов применяют обычную ножовку по дереву. Чтобы материал не застревал в зубьях, полотно можно смазать маслом

Если объем работ большой, то можно применять и электрические пилы, в том числе и циркулярные; если вы будете проводить ремонт старой крыши покрытой ондулином, то прежнюю кровлю нужно полностью удалить. Также демонтируется старый слой гидроизоляции. Только после этого можно приступать к монтажу нового кровельного материала. Это позволит листам ондулина лечь ровно, без бугров и ям. Такой монтаж обеспечит наиболее долгий срок эксплуатации; установка ондулина облегчается тем, что материал хорошо тянется и гнется. Но нужно стараться не переусердствовать. Если листы будут слишком натянуты или изогнуты, то в этих местах материал быстро перетрется и кровля начнет протекать; в процессе монтажа ондулина вам, скорее всего, придется передвигаться по крыше, уже покрытой кровельным материалом

Чтобы материал не застревал в зубьях, полотно можно смазать маслом. Если объем работ большой, то можно применять и электрические пилы, в том числе и циркулярные; если вы будете проводить ремонт старой крыши покрытой ондулином, то прежнюю кровлю нужно полностью удалить. Также демонтируется старый слой гидроизоляции. Только после этого можно приступать к монтажу нового кровельного материала. Это позволит листам ондулина лечь ровно, без бугров и ям. Такой монтаж обеспечит наиболее долгий срок эксплуатации; установка ондулина облегчается тем, что материал хорошо тянется и гнется. Но нужно стараться не переусердствовать. Если листы будут слишком натянуты или изогнуты, то в этих местах материал быстро перетрется и кровля начнет протекать; в процессе монтажа ондулина вам, скорее всего, придется передвигаться по крыше, уже покрытой кровельным материалом

Делать это нужно осторожно. Ступать следует на выпуклые поверхности, на вершину волны

Ставить ногу в углубления нежелательно, чтобы не повредить ондулин; стоит строго соблюдать схему монтажа

Вначале укладывается нижний ряд у карниза, затем постепенно двигаемся к коньку. В этом случае, благодаря тому, что листы будут монтироваться внахлест, снизится риск появления протечки

Ставить ногу в углубления нежелательно, чтобы не повредить ондулин; стоит строго соблюдать схему монтажа. Вначале укладывается нижний ряд у карниза, затем постепенно двигаемся к коньку. В этом случае, благодаря тому, что листы будут монтироваться внахлест, снизится риск появления протечки.

Соблюдая эти правила монтажа ондулина можно обеспечить для своего дома надежную и достаточно долговечную кровлю. Самое главное – это не спешить и стараться не повредить материал, как при транспортировке, так и при укладке.

Несколько советов, какой лучше купить ондулин для крыши

Если в качестве материала для кровли вы выбрали ондулин, вам следует обратить внимание на следующие моменты:

Лучше всего приобретать листы размером 200 × 95 см.
Проследите, чтобы толщина материала была не менее 3 мм

Если покрытие тоньше, это может оказаться не ондулин, а гидроизоляционная прокладка.
Один лист ондулина должен весить от 6 до 6,5 кг.
Обратите внимание на количество волн на листе. Берите материал с 10 волнами

Если их 9, это может быть подделка.
Волнистые листы ондулина лучше всего подходят для монтажа простых кровель. В противном случае будет множество обрезков материала.
Если вам требуется смонтировать сложную по форме крышу, приобретите черепицу из ондулина.
Совершая покупку, следите, чтобы все листы были одинакового оттенка.
Обращайте внимания на чистоту листов – иногда на них встречаются битумные пятна. Это не заводской брак, но вы имеете право отказаться от такого листа и потребовать заменить его на чистый.
Прежде чем оформлять покупку, проверьте все сертификаты и гарантийные обязательства. Поинтересуйтесь у продавца, куда вам следует обращаться по поводу гарантии.
Выбирая покрытие, не гонитесь за дешевизной. Слишком низкая цена – почти наверняка признак того, что магазин продает подделку. Товары подобного рода нужно приобретать только в проверенных торговых точках или у официальных дилеров известных компаний.

Характеристики

Ондулин используется для ремонта кровли, настила нового покрытия, как подкладка для керамической черепицы или для создания ограждений и водоотталкивающих экранов. Покрытие из этого материала имеет гарантированный срок эксплуатации 15 лет, однако, по отзывам профессиональных кровельщиков он безотказно служит по меньшей мере 30-50 лет.

Легкий вес, доступная стоимость, влагоотталкивающие свойства и устойчивость к биологическим факторам разрушения делают незаменимым в частном домостроении ондулин. Технические характеристики этого материала соответствуют высоким стандартам:

• Разрушающая нагрузка крыш, покрытых ондулином, составляет не менее 960 кгс/м2, при этом разрушается не сам лист, а обрешетка или стропильный каркас.
• Модуль упругости материала составляет 3,940-8,160 кгс/м2, благодаря чему лист обладает высокой гибкостью.
• Материал выдерживает температуру до 110 градусов, не деформируясь, не теряя упругости, жесткости.
• Уровень шумоподавления ондулина составляет 40 Дб, что позволяет принять этот материал без дополнительной шумоизоляции.
• Коэффициент теплопроводности ондулина 0,19 ккал/мчоС. Теплопроводность этого материала значительно ниже, чем у , благодаря чему крыша не так сильно нагревается под воздействием солнца.
• Этот кровельных материал без потери механической прочности, влагостойкости выдерживает как минимум 25 циклов заморозки и размораживания, этим объясняется длительный срок эксплуатации крыш с покрытием из ондулина.

Эксплуатационные характеристики

Размеры листа
