Правильное устройство ендовы

Особенности устройства ендовы

Кровля из металлочерепицы

Монтаж листов при устройстве ендовы из металлочерепицы проводят, не доходя около 10 см до середины ендовы. Для крепления используются саморезы, устанавливающиеся не ближе 25 см от угла. Они фиксируют конструкцию, проходя через металл и планку ендовы.

Устройство ендовы на кровле из металлочерепицы

Верхняя ендовная планка, изготовленная из этого же кровельного материала, крепится после монтажа основного покрытия крыши, закрывая срезы листов. Для фиксации используются верхние точки примыкания металла.

Крыша, при устройстве которой применяются профнастил и шифер

При монтаже шифера на крыше дома сначала устанавливается деревянная обрешетка-каркас, для чего используются брусья с сечением 6х6 см. На ней закрепляется гидроизоляция, соединяющаяся с мембраной, зафиксированной на скатах. На обрешетку устанавливается шиферный лист, предназначенный специально для устройства нижнего желоба. Верхний элемент ендовы монтируется после того, как окончен монтаж крыши дома.

При устройстве ендовы на крыше из профнастила необходимо применение герметика. Его слой наносится с обеих сторон от перегиба кровли. Поскольку покрытие имеет волновую форму, в эти места могут попадать как осадки, так и грязь. Чтобы не допустить таких проблем, зазоры послойно заполняются герметиком.

Монтаж профнастила на дом может производиться несколькими способами:

Устройство ендовы на кровле из шифера

• открытым;
• закрытым;
• переплетенным.

В первом случае листы укладываются на небольшом расстоянии от места стыка. Чтобы прикрыть свободное пространство, поверх листов к обрешетке гвоздями монтируется желоб, с помощью которого закрываются срезы.

Закрытый вариант предусматривает стык листов покрытия без зазоров.

Довольно редко применяется сложный в исполнении переплетенный способ, когда ендова перекрывается листовым материалом, поочередно заходящим на другую сторону.

Черепичная крыша

При использовании в качестве кровельного материала дома черепицы выполняется сплошная обрешетка. Ее ширина не должна быть меньше 35 см (с обеих сторон от стыка).

Монтаж черепицы предусматривает один нюанс. Вероятен вариант, что после подрезки отдельных фрагментов не получится закрепить их с помощью стандартных замков. В таком случае понадобится мягкая кислотоустойчивая проволока, продетая в отверстие, просверленное в верхнем сегменте керамической черепицы и накрученная на вбитый в обрешетку гвоздь. При таком способе крепления материал будет надежно зафиксирован в нужном положении.

Конструкция ендовы на крыше из черепицы

Крыша из ондулина

Если покрытием дома выбран ондулин, устанавливается не сплошная обрешетка, а из двух досок, уложенных на расстоянии 15 см друг от друга, с соблюдением симметричности по отношению к центру ендовы. Между досками производится монтаж специального желоба.

Обрешетка под ондулин

Его установку следует начинать снизу. Первый фрагмент желоба укладывается ровно по краю облицовочного материала и прибивается гвоздями. Следующий лист монтируется с большим нахлестом (не меньше 15 см).

После крепления желоба устанавливаются кровельные листы. Они подрезаются два раза: сначала грубо, с небольшим запасом, затем окончательно, после точного замера.

Для монтажа ондулина применяются кровельные гвозди, у которых шляпка окрашена в цвет покрытия. Фиксация осуществляется в каждую волну с как можно большим отступом от середины ендовы.

Описание стропильной системы

Крыша с ендовой – схема стропильной системы

Стропильная система сочетает в себе элементы, расположенные в различном порядке. Проект здания устанавливает вид всех примыканий, основных и дополнительных прогонов, мест переплетения. Именно последние узлы и участвуют в формировании ендовы кровли.

Установка систем стропил в месте стыков скатов является самым ответственным моментом. Ендова образуется диагональными стропильными ногами в точке сопряжения скатов, верхняя часть которых опирается на конек, а нижняя – на кровельный мауэрлат.

Форма строения определяет характеристики внутренних углов крыши. Соединение стропил ендовы проводится при помощи распорного или безраспорного методов. При использовании распорного варианта необходимо снять лишнее напряжение, для чего устанавливается горизонтальная схватка внизу конструкции.

Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров, выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды, образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши. Кровельные покрытия делятся на две группы:

Кровельные покрытия делятся на две группы:

• Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
• Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

Назначение разжелобка

На крышах сложных конфигураций, которые включают сразу несколько скатов, неминуемо получаются внутренние стыки. В таких местах чаще всего скапливаются снежные осадки, дождевая вода, а также всевозможный мусор. Кроме того, их достаточно сложно обслуживать.

Ендова, или разжелобок – это элемент, который укладывается вдоль внутреннего угла крыши под скатами. Он предназначен для защиты конструкции от затекания воды под кровельное покрытие и обеспечивает свободную эвакуацию осадков с поверхности крыши.

Количество ендов будет зависеть от таких факторов:

1. Конфигурация кровли – крестообразная, в форме буквы Т или Г.
2. Наличие дополнительных элементов, в частности, мансардных и слуховых окошек.

Виды ендов

Ендова – внутренний угол, образованный двумя сопряженными скатами. Это непонятное иностранное слово имеет более приятный русский заменитель – разжелобок.

Что такое ендова

Строго говоря, сама ендова считается элементом стропильной системы и не имеет никаких разновидностей. Могут, конечно, использоваться различные технологии ее строительства, но от этого назначение и функциональные задачи не изменяются. Классификация по видам носит весьма условный характер и применяется, в большинстве случаев, для характеристики внешнего вида кровельных покрытий в местах ендов. В отдельных случаях монтаж ендовы требует использования дополнительных доборных элементов и специальных материалов.

Таблица. Разновидности ендовы крыши

Вид ендовы	Краткое описание особенностей и эксплуатационных характеристик
Открытая	Самый простой вариант обустройства ендовы, в настоящее время применяется только на хозяйственных пристройках. Стык скатов закрывается металлической планкой, поверх которой монтируется кровельное покрытие. Планка не закрывается, внешний вид крыши ухудшается, виден неровный срез кровельных материалов. Современных застройщиков не удовлетворяет такой вариант кровель.
Закрытая	В отличие от вышеописанного варианта, здесь срез кровельных материалов прячется специальной так называемой внешней ендовой. Она не выполняет никаких технических задач, кроме декоративных. Это самый распространенный способ оформления ендов.
Переплетенная	Может применяться только на покрытиях из мягкой битумной черепицы. Открытая функциональная металлическая ендова закрывается гонтами материала, которые оригинально переплетаются. Излишки в дальнейшем аккуратно подрезаются. Ендова очень красиво смотрится и становится настоящим украшением крыши. Сама металлическая планка используется как элемент страховки, основная вода отводится по переплетенной гибкой черепице.

Надо помнить, что сложное устройство ендов создает трудности во время выявления протечек. Часто их замечают слишком поздно, когда деревянные конструкции стропильной системы получили критические повреждения. Это значит, что к обустройству ендов надо подходить очень внимательно и ответственно, ошибки или отклонения от рекомендованной технологии дорого обходятся.

Ремонт ендовы — сложный и дорогостоящий процесс

Что такое ендова и для чего она используется

Ендова является внутренним углом крыши, который образуется при стыковке двух скатов. Этот элемент также называют разжелобок. Основное назначение данной конструкции заключается в защите внутренних кровельных углов от попадания воды. Ендова нужна на стыках крыш с непростым геометрическим строением, а также на линии присоединения материала кровельного покрытия к вертикальному на мансарде в слуховых окнах.

Схема ендовы крыши:

Ендова является внутренним углом крышиИсточник zen.yandex.tm

Размеры ендовы будут зависеть от того, насколько большой уклон у крыши – чем он меньше, тем более длинный и широкий нужен разжелобок. Также на данный элемент конструкции кровли влияют и погодные условия в местности строительства дома. Стандартная длина ендовы крыши 2 м, возможно изготовление конструкции в 3 м. Разжелобок большого размера, например 10 м, монтируется из нескольких планок, уложенных внахлест

При этом важно сохранить герметичность всех соединений

Разжелобок часто путают с коньком крыши. Но это разные элементы – конек монтируется на внешний угол, а ендова на внутренний.

Конек монтируется на внешний угол, а ендова на внутреннийИсточник besplatka.ua

У использования ендовы есть ряд преимуществ, поэтому она является необходимым элементом при монтаже кровли:

• организовывает стоки дождевых и талых вод на элементах крыши, что обеспечивает более длительную их сохранность;
• увеличивает безопасность при сильных снегопадах – осадки не задерживаются, опадая маленькими пластами;
• монтаж производится достаточно просто и быстро.

Крыша с ендовой предполагает стропильную систему, и сложности могут возникнуть с гидроизоляцией, поскольку это место в устройстве скатов кровли испытывает максимальные нагрузки. Для проведения успешного монтажа нужен точный чертеж. Особенно внимательно выполняются работы на стыке главного ската крыши и мезонина.

После того как завершено устройство стропил, производят укладку материала кровли, выводя его на внутренние углы. Используют два подкладочных слоя с нахлестом. Затем монтируется верхняя планка, придающая эстетичный вид конструкции. Стыки обрабатывают герметизирующей лентой.

Монтаж основы под ендову

Обустройство обрешетки ендовы крыши.

Для грамотной укладки ендовы необходимо подготовить правильную основу под нее – гидроизоляционный материал на сплошную обрешетку.

Вдоль нижнего элемента фальш-ендовы для дополнительной герметизации укладывается еще один слой гидроизоляционного материала или уплотнитель. В роли дополнительного уплотнителя может выступить специальный ендовый ковер из гоф­ри­ро­ван­ной ру­лон­ной кровли или некор­ро­ди­ру­ю­щего металла. Изготавливается слой рулонного кровельного материала из полиэфирного волокна, пропитанного битумом высокого качества и покрытого с обеих сторон посыпками: сверху базальтовой, снизу песчаной.

Такой ковер эффективно защитит стыки от проникновения влаги, обладает высокой прочностью и превращает водоотводящий желоб в цельный элемент. Монтаж ковра проводится с помощью наклеивания или прибивается гвоздями через каждые 20 см.

Схема укладки ендового ковра: 1 – ось ендовы. 2 – самоклеющийся битумно-полимерный материал. 3 – ендовный ковер. 4 – подкладочный ковер.

Монтаж основы под ендову:

1. Под ендовый ковер для предотвращения образования конденсата укладывают водостойкую мембрану.
2. Гофрированная ру­лон­ная кровля укладывается в центре ендовы песчаной по­верх­но­стью вниз.
3. Ен­до­вый ковер прижимается к гребню и фиксируется гвоз­дями с ин­тер­ва­лом в 2,5 см, начиная с внеш­них концов.
4. Нижние кромки кровли под­ре­за­ют­ся. По обеим сто­ро­нам полосы кровли наносятся полосы пластичного цемента длиной в 10 см и в 1,5 мм тол­щи­ной. При стыковом со­еди­не­нии кровли верх­няя секция должна накладываться на нижнюю в 30 см и закре­пляться пла­стич­ным це­мен­том.
5. Затем полоса гофрированного ру­лон­ного ендового ковра укла­ды­ва­ет­ся поверх преды­ду­щей также ли­це­вой сто­ро­ной наверх и укрепляется це­мен­том и гвоз­дя­ми.
6. Перед укла­дкой кро­вель­ных панелей мелом проводятся две линии по длине ендовы с от­сту­пом по 10 см от каждой сто­ро­ны гребня.
7. Под антикоррозийный металл или ендовый ковер укладывается водостойкая мембрана. Монтаж такого слоя гидроизоляции обеспечит максимальную защиту от влаги и конденсата и продлит срок службы кровли.

Что такое ендова и для чего она используется

Ендова является внутренним углом крыши, который образуется при стыковке двух скатов. Этот элемент также называют разжелобок. Основное назначение данной конструкции заключается в защите внутренних кровельных углов от попадания воды. Ендова нужна на стыках крыш с непростым геометрическим строением, а также на линии присоединения материала кровельного покрытия к вертикальному на мансарде в слуховых окнах.

Схема ендовы крыши:

Ендова является внутренним углом крышиИсточник zen.yandex.tm

Размеры ендовы будут зависеть от того, насколько большой уклон у крыши – чем он меньше, тем более длинный и широкий нужен разжелобок. Также на данный элемент конструкции кровли влияют и погодные условия в местности строительства дома. Стандартная длина ендовы крыши 2 м, возможно изготовление конструкции в 3 м. Разжелобок большого размера, например 10 м, монтируется из нескольких планок, уложенных внахлест

При этом важно сохранить герметичность всех соединений

Разжелобок часто путают с коньком крыши. Но это разные элементы – конек монтируется на внешний угол, а ендова на внутренний.

Конек монтируется на внешний угол, а ендова на внутреннийИсточник besplatka.ua

У использования ендовы есть ряд преимуществ, поэтому она является необходимым элементом при монтаже кровли:

• организовывает стоки дождевых и талых вод на элементах крыши, что обеспечивает более длительную их сохранность;
• увеличивает безопасность при сильных снегопадах – осадки не задерживаются, опадая маленькими пластами;
• монтаж производится достаточно просто и быстро.

Крыша с ендовой предполагает стропильную систему, и сложности могут возникнуть с гидроизоляцией, поскольку это место в устройстве скатов кровли испытывает максимальные нагрузки. Для проведения успешного монтажа нужен точный чертеж. Особенно внимательно выполняются работы на стыке главного ската крыши и мезонина.

После того как завершено устройство стропил, производят укладку материала кровли, выводя его на внутренние углы. Используют два подкладочных слоя с нахлестом. Затем монтируется верхняя планка, придающая эстетичный вид конструкции. Стыки обрабатывают герметизирующей лентой.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.

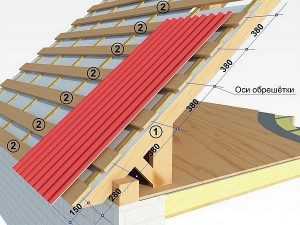

3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Особенности монтажа по типу кровли

Монтаж ендовы начинается с обрешетки. Усилить ее над внутренним углом, образованным совмещением скатов, надо для увеличения противостояния нагрузкам от снежных сугробов. Обрешетка создается сплошная из обрезной доски. Для защиты ее поверхностей от грибка и влаги выполняется пропитка антисептиком.

Еще до начала монтажа обрешетки важно учесть, по какой схеме сделана стропильная система на участке, где будет расположен желоб. Места переходов плоскостей скатов должны образовывать ровные линии

Причем вся их длина не должна иметь впадин, выступов, искривлений. Соединения бывают двух видов:

1. Встык. Стропила соседних скатов состыкованы под углом торцами. При такой схеме нужны сложные расчеты, чтобы избежать искривлений.
2. Внахлест. Стыковка соседних стропил отсутствует. Расположены они вразнобой. Схема считается простой. Увеличивается вероятность получения прямых линий.

Образующаяся линия в месте стыковки скатов называется прогоном. Чтобы он получился ровный, между краями натяните веревку. Она служит ориентиром при креплении планок.

Обустраивается ендова кровли несколькими способами, что зависит от схемы расположения стропил, используемого кровельного покрытия. При этом обрешетка может быть сделана следующих типов:

1. Под гибкую кровлю создается обрешетка сплошного типа. Кровельным ковром разжелобки служит гидроизоляция.
2. Если двухскатная крыша из шифера, жесткой черепицы или профнастила имеет разжелобку, обрешетку создают из 2-3 досок шириной 100 мм, крепящихся вдоль стыков. Размеры шага деревянных элементов определяются шириной желоба.
3. Под металлочерепицу монтируют дополняющие рейки, расположенные между основными досками обрешетки.
4. Под ондулин крепят две доски шириной 100 мм, соблюдая между ними расстояние – 150 мм.

Монтаж ендовы требует внимательности, принятия верных решений

Важно соблюдение шага крепежей, точная обрезка кровельного листа. Для надежной герметичности швов пользуются герметиком, уплотнителями

Рекомендации монтажа разжелобок под гибкую кровлю:

1. Обрешетку сплошного типа всей крыши укройте подкладочным ковром. Соседние листы стыкуйте внахлест.
2. По внутреннему углу раскатайте ковер. Края приклейте мастикой, зафиксируйте гвоздиками через каждые 100 мм. Края ковра около 200 мм должны выступать за границы кровельного материала.
3. Желобка длиной больше 10 м укройте несколькими полотнами. Края стыкуйте внахлест до 150 мм с предварительной обработкой мастикой.

Рекомендации монтажа разжелобок под профнастил и все виды твердой черепицы:

1. Обрешетку укройте гидроизоляцией. Полосы зафиксируйте гвоздями шагом 200 мм.
2. Уложите нижнюю планку. Убедитесь в перекрытии карнизной доски. Планка ендовы должна быть закреплена саморезами по бокам шагом 300 мм.
3. По боковым краям уложите уплотнительные ленты.
4. Подрезкой подгоните кровельные листы и уложите так, чтобы кромка не доходила 100 мм до изгиба желоба.
5. Уложите верхнюю планку ендовы на кровле из металлочерепицы, керамочерепицы или профнастила. Соблюдайте нахлест соседних элементов минимум 100 мм.

Рекомендации монтажа разжелобок под ондулин:

1. Нижнюю подкладку для ендовы из отдельных деталей уложите внахлест 150 мм. Вкрутите саморезы для фиксации верхних углов каждого элемента.
2. По краям желоба приклейте уплотнитель.
3. Ондулин подрежьте, подогнав под изгиб разжелобка. Уложите листы, прибейте каждую волну максимально дальше от центра желоба.

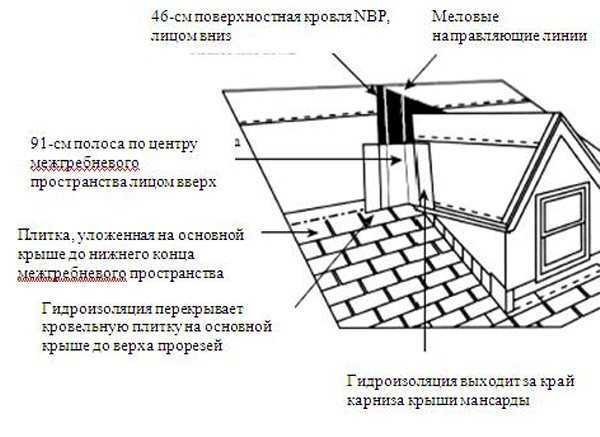

Рекомендации монтажа разжелобок вокруг мансардных и слуховых окон, дверцы выхода на чердак:

1. На участке примыкания крыши к окну или дверце сделайте обрешетку.
2. Вымеряйте длину желоба для расчета подкладочного материала. Если он складывается из нескольких кусков, приплюсуйте нахлесты.
3. По низу желоба наметьте участок изгиба.
4. В противоположную от бортиков сторону отогните предварительно надрезанные части подкладки.
5. Приподнимите ендову выше уровня кровельного покрытия настолько, чтобы удалось подложить под нее бруски.
6. Сделайте герметизацию краев уплотнительной лентой.
7. Подрежьте примыкающий к окну или дверце низ кровельного листа, подсуньте ендову планку.

По функциональности разжелобку можно сравнить с коньком, но она отличается усложненной конструкцией. Если будете соблюдать рекомендации монтажа, все работы сможете выполнить самостоятельно. При неуверенности в своих силах рекомендую обратиться к специалистам.

Предназначение элемента

Можно с уверенностью сказать, что каждый человек, который далек от строительства не раз в своей жизни видел ендову, но вряд ли знал, что она так называется. Если говорить просто, то это своего рода стык на кровле. Ендова образуется на месте соприкосновения двух скатов друг с другом или при соприкосновении ската со стеной. Как правило, это внутренний угол между двумя плоскостями. Возведением кровли с ендовой должен заниматься профессионал, т. к. такой узел довольно сложно реализовать правильно. Такой элемент несет в себе определенную функциональную нагрузку. Среди основных моментов можно выделить:

• герметичный узел примыкания;
• отвод дождевой воды;
• отвод талой воды.

Только благодаря ендове удается обеспечить герметичный узел примыкания, через который осадки не попадают под кровлю. Ее основной целью является отвод дождевой воды, чтобы она не скапливалась на кровле. Это относится и к талой воде, которая может быть результатом выпадения снега или обледенения. В силу своей конструкции ендова несет дополнительную нагрузку. Это связано с большими массами снега, которые скапливаются на ней. Часто чтобы убрать его используется кабельное отопление для кровли.

Обратите внимание! Если в процессе проектирования ендовы будут допущены определенные ошибки, тогда повреждены будут оба примыкающих ската кровли. Именно поэтому изготовление ендовы лучше не поручать новичку

Особенности обустройства отрицательных изломов крыш

Места стыковки отдельных скатов многощипцовых крыш очень уязвимы к проникновению дождевых или талых вод, поскольку соединить водоотводящие панели без зазора очень сложно. Кроме того, они испытывают высокие нагрузки от снежной массы в зимний период. Поэтому при устройстве разжелобков требуется следовать определённым правилам:

1. Места сопряжения наклонных частей крыши требуют усиления кровельного каркаса. Сделать его более жёстким позволяет сплошная обрешётка из обрезной доски.

2. Чтобы обеспечить полную защиту подкровельного пространства от влаги, под отрицательным изломом обустраивают водоустойчивую подкладку.
3. Выбор доборных элементов должен происходить с учётом материала, которым укрывается кровля.
4. К материалу защитных панелей предъявляются требования прочности, влагостойкости и коррозионной устойчивости.

5. Длинные разжелобки, которые имеют горизонтальные сочленения, нужно укладывать с 10-сантиметровым нахлёстом.

6. Скаты кровли с минимальным уклоном требуют обязательной установки гидроизоляции.
7. Для герметизации стыков крыш из металлочерепицы применяют специальный саморасширяющийся уплотнитель.
8. Установку планок начинают от карниза, снизу вверх, с перекрытием каждого предыдущего элемента на 10 см.
9. Нижний разжелобок обрезается чуть дальше плоскости установки карниза.
10. Зазор между кровлей и центральной линией отрицательного излома должен составлять от 6 до 10 см. Уменьшение расстояния может привести к тому, что мусор не сможет сходить с крыши естественным путём.

При правильном монтаже покрытие кровли в точках своего крепления должно касаться досок обрешётки, на которые устанавливаются разжелобки.

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

• На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
• Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
• По линии разжелобка необходимо уложить уплотнитель;
• Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
• Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

• Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
• Закрытая. Встречается на стыке двух крутых уклонов;
• Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба

В особенности характерны такие ошибки:

В особенности характерны такие ошибки:

• Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
• Фиксация желоба на стыке двух скатов гвоздями на профнастил;
• Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
• Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
• Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
• Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.
