Ворота из профильной трубы

Профильная труба как материал для ворот

• достаточно низкая стоимость;
• высокая прочность;
• легкий вес;
• удобство в обработке;
• эстетичный внешний вид;
• долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

• для опор – 100х100 мм;
• для рамы и каркаса – 40х40 мм или 50х50 мм;
• для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Калитка из профнастила своими руками

Чтобы установить калитку из профнастила своими руками, необходимо:

Определить место будущей калитки. Сразу же при монтаже забора оставляйте проём между двумя опорными столбами, к которым и будет привариваться каркас. Так легко решается проблема несоответствия размеров калитки проёму.

Изготовить каркас. Рекомендуется взять такие же трубы, какие использовались при возведении забора. Элементы привариваются к опорным столбам, а верхняя часть петель – к вертикальной стойке.

Приварить поперечную перекладину, которая придаст конструкции прочности. Для этого отрезок трубы помещают посередине рамы. Чтобы удостовериться, что он расположен ровно, воспользуйтесь уровнем.

Срезать лишние части каркаса. Должна получиться ровная рамка, без вступающих элементов труб. После соединения провариваются, а затем зачищаются с использованием шлифовального круга.

Приварить верхние части петель. Сначала места крепления тщательно зачищаются с помощью «болгарки», присоединяется верхняя петля, после чего навешивается каркас. Остаётся приварить нижнюю петлю

На этом этапе важно проверить, правильно ли производится установка. Если при открывании каркас задевает другие части конструкции, значит, в схеме калитки допущена ошибка. Полностью приварить петли

Каркас снова снимается, а петли хорошо привариваются. Получившиеся швы нужно зачистить. Если не хотите, чтобы материал пострадал во время сварочных работ, закрывайте профнастил от попадания искр и окалины

Полностью приварить петли. Каркас снова снимается, а петли хорошо привариваются. Получившиеся швы нужно зачистить. Если не хотите, чтобы материал пострадал во время сварочных работ, закрывайте профнастил от попадания искр и окалины.

Сделать отверстие для замка с помощью «болгарки». Главное, правильно произвести все замеры и заранее обозначить на трубе каркаса нужное место.

Установить ответную планку замка калитки из профнастила своими руками. Она крепится к стойке забора с помощью шуроповёрта. Предварительно каркас устанавливается на место. Когда всё готово, проверьте, хорошо ли закрывается замок.

Предохранить конструкцию от ржавчины. Для этого она покрывается специальными составами и окрашивается.

Монтировать листы профнастила. Материал сначала подгоняется под размеры получившегося каркаса, затем устанавливается с помощью дрели и пистолета для заклёпок или саморезов. В последнюю очередь монтируются накладки и ручки на замок.

Установить ограничитель. Это кусок металла, помещаемый внутрь проёма и предназначенный для того, чтоб калитка не открывалась слишком сильно.

Таким способом калитка из профнастила своими руками устанавливается сразу на стойки забора, что позволяет получить надёжную и долговечную конструкцию без лишних усилий.

Видео: ворота из профильной трубы

В ролике содержится полезная информация об особенностях конструкции распашных ворот.

Пошаговая инструкция по установке распашных ворот представлена в ролике.

Применение профильной трубы при самостоятельном изготовлении ворот позволяет достичь экономии денежных средств и своими руками создать надёжную конструкцию, прочность которой не вызывает сомнений

Важно тщательно продумать устройство, ответственно подойти к разработке документации, использовать качественные материалы и соблюдать технологию. Простота конструкции и возможность применения различных видов отделки создают широкое поле для творчества. Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости

Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости.

Материалы для обшивки калитки

Для заполнения каркаса могут использоваться любые варианты строительного сырья. Главное, чтобы столбы и каркас выдержали будущую нагрузку, а готовое полотно красиво смотрелось на фоне забора.

Разберем характеристики, особенности применения наиболее популярных типов.

Профилированное железо (профнастил)

Самый востребованный материал, которым принято обшивать каркас забора. Продается профнастил разных цветов, толщины и типа профиля. У листов длительный срок службы. Цветное покрытие не выгорает на солнце. Защитный слой предотвращает образования ржавчины на поверхности. Листы удобно резать, устанавливать и крепить листы, благодаря их небольшому весу. К каркасу профнастил фиксируется саморезами через 1‒2 волны.

Статья: как сделать откатные ворота своими руками

Цветной покрытие листов может быть, как с одной, так и с двух сторон. Второй вариант обойдется дороже, но материал будет выглядеть одинаково красиво как с улицы, так и со двора.

Для каркаса калитки из профнастила лучше брать трубу 60*30 мм.

Доска

При отсутствии под рукой деревообрабатывающих инструментов будет проще сразу купить обрезную доску нужной длины и ширины. Есть в продаже пиломатериал, который в производственных условиях пропитывают антисептиком, но цена на него существенно выше, чем на обычную доску.

Брать доску нужно сухую, иначе ее поведет, а с ней начнет деформироваться и вся калитка. Если сырье покупалось не пропитанное антисептиками, то перед монтажом его нужно обработать, особенно хорошо стоит пройти нижнюю часть, которая будет соприкасаться или находиться рядом с грунтом

При выборе защитного состава необходимо обращать внимание на то, окрашивает ли он дерево. Поскольку, если планируется калитку просто покрыть бесцветным лаком, то стоит искать другой антисептик

Деревянная калитка хорошо сочетается с пролетами из штакетника, столбами из кирпича и секциями из реек в виде шахматки. Она отлично дополнит габион. В качестве оригинального способа отделки такой калитки можно выбрать резьбу, оформив узорами верх двери, боковины или середину. В продаже есть готовые резные элементы, которые фиксируют к полотну на клей или саморезы.

Повесить деревянное полотно на петли даже самому не сложно.

Но при всех преимуществах доски как материала для обшивки срок ее службы ограничен до 10 лет.

Штакетник (деревянный, металлический)

Выбор цветов не ограничен. Спросом пользуется имитация натурального дерева. Евроштакетник от деревянного можно отличить только вблизи.

Для обшивки калитки предварительно сваривают каркас из профильных труб, сверху которого с зазорами или вплотную крепят планки металлоштакетника.

Полезная статья на тему: «Как выбрать евроштакетник для забора».

Любителям природных экологичных материалов придется по душе штакетник из дерева. Для обшивки входной двери используются обычные планки или украшенные резными деталями. Калитка получится легкой и аккуратной.

Сетка

На загородных участках, дачах каркас входной двери часто обшивают сеткой-рабицей, сварной или просто полимерной. Такой забор ставится скорее, чтобы показать границы участка, чем для защиты. Материал обойдется дешево, но все происходящее во дворе будет полностью просматриваться.

К калитке металлическая, полимерная сетка крепится сваркой к рамке или специальными хомутами.

Пользователи часто ищут:

• Разновидности сеток для забора
• Установка забора из габионов

Листовая сталь, железо

Красиво дополнял сплошное полотно кованые элементы. Лист нужного размера приваривают к каркасу, затем калитку из металла навешивают на петли. Металл проходят антикоррозийной грунтовкой, окрашивают в понравившийся цвет.

Арматура (металлические прутья)

В качестве материала для заполнения калитки могут использоваться прутья арматуры. Их просто приваривают с одинаковым шагом к каркасу. Швы зачищают, проходят антикоррозийной грунтовкой. Такое прозрачное дверное полотно становится дополнением автоматическим воротам на роликах, откатным механизмом.

Поликарбонат

Используется в качестве основы двери. Сверху поликарбоната монтируют кованые элементы, которые на цветном фоне смотрятся очень эффектно, плюс выступают усилением. Просто обшить каркас поликарбонатом рискованно ‒ материал хрупкий, при малейшем ударе может остаться трещина или вмятина.

Ковка

Для отделки калитки может использоваться как горячая (художественная), так и холодная ковка. Последний вариант более дешевый. Элементы холодной ковки можно сделать самому на специальном станке или купить набор готовых заводских завитушек и приварить к полотну.

Статья: как сделать калитку для кованого забора

Калитка, украшенная изогнутыми узорами, смотрится очень эффектно.

Достоинства и недостатки

Изготовление ворот с использованием профилированной трубы дает такие преимущества:

1. Легкий вес сырья упрощает и ускоряет процесс транспортировки, монтажа.
2. Низкие цены на материалы сокращают траты на строительство.
3. Металлопрофиль легко поддается обработке, свариванию.
4. Конструкция получается прочной и жесткой.
5. Смотрятся такие ворота аккуратно и красиво.

Материал в тему: «Как правильно сварить откатные ворота»

Из недостатков:

1. Возможна коррозия металла в результате некачественной защитной обработки или ее отсутствия.
2. При креплении профиля резьбовыми элементами есть риск деформации изделия.

Эти недостатки нельзя считать критичными, поскольку при условии соблюдения всех этапов сборки, монтажа ворот, их можно и вовсе избежать.

Как собрать ворота своими руками

Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.

Шаг 1. Подготовка

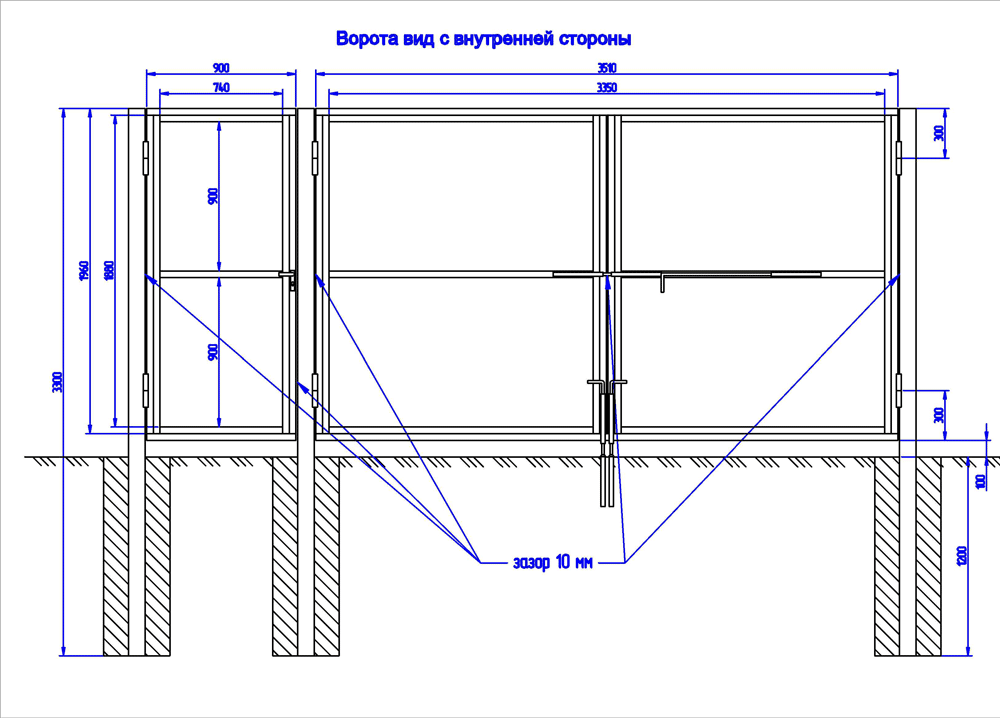

На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.

Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.

Шаг 2. Сборка и сварка

Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.

Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.

Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.

Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.

Помимо каркаса створок нужно подготовить коробку. Коробка крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.

Шаг 3. Облицовка и покраска

Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.

Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.

Подробнее про облицовку

Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.

Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.

Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.

Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.

Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.

Вопрос-ответ

Какой лучше всего замок установить на ворота и калитку?

Для калитки и ворот выбирают разные запорные механизмы. Согласно рекомендациям специалистов, для калитки подойдет всепогодный замок. Учитывают вид материала заполнения створки/полотна: металл, дерево. Для ворот лучшим вариантом является электромеханическая модель. Это обеспечит возможность управлять ими удаленно – при подъезде к участку. Замок выбирают по принципу работы, степени надежности механизма, репутации марки, т. к. одна из его функций – обеспечение безопасности объекта на участке.

Как сделать калитку из профильной трубы самостоятельно?

Сначала необходимо определить габариты изделия, выбрать материал, что обычно выполняется по весу конструкции. Стандартные типы профтруб для каркаса – 60х40 мм, 40х40 мм. Для укрепления используют ребра жесткости. В этом качестве выступают профтрубы меньшего сечения: 20х20 мм, 40х20 мм. Для соединения всех деталей применяется метод сварки, швы в дальнейшем зачищают от наплывов и металлических брызг. Каркас обшивают отделочным материалом. Принцип его крепления разный, можно использовать саморезы. Альтернативный вариант – выполнение обшивки с двух сторон, что увеличит прочность изделия.

В каких еще случаях можно использовать профнастил?

Профилированный настил – универсальный материал. Он представляет собой листовой металл сложной конфигурации, имеет множество ребер жесткости в виде волн разной формы. Параметры профиля определяют прочность материала, а также его назначение. Основные направления применения профнастила: обшивка забора, воротных ограждений, калитки, крыши, стен. Используют разные типы материала: С, Н, НС. Для ворот подойдет вариант С, Н – более надежный. При выборе учитывать ветровую нагрузку. Чем она выше, тем более жесткие листы применяют – с крупными волнами.

Как правильно определить размеры ворот?

Главный критерий – размеры автомобиля, который используется на участке, но нельзя учитывать только характеристики своей машины. В дальнейшем могут приезжать родственники, друзья, будет осуществляться доставка, понадобится заехать автомобилю более крупных габаритов. По этой причине размеры ворот определяются со значительным запасом. Средний вариант – 2,5-3,5 м, для откатных – 4-6 м.

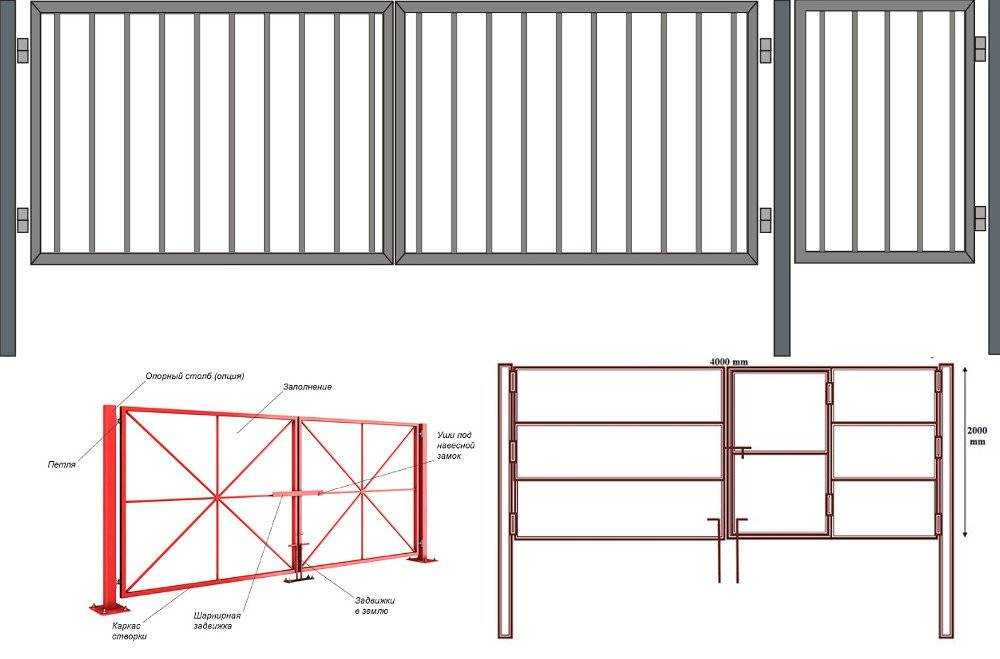

Где можно найти схемы и чертежи различных вариантов ворот?

Лучше всего составить документацию своими силами, используя простую геометрию и математику. Для этого выполняют замеры проема, определяют другие параметры. Все они должны быть перенесены на эскиз или чертеж. Чтобы сэкономить время, используют стандартный документ. Чертежи можно скачать на бесплатных ресурсах. Альтернативный и самый лучший вариант – заказать проект у специалистов. Это позволит получить максимально точный чертеж практически без погрешностей, ошибок. В результате повысится качество монтажа.

Выбор обшивки

На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.

Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.

Беспроигрышный вариант — профнастил

Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.

Дерево — вне моды и времени

Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.

Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.

Металлическая отделка

Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.

Это интересно: изделия из профтрубы.

Металлическая отделка имеет ряд нюансов

Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.

Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.

Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.
