Возведение полувальмовой крыши своими руками: особенности конструкции, обустройство мансарды, чертежи и фото

Конструкция кровельного пирога

Кровельный пирог выполняется как и для других скатных крыш. Это зависит не от конструкции, а от наличия/отсутствия утеплителя и от материала покрытия.

Если планируется устройство жилой мансарды, утеплитель лучше положить.

1. Пароизолирующий слой. Мембрану раскатывают по стропилам вдоль конька, начиная с карниза. Соседние куски и соседние полосы стыкуют с нахлестами около 15 сантиметров, заклеивают строительным скотчем. К стропилам крепят кровельными гвоздями.
2. Утеплитель. Ставят между стропилами в распор.
3. Гидроизоляция. Раскатывают как и пароизоляционную пленку, только поверх утеплителя. Крепят так же.
4. Устанавливают вдоль стропильных ног брусья контробрешетки.
5. Поверх набивают обрешетку.

Важно

• Все деревянные детали (стропила, мауэрлат, обрешетку и контробрешетку) необходимо перед началом установки обработать антисептическим составом и антипиреном;
• Крепление производится только оцинкованными гвоздями, чтобы древесина не гнила вследствие коррозии метизов;
• Если для паро/гидроизоляции используются специальные мембраны, их стелют отводящей поверхностью в сторону от утеплителя.

Как рассчитать площадь крыши полувальмовой конструкции

Полувальмовые крыши относятся к типу сложных с многочисленными скатами. Как видно из прошлого рисунка, в состав общей кровельной поверхности входят следующие фигуры: треугольник, трапеция, прямоугольник со скошенными углами и сложные фигуры.

Для расчёта общей площади крыши делают следующие операции:

• сначала рисуют общую схему;
• выделяют простые фигуры,
• расставляют размеры сторон каждой фигуры,
• определяют площадь каждой фигуры;
• суммируют полученные результаты и находят общую площадь крыши.

Значение площади крыши нужно для того, чтобы знать, какое количество кровельного материала необходимо закупать. Но при подсчёте кровельного материала для закупки следует учесть, что он продаётся обычно в прямоугольной форме. А поэтому вполне возможно, что площадь закупаемого материала будет в 1,5-2 раза больше расчётной поверхности кровли.

Формулы для расчёта площади плоских фигур приведены в таблице:

Фигура	Площадь

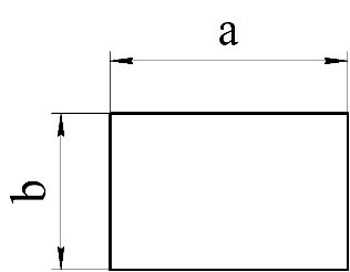

	S = a × b

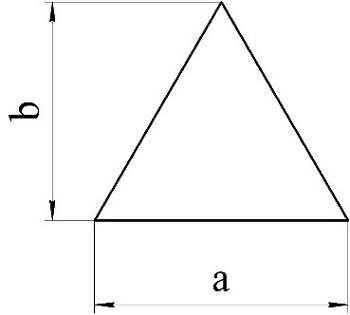

	S = (a × b) / 2
	S = h × (a + b) / 2
или	S = (a × b) + h × (a + с) / 2

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.
2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.
3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.
4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.
5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.
6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Стропильная схема системы

В самом обычном варианте кровельной конструкции с половинками вальм, которые пристроены к стропильному каркасу, сильно напоминает схему четырехскатного типа. К примеру, если посмотреть чертежи крыш полувальмового типа с нижним размещением полувальм, то станет понятно, как формируется опорная система балок стропил:

1. Стропила делятся на 2 группы – вальмовые и рядовые. Вторые укладывают на боковые кровельные скаты, их первых формируют вальмовые половинки.
2. Центральная часть каркаса стропил составляется аналогичным методом, как и в случае простой двухскатной крыши, а коньковая длина составляет 2/3 дистанции между стенок по бокам.
3. Высоту и форму наклона будущего ската полувальмы формируют стропилами.
4. Полувальмы делают из наслонных стропил, которые в основании начинают упираться в мауэрлат, а верхней полкой на ригель поперечного типа со вкладышем.

Для схем с верхним размещением полувальм стропильная система сформирована благодаря вальмовых балок, которые установлены между горизонтальной балкой ригеля и коньком. В таком случае свесы фронтона удлиняют на расстоянии, которое равно шагу стропил в ряду.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.

Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали

Для остальных деталей допускает применять такие же мерки или немного меньше.

Преимущества и недостатки полувальмовой крыши: фото красивых домов

Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

Интересный вариант использования полувальмовой крыши с тростниковым покрытием

Среди преимуществ полувальмовой крыши выделяют:

• наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
• эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
• надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

Среди недостатков полувальмовой кроши стоит отметить:

наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамочерепицей

• в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
• процесс укладки кровельного покрытия также приобретает некоторые сложности.

Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

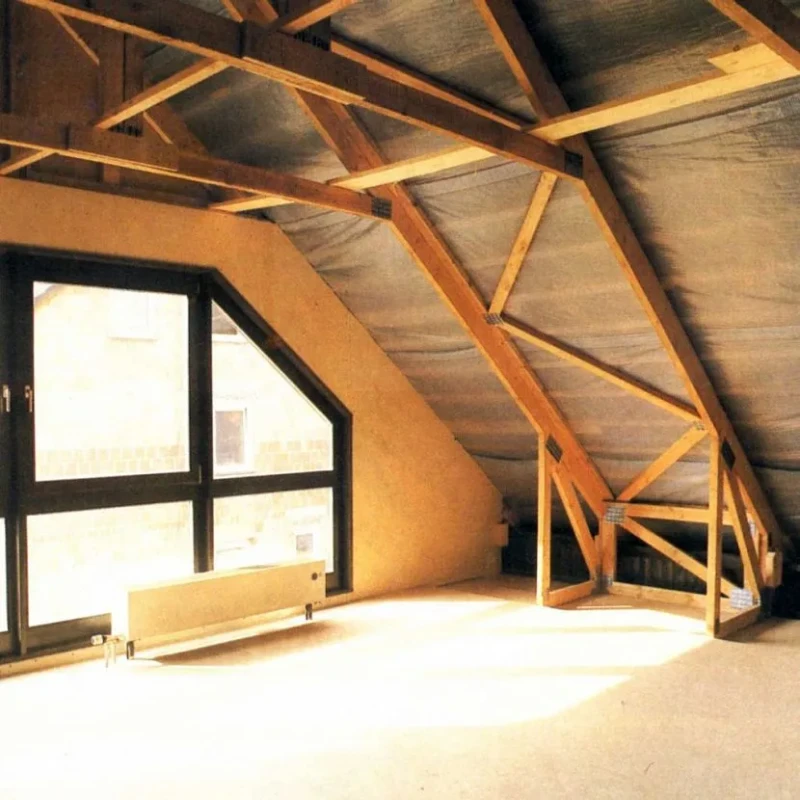

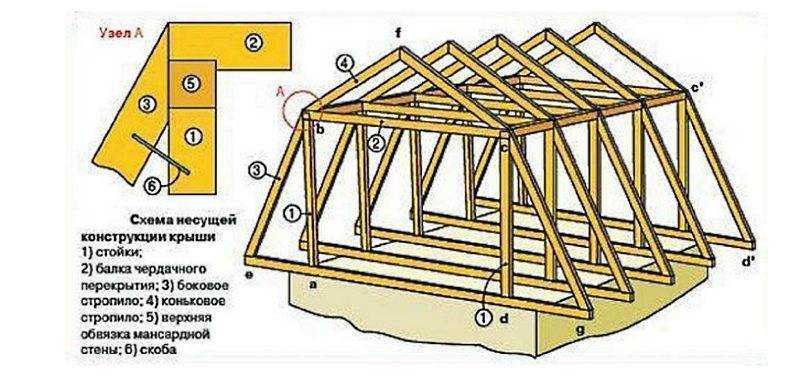

Мансардная полувальмовая крыша

Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

Четырехскатная полувальмовая крыша

Для этого типа кровли характерны следующие преимущества и недостатки:

• повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
• эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
• низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
• из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
• чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
• необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Для полувальмовой крыши с мансардой используется кровля из металлочерепицы

Схема стропильной системы полувальмовой крыши

Как говорилось выше, для полувальмовой кровли стропильная система имеет сложную конструкцию. Существуют два вида схем такой конструкции: висячая и наслонная.

Висячая схема стропильной системы

В этой схеме стропила, сходящиеся к коньку, опираются на балки перекрытия либо на мауэрлат, уложенный на внешние боковые несущие стены. Стропила выполняются в форме буквы «А» с перемычкой, либо по эскизу ниже.

При такой системе в доме могут отсутствовать несущие перегородки. Однако вследствие того, что при такой схеме возникают значительные нагрузки, распирающие стены дома, в конструкцию добавляются элементы для стягивания стропильных ног (затяжки, подкосы и другое).

Конфигурация размеров внутренних стоек и перемычек выбирается в соответствии с размером мансардного помещения.

Наслонная схема стропильной системы

В такой схеме дополнительно добавляется опора на внутреннюю несущую стену, так что в мансардном помещении образуется продольная перегородка. Эскиз такой стропильной системы приведён ниже.

Нагрузка, распирающая стены, существенно меньше, чем у висячей схемы. Наслонная схема гораздо более устойчивая и стабильная, а поэтому именно её рекомендуют при возможности для сборки своими руками.

Какие узлы крыши можно собирать отдельно? Рядовые и урезанные фермы. На следующем рисунке приведены эскизы возможных вариантов ферм. Расчёт урезанных ферм для голландской модели следует выполнить так, чтобы в результате получилась ровная полувальма.

А) Рядовые фермы

Б) Урезанные фермы

Стропильные схемы в целом для голландской и датской модели показаны на следующем рисунке.

А) Голландская модель

Б) Датская модель

Возможны иные модификации по желанию домовладельца, но при этом нужно учитывать стоимость конструкции и технологические возможности её монтажа.

Что такое полувальма?

Полувальмовая крыша – это что-то среднее между двухскатным и вальмовым типом крыши. Фронтон напоминает трапецию, у которой 2 стороны имеют более короткие свесы (вальмы).

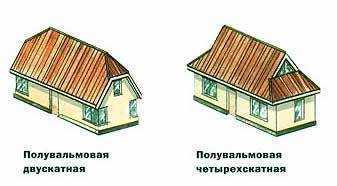

Варианты полувальмовой крыши, их описания

Существует 2 вида полувальмовой кровли:

1. двухскатная
2. четырехскатная

Двускатная полувальмовая напоминает треугольник. Скат крыши (вальма) впереди и позади дома очень короткий, заканчивается чуть ниже конька. Такой тип крыши выглядит очень компактно и идеально подходит для небольших домов.

Четырехскатная полувальмовая используется в том случае, если конструкция дома не позволяет применить другие виды кровли. Здесь торцевые скаты начинаются не от конька, а от середины бокового ската и заканчивается общим карнизом.

Преимущества и недостатки полувальмовой крыши

Как и любая конструкция, полувальмовая стропильная система, имеет недостатки.

• Стропильная полувальмовая система состоит из большого количества дополнительных элементов, которые предназначены для придания прочности всей конструкции. Такое количество элементов усложняет ее возведение и соответственно происходит удорожание работ.
• Большой расход кровельного материала.
• Сложность чистки и ремонта кровли
• Сложность возведения своими руками

Но в то же время она имеет и ряд преимуществ:

• Красивый внешний вид
• Устойчива к погодным явлениям. Такой тип крыши часто используется в местностях с экстремальными климатическими условиями. Конструкция крыши обеспечивает надежную защиту от сильных порывов ветра и дождя.
• Устойчива к вибрации

На что следует обратить внимание при обустройстве полувальмовой крыши

Когда строится полувальмовая крыша своими руками, расстояние между стропилами необходимо выбрать таким образом, чтобы оно соответствовало ширине утеплительного материала. На их концах необходимо сформировать врезки, обеспечивающие упор в мауэрлат. Эти элементы будут упираться еще и в конек четырехскатной конструкции. Сбоку стропила фиксируются скобами или металлическими накладками в виде уголков. При пролетах внушительных размеров все элементы следует усилить упорами, подкосами. Диагональные стропила подпираются шпренгельной фермой. Стойки и упоры опираются на плиту перекрытия, что верно в том случае, если она железобетонная. В остальных вариантах следует монтировать дополнительные стяжки на балки перекрытия здания.

Преимущества и недостатки полувальмовой кровли

Прежде чем приступить к проектированию любой конструкции, следует разобраться в её достоинствах и недостатках.

Преимущества:

1. Привлекательный и эстетичный внешний вид.
2. Возможность разместить под кровлей жильё.
3. Надёжно защищает от осадков стены и фронтоны, из-за высоких углов наклона снег на кровле не задерживается.
4. Хорошо утеплённая кровля такого типа имеет высокий уровень теплосбережения.
5. Прекрасная устойчивость к сильному ветру. Крыша имеет обтекаемую форму.

Недостатки:

Сложная конструкция стропильной системы.
Зачастую приходится обращаться за помощью к опытным столярам или заказывать фермы (части стропильных элементов) на стороне.
Малое количество унифицированных деталей.
Стоимость крыши в целом увеличивается за счёт большого количества материала и сложности выполняемых монтажных работ.
В конструкции имеется большое количество соединений, которые являются слабыми местами

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;
• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию

Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа

Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Монтаж

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов:

1. Обработка древесины.
2. Установка мауэрлата.
3. Монтаж стропил.
4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Мауэрлат

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида.

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения.

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям.

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха

Это важно для сохранности деревянных конструкций

Заключительный этап установки

Кровельный пирог

В заключение монтажных работ делают:

• обрешетку;
• пароизоляцию с применением пленки покрытой фольгой;
• гидроизоляцию с применением рубероида;
• утепление минеральной ватой;
• укладку материала кровли.

Разновидность полувальмовой крыши

Обратите внимание на фото ниже, где показана кровля, которая относится к категории «полувальмовая», только у нее немного изменена форма. По сути, в ней поменялись местами скат вальмы и фронтон

Первая опустилась вниз, второй поднялся над ней.

Чисто конструктивно изменения присутствуют, особенно в стропильной системе крыши. Но в эксплуатационном плане никаких изменений нет. Это все та же мансардная кровля, под которой будут организовывать жилые помещения.

Полувальмовая крыша с поднятым фронтономИсточник ecoenergy.org.ua

Что касается стропильной системе, то здесь, как и в предыдущем случае, устанавливают коньковый прогон и монтируют на него стропила основных скатов крыши. После чего сооружается треугольной формы фронтоны. А уже от них укладывают под уклоном стропильные ноги и належники вальм.

Обратите внимание, что в этой конструкции фронтон возводят в виде каркаса, обшиваемого с двух сторон. Никакой кирпичной или блочной кладки

В видео можно увидеть особенности возведения полувальмовой крыши:

Как рассчитать систему стропил вальмовой крыши

Расчет несущей конструкции является основным этапом проектирования крыши. Малейший просчет в расчетах может быть причиной деформации или разрушения кровли.

После изучения конструкции крыши необходимо рассчитать угол наклона системы стропил. Чем он выше, тем большему воздействию ветров подвержена кровля, но от снега и наледи очищается самостоятельно.

Величина угла наклона скатов может быть 5-60 градусов, она зависит от нагрузки ветра и снега.

После определения угла наклона следует начинать расчеты определения основных нагрузок, которым подвержена крыша. К ним относятся вес самой кровли и природные явления – ветер и осадки.

Общее значение веса несущей конструкции, обрешетки, покрытия и утепления делят на площадь всех наклонных плоскостей. Полученная величина показывает нагрузку на 1 м2 кровли. Для жилого дома она должна выдерживать нагрузку в 45-50 кг/м2. Этот показатель одинаковый для любой местности.

Осадочные нагрузки разнятся в зависимости от местности и составляют 80-150 кг/м2. Эту величину можно узнать, используя «Строительные нормы и правила».

Значение нагрузки необходимо помножить на корректировочный коэффициент:

1. На 1.0, когда угол наклона не превышает 25 градусов;
2. На 0.7, если значение угла 25-60 градусов.

Если кровля подвергается регулярным сильным снегопадам, рекомендуется установка двойных опор или сплошной обрешетки.

Определение ветровой нагрузки подразумевает использование коэффициента давления ветра.

Показатель нагрузок (ветровой и снеговой) умножают на индекс, равный значению шага стропил. Шаг стропил определяется в метрах.

Завершающим этапом является расчет количества и критериев материалов.

После вычисления всех нагрузок на 1 м2 и на площадь всей кровли, определяют сечение опор (наименьшие значения):

1. Мауэрлат – 10*10 см.
2. Затяжки и прогоны – 5*15 см.
3. Кобылки, подкосы, ригели – 10*10, 15*15 см.

Количество балок, на которых крепится обрешетка и дополнительные элементы вычисляется длиной кровли. Например, длина крыши 12 м, шаг между стропилами 1 м. Исходя из этого, понадобится 24 строительные ноги, по 12 на каждую сторону.

При проведении расчетов для объемных проектов рекомендовано использовать специальные компьютерные программы для проектирования.

Все полученные показатели необходимо нанести на чертеж.

https://youtube.com/watch?v=n_Yr2QB3diM

Этапы сборки полувальмовой крыши

Установка мауэрлата. К внешним (фасадная и задняя) стенам прикрепляют мауэрлат. Для этого используют брус, минимальное сечение которого 100 x 15 мм. Устанавливают такой брус к армирующему поясу со стальным каркасом из арматуры. Для крепления используют шпильки, придерживаясь расстояния между крепежом 1-1,2 м.
Затем приступают к монтажу конькового прогона, используя для этого брус сечением 100×100 мм. По длине коньковый прогон должен быть меньше на 3-4 м, чем пролет здания. Устанавливают его на стойки опоры или к несущей стене внутри помещения. Также можно установить его на балки перекрытия или плиты

Важно добиться максимального уровня прочности конструкции.
На стойки проводят установку конькового бруса, который крепят при помощи стальных уголков и саморезов. На этом этапе важно соблюдать положение бруса, его следует закреплять строго горизонтально.
Далее устанавливают диагональные стропила. Они имеют опору в край конькового прогона и фронтоны

При помощи диагональных стропил происходит разграничение скатов между собой.
Приступают к монтажу основных стропил, которые формируют скаты трапециевидной формы. Верхние их края имеют опору в коньковом брусе, нижние в мауэрлате.
Устанавливают належники. Они представляют собой короткие стропила, которые сверху крепятся к диагональным ребрам.
Последний этап — заполнение скатов треугольной формы. Монтируются стропила, которые упираются в коньковый прогон и в належники.

Они имеют опору в край конькового прогона и фронтоны. При помощи диагональных стропил происходит разграничение скатов между собой.
Приступают к монтажу основных стропил, которые формируют скаты трапециевидной формы. Верхние их края имеют опору в коньковом брусе, нижние в мауэрлате.
Устанавливают належники. Они представляют собой короткие стропила, которые сверху крепятся к диагональным ребрам.
Последний этап — заполнение скатов треугольной формы. Монтируются стропила, которые упираются в коньковый прогон и в належники.

Сооружение полувальмовой крыши — задача довольно трудная, но если изучить все нюансы и особенности конструкции, то это намного облегчит задачу. Все моменты, с которыми придется столкнуться во время монтажа полувальмовой крыши, рекомендуется продумать еще заранее, на этапе проектирования. Лучше, если процессом будет руководить опытный строитель, который проконтролирует надежность сооружения.

Что собой представляет полувальмовая крыша

Начнем с того, что полувальмовый вариант является подвидом вальмовой кровельной конструкции, которая собой представляет четырехскатную кровлю. В ней два трапециевидных ската, два треугольных (равнобедренных).

Свое название полувальмовая получила лишь из-за того, что треугольные скаты у нее неполноценные. Они укорочены фронтонами дома. Именно последние играют важную роль в процессе сооружения полувальмовой кровли. Потому что предварительно сооружают фронтон, а уже под него подгоняют кровельную конструкцию. То есть не сооружают сначала крышу, а затем формируют ее фронтоны.

Существует два способа возведения фронтонов здания:

• из стенового материала;
• в виде каркасной конструкции, которая входит в состав крыши.

И тот, и другой вариант сегодня используются повсеместно, но статистика показывает, что первый встречается гораздо чаще. Все дело в том, что так проще возводить кровлю, плюс фронтоны из кирпича или блоков – это надежные строительные конструкции, которые выполняют функции несущих стен в мансардных помещениях.

Чертеж конструкции полувальмовой крыши с указанием элементовИсточник domsovetov.by

Преимущества и недостатки

Простой полувальмовую крышу не назовешь и в плане ее расчета, проектирования, и в плане ее сборки. Но благодаря именно своему строению она является обладателем остаточно серьезных преимуществ перед другими кровельными конструкциями.

1. Под ней образуется большое пространство, где можно организовать мансарду.
2. Наличие фронтона делает конструкцию более теплой, особенно, если сооружается этот строительный элемент из кирпича или блоков.
3. На фронтоне можно установить окна или дверь с выходом на балкон.
4. Меньше площадь скатов, чем у той же вальмовой конструкции, что снижает себестоимость сооружения кровли.

Что касается минусов. Самый значительный недостаток – сложная конструкция, в которую входит большое количество различных элементов, а значит, и большое количество пиломатериала, а также крепежных изделий. Сложная конструкция – это сложный и трудоемкий монтаж, где потребуется знания и опыт сооружения.

Внутреннее помещение (мансарда) под полувальмовой кровлейИсточник small-house.ru

Устройство стропильной системы

Вальмовая крыша

Наиболее сложную конструкцию имеет вальмовая стропильная система. Она состоит из следующих элементов:

Стропильных ферм. Элемент каркаса в виде равнобедренного треугольника, образованный двумя ответными стропильными ногами. Стропильные фермы четырехскатной крыши имеют такую же конструкцию, как и фермы двускатных крыш. Они являются основным элементом каркаса трапециевидных (боковых) скатов.

Как правило, стропильные фермы укрепляют затяжками. Это горизонтальные перемычки, которые крепятся между двумя стропилами. Затяжки снижают распорную нагрузку на стены.

Стропильная ферма состоит из двух стропил и укрепляющих элементов

Кроме затяжек могут применяться стойки, подпирающие конек, или подкосы. Последние представляют собой наклонные стойки, которые опираются на несущие стены или балки перекрытия, и подпирают стропила;

• Мауэрлата. Брус, который укладывается на наружные стены и служит основой конструкции. В беседках функцию мауэрлата чаще всего выполняет верхняя обвязка;
• Конькового прогона. Балка, которая устанавливается вдоль оси крыши и связывает все стропильные фермы;
• Накосных (диагональных) стропил. Стропильные ноги, которые устанавливаются в углах крыши;
• Нарожников. Стропила, которые крепятся накосным ногам;
• Центральных стропил. Устанавливаются по центру вальм и опираются на торец конькового прогона.

Дополнительно конструкция может содержать прогоны, связывающие все стропила в пределах ската. Как правило, прогоны передают нагрузку от скатов стойкам.

Эскиз стропильной системы полувальмовой крыши

Полувальмовая

Полувальмовая крыша отличается от вальмовой наличием опорных досок, которые крепятся к крайним фермам. Опорные доски служат границей между скатом и фронтоном. Таким образом, уровень расположения опорной доски определяет размер фронтона.

Как правило, фронтон занимает одну треть ската. Его украшают смотровым окном, которое обеспечивает вентиляцию подкровельного пространства.

Все накосные стропила конструкции и нарожники вальм опираются на опорные доски. Поэтому последние выполняют несущую функцию.

Схема устройства шатровой крыши

Шатровая

Стропильные системы шатровой крыши от вальмовых отличается отсутствием трапециевидных скатов и, соответственно, конькового прогона. В результате все диагональные стропила сходятся в одной точке.

Как правило, при строительстве шатровых крыш для беседок устанавливают шестиугольную стойку в центре конструкции, на которую опираются диагональные и центральные стропильные ноги. Но, можно собрать каркас и без этой стойки, используя подкосы и затяжки.
