Как крепить стропила

Порядок крепления стропил к мауэрлату двухскатной крыши

Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.

1. Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
2. Наметить линию обрезки.
3. Отпилить фрагмент стропильной ноги.
4. Уложить стропило на место с подшивкой опорного бруска при необходимости.
5. Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.

Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.

При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.

После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.

Длина гвоздей для обрешётки

Размер нужного для крепления деревянной обрешётки гвоздя, зависит от толщины применяемой обрешётки.

• Для крепления обрешётки толщиной 20 мм должно быть не менее 60 мм длины гвоздя;
• Обрешётка толщиной 25-30 мм — крепится 70 мм;
• Толщина обрешётки 40-50 мм — гвоздь 90-100 мм;
• Для 60 мм толщины — длина гвоздя = 120 мм.

Стоит отдельным пунктом акцентировать внимание на то, что:

Для устройства обрешётки крыши, так как это долгосрочная конструкция, целеобразно применять гвозди оцинкованной марки
.

Расход гвоздей для обрешётки

• Расход гвоздей в деревянный брус размером до 50х50 мм по одному гвоздю на соединение (чтоб не расколоть дерево).
• Для обрешётки шириной от 60 до 120 мм можно по 2 гвоздя на соединение с контр-брусом или стропильной ногой. Можно чередовать количество гвоздей вдоль обрешётины по схеме 2-1-2-1-2-1-2…
• Если применяется более широкая доска 130-200 мм — обязателно по 2 гвоздя на соединение.
• И, если уже совсем широкая доска (более 200 мм) — по 3-гвоздя на соединение.

Если нет ершённых гвоздей — их можно заменить на аналогичной длины винтовые гвозди
.

Винтовые гвозди в отличии от простых строительных гвоздей намного лучше выдерживают нагрузки и процессы усыхания древесины .

Надежность стропильной конструкции, которая является каркасом кровли в доме, зависит, в том числе, и от правильности крепления ее элементов. Ошибки, допущенные в процессе монтажа, могут привести к деформации крыши

Поэтому так важно знать, как крепить стропила

На остов крыши оказывается значительная нагрузка, в некоторых случаях достигающая 500 кг/м². Его прочность зависит не только от качественного крепления деталей, но и от точности проектных расчетов относительно количества монтируемых опорных элементов и их сечения, а также используемых стройматериалов. Если стропила скреплены правильно, у каркаса улучшается несущая способность.

Учет свойства древесины

Это теория, а на практике есть некоторые особенности, особенно в работе с древесиной. Древесина – материал сравнительно мягкий, но и достаточно упругий.

Понятно, что во взаимодействии с окружающей средой – от атмосферных осадкой до водяного пара из помещения – дерево постоянно «дышит», т.е меняет свои размеры.

Что происходит в этих случаях с крепежным материалом?

При разбухании – сужении древесины гвоздь остается в ней в сжатом состоянии. Даже сильно рассохшиеся доски скрепленные гвоздями не распадаются.

В то же время эти циклы сжатия-растяжения разрушают целостность «бороздок» саморезов, и соединение распадается – саморез в рассохшейся древесине можно просто вынуть из гнезда.

Что происходит в креплениях узлов при разбухании-сжатии древесины? Относительно друг друга каждый элемент расширяется-сужается, не влияя на положение гвоздя.

Саморез же ослабляет соединение, так как сам «сидит» в дереве непрочно.

Нагрузки, действующие «на разрыв»

Сложные крыши

Чем больше скатов и, соответственно, их пересечений имеет крыша, тем больше усложняется стропильная система. Так, в многощипцовых конструкциях часть стропил опирается не на конек (прогон), а на балку ендовы. Такие балки называются накосными стропилами ендовы, их необходимо подгонять по месту и жестко скреплять для предотвращения перекоса конструкции в целом.

Для используются не только прямые (расположенные под прямым углом к коньку и мауэрлату), но и диагональные стропила – по линиям пересечения скатов. На них опирается часть прямых стропил. Здесь также оптимален жесткий узел крепления.

В шатровых крышах большая часть стропил является именно диагональными, и все прямые (нарожники) опираются на них. За счет этого особенно важна точная подгонка запилов и усиленные крепления.

В арочных крышах вместо прямых балок стропил применяются изогнутые шпангоуты, собранные из отдельных ламелей. Количество вертикальных стоек при такой конструкции заметно возрастает, поскольку необходимо более равномерно распределить нагрузку по изогнутому составному элементу. Опирание таких арочных стропил только жесткое, с запилом.

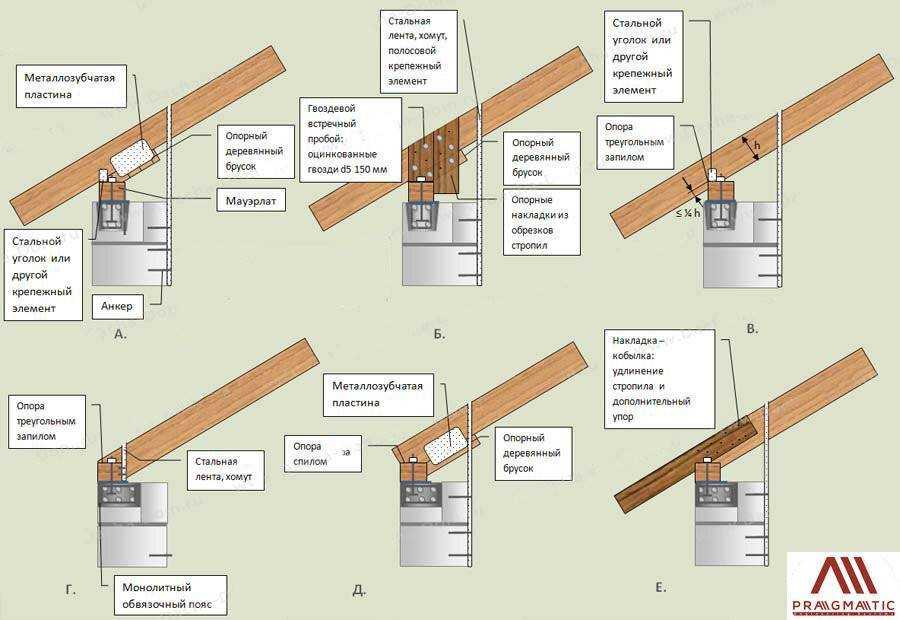

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

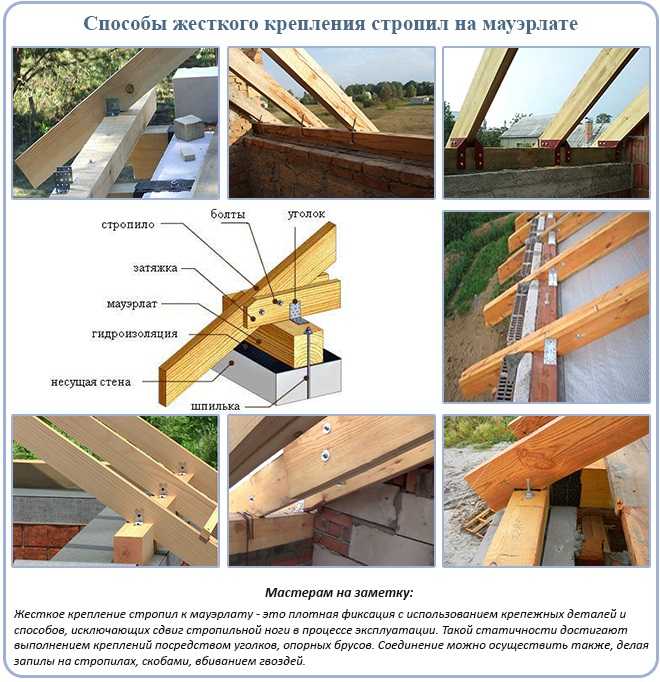

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

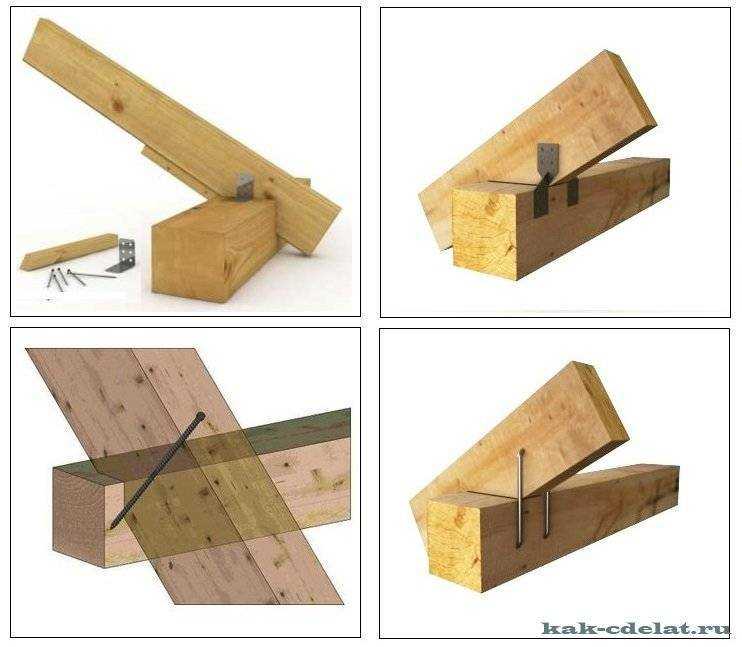

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Основные термины

1. Стропила – это балки из бревен или брусьев, являющиеся опорой для кровельного «пирога», включающего как финишное кровельное покрытие, так и гидро- и пароизоляционные слои. Нижняя часть стропил – стропильные ноги – могут опираться как на саму стену постройки, так и на мауэрлат. Верхние части стропил соединяются между собой встык или внахлест под углом, а затем крепятся к коньковому брусу или прогону. Основные виды стропил – это:

Наслонные, которые подходят для крыш, имеющих промежуточные столбчатые опоры. Нижняя часть таких стропил (нога) опирается на мауэрлат, средняя – на промежуточную стену или опору, верхняя – на конек. Таким образом, стропила испытывают меньшую нагрузку.

Висячие, которые не имеют дополнительной опоры, а значит, работают и на изгиб, и на сжатие, а также создают существенное распирающее усилие. Чтобы укрепить конструкцию, используют затяжку – горизонтальный брус, который крепится у стропильных ног и одновременно может служить балкой перекрытия.

крепление стропил

Максимально исчерпывающую информацию о стропилах можно получить в Википедии.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

• С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

• С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.

• С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.

• С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.

Использование гвоздей и саморезов в конструкциях

Таким образом, мы видим, что использование гвоздей лучше в местах, где действуют в первую очередь нагрузки «на срез», а именно там, где крепятся:

• Балки обвязки и перекрытия
• Стойки
• Стропильные ноги

При этом гвозди подбирают согласно толщине досок. Для усиления соединения рекомендуется забивать гвозди под некоторым углом. Кроме того, зачастую используются «усиленные» гвозди – винтовые и ершовые, на поверхности которых есть дополнительная резьбы и бороздки, увеличивающие сопротивление «на разрыв».

Саморезы лучше использовать в местах действия нагрузок «на отрыв»:

• Крепление ОСП
• Минваты
• Сайдинга
• Обрешетки

Вкручивать саморезы нужно тоже правильно, с обязательным раззенковыванием углубления под шляпку:

Для саморезов по понятным причинам очень важна коррозионная стойкость. В ответственных узлах, предпочтительнее применение оцинкованных саморезов.

Саморезы и винты

Саморезы часто путают со самосверлящими шурупами, на самом деле они отличаются друг от друга. Классический саморез — это металлический крепеж с плотной резьбой, утонченный с одной края, и заканчивающийся шестигранной головкой с другой.

Для работы с саморезами вам пригодятся специальные насадки на отвертку, шуруповерт, либо шестигранная гайка и, возможно, пара плоских шайб, чтобы предотвратить самопроизвольное ослабление соединения.

Крепление дерева с помощью саморезов и винтов также отличается от гвоздей и шурупов. Чтобы закрепить саморез, через соединяемые элементы следует просверлить отверстие одинакового диаметра. Затем ставится шайба, и винт вкручивается в отверстие. На противоположной стороне ввинчивается вторая шайба и надевается гайка.

Разумеется, такой способ крепления древесины более трудоемкий, однако и более прочный. Благодаря затяжке с двух сторон деревянные элементы скрепляются друг к другу с большей силой. Однако, в отличие от шурупов, винтовая резьба не застревает в материале, т. е. дерево в месте крепления может слегка «гулять». Конечно, эта проблема решаема, если использовать больше винтов и вкручивать из ближе друг к другу.

Правильно сделанные винтовые соединения получаются очень прочными. К тому же саморезы и болты незаменимы, если стоит задача скрепить очень массивные части конструкций. Длина болтов может достигать десятков сантиметров, поэтому застройщики их чаще всего используют для соединения самых толстых деревянных элементов — бревен и балок.

Однако для работы с таком видом крепежа нужен определенный опыт и специальный инструмент. Вам придется купить специальные насадки и ключи (а лучше несколько: плоские, кольцевые, динамометрические ключи, торцевые ключи или отвертки с торцевыми ключами). Также, для того, чтобы укоротить слишком длинные винты, вам пригодятся болгарка или шлифовальная машинка.

Заключение

Таким образом, можно сделать вывод: использование гвоздей или саморезов следует выбирать, согласно проекту дома. В местах соединений, испытывающих нагрузки «на сдвиг» лучше использовать гвозди, а при нагрузках «на разрыв» предпочтительнее применять саморезы.
