Каким должен быть уклон кровли, как его замерить и рассчитать?

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Как выбрать оптимальный угол крыши для схода снега?

В гражданском малоэтажном строительстве наиболее распространённым, рациональным и экономически целесообразным видом крыши опытные строители называют скатные конструкции. Они могут состоять из одного, двух, трех или даже четырех скатов, плоскостей, смыкающихся в одной точке, называемой коньком. От плоских кровель скатные отличает угол наклона, который согласно строительным нормам должен превышать 2,5 градуса. Выбор уклона – важный этап создания проекта, от которого зависит прочность, несущая способность и долговечность конструкции. В этой статье мы расскажем, как правильно выбрать угол наклона, чтобы облегчить сход снега в зимний период.

Шаг 6. Определяемся со стропильной системой

А от выбранного угла наклона крыши и планируемых на ее нагрузок определяемся с видом крепления стропил к стенам. Так, всего таких видов три: висячие стропила, наслонные и скользящие.

Висячие стропила

Висячие стропила – единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.

Проще говоря, у вас есть только внешние несущие стены, и никаких перегородок внутри. Скажем, это довольно сложная стропильная система, и к ее строительству нужно подходить с ответственностью. Вся проблема в больших пролетов и в давлении, которое оказывается на стены:

Или как в этом проекте:

Наслонные стропила

Здесь уже вся крыша давит минимум на три опоры: две внешние стены и одну внутреннюю. А сами стропила здесь используются плотные, с сечением не менее 5х5 см брусков и 5х15 см стропильных ног.

Скользящие стропила

В этой стропильной системе в качестве одной из опор служит бревно в коньке. И для соединения с ним стропил используются такие специальные элементы, как «скользячки». Это металлические элементы, которые помогают стропилу при усадке стен немного двигаться вперед, чтобы избежать трещин. Совсем немного! И благодаря этому устройству крыша легко переносит даже достаточно ощутимую усадку сруба, без каких-либо повреждений.

Суть проста: чем больше в стропильной системе узлов, тем она гибче и прочнее. Тем больше односкатная крыша способна выдерживать давление веса кровельного покрытия и снега, и при этом не ломаться. Но есть стропильные системы, где соединение вообще статично:

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции –
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25?30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще о4ин недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Факторы, влияющие на уклон будущей крыши

Угол наклона крыши – это угол между плоскостью кровли и плоскостью самого дома. Чаще всего этот параметр указывается в градусах, хотя в строительной документации используются проценты. Существуют специальные термины, которые применимы для определенных диапазонов наклона кровли:

• До 5° — плоская;
• До 25° — небольшой уклон;
• Более 20° — скатная;
• Более 40° — крутой уклон;
• 45°-60°  — большой уклон;

Определение угла наклона будущей крыши не является эстетической необходимостью. От этого параметра зависит прочность и надежность всей конструкции, а также срок возможной эксплуатации. Расчет угла наклона учитывает целый ряд исходных данных, но самыми значимыми из них считаются климатические особенности данного региона, а именно – количество осадков и уровень ветра.

Влияние ветра напрямую зависит от параметра, который называют «парусностью крыши». Чем выше «парусность», или больше угол ее наклона, тем ощутимее воздействие ветровых нагрузок. Поэтому при установке крыши с большим уклоном на местности, где преобладает сильный боковой ветер, конструкцию может просто сорвать. Однако плоская крыша, практически без наклона, в этом случае также может пострадать.

Другим фактором, который не менее актуален для многих регионов, является среднее количество осадков, а особенно снега. При устройстве крыш с малым углом наклона снег имеет свойство скапливаться на их поверхности, что создает огромную нагрузку как на кровельный материал, так и на обрешетку. Поэтому в регионах, где зима особенно снежная, рекомендуется увеличивать угол наклона, чтобы снег не мог накапливаться в больших количествах. Немаловажную роль в этом случае играет и толщина профнастила.

Способы укладки, крепления и расчет наклона кровли из листового шифера (волнистых асбестоцементных листов)

Первый способ предпочтителен для узких по уклону, но длинных в поперечном направлении скатов; второй — для широких по уклону, но коротких в поперечном направлении скатов. Различные способы кровельных работ требуют волнистых листов различной конфигурации. Для укладки листов со смещением продольных стыков необходимо достаточное число листов с двумя, тремя, четырьмя и пятью волнами, а также полномерные, целые листы. Для укладки листов с совмещением продольных стыков у листов обрезают различные углы. Обрезка углов производится в специальном кондукторе с направляющими.

В том и другом случае волнистые асбестоцементные листы укладывают на скатах справа налево и снизу вверх. Исключения допускаются, когда необходимо учитывать направление ветра: листы можно уложить и слева направо, если направление господствующего ветра идет навстречу традиционному способу укладки. В поперечном направлении листы укладываются внахлестку на одну волну, а в продольном — с перекрытием на 140 мм (при уклоне 58%) или на 120 мм (при более крутом склоне).

Крепят волнистый шифер гвоздями, шурупами, иногда противоветровыми скобами (на свесах) через каждые 1,0—1,5 м.

Уязвимым местом кровель из волнистых асбестоцементных листов являются зазоры и щели, образующиеся в местах сопряжения листов. Поэтому зазоры, превышающие 7 мм, рекомендуется промазывать готовыми герметиками или холодной мастикой, наносимой слоем толщиной 5—6 мм и шириной 30—40 мм (в поперечных соединениях) и 60—70 мм (в продольных стыках).

Для покрытия конька крыши на стропила вначале устанавливают брусок сечением 70 х 90 мм и с двух сторон от него крепят по два обрешеточных бруса. К центральному брусу крепят скобы для подвеса ходовых мостиков и коньковый брусок, верхняя грань которого закруглена. Коньковый брусок по всей длине оборачивается рубероидом, поверх которого идут коньковые листы, укладывающиеся на смежные скаты, причем первым крепится конек, удлиненный на 10 мм, а вторым — более короткий конек. Коньки кладутся расширенным концом по направлению к фронтону. Отверстия для крепления сверлятся сразу на обоих коньках: по два — на плоском отвороте и по два — на продольной оси горба. При этом отверстия на отворотах должны проходить через гребни волн листов основного покрытия.

Разжелобки и ендовы покрываются специальными асбестоцементными лотками, которые укладывают до покрытия скатов в направлении снизу вверх. Нижнюю кромку первого лотка и коньковую кромку последнего лотка обрезают ровно по контуру карнизного и конькового срезов. Вдоль каждой стороны лотка сверлят по три отверстия. Крепят лотки шурупами.

После укладки лотков начинают выкладывать скаты крыши. При этом волнистые асбестоцементные листы основного покрытия укладываются на лоток внахлестку на 15 см (без крепления по краям).

Продольное примыкание к стене ската шиферной кровли делают следующим образом: кровельное покрытие подводят впритык к стене, сверху место примыкания закрывают асбестоцементными уголками, верхние отвороты которых крепятся в бороздах стены, а нижние отвороты прибиваются гвоздями к листам основного покрытия. Уголки укладываются снизу вверх. Последний на скате уголок доводят до конька.

Места стыка уголков и конька заделывают цементным раствором.

Поперечное примыкание ската кровли к стене отличается тем, что листы основного покрытия в месте примыкания к стропилам прибивают посредством двух брусков.

Воротник дымовой трубы делают из готовых асбестоцементных уголков, причем рядовое покрытие ската устраивается вплотную к стволу трубы. Широкие горизонтальные отвороты переднего и боковых уголков воротника крепят шурупами, пропускаемыми через гребни волн основного покрытия.

Схема устройства кровли из шифера

В случае, когда готовые асбестоцементные уголки отсутствуют, для покрытия разжелобков, ендов, конька, ребер, примыканий и устройства воротника дымовой трубы может быть использована кровельная сталь. Окончательно уложенную кровлю из волнистых асбестоцементных листов можно окрасить нитроэмалями, масляными или перхлорвиниловыми красками либо оставить без окраски.

Читайте каже нашу статью: Как выбрать лучшую крышу для частного дома

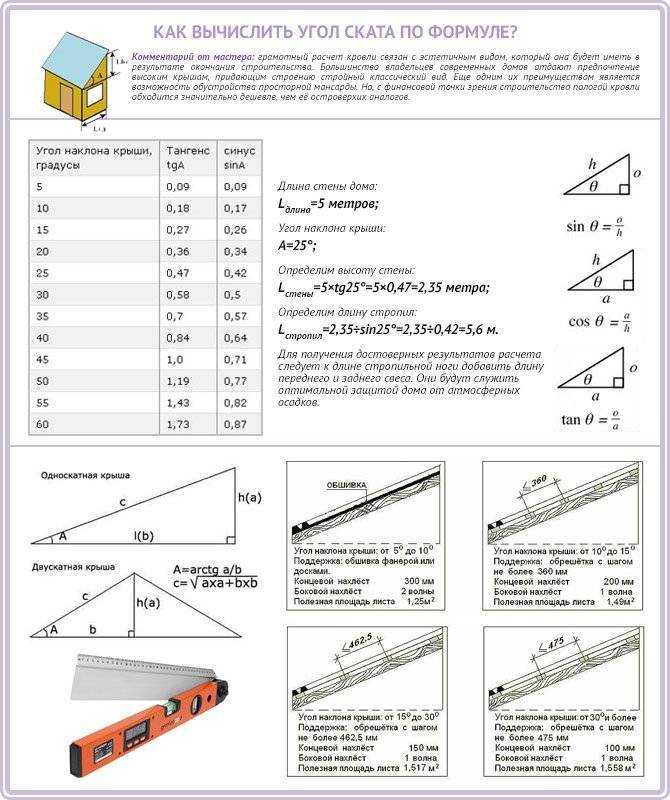

Как рассчитать уклон самостоятельно?

Для вычисления угла наклона крыши не обязательно быть профессиональным строителем или владеть глубокими познаниями в области высшей математики. Для этого можно воспользоваться одним из перечисленных ниже способов:

1. Узнать у соседей. Как правило, все жилые дома, построенные в одном районе, имеют одинаковый угол наклона кровли, величина которого была не раз рассчитана и проверена в данных климатических условиях.
2. Воспользоваться уклономером. Этот инструмент из арсенала профессиональных строителей специально предназначен для определения угла наклона кровли.
3. Вычислить самостоятельно. Для этого нужно воспользоваться формулой прямоугольного треугольника, знакомой всем еще со школьного курса. В случае с крышей, длина ее скоса будет представлять собой гипотенузу, а расстояния от центра перекрытия до конька и до карнизного ската – противолежащий и прилежащий катет соответственно. Значения катетов можно узнать путем непосредственных измерений, а значение гипотенузы вычислить при помощи теоремы Пифагора. Зная эти величины можно получить угол наклона или процентное соотношение при помощи тригонометрических функций, а также произвести расчеты высоты конька и площади кровли, зная угол ее наклона.

Характеристика материала

Мягкая кровля – современный материал, используемый для устройства крыши жилых и коммерческих зданий. Она представляет собой отдельные плитки, называемые гонтами, которые укладываются внахлест на сплошную обрешетку, образую сплошное влагостойкое покрытие. Главное достоинства гибкой черепицы – простота монтажа материала, который можно использовать, если минимальный угол наклона крыши не менее 11 градусов. Мягкая кровля состоит из следующих компонентов:

• Основа. Основой гибкой черепицы является прочная, долговечная и износостойкая стеклоткань, которая не деформируется при перепадах температуры, не трескается.
• Пропитка. Стеклоткань, служащую основой для изготовления битумной черепицы, пропитывают модифицированным битумом, который придает материалу высокие влагозащитные свойства.
• Наружный слой. Сверху мягкую кровлю покрывают бронирующей посыпкой – минеральной или каменной крошкой, базальтовым гранулятом. Посыпка придает материалу характерную шероховатую поверхность, защищает от ультрафиолета, обеспечивает стойкий цвет гибкой черепицы.
• Внутренний слой. Внутреннюю поверхность материала посыпают кремниевым песком, чтобы плитки не склеивались в процессе транспортировки и хранения.

Состав битумной черепицы

Кровельный пирог для мягкой кровли

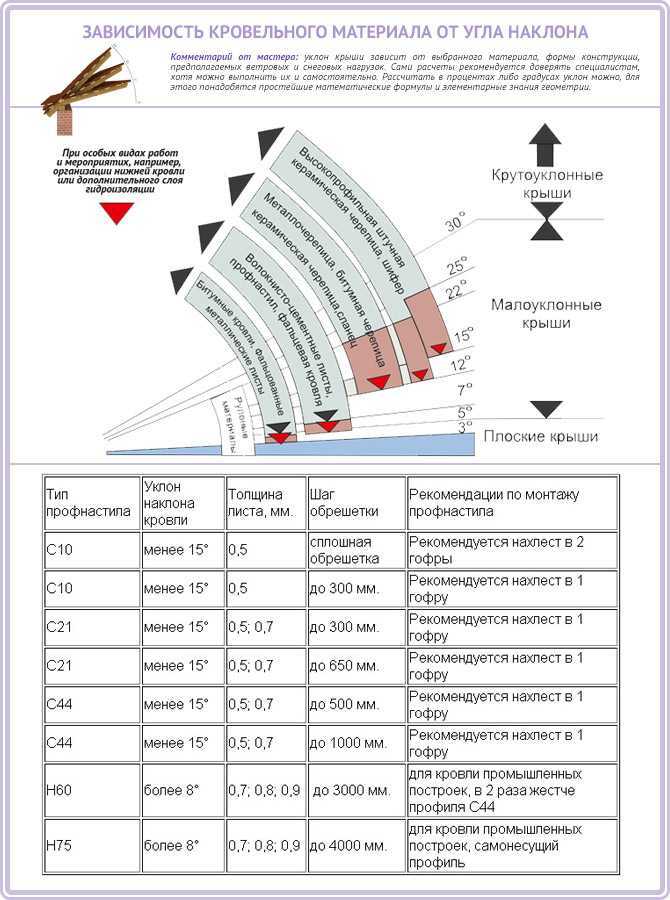

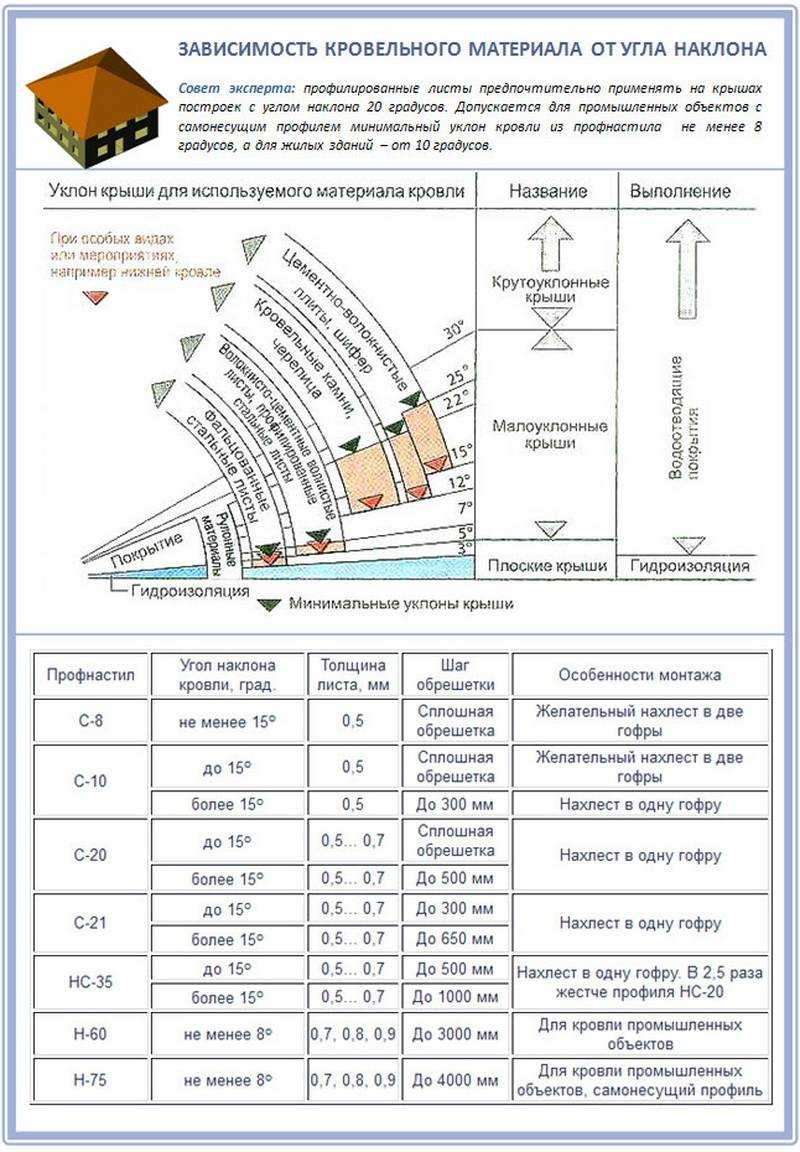

Наклон крыши связан с материалом кровли

Уклон крыши принимается в зависимости от проекта дизайна кровли и фасада здания, а также от материала, выбранного для покрытия кровли. Кроме того, на выбор угла наклона могут повлиять климатические условия региона, в котором ведется строительство.

В районах, где происходит частое выпадение осадков, а в зимнее время происходят обильные снегопады, обычно выбирается большой уклон ската крыши, составляющий от 45 до 60 градусов.

Это позволяет снизить нагрузку снежных покровов на кровельную систему, поскольку крупные массы снега не будут скапливаться на крыше, а будут сползать с нее на землю под собственным весом.

Если же для региона, где производится строительство, характерны сильные ветра, то желательно выбрать минимальный угол наклона крыши, уменьшающий так называемую парусность материала кровельного покрытия.

Для этого обычно выбирают значение из диапазона от 9 до 20 градусов.

Следовательно, наиболее универсальным решением является выбор значения между двумя указанными диапазонами, поэтому наиболее распространенным является уклон крыши, составляющий 20-45 градусов.

Такое значение уклона также позволяет использовать большинство современных кровельных материалов при возведении, к примеру, можно возвести крышу из профнастила своими руками.

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

• Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
• Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:

• размеры дома;
• планы на использование подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
• вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

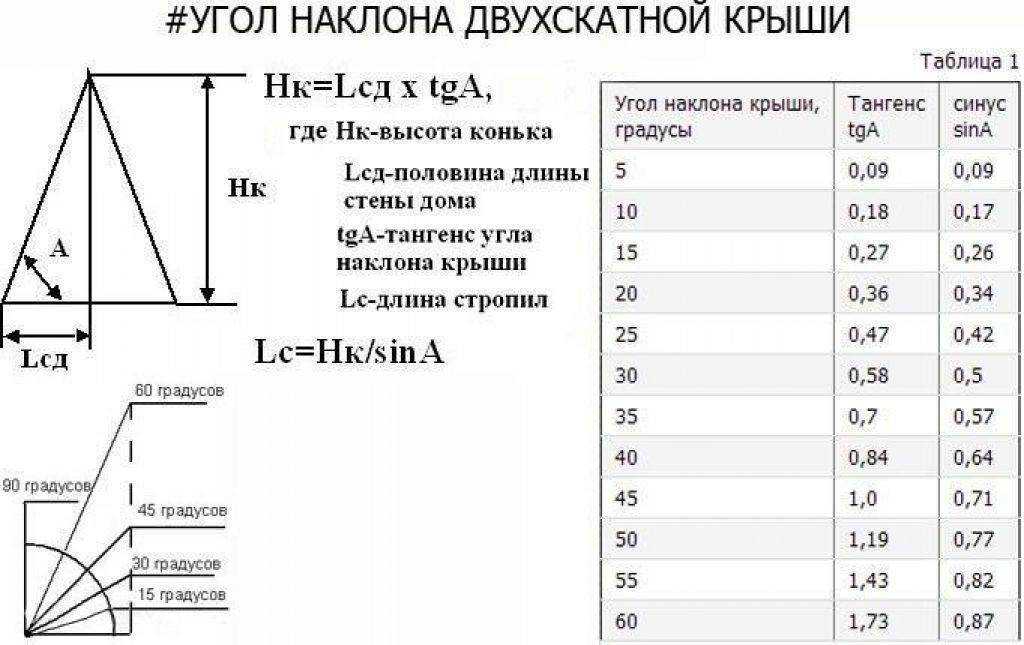

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Как сделать односкатную крышу своими руками, проекты, видео

29 Август — Строительство домов

как сделать односкатную крышу своими руками?

Устройство односкатной крыши

• стропильная система
• обрешетка
• гидро- и пароизоляция
• теплоизоляция
• кровельный материал.

Простое устройство односкатной крыши позволяет сделать ее своими руками. Также в другой статье мы рассматривали устройство крыши частного дома .

Шаг 1 – устройство стропильной системы

Чтобы построить крышу односкатную своими руками, нужно сделать стропильную систему. Основные этапы выполнения этих работ описаны ниже.

1. Начинаем с монтажа деревянных опор для стропил

Угол наклона односкатной крыши

Особенности укладки стропил для двухскатных и четырехскатных крыш читайте в статьях:

2. Выбор угла наклона односкатной крыши

Наклон односкатной крыши рассчитывается в зависимости от выбранного материала, предполагаемой нагрузки и других параметров. Уклон односкатной кровли для некоторых материалов, расчет односкатной кровли:

угол наклона для крыши гаража

3. Подготовка к укладке стропил

4. Укладка стропил односкатной кровли

Шаг 2 – устройство дополнительного крепежа и обрешетки

При большом пролете между стенами (4.5 метра и более) нужно дополнительно усилить стропила. Для этого используются треугольные подпорки по периметру крыши. Также можно сделать отдельные опоры в центре чердачного помещения.

Шаг 3 – гидробарьер и теплоизоляция

Вот мы и разобрались, как сделать односкатную крышу своими руками. Теперь приступим к устройству гидробарьера и укладке теплоизоляционного материала.

Данный этап не будем рассматривать в подробностях, ведь мы раньше уже описывали устройство теплоизоляции крыши .

Для работ по утеплению подойдет пенополиуретан. Технология теплоизоляции крыши пенополиуретаном описана в другой статье .

Шаг 4 – укладка кровельного материала

В качестве кровельного материала можно использовать шифер или металлочерепицу.

Монтаж шифера

укладка шифера на односкатную крышу

еще фото на тем укладки шифера

Шаг 5 – защита от ветра и установка отливов

Мы добрались до заключительного этапа монтажа крыши односкатной своими руками.

1. Прибиваем ветровую доску для защиты крыши от ветра. Она прибивается на лаги, выступающие сверху и снизу.

2. Установка отливов. Выберите места для слива воды и прибейте отливы гвоздями. Эта работа проста и не требует подробного руководства.

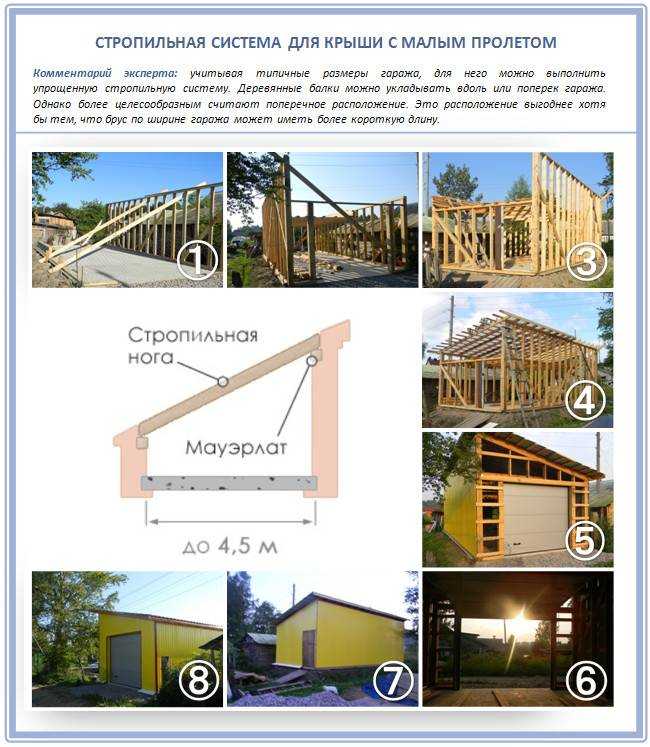

Крыша гаража односкатная, особенности монтажа

Давайте также разберемся, как построить крышу односкатную для гаража. Крыша гаража односкатная состоит из стропильной системы и кровельного материала. Стропила укладываются по рассмотренной выше технологии.

Практические советы

Инженерные расчеты параметров стропильной системы делают только специализированные проектные компании с лицензиями и допусками. Самостоятельно работы выполнить сложно, для этого нужно иметь инженерное образование. Что советуют опытные строители с большим практическим стажем?

Оптимальный проектный угол наклона крыши можно изменять лишь в сторону его увеличения. Такие изменения уменьшают нагрузку на элементы стропильной системы и не могут стать причиной нарушения устойчивости конструкции.

Нередки случаи, когда уже во время строительства заказчики по тем или иными причинам требуют внести изменения в проектную документацию

Можно принимать их пожелания во внимание только в тех случаях, когда изменения не оказывают негативного влияния на устойчивость стропильной системы. Если необходимо уменьшить расчетный угол наклона, то необходимо увеличивать ширину досок или устанавливать дополнительные распорки

Первый вариант не уменьшает чердачное пространство, используется часто.

Никогда не надо компенсировать изменение угла наклона крыши за счет изменения расстояния между стропильными ногами. В соответствии с современными нормативными требованиями шаг стропильных ног учитывает стандартную ширину утеплителей. Если его изменить в ту или иную трону, то существенно усложниться процесс монтажа кровельного пирога теплых крыш для мансардных помещений.

Цены на минвату

Минвата

Оптимальный угол наклона крыши обязательно нужно иметь в виду во время обустройства водосточной системы и элементов для снегозадержания. Он в любом случае должен гарантировать нормальный стек дождевых и талых вод, минимизировать риски появление протечек из-за незначительных нарушений технологии кровельных работ.
