Как правильно определить соотношение высоты крыши к высоте дома

Расчет стропильной системы

Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.

В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

Расчет длины стропильных ног

Стропильная система односкатной крыши ‒ Подбор сечения

Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:

1. Прочности.
2. Жесткости.

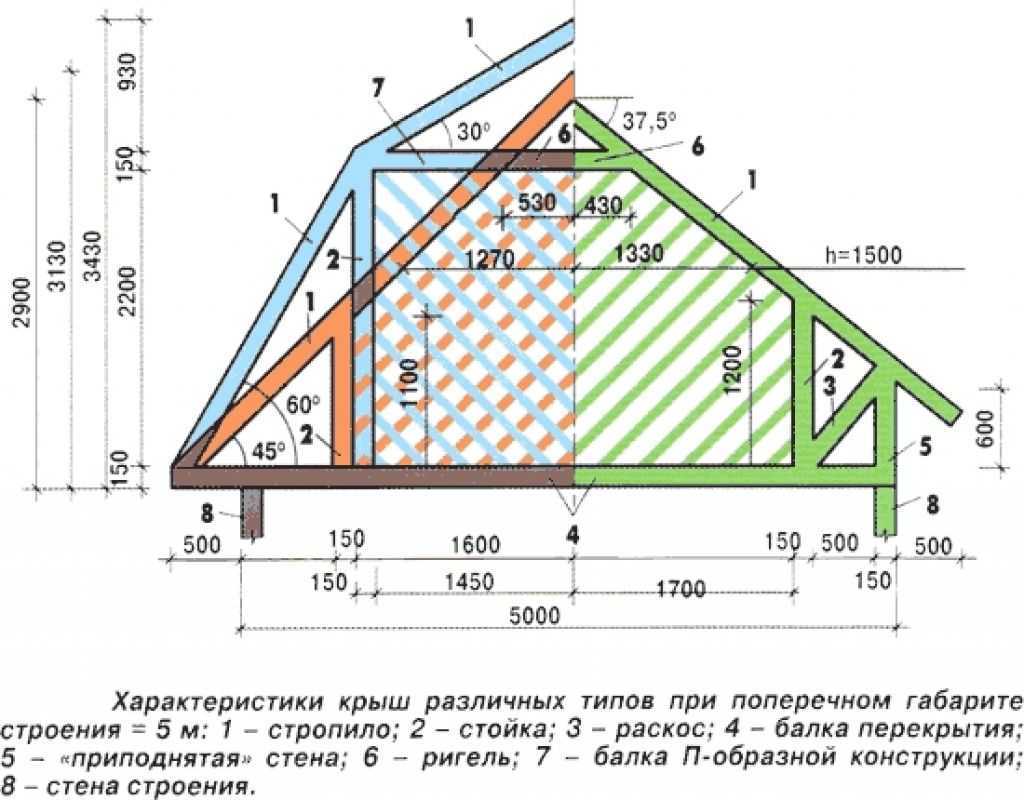

Зависимость конструкции от величины пролета

Расчет кровли, при строительстве частного дома

При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:

1. Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
2. Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
3. Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.

Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.

Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.

Подбор шага для стропильных ног

Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:

Таблица сечения стропил

1. Нагрузка на покрытие и пролет;
2. Тип теплоизолятора;
3. Наличие мансардных окон.

В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):

• Экструдированный пенополистирол и пенопласт – 0,6 метров;
• минеральная вата – 0,58 метров;
• пенополиуретан – шаг от утеплителя не зависит.

При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.

Стропильная система односкатной крыши своими руками ‒ Угол наклона

Угол наклона ската

В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов

Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены

1. Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
2. Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
3. Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
4. Оцинкованная кровельная сталь. Допустимый – от 14°.
5. Шифер. Допустимый – 6-27°.

Критерии, от которых зависит высота конька 2-скатной крыши

Строго говоря, расчёт высоты кровли представляет собой вычисление оптимального угла наклона, которая выбирается, исходя из нескольких факторов.

1. Атмосферные осадки

В принципе дождь не относится к осадкам, которые способны задерживаться на крыше: даже минимального наклона достаточно, чтобы вода стекала на землю. Другое дело – снег. Если его выпадает много, и он липкий, то при недостаточном угле наклона ската будет накапливаться на поверхности кровли, грозя её обрушить. Поэтому для северных регионов покатые крыши – это плохо, угол ската должен быть не менее 45°. В малоснежных областях это значение может быть намного меньше, до 20°.

2. Ветровая нагрузка

Сильные ветры – фактор, который тоже нельзя не учитывать. Мощные воздушные массы, движущиеся с большой скоростью, способны нанести основательный урон кровле, стремясь её разрушить, и здесь большой угол ската является нежелательным, поскольку увеличивает парусность конструкции. Чем более пологим будет скат, тем меньшее давление на крышу будут оказывать ветры. Так что в ветреных регионах рекомендации противоположные – пологость не должна превышать 20°.

3. Кровельный материал

Казалось бы, зависимости высоты крыши от используемого кровельного материла не должно быть, но это не так. Чем меньше площадь единицы кровли, тем большей должна быть её крутизна: у маленькой черепицы будет намного больше соединительных элементов, которые будут служить снегу опорой, чем, к примеру, у шифера, имеет значение и шероховатость поверхности: на гладкой у снега меньше шансов задержаться. Имеет значение и удельный вес материала: например, натуральная черепица сама по себе намного тяжелее, чем металлочерепица или ондулин.

Обычно на упаковке кровельного материала указывается рекомендуемый угол наклона, по которому можно вычислить высоту крыши.

4. Несущая способность, материальные затраты

Чем выше крыша, тем более прочной должна быть несущая конструкция, поэтому потребуется использование более массивных брусьев для стропил или дополнительное укрепление каркаса конструкции. При этом и кровельного материала потребуется больше, что приведёт к увеличению сметы по этой статье.

5. Необходимость создания чердака

Односкатная крыша не предполагает наличие чердака, но такими конструкциями обычно оснащают постройки хозяйственного назначения. Двухскатная крыша уже предполагает наличие какого-никакого чердачного помещения, а будет оно использоваться или нет – вопрос другой.

Многие используют чердак для хранения габаритных и ненужных вещей. В этом случае он не сильно влияет на высоту крыши. Другое дело, если планируется использование чердачного помещения как жилого – в этом случае придётся учитывать удобство проживания, чтобы на большей части помещения можно было ходить в полный рост. Впрочем, и для складского чердака существуют требования противопожарной безопасности: он должен иметь сквозной проход шириной не менее 120 см и высотой 160 см.

Способы и правила расчета высоты крыши относительно дома

На крышу воздействуют осадки и другие погодные условия, когда здание эксплуатируется. Если высота конька двускатной крыши выбрана неправильно, существует риск, что даже легкий ветер или град повредят конструкцию крыши

Чтобы конструкция не нуждалась в ремонте или перестройке, важно знать, как правильно рассчитать этот параметр, а также значение угла продольного наклона

Высота одноэтажного дома с крышей определяет его внешний вид и тесно связана с некоторыми особенностями конструкции крыши. Расчет этого параметра также важен для определения расхода ресурсов на кровлю.

Угол наклонов скатов

При расчете высоты конька скатной крыши следует учитывать: Чем выше значение, тем круче угол наклона крыши. Если погодные условия в регионе характеризуются обильными осадками или снежными зимами, угол наклона должен быть достаточно большим, чтобы влага не скапливалась на крыше. Нормальными считаются значения от 20 до 50 градусов.

Площадь кровельной поверхности

Высота крыши влияет на площадь фронтона. Для крыши с крутым уклоном требуется большое количество кровельного материала. Поэтому затраты на установку в этом случае выше.

Несущая способность кровельного каркаса

Размер крыши также влияет на вес конструкции. Высокая крыша тяжелее, и нагрузка на балки, создаваемая слоями, также выше. Для таких тяжелых конструкций требуется более прочная рама с большим количеством элементов.

Какой тип крыши

Как рассчитать длину стропил? Этот вопрос заинтересует всех, кто самостоятельно строит дом. Но чтобы ответить на него, стоит вначале выяснить множество других параметров. В первую очередь стоит определиться с типом крыши, ведь именно от этого и будет зависеть длина ската и стропил. Самым распространенным вариантом считается двухскатная конструкция. Но и тут есть несколько вариантов, а именно:

Симметричная – это самый распространенный тип двухскатной крыши. Ее популярность обуславливается простотой конструкцией и несложным расчетом всех необходимых параметров. Еще один плюс – это равномерное распределение нагрузок на стропильную систему. Но есть и недостатки. Не очень рациональное использование площадей

Это особенно важно, если вы соберетесь сделать на чердаке жилую комнату. Большое количество острых углов создает множество «глухих» зон, рационально использовать которые невозможно.

Асимметричная

В этом случае скаты расположены под разными углами. В результате увеличивается рациональная площадь. Но и тут не обошлось без недостатков. Такая двускатная крыша требует более сложных вычислений. Если расчет стропильной системы сделать с ошибкой, то конструкция может не выдержать нагрузок, которые распределяются не равномерно.
Ломаная – это наиболее эффективная конструкция, если вы хотите сделать мансардный этаж. В этом случае стропильные ноги будут «переламываться» на определенном расстоянии от конька. В результате под крышей получится больше свободного пространства, и вся площадь будет использоваться более рационально. В этом случае рассчитать параметры стропил, в том числе и их длину, будет еще сложнее.

Можно рассмотреть и еще более сложные конструкции, например многоуровневые. Такие крыши будут выглядеть очень привлекательно. Но вот сделать расчет, а особенно возвести стропильную систему, в этом случае без помощи профессионалов будет практически невозможно. Поэтому в большинстве случаев ограничиваются тремя, вышеперечисленными вариантами двускатной крыши.

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

1. Шатровая.
   В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами
   . Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
2. Вальмовая.
   Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа
   . Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника
. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

1. В конструкции можно найти прямоугольный треугольник.
2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
3. Отталкиваясь от параметра угла наклона(tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

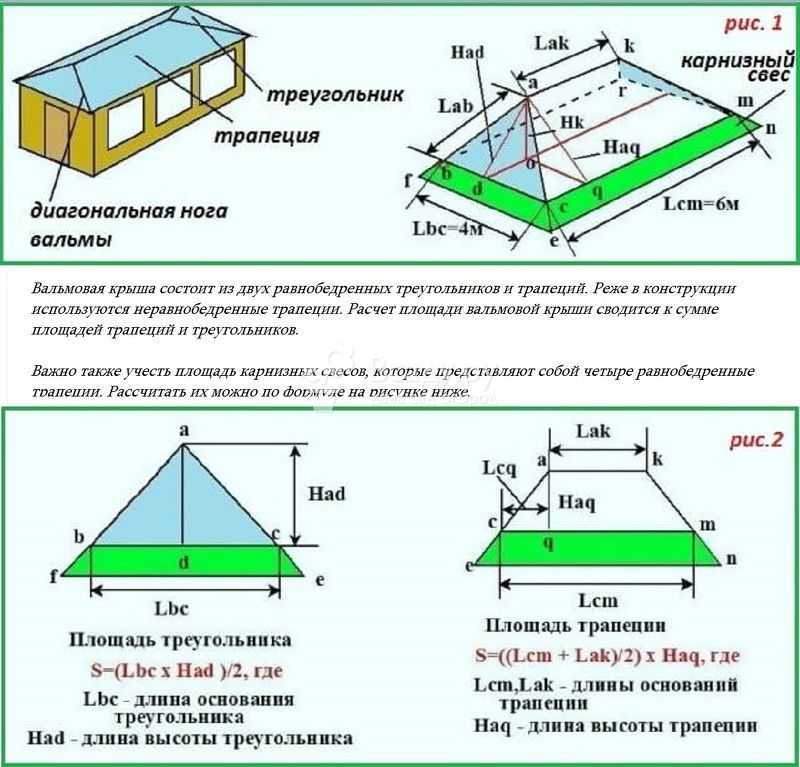

Высота вальмовой крыши

Расчет двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Как правильно рассчитать высоту двускатной крыши

При строительстве дома одним из важных пунктов является расчет нужной высоты крыши и ее будущая площадь.

Кровельная схема двускатной крыши достаточно проста: две плоскости «скаты» образованные брусом, опираются на несущие стены и образуют равносторонний треугольник, плоскости «скаты» располагаются друг напротив друга.

Чем ниже высота конька, тем меньше угол ската. А как следствие, большие шапки снега, угрожающие кровле и вашему спокойствию. Если двускатная крыша имеет очень высокий конек и большую площадь покрытия, то она может не устоять под сильными порывами ветра. А это грозит дому не очень хорошими последствиями. Как же рассчитать высоту правильно? В данной статье вы найдете ответ на важный и интересующий многих вопрос.

Что собой представляет двускатная крыша?

Имеется множество видов кровель, но основными из них считаются три формы: односкатная, двускатная (щипцовая) и четырехскатная. Самая распространенная из этих трех — двускатная. Из самого названия понятно, что крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны (завершение фасада дома, в данном случае треугольной формы). Следовательно, у двухскатной их два. На фронтонах обычно располагают слуховые окна. Они предназначены для освещения чердачного помещения и помогают визуально увеличить его площадь.

Как произвести расчет высоты крыши?

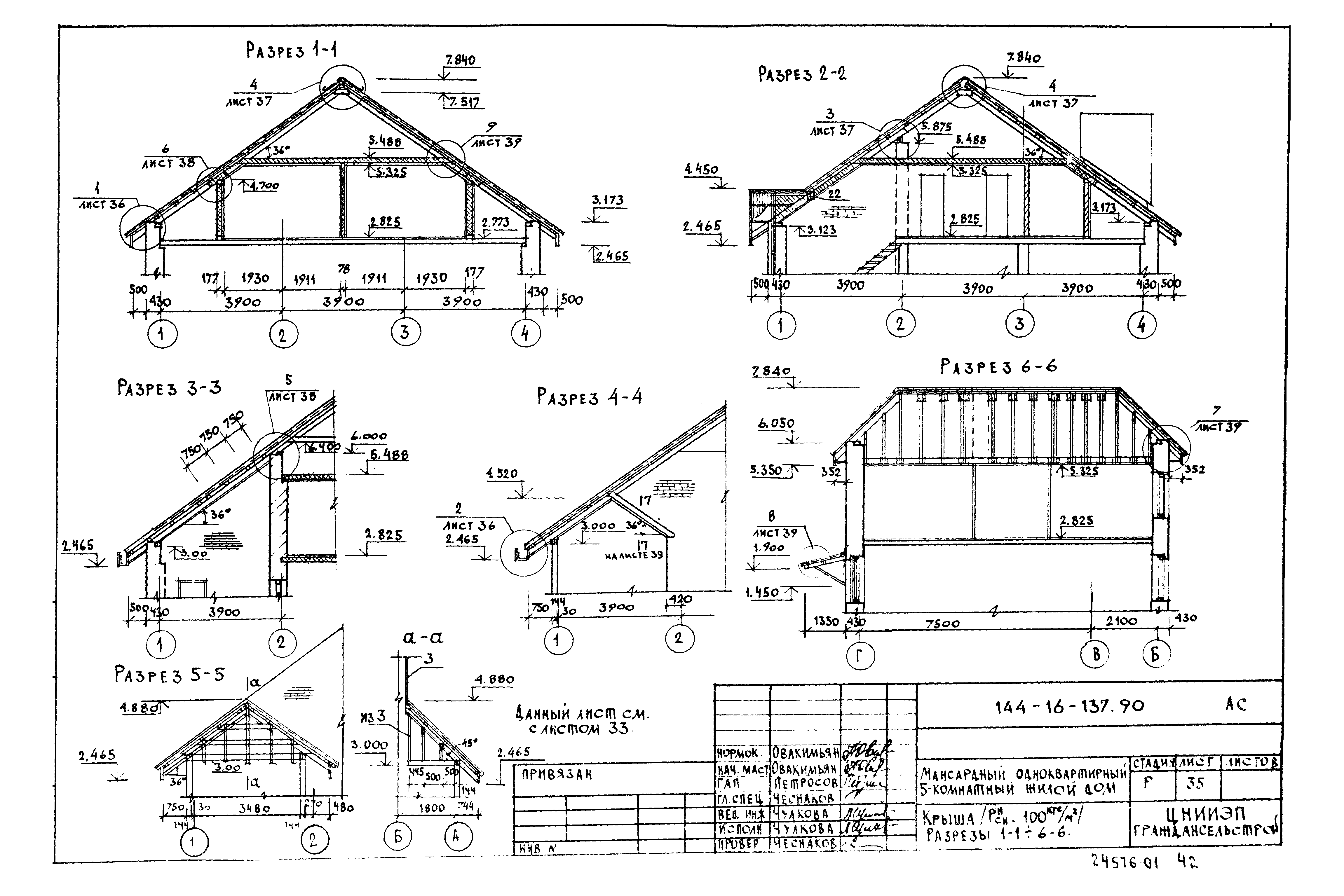

Конструкция стропильной системы двускатной крыши: все элементы крыши, соединенные между собой, представляют стропильную ферму, основой которого является один или несколько треугольников, в виде жесткой геометрической фигуры.

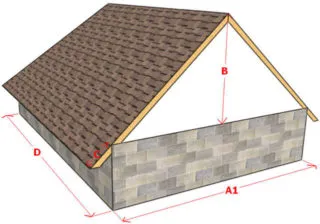

Чтобы правильно расчитать высоту двускатной крыши, необходимо определиться с углом наклона скатов. Нужно воспользоваться нормативными документами, регламентирующими данный вид работ. К таким документам относится Свод правил СП20.13330.2011. Он основывается на СНиП 2.01.07-85* «Нагрузки и воздействия». В документе доступна формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

После определения наклона можно переходить непосредственно к расчету высоты конька. Сделать это правильно поможет великая наука геометрия. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом a, который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α.

Второй катет b мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Схема расчета высоты двускатной крыши: для двухскатной крыши с углом наклона 45 градусов, высота конька равна половине ширины дома. Чтобы вычислить это показатель для других углов, необходимо половину ширины дома умножить на соответствующий коэффициент.

Зная все необходимые для расчета значения, мы без труда подставим их в формулу и получим нужную высоту конька.

Дано: Дом 6х9 м, угол наклона кровли — 40 градусов.

Ширину дома, равную 6, делим на 2, следовательно, катет b=3. Тангенс 40 градусов равняется 0,84.

Решение задачи: катет a=3*0,84=2,52 м.

Ответ: оптимальная высота конька составила 2,52 метра.

При проектировании своего дома не поленитесь решить такую несложную геометрическую задачку. Она поможет в будущем избежать всяческих проблем с главным компонентом вашего дома — крышей.

Как правильно рассчитать высоту двускатной крыши? Чтобы понять, как рассчитать высоту двускатной крыши, необходимо определить угол наклона и подставить его в геометрическую формулу.

Как определить угол наклона?

Для вычисления угла наклона в расчёт берут материал кровли:

• не менее 22 градусов для шифера (иначе – вода попадёт в зазоры);
• металлочерепица – не менее 14 градусов (в противном случае листы сорвёт сильным ветром);
• профилированный настил – не менее 12 градусов;
• битумочерепица – не более 15 градусов (при превышении слезание элементов с крыши, ибо закрепляются они на мастике).

Рулонные материалы – угол в 3-25 градусов. Параметр определяется количеством слоёв: чем их больше, тем выше угол наклона. При повышении угла наклона чердак увеличивается в объёме, а с ним и количество материалов, затраченных на возведение крыши.

Можно вместо крыши установить толстое перекрытие –и покрыть его битумом. В этом случае перекрытие отбортовывается на небольшую высоту со всех сторон по периметру. В любом месте бортика просверливается отверстие для стока воды, в которое вводится водосток. Тогда и крыша не нужна как таковая – чердак будет полностью отсутствовать. Но такое решение имеет ряд недостатков, один из которых – образование толстого слоя ряски и водорослей на рубероиде, выполняющем роль мощной гидроизоляции. К тому же зимой там будет скапливаться снег и лёд. Летом это перекрытие будет перегреваться, отчего в доме будет очень жарко.

Разберемся, как рассчитывается угол ската.

1. Для треугольника чердака в разрезе вычисляется тангенс острого угла, на который и наклоняются стропила, обрешётка и кровля. Этот тангенс равен отношению высоты кровли к полудлине основания (перекрытия). Число должно получиться равным менее единицы.
2. Арктангенс («обратный тангенс») полученной величины в сумме даёт угол в радианах, который переводится в градусы (радиан равен приближённо 57 градусам).

Угол наклона крышного настила (стропила, обрешётка и кровля) может быть вычислен и экспериментально. Некоторые мастера оценивают данную величину лишь по теореме Пифагора и общим рекомендациям к углу наклона, располагая конкретными досками (например, 6-метровыми) для балок и стропил. Иногда бывает, что строительство дома – начиная с закладки фундамента – происходит в соответствии с длиной заранее купленных досок и/или бруса, идущих на стропильную систему и имеющихся в данный момент в продаже. То есть квадратура дома, если позволяет площадь участка, рассчитывается с крыши (стропильной системы), под будущие стропила которой и подгоняется закладка фундамента и выкладка стен. Это делают, чтобы не тратить лишнее время на перерасчёт и лишнее пиление/сращивание досок, а сразу же изменить проект должным образом, не подгоняя крышу под него.

Факторы, влияющие на проектирование

Размеры и пропорции крыши зависят от погодных условий. Конструкция должна оставаться устойчивой при воздействии сильного ветра и осадков. Кроме того, необходимо избегать утечек и повреждения материалов влагой.

В Северной Европе крыши имеют большой уклон из-за высокой влажности и большого количества годовых осадков. Это позволяет дождю и снегу таять быстрее, не создавая дополнительной нагрузки на фундамент, и уменьшает разрушающее воздействие на крышу. В районах с таким климатом угол наклона должен составлять не менее 45 градусов. Это также относится к районам, где воздух обычно не влажный, но где зимой выпадает много снега.

Сила и направление ветра

При частых порывах ветра конструкцию следует наклонить. Скатная крыша с углом более 20 градусов опасна в таких местах — она может деформироваться. Здания с плоской и высокой крышей можно строить в районах с более спокойными воздушными массами.

Характер использования помещения

Здания без чердака обычно имеют легкую конструкцию и не предназначены для постоянного проживания, а служат в качестве хозяйственных построек. Такая комната должна иметь проход высотой 160 см и длиной 120 см. В целом, конструкция не должна быть слишком узкой, а ее размеры не должны затруднять обслуживание

Также важно соблюдать меры пожарной безопасности. Если возводится жилой дом, то в нем должно быть чердачное помещение в соответствии с нормами

Использовать его или нет, зависит от владельцев. Высота потолка зависит от того, есть ли необходимость передвигаться по чердаку и используется ли он для хранения или для проживания.

Разновидности, типы и виды

Разновидности вальмовых крыш:

1. Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
2.  Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
3.  Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.

Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.

Как правильно рассчитать высоту конька двухскатной крыши

Чтобы высчитать оптимальную высоту конька двухскатной крыши с наибольшей точностью, от вас потребуются минимальные знания тригонометрии и умение переносить масштабы и пропорции с бумаги на строительную площадку.

Итак, высоту крыши можно определить математическим способом или используя графический метод.

1. С математической формулой расчёта высоты конька вы уже знакомы, мы приводил формулу выше.  При этом стоит ориентироваться на угол ската, который рекомендован производителем кровельного материала, с учётом технических особенностей конструкции каркаса.

2. Графический метод заключается в построении схемы будущей крыши в масштабе. Он более наглядный, но не отличается высокой точностью.

Здесь требуется небольшое, но важное уточнение: перечисленными методами вы рассчитаете не точную высоту конька, а примерную. Истинные размеры будут зависеть от конструкции верхней части стропил, вернее, способа их монтажа

Если это технология висячих стропил, то никаких корректив в полученное значение высоты кровли вносить не нужно

Если это технология висячих стропил, то никаких корректив в полученное значение высоты кровли вносить не нужно.

При использовании наслонных стропил, когда верхняя часть стропила ложится выше линии конькового прогона, к расчётной высоте крыши следует прибавить 2/3 толщины стропильного бруса, поскольку глубина врубки обычно составляет 1,3 от толщины бруса.

Что касается обрешётки, то она в расчёт не принимается, хотя может вносить свои коррективы в размеры конструкции, в том числе высоту крыши. В любом случае отклонения от расчётов в пределах 5-8 см не критичны, поскольку практически не влияют на характеристики кровли.

3. Узнать высоту конька двухскатной крыши можно и с использованием практического способа. Такой метод популярен в Северной Америке, где в фаворе возведение каркасных одноэтажных домов. Но по своей сути метод фактически такой же, каким пользуются в других странах.

Но есть один технологический нюанс: нижние пятки стропил крепятся к мауэрлату методом врубки, а верхней опорой служит коньковая доска. Если не следовать этому правилу, уклон ската может оказаться выходящим за границы значения, рекомендуемого производителем используемого кровельного материала.

Итак, чтобы вычислить, какой должна быть высота фронтона крыши практическим способом, нужно придерживаться следующей инструкции:

• рисуем схему дома, желательно в масштабе 1:100, с указанием точных габаритов коробки.
• центр пролёта определить несложно, от него проводим линию, которая будет осью симметрии конструкции кровли;
• используя транспортир, помечаем точку с нужным углом ската, поместив центр инструмента в один из углов коробки. Чертим линию, делаем то же самое с другой стороны;
• в месте пересечения мы получим верхнюю точку подъёма – это минимальная высота конька будущей двухскатной крыши;
• затем проводим пунктирные линии параллельно полученным ранее, они должны пересечься вы точке, разделяющей высоту коньковой доски пополам;
• подъём уменьшаем на глубину врубки стропил снизу, то есть на 1/3 толщины доски;
• результат увеличиваем на ширину коньковой доски и затем к полученной точке прочерчиваем коньковую стойку;
• завершающий этап – черчение с учётом масштаба стропильной ног, взяв в расчёт то, что она будет располагаться на 1/3 ширины ниже из-за врубки.

Получается, что итоговая высота конька будет равна высоте подъёма плюс 2/3 толщины стропила.

Отметим, что на практике высота и другие размеры, возможно, не совпадут с расчётными, но небольшая погрешность, как мы уже отмечали, допустима.

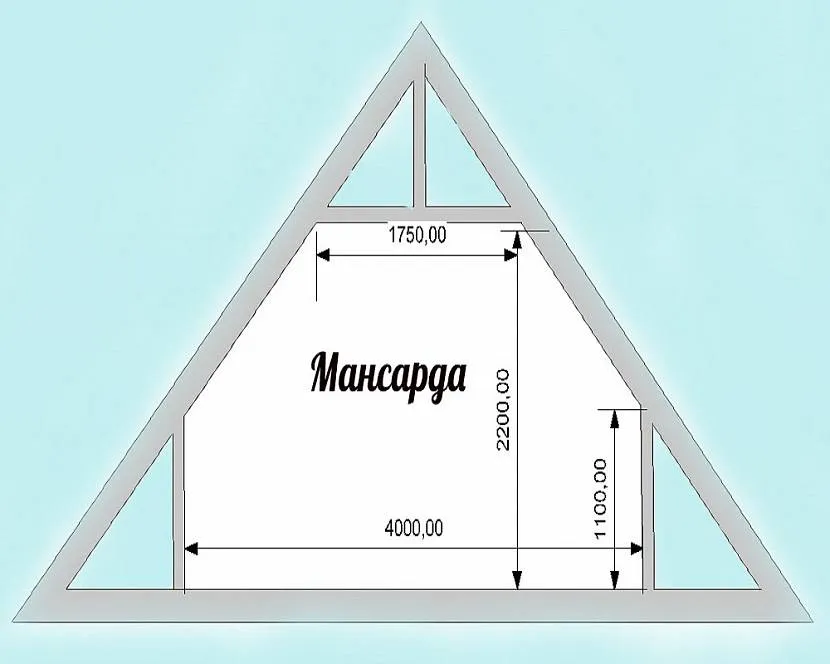

В случае наличия мансарды расчётная высота конька может оказаться недостаточной для свободного перемещения в мансардном помещении. Тогда используют такой приём, как приподнятие точки примыкания кровли к мауэрлату, при этом угол и пропорции останутся неизменными.

Как определяется высота конька

Если выбор типа кровельного покрытия уже сделан, то для определения высоты конька потребуется сделать расчет или оценку устойчивости кровли к воздействию погодных факторов в данном климатическом поясе.

Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

• Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
• Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
• Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м2, для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60о. При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м2. По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

Геометрия конька двухскатной крыши

Зачастую у всех, кто впервые соприкасается с темой расчета двухскатной крыши, возникает закономерный вопрос, – зачем нужно выполнять расчет высоты конька, если основные характеристики определяются углом наклона скатов?

По сути, угол наклона используется преимущественно для того, чтобы принять в расчет внешние климатические факторы, а высота конька является сугубо конструкционной величиной. От выбранной высоты конька определяются длина стропил и длина распорок и стоек, удерживающих коньковую балку.

Для выполнения расчета высоты конька используют два способа:

• С помощью тригонометрических функций;
• Табличный способ, по заранее рассчитанным длинам стропил и основания.

Если двухскатная крыша выполнена по симметричной схеме, то для расчета достаточно знать длину заложения или половину основания крыши и угол наклона. Далее по тангенсу определяем высоту конька, как на схеме.

Понятно, что тригонометрические функции очень неудобны и, главное, не наглядны для практической работы. Поэтому в строительных справочных таблицах можно увидеть обозначение угла наклона, как 5:10

Неважно, сколько это градусов, для расчета мастеру достаточно знать, что 5 – это высота конька, а 10 — длина заложения

Кроме того, опроеделить высоту конька можно графическим или практическим методом. В первом случае используются чертежи или точные эскизы конструкции будущего стропильного двухскатного каркаса. Для строительных расчетов иногда достаточно просто измерить линейкой и пересчитать значения в масштабе чертежа. Несмотря на внешнюю примитивность, это наиболее надежный и проверенный способ расчета. Во втором случае приходится забираться на крышу с рулеткой и отвесом и измерять высоту конька на практике.

К примеру, при сборке двухскатного каркаса необходимо точно вырезать длину стропила и выполнить запил под опорные площадки на коньковой балке и на мауэрлат. На практике данные теоретического расчета длины используют только как справочные. Чтобы выполнить запил, мастер поднимается на крышу, измеряет отвесом и рулеткой высоту конька и длину основания, и только после этого выполняет расчет места запила.

Влияние атмосферных явлений

Климатический фактор – та переменная, которую стоит обязательно учитывать при проектировании крыши.

К атмосферным явлениям, которые повлияют на высоту крыши, относятся:

• Сила ветра. В регионах, характеризующихся довольно частыми порывами ветра, лучше возводить пологие и низко-скатные кровельные конструкции уклоном до 10 градусов. Там, где ветра сдержанные, конек может быть установлен любой высоты.
• Численность осадков. Осадки всегда считаются самыми вероятными угрозами, вызывающими протечки, которые приводят к постепенному разрушению стропильной системы и всего кровельного пирога. К примеру, с крыш под уклоном 45 градусов осадки сходят значительные быстрее, чем с более пологих.
• Объемы снежных осадков. В регионах, где из года в год выпадают обильные зимние осадки, лучше всего сооружать крышу с уклоном, превышающим 45 градусов. Таким образом, можно добиться более быстрого схождения снега, чего нельзя сказать о крышах с малым уклоном, где большую часть снега придется счищать вручную.

Все эти данные можно получить из местной метеослужбы. Как вариант, их можно раздобыть самому в литературе по строительной климатологии СНиП 23-01-99 либо по имеющимся картам районирования СП 20.13330.2011.
