Как сделать твердотопливный котел длительного горения своими руками: пошаговая инструкция + чертежи

Как сделать печь длительного горения самостоятельно?

Конечно, проще всего приобрести готовую печь, благо ассортимент доступных моделей весьма широк. Однако, если вы хотите сэкономить, и вам интересно сделать пиролизный котел своими руками, то, безусловно, следует продолжить чтение данной статьи. Изготовить печь длительного горения можно из старого газового баллона, металлической бочки, листовой стали или же других подходящих подручных материалов. И сейчас мы узнаем, как это сделать.

Подготовка материалов и инструментов

Итак, из материалов нам понадобится:

Металлического профиля (швеллера);

Кроме того, понадобится:

Стальной лист, толщиной пять миллиметров, из которого мы будем вырезать круги, диаметром равным диаметру самой бочки;
Металлопрофиль;
Дверца для печки (купленная либо изготовленная самостоятельно);
Металлическая труба диаметром 10 сантиметров и по длине превышающая габариты бочки на 150 мм;
Труба для дымохода диаметром 15 сантиметров и длиной примерно в пять метров;

Что касается инструментов, то их список достаточно невелик. В работе нам пригодятся:

Топор с молотком;
Электросварочная переносная (либо стационарная) установка;
Болгарка либо ее заменитель в виде автогена;
Стандартный набор разметочных и измерительных инструментов в виде уровня, отвеса и рулетки;

Немаловажен также выбор помещения, в котором будут производиться монтажные работы. У вас должен быть постоянный доступ к электрическому току, хорошее освещение и вентиляция. Следует выбирать просторные помещения с качественной звукоизоляцией, которые будут защищены от воздействия осадков и где можно будет безопасно хранить все изготовленные элементы пиролизной печи.

Инструкция по сборке дровяной печи

Алгоритм монтажа пиролизной печи длительного горения состоит из следующих шагов:

Бочка со снятой крышкой

Снимаем крышку с бочки. Если в качестве основы используется огнетушитель либо баллон, то его верх необходимо аккуратно срезать с помощью болгарки (либо автогена). Распил баллона следует производить, предварительно открыв вентиль и залив внутрь воду. Помните, что верхняя деталь нам еще пригодится потом, не спешите ее выбрасывать.

Печи квадратной формы устойчивее

Делая печь из листовой стали учтите, что большей устойчивостью будет обладать корпус квадратной, а не округлой формы.

Пиролизная печь из бочки с ножками

На круглое дно основы нашей печи привариваем опорные ножки из трубок, арматуры либо швеллера.

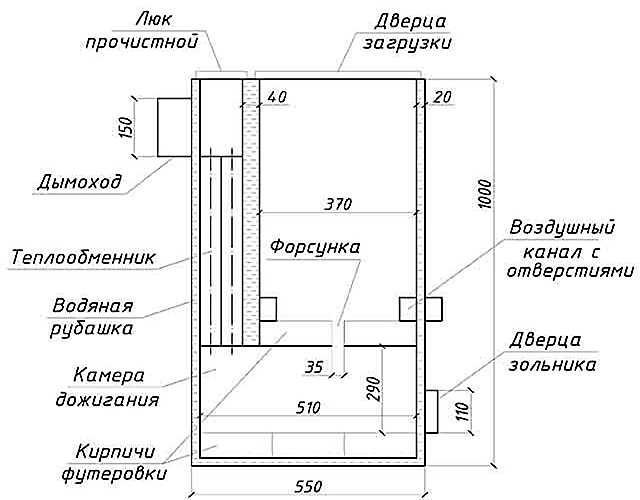

Общая схема печи длительного горения

Делаем прижимной круг. Он вырезается из стального листа таким образом, чтобы свободно проходить внутрь бочки.

Прижимной круг, приваренный к трубе

Соединяем круг с трубой. Для этого по центру прижимного круга вырезаем отверстие диаметром 10 см и привариваем ее к кругу так, чтобы при размещении получившейся детали внутри бочки труба выступала над ее уровнем на 15 см.

Швеллеры, приваренные к кругу

На обратную сторону круга крест-накрест навариваем швеллеры, которые будут способствовать более качественному прижатию тлеющих дров.

Крышка для печи из бочки

Делаем для нашей печи крышку. Ею может стать как отрезанная на первом этапе верхняя часть, так и второй стальной круг. В крышке также делаем круглое отверстие с таким расчетом, чтобы внутренняя труба с прижимным кругом свободно двигалась под своим весом и при этом плотно прилегала к его краям.

Монтируем дверцу. В нижней части основы нашей пиролизной печи вырезаем отверстие под дверцу и закрепляем ее так, чтобы после прогорания дров можно было легко доставать золу.

Крепим дымоход. Вырезаем в верхней части корпуса печки круг диаметром 15 сантиметров и с помощью сварки закрепляем трубу дымохода. Помните, что минимальная длина трубы должна быть больше поперечного сечения бочки или иной основы.

Желательно предусмотреть для дымохода задвижку, которая позволит дополнительно регулировать уровень тяги. Чтобы его можно было чистить, многие делают данный элемент конструкции печи разборным либо монтируют специальную дверцу для проведения очистки. В дымоходе пиролизных печей активнее собирается конденсат, поэтому желательно его утеплить. Например, можно покрыть трубу теплоизолирующим материалом и надеть сверху еще одну большего диаметра. Кроме того, теплоизоляцию следует также обеспечить в тех местах, где дымоход проходит через стены, потолок и кровлю дома. Конец трубы, во избежание попадания атмосферных осадков внутрь, дополнительно необходимо защитить отражателем.

После сборки пиролизной печи желательно обложить ее вокруг кирпичом, который будет аккумулировать тепло и поможет защитить от избыточного жара окружающие предметы интерьера.

Принцип работы печи с водяным контуром

Недостаток обычных твердотопливных печей в том, что процесс горения протекает здесь очень интенсивно. В результате не используется потенциал топлива в полном объёме, а человеку приходится очень часто пополнять запас угля или дров.

Под печами длительного горения подразумеваются все конструкции, призванные замедлить процесс горения, «дожать» из дров все их возможности и автоматизировать подачу топлива или увеличить разрыв между ручными закладками.

Водяной контур необходим, если речь идёт о большом доме. Передача энергии воде посредством теплообменника, позволяет развести тепло во все комнаты и этажи строения. В противном случае, отапливать получилось бы только те комнаты, с которыми контактирует тело печи (конвекция и лучистое тепло).

Любая печка рассчитана на отопление небольшое помещение, а если нужно отопить большой дом, то используется печное отопление с водяным контуром. Элементы системы, правила монтажа, плюсы и минусы данного типа обогрева помещения – читайте подробно обо всем этом.

Основные виды отопления частного дома представлены в этом обзоре.

А в этой теме полезные рекомендации по выбору теплого пола. Что лучше – водяной или электрический вариант?

Делаем своими руками

Сделать самостоятельно пиролизную печь, работающую на дровах,также довольно затратное мероприятие, потому как нужны только дорогостоящие материалы. Несмотря на дороговизну, такой метод обойдется значительно дешевле, если сравнивать с покупкой готового пиролизного котла.

Печь из металла

Корпус будущей конструкции должен быть выполнен из особо прочного материала, идеальным выбором в данном случае будет легированная сталь. Также потребуются инструменты:

сварочный аппарат;
огнеупорные кирпичи —15 шт;
электроды — 5 упаковок;
дрель;
угловая шлифовальная машинка — диаметр 230;
лист метала — толщина — 4мм, размер — 7.5 кв. м;
датчик для измерения температуры;
колосники;
круги для шлифовальной машинки — 10шт;
вентилятор;
дверцы —2 шт;
трубы: сечение 57×3,5 мм, длина — 8 м, сечение — 15,9×4,5 мм, длина — 0,5м, сечение — сечение —32×3,2 мм и длина — 1 м;
профилированные трубы: сечение — 2,0×30×60 мм 1,5 м, сечение —2,0×40×80 мм и длина — 1 м;
стальные полосы: сечение 80×5 мм 1 м, сечение 20×4 мм 7,5 м, сечение 30×4 мм 1,5 м.

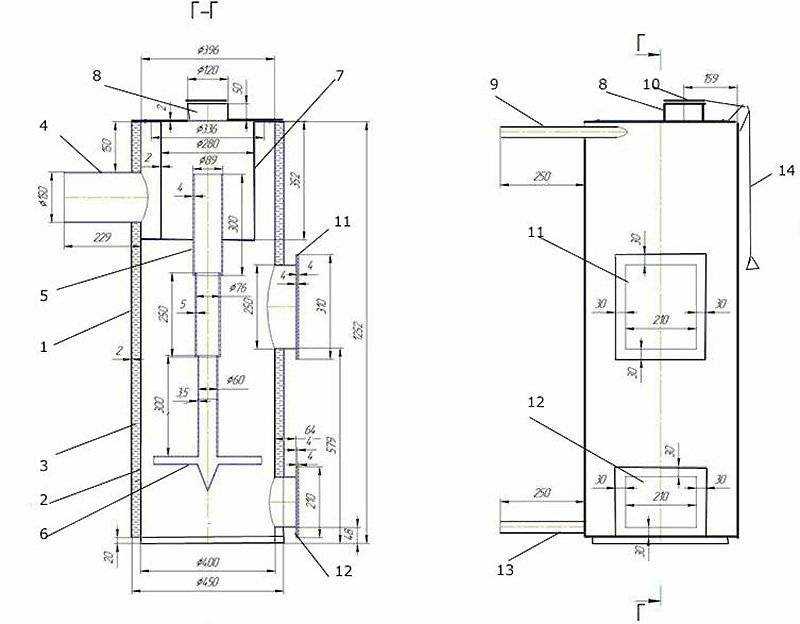

Схемы для металлических пиролизных печей разрабатываются с учетом индивидуальных характеристик помещения и потребностей владельцев, но общие положения одинаковы для всех.

Тонкости и полезные советы:

Необходимо сварить корпус из легированной стали. Если используется другой металл, лучше делать конструкцию двухслойной.
На местах расположения зольной и топочной камеры вырезаются проемы для дверей.
Зольник необходимо отделить чугунным колосником.
В камеру газификации устанавливается отдел подачи воздуха с заслонкой. Канал прохода пиролизных газов и систему подачи воздуха нужно делать на максимальном расстоянии друг от друга.
В проделанные ранее проемы устанавливаются двери из жаропрочной стали, усиленные уголком или чугунные.
Камеры изнутри выкладываются шамотным кирпичом.
Для регулировки тяги в дымовой трубе устанавливается шибер. Дымоход нужно делать из утепленной трубы.

Кирпичная печь

Для печи мощностью в 30 кВт потребуется:

керамический кирпич — 400шт;
шамотный кирпич — 100шт;
стальной лист размером 6×1,5 м., с толщиной стенки не менее 4мм;
чугунные колосники — 3шт;
вентилятор — мощность не менее 300 Вт;
рычажный терморегулятор;
дверцы для поддува и топочной — 2шт;
сварочный аппарат;
дрель;
болгарки с разными диаметрами круга;
трубы разного диаметра;
профильная труба — 80×40;
электроды;
температурный датчик.

Подготовка

В первую очередь подготавливается место для установки. На выбранной площади необходимо демонтировать полы и вырыть яму для закладки фундамента, глубиной не менее метра. Чтобы избежать перекоса конструкции, фундамент должен быть с большей площадью, чем печь. Сначала укладываются слои из песка и щебня по 10 см каждый. Они плотно утрамбовываются и разравниваются, заливаются бетоном. Высота фундамента — на 8-10 см выше уровня пола.

Проводится разводка системы обогрева по комнатам. Если в качестве теплоносителя будет использоваться вода, то в проекте предусматривается наличие резервуара.

Кирпичи тоже необходимо подготовить, заранее замочив в воде на пару часов. Это исключит деформацию скрепляющего раствора в будущем. Швы будут затираться раствором сметанообразной консистенции из глины, разбавленной водой. Если в глину будет добавляться песок, то его нужно предварительно просеять, так в раствор не попадут крупные фракции. Доля песка в растворе не должна быть выше 30%.

Порядовка

Периметр печи выкладывается керамическим кирпичом, внутренние перегородки — шамотным.

Первый ряд укладывается по всей площади фундамента. Следующий ряд укладывается под площадь печки. Дальше ряды выкладываются согласно подготовленному чертежу. После каждых 2-3 рядов делаются суточные перерывы для закрепления раствора. Металлические детали устанавливаются сразу при кладке соответствующего ряда

Между кладкой и деталями нужно хорошо заделывать щели, потому что при нагревании металл будет расширяться и может повредить швы. В топливник устанавливается колосниковая чугунная решетка, которая размещается с небольшим зазором. Топка укомплектовывается вентилятором. После обустройства топки печь выкладывается до конца, согласно выбранной схеме

Особое внимание необходимо уделить выкладке дымохода. Он просчитывается заранее и выкладывается с соблюдением параметров

Нарушение может привести к ухудшению тяги.

Единого механизма для выкладки пиролизных печей не существует, все пропорции должны быть рассчитаны с учетом пространства конкретного помещения. Мы подготовили несколько схем разных печей, однако лучше при проектировании будущей конструкции и проведении расчетов обратиться к специалисту печного дела.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

невысокий КПД;
отсутствие автоматической закладки топлива;
необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

Металлическая бочка на 200 л.
Два стальных отрезка трубы, один больше, второй меньше.
Металлический швеллер.
Ножовка, стальной молот, топор, киянка.
Рулетка или ответ для замеров.
Красный кирпич высокого качества (порядка 50 штук).
Отражатель (если есть).
Набор электродов и сварочный аппарат.
Листовая сталь.
Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
Приварите к отрезку днище из части стального листа круглой формы.
Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
Длина привариваемой трубы должна превышать высоту главной части на 10 см.
Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Достоинства и недостатки

Пиролизная технология генерации тепловой энергии позволяет создавать экологически чистые печи, которые во время работы не выделяют в окружающую среду дымовых газов и прочих продуктов химической реакции окисления вещества. Внутри пиролизного отопительного агрегата топливо сгорает полностью, в результате чего из дымовой трубы устройства выходят лишь углекислый газ и водяной пар.

К числу основных достоинств пиролизных печей относят следующее:

высокий КПД – до 85%;
возможность быстрого обогрева помещения;
образование незначительного количества сажи и золы в ходе сгорания топлива;
возможность регулирования потока генерируемой тепловой энергии в диапазоне от 30 до 100%;
способность длительного горения одной закладки топлива в автономном режиме;
значительная экономия горючих материалов.

Однако пиролизные источники тепловой энергии не лишены определенных недостатков, среди которых отмечают следующее:

необходимость использования в качестве топлива только хорошо высушенной древесины; в противном случае произойдет быстрое засорение дымовых каналов;
наличие специальных электрических приборов для создания тяги;
весьма высокая стоимость оборудования в сравнении с традиционными разновидностями устройств.

Изготовление классической модели

Построение надежного ТТ-котла, способного прослужить более 15 лет, требует применения таких материалов:

сталь низкоуглеродистая листовая марки Ст10—20 толщиной 4 мм для изготовления топливника;
то же, толщиной 3 мм – на водяную рубашку и дверцы;
полоса металлическая сечением 20 х 3 либо 20 х 4 мм;
кусок трубы диаметром 150 мм на дымоход;
труба Ø57 мм с толщиной стенки не менее 3,5 мм на теплообменник;
профильная труба 6 х 4 см для воздуховода;
уголок с шириной полок 5 см из толстого металла (4—5 мм) на колосниковую решетку;
тонколистовая сталь с порошковой покраской для наружной обшивки.

Из дополнительных материалов понадобится базальтовое волокно плотностью 80—100 кг/м³ для теплоизоляции корпуса и асбесто-графитный шнур на уплотнение притворов дверей. Комплект автоматики и вентилятор, о котором упоминалось в предыдущем разделе, — польского производства, модель KG Elektronik SP-05. На рынке есть и китайские аналоги, они стоят дешевле.

Шаг первый – сварка корпуса

Чтобы сварить топливную камеру, необходимо порезать металл 4 мм на заготовки по размерам, указанным на чертеже. Собирать начинайте с дна зольника – прихватите к нему боковые стенки и крышку, а затем сформируйте обрамления для загрузочной и прочистной дверки, как это сделано на фото.

Дальше действуйте по такому алгоритму:

Приварите внутри топливника опоры для колосников, а снаружи – клипсы из стальной полосы для монтажа водяной рубашки.
Установите и обварите листы 3 мм наружной обшивки водяной рубашки. Заметьте, что она берет свое начало от верха зольной камеры.
В верхний отсек, который впоследствии заполнится теплоносителем, врежьте 4 жаровых трубы Ø50 мм, такие же патрубки поставьте на подключение к системе отопления.
Прикрепите к агрегату ножки из отрезков любого металлопроката и вмонтируйте дымоходный патрубок на выходе из огнетрубного теплообменника.

Заметьте, жаровые трубы сходятся пучком к дымоходному патрубку

Этап второй – монтаж навесных элементов

Дверцы топливной и зольной камеры делаются путем изгибания краев заготовок и приварки внутреннего обрамления, куда укладывается базальтовый утеплитель. Сверху изоляция герметично закрывается крышкой, а в получившийся паз по периметру створки плотно вставляется асбесто-графитный шнур.

Что еще нужно сделать:

Прикрепить ручки и петли к корпусу, а дверцы покрыть термостойкой эмалью.
Сварить из уголков колосниковую решетку и поставить ее на место.
Изготовить воздуховод с ответным фланцем и приварить к задней стенке, как продемонстрировано на фотографии.

Чтобы утеплить и облицевать самодельный ТТ-котел, на углах водяной рубашки необходимо приварить закладные детали из любого металла, лишь бы его ширина не превышала 20 мм (на задней стенке – 4 см). Также предусмотрите стойки для крепления ЭБУ на верхней части агрегата.

Окончательная сборка отопителя

Теплоизоляция котлового бака выполняется просто – стенки обкладываются снаружи плитами базальтовой ваты, которые фиксируются шнуром. Проследите, чтобы утеплитель плотно прилегал к обрамлению загрузочного и зольного проема, а также к профильной трубе воздуховода.

Так монтируется блок управления и вентилятор

Последний шаг – обшивка теплогенератора металлом с полимерной покраской, прикручиваемым саморезами к ранее приваренным закладным деталям. После этого навешиваются дверцы и устанавливается блок автоматики с вентилятором. Разобраться в процессе сборки вам поможет авторское видео от разработчика данного ТТ-котла продолжительного горения Виталия Дашко:

Как сделать пиролизную печь своими руками: пошаговая инструкция

Подготовив все необходимое, можно приступать непосредственно к изготовлению теплогенератора:

Предварительно нарезанные заготовки из уголка сваривают в каркас. Вертикальные элементы (стойки) должны иметь длину 1 м или чуть больше, длина горизонтальных перекладин зависит от размеров печи. Каркас необязательно делать сварным — сгодится и болтовое соединение. Но в таком случае конструкция окажется менее прочной.

Сборка каркаса пиролизной печи

При изготовлении передней стенки на этапе раскроя в ней должны были выполнить два проёма один — для закладки топлива, второй — для удаления золы. Проёмы должны закрываться дверцами, поэтому в соответствующих местах на передней стенке нужно приварить петли и крючки для фиксации дверных засовов.

Далее из вырезанных на подготовительном этапе заготовок нужно сделать дверки. К заготовкам прикрепляют при помощи заклёпок засовы и приваривают петли. Также необходимо приварить шинки в 10 мм шириной, благодаря которым дверки будут закрываться более плотно.

Пример расположения верхней и нижней дверок

На внутренней стороне каждой из боковых стенок нужно приварить по два уголка, на которые впоследствии будут укладываться колосниковая решётка (её можно сварить из арматуры) и перфорированный под, отделяющий топку от камеры дожигания.

Колосниковая решетка

Уголки следует расположить таким образом, чтобы камера дожигания и зольник занимали по ¼ всей высоты внутреннего пространства.

Поддувало с шиберной заслонкой

Далее в любую из боковых стенок на уровне верха топочной камеры нужно врезать поддувало с заслонкой. Оно изготавливается из короткого отрезка трубы диаметром 50–60 мм. Просверлив в поддувале отверстия диаметром 8,5 мм, в него нужно вставить ось заслонки, выполненную из арматуры диаметром 8 мм. С одной стороны ось должна выступать на достаточную длину — после сгибания её хвостовик будет выполнять функцию ручки.

Остаётся приварить к оси стальной диск, диаметр которого соответствует внутреннему диаметру поддувала. Чтобы заслонка не могла двигаться самопроизвольно, её рукоятку нужно оснастить пружинным или резьбовым фиксатором.

В крышке печи при раскрое заготовок должны были выполнить отверстие под дымоход.

Сборка конструкции

Когда все стенки будут готовы, их нужно последовательно приварить к каркасу. Начинают с днища, затем приваривают переднюю, заднюю и боковые стенки. Далее в печь укладывают колосниковую решётку с перегородкой и приваривают к ней крышку. Перегородка, отделяющая камеру дожигания, должна иметь отверстия общей площадью примерно 7% от всей площади детали. Кроме того, между её краем и передней стенкой печи должен оставаться просвет примерно в четверть длины топки.

Инжектор камеры дожигания

Для подключения печи к дымоходу в отверстие крышки нужно вварить отвод диаметром 110–120 мм с углом поворота 90 градусов. Далее к нему присоединяется горизонтальный участок длиной 0,8–1 м — так называемый боров. Для данной печи это очень важный элемент: он задерживает выход газов из камеры дожигания, позволяя им сгореть в полном объёме.

Боров (горизонтальный участок дымохода) – важный элемент для пиролизной печи

Данная печь работает в низкотемпературном режиме, поэтому в её дымоотводящем канале обильно образуется едкий конденсат. Если агрегат подключается к уже существующему кирпичному дымоходу, следует выполнить гильзовку последнего трубой из нержавеющей кислотоупорной стали. Этот же материал используется и в том случае, если дымоход возводится с нуля. Сначала к борову присоединяют тройник, ориентируя его таким образом, чтобы один патрубок смотрел вниз, другой — вверх. К нижнему патрубку приваривают несколько шпилек, на которые будет одеваться заглушка — это будет конденсатоприемник. Для сброса конденсата нужно врезать в заглушку патрубок с резьбой и установить на него шаровой кран. К верхнему патрубку тройника присоединяется дымоотводящая труба. Она должна быть очень хорошо утеплена, иначе тяга из-за низкой температуры дымовых газов (всего 120 градусов) окажется слишком слабой.

Обратите внимание! Образующийся при работе данной печи конденсат не только едок, но и крайне ядовит

Очень важно предотвратить его попадание в помещение. Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене

Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене.

Механизм действия пиролизной печи

Все существующие пиролизные печи, и кирпичные не являются исключением, работают по одинаковому и предельно простому принципу.

Пользователь закладывает топливо в топку, тщательно его уплотняет и поджигает. После этого необходимо закрыть створки печи и запустить дымосос. В условиях повышенной температуры и дефицита воздуха загрузка начинает тлеть, выделяя одновременно с этим древесный газ. Именно на этом и базируется принцип пиролиза.

В процессе пиролизного горения загруженное топливо разделяется на древесный кокс и смесь пиролизных газов. Также остается немного твердого остатка. Реакция разложения является экзотермической и сопровождается активным выделением большого количества тепла. Пиролиз является гораздо более эффективным вариантом использования топлива по сравнению с обыкновенным горением.

Образовавшиеся газы переходят во вторую камеру топливника, смешиваются там с поступающим вторичным воздухом и сгорают, выделяя дополнительное тепло. Образовывающееся тепло применяется одновременно для обогрева дома и подсушки загруженного топлива.

Главной особенностью пиролизного процесса является то, что одной загрузки топлива хватает не менее чем на сутки в случае применения древесины (для печей с топливником среднего размера). Применение же угля позволяет и вовсе забыть о необходимости добавления топлива в печь на несколько суток.

Пиролизные газы воспламеняются при температуре не менее 450 градусов. Однако одной лишь повышенной температуры недостаточно. Необходимо, чтобы воздух подавался в печь в определенных количествах в соответствии с предварительно рассчитанной и проверенной схемой. Для контроля объема подаваемого воздуха пиролизная печь оснащается вентилятором. Он, в свою очередь, подключается к блоку автоматического контроля.

Главным отличием конструкции пиролизной печи от обыкновенного печного агрегата является наличие дополнительной камеры сгорания древесных газов. При этом высота данной камеры должна составлять как минимум 500 мм.

Именно обустройство топливника является наибольшей статьей расходов при возведении пиролизной печи. Для достижения максимального коэффициента полезного действия топку нужно оснастить средствами автоматизации. Однако при ограниченном бюджете можно обойтись и без них – с автоматикой попросту удобнее и, конечно же, эффективнее.

При этом пиролизные печи любой конфигурации являются экологически безопасными. Пиролизные газы активно взаимодействуют с углекислым газом. В результате такой реакции выброс вредных продуктов сводится к минимуму. Благодаря этому требования к дымоходу существенно смягчаются.

Видео: пример изготовления простой пиролизной печи

Настоящий пиролизный теплогенератор даже для опытного «самоделкина» – весьма и весьма крепкий орешек. Потребуются не только дорогие высококачественные материалы, но и устройства, изготовить которые в домашней мастерской просто невозможно. Тем не менее совсем отказываться от этой идеи не стоит: народными умельцами было придумано немало печей с простой и доступной для самостоятельного изготовления конструкцией, которые не выбрасывают пиролизный газ в трубу, а сжигают его с пользой для дела. Целью данной статьи было познакомить читателя поближе с одной такой моделью и научить изготавливать её своими силами. Надеемся, что эта задача нами была выполнена.

Особенность конструкции

Любой котел длительного горения оснащен камерой внушительного размера, куда закладывается топливо. Чем большей камерой оснащен котле, тем большее количество времени будут прогорать дрова.

Сегодня можно встретить две технологии, реализуемые в ТТ котлах длительного горения, которые успешно конкурируют между собой. Это принцип Булерьян и метод Стропува.

Из-за высокой цены Стропува и сложности конструкции, этот метод не так популярен в России. А вот по методу Булерьян народные умельцы с большой самоотдачей конструируют агрегаты для отопления дач и загородных домов.

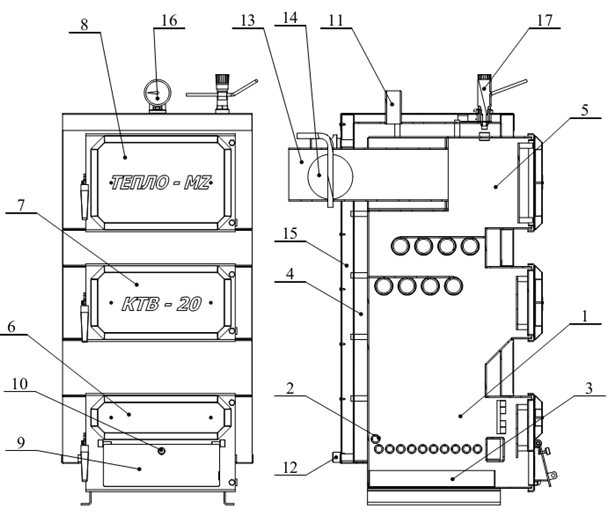

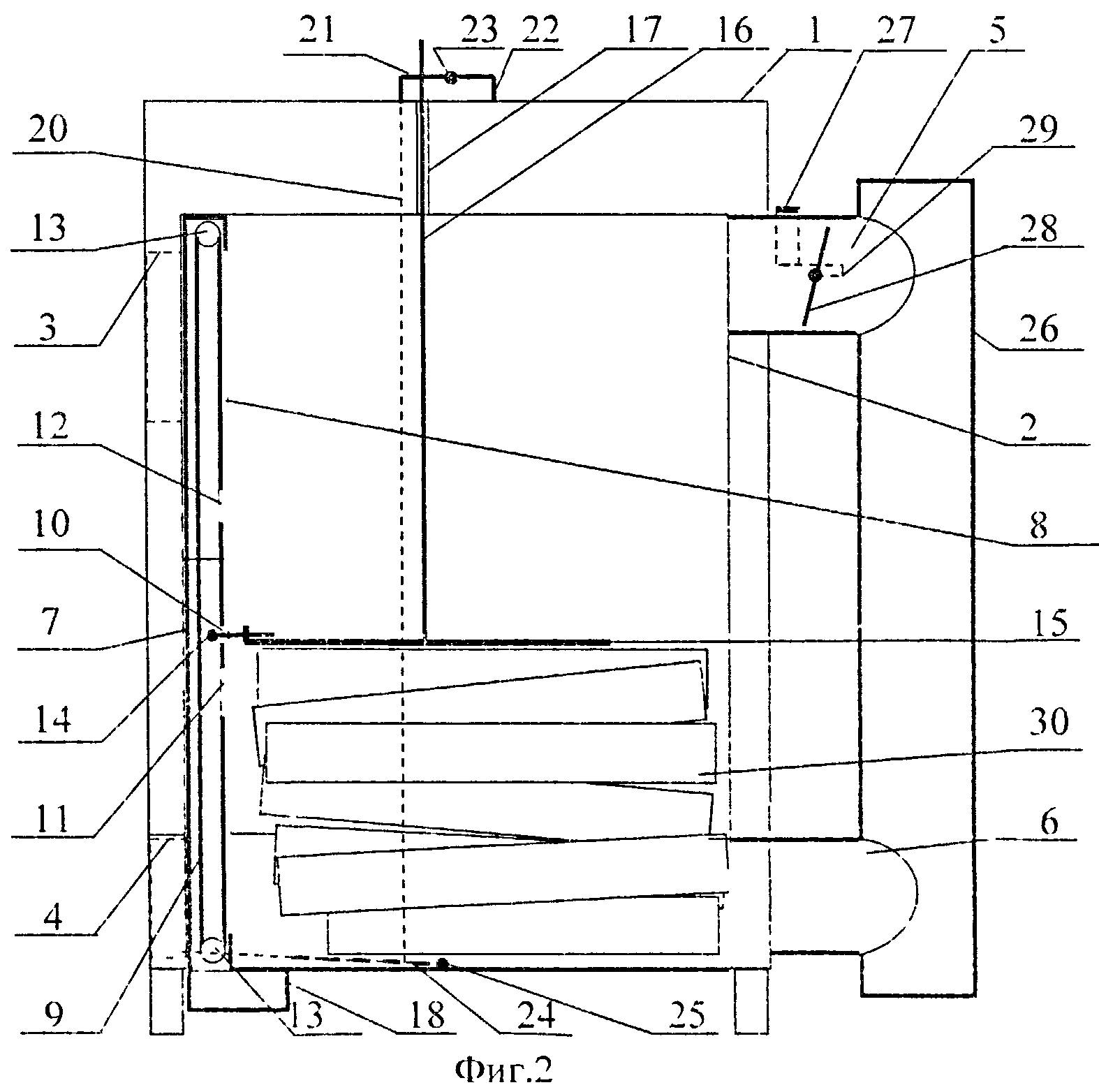

Схема ТТ котла

Котел по методу Булерьян выглядит следующим образом: металлический корпус, внутри которого находятся две камеры. В нижней камере происходит сжигание топлива, а во второй – сжигание газа, поступающего по трубку из первой камеры.

Дверца для загрузки топлива находится в верхней части корпуса котла, так как вся нижняя часть отведена под большую закладку ресурсов.

В верхней части котла располагается дымовой патрубок, который соединяется с дымоходом. В нижнюю часть встраивается зольная камера, через которую происходит очистка котла.

Следует упомянуть еще про один нюанс. В стандартных печах зольник выполняет роль поддувала, через которое задувается воздух, необходимый для горения. Здесь же зольная камера абсолютно герметична, так как воздух поступает через верхнюю воздушную камеру, играющую роль рекуператора.

Поставку кислорода в котел регулирует заслонка, расположенная вверху воздушной камеры. По мере сгорания дров, топливо постепенно оседает и распределитель опускается. Это обеспечивает беспрерывную подачу кислорода.

При новой загрузке топлива, достаточно просто потянуть вверх, возвратив распределитесь в его исходное положение. По положению этого рычага можно легко определить, сколько еще топлива осталось в котле и когда осуществлять следующую загрузку.

Отдельно следует сказать об экологичность этого варианта отопления. Из-за полного сжигания топлива и газов, в атмосферу практически не выбрасывается углекислый газ.

Основные элементы ТТ котла длительного горения

Основные элементы ТТ котла:

Топочная камера. Это является главным элементом любого котла и печи, где происходит непосредственное сжигание топлива.
Камера сгорания газов. Сюда поступают горячие газы от тлеющих дров.
Зольник – здесь собирается пепел. Этот узел необходимо систематически чистить, чтобы поддерживать котле в технически исправном состоянии.
Дымоотвод – узел, через который выводятся продукты сгорания наружу.

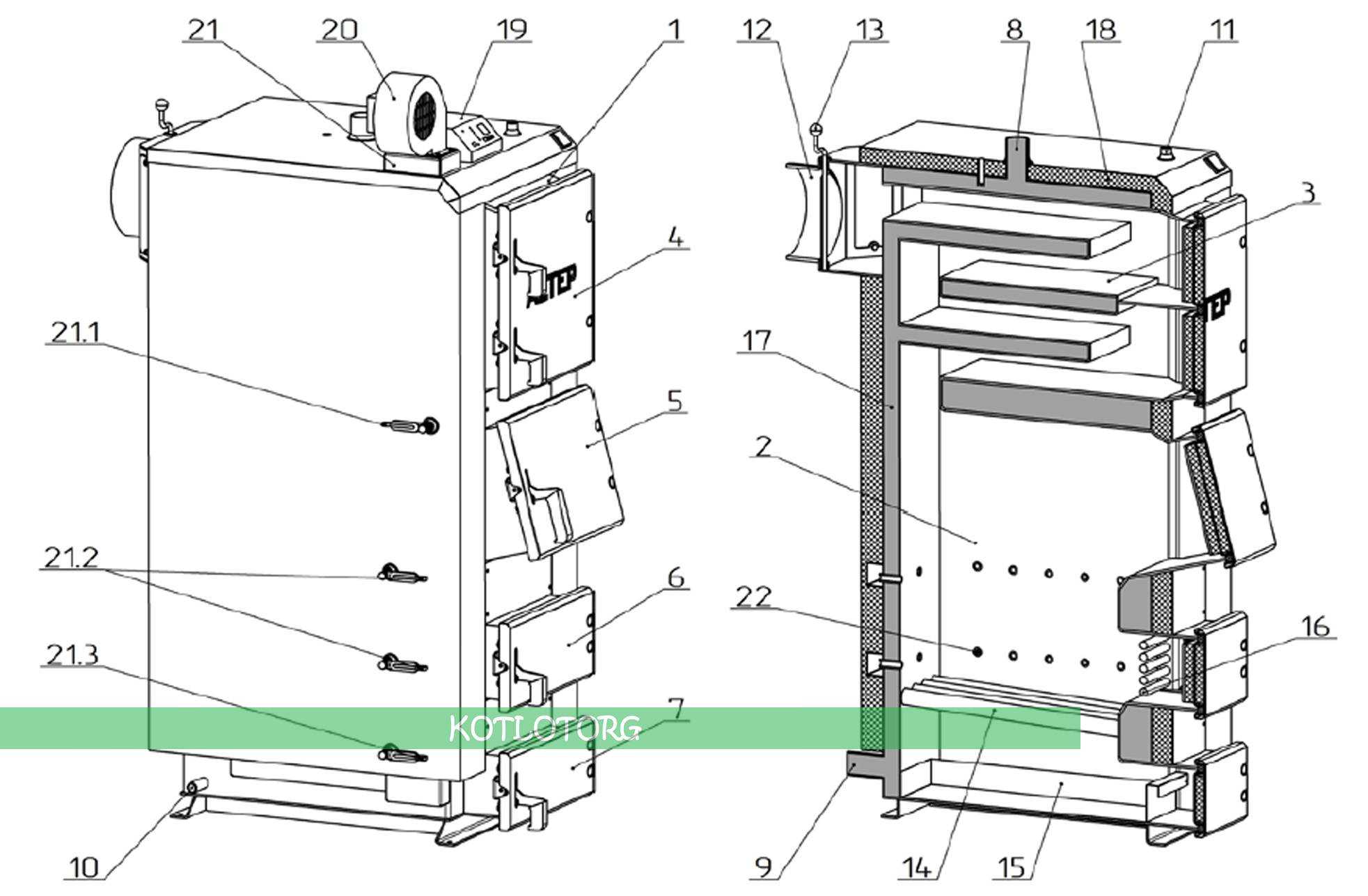

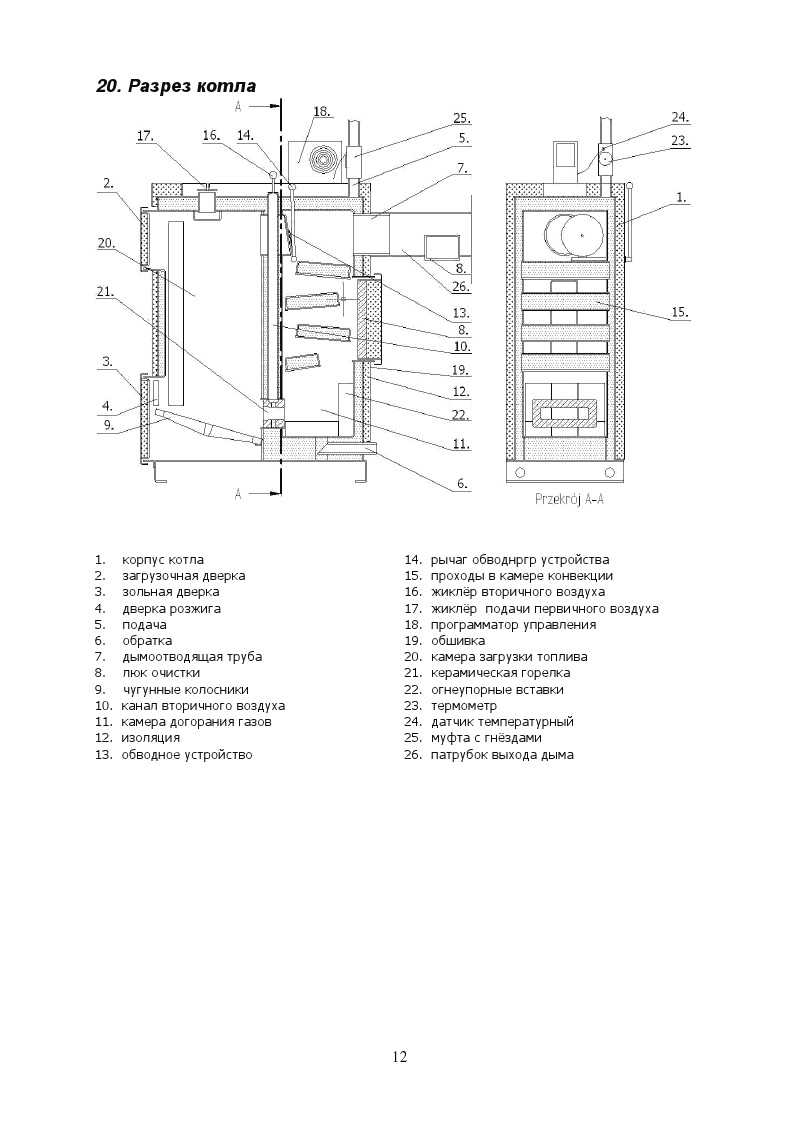

устройство котла

Все эти узлы заключены в стальной корпус, который изготавливается из листового металла толщиной в 5-6 мм.

Как сварить котел отопления своими руками

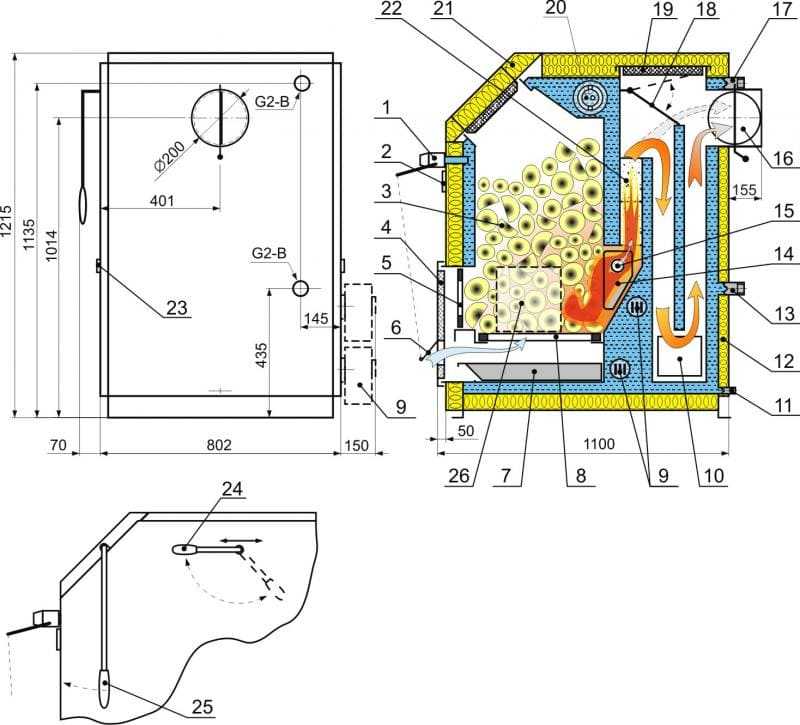

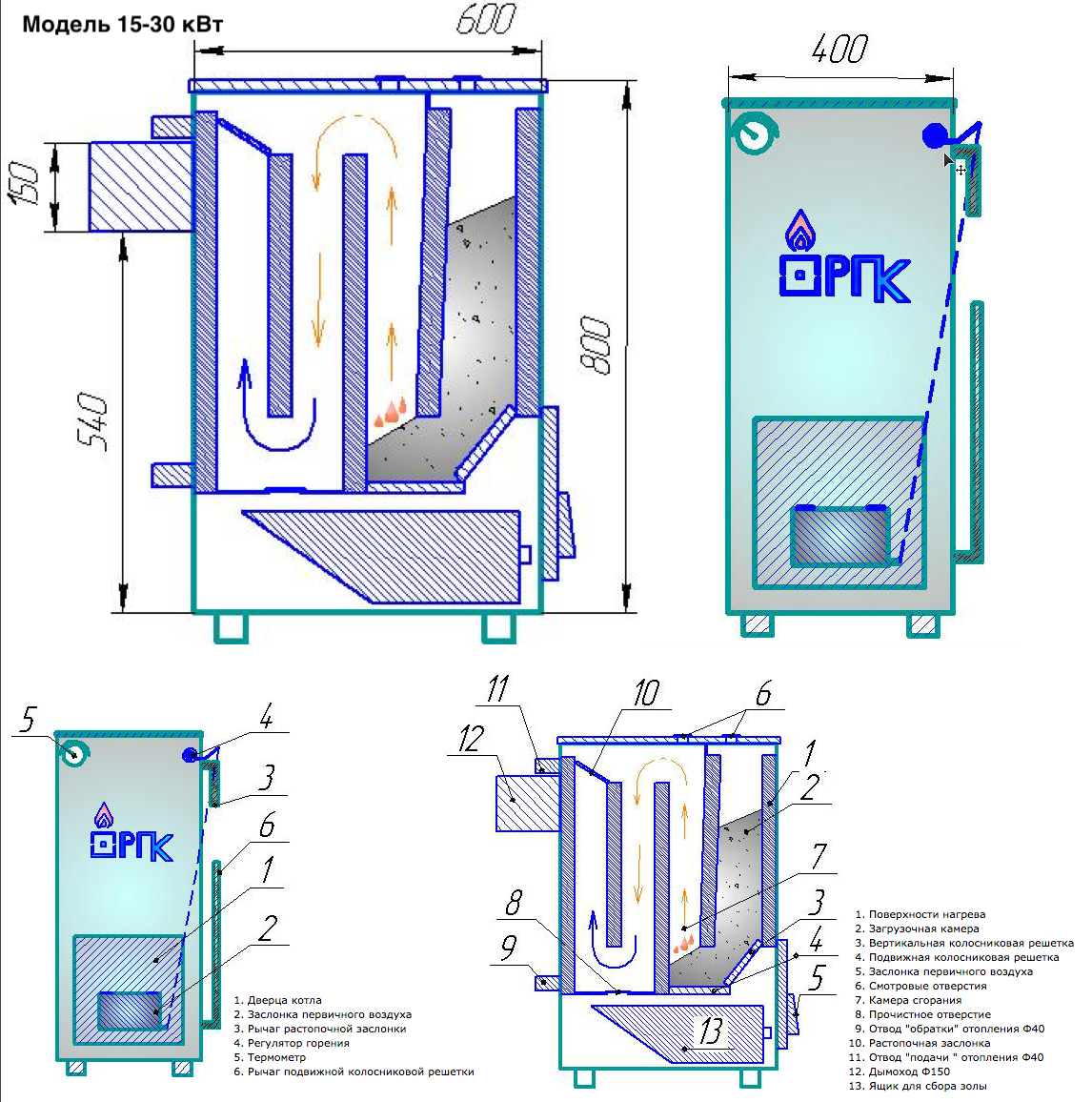

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
Уровень, рулетка и карандаш (маркер) для нанесения разметки;
Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.
