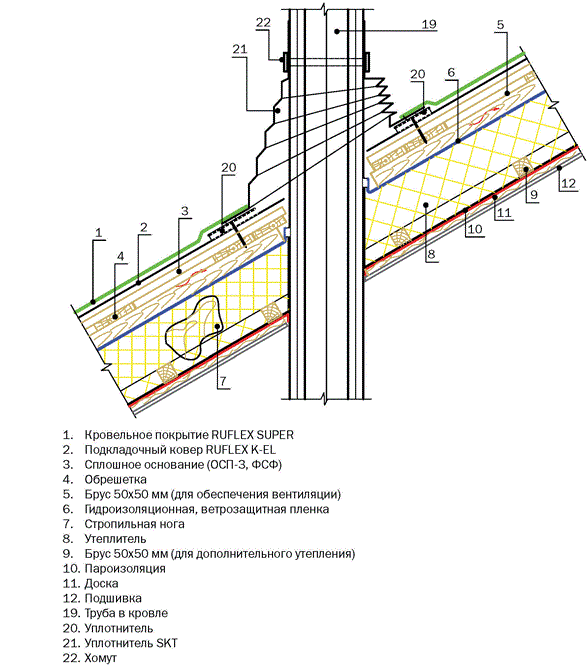

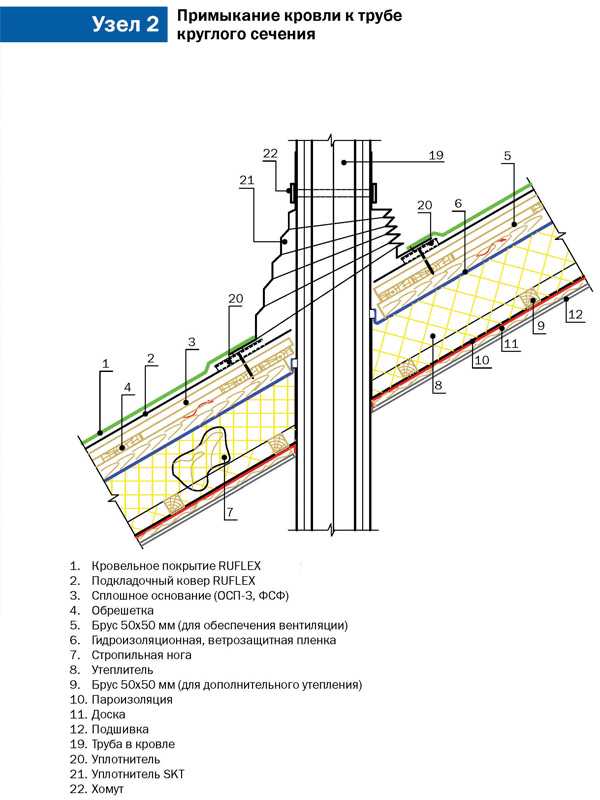

Примыкание круглого дымохода к готовой кровле
Мы уже упоминали, что это не лучший вариант строительства, но жизнь часто диктует свои правила, приходится решать задачи по мере их поступления. Исходные данные: крыша скатная с битумной черепицей, дымоход круглого сечения.
Необходимо вывести дымоход через готовую кровлю
Шаг 1. Найдите на крыше точное место выхода трубы дымохода. Для этого нужно приставить отвес к настилу покрытия, совместить его с центром трубы печки и сделать метку. По метке высверлите сквозное отверстие, работать с крыши намного легче.
Место, в котором будет располагаться центр трубы
Сверлится отверстие
Процесс сверления
Шаг 2. Шпателем аккуратно поддевайте гонты и выкручивайте саморезы. Если мягкая кровля зафиксирована гвоздиками, то работы несколько усложнятся. Демонтируйте кровлю по такому же методу, размеры освобожденного участка крыши должны быть на 30–40 см больше диаметра трубы
Мягкую черепицу осторожно складывайте на свободном месте, вся она пригодна к повторному использованию
Гонты поддеваются шпателем
Выворачивается саморез
Требуемый участок кровли демонтирован
Шаг 3. Приступайте к монтажу на выходе дымохода проходного элемента, он должен быть пожаробезопасным и герметичным. Элементы продаются в специализированных магазинах, намного выгоднее и надежнее пользоваться заводской продукцией, чем самостоятельно придумывать различные приспособления. В комплект входит проходной элемент, изготовленный из высокопрочного полипропилена, термостойкая резина и металлический хомут.
Далее нужно приступать к проходному элементу
Шаг 4. Вырежьте в термостойкой резине отверстие под диаметр дымохода. Для облегчения работ на верхней поверхности элемента отлиты кольца с указанными диаметрами. Проколите небольшое отверстие ножом, а далее можно отрезать ножницами.
Кольца с указанными диаметрами
Вырезается отверстие для дымохода
Шаг 5. На проходке есть специальные линии, указывающие различный уклон кровли. Найдите метку со своим уклоном и вырежьте отверстие. Пластик очень твердый, для резания пользуйтесь ножницами по металлу. За счет такого его размещения дымоход будет в вертикальном положении.
Линии на проходке, указывающие уклон кровли
По нужной линии выполняется резка
Шаг 6. На основании кровли найдите отверстие, указывающее на центр дымохода, положите проходку на сплошную обрешетку и установите ее таким способом, чтобы центры располагались на одной вертикальной линии. Отметьте диаметр вырезаемого отверстия под трубу, при помощи электрического лобзика вырежьте плиту.
Проходной элемент прикладывается к месту вывода дымохода
Отверстие вырезается электролобзиком
Шаг 7. Приложите проходной элемент на место и зафиксируйте его саморезами к сплошной обрешетке.
Проходной элемент прикручивается саморезами
Шаг 8. Установите дымоход, наденьте на него резиновый герметизирующий кожух
Обращайте внимание на расположение технологической метки, она должна быть обращена вперед. Наденьте металлический хомут и затяните его
Больших усилий прилагать не надо, резина легко сжимается, а слишком большие нагрузки могут ее перерезать. Соберите дымоход, установите на него все специальные элементы.
Установка дымохода
Резиновый кожух затягивается металлическим хомутом
Установка следующего элемента трубы
Окончание сборки дымохода
Шаг 9. В нижней части проходки по периметру есть специальные щели для установки герметика. Засуньте в них куски подкладочного слоя гибкой кровли.
В щель засовывается полоска подкладочного слоя
Шаг 10. Положите на место гонты, вырежьте излишки. Для гарантии промажьте места стыков качественным составом.
Обрезка гонтов
Нанесение битумного герметика
Цены на популярные модели шуруповёртов
Шуруповёрты
На этом монтажные работы закончены. Для проверки надежности герметизации рекомендуется вылить на кровлю несколько ведер воды. При обнаружении протечек их следует немедленно устранить. Сделать это своевременно намного выгоднее, чем потом заниматься внеплановыми ремонтами стропильной системы или кровли.
Что такое сэндвич труба
Сэндвич — такое название этот вид труб получил за свою слоистость по аналогии с названным продуктом. Внутренние и наружные слои таких труб представлены металлическими цилиндрами, а средний — слоем термоизоляции.
Металл для дымохода начали использовать достаточно давно. Простой пример — труба обыкновенной буржуйки. Однако вскоре после введения в эксплуатацию стало понятно, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда есть опасность воспламенения.
Решение оказалось простым — металлическую трубу укутали в слой термозащитного материала. Однако такой материал плохо переносит условия внешней среды и не очень привлекателен с эстетической точки зрения.
Сэндвич трубы — следующее решение в эволюции металлических дымоходов. Поверх слоя термоизоляции помещается еще одна металлическая труба, которая защищает внутренние два слоя от внешних воздействий и не портит внешний вид здания.
Внутренний цилиндр изготавливают из нержавеющей стали. Этот материал меньше подвергается коррозии под действием продуктов горения. Сталь должна быть высококачественной и высокотехнологичной. Отдают предпочтение тем вариантам, швы которых сварены по способу TIG — наиболее надежному и износоустойчивому, но и наиболее дорогому.
Средний слой обеспечивает термоизоляцию и защиту окружающих поверхностей от нагревания. Для этих целей используют минеральную вату, плотность которой не менее 120 кг/м3. Толщина этого слоя зависит от того, какой будет температура внутри дымохода. Этот параметр следует подбирать индивидуально.
Наружный цилиндр также изготавливается из стали. Стоит отдавать предпочтение нержавеющему материалу, но для экономии можно выбрать оцинкованную сталь. От ее качества в меньше степени, чем от качества внутреннего цилиндра будет зависеть долговечность дымохода. Кроме того, в продаже есть сэндвич трубы с декоративными наружными цилиндрами.

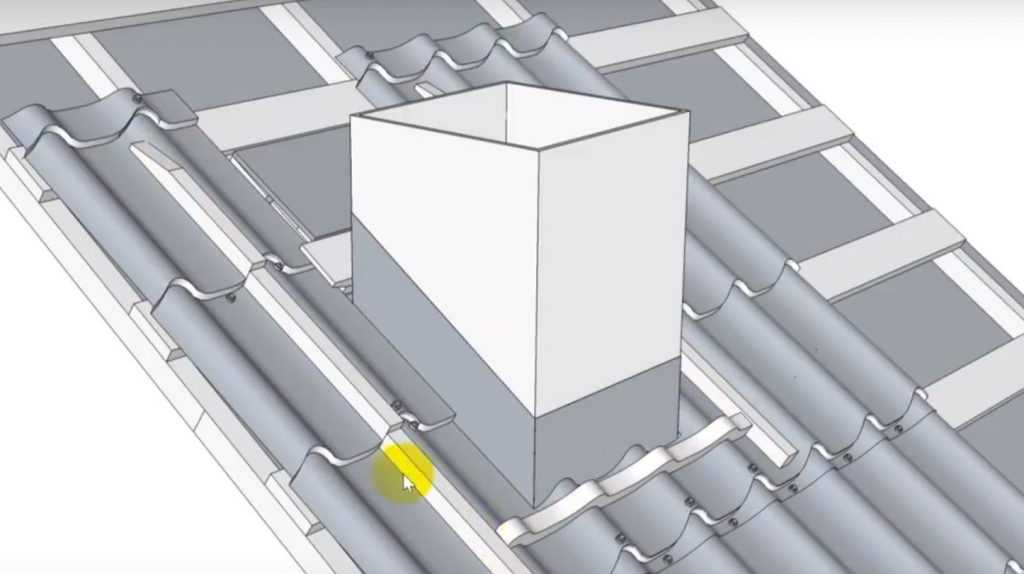

Примыкание черепичной кровли к дымоходу
Если вы задумались о том, как сделать примыкание кровли к трубе, то нужно помнить, что очень часто для этих целей требуется установка фартука, который должен соответствовать материалу трубы. В продаже имеются специальные наборы, которые включают все необходимые для установки компоненты для отдельно взятого случая. В случае с черепицей, фартуком является гибкая алюминиевая лента с клеевым составом на одной грани.
Для проведения герметизации, данную ленту клеят вдоль стыка, одной частью она должна касаться дымохода, а второй прижиматься к черепице, повторяя ее изогнутую форму. После этого требуется закрепить верхний фрагмент ленты посредство профильной пленки из металла, которую крепят на дюбели с защитой от высоких температур. Все соединения и места дислокации крепежных деталей необходимо обработать герметиком.
Круглые трубы: защита стыков
Обустройство примыкания круглых элементов к кровельному материалу осуществляется посредством готовой системы. По сути вертикальный объект для вывода дыма является конструкцией из трех слоев. Центральный слой представлен теплоизоляционным материалом.
Типы примыканий данных конструкций отличаются друг от друга углом наклона пластинки по отношению к вертикальному дымоходу.

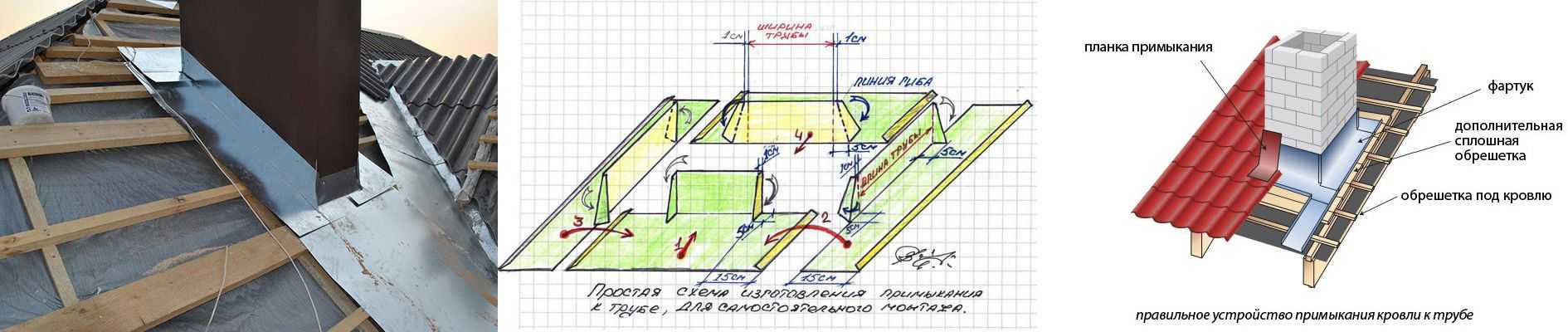

Примыкание кровли к кирпичной трубе
Пластинка надежно закрепляется на плоскости крыши
Верхняя часть колпака удаляется, здесь важно быть осторожным и сделать все так, чтобы труба входила в колпак с усилием. После окончания установки данной детали верхний элемент фартука прикрепляется к дымоходу посредством хомута, оснащенного эластичной прокладкой из термоизоляционного материала. Данный действия позволят значительно повысить уровень герметизации стыков, а также обеспечивают надежную защиту кровли от дождевых и талых вод
Специалисты рекомендуют проводить установки металлической пластины с помощью саморезов с уплотнителями
Данный действия позволят значительно повысить уровень герметизации стыков, а также обеспечивают надежную защиту кровли от дождевых и талых вод. Специалисты рекомендуют проводить установки металлической пластины с помощью саморезов с уплотнителями.
Иногда уклон крыши просто не позволяет расположить на ней стандартную деталь. В таком случае можно обустроить примыкание мягкой кровли к трубе самостоятельно. Создание герметичного фартука в данном случае превращается в постепенное оклеивание периметра трубы металлическими фрагментами. Также можно применить готовый свинцовый элемент, который очень легко поддается деформации под ударами киянки.
Примыкание кровли к круглой трубе
Данный элемент отлично обеспечит надежное примыкание, поскольку металл отлично сопротивляется воздействию агрессивных факторов. Теперь вы знаете, как обустроить примыкание фальцевой кровли к трубе.
Важно знать! Главным правилом быстрого и легкого монтажа является абсолютная чистота рабочего места, деталей, а также инструментов.
Установка дымохода крыше с фиксацией растяжками
Монтаж трубы дымоудаления должен производиться на безопасном расстоянии от соседних строений — так, рекомендуют выдерживать не менее полутора метров от крыш близлежащих домов и объектов.
При высоте трубы свыше полутора метров требуется дополнительное закрепление дымохода, которое организуется с помощью растяжек. Данное приспособление поможет прочно закрепить дымоход на крыше, за счет чего конструкция трубы будет защищена от шквальных ветров и иных воздействий.
Внимание! Без растяжки труба высотою выше 1,5 метров будет подвержена риску обрушения от воздействия ветра. Обрушение дымохода крайне опасно — при работе отопительного прибора возможно возникновение пожара, сильного задымления помещения и даже отравление угарным газом
Вместе с тем, обрушение дымохода потребует сложного и дорогостоящего ремонта всей системы дымоудаления.
Растяжку для дымовой трубы также часто называют «хомут для растяжки».
Устанавливают его следующим образом:
- Хомут надевается на кровельную часть дымовой трубы
- В специальные отверстиях в хомуте крепятся металлические растяжки (тросы или прутья) в количестве, как правило, трех штук
- Металлические растяжки с их другого, противоположного от хомута конца, крепятся к прочному и надежному основанию — к стропилам или металлоконструкциям
Разновидности
Вертикальные дымоходы различают по нескольким признакам.
Существуют разные варианты конструкции:
металлическая труба
Такой дымоход еще называют одноконтурным. Это самая простая конструкция, но ее рабочие свойства значительно уступают альтернативным вариантам. Самым серьезным ее недостатком является высокая температура поверхности, создающая опасность воспламенения горючих материалов;
сэндвич-труба
Это конструкция, разработанная для устранения недостатков одноконтурного дымохода. Она состоит из двух труб, вложенных друг в друга. Промежуток между ними заполнен теплоизолятором — минеральной ватой. Наружная труба практически не нагревается, что делает всю конструкцию безопасной в пожарном отношении;
кирпичный дымоход
Это классический вариант, который позволяет обеспечить полную безопасность в пожарном отношении. Кроме этого, кирпичным коконом часто обкладывают одноконтурные трубы, делая их надежно защищенными от внешних воздействий;
комбинированный дымоход
Это составная конструкция, которая сначала выполнена в одноконтурном варианте, но затем переходит в кирпичный дымоход. Самый сложный в работе, но долговечный и максимально надежный вариант конструкции.
Кроме того, дымоходы различают по материалу изготовления:
металл
Можно использовать стальные трубы, но они быстро прогорают. Оптимальный вариант — нержавеющая сталь (желательно, жаростойкая);
асбоцементная труба
Недорогая и простая в монтаже. Недостаток — пористая структура материала склонна к впитыванию конденсата. При нагревании влага превращается в перегретый пар и разрушает стенки дымохода;
кирпич
Один из традиционных материалов, использующийся уже много столетий;

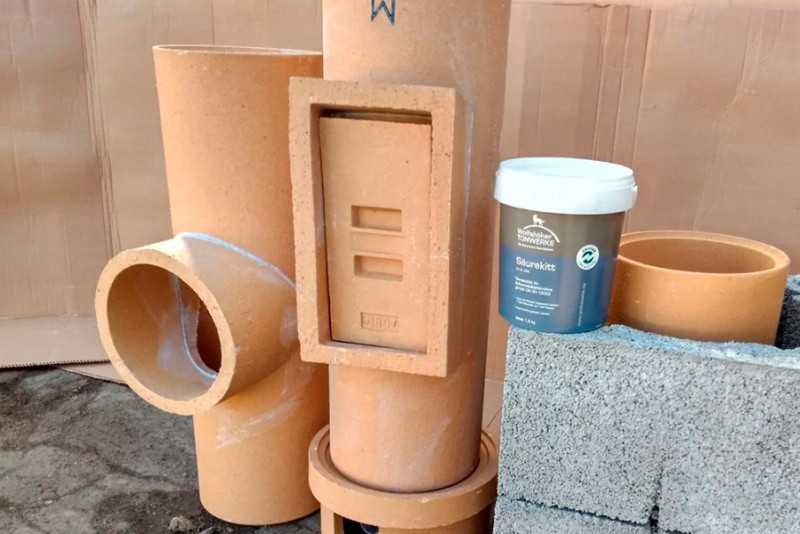

керамика
Такие трубы обладают длительным сроком службы и способны выдерживать высокие температуры без потери рабочих качеств. Однако, монтаж керамических труб представляет собой довольно сложную задачу, а ремонт труб, вышедших из строя, невозможен — только замена;
огнеупорное стекло
Хороший вариант с точки зрения эксплуатационных качеств, но дороговизна материала и монтажа резко снижает интерес пользователей.
Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ
Безусловными лидерами являются металлические и кирпичные трубы. Сегодня чаще всего используют готовые сэндвич-трубы, которые можно приобрести и установить своими руками. кирпичные конструкции встречаются несколько реже. Их приходится строить вместе с печью, что не всегда возможно.
Этапы установки дымохода на крыше дома или бани
Ниже будут рассмотрены основные этапы вывода дымоотводящей трубы на крышу строения при том условии, что трасса дымоудаления из нержавеющей стали предполагается и монтируется внутри здания, а не по его фасаду.
Разделим монтаж трубы на крыше на этапы:
- Создание на кровле дома сквозного отверстия для прохода трубы
- Установка крышной (кровельной) разделки – специального комплектующего элемента, который вставляется в созданное в кровле отверстие
- Угол конструкции должен соответствовать углу кровли
- Конструкция должна максимально плотно прилегать к основанию поверхности крыши
- Края крышной разделки следует завести под конек или материал отделки крыши
- Отверстие для прохода трубы на крыше с другой стороны следует обшить металлическим листом
- Далее применяется комплектующий элемент под названием «фартук», который помещается на разделку и обеспечивает герметичность всей конструкции
- Далее те участки труб и элементы дымохода, которые будут располагаться на крыше, монтируются к фартуку
- Все участки труб выше кровли, как и остальные, следует надежно соединить друг с другом
- На самый верх трубы над крышей устанавливают комплектующий элемент «зонт» или «дефлектор», который будет защищать канал дымоотведения от попадания внутрь влаги и мусора
- Для дополнительной фиксации и закрепления кровельной части дымовой трубы устанавливаются растяжки с применением специального хомута растяжки, трех металлических тросов и крепежных элементов. Растяжки для закрепления применяются в случаях, когда кровельная часть трубы имеет высоту более 1,5 метров
Внимание! При выборе места для прохода трассы удаления дыма на крыше, следует учитывать факторы скопления снега и влаги – в таких местах крыши располагать выход трубы не рекомендуется
Также важно сделать пожарную изоляцию дымохода от любых прилегающих поверхностей и установить на трубу специальный искроулавливатель, особенно в тех случаях, когда отопительное оборудование генерирует высокие температуры горения и отходящих дымовых газов
Нормы и требования
Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».
Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.
Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.
Существует следующая зависимость высоты дымохода от его удаленности от конька:
- расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
- расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
- при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).
Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.
Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.
Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.
Проходной патрубок из металла
В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:
Схема монтажа проходного патрубка
Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.
- Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
- С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
- Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
- Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
- Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.
Проходной патрубок на крыше из профнастила
Где лучше делать вывод трубы через крышу бани
Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.
Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.
Самый удобный вариант вывода трубы через крышу — недалеко от конька
Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:
- устанавливать достаточно просто,
- снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
- монтаж не самый сложный,
- благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.
Если получилось так, что дымоход проходит вблизи балок перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.
Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.
Выбор места вывода дымохода и его высота
Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:
Схема норм размещения дымохода на крыше
- Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
- Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
- Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
- Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
- Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
- Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
- Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.
