Виды древесины для кровли

Для стропильного монтажа, в зависимости от назначения объекта применяют следующие виды пиломатериала:

1. Брус чистообрезной, двухкантный и четырёхкантный.
2. Доску обрезную.

Древесина хвойных пород, например, лиственница и сосна, чаще всего применяется в обустройстве стропильной системы. Она имеет достаточную прочность, хорошо поддаётся обработке и противостоит гниению. Перед укладкой на крышу материал обрабатывают специальной пропиткой.

Стандартная доска имеет длину 6 метров, брус – 3 метра.

Дефекты, влияющие на качество пиломатериала:

• Сучки – техническими условиями регламентируется количество сучков в доске, не влияющее на прочность конструкции.
• Обзол – для стропильных конструкций его полностью срезают.
• Трещины – возникают от неправильной сушки или растрескивания на морозе. Такой материал непригоден для монтажа крыш.
• Гниль и грибок – от неправильного хранения во влажных условиях – отбраковывается.

Доска обрезная должна быть без дефектовИсточник yandex.net

Выбрав правильный пиломатериал, приступают к замерам и сращиванию стропил.

Кровельное покрытие

Технология монтажа покрытия двухскатной крыши зависит от кровельного материала (см. фото). В этом качестве могут использоваться:

– композитная черепица и т.д.

Последним этапом проводится установка коньковых и торцевых планок, монтаж карнизов. Необходимые элементы, как правило, присутствуют в комплекте кровельного материала, их установка производится в соответствии с технологией для данного покрытия.

По окончании этого двухскатная крыша своими руками готова можно переходить к внутренней облицовке и другим работам по обустройству мансарды или чердака.

Главная » Крыша » Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

Предварительные расчеты

Стропильная система крыши

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

• длину стропил;
• шаг монтажа элементов;
• расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, м	Расстояние между стропилами, см	Размер сечения бруса стропил, см
До 3	120	8х10
До 3	180	9х10
До 4	100	8х16
До 4	140	8х18
До 4	180	9х18
До 6	100	8х20
До 6	140	10х20

Остальные элементы кровельной системы должны иметь такие сечения:

• мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
• диагональные стропильные ноги и ендовы – 10х20 см;
• затяжки – 5х15 см;
• прогоны – 10х10, 10х20 см;
• подкосы – 10х10 или 15х15 см;
• подшивочные доски – 2,5х10 см;

• ригели – 10х15 или 10х20 см.

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Расчет стропильной системы

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Стропила односкатной крышиПо возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метровДля определения длины стропила воспользуйтесь теоремой ПифагораРасчет сечения стропил зависит от материала кровли

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа

Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру. Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами

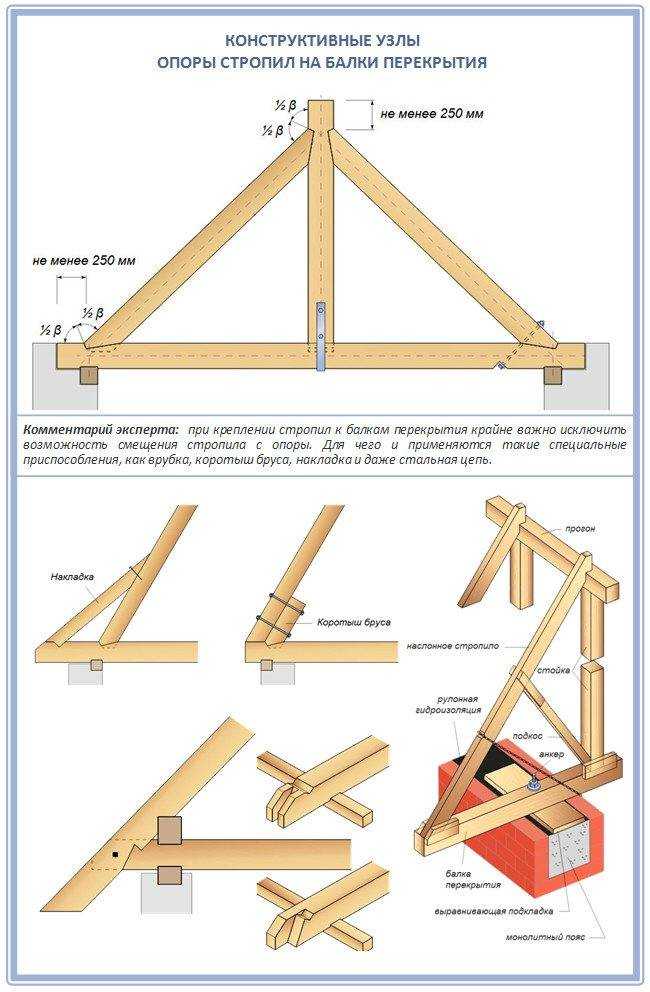

В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли. Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската. Лежни и стойки выполняют функцию каркаса стен мансардного помещения. Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения

При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной. Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции

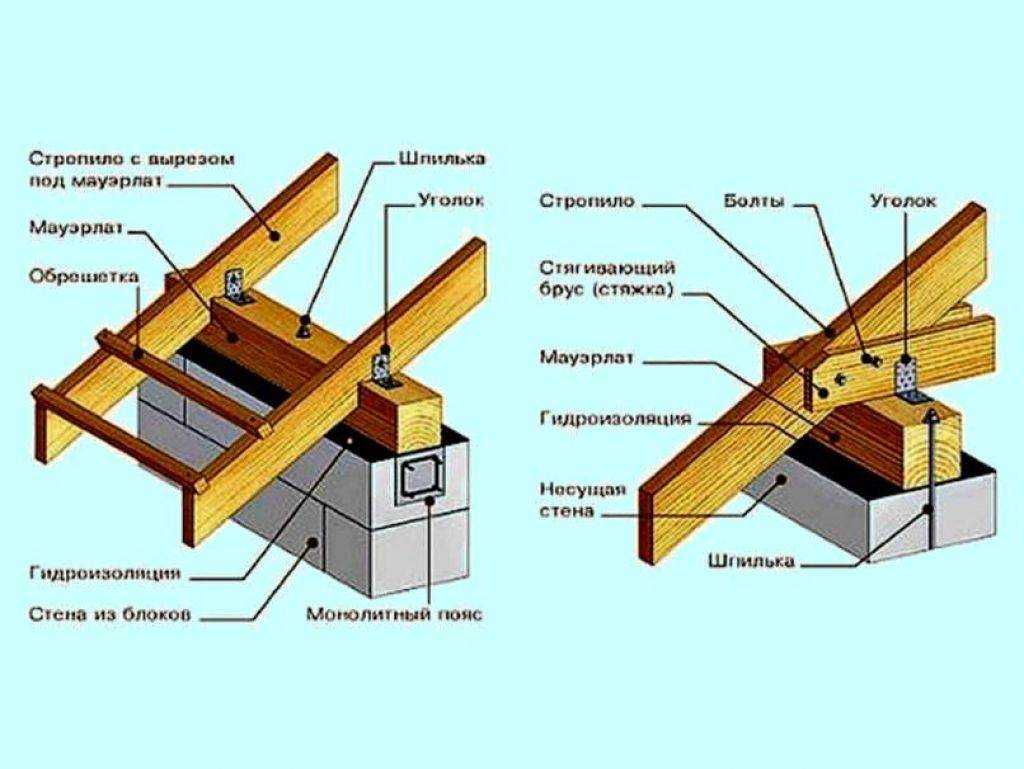

Монтаж мауэрлата

Рассмотрим пошагово способ постройки своими руками крыши с наслонными стропилами и чердачным помещением. На первом этапе выполняется установка на продольных стенах дома верхней обвязки – мауэрлата. Обвязка воспринимает на себя давление всей кровельной системы и равномерно передает ее строительным конструкциям – стенам и фундаменту.

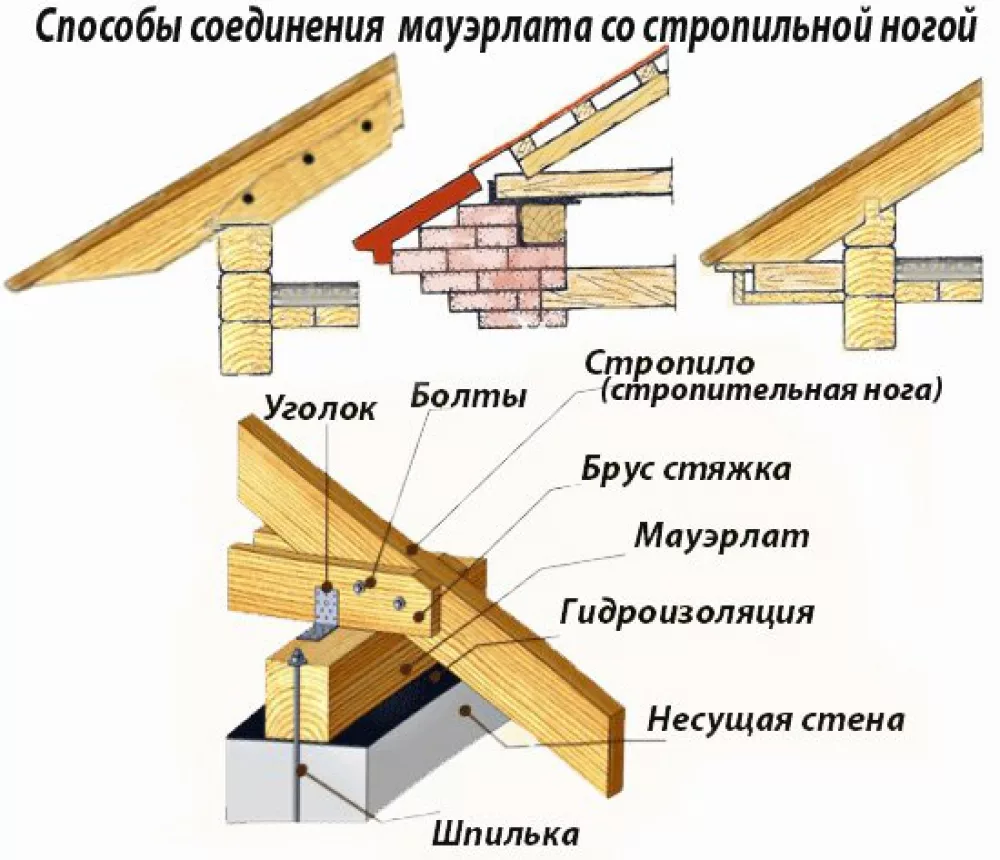

Мауэрлат изготавливается из бруса (сечением от 50×150 до 150×150 мм), обработанного специальными защитными средствами для предохранения от гниения и возгорания.

Мауэрлат можно делать различными способами :

• в кирпичную кладку вмуровывается катаная проволока, посредством которой брус закрепляется на стене (проволока продевается сквозь специально выполненные отверстия и плотно закручивается);
• в кладку вмуровываются длинные металлические шпильки диаметром от 12 мм;
• в верхней части стены выполняется монолитная бетонная балка с вмурованными стальными шпильками.

Шпильки должны располагаться с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Брус надевается на шпильки и плотно притягивается гайками с широкими шайбами.

Разновидности двухскатной крыши

В народе говорят: «крыша домиком», то есть, имеется ввиду не только форма, но и надежность конструкции, которая имеет длинный перечень преимуществ:

1. Разнообразие вариантов схемы кровли и архитектурных форм крыши;
2. Простые расчеты и экономичность крыши;
3. Естественный сток атмосферных осадков;
4. Простые геометрические формы крыши обеспечивают низкую вероятность накапливания воды и протекания крыши;
5. Большая полезная площадь чердака, есть возможность сделать мансарду;
6. Хорошая ремонтопригодность, высокая прочность, долговечность и износостойкость крыши из двух скатов.

Двухскатная крыша

Три наиболее распространенные варианта двухскатной крыши:

1. Симметричная двухскатная крыша: Это самое популярное решение в силу своей абсолютной надежности и простоты исполнения. Симметричные скаты равномерно распределяют все нагрузки на мауэрлат и стены дома. Выбор кровельного материала не зависит от типа и толщины теплоизоляционного слоя. Несущие нагрузки можно легко повысить, сделав стропильную систему из более толстого бруса, укосины и распорки можно крепить в любом месте. Негативный фактор – полноценной мансарды на таком чердаке не получится – или будут низкие скошенные стены с множеством «мертвых» зон, или маленькое, но прямоугольное помещение;
2. Асимметричная крыша из двух скатов: Разные углы наклона скатов уменьшают полезную площадь чердака, но на одной стороне можно сделать полноценное жилое помещение. Из-за разных углов уклона крыши нагрузка на несущие стены и фундамент дома распределяется неравномерно, что требует пересчета нагрузочной способности основания и несущих стен дома, перерасчета типов материалов и их количества, а также изменения методов утепления, гидроизоляции и отделки;
3. Несимметричная двускатная крыша с внутренним или наружным изломом: Позволяет сконструировать жилые помещения без оглядки на конструкцию крыши. Недостатки – те же, что и в пункте выше.

Асимметричная крыша

Схема стропильной конструкции

По периметру стены укладывается мауэрлат – брус, который принимает на себя часть несущей функции, равномерно распределяя на несущие стены. На него будут поставлены основания всех элементов конструкции.

Поперёк здания укладывают прогоны, такие же прогоны будут служить опорой для стропильных ног в середине сооружения.

Поднимают, заранее смонтированные на земле, фермы, которые будут держать конёк и крепят к мауэрлату.

Ставят опоры для конька, укладывают конёк и крепят к нему диагональные, промежуточные стропила.

Укрепляют конструкцию с помощью подкосов, подпорок и ригелей.

Стойки под стропилаИсточник domdkm.ru

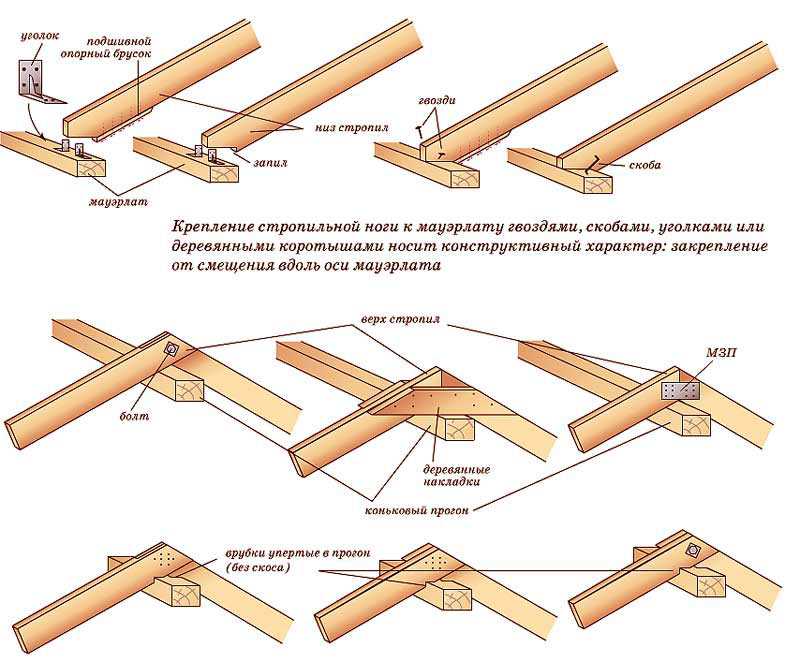

На конструкцию укладывают стропила, учитывая проектное расстояние между отдельными балками. Торцы ног упирают в мауэрлат, а верх запиливают и соединяют металлическим крепежом на скошенных углах. На готовое основание укладывают гидроизоляцию, утеплитель и кровлю.

Правильное расположение и способы соединения бруса гарантирует устойчивость при укладке утеплителя и кровли. Дальнейшая эксплуатация объекта во многом зависит от точного проектирования и правильно подобранных пиломатериалов.

Сращенные стропила предпочтительнее закладывать при монтаже крутых скатов крыши, где атмосферные нагрузки в разы ниже, чем на плоских скатах. Плоские скаты зимой нагружаются под действием снега, что давит на пиломатериал под кровлей.

Выбор кровельного материала

При подборе материала учитывают:

Срок службы покрытия кровли

Цену за погонный метр и сложность монтажа

Защиту чердака от перепадов температуры или посторонних шумов

Стойкость к внешним климатическим воздействиям, определяющая срок службы кровли

Металлочерепица

Черепица выполнена из стального оцинкованного листа, покрытого слоем лака для получения требуемого оттенка.

Металлочерепица отличается небольшим удельным весом.

Мне нравится14Не нравится3

Отличается повышенной механической прочностью и небольшим удельным весом, для монтажа не требуется специальная подготовка обрешетки. Недостатками металлической черепицы являются повышенная теплопроводность и плохая защита чердака от посторонних шумов (например, от звуков при падении капель дождя).

Мягкая кровля

К бюджетным кровельным материалам относят эластичную черепицу и рулонное покрытие. Для изготовления используют стекловолокно с пропиткой битумной мастикой и последующим нанесением минеральной декоративной крошки. Эластичные панели упрощают монтаж, покрытие не пропускает посторонние звуки и не требует частого ухода.

Мне нравится14Не нравится3

Композитная черепица

Покрытие изготовлено из стального листа с покрытием на основе алюминия с цинком и добавлением кремния. Материал отличается повышенной стойкостью к коррозии, срок службы доходит до 100 лет. Композитная черепица может иметь разные цвета, монтаж не требует использования специального инструмента. Недостатком материала является повышенная цена, которая окупается долговечностью.

Композитная черепица имеет повышенную стойкость к коррозии.

Мне нравится14Не нравится3

Профнастил

Металлический лист с полимерным покрытием используется при строительстве заборов или бюджетных крыш. Панели выдерживают перепады температур и имеют высокую механическую прочность. Для крепления применяют винты с резиновой шайбой, постепенно теряющей эластичность и пропускающей воду.

Мне нравится14Не нравится3

Ондулин

Материал представляет собой шифер из прессованной целлюлозы с пропиткой полимерной или битумной мастикой. Добавление пигмента позволяет получать разные цвета покрытия, которое имеет небольшой удельный вес.

Ондулин при падении температуры становится хрупким.

Мне нравится14Не нравится3

Фальцевая кровля

Материал изготовлен из стального листа с антикоррозионным покрытием (например, оцинковкой или полимерами). При укладке боковые кромки соединяют фальцем, обеспечивающим герметичность стыка. Для крепления не требуется сверлить отверстия и забивать гвозди, полосы отделки удерживаются на обрешетке специальными зажимами.

Мне нравится14Не нравится3

Подробная инструкция по монтажу двускатной крыши

После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.

Подготовка

На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.

Укладка мауэрлата

Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.

Мауэрлат подбирают в зависимости от толщины стен дома.

Установка конькового бруса

Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.

Монтаж стропил

Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.

Монтаж стропил происходит с применением шаблона.

Крепление обрешетки

На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.

Утепление

Для защиты чердачного помещения от утечек тепла используют:

• листовой пенополистирол или пенопласт;
• рулонную минеральную вату.

Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.

Утепление крыши и монтаж кровли

На стропильную систему набивается обрешетка, шаг которой рассчитывается исходя из характеристик кровельного материала – его размеров и жесткости, способа монтажа. Если предусмотрено использование гибких материалов (битумной черепицы, пленки ПВХ, рулонных битумных кровель), необходимо делать сплошной ровный настил.

К утеплению крыши необходимо отнестись максимально внимательно, так как в противном случае тепловые потери будут весьма существенны. Обычно двускатная кровля сразу выполняется с учетом применения тех или иных материалов для утепления – при строительстве стропильной системы своими руками шаг стропил рассчитывается относительно ширины листового утеплителя. Это позволяет построить крышу с минимальными экономическими затратами, так как материал для утепления не придется резать. Кроме того, данный подход ускоряет и упрощает монтаж системы утепления и пароизоляции.

Возведение двускатной крыши рекомендуется выполнять с двумя помощниками. Соблюдение технологии работ позволяет построить надежную, долговечную конструкцию.

Двухскатная крыша своими руками: чертежи, фото и видео

Самый распространенный тип крыш у загородных домов в России – двускатные: две соединенных под коньком плоскости, расположенные под углом друг к другу и к горизонтальной поверхности .

Если делается двускатная крыша своими руками не стоит забывать об угле наклона – он не может быть меньше десяти градусов (в зависимости от зоны строительства). На торцах конструкции расположены участки вертикальной стены (фронтоны), скрывающие чердачное или мансардное помещение.

Схема стропильной системы двухскатной крыши

Благодаря наклону, на поверхности двускатной крыши не скапливаются лужи во время дождей, а весной, при таянии снега, вода скатывается по кровле на землю. Длинные (не менее 40 сантиметров) свесы по бокам кровли обеспечивают защиту боковых стен дома от осадков. Кроме того, двускатная кровля – ветроустойчивая конструкция.

Если будет делаться двухскатная крыша дома своими руками — делайте все согласно проекта. Ведь все эти достоинства кровля приобретает при грамотном расчете нагрузок, внимательном подборе материалов и аккуратном монтаже. При расчете учитывается вес будущего покрытия, ветровые и снеговые нагрузки в регионе, планируемый уклон крыши, материал и конструкция дома.

Чертежи двухскатной крыши

Возведение стропильной системы

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор». Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками. С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.
