Дымоход для газовой колонки: особенности монтажа в квартире и частном доме

Газовые водонагреватели и их особенности

Устройство

Различают две основные модификации таких приборов:

• Колонка;
• Котел.

Их главное отличие состоит в функциональных возможностях. Для того чтобы обеспечить дом горячей водой можно ограничиться установкой колонки. Она имеет автоматизированную систему зажигания, которая не требует регулировки. Колонки выпускаются различных мощностей, что позволяет подбирать их с учетом потребностей в горячей воде.

Котел в отличие от предыдущего агрегата способен обеспечивать потребности не только людей, но и отопительной системы. Он также, как и колонка требует подключения к дымоходу для вывода в атмосферу продуктов сгорания.

Исходя из функциональных возможностей имеются отличия и в подключении агрегатов. Если к колонке выполняют только подводку холодной воды, то к котлу еще и труб системы отопления.

Существуют подразделение газовых агрегатов и по способу розжига на приборы с:

1. Ручным;
2. Электронным;
3. Пьезо.

Первый тип применялся в колонках старого образца. Второй используется на современных моделях. Третий работает по принципу обычной пьезозажигалки.

Что необходимо учитывать при выборе дымоотводной системы ↑

1. Выбрать подходящую модель дымоотводной системы. Подобрать необходимые комплектующие элементы для данной конструкции.
2. Высота дымохода. Дымоотводный канал должен составлять как минимум 4,5 метров по высоте. При этом любое сужение канала категорически запрещено, иначе снизится тяга всей системы.
3. Диаметр дымохода. Зависит от модели котла, но чаще всего стандартная величина равна 11 либо 13 см.
4. Климатические условия. Газовое оборудование и дымоотводная система достаточно восприимчивы к перепадам температур, которые возникают между продуктами горения и окружающей средой.
5. Расположение дымохода относительно крыши дома. Дымоотводная система должна возвышаться над крышкой минимум на 1 метр.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

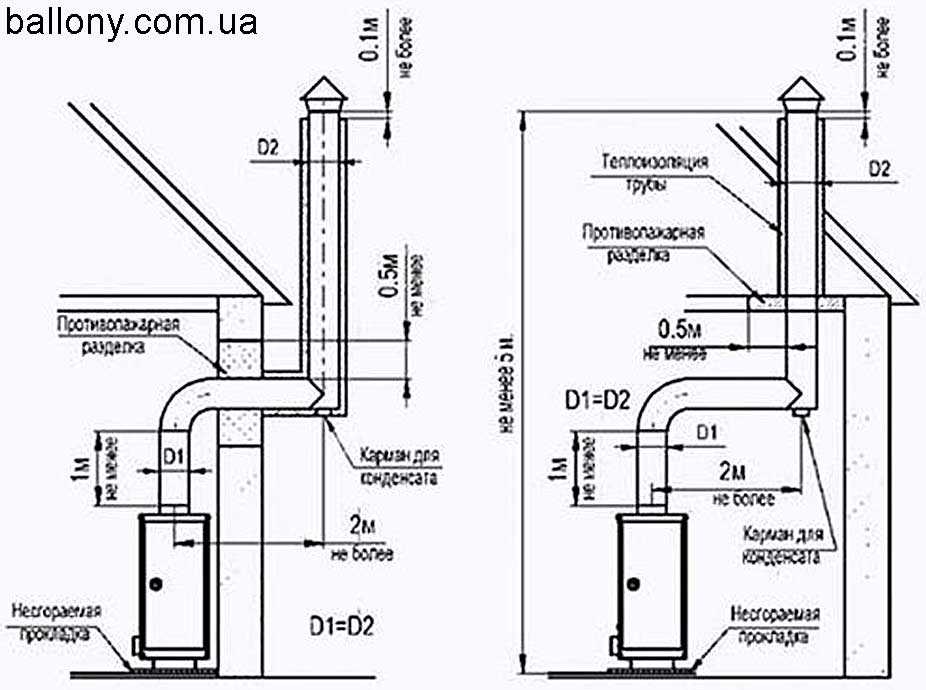

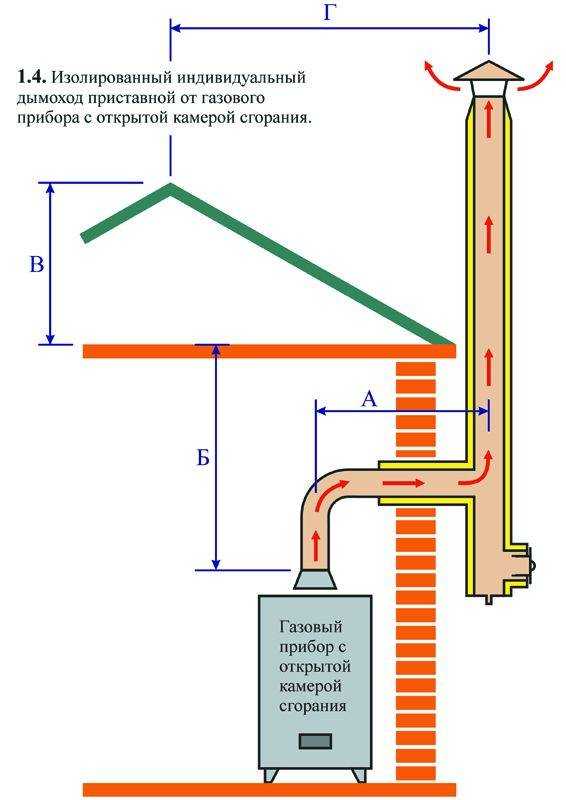

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Правила устройства коаксиального дымохода для газового котла

• Проект
• Преимущества
• Правила устройства коаксиального дымохода для газового котла
• Процедура установки
• Стоковая видеозапись

При установке любого отопительного котла (за исключением электрического) необходимо позаботиться о системе дымоудаления и притоке кислорода, который необходим для поддержания процесса горения топлива. Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. При этом классическая схема вывода продуктов сгорания совершенно бесполезна. Достаточно коаксиального дымохода. В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.

Конструкция

Значение слова «коаксиальный» означает «коаксиальный».

Причиной тому является различное назначение трубок:

• Малые — предназначены для отвода продуктов, образующихся при сгорании топлива.
• Большой нужен для подачи воздуха, а значит и кислорода в камеру сгорания.

Получается, что свежий воздух и продукты горения не смешиваются друг с другом. Такая система надежно утеплена, а воздух из помещения не смешивается с газами в дымоходе.

Преимущества

Основным преимуществом этой конструкции является ее универсальность. Может использоваться для всех разновидностей отопительных котлов. Наиболее эффективной операцией является установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой.

Вот еще несколько преимуществ:

• Расположение горизонтальное. Нет необходимости пробивать дыру в крыше. Достаточно вывести трубу из окна или проделать отверстие в ближайшей к котлу стене.
• Система дымохода изолирована и не связана с воздухом в помещении. Нет риска попадания угарного газа в помещение.
• Воздух, поступающий с улицы, подходит к камере сгорания уже подогретым за счет того, что соприкасается с раскаленным дымоходом. Это помогает увеличить КПД котла.
• Простая установка коаксиального дымохода. Работа по его обустройству не требует особой сноровки и специальных знаний.
• Безопасность. Коаксиальный воздуховод надежно защищен от пожароопасности, так как система охлаждается относительно холодным воздухом с улицы.
• Нет необходимости оборудовать отдельную котельную. Для установки котла подойдет любое удобное для вас место – кухня, прихожая, пристройка или подвал.

Правила устройства коаксиального дымохода для газового котла

Если планируется обустройство коаксиальной системы дымоудаления, необходимо придерживаться правил монтажа и техники безопасности. Это позволит избежать даже самых маленьких рисков, связанных с попаданием выхлопных газов в помещение:

• Максимальная длина отводной вертикальной трубы в коаксиальном дымоходе 3 м. Иногда встречаются дымоходы большей (до 5 м) длины. Например, это касается монтажа коаксиальной трубы двухконтурного газового котла Ferroli напольного типа.
• Труба выведена на улицу горизонтально. При этом максимальная длина горизонтального участка составляет 1 м.
• При установке принудительной тяги вентилятора нет необходимости обустраивать вертикальную секцию.
• Высота выхода газохода над поверхностью земли от 2 м, а относительно котельного агрегата превышение от 1,5 м.
• Минимальное расстояние выхода трубы дымохода от любого оконного или дверного проема, а также вентиляционных решеток — 0,5 м.
• Выход трубы коаксиального газохода нежелательно обустраивать под окном. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном 1,0 м.
• Небольшой наклон трубы обеспечивает отвод конденсата.

Уклон дымохода

В этом вопросе нет единого мнения:

• Наиболее распространенная рекомендация – наклон труб «от котла». В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает, а не поступает в котел. Однако такая система безотказно работает до сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы. Все это ухудшает забор воздуха для топливной камеры.
• Тем не менее, необходимо принять решение о наклоне трубы в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный бак для конденсата.

Изолирован ли дымоход?

Дело в том, что изоляция дымоходов не решает проблему.

Порядок монтажа

В отличие от обычного вертикального дымохода коаксиальная система не требует профессиональных навыков при монтаже. Но при этом нужно четко следовать инструкции. Только так можно добиться полной безопасности.

Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:

Определяемся с местом расположения котла. Настенные модели располагаются на наружных стенах, напольные на небольшом возвышении.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

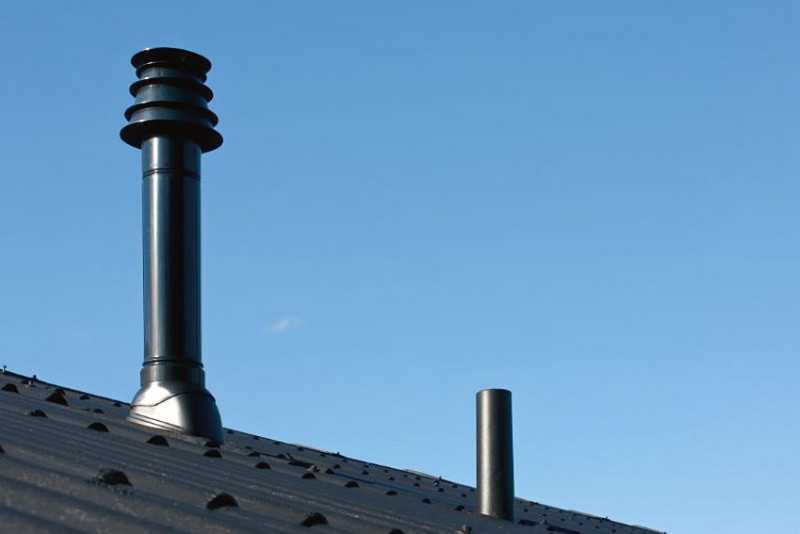

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.

Критерии выбора

Современный рынок оборудования для приготовления горячей воды предлагает большое количество самых разнообразных моделей приборов. Здесь можно найти колонки отечественных и зарубежных производителей. большинство из них имеют электроподжиг, что делает процесс получения горячей воды наиболее простым. Однако выбирая оборудование для частного дома нужно учитывать не только марку производителя, но и мощность прибора.

Исходя их этого параметра различают колонки трех видов в зависимости от значения рассматриваемого параметра:

• 17-19 кВт (с низкой мощностью);
• 22-24 кВт (со средней);
• 28-31 кВт (с высокой).

Выбирая модель необходимо учитывать количество проживающих в доме, число точек забора горячей воды, индивидуальные потребности каждого члена семьи. Для большой семьи, естественно, потребуется прибор с высокой мощностью.

Смотрим видео, как правильно выбрать:

Второй параметр, на который обращают внимание – это тип розжига. Но для современного оборудования он неактуален, так как все современные агрегаты относятся к усовершенствованным моделям. Для того чтобы они начали работать достаточно открыть кран

Практически все газовые колонки оснащены автоматическим розжигом. В них искра образуется в процессе работы турбины. В фитиль поджигается в момент потребления воды

Для того чтобы они начали работать достаточно открыть кран. Практически все газовые колонки оснащены автоматическим розжигом. В них искра образуется в процессе работы турбины. В фитиль поджигается в момент потребления воды.

В поисках ответа на вопрос как правильно выбрать газовую колонку нужно уточнить и тип горелки.

Она может быть:

• С постоянной мощностью;
• С модулирующей.

Первый тип требует ручной регулировки. А так как напор воды в системе может периодически меняться, то использование такого агрегата вызывает определенные трудности.

Приборы с горелкой второго типа считаются самыми практичными. Они самостоятельно подстраиваются под напор и обеспечивают при этом стабильную температуру воды.

Смотрим видео, как правильно зажечь:

Важен и такой аспект как безопасность использования. Самые прогрессивные модели оснащены трехуровневой системой безопасности. Они автоматически блокируются в следующих случаях:

• При потухании огня;
• Снижении, отсутствии или возникновении обратной тяги.

Не лишним будет и наличие у агрегата гидравлического клапана, роль которого сводится к защите оборудования от перегрева.

И последний, но не менее важный параметр, на который стоит обратить внимание при выборе газовой колонки – это отвод продуктов сгорания. Исходя из этого параметра агрегаты делятся на два типа:

1. Турбированные;
2. Дымоходные.

Первые выбрасывают продукты сгорания на улицу через специальную трубу. Такие газовые колонки без дымохода используют в домах, где невозможно проложить трубу. Если же система отвода продуктов горения была выполнена в процессе возведения строения, то можно выбрать турбированную модель. Они требуют подключения к стационарному дымоходу для газовой колонки в доме.

Допустимо ли самостоятельно устанавливать

Отвечая на этот вопрос сразу следует отметить, что монтаж такого оборудования возможен только при получении разрешения в соответствующих органах. Для этого делается проект, по которому затем выполняется установка казовой колонки. Поэтому монтаж оборудования лучше доверить профессионалам. Но если вы решили сэкономить и произвести установку самостоятельно, то следует придерживаться существующих требований.

Колонка должна находиться в вертикальном положении. Расстояние от нее до стен и мебели не может быть менее указанного в нормативных документах. Не допускается размещать ее в непосредственной близости к газовым и водопроводным трубам.

Подключение прибора к сети следует выполнять согласно условным обозначениям, которые нанесены на корпус. К входящему патрубку колонки подключается труба с холодной водой. При этом сечение этих двух элементов должно быть соответствующим.

В принципе ничего сложного в монтаже колонки нет. Но так как она относится к приборам повышенной опасности, то лучше если эти работы будут выполнены специалистами. Это избавит вас от возможных ошибок и поможет избежать неприятных ситуаций, возникающих при неправильном подключении.

Инструкция по эксплуатации

Чтобы ни в коем случае не потерять гарантию на обслуживание своего агрегата, не нужно самостоятельно производить работы по установке котла и его ремонт. Подключение изделия, его грамотная настройка, осуществление первого пуска должны осуществляться специалистами сервиса. Они сделают отдельную запись о произведенных работах в паспорт приобретенного вами агрегата. Нужно раз в год производить профилактику работы всего котла – о ней тоже делается отметка в техническом паспорте устройства. Если таких записей вестись не будет, ваша гарантия может быть аннулирована.

Горелка «Конорд» иногда может не зажигаться. Это может случиться из-за того, что:

• На горелке много грязи. Перед тем как включить конструкцию, необходимо почистить форсунки мягкой щеточкой либо просто пылесосом.
• Может не хватать кислорода для быстрого запуска горелки. Опять необходимо очистить форсунки, которые подают воздух, тщательно проветрить помещение, и снова попытаться зажечь горелку.
• Возможно, контакты в термостате просто окислились. Здесь выполняется зачистка.
• Сломались датчики автоматики.
• Необходимо продуть запальник или очистить его от имеющейся пыли или грязи.

Если ваш теплоноситель будет очень быстро остывать, необходимо просто переключить термостат на максимальные параметры либо сделать большее поступление топлива к горелке, если только инструкция прибора позволяет осуществить подобного рода действие.

На летний период нужно будет вообще выключить контур для отопления. Нужно будет всего лишь перекрыть кран на входе теплоносителя. Если горелка будет работать одна, то вода разогреется за 1 час до 60 градусов. Если подогретая жидкость не будет сразу вся выбираться, то она сохранит тепло примерно еще 2 часа.

Отечественный завод «Конорд» уже заслужил отличную репутацию на отечественном рынке отопительных приборов благодаря выпуску качественного оборудования. Среди пользователей агрегаты «Конорд», отзывы о которых имеют в основном позитивные черты, пользуются всегда достаточно высоким спросом.

О том, как производят газовые котлы «Конорд», смотрите в следующем видео.

Устранение возможных неисправностей

В морозные дни возможно обледенение конденсата на выходе из системы удаления дыма. Наиболее сложная ситуация, когда лёд заполняет пространство между трубами, затрудняя подачу воздуха на горение. Это явление значительно снижает эффективность работы котельного оборудования.

В какой-то степени помогает утепление. Но наиболее эффективное решение заключается в присоединении к трубе выхлопа насадки, удлиняющей и сужающей её.

За счёт создания дополнительной тяги конденсат буквально вылетает вместе с дымовыми газами. Некоторые современные котлы снабжаются такими насадками в стандартной комплектации.

Вторым вариантом решения является снабжение дымоотвода сборником конденсата, представляющим из себя отвод небольшого диаметра в нижней части коаксиального дымохода.

Виды и цены

Преимуществом таких котлов является большой выбор моделей с разными креплениями: напольные и настенные. При выборе котла учитывают реальные условия подключения.

На строительном рынке достаточно широко представлено котельное оборудование европейских заводов, России, стран СНГ и Китая. Понятно, что качество оборудования из ЕС выше, чем у котлов из Китая, но и цена значительно выше.

Популярные парапетные котлы:

1. TERMOMAX-C –энергонезависимые компактные котлы для индивидуального теплоснабжения одноэтажных и многоэтажных домов оборудованные системой выброса дымовых газов через коаксиальный канал, горизонтально встроенный во внешней стене. Конструкционно выполняются, как одно так и и в двухконтурном исполнении с маркировкой Е и ЕВ и тепловой мощностью от 7 до16 кВт. Для отопительных систем с большим гидравлическим сопротивлением предусмотрен циркуляционный насос. Управление, защита и пуск выполняются через газовый клапан EuroSit 630. Горелка запускается с помощью пьезорозжига. TermoMax С 16ЕВ имеет КПД 90% и способен отапливать помещения размером 120 м2, стоимость агрегата – 20100 руб.
2. Еще одна российская модель парапетного котла — Лемакс Патриот 20 с закрытой топкой. Стальной теплообменник, обработанный ингибирующим составом, и закрыт эмалевым покрытием для противостояния коррозионным процессам. По типу монтажа — настенный. Линейка тепловой нагрузки котлов Лемакс от 6 до 20 кВт. Газогорелочное оборудование от итальянского концерна «SIT» с инжекционной факельной горелкой «POLIDORO». На лицевой панели специальные отверстия для создания конвекционного эффекта и повышения теплопередачи в помещении. К особенностям относятся: съемные элементы облицовки, запальник, коаксиальная система дымоудаления, энергонезависимый вариант установки. Стоимость агрегата – 25820 руб.
3. Двухконтурный котел «Slim 2.300 Fi», выпускается брендом Baxi с тепловой нагрузкой от 14.9 до 29.7 кВт, способных нагреть объекты размером 140 -160 м2. Котел выполнен из качественных материалов, с ценой от 120.0 до 140.0 тыс. руб.
4. EcoCompact VSC D INT 306/4-5 190L, котел германского бренда Vaillant – высокоэффективный агрегат, может отапливать 160-180 м2, цена 240.0 тыс.руб.
5. Парапетный котел Данко, мощностью от 7 до 18 кВт, оборудован чугунным бойлером с толщиной стен 3 мм и закрытой топочной камерой. Универсальная конструкция позволяет выполнять двухсторонее подключение инженерных сетей, блок управления расположен на рабочей панели котла. Агрегаты укомплектованы газовой автоматикой «Honeywell», пьезоэлектрическим розжигом и микрофакельной горелкой, площадь нагрева до 160 м2, цена – 21 тыс.руб.
6. Eurotherm KT TSY (P2) для индивидуального теплоснабжения в системах с естественной и принудительной циркуляцией отопительного контура, с температурой нагрева воды до 90 С, тепловая мощность 10 кВт, расход газа 1.13 м3/час, КПД 92%, вес 59 кг, срок гарантии 24 мес., площадь обогрева 100 м2, цена – 24тыс. руб. Стальные котлы оборудованы медной системой рекуперации с обходным каналом. Медный змеевик особой конструкции помещен в водяную полость, для выработки ГВС. Особенности конструкции: система рекуперации тепла с приемным баком, корпус, блок управления и защиты, воздухопровод, газоход, чехол для ветровой защиты. Конструкция позволяет установить агрегат на уровне пола возле стены. Контурные соединительные трубопроводы ГВС выполнены с одной стороны. Воздухозаборный канал проходит сквозь наружную стенку толщиной от 200 — 500 мм. Не допускается крепление на стенах в деревянном доме, без проведения пожарозащитных мероприятий.

Установка в квартире

При установке газовых отопительных приборов в таких условиях можно столкнуться со сложностями, отсутствующими в частном доме. В большинстве случаев на кухнях квартир имеются лишь вентиляционные шахты, не предназначенные для дымохода. В подобной ситуации лучше всего вывести коаксиальный газоотвод на фасадную часть здания.

Важно учесть, что его расположение должно быть выдержано на регламентированном расстоянии от существующих окон и иных выводов во избежание конфликтов с соседями. Для квартир, оборудованных дымоходным каналом, ситуация складывается значительно проще. В этом случае достаточно закрепить гофру на фланец прибора и вывести ее в имеющийся канал

Главное – избежать провисания гибкой трубы, чтобы не формировались контруклоны

В этом случае достаточно закрепить гофру на фланец прибора и вывести ее в имеющийся канал. Главное – избежать провисания гибкой трубы, чтобы не формировались контруклоны

Для квартир, оборудованных дымоходным каналом, ситуация складывается значительно проще. В этом случае достаточно закрепить гофру на фланец прибора и вывести ее в имеющийся канал. Главное – избежать провисания гибкой трубы, чтобы не формировались контруклоны.

Установку начинают с проведения всех необходимых замеров, подготовки инструмента и комплектующих, при этом монтаж дымохода в квартире и частном доме различаются.

В домах, как правило, устанавливаются наддувные газовые котлы, которые работают не только как водонагреватели, но и как отопительные устройства.

Общая длина всех горизонтальных участков дымохода не должна превышать 3 м. Дымоход вертикальный допускается монтировать с выступом в 1 м и уклоном в 30°, когда требуется обогнуть строительные конструкции.

Разрешается не более трёх поворотов трубы. При прокладке дымохода сквозь несгораемую стену, в ней делают проём определённой утверждённым проектом величины, а после того как труба уложена, зазор заполняют негорючим материалом.

Технология обустройства дымохода:

• Сварить трубу необходимой длины и конфигурации.
• В стене вырезать отверстие диаметра, превышающего диаметр трубы. В этот зазор установить гильзу, которая защитит стену от нагревания.
• Пространство между трубой и гильзой заполнить асбестом или керамзитом.
• Трубу закрепить опорным кольцом в месте пересечения перекрытий.

В квартире

При монтаже дымохода для квартир в многоквартирных домах часто сталкиваются с тем, что дымоходных шахт в них нет. Подключение газоотводов к вентканалам запрещено. Единственный способ решить проблему — установка более современной турбинной колонки с коаксиальным дымоходом.

При наличии дымоходного канала задача облегчается: трубу из гофры нужной длины закрепляют на выходное отверстие газового нагревательного прибора с помощью хомута. Второй конец трубы закрепляют в дымовом канале.

Для обустройства дымохода из других материалов важно заранее подготовить все детали и соединить их между собой, скрепив хомутами, и обработать герметиком
