Технология обустройства кровли из металла
Перед началом работ определитесь с видом крыши.
Устройство металлической кровли можно провести, имея соответствующие инструменты. На сегодняшний день такой вид кровли достаточно популярен, поскольку обладает такими преимуществами, как легкость в уходе, долговечность, маленький вес и экономически выгодные материалы для конструкции.
Обрешетка под покрытие из металла состоит из брусков 50х50 мм, а по коньку и карнизу укладывается доска. Для того чтобы обеспечить внутреннее проветривание кровли, обрешеточный шаг должен быть не меньше 250 мм. Все это препятствует образованию коррозии, что увеличивает срок эксплуатации кровли.
Если используется листовая сталь, то проводят раскрой листов, формируют картины и создают фланцы. Когда применяют другие металлические покрытия, то сначала проводят замеры и потом уже закрепляют материал. Кровлю из профнастила или металлической черепицы укладывают внахлест для того, чтобы избежать попадания влаги под покрытие. Затем лист закрепляется строго в прогиб волны при помощи гвоздей с резьбой и резиновой прокладкой.
Устройство листовой стали требует соединения на крышах с углом ската более 16 градусов картин одинарным фланцем, а с маленьким уклоном — двойным фланцем. Картины, которые соединены стоячим фланцем, располагают вдоль ската, а лежачим — параллельно коньку. В случае если кровельная поверхность накрыта полностью, гребень на крыше загибают. Устройство кровли из металла требует тщательного расчета картин и материала. Это даст возможность избежать создания зон риска на кровле, где может протекать влага, и неполномерной подгонки.
Способы монтажа гибкой черепицы
Фиксация мягкой кровли может быть выполнена с использованием различных крепёжных элементов, всё зависит от типа основания кровли.
Кровельные гвозди
Крепление кровельными гвоздями является наиболее распространённым способом и применяется в случае, когда основание выполнено из влагостойкой фанеры, досок или ОСП. Если подкровельное пространство будет утепляться, то кончики гвоздей окажутся скрытыми, поэтому возможность травмироваться во время нахождения на чердаке исключается. Таким способом можно крепить стартовую, рядовую и коньковую черепицу, а также подкладочный ковёр и доборные элементы.
Кровельные гвозди надо забивать строго перпендикулярно к поверхности гибкой черепицы
Монтаж гибкой черепицы производится с помощью гвоздей длиной 25–40 см с диаметром шляпки от 8 до 12 мм. Рекомендуется использовать не обычные стальные, а оцинкованные гвозди, так как у них значительно больший срок службы. Забиваются они молотком строго перпендикулярно обрешётке, шляпка должна прилегать к черепице. Плохо, когда шляпка утоплена в кровельном материале, и нехорошо, если между ней и мягкой черепицей остаётся зазор.
Для монтажа гибкой черепицы и всех доборных элементов на 100 квадратных метров кровли понадобится 10 кг гвоздей.
Для забивания гвоздей можно использовать нейлер — пневматический гвоздезабивной молоток. Он может иметь барабанную или реечную конструкцию. Применяются гвозди с никелированным покрытием, у них также широкая шляпка.
Использование автоматического гвоздезабивателя (нейлера) заметно ускоряет процесс крепления кровельного покрытия
Саморезы с пресс-шайбами
Кровельные саморезы — это не такой распространённый для мягкой кровли вариант, как гвозди, но в некоторых случаях ему нет альтернативы. Их применяют для фиксации гибкой черепицы на основание из ламинированной фанеры. В этом случае фанера также выступает и внутренней отделкой чердака. Обычно такой способ применяется при создании крыши на террасе или в беседке. Использовать гвозди нельзя, так как их сложно забивать в этот материал — они могут его разрушить.
При помощи саморезов черепицу обычно крепят к ламинированному основанию на беседке или террасе, где оно одновременно выступает и внутренней отделкой
При выборе саморезов надо учитывать, что их длина должна быть немного меньше толщины фанеры. Саморезы с пресс-шайбами также надо использовать, когда основание сделано из тонких досок, так как гвозди могут их расколоть.
Скобы
Скобы рекомендуется применять в тех же случаях, что и саморезы, но следует иметь в виду, что в ламинированную поверхность они заходят плохо. Такой вариант подойдёт для монтажа черепицы на беседке, навесе или собачей будке, но для основного здания его лучше не использовать, так как это не очень надёжное крепление.
На жилом здании крепить гибкую черепицу при помощи скоб не рекомендуется, поскольку этот способ не обеспечивает достаточной степени надёжности
Строительный фен
Наплавление строительным феном применяют в том случае, когда нельзя использовать гвозди или саморезы. Обычно такой монтаж мягкой кровли используется при покрытии кованых козырьков или других поверхностей, когда в качестве основания выступает лист металла или тонкая фанера. Строительный фен может применяться только для той гибкой черепицы, которая имеет самоклеящуюся основу.
Строительным феном можно крепить только ту черепицу, которая имеет самоклеящееся основание
Монтаж гибкой черепицы с применением строительного фена является сложным и трудоёмким процессом, который требует наличия профессиональных навыков и опыта работы.
Инструмент для монтажа крыши из гибкой черепицы
Чтобы можно было приступить к выполнению работ, надо приобрести все необходимые материалы и инструменты:
- стартовые, рядовые и коньковые элементы;
- подкладку;
- мастику;
- шпатель;
- герметик;
- крепёжные элементы: гвозди, шурупы или скобы;
- ножницы по металлу для разрезания доборных элементов;
- карнизные и фронтонные планки;
- ендовый ковёр;
- кровельный нож для разрезания гибкой черепицы;
- измерительные инструменты;
- отбивочный шнур или мел;
- строительный фен.
Перед тем как приступить к выполнению работ, надо убедиться, что все материалы совместимы и имеют одинаковый оттенок.
Подготовительные работы перед монтажом мягкой кровли
Подготовка состоит из нескольких шагов:
- если необходимо, то демонтаж старого покрытия;
- монтаж обрешёточного каркаса;
- укладка теплоизоляционного, пароизоляционного, гидроизоляционного слоёв;
- возведение сплошного основания.

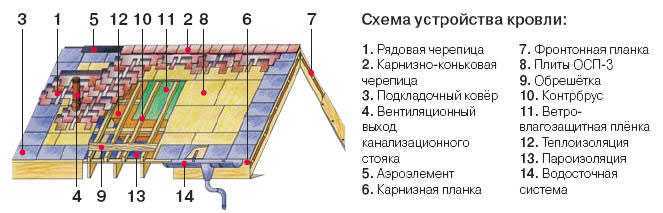

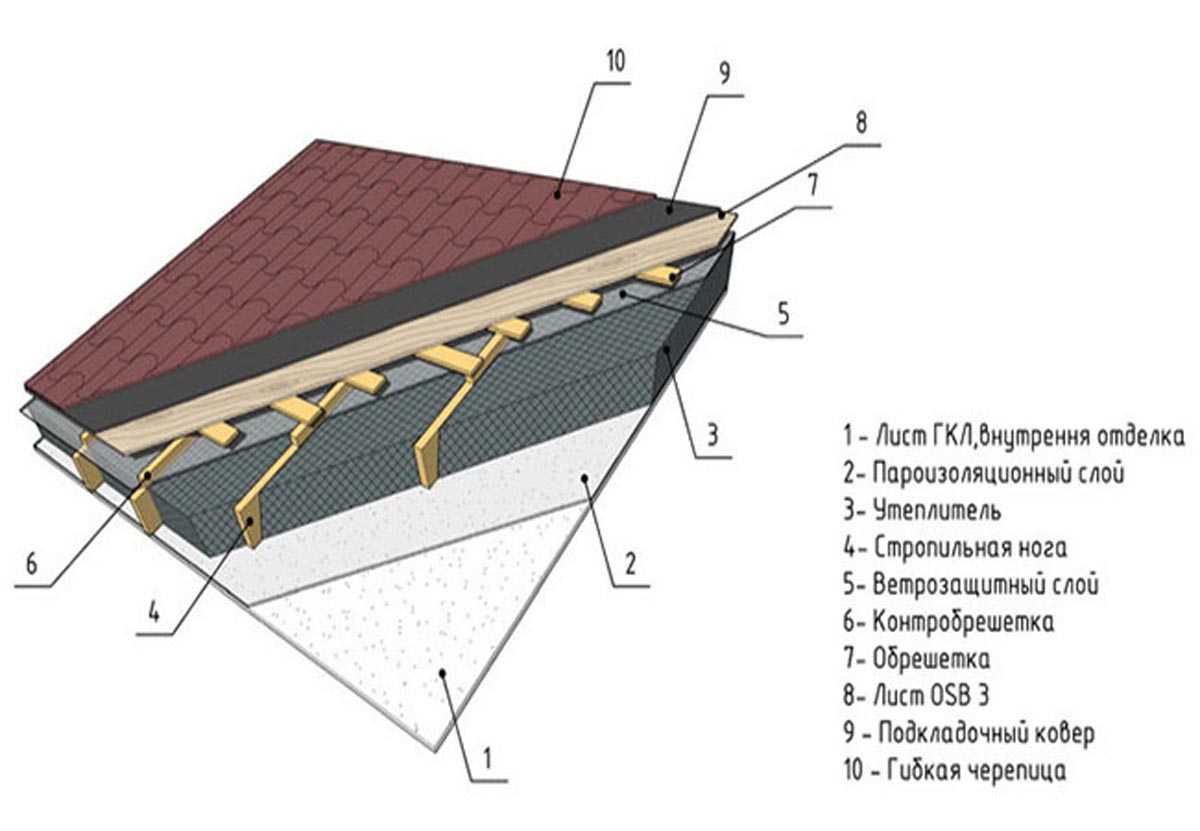

Монтаж тёплого кровельного пирога выполняется в такой последовательности.
Монтаж пароизоляции
Установленный пласт плёночной мембраны отведёт конденсат от утеплителя и не допустит проникновения паров воздуха внутрь теплоизоляции
Важно при укладке правильно сориентировать материал в пространстве. Со стороны чердака должен находиться ворс, фольгированная сторона либо чёрное напыление
Деревянные планки применяются для крепежа горизонтальных пароизоляционных полотен к стропильным ногам. В зависимости от того, какой применяется материал для внутренней отделки, такой будет и шаг.
Например, для вагонки из дерева или пластика шаг между рядом расположенными рейками составляет не больше 0,6 метра. Когда используется в основе OSB или фанера, то шаг увеличивают на 10–20 см.
Укладка теплоизоляции и гидроизоляции
Пространство между стропилами заполняют плитным или рулонным утеплителем, поверх которого раскатывают супердиффузионную мембрану. Её монтируют подобно пароизоляции — по направлению снизу вверх, оставляя провис между стропильными ногами в 2–3 см для вентиляции. При этом напуск верхнего полотнища на нижнее должен составлять не менее 10 см, чтобы не допустить протечек конденсата в утеплитель.
Места стыков соседних полотен проклеиваются скотчем, после этого гидроизоляция крепится к стропилам при помощи деревянного контрбруса размерами 50×50 мм. Благодаря контрбрусу и получают вентиляционный зазор в 5 сантиметров между теплоизоляцией и верхними пластами кровельного сооружения.
Установка обрешётки
На контробрешёточный брус набивают шаговую обрешётку, а сверху неё — материал сплошного настила. Толщина плит зависит от интервала между обрешёточными рейками и определяется по таблицам и графикам.
Ведь на обустройство примыканий, ендов, карнизов, проходку труб уходит не так много времени и минимум усилий кровельщика.
Но, с другой стороны, потребуется сплошная обрешётка из-за гибкости битумной черепицы. Ведь гнущиеся гонты должны полностью опираться на твёрдое ровное основание. Обустроить сплошную обрешётку перед укладкой гибкой кровли можно:
- из влагостойких фанерных листов с маркировкой ФСФ;
- из плит OSB-3, которые рекомендуемы из-за бюджетной цены и достаточно хорошей прочности;
- из шпунтованной либо обрезной доски, с влажностью не более 20%. Доска монтируется в разбежку по типу кирпичной выкладки.
Главное, чтобы не было крестообразных соединений. Слабые места плитных состыковок должны равномерно распределиться по контробрешетке. В швах надо оставлять зазоры в 2-3 миллиметра. Они необходимы для свободного смещения стропильной системы при колебаниях температур.
Толщина сплошного основания под гибкую кровлю:
Плитный материал надо укладывать вразбежку. Кроме того, нельзя забывать о тепловых зазорах в 5 мм.
Для холодной крыши достаточно обустроить обрешётку и дощатое основание. В остальных элементах нет необходимости, так как данная конструкция кровельного пирога максимально упрощена.
Характеристики битумной черепицы
Данная разновидность мягкой кровли — это многослойное накрытие для скатных крыш. Для производства битумной черепицы применяют нетканый стеклохолст, базальтовый гранулят и хорошего качества битум.
Стеклохолст – это основной слой материала. Стеклохолст устойчивый к гниению, наделён высокой прочностью, обладает к механическим нагрузкам хорошей стойкостью.
При производстве мягкой кровли стеклохолст пропитывается окисленным битумом высокого качества. Сформированный пропиткой промежуточный слой придаёт покрытию водонепроницаемость. За счёт особых качеств модифицированного битума стеклохолст устойчивей к воздействию высоких температур, сильных морозов, температурных перепадов.
При изготовлении битумной черепицы на пропитавшийся разогретым битумом стеклохолст наносятся базальтовые гранулы. Базальтовый гранулят составляет защитный, поверхностный слой, устойчивый к воздействию влаги, температурным перепадам, ультрафиолетовому излучению, другим атмосферным факторам
Посыпка базальтовыми гранулами определяет внешний вид гонта. Чтобы битумная черепица приобрела определённый рисунок на своей поверхности, используют раскрашенный в различные цвета и оттенки базальтовый гранулят.
Часть производителей битумной черепицы вместо стеклоткани использует полиэстеровое полотно. Также вместо базальтовых гранул часто используется сланцевая крошка в качестве защитного верхнего слоя.
Снизу плитки покрываются слоем клея, который закрывается защитной плёнкой. В некоторых вариантах на нижнюю поверхность наносят мелкофракционную минеральную посыпку — тогда клеящий пласт представлен широкой полосой в верхней части плитки.
Известные производители
Ниже приведен перечень компаний-производителей битумной черепицы, которые пользуются самым большим спросом.
IKO
Производство находится в Бельгии, Словакии, Канаде. Основное сырье для черепицы ‒ мягкий битум.
Формы для отлива материала разработаны в собственной лаборатории.
Выбор цветов очень большой. Цены на продукцию на среднем уровне.
DOCKE
Представляет собой группу компаний, у которых в России есть два завода. Начало деятельности ‒ 2005 год. Официальные представительства есть в каждом регионе страны.
Для создания элементов мягкой кровли используют СБС-модифицированный, окисленный битум.
На бюджетные варианты продукции гарантия 20 лет, на дорогие ‒ 50 лет.
ТехноНИКОЛЬ (Shinglas)
Объединение предприятий изготавливает битумную черепицу под торговыми марками ТехноНИКОЛЬ Shinglas (Шинглас), Tilercat.
В продаже есть как однослойные, так многослойные элементы кровли. Выпускаются несколько модельных рядов черепицы. Качество высокое.
Срок гарантии на отдельные виды черепицы достигает 50 лет.
Icopal
Крупная финская компания-производитель. Основа материала ‒ СБС-модифицированный битум. Собственные формы для отлива. Ассортимент цветов. Цены на среднем уровне.
Tegola
Производство ‒ Италия. Начало деятельности компании ‒ 1973 год. Постоянно держит лидирующие позиции по объему продаж в Европе. Официальные представительства, производство есть в 73 странах, в России – в Рязанской области.
Особое внимание уделяется декорированию гонтов. Есть гонты с разными видами напылений, что позволяет оформлять постройки в разных стилях (кантри, шале, прованс)
Цена доступна
Цена доступна.
CertainTeed
Американская компания-изготовитель. Готовая продукция есть в продаже и на российском рынке. Модельный ряд черепицы по форме и цвету не имеет аналогов среди конкурентов. Цены высокие.
Katepal
Катепал ‒ крупная финская компания-производитель мягкой кровли. В продажу поступает под торговой маркой Ruflex. Начало работы ‒ 1949 год.
При создании гонтов применяется битум повышенной морозостойкости. Производится и многослойная черепица, но по ассортименту в разы уступает итальянскому заводу.
Подготовка основания
Черепица Шинглас должна укладываться только на правильно подготовленное основание. И все материалы, которые использовались для создания крыши, должны отвечать СНиП. Шаг между стропилами будет зависеть от нагрузок, которые будет испытывать кровля. Он может варьироваться от 60 см до 1,5 м. Толщина настила из дерева будет зависеть от того, какой шаг между стропилами был выдержан.
Подготовка основания для монтажа гибкой черепицы
Таблица. Зависимость толщины настила от шага между стропилами.
| Шаг между стропилами, см | Толщина деревянной доски, мм | Толщина фанеры или листов ОСП, мм |
|---|---|---|
| 30 | — | 9 |
| 60 | 20 | 12 |
| 90 | 23 | 18 |
| 120 | 30 | 21 |
| 150 | 27 | 37 |
Если для создания обрешетки используется доска обрезная, то зазор между отдельными элементами должен составлять 1-5 мм
Также, используя доску, важно проследить, чтобы годичные кольца, которые хорошо видны на ее торцевой части, «смотрели» скругленной частью вверх
Настил, изготавливаемый из листового материала, должен иметь разбежку между швами отдельных щитов. Крепеж производится саморезами. Если сборка основания производится в зимнее время года, то пространство между листами не должно быть менее 3 мм – летом дерево начнет расширяться и при недостаточной ширине зазоров кровля начнет деформироваться.
Для крепления настила используются саморезы
Доски для сплошной обрешетки. Калькулятор расчета
Чтобы основание служило долгие годы, важно обеспокоиться и созданием вентиляции. Ее обеспечить могут три элемента: каналы, проходящие над теплоизоляционным материалом, отверстия для притока воздушных масс извне и вытяжные отверстия, которые располагаются в верхней части всей конструкции кровли
Высота продуха каналов, проходящих над теплоизоляционным слоем, должна быть минимум 5 см, если угол наклона ската кровли – более 20 градусов. Если угол меньше, то высота увеличивается до 8 см.
Оборудование для кровельных работ
В процессе монтажа металлической кровли потребуется оборудование для производимых работ, которое так же важно, как и инструменты. Оно способствует экономии как сил, так и времени. В первую очередь это различные электрические инструменты:
В первую очередь это различные электрические инструменты:
- электрорубанок и электропила, необходимые для монтажа обрешетки и стропильной системы;
- электродрель, которая пригодится для завинчивания элементов крепежа.
Для монтажа фальцевой кровли обязательно потребуется прокатный станок, позволяющий производить картины по всей длине ската, за исключением соединений по горизонтали. Зачастую при устройстве кровли пользуются газовыми горелками, которыми подогревается материал и поверхность кровли в холодное время года либо которые используют для укладки на кровле мастичного горячего покрытия. Газовая горелка обеспечивает разогрев материала до необходимой технологической температуры. Многоэтажное строительство требует установки кровельного крана, с помощью которого поднимаются металлические и деревянные конструкционные элементы крыши и покрытий кровли.
Высококачественный инвентарь, материалы и оборудование для монтажа кровли вкупе с профессионализмом кровельщиков обеспечат создание надежного покрытия с длительным эксплуатационным сроком.

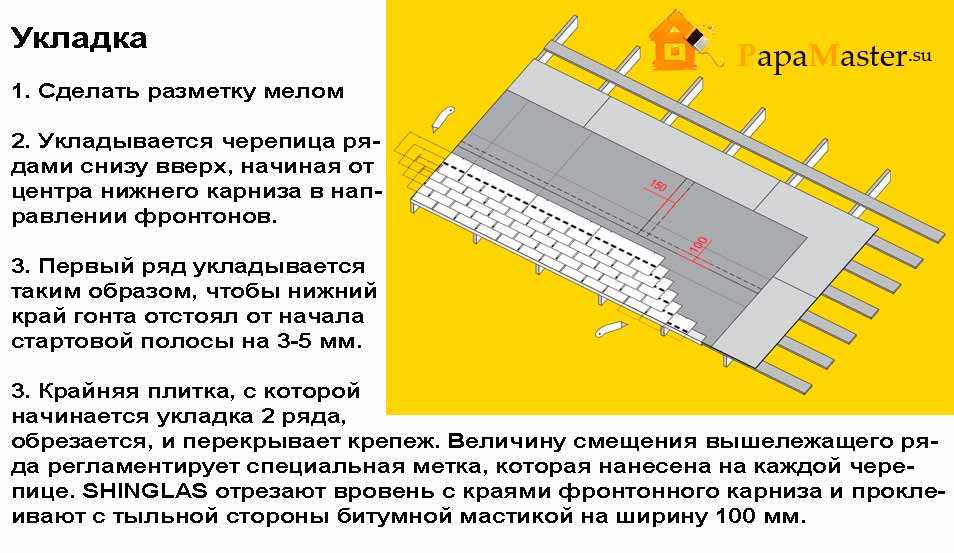

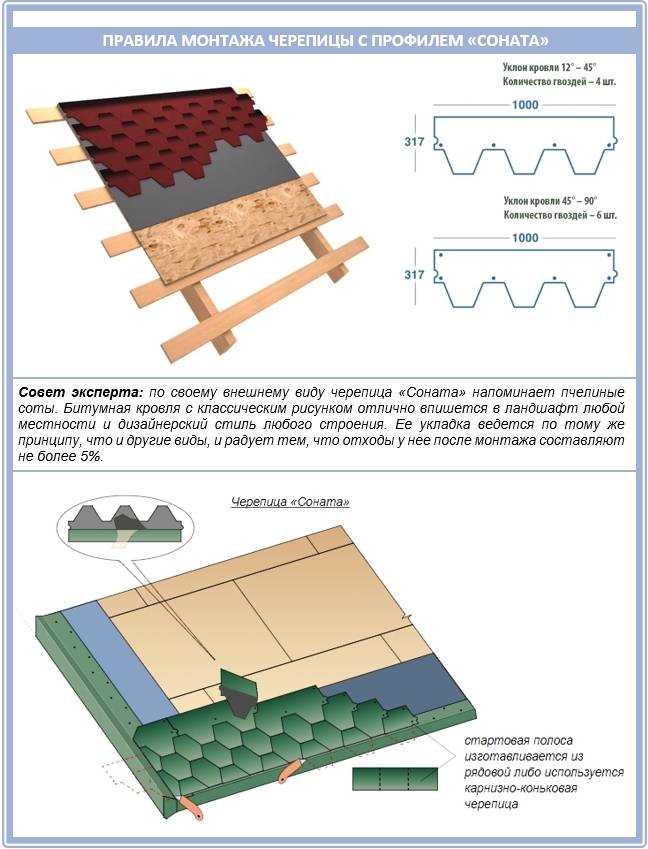

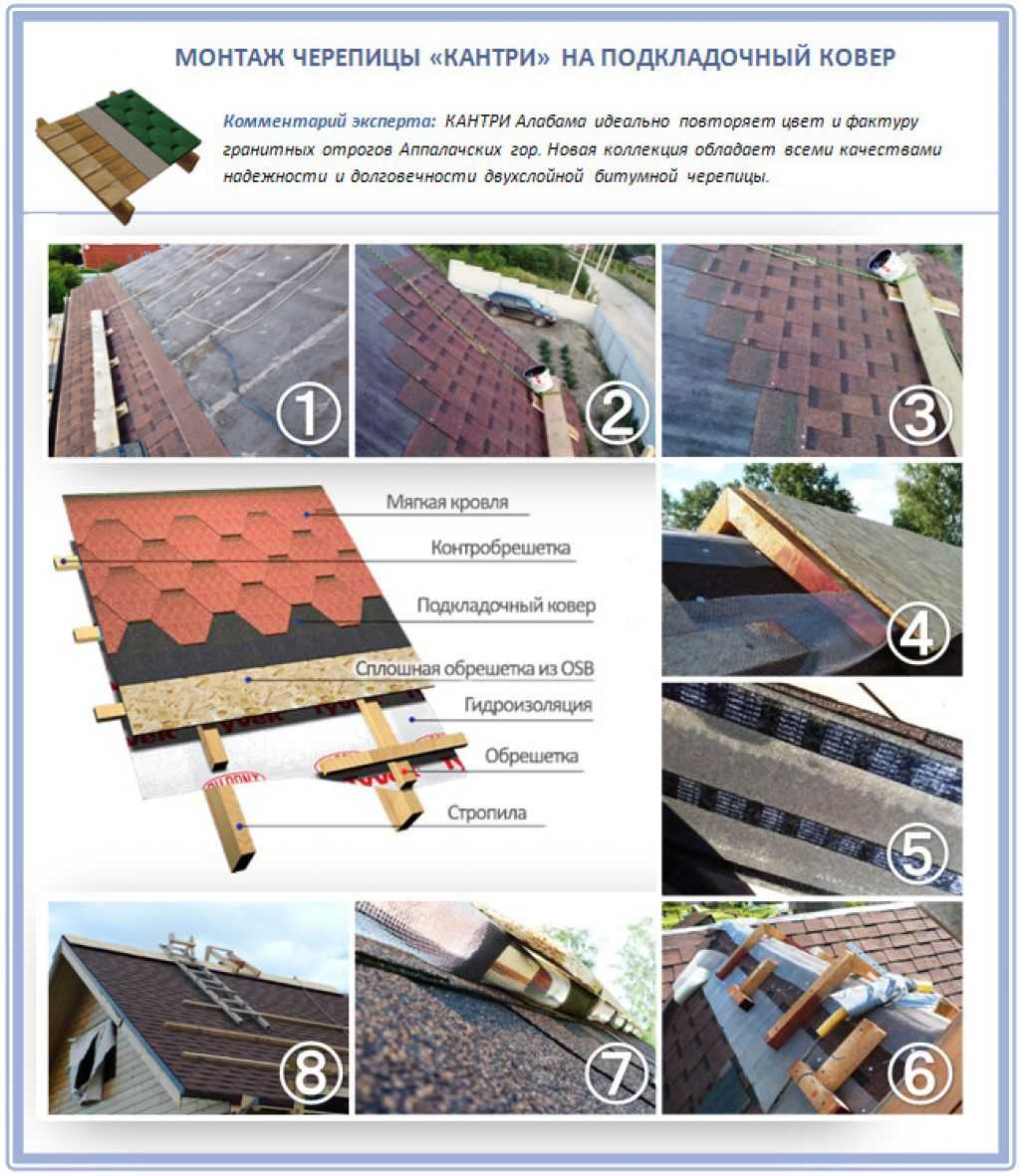

Укладка гибкой черепицы
При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: «Монтаж мягкой черепицы — необходимые материалы «). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.

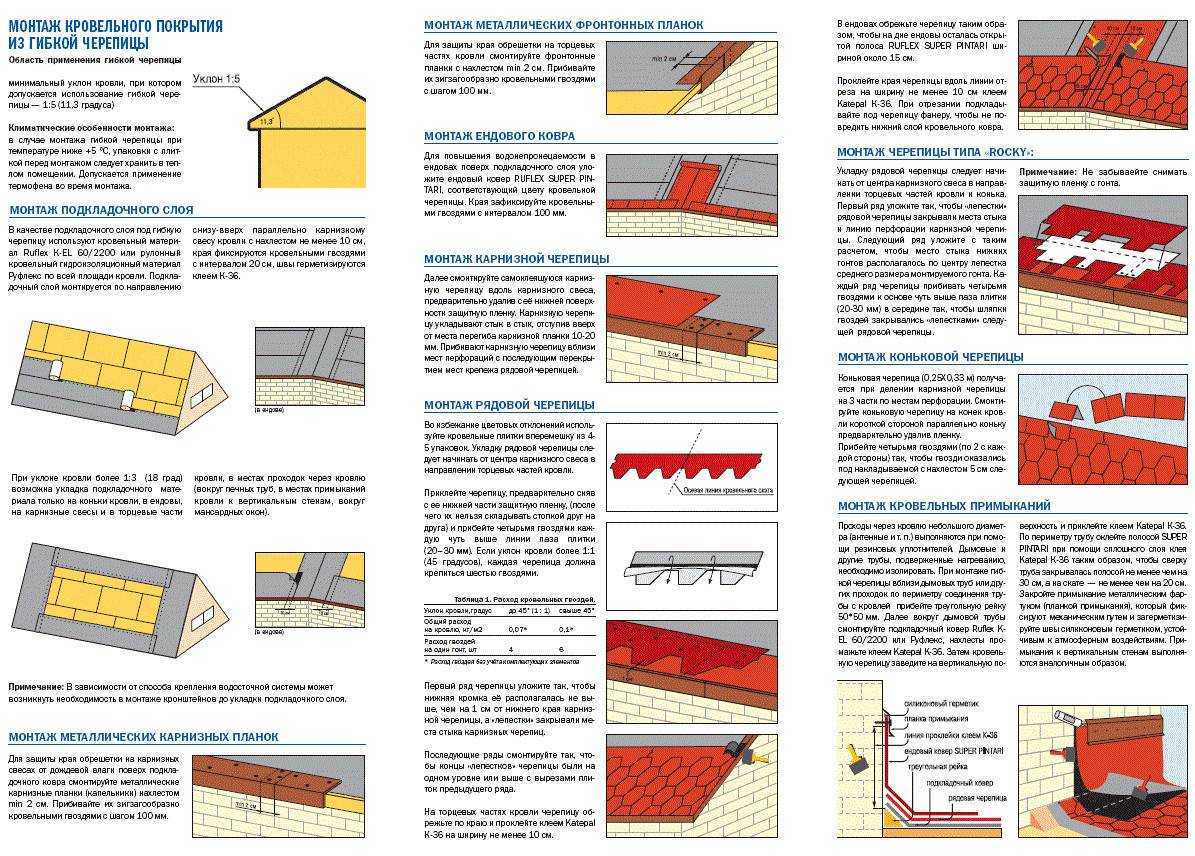

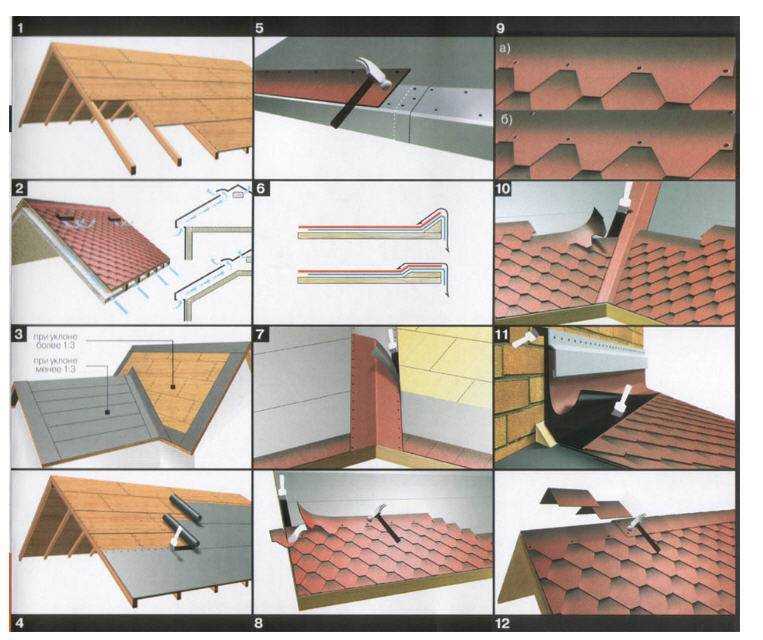

Рекомендуемая инструкция по монтажу гибкой черепицы:

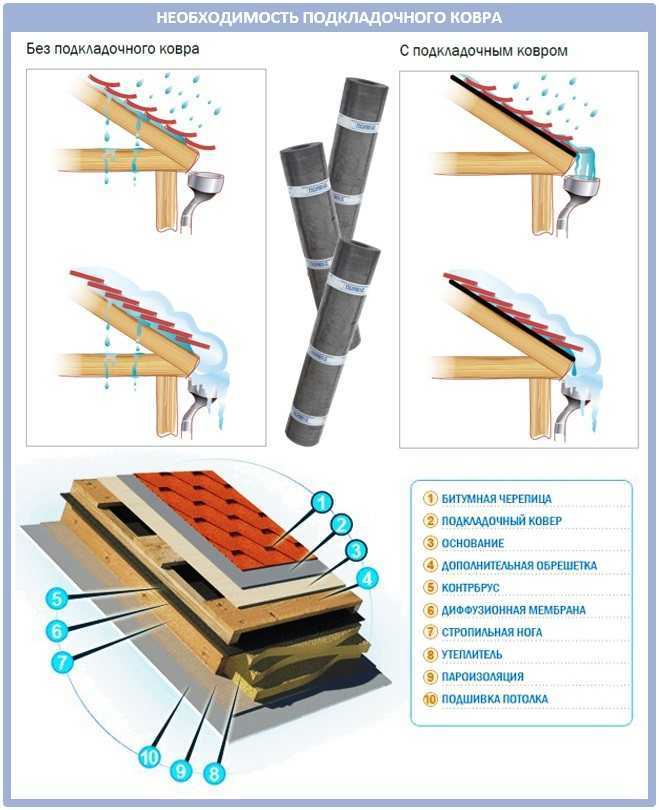

- Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши:
— карниз; — фронтонный свес ; — ендовы; — конек; — места излома кровельного ската.
При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров
Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги. Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание
Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров
Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.
Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока. Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий. Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.
Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж «). После окончания укладки покрытия основание нужно еще раз обработать мастикой.
