Взгляд изнутри: кровельный пирог под металлочерепицу

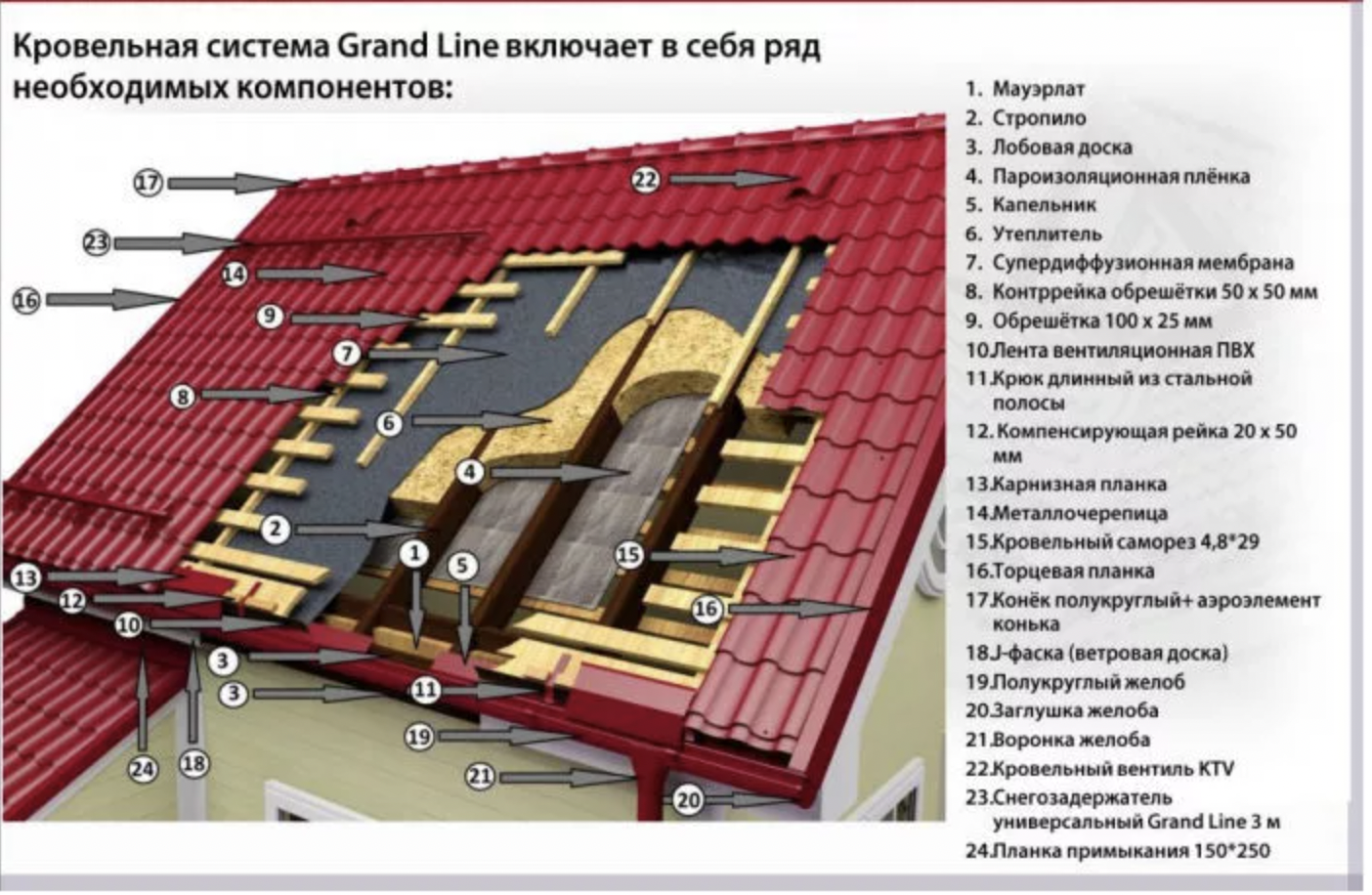

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

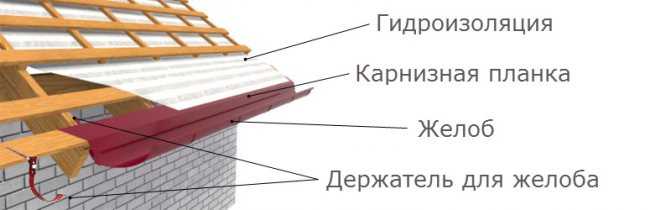

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько. Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

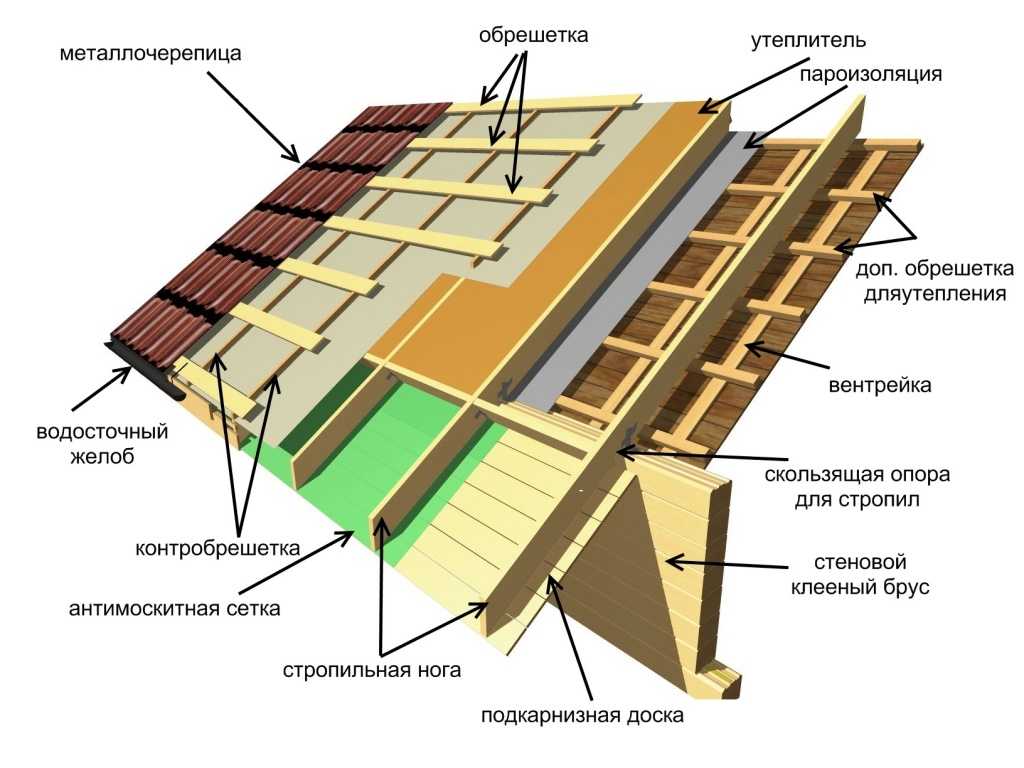

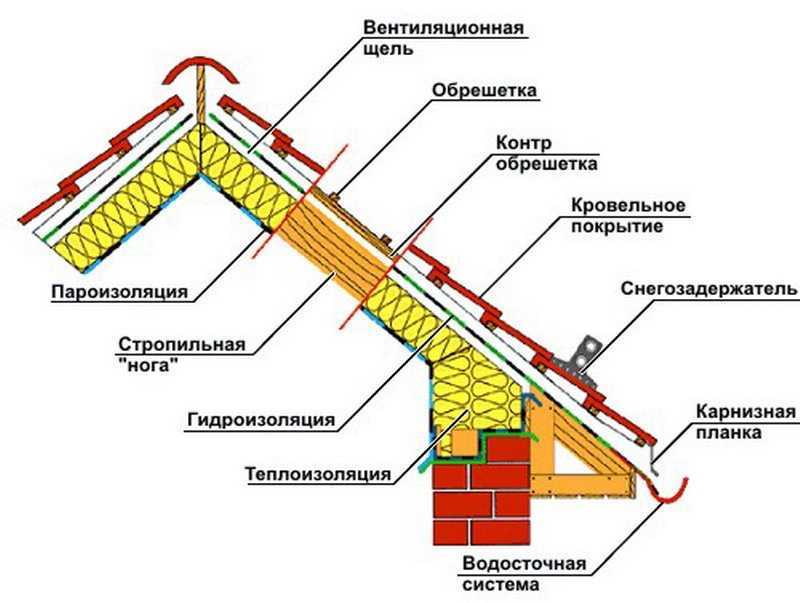

Функциональные слои кровельного пирога

На каждый из слоев «пирога» кровли из металлочерепицы возложены определенные функции, которые в комплексе обеспечивают высокое качество, эффективность и долговечность кровельной системы. Рассмотрим подробнее функциональные особенности каждой позиции.

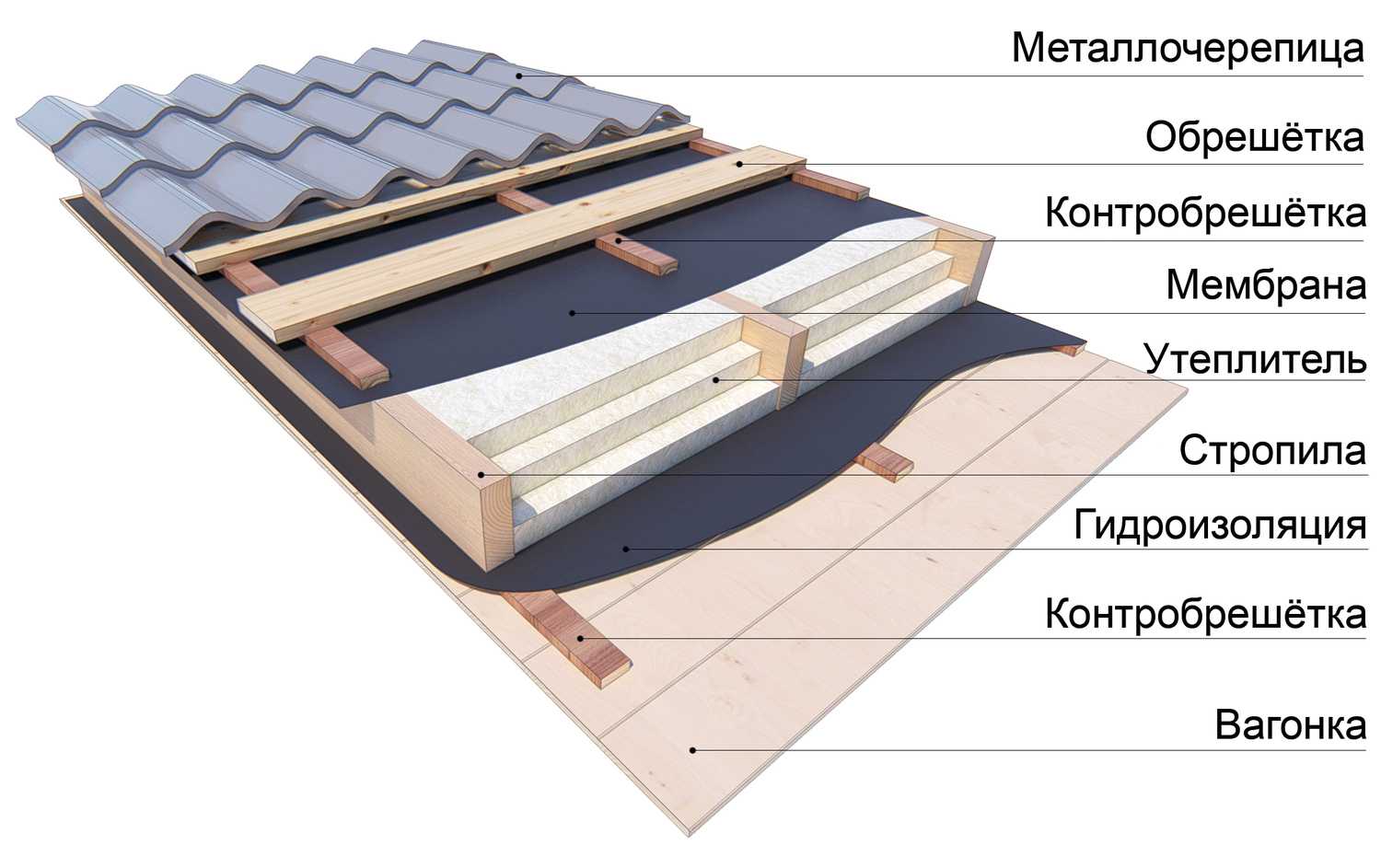

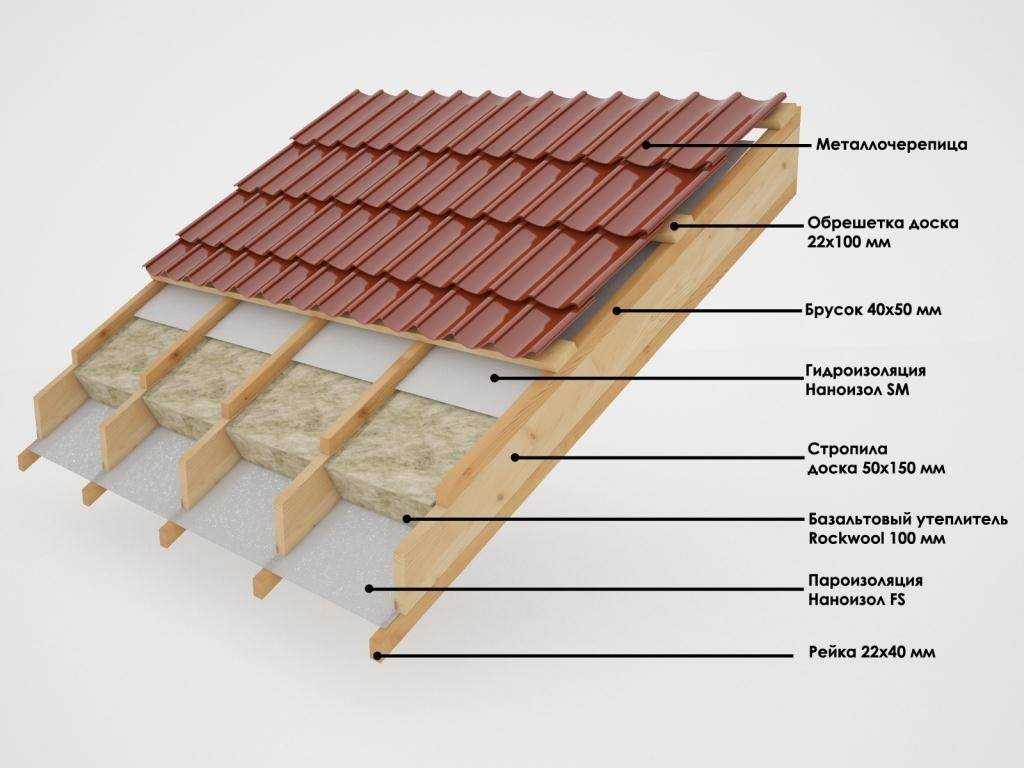

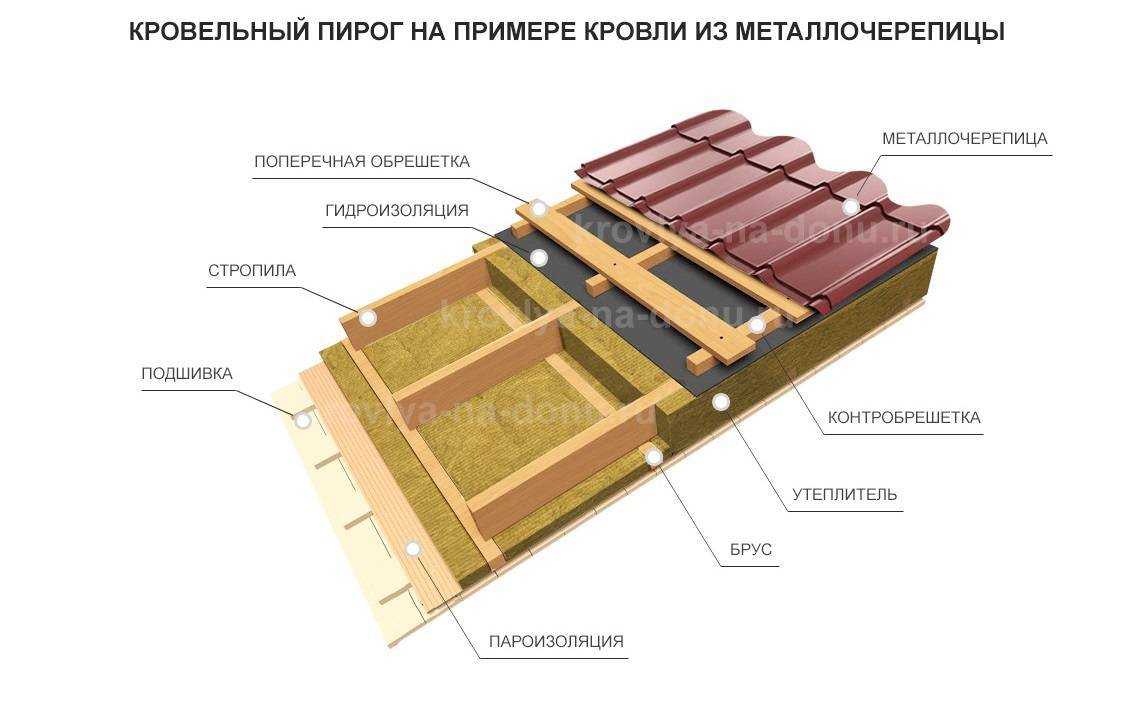

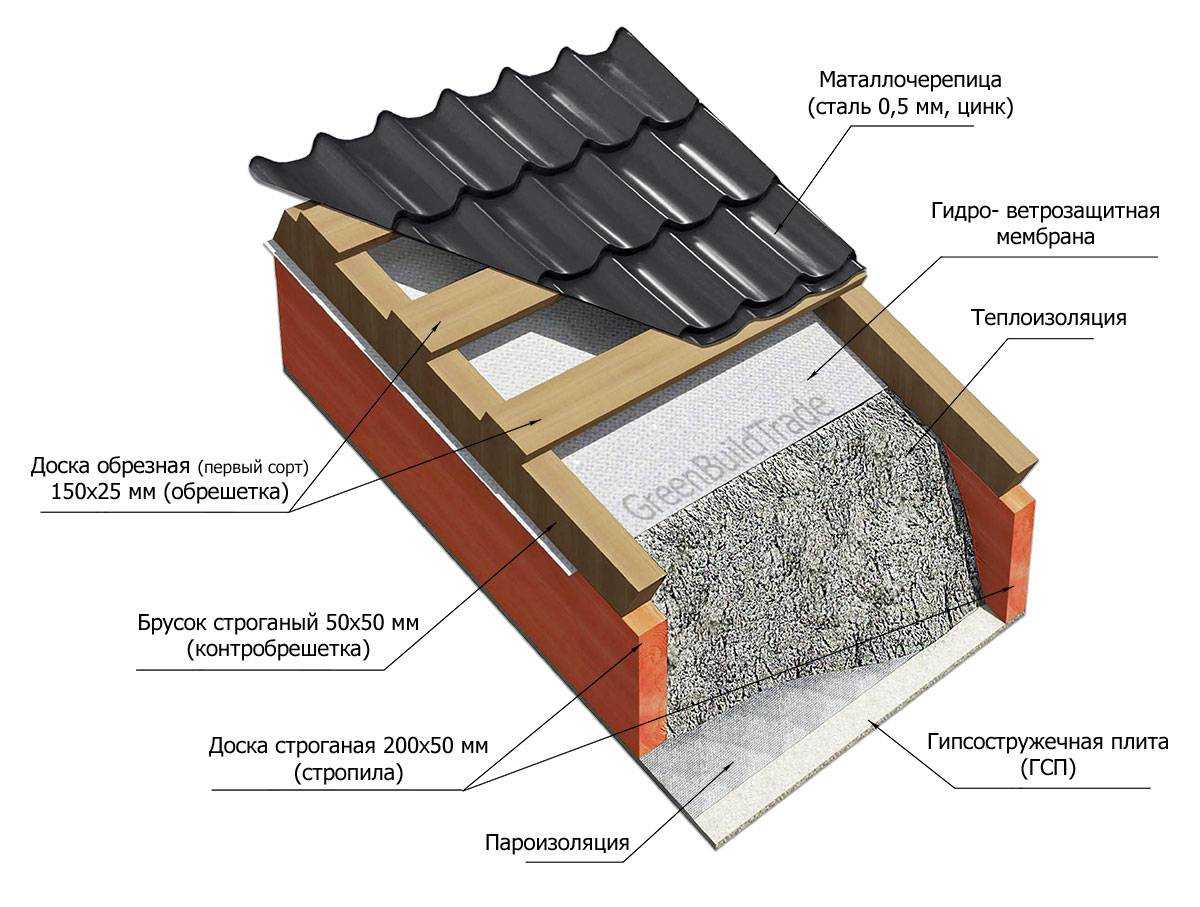

Рисунок 5. Схема «кровельного пирога»

Внутренняя обшивка

Внутренняя подшивка, как правило, выполняется только при обустройстве жилого мансардного этажа, холодная крыша в отделке не нуждается. В качестве обшивки может выступать как черновой (OSB, гипсокартон, обрезная доска), так и финишный отделочный материал (вагонка, пластиковые или МДФ панели и т.д.). Крепление производится непосредственно к стропильным ногам.

Фото 6. Внутренняя подшивка стропильной системы вагонкой

Пароизоляция

Пароизоляционная мембрана предупреждает проникновение теплого воздуха в зимний период в теплоизоляцию, что приведет к образованию конденсата и потери теплоизоляционных свойств. Фиксируется материал строительным степлером к стропилам изнутри чердака

При этом важно обеспечить герметичность слоя – отдельные куски пленки соединяются между собой с применением специального двустороннего скотча и с обеспечением нахлеста не менее 100 мм.

Фото 7. Монтаж пароизоляции

Утеплитель

Тепло- и звукоизоляционный материал сокращает теплопотери и минимизирует уровень шума, поступающего с улицы, а также помогает избегать образованию сосулек. Минераловатные плиты укладываются в пространство между стропилами, поэтому перед устройством стропильной конструкции нужно детально все продумать.

Фото 8. Утепленная минватой стропильная система

Оптимальный шаг между центральными осями стропильных ног – 600 мм. Это обеспечит плотное размещение плит минеральной ваты, стандартная ширина которых составляет 600 мм, между стропилами. Зазоров не должно быть ни между минватой и элементами стропильной системы, ни между самими плитами утеплителя.

При использовании полужестких плит достаточно установить их враспор между деревянными элементами. Если применяется мягкий материал, его необходимо дополнительно фиксировать – это можно сделать путем натягивания капроновой нити или тонкой мягкой проволоки.

Фото 9. Крепление минваты капроновой нитью

Гидроизоляция

Ветро- и гидроизоляционная мембрана предотвращает выдувание ветром минераловатного утеплителя и исключает риски попадания влаги (при наличии мелких протечек) на теплоизоляционный материал. Укладывает с наружно стороны стропильной системы, крепится степлером к стропилам, между собой соединяется с нахлестом не меньше 100 мм при помощи двустороннего скотча.

Фото 10. Укладка гидроизоляционной мембраны

Обрешетка и контробрешетка

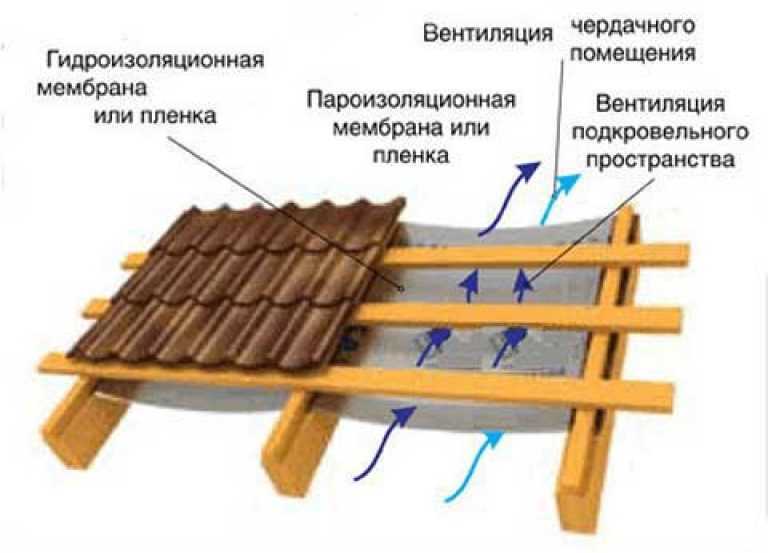

Контробрешетка нужна для создания вентиляционного зазора между кровельными листами и гидроизоляционной мембраной. Циркуляция воздуха обеспечит эффективное отведение конденсата, который может скапливаться на внутренней поверхности металлочерепичных листов. Для этого чаще применяются бруски сечением 50х50 мм, которые набиваются вдоль по стропилам уже поверх гидроизоляционной мембраны.

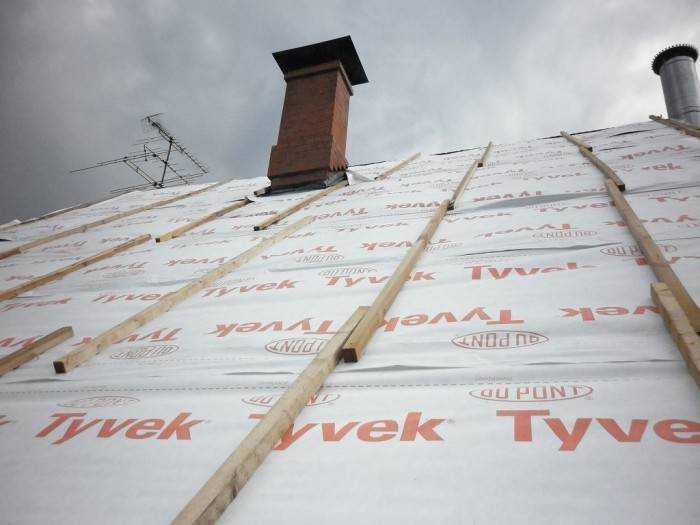

Фото 11. Монтаж контробрешетки

Обрешетка служит основой для укладки металлочерепицы. Сооружается из досок толщиной от 25 до 32 мм и шириной 100 мм, которые крепятся на бруски контробрешетки в перпендикулярном по отношению к ним положении. Шаг их монтажа определяется с учетом типа профиля металлочерепичных листов, а именно – длины волны, которая обычно составляет 350 мм.

Фото 12. Устройство обрешетки под металлочерепицу

При этом учитывайте, что нижняя от карниза рейка должна быть выше остальных (толщина примерно 50 мм), поскольку в этом месте кровельное покрытие будет фиксироваться не в спаде под волной, а на ней. Возле конькового узла доска тоже должна иметь большую толщину (определяется по факту).

Молниеприёмная сетка в пироге кровли

Нередко по старинке молниеприёмную сетку на плоских конструкциях монтируют в пироге кровли под утеплителем. Скажем сразу — толку от такой молниезащиты ноль:

• расположение молниеприёмника вблизи арматуры железобетонных плит или несущего металлопрофиля бессмысленно, поскольку вполне вероятно перекрытие тока молнии на металлические элементы;
• укрывной материал и кровельное оборудование в таком случае остаются незащищёнными и могут пострадать от удара молнии.

Правильно обустроенная молниезащита — сетка из полупроводников, соединённая с молниеприёмниками, возвышающимися над кровельным покрытием. Такое устройство обеспечивает много путей растекания заряда молнии, чем понижает вероятность пробоя тока молнии на электроустановки и электропроводящие заземлённые части здания.

На плоских крышах держатели просто утяжеляются без дополнительной фиксации саморезами к основанию, а на скатных кровлях требуется надёжный крепёж

Многие советуют изготавливать молниезащиту самостоятельно. Дело, конечно же, хозяйское, однако с заводской комплектацией самодельная сборка по долговечности, надёжности и технологичности, естественно, не сравнится. Тем более что новые разработки в области молниезащиты позволяют уже сегодня оборудовать молниезащитные сетки, значительно возвышающиеся над покрытием. Это защитит дорогостоящее оборудование, обеспечивающее всю жизнедеятельность дома.

В заключение один совет — не экономьте на устройстве кровельного пирога. Любое нарушение технологии приведёт к непредсказуемым последствиям, меньшее из которых — потери тепла и увеличение энергозатрат, в результате чего вы будете отапливать улицу. Лишь качественные материалы, строгая очерёдность, соблюдение инструкций и нормативов — залог долголетия крыши без дополнительных расходов на её обслуживание и ремонт.

Напыление ППУ: добиваемся качества

Вот что вы можете получить в результате неграмотного напыления ППУ: резкий запах, корка на утеплении легко проваливается под пальцами, и никаких теплоизолирующих свойств. В чем проблема? Это расслоилась пена, и одно вещество лежит своим слоем, а реагент, который как раз и издает токсичный запах, прямо под ним. Такое происходит, когда в установке заканчивается одно из двух соединяемых веществ, но техника не успевает среагировать. Грамотная бригада сразу же счищает не получившийся участок, а шабашники – быстро накрывают новым слоем, чтобы прикрыть. А ремонт придется делать гораздо позже, пока жители дома не надышутся изоцианатом и кто-нибудь не догадается, что проблема – в утеплении крыши.

На самом деле беда как раз в оборудовании. Ведь ППУ – не готовый продукт, который можно приобрести в магазине и сразу нанести на скаты крыши. Его составляют из двух компонентов, которые в станции соединяются в одно целое вещество уже с совсем другими свойствами. А дешевое оборудование не позволяют активировать все компоненты ППУ, и итоговое утепление никак нельзя назвать качественным. Конечно, все это вы на глаз не определите в процессе утепления, но результаты не заставят себя ждать.

Как вариант утеплить крышу можно пеноизолом, похожим по свойствам на ППУ материалом. Так утепляют стены:

А вот так – чердачное перекрытие:

Cool Roofs — Metal Черепица и черепица, стоячий фальц, открытые крепления

40 лет гарантии

Многие считают, что 40-летняя черепица прослужит 40 лет. К сожалению, большинство этого не делает. Черепица по-прежнему уязвима для многих элементов.

Энергоэффективный и долговечный

Независимо от того, выберете ли вы DECRA или один из стилей металлической кровли с вертикальными панелями, знайте, что все они энергоэффективны, долговечны и требуют минимального обслуживания.

Ведущий монтажник металлических кровельных систем

Наш опыт предлагает вам более высокий уровень обслуживания клиентов и дает вам уверенность в том, что ваша металлическая крыша будет установлена ​​качественно и профессионально.

ВЫ ГОТОВЫ К ПРЕОБРАЗОВАНИЮ?

СВЯЖИТЕСЬ С НАМИ

Магазин качественных металлических крыш

Если ваше представление о металлической кровле — это старые жестяные крыши амбаров прошлых лет, то позвольте нам показать вам обновленные металлические крыши сегодняшнего дня. Металлическая кровля прошла долгий путь за эти годы, чтобы стать стильной, неприхотливой в уходе, долговечной и многое другое. Взгляните на различные металлические крыши, которые мы установили, и убедитесь сами, как металлическая крыша может улучшить красоту дома, на котором она установлена. Ваш дом — это ваш самый ценный актив, и это инвестиция, которую стоит защищать. Металлическая крыша — это эффективный способ не только защитить стоимость вашего дома, но и увеличить общую стоимость. Высокая производительность, энергоэффективность и доступная металлическая кровля обеспечивают долговечность, что делает ее последней крышей, которую вам когда-либо понадобится установить в вашем доме.

«Один и готово»

Cool Roofs предоставляет своим клиентам информацию и рекомендации, чтобы помочь им выбрать продукт, который лучше всего подходит для их дома; будь то стиль вертикальной панели или металлические панели, выполненные в виде черепицы или тряски. Многие считают, что 40-летняя черепица прослужит 40 лет. К сожалению, большинство этого не делает. Черепица по-прежнему уязвима для насекомых, плесени, гнили и других элементов. Пришло время перестать тратить лишние деньги на повторную установку черепицы и вместо этого обратиться к Cool Roofs для вашей новой металлической кровельной системы; кровля на века!

Что говорят наши клиенты

Ваши варианты Cool Roof

Cool Roofs предлагает широкий выбор металлических кровель. Мы поможем вам выбрать тот, который наилучшим образом соответствует вашим потребностям и желаемой эстетике. Независимо от того, какой стиль кровли вы выберете, Cool Roofs предоставит вам качественные металлические кровельные материалы и профессиональную установку.

Cool Roofs является авторизованным дилером металлических кровельных систем DECRA, который предлагает следующие варианты:

• Черепица XD
• Встряхнуть
• Встряхнуть XD

• Плитка
• Плитка для виллы

Кровельные системы DECRA изготовлены из стали с каменным покрытием и имеют 50-летнюю гарантию. Цвета варьируются в зависимости от стиля, который вы выбираете для своей крыши.

Cool Roofs также предлагает два типа вертикальных металлических кровель с 40-летней гарантией.

Открытый крепеж Металлическая кровля

Этот выбор вертикальных панелей включает панели 29 калибра, основные ребра которых находятся на расстоянии 9 дюймов от центра к центру и имеют высоту три четверти дюйма. Этот стиль поставляется в различных цветовых вариантах, которые имеют рейтинг Energy Star.

Металлическая кровля со стоячим фальцем

Этот набор вертикальных панелей представляет собой систему скрытого крепления 26 калибра, имеющую конструкцию «Snap-Lock».

Вентиляция чердака

К вентиляции чердачного пространства существуют два требования:

• Достаточная площадь отдушин. Так, если площадь кровли менее 300 кв. м, хватит входной двери в чердачное помещение и одного окна на противоположном фронтоне. Если же площадь кровли велика, в верхней части ската делают дополнительные продухи.
• Возможность управления воздушным потоком. В летний зной вентиляционные отверстия открываются максимально широко, в зимний мороз – перекрываются, чтобы предотвратить выстуживание чердака.

Общую площадь вентиляционных отверстий определяют, исходя из площади чердака. 1 кв.м. продухов обеспечит надежную вентиляцию чердака в 500 кв.м. При этом потери тепла не будут сколько-нибудь заметными. Минимально допустимое соотношение – 1 к 300.

Технология монтажа и этапы установки

Подробная инструкция по монтажу металлочерепицы обязательно должна поставляться в комплекте с материалом. Выполняя каждый пункт в правильной последовательности, можно легко произвести установку своими руками. Первым делом следует составить монтажную схему, включающую в себя описание каждого слоя кровельного пирога. Примерная схема будет выглядеть следующим образом (от чердака):

• пароизоляция;
• утеплитель;
• гидроизоляция;
• вентиляционный зазор;
• стропильная система;
• обрешетка;
• металлочерепица.

Технология монтажа кровли из металлочерепицы предполагает шаг стропильной системы в 55-90 см, читайте подробнее: стропильная система под металлочерепицу. Конкретный параметр будет зависеть от массы покрытия, угла наклона скатов, а также и ширины теплоизоляции, в случае выбора плитного материала. Для стропильных ног используется брус с сечением 50х150 мм, для мауэрлата отлично подходит брус с сечение 100х150 мм, а для обрешетки рейка с размером 50х50 мм. Все деревянные элементы в обязательном порядке должны быть обработаны защитными составами от влаги, огня и насекомых. При установке каждого элемента стропильной системы следует проверять его ровность в горизонтальном и вертикальном положении при помощи уровня. Угол наклона скатов для металлочерепицы должен быть не менее 12-14 градусов, это минимальное значение, которое допускается при укладке черепицы из металла. Длина листов металлочерепицы определяется длиной скатов с учетом карнизных свесов. Однако, если они более 4,5 м, то желательно делать два ряда, так как с более длинной продукцией работать будет сложнее. Нахлест листов в зависимости от конфигурации кровли составляет 10-15 см.

Крыша из металлочерепицы своими руками предполагает ответственный подход к каждому этапу установки. Это касается, как укладки финишного настила, так и монтажа слоев кровельного пирога. После того, как стропильная система возведена, первое, что необходимо сделать – это произвести монтаж гидроизоляции под металлочерепицу. Для этого на стропила, начиная от карниза раскатывается пленка в горизонтальном направлении. Нахлест соседних рядов составляет 15 см. Закрепляется материал скобами, но места их установки заделываются скотчем либо герметиком. Далее можно продолжать работу в двух направлениях, то есть заниматься отделкой и утеплением кровли с внутренней стороны, а также продолжать монтаж металлочерепицы с внешней. Чтобы приступить к крепежу черепицы, стоит подготовить основание для нее, то есть произвести укладку обрешетки и контробрешетки. Шаг обрешетки под металлочерепицу зависит от угла наклона скатов, чем он круче, тем реже крепятся рейки. Конкретное значение может быть прописано в инструкции к металлочерепице. При этом обязательно выполнить сплошную обрешетку в таких местах, как дымоход, мансардные окна, ендовы. Монтаж черепицы следует производить от карниза и двигаться наверх. Крепление выполняется при помощи кровельных саморезов. Если все выполнено верно, то кровля прослужит многие годы, однако, довольно часто начинающие строители допускают ошибки при монтаже металлочерепицы.

Видео по теме:

https://youtube.com/watch?v=WNHmjF8Lj7s

Правила работы с теплоизоляторами

При работе с теплоизолятором необходимо соблюдать ряд правил, чтобы он исполнял свои функции, и утепленная крыша служила вам долгие годы.

Хранение и монтаж

Во-первых, на поверхность материалов не должна попадать влага ни во время хранения, ни в процессе установки, поэтому хранить утеплитель необходимо в хорошо защищенном от влаги помещении.

Предотвращение попадания влаги при монтаже производится за счёт обустройства гидроизоляционного слоя

Он надёжно защищает материал от намокания, не давая пропитаться водой – это особенно важное условие для нормального использования минеральной ваты

Инструкция

Перед тем как приступить к использованию внимательно прочитайте инструкцию к изолятору. Немало людей полагает, что все однотипные утеплители одинаковы, но это мнение ошибочно. Едины у подобных материалов только цели, а процесс монтажа, условия хранения и прочие важные моменты часто бывают разными.

Например, есть немало утеплителей, которым надо дать отлежаться после монтажа. Если не учесть такой нюанс, ничего не получится. Именно поэтому чтение инструкции – путь к успеху.

Подручные инструменты

Никогда не пренебрегайте надёжностью подручных инструментов. Какими бы качественными ни были материалы для утепления кровли из металлоцерепицы, если порежете их тупым ножом, ничего хорошего не выйдет, только испортите изолятор.

Правила безопасности

Помните и об элементарных правилах безопасности, касающихся не только теплоизоляции кровельных конструкций, но и любых других строительных мероприятий.

Речь идёт о ношении защитных очков, прочных перчаток, респираторе и пр. Даже маленькая металлическая крошка, случайно попавшая в глаз, способна причинить тяжёлую травму.

Кровельный пирог крыши под мягкую черепицу

Пирог кровли под мягкую черепицу

Для того чтобы покрытие крыши соответствовало всем современным требованиям, необходимо сооружение кровельного пирога.Кровельный пирог для мягкой кровли RUFLEX имеет особую структуру, обеспечивающую высокие показатели покрытия этого типа.

Схема устройства пирога мягкой кровли

На данной схеме представлено устройство кровельного пирога под мягкую черепицу.

По определению, чтобы покрытие прослужило заявленное в гарантии количество времени, устройство пирога мягкой кровли должно быть следующим:

1. Гибкая черепица RUFLEX
2. Подкладочный ковёр RUFLEX
3. Основание под черепицу (ОСП-3, ФСФ)
4. Обрезная доска, либо брус с шагом расчитанным по проекту
5. Контрбрус 50×50 мм для обеспечения вентиляционного зазора не менее 5 см
6. Супердиффузионная мембрана (гидроизоляция)
7. Утеплитель (плотностью 30-140 кг/м3)
8. Стропильная балка
9. Контрбрус 50×50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить “мостики холода”
10. Дополнительный утеплитель (плотностью 30-140 кг/м3)
11. Пароизоляционная пленка
12. Доска (каркас для создания воздушного зазора 2-5 см)
13. Подшивка

Примечание:

Стыки элементов основания следует распологать вразбежку с зазором 2-4 мм (см п.3) Перепады по высоте между элементами основания не должны превышать 2 мм.

Кровельный пирог под мягкую кровлю монтируется в следующей последовательности:

1. пропитка стропильной конструкции антисептиком
2. укладка утеплителя с оставлением зазора в 5-7 см. между стропильными ногами с фиксацией его снизу рейками
3. поверх стропил с наружной стороны укладывается пароизоляция (специальная плёнка) лицевой стороной вверх
4. плёнка монтируется с провисанием, швы её склеиваются специальным скотчем, прикрепляется к стропилам, не доходящим до конька на 10 см. контрбрусом
5. монтаж основной обрешётки из бруса или досок, стыки которой располагают на контробрешётке
6. укладка сплошной обрешётка из фанеры, ОСБ или шпунтованной сухой доски
7. монтаж гидроизоляционного подкладочного ковра хорошего качества (например, RUFLEX) при уклонах крыши более 12 градусов. Ухудшение качества подкладочного материала снижает надёжность гибкого покрытия. Рулонный подкладочный стройматериал укладывается при углах ската до 18 градусов вдоль конька, при больших углах – поперёк

Сооружение пирога под мягкую кровлю требует неукоснительного соблюдения технологии монтажа. Использование качественного стройматериала гарантирует долгий срок жизни крыши и её высокие технические свойства

Отделка пирога покрытия кровли сверху и снизу имеет не менее важное значение, чем его строение. Внутри слой утеплителя подшивается отделочным материалом (вагонка) взамен фиксационных реек

Наружные работы

Наружные работы

1. Монтаж гибкой черепицы RUFLEX начинается с монтажа внахлёст металлических карнизных и фронтонных планок, фиксируемых специальными гвоздями, а также саморезами. Шаг фиксации – 150 мм. Концы фиксирующих изделий должны выходить на другую сторону сплошной обрешётки, что исключит их постепенное вытеснение из древесины в процессе намокания/усушки
2. Наклеивается ряд карнизной черепицы с соблюдением 1,5-см. зазоров от края карниза
3. Укладываются последовательно в шахматном порядке гонты декоративного покрытия до самого конька
4. Вдоль конька устраивается вентиляционный шов, поверх которого монтируется разрезанная на три части карнизная черепица
5. В случае покрытия ендов настилается ендовый ковёр RUFLEX поверх подкладочного, что даёт возможность надёжно изолировать от влаги примыкания

Гибкая черепица RUFLEX является главным компонентом пирога мягкой кровли.

RUFLEX – универсальное качественное покрытие

Битумная черепица RUFLEX обладает рядом преимуществ перед другими видами кровельных стройматериалов:

• доступная стоимость
• безотходность монтажа
• малый вес
• высокая устойчивость к атмосферным воздействиям
• отсутствие влагопоглощения
• отличная звуко- и теплоизоляция
• простота укладки
• долговечность (от 35 лет)
• широкая цветовая гамма
• шереховатость, исключающая резкий сход снега

По определению, пирог кровли под мягкую черепицу состоит из набора компонентов, уложенных послойно с соблюдением технологии укладки

Устройство кровельного пирога важно знать перед началом строительства – это позволит рационально закупать материалы, необходимые для монтажа крыши

Дополнительные работы

После завершения монтажа всей металлочерепицы необходимо перейти к следующему этапу и скрыть конек крыши. Для этого нужна уплотнительная прослойка, с помощью которой он закрывается коньковыми элементами с нахлестом на черепицу, которые крепятся обычными гвоздями к обрешетке с шагом 200 мм.

Последовательность укладки листов металлочерепицы.

Ендова кровли из металлочерепицы выполняется с помощью специального разжелобочного элемента. На нижнюю обшивку монтируется промежуточная конструкция, на которую на болтах прикрепляется разжелобочный элемент. Все зазоры между листами металлочерепицы и разжелобочным элементом, зазоры во всех местах под коньком, все остальные неплотности и зазоры на крыше герметизируются любым силиконовым герметиком или устраняются специальными уплотнительными лентами, которые прибиваются к профилю небольшими гвоздями.

При монтаже антенных выходов срезается их верхушка антенного выхода, чтобы размер получился на 20% меньше самого диаметра трубы. Затем он надевается на трубу, и основанию антенного выхода придают форму кровли с помощью киянки. После этого необходимо промазать стыки силиконовым герметиком и закрепить антенный выход саморезами к кровле.

Для установки вентиляционных элементов сначала отмечается и вырезается по шаблону отверстие в металлочерепице. Затем к листам металлочерепицы саморезами прикрепляется проходной элемент с предварительно нанесенным силиконом. В проходной элемент вставляется выход вытяжки и устанавливается вертикально с помощью уровня, после закрепляется саморезами. Выход вытяжки соединяется с помощью гофрированной трубы с воздуховодом внутри дома. Сама труба прокладывается через пароизоляцию, затем утеплитель и, конечно, гидроизоляцию. Все места, где проходит гофрированная труба, герметизируются клейкой лентой.
