Надо ли заземлять крышу из металлочерепицы?

Устройство и принцип работы

Молниеотвод предназначен для приёма и передачи в землю электростатического разряда, возникающего между грозовым облаком и приёмником на крыше дома. Устройство состоит из трёх частей:

• Молниеприемник.
• Токоотводящий проводник.
• Заземляющий контур.

Возникающий во время грозы разряд молнии сразу же передаётся на молниеприемник. Затем посредством токопроводящего проводника электрический ток передаётся на заземляющий контур. После этого он уходит в грунт. По такой схеме электростатический молниевый заряд полностью передаётся в землю, нисколько не повреждая конструкцию здания.

При этом существует несколько вариантов, как сделать громоотвод в частном доме. Это может быть классический вариант – в виде металлического штыря, возвышающегося над крышей, или в форме специальной сетки поверх кровельного материала, а также в качестве отдельно стоящей конструкции рядом с сооружением.

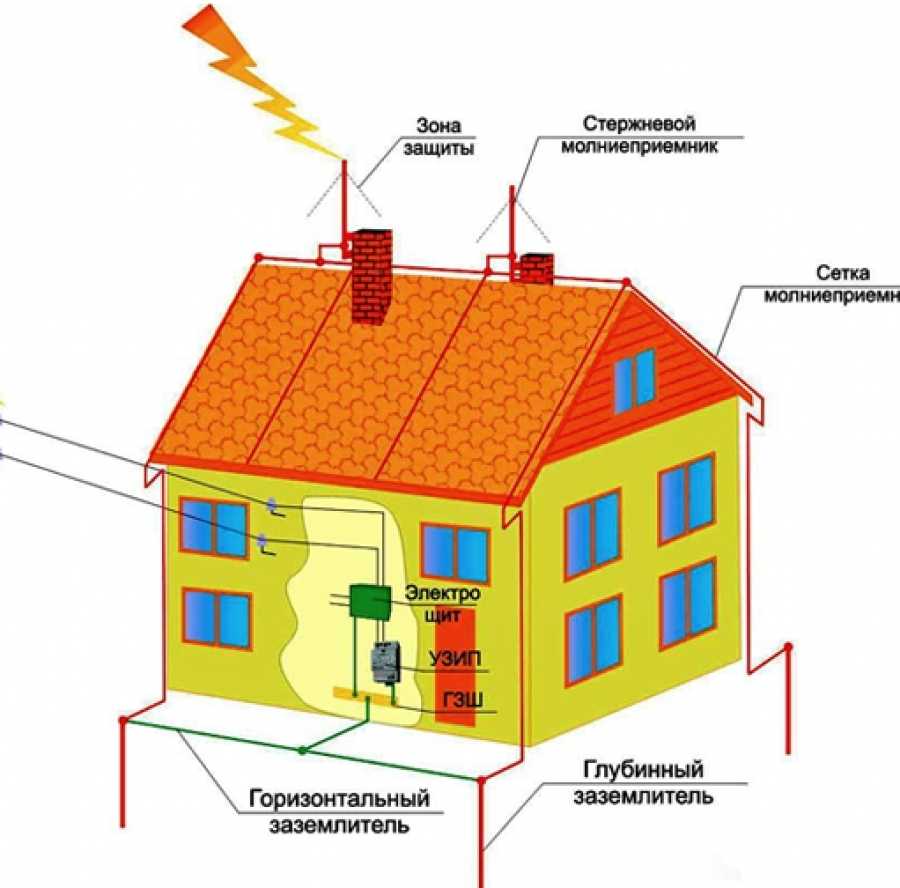

Принцип работы системы молниезащиты

Независимо от конкретного способа организации молниезащиты она является своеобразной клеткой Фарадея, построенной вокруг защищаемого сооружения.

К главным частям системы молниезащиты относятся:

• Молниеприёмник – конструктивный элемент системы молниезащиты, перехватывающий молниевый разряд и передающий его электрическую энергию к токоотводу;
• Токоотвод – часть системы молниезащиты, передающая энергию молниевого разряда от молиеприёмника на заземляющий контур;
• Заземляющее устройство – конечный элемент системы, состоящий из заземлителя и заземляющих проводников.

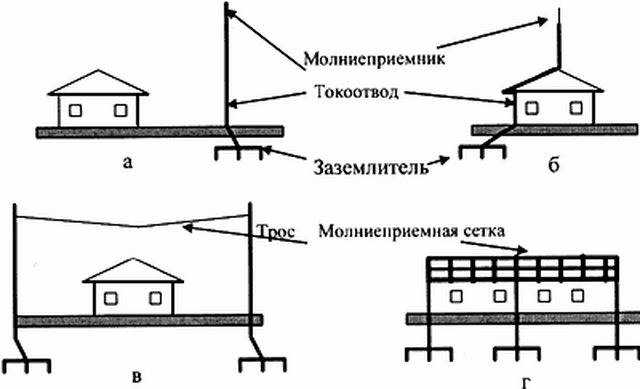

Выбор конструкции громоотвода определяется архитектурным типом сооружения:

• Металлический штырь для сооружений с покатой крышей;
• Трос для сооружений вытянутого типа;
• Металлическая сетка для сооружений с плоской крышей.

Требования к молниезащитным системам исчерпывающе изложены в нормативных документах:

• РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»;
• СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций».

Оба документа являются действующими.

Монтаж молниезащиты

Молниезащита плоской кровли или скатной кровельной конструкции производится во время монтажа крыши или уже в процессе эксплуатации здания

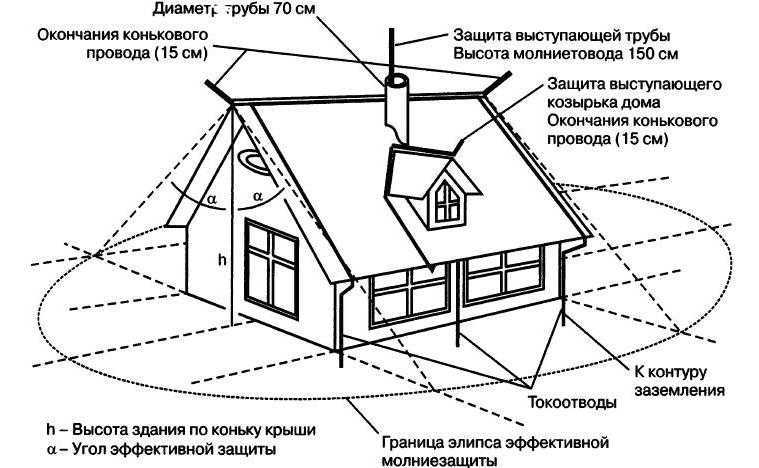

Важно правильно рассчитать количество молниеприемником и площадь соприкосновения заземлителя, чтобы защита от электрических разрядов работала эффективно.  Считается, что чем выше молниеприемник, тем больше площадь, которую он защищает от ударов молнии

Необходимо, чтобы в этот безопасный ареал входил не только жилой дом, но и необходимые надворные постройки. При монтаже молниезащиты нужно учитывать следующие требования:

• Молниеприемник устанавливают на самую высокую точку крыши. Обычно монтаж производят на коньке, на телевизионной мачте, дымоходе или вентиляционной трубе. Недостатком такого способа установки считается то, что высокий металлический шпиль создает дополнительную ветровую нагрузку, а также может деформироваться. Альтернативным местом установки может стать расположенное неподалёку от дома высокое дерево.
• Токоотводом соединяют молниеприемник с заземлителем. Для его изготовления используют стальную проволоку толщиной не менее 6 мм, которая должна выдерживать напряжение до 200 000 ампер. Токоотвод прокладывают по самой короткой траектории, а сварка между ним и молниеприемником должна быть очень прочной, чтобы она не разрушилась под напряжением. От молниеприемника токоотвод спускают сначала по крыше, а потом по стенам здания на максимальном расстоянии от окон и дверей. Необходимо надежно крепить его к стенам с помощью металлических хомутов.
• Заземлители изготавливают из нержавеющей стали или меди, так как они обладают хорошей проводимостью. Его закапывают в грунт на глубину не менее 2-3 метров на расстоянии более 5 метров от подъездных дорожек к дому, крыльца, отмостки. Почва в месте монтажа заземлителя должна быть суглинистой или глинистой, влажной. Перед грозой даже можно специально увлажнить грунт, если он песчаный и плохо удерживает воду.

Устройство сетчатой молниезащиты

Преимущества сетчатой молниезащиты

Основные методики защиты крыши: громоотводы

Стержневой громоотвод

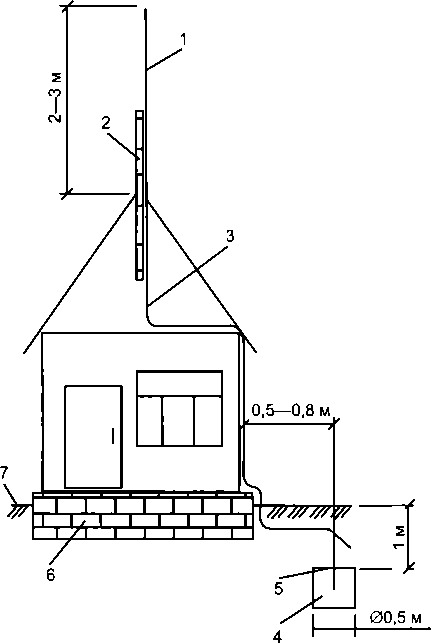

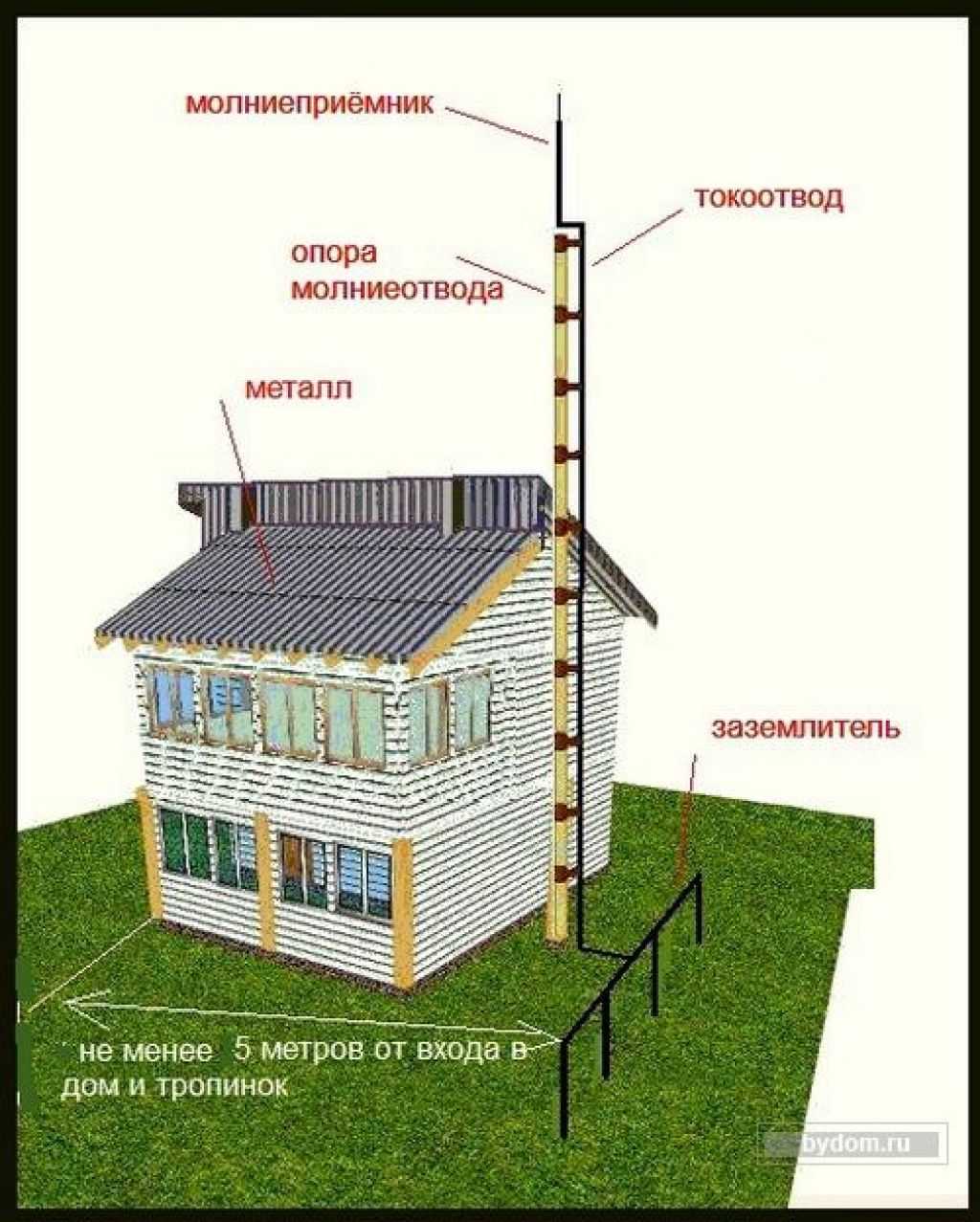

Стержневой громоотвод дома: 1 — молниеприемник; 2 — деревянная мачта; 3 — токоотводящий провод; 4 — заземлитель; 5 — место соединения конца токоотвода и заземлителя; 6 — фундамент; 7 — уровень почвы.

Громоотвод создан специально для таких целей – для защиты от молний. Его называют молниеотводом. Следует, для начала, «взвесить все за и против», нужно ли устанавливать молниеотвод. Попадание молнии именно в ваш дом очень маловероятно, основываясь на этом, нужно выбирать: перестраховаться и установить, или рискнуть и не устанавливать. Громоотвод выглядит как стержень из стали, имеющий 12-ти мм круглое сечение. Данный стержень должен находиться в кровле. Его изготавливают из стальных труб, но чтобы торец был запаян или просто закрыт металлической пробкой.

Этот стержень теперь будет выступать в качестве молниеприемника. Его задачей будет прием молнии на себя, выдержать огромные тепловые нагрузки, динамичные нагрузки, иметь свойство долго не плавиться. Длина стержня должна быть примерно 200 – 1500 мм, а площадь штыря, который будет «смотреть» в небо, должен составлять примерно 100 кв. мм или даже больше. Для всей этой конструкции потребуется токоотвод – путь, по которому будет уходить ток молнии после попадания его в молниеприемник. Для такого токоотвода можно использовать круглую оцинкованную проволоку из стали, толщиной примерно 6 мм и больше. Ее приваривают к молниеприемнику. В конечном итоге, этот приемник должен быть способен перенести 200 тысяч ампер без каких-либо повреждений. Подходит ли такое устройство для крыши из металлочерепицы?

Можно обнаружить, что существуют еще и конструкции металлической кровли. Они тоже могут выступать в качестве молниеприемника. В этом случае толщина металла должна быть 4 мм или больше. У таких конструкций всегда есть множество конструктивных особенностей. Это один из видов громоотводов.

Громоотвод в виде антенны

Изготовить громоотвод в виде антенны совершенно не сложно, но если есть возможно доверить это специалисту, то лучше прибегнуть к его помощи.

Это один из самых распространенных способов защитить кровли металлочерепичной крыши среди всех существующих способов. При большом желании, можно изготовить его своими руками. Но если все же есть возможность, то лучше было бы поручить такое дело знающему человеку. Если верить статистике, то можно сделать вывод: почти 50% пожаров происходит по причине неправильно установленных на кровле металлочерепичной крыше громоотводах. На самой высокой точке крыши располагается антенный громоотвод. Токоотводом тут служит трос. Деревянные рейки кровли необходимы для того, чтобы быть опорой. В общем, начав подсчеты, можно понять, что антенна покрывает площадь, которая равна величине стержня, умноженную на три.

Такие нехитрые способы возможны, когда необходимо защитить крышу из металлочерепицы.

Список необходимых инструментов:

• металлический стержень (он же громоотвод);
• проволока круглая оцинкованная;
• металлический трос;
• деревянные рейки;
• толь и рубероид;
• штырь-электрод;
• сварочный аппарат;
• амперметр;
• гвозди;
• молоток.

Контур заземления

Заземление — это достаточно большая металлическая поверхность, вкопанная в землю у дома. При этом контур лучше располагать в увлажненной почве и на расстоянии не менее 5 метров от дорожек, крыльца и не менее чем на 1 м от стен постройки. Идеальным местом для заземляющего контура могут стать место стока воды из крана, зона около сточной ямы и пр.

В качестве материала для контура заземления нужно использовать металлы, которые устойчивы к коррозии во влажной среде. Таковыми являются нержавейка и медь. Все остальные виды металла со временем могут начать гнить.

Чтобы создать заземляющий контур, можно использовать лист металла, бочку из нужного сплава, металлические уголки или прутья. Их особенно легко использовать, просто вбив в землю на 2-3 метра и соединив между собой металлическими пластинами.

Устройство внешней молниезащиты жилого дома

Основными элементами системы молниезащиты являются молниеприемник, токоотвод и заземлитель.

Самый обычный молниеприемник представляет собой стальной стержень, сечением не менее 100 мм² и длинной до 1,5-2,0 м. Обычно для этой цели используют стальной прут диаметром 12 мм.

Токоотводом соединяют молниеприемник с контуром заземления. Уже из самого его названия понятно, что он предназначен для отвода грозового разряда в землю. Толщина токоотвода должна быть не менее 6 мм, поскольку сила тока грозового разряда может достигать 200 тысяч ампер! К токоотводу присоединяется и заземление металлической крыши.

Контур заземления состоит из нескольких электродов, погруженных в землю и соединенных между собой. Выбор его конструкции зависит от характеристик грунта в месте постройки дома.

Соединение всех деталей системы молниезащиты между собой должно быть очень надежным. На рисунке показаны различные способы соединения между собой различных ее элементов.

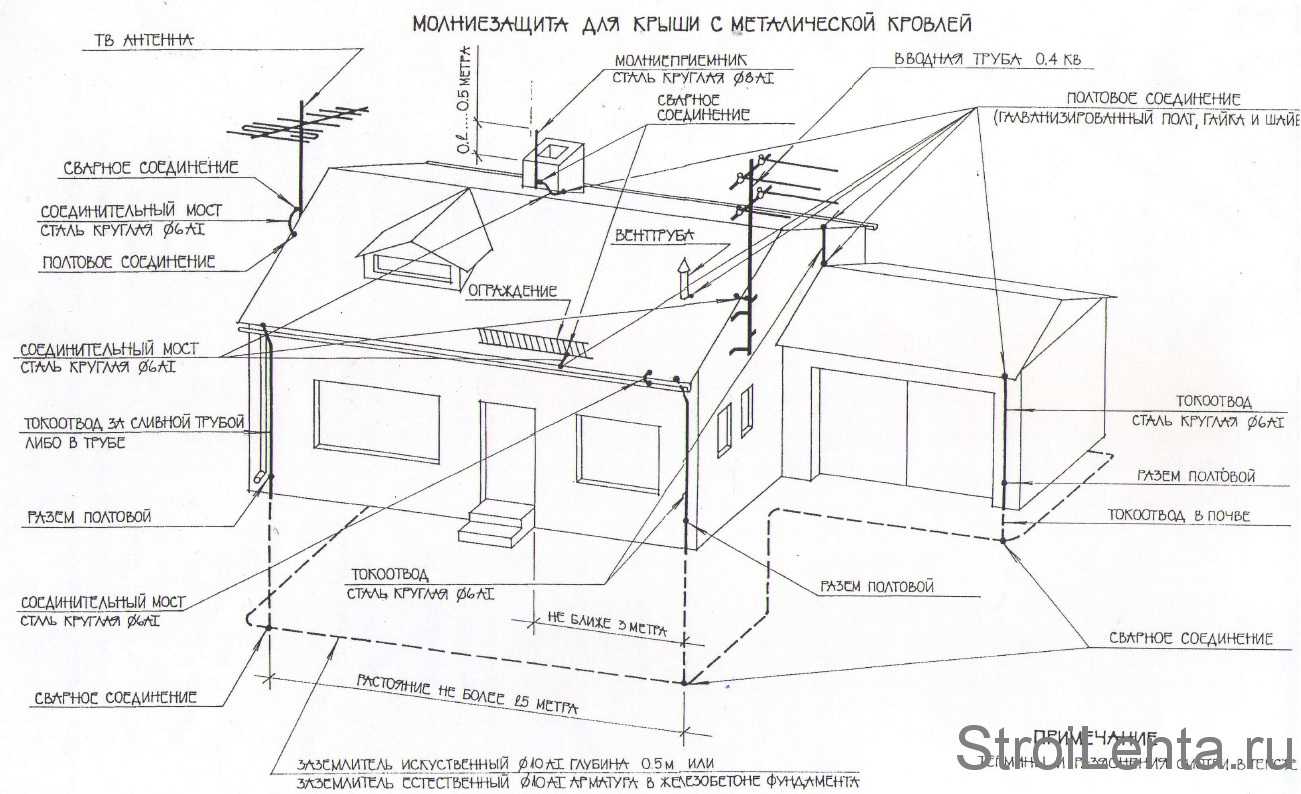

Возможные соединения элементов молниезащиты металлической крыши

Контур заземления выполняется на расстоянии 1,5-2,0 м от стены здания со стороны, противоположной входу в дом. Для этого отрывается траншея, глубиной не менее 0,5 м. На дно траншеи на глубину 2-3 м забиваются электроды заземления из стальных уголков или отрезков металлических труб.

Площадь поверхности электродов заземления должна быть как можно большей. Так, стальной уголок должен быть размером не менее 50х50 мм. Чем больше будет площадь соприкосновения металла с землей, тем меньшим будет сопротивление растекания контура заземления и выше его эффективность.

Количество электродов зависит от электрического сопротивления грунта и эго влажности. В очень сухую погоду землю в районе расположения контура заземления рекомендуется увлажнять. Между собой электроды соединяются заземлителем из стали, сечением не менее 150 мм². Чаще всего для этой цели используют стальную полосу, сечением 40х4 или прут диаметром 16 мм.

Во влажных грунтах с высокой электропроводимостью допускается не устанавливать электроды заземления. В этом случае в грунт укладывается только горизонтальный заземлитель. Для увеличения проводимости грунта в зоне контура заземления иногда выполняют шурфы и насыпают в них селитру или соль.

На рисунке показано подключение системы молниезащиты к контуру заземления.

Подключение молниезащиты к контуру заземления

Соединения между элементами контура заземления выполняются с помощью электросварки, причем окрашиваются только места сварных соединений.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Профнастил для кровли — размеры листа

Ширина, длина, толщина профнастила для кровли

Какие размеры профлиста для крыши оптимальны? На что стоит обращать внимание? Как зависят технические характеристики профлиста для кровли от формы профиля?

Устройство крыши из профнастила

Устройство кровли из профнастила: от обрешетки и кровельного пирога до схемы укладки листов профлиста и его крепления. А также герметизация крыши, конструкция карнизной планки, фронтонов и конька.

Особенности приёма молнии

Для более точной установки молниеприёмника не лишним будет знать следующие нюансы:

1. Объекты, располагающиеся на большой высоте, притягивают разряды молний не только над вершиной, но и с периферичных сторон грозовой тучи.
2. Наиболее эффективны молниеотводы, выполненные из тросовых предметов. Использование сетки не даёт больших гарантий защиты.
3. Помните, что телевизионные антенны не могут являться молниеприёмниками. И не имеет значения, на какой мачте они установлены, металлической или деревянной. Но если они находятся неподалёку от самого молниеприёмника, на них может перейти часть удара электричества.
4. Нежелательно крепить молниеприёмник к антенне. Из — за несоблюдения эквопотенциальности может произойти замыкание под кровельным материалом, в проводах антенны.
5. В момент приближения электрического заряда молнии к земле, усиливается электрическое поле, как у поверхности земли, так и у вершины здания-.
6. В случае если молниеотводом является сама металлическая крыша, необходимо убедиться, что электрическая непрерывность между её элементами обеспечена на долгое время.
7. Если используется сразу несколько молниеприёмных штырей, то они должны располагаться на довольно большом расстоянии друг от друга. Если их больше двух, то они должны создавать сеть, или как говорят «Клетку Фарадея».

В заключение необходимо отметить, что все правила изготовления и установки элементов молниезащиты должны соблюдаться абсолютно точно. Самостоятельное возведение системы молниезащиты – не представляет трудностей. Соблюдая правила безопасности, а так же условия установки всех элементов защиты от молний, в результате вы получите совершенно надёжное здание.

Как смонтировать молниезащиту на плоской кровле

Как мы уже отмечали, устройство молниезащиты на плоской кровле или крыше с минимальным углом наклона – гораздо более трудоёмкая операция, чем для скатной. Обычно для этого используется металлическая сетка с определёнными размерами ячейки. При наличии выступающих элементов конструкции (вентканалов, лифтовых надстроек) их молниезащита осуществляется классическим штыревым способом.

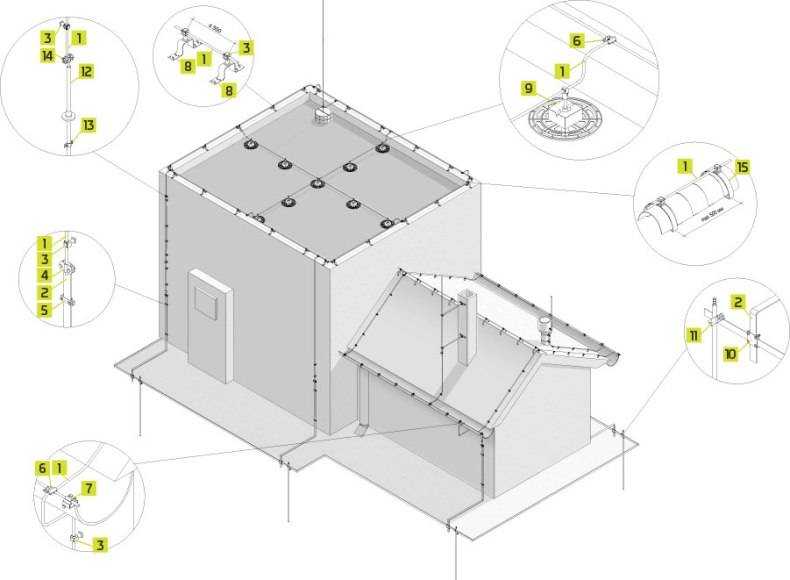

Способы построения внешней молниезащиты плоской кровли

Типовой проект молниезащиты зданий с малопокатой или плоской крышей здесь применим только в контексте того, что при проектировании необходимо учесть топологию кровли – молниеприёмники следует размещать таким образом, чтобы обезопасить не только саму кровлю, но и все конструктивные элементы, а также установленное на крыше оборудование.

Допустимо монтировать сетку под слой гидроизоляции при условии, что это негорючий материал. Если сетка укладывается сверху, то на специальные держатели, чтобы прутья находились на высоте порядка 10 см от гидроизоляционного слоя.

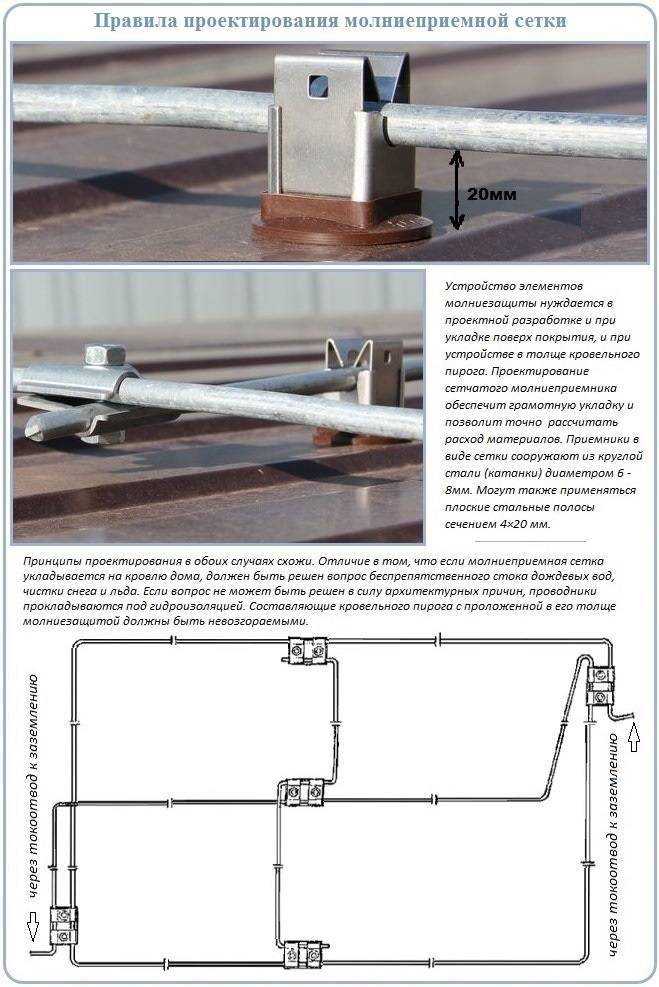

Молниезащитная сетка на кровле

Задача укладки сетки на плоскую крышу только на первый взгляд может показаться тривиальной. На самом деле катанка диаметром до 10 мм имеет свойство изгибаться. Учитывая требования к молниезащитной сетке (ячейки со стороной 5-10 см), возможно, потребуется использование специальный инструмент для выравнивания проволоки, изготовленной горячекатаным способом. Понадобятся также подставки для сетки.

Держатели молниеприёмника для плоской крыши

Различают две разновидности крепления молниезащиты к кровле:

• полые, которые заполняют морозостойкими видами бетона;
• заводские, с грузом, весящие порядка 1 кг, в виде прямоугольника или круглой формы.

Разумеется, держатели монтируют не под каждую ячейку – рекомендуемое расстояние между соседними подставками составляет около метра. Правило простое: чем тоньше проволока, тем меньше интервал между подставками. Если держатель заводской, то у него имеется защёлка для проволоки.

Выбор конкретной разновидности держателя молниеприёмной сетки на малопокатой/плоской кровле зависит от двух факторов: удобства монтажа и допустимой нагрузки на крышу по весу. Если сетка состоит из нескольких секций, их соединяют методом сварки, болтовым соединением или любым другим способом без потери электропроводимости.

Особенности оформления барьеров плоской крыши

Обычно плоская кровля имеет ограждение по периметру, выполненное из кирпича или бетона. Чтобы не допустить разрушения такого барьера от воздействия атмосферных осадков и ударов молний, его закрывают оцинкованным металлом, который, в свою очередь, должен быть включён в общий контур молниезащиты. Если токоотводы сетки выходят к фасаду, соединение покрытия атики с сеткой происходит естественным образом.

При укладке молниеприёмной сетки нужно учесть, что соединение токоотводов с заземлителем должно производиться в полном соответствии с требованиями норм безопасности, то есть такие соединения заливают битумом или аналогичным материалом с диэлектрическими свойствами.

Молниезащита оборудования и надстроек на крыше

Отметим, что наличие элементов коммуникаций на кровле также нуждается в молниезащите – это касается вентиляционных шахт, труб, другого оборудования.

При этом, если защищаемые элементы имеют металлические части, молниеприёмник нельзя размещать вблизи их, чтобы не спровоцировать перетекание разряда. В противном случае допускается монтаж молниеприёмного стержня непосредственно на такие элементы.

Видео описание

Активная молниезащита

Главное отличие активной молниезащиты – активный молниеприёмник. Он реагирует на рост напряжённости электромагнитного поля, который возникает при приближении грозового фронта. Конденсаторы в составе активного молниёприемника заряжаются от напряжения, наведённого этим полем на антеннах устройства. Когда напряжение на конденсаторах достигает 12-14 кВ, происходит пробой разрядников и формируется короткий высоковольтный импульс (более 200 кВ), полярность которого обратна полярности фронта. Этот импульс, опережая образование «естественного» лидера, инициирует «искусственный» восходящий лидер, который развивается с гораздо большей скоростью и на большее расстояние, многократно увеличивая зону защиты молниеприёмника.

Электронное устройство активного молниеприемника Источник espakiran.com

Применение системы активной молниезащиты особенно оправдано, когда из-за специфики защищаемого объекта невозможно использовать какую-либо традиционную молниезащитную конструкцию.

Молниеприемник и его виды

Сам по себе молниеприемник представляет металлический проводник тока, монтируемый на крыше дома. Его желательно ставить в самой высокой ее части. Различают такие виды приемников:

• Стержневой. Используется в основном для металлических кровель, но может применяться и для других видов кровель. Имеет вид длинного стержня-штыря, возвышающегося над кровлей на 0,25-1,5 м. Для монтажа такого штыря лучше использовать неокисляемые металлы — оцинкованную сталь, алюминий, дюралюминий, а лучше медь. Сечение такого стержня должно быть не меньше 12 мм. Если в качество приемника молнии используется полая длинная трубка, то ее концы нужно заварить.
• Сеточный натяжной. Имеет вид сетки из металла-токоприемника, растянутой по всем скатам кровли.
• Тросовый. Представляет собой трос, натянутый по коньку крыши между двумя опорами. Идеально подходит для шиферной или деревянной крыши.

Монтаж контура заземления

Эффективная молниезащита невозможна без конструкции, которая забирает и нейтрализует электрический заряд. Заземление должно находиться в 5 метрах от входа в здание и быть недоступным для детей и домашних животных. Материал, из которого изготавливается эта часть молниезащиты, может быть любым, но предпочтительны нержавеющие металлы: медь, алюминий и латунь. Контур состоит из нескольких прутьев, минимальное значение — 3–4 штуки на одно- или двухэтажный дом.

Между собой прутья совмещаются электропроводником. Таким образом создается замкнутая система, внешне напоминающая букву «Ш».

На заметку! Соединение заземлительного контура делается при помощи варки или болтов. Ни в коем случае не применяется скрутка. Конструкция располагается на расстоянии в 1 метр от стен дома. Для усиления эффекта проводимости рекомендуют периодически смачивать землю в районе заземления водой.

Устройство молниезащиты на плоской кровле ↑

Как организуется внешняя молниезащита плоской кровли ↑

Наиболее ответственной частью проектирования в этом случае является выбор оптимального размещения молниеприемников. Одним из важных моментов здесь будет, как обезопасить оборудование и конструктивные элементы, расположенные на крыше, от непосредственного взаимодействия с каналом молнии.

Сетку из стальной проволоки можно укладывать под гидроизоляционные слои, но при этом, согласно действующим нормам, тепло-и гидроизоляционные материалы должны быть сертифицированы на негорючесть. По другому варианту монтажа ее укладывают после выполнения гидроизоляции крыши, используя для этого специальные гравитационные опоры (держатели). На них закрепляют провода на высоте порядка 8-10 см над крышей. Таким образом, решение получается не только эффективным, но и эстетичным.

Молниезащитная сетка на кровле ↑

Сетка молниезащиты на кровле представляет собой совокупность токоотводов из катанки. При монтаже они должны образовать на крыше квадраты со стороной 6-10 м и даже больше, если того требует степень молниезащиты. Если ячейки получились больше, чем допустимые, их необходимо разбить на более мелкие прямоугольники. Уложить катанку в сетку не так уж просто, поскольку это горячетканная проволока имеет обыкновение выгибаться то и дело в разные стороны. В помощь приходят машинка, специально предназначенная для выравнивания катанки (ø 8-10 мм), и держатели на плоскую крышу.

Держатели для плоской кровли ↑

Они бывают двух типов:

• пустые – их в дальнейшем заполняют вручную морозостойким бетоном;
• с грузом – залитые на заводе производителем, круглой или прямоугольной формы, каждая весом порядка 1 кг.

Держатели устанавливаются на плоской крыше с шагом один-два метра. Проволоку защелкивают в приемную часть, держатель же удерживает его собственный вес.

Чем шаг установки держателей меньше, тем более устойчивой получается конструкция.

Отличия между держателями различных типов, скорее, лишь в монтаже. Например, для старых плоских крыш держатели с грузом лучше не закладывать из-за дополнительного веса на кровлю их бетонного корпуса. Выбор держателя зависит от возможности закрепления их на кровле.

Отдельные ветки сетки молниеприемника соединяют посредством сварки или болтовым соединением. Сварочных работ для присоединения прутков можно избежать, используя универсальный соединитель или крестовые соединители.

Особенности оформления барьеров плоской крыши ↑

Нередко оформление периметра плоских участков оформляют в виде невысокого кирпичного или бетонного барьера – атика. Его верхний торец от атмосферных осадков обычно защищают с помощью оцинкованных щитков или из более благородного материала. Их обычно соединяют при помощи болтов, клепок или других соединительных элементов. Причиной разрушения атики могут стать грозовые разряды. Для его предотвращения желательно этот металл электрически присоединить к молниезащитной сетке и так же соединить его отдельные элементы. Естественным образом подобные соединения выполняют в местах, где токоотводы сетки на крыше переходят на фасад.

Токоотводы соединяют с заземлителем, выполненным в соответствии с нормативными требованиями. Все места соединений токоотводов с заземлителем покрывают битумом или другим аналогичным веществом.

По сравнению с классической системой, пассивной, активная способна обеспечить защиту большей или более сложной территории. Именно этим способом выполняется молниезащита эксплуатируемой кровли и открытых площадок.

Молниезащита оборудования и надстроек на крыше ↑

Защита от попадания разряда молнии требуется для всех элементов здания, в том числе для труб, вентиляционных шахт и прочего. При наличии в трубах и шахтах металлических элементов, молниеприемник необходимо расположить от них на определенном расстоянии, чтобы не допустить перескока на него напряжения. В противном случае стержень можно крепить прямо на трубу или к шахте. Если он оказывается чересчур гибким, его можно закрепить к вентканалам изоляционными штангами.

Глубинный заземлитель

Устройство

Данный вид представляет собой несколько металлических стержней, вертикально погружённых в грунт на определенную глубину и соединённых с заземляющей шиной-контуром. Расчёт заземления и заглубления производится методом определения величины сопротивления.

Длина контура также зависит от характеристик грунта. Рекомендуется к каждому отдельному токоотводу заземляющего контура подсоединять один глубинный заземлитель длиной не менее 9 метров, прокладываемый на расстоянии не менее 1 метра от защищаемого объекта. По DIN V VDE V 0185 для категорий молниезащиты III и IV длина заземлителя должна составлять минимум 2,5 метра. Монтаж заземления производится с помощью бензо-, электро- или пневмомолотов (в зависимости от конкретного типа грунта). При оборудовании защиты в частном доме возможна установка заземляющих стержней вручную. Соединения, расположенные в земляном грунте, необходимо обезопасить от коррозии и подсоединить к шине уравнивания потенциалов.

Материалы для изготовления кольцевого контура:

Оцинкованная сталь, труба, сечением 25 мм,

Важным элементом глубинного заземления является модульно-штыревая система. При этом монтаж модульных заземлителей производится штырями (стержнями), заглубленными один за другим с помощью ударного электроинструмента. В отдельных случаях в процессе установки это позволяет достигать глубины более 30 метров. Основной фактор, влияющий на глубину укладки и количество стержневых заземлителей – удельное сопротивление грунта. Профессиональный расчет заземления позволит определить все параметры системы максимально точно.

Соединение между стержнями и шиной создаётся резьбовое или безрезьбовое. Площадь, которую занимают элементы схемы при производстве работ по устройству модульно-стержневого контура, минимальна. Это позволяет производить монтаж заземления даже в подвалах строений.

Модульный принцип устройства заземления является альтернативой классической схеме. Устройство по классическому принципу основано на том, что вертикальные стержни-заземлители сравнительно небольшой длины забиваются друг за другом по прямой линии или хаотично, с учётом расстояния для снижения экранирования.

Измерение сопротивления растеканию желательно производить по мере работы, после каждого вбитого штыревого элемента. К сожалению, при самостоятельном устройстве заземлителя в загородном коттедже или на даче аппаратура для измерения сопротивления растеканию, как правило, отсутствует, и заземляющая конструкция делается “на глаз”. В общем случае число вертикальных заземлителей и длина горизонтального проводника зависят от искомого результата. При этом необходимо знать удельное сопротивление грунта. Соответственно, для грунта с большим удельным сопротивлением понадобится в несколько раз больше заземлителей.

Важнейшее преимущество глубинной системы – ее доступность и простота установки. Монтаж такого контура можно осуществить самостоятельно. Заземление зданий дачного типа чаще всего делают именно таким способом. К недостаткам этого варианта можно отнести несколько меньшую, по сравнению с другими типами заземлителей, эффективность устройства при обслуживании электроустановок.

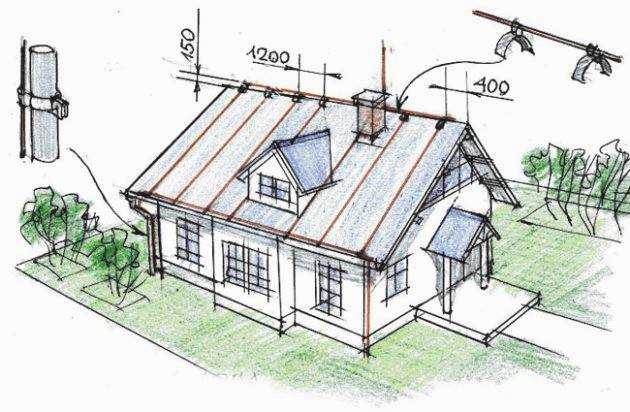

Молниезащита частного дома с металлической крышей

2 октября, 2014. Прочитано 10104 раз(а)

Современный стильный и практичный собственный дом должен быть не только комфортабельным для хозяев, но и безопасным. Как правило, с каждым все большее количество владельцев коттеджей, вил или дачных домов в качестве перекрытия крыши используют металлочерепицу, профнастил и другие покрытия из металла. Однако кроме изумительного внешнего вида, высокой прочности и долговечности, такие покрытия обладают и существенным недостатком – высокая вероятность поражения молнией во время грозы. Как любой металлический предмет, профнастил или металлочерепица является идеальным проводником для электрического заряда. Именно по этой причине, после установки металлической крыши следует незамедлительно рассчитать и смонтировать молниезащиту для нее.

Статья по теме: Утепление крыши изнутри пенополиуретаном

В данной статье Мы подробно рассмотрим:

Молниезащита на мягкой кровле

Попадание молнии в здание вызывает разрушения, порой необратимые. В особенности риску подвержены строения на открытой загородной местности. Правильно спроектированная и установленная молниезащита на мягкой кровле надежно защитит дом от стихии. Требования к системе, а также рекомендации по устройству, описаны в инструкции РД 34.21.122-87.

Особенности молниезащиты

Различают активную и пассивную молниезащиту. Системы схожи по конструкции — молниеприемник, токоотвод, заземление — но имеют принципиальное различие в действии. Активная технология работает на опережение, провоцируя и принимая молнию, защищает определенный радиус вокруг себя. Используется молниеприемник с генератором ионов, который и притягивает разряд.

В качестве молниеприемника для пассивной защиты используются металлические стержни, трос или сетка. Система не притягивает, но отражает и нейтрализует удары, которые попадают в зону действия молниезащиты. Правильный выбор технологии зависит от особенностей и формы крыши, ландшафта местности и климатических условий в регионе.

Металлическая кровля

Установка стержневых молниеотводов — оптимальный способ защиты для металлических крыш. Активная система уместна, если необходимо защитить большой участок: установка одного аккуратного молниеприемника предпочтительна десятку металлических стержней. Металлическая кровля также может быть проводником: если обрешетка выполнена из негорючих материалов и разряд молнии не вызовет возгорания. В таком варианте токоотвод подключается непосредственно к поверхности крыши.

Черепица

Глиняная или битумная черепица является отличным изолятором. Надежный способ защиты — устройство молниеприемной металлической сетки. Для двускатных крыш укладываются две сетки, которые подключаются к разным токоотводам.

Мягкая кровля

Из пассивных способов приемлема молниеприемная сетка. Однако монтаж может повредить кровельный материал. Монтаж активной молниезащиты заключается в установке единственного молниеприемника: минимум передвижений по крыше. Именно поэтому активная система больше подходит для мягкой кровли.

Система активной молниезащиты на мягкой кровле

Принцип действия

Создается опережающий разряд, который провоцирует удар молнии. Перехваченный ток отводится в систему заземления и нейтрализуется. В зависимости от модели радиус защищенного участка составляет от 17 до 44 метров. Профессиональные системы оборудуются счетчиком удара молний, защитным кожухом и ревизионным узлом.

Преимущества активной технологии

• оперативная и простая установка;
• увеличенная зона защиты;
• установка без риска повредить мягкую кровлю;
• монтаж не зависит от особенностей поверхности;
• минимум компонентов.

Особенности монтажа

Мачты молниеотвода устанавливаются на крыше. Количество зависит от расчетной площади, для которой организуется защита, а также от формы крыши. Молниеприемник должен возвышаться минимум на 2 метра от самой высокой точки здания. Чтобы не повредить кровлю установка осуществляется на кронштейны к дымоходу или другому аналогичному сооружению на крыше.

Для каждого приемника устраивается отдельный токоотвод, который крепится по водостоку на специальных держателях. В качестве токоотвода используется алюминиевый пруток диаметром 8 мм, который подлежит обязательному заземлению. Металлоконструкции в радиусе действия защитного поля подлежат соединению между собой.

Пассивная молниезащита

Разновидности молниеприемников

• Металлический штырь. Устанавливается на пересечении скатов.
• Тросовая молниезащита. Стальной трос крепится вдоль конька.
• Молниеприемная сетка. Устраивается стальная сетка по всей поверхности, которую необходимо защитить от молний.

Любой молниеприемник соединяется с токоотводом, который необходимо правильно заземлить. При попадании в защиту разряд направляется в землю и рассеивается.

Устройство молниезащиты

Удобно осуществлять монтаж до устройства мягкого кровельного покрытия — в таком случае исключен риск повреждений гидроизоляции. Сетка укладывается на заранее подготовленные держатели. Используется стальная катанка сечением 6 мм, предварительно выровненная специальным инструментом. Оптимальный шаг сетки — 6х6 м, но допускается увеличение до 12х12 м. Проволока поставляется цельной намоткой в бухте либо отдельными прутами по 3-6 метров. Крепление прутов выполняется быстрее, но для соединений используются дорогостоящие зажимы. Целесообразней использовать бухту, однако, увеличивается риск нанести ущерб поверхности. Монтаж молниезащиты возможен под негорючий теплоизоляционный материал или непосредственно на кровле.
