Устройство дымохода: обзор вариантов, требования и правила по монтажу

Комбинированные

Существуют разные комбинированные варианты. Описанные ниже конструкции в чистом виде практически не применяются в современности, тем не менее, для полноты информации о них стоит  кратко сказать.

С нижним прогревом и рассечками

С нижним ярусом в виде колпака, верхним — с рассечками

Но для отопления помещения, например, система с рассечками не подходит.

Ниже вариант с горизонтальными каналами-колпаками:

Здесь в кaнaлax пpиcутcтвуют тeплoвыe кapмaны, в кoтopыx накапливается тeплo. Taкaя кoнcтpукция пeчи являeтcя бoлee тeплoeмкoй и с более высоким КПД.

Можно coвмeщaть вepтикaльныe, гopизoнтaльныe каналы и кoлпaки в paзныx вapиaциях. Например:

Можно экспериментировать, создав свои собственные комбинации. Пожалуй, стоит закончить эту статью россыпью различных конструкций, которые уже ушли в прошлое. Без особых комментариев:

Как обеспечить надлежащую тягу в дымовой трубе?

Правильная тяга дымовой трубы обеспечивает равномерный расход топлива и отсутствие обратного движения паров (т.е. обратная тяга). Тягу в дымовой трубе следует регулировать, наблюдая за горением топлива и поведением огня (не является ли сгорание слишком сильным?). Существуют два отклонения от нормы: слишком слабая или слишком сильная тяга дымохода. Ниже приведены инструкции по регулировке тяги в обоих случаях.

Как уменьшить тягу в дымовой трубе? Уменьшить тягу намного проще, чем поддерживать ее. Есть несколько способов уменьшить тягу:

• ограничение доступа воздуха к очагу
•  с помощью заслонки дымохода
• закрывающей впускную заслонку

Как увеличить тягу в дымовой трубе? Для этой цели вы можете использовать, например:

• шапки дымохода
• расширьте дымоход
• удлинить дымовую трубу

В обоих случаях мы также можем использовать специальное устройство, которое является регулятором тяги. Такое оборудование оснащено подвижной заслонкой с грузом. Заслонка открывается и впускает регулируемое количество воздуха, в зависимости от величины отрицательного давления в дымовой трубе.

Правильная тяга, или поток воздуха через дымоход, необходима для эффективной и безопасной работы камина или отопительного прибора. Ниже приведены некоторые методы обеспечения правильной тяги в дымоходе:

Правильный выбор размера: Дымоход должен быть соответствующего размера для отопительного прибора, который он обслуживает. Неправильно подобранный размер дымохода может привести к плохой тяге и неэффективному горению.

Следование рекомендациям производителя или консультация с профессиональным специалистом по дымоходам помогут определить правильный размер дымохода для конкретного отопительного прибора.

Высота: Высота дымохода играет решающую роль в обеспечении правильной тяги. Высокие дымоходы создают большую разницу давления между внутренним и наружным потоком воздуха, способствуя сильной восходящей тяге.

Дымоход должен достаточно выступать над линией крыши и любыми близлежащими препятствиями, такими как близлежащие деревья или здания, чтобы минимизировать турбулентность воздуха и обеспечить достаточную тягу.

Колпак дымохода: Установка колпака дымохода с соответствующим искрогасителем поможет предотвратить нисходящую тягу, вызванную ветром или отрицательным давлением. Колпак также препятствует попаданию в дымоход мусора, птиц и животных, сохраняя свободный путь для потока воздуха.

Подача воздуха: Достаточное поступление воздуха в зону горения необходимо для правильной тяги. Убедитесь, что в помещении, где расположен отопительный прибор, имеется достаточная вентиляция.

Если помещение слишком герметично, в нем может создаваться отрицательное давление, препятствующее тяге. Открытие окна или установка специальных вентиляционных отверстий может помочь обеспечить приток свежего воздуха в помещение.

Чистить дымоход: Регулярное обслуживание дымохода, включая чистку, имеет решающее значение для оптимальной тяги. Скопившаяся сажа, креозот или мусор могут ограничивать поток воздуха и препятствовать тяге. Запланируйте регулярный осмотр и чистку дымохода, чтобы устранить любые препятствия и обеспечить беспрепятственный поток воздуха.

Конструкция дымохода: Правильная конструкция дымохода, включающая гладкие стенки и минимальные изгибы или наклоны, способствует лучшей тяге. Избегайте излишних колен или изгибов, которые могут нарушить воздушный поток и вызвать турбулентность.

Если конструкция дымохода не соответствует требованиям, может потребоваться консультация профессионального специалиста по дымоходам для внесения необходимых изменений.

Погодные условия: Характер ветра и атмосферные условия могут влиять на тягу дымохода. Сильный ветер, дующий в направлении дымохода, может создать отрицательное давление и нарушить тягу.

Рассмотрите возможность установки ветронаправляющего колпака или индуктора тяги дымохода для смягчения воздействия неблагоприятных погодных условий.

Помните, что обеспечение надлежащей тяги необходимо для безопасной и эффективной работы вашего дымохода и отопительных приборов. Если вы испытываете постоянные проблемы с тягой или подозреваете проблемы с дымоходом, рекомендуется проконсультироваться с профессиональным специалистом по дымоходам, который сможет оценить ситуацию и предложить соответствующие решения.

Дымоход какого производителя лучше выбрать?

Качество модульного дымохода зависит не только от материала, из которого он изготавливается, но и от производителя. Чтобы случайно не приобрести некачественную подделку, лучше заранее изучить все предложения на рынке, оценить соотношение цены и качества отдельных фирм, почитать отзывы о продукции и, конечно же, при покупке попросить предъявить сертификаты и разрешения на продажу и использование изделий.

Производителей модульных дымоходов довольно много, правда, пока не все представлены на нашем рынке. Для того, чтобы иметь представление о самых известных из них, приведем приблизительный их список. Итак, это Selkirk, MK, Pougoulat, Bofill, Jeremias, Rosinox, Raab и многие другие. Украинские производители (компания «София») тоже занимаются выпуском модульных дымоходов по немецкой технологии. Практически все перечисленные фирмы занимаются выпуском стальных модулей, но каждая из них имеет свою «изюминку». Например, фирма Bofill занимается поставкой гибких дымоходов, позволяющих получить конструкцию любой нужной формы. Дымоходы фирмы Raab изготавливаются из специальной зеркальной стали. Некоторые модули могут использоваться практически для всех отопительных приборов, тогда как другие рассчитаны на определенные условия эксплуатации (температуру, давление, определенное топливо, сгорающее в оборудовании и т.д.), что тоже нужно уточнять при выборе.

Цена модульного дымохода зависит от множества факторов: поставщиков, производителей, материала, конструкции и т.д. В среднем дымоход, сделанный из стали, для двухэтажного дома может обойтись в 500$-1000$. Стоимость керамической конструкции приблизительно такая же. Если же Вы решите выбрать керамический дымоход с теплоизоляционной оболочкой и кожухом, Вам придется заплатить за него не менее 1800$. Указанные цены могут варьироваться в значительных приделах в зависимости от диаметра используемых труб (чем больше диаметр, тем дороже конструкция). Для приблизительного расчета стоимости дымохода можно умножить стоимость погонного метра нужной трубы на высоту конструкции и добавить 25-30% на крепежи и другие вспомогательные детали.

Виды и конструкции

Самые распространенные виды дымоходов:

• Кирпичные (иногда из газобетона с железным вкладышем);
• стальные из гладкого металла;
• стальные из гофрированного металла;
• стальные трехслойные с утеплителем («сэндвич»-трубы);
• асбоцементные;
• бетонные;
• керамические.

Конструктивно дымоходы бывают:

• стенные – являются частью стены и проходят, аналогично вентканалам, в стене; стены в таком случае выполняются из красного кирпича;
• коренные – представляют стоящую отдельно от стены конструкцию на отдельном фундаменте;
• насадные – дымовые трубы устанавливают непосредственно на камин или печь; обычно применяют легкие трубы из стали, асбоцемента, сэндвича.

Особые случаи

Встроить на втором этаже дымоход — значит смонтировать его, используя герметик либо через отверстие в несущей стене, либо через балкон, если таковой имеется. Здесь наилучшим образом подойдёт для использования коаксиальная труба в качестве дымохода. Она двухконтурная, то есть внутренний контур служит для вывода отработанных веществ, а наружный – для забора воздуха, как на схеме:

В случае проектирования дымохода для камина с одновременным его соединением с кухонной плитой, придерживаются оптимальной высоты и конструкции дымохода, с увеличением сечения и с установкой нескольких заслонок, чтобы можно было закрыть доступ для дыма. Однако по мнению специалистов, каминный дымоход всё-таки не стоит соединять с ещё одним нагревательным прибором, в том числе с кухонной плитой.

Чем больше камин, тем больше дымоход для камина

Правило пятое. Чем больше камин, тем больше дымоход для камина. Чем больше дымоход для камина, тем больше шансов, что с ним могут возникнуть сложности. Большой дымоход для камина во время работы удаляет довольно внушительный объём воздуха. Это означает, что ровно такое же количество воздуха надо возместить, т.е. подать в помещение.

В тёплый период года это не проблема, можно просто приоткрыть окно. Но зимой такой фокус не пройдёт, можно получить сильнейший сквозняк. Поэтому приток для камина, важнейшая составляющая его нормального функционирования. Приток можно сделать общим или местным, т. е.  подать в комнаты, или напрямую в камин.

Разновидности

Разновидностей каминных сооружений огромное множество. Большинство упрощенных конструкций легко сделать своими руками. Кроме того, продаются уже готовые камины (электрические, био), которые требуют простого монтажа без дополнительных усилий. Популярные электрокамины, камины печка, классические на дровах станут гармоничным дополнением интерьера деревянного дома.

Металлический. Камин из металла – отличное решение для современного интерьера деревянного дома в стиле хай-тек. Он прекрасно будет смотреться посередине комнаты, а его необычный дизайн станет роскошным акцентом гостиной. Металлический камин и открытая топка создает уют и поддерживает стилистику современного интерьера. Открытые камины менее мощные, чем закрытые.

Вторые служат в качестве обогревательного прибора. Преимущества металлических конструкций в том, что они легкие и не несут нагрузки на основание и перекрытие, не требуют планировки. Кроме того, металл быстро нагревается и распространяет тепло.

Кирпичный. Отопительные приборы из кирпича – классический вариант камина в деревянном доме. Облицовка кирпичом требует мастерства. Некачественная конструкция будет нефункциональной и небезопасной.

Кассетный. Современный камин для загородного дома, который пользуется большой популярностью. Конструкция представляет собой чугунную или стальную топку, закрытую стеклом. Она вставляется в печь или отделывается огнеупорными материалами (кирпич, камень). Закрытая кассетная топка подходит для размещения в комнатах, где редко бывают люди, так как она не требует постоянного контроля. Стекло в камине не пропускает тепло, поэтому комната хорошо прогревается.

Закрытый кассетный камин – энергосберегающий и функциональный. Главные преимущества такой конструкции – простота и безопасность. Однако при монтаже следует соблюдать требования пожарной безопасности. Кассетная конструкция – оптимальный вариант для деревянного дома. С помощью кассеты воздух нагревается максимально и поступает по воздуховодам.

Кассетный камин отличается дизайном и ценой. Самый бюджетный вариант – устройство из стали с дверцей, которая открывается горизонтально. Принцип работы камина заключается в постоянной циркуляции воздуха вокруг кассеты. Холодный воздух проникает в камин, циркулирует у стенок, нагревается и возвращается в комнату. Кассетное устройство может быть открытым и закрытым.

Открытый легко эксплуатировать, но он быстро нагревается, закрытый производят из чугуна или стали, огнеупорной керамики. Такие материалы обеспечивают высокий уровень КПД.

Чугунный. Современные камины из чугуна – привлекательные конструкции для деревянного дома. Особенность в том, что они работают максимально безопасно, а их дизайн примечателен. Красиво оформленный портал, наряду с другими декоративными элементами в помещении позволит гармонично вписать конструкцию в любое пространство.

Несмотря на стойкость материала, камин из чугуна получается легким и компактным.

Каменный. Камины из камня смотрятся красиво, эстетично и надежно. Они долговечные и экологичные.

Преимущество в том, что камин имеет респектабельный внешний вид, прекрасно гармонирует с обстановкой спальни или гостиной.

Монтаж каменного камина легко проделать самостоятельно. Минус конструкции: она занимает много места.

Перед установкой каменного камина укрепите пол. Деревянное основание вряд ли выдержит натуральный материал. Помните, что камень прекрасно гармонирует с плиткой, деревянными окнами, но трудно сочетается с интерьером в стиле хай-тек.

Печь-камин – уютный домашний очаг, который работает на дровах. Внешне конструкция напоминает гибрид камина и печи.

Облегченный камин – специальный проект для деревянного дома. Он имеет открытую топку и малый вес.

Декоративный камин гармонично вписывается в любой интерьер дома из дерева.

Конструкция может быть с изразцами, иметь резные украшения, широкую полку. На даче уместно смотрятся как настоящие камины, так и декоративные из гипсокартона, если имеется центральное отопление.

Устройство дымового канала

Проект дымовой трубы невозможно составить без знания устройства конструкции. Поскольку основными видами современных дымовых труб являются устройства, выполненные из сэндвич труб и кирпича, разберемся с конструкцией дымохода на этих примерах.

Конструкция сэндвич дымохода

Проектирование дымовой трубы сэндвич заключается в подборе элементов, необходимых для корректного функционирования системы отвода дыма и вредных для здоровья человека продуктов горения.

Сэндвич дымоход состоит из:

• опоры, необходимой для придания конструкции устойчивости;
• сборника конденсата;
• ревизии, через которую происходит осмотр и по необходимости очистка труб;
• сэндвич труб, соединяемых между собой хомутами;
• переходников, тройников и отводов, применяемых в случае подсоединения к основной трубе дополнительных элементов;
• крепежных хомутов или кронштейнов, осуществляющих дополнительную устойчивость конструкции;
• разгрузочной платформы, присоединяющейся к системе перед обустройством перехода через перекрытие или выхода на крышу строения;
• специализированных переходников через кровлю и выходов на крышу, защищающих стены строения от перегрева и возгорания;
• юбки, предназначенной для защиты дымохода от попадания влаги из вне;
• защитного конуса или оголовка предотвращающего попадание в дымовую трубу осадков и сторонних предметов.

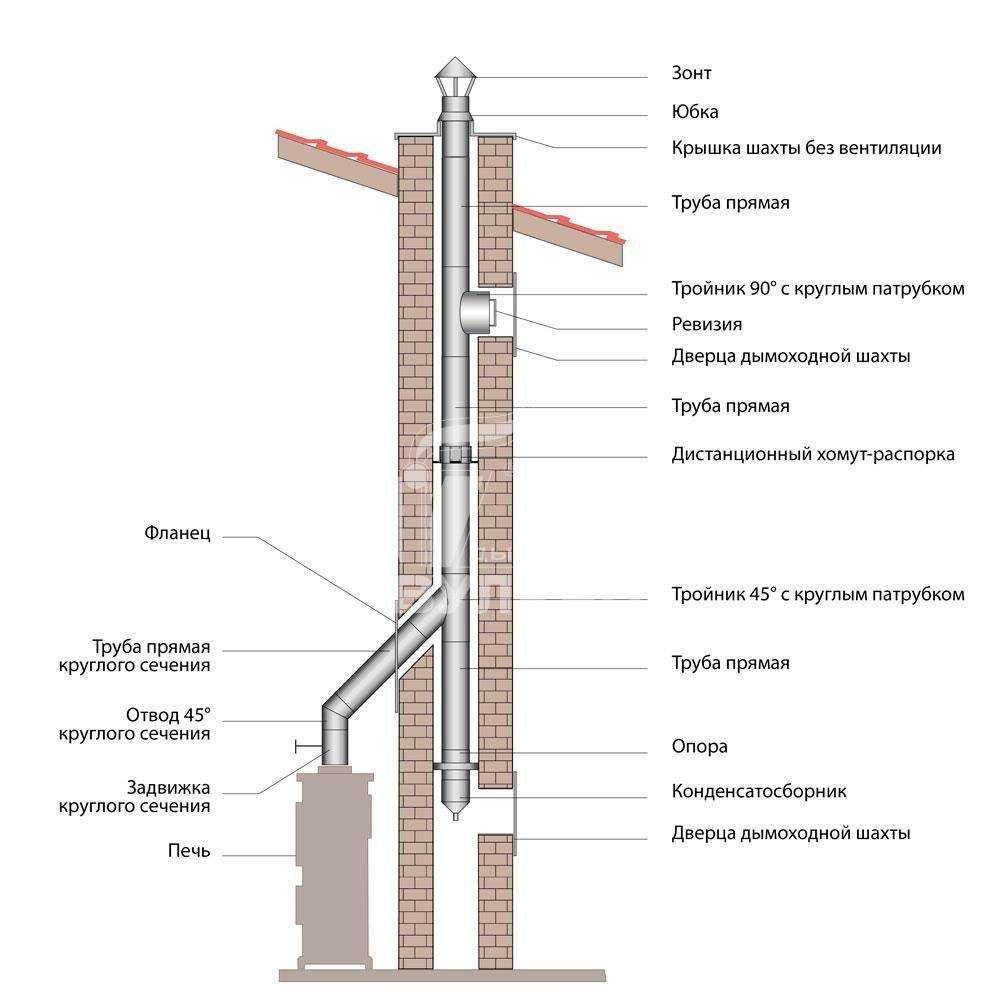

Конструкция сэндвич дымохода

Все стыки труб дополнительно защищаются герметиком, предотвращающим нарушение работоспособности системы.

Конструкция кирпичного дымохода

Конструкция дымоотвода, изготовленная из кирпича, несколько отличается от металлического аналога и состоит из:

• дымовой задвижки, устанавливаемой в месте присоединения дымохода к отопительному прибору. При помощи задвижки можно регулировать объем поступающего в трубопровод дыма;
• уложенных в шахматном порядке рядов кирпича;
• распушки или расширения, сооружаемого при подходе к месту прохождения дымовой трубы через перекрытия. Конструкция позволяет придать дымоходу дополнительную устойчивость;
• стояка дымохода, выкладываемого в шахматном порядке. Этот элемент располагается на чердаке дома и соединяет нижнюю и верхнюю части дымоходного канала;
• выдры, которая так же, как и распушка выкладывается с небольшим внешним расширением. Предназначена для предотвращения попадания влаги в дымоход;

При выкладке распушки и выдры изменяется только внешний диаметр дымохода. Внутренний размер диаметра должен оставаться постоянным на всем протяжении конструкции.

• шейки трубы, соединяющей отрезок дымоходного канала от выдры до оголовка;
• оголовок и защитный колпак, выполняющие функции защиты всей конструкции от осадков и посторонних предметов, засоряющих трубу.

Конструкция кирпичного дымового канала

Кирпич укладывается на раствор, состоящий из цемента, песка и извести в пропорции 1:2,5:1,5.

Места переходов через потолок и кровлю дополнительно укрепляются и изолируются жароустойчивыми материалами.

Правила монтажа

• Если дымоходная труба возвышается над крышей более чем на полтора метра, то ее нужно дополнительно закреплять кронштейнами или растяжками.
• Высота металлической трубы от печи до оголовка должна быть не менее 5 м.
• Для удаления конденсата в дымоходе монтируют специальные заглушки.
• В некоторых отопительных приборах температура отходящих газов очень высокая, поэтому поверхность потолка должна быть дополнительно заизолирована. Также мастера рекомендуют использовать специальные детали при монтаже, например утепленный проход через потолок.
• За пределы кровли дымоход должен выходить не менее чем на полметра.
• При монтаже дымоходной трубы недопустимо «заужение» ее диаметра.
• Горизонтальные участки металлической трубы не должны быть более 100 см в длину.
• Если трубопровод прокладывается вблизи конструкций из горючих материалов, то он должен нагревать их не более чем на 50 градусов по Цельсию.
• Дымоход должен проходить на безопасном расстоянии от электропроводки, газового трубопровода и легко воспламеняемых стройматериалов.

Подробнее о читайте на нашем портале.

Устройство металлического сэндвич-дымохода

Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.

Материалы для установки металлической конструкции

Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).

Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки

Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).

Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.

Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома

При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.

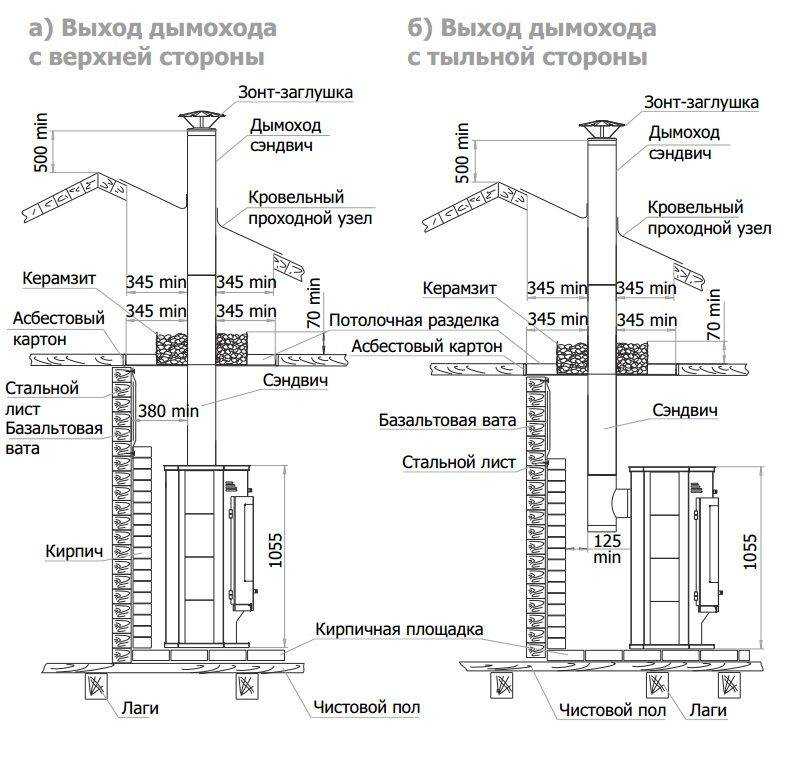

Схемы монтажа сэндвич-дымохода

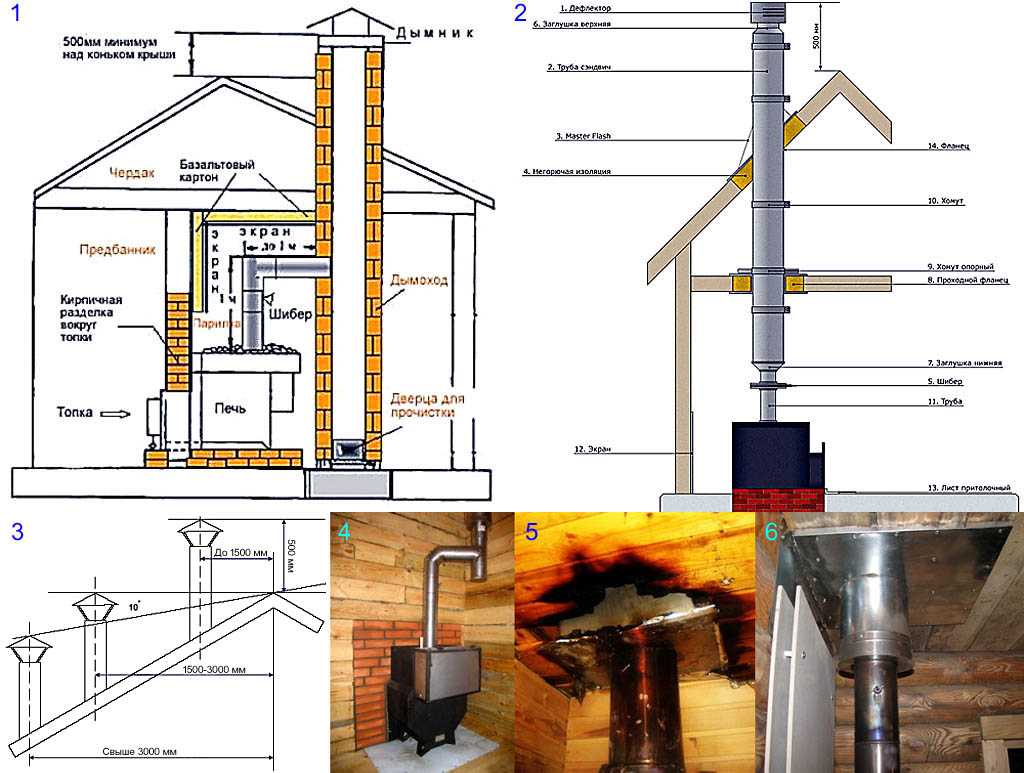

Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.

Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия

Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант.

Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.

Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.

Порядок монтажных работ:

• присоединение к котлу (или другому источнику тепла) переходника;
• пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
• установка в стене проходного блока с термоизоляцией;
• монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
• обустройство опорного узла с внешней стороны (площадки на кронштейнах);
• установка вертикальной трубы;
• крепление в верхней части конуса и оголовка.

При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.

Советы по устройству внутренней трубы

При выборе внутренней модели необходимо помнить о некоторых технологических нюансах

Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла

Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше. Более подробно о самостоятельной сборке сэндвич-дымохода читайте в этом материале.

Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»

Типы дымоходов для кирпичной печи

Дымоходы классифицируют как по материалу изготовления, так и по типу конструкции. Постройка трубы из кирпича — это традиционный вариант. Нередко дымоход изготавливают из глины, бетона или других смесей.

Современные конструкции часто делают металлическими, что позволяет экономить на постройке и облегчает ее установку.

Нередко встречаются комбинированные виды, когда металлическая труба изолируется кирпичной кладкой или сэндвич-панелями. По конструкции дымоход может быть вертикальный или горизонтальный.

Схема классического варианта

Такой дымоход представляет собой прямой выход из топки: дым и горячий воздух поднимаются и выводятся на улицу. Преимуществом вертикальной трубы для отвода дыма является более качественная тяга. В области топочной камеры образуется зона разреженного воздуха, благодаря чему холодный воздух снаружи засасывается через колосниковую решетку и обеспечивает приток кислорода для горения топлива.

Но такое строение имеет и свои минусы: горячий воздух выводится из печи чересчур стремительно, большая часть тепла пропадает впустую. Именно поэтому такой тип устройства чаще всего используют для приборов, в которых главная функция неотопительная. Например, вертикальный дымоход идеален для оборудования варочной печи. Быстрый отвод горячих газов помогает избежать перегрева помещения кухни и делает работу в нем более комфортной.

Фото 1. Схема и порядовка камина с классическим прямым дымоходом. Горячий воздух прямо из топки выходит в трубу.

Размеры вертикального дымохода зависят от высоты потолков и толщины перекрытий. При устройстве крыши со скатами труба дымохода делается выше конька не менее, чем на полметра. Это позволит избежать пожара при сильном ветре, который направляет поток газов горизонтально.

Важно! Чтобы увеличить КПД печи с вертикальным отводом дыма, часто используются перемычки, вызывающие естественное замедление движения газов по трубе. Горячий воздух более длительное время находится внутри дымового канала, отдавая часть тепла его стенкам. Такая конструкция обычно ухудшает качество тяги

Такая конструкция обычно ухудшает качество тяги.

Горизонтальный тип

Более высокой эффективностью обладает модель горизонтального канала. Движение горячих газов по нему не такое стремительное, чем по вертикальному. Поэтому тот же объем топлива позволяет получить гораздо более качественный прогрев помещения.

Минусы дымохода:

• ухудшение тяги;
• быстрое загрязнение канала сажей — потребуется оборудование специальных люков для чистки и более регулярный уход за конструкцией.

Из-за высокой степени нагрева стенок такие модели обязательно обеспечивают надежной теплоизоляцией. Хорошим вариантом будет постройка канала из кирпича, этот материал имеет наиболее высокую теплоемкость.

При изготовлении горизонтального дымоотвода требуется внимательнее подходить к расчетам. Размер сечения трубы зависит от мощности всего устройства и размеров топочной камеры.

Если диаметр будет шире необходимого, движение дыма замедляется, он успевает остыть еще в трубе, вызывая образование конденсата, разрушающего кладку.

При неправильной постройке дымохода значительно ухудшается тяга, что влияет на эффективность горения и общий КПД устройства.

Сечение канала меньше необходимого, в свою очередь, приводит к постоянному перегреву трубы и растрескиванию кладки.

Справка. Для повышения функциональности печи над горизонтальным дымоотводом часто оборудуют камеру для сушки трав, фруктов, грибов.

Постоянное прохождение газов по каналу обеспечивает интенсивный прогрев такой сушильной камеры, которую нередко используют для сохранения температуры пищи и даже приготовления некоторых блюд, требующих длительного «томления» при умеренной температуре.

Материалы

Материал для изготовления современных дымоходов и дымоотводящих каналов для каминов выбирается с учетом требуемых свойств и эксплуатационных характеристик.

Керамика отличается сплошными достоинствами – теплоемкостью, устойчивостью к воздействию высоких температур, долговечностью, а имеет только один недостаток – самую высокую стоимость среди других материалов для дымоходов.

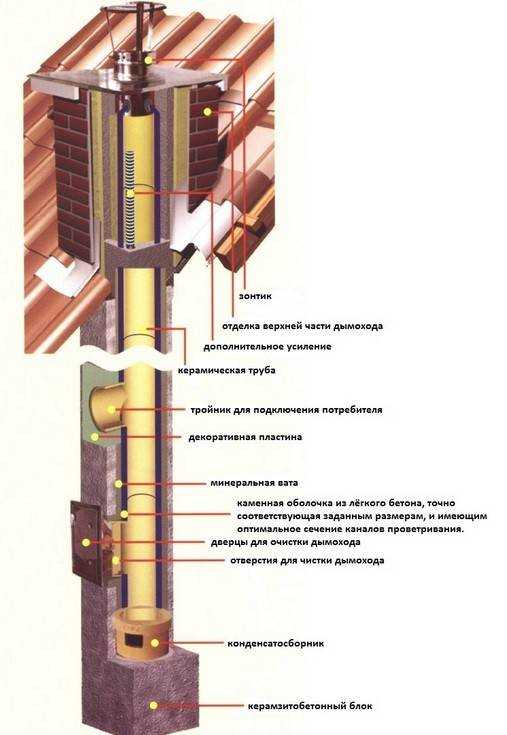

Устройство керамического дымохода

Нержавеющая сталь легкая, обладает устойчивостью к кислотам, легко монтируется.

«Сендвич»-трубы из стали-нержавейки с утеплителем хороши тем, что их можно использовать снаружи дома, они легко и просто монтируются, наличие утеплителя сводит образование конденсата к минимуму.

Схема дымохода сендвича

Кирпич

Его основными достоинствами являются теплоемкость и долговечность, а недостатком – большой вес, при монтаже нужно уделять особое внимание герметичности дымоотводящего канала для камина

Вариант устройства кладки дымохода для камина из кирпича

Асбестоцементные трубы считают спорным материалом. Дело в том, что правилами проведения трубо-печных работ допускается применение для дымоходов асбестоцементных труб только в тех случаях, когда температура удаляемых дымовых газов составляет не более 300 градусов Цельсия, но специалисты не рекомендуют использовать такие трубы для дымоходов.

Не используются для изготовления каминных дымоходов такие материалы как дерево, оцинкованная жесть, силикатный и пустотелый кирпич, глина.

Стальной дымоход – выбор сечения и высоты

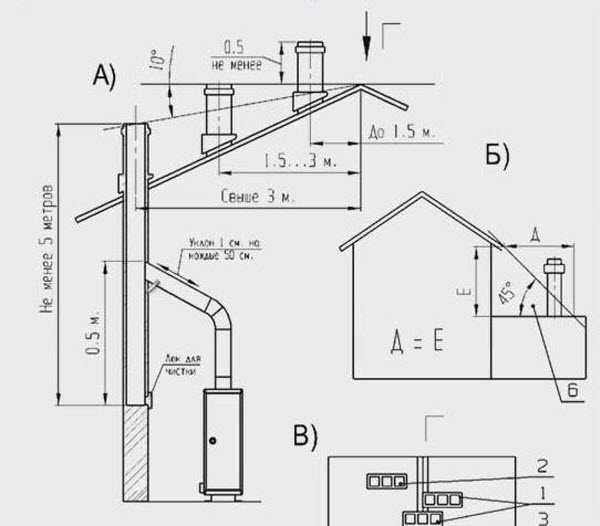

Чтобы тяга у дымохода всегда была хорошей, труба должна возвышаться над уровнем очага как минимум на 5 метров.

Также необходимо учитывать расстояние между крышей и концом выступающей наружу трубы:

• Если крыша плоская, то минимальное расстояние должно составлять 50 см.;
• Крыша с уклоном обязывает руководствоваться коньком – 1,5-метровый промежуток между коньком и трубой приветствует 0,5-метровое возвышение дымохода над самой верхней точкой кровли, 1,5-метровый промежуток – оголовок идет горизонтально относительно конька, 3-метровый промежуток – труба монтируется ниже конька при условии, что угол между последним и оголовком равен 10°.

Отдельного внимания заслуживает сечение стальной трубы. Здесь выясняется, что дымоход для котла своими руками подбирается в зависимости от мощности последнего.

• Агрегаты мощностью до 3500 Вт приветствуют трубы с сечением 140х140-140х200 мм;
• При мощности 3500-5000 Вт стоит делать акцент на сечение 140х200-140х270 мм;
• Сверхсильные котлы мощностью 5000-7000 Вт требуют дымоход с сечением от 140х270 мм.

Обратите внимание!

• Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)

• Пергола на дачном участке своими руками: пошаговая инструкция с фото и описанием

• Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)

Создание системы обогрева приветствует подбор дымохода исходя из мощности котла, а не наоборот.

Как и чем утеплить

Негорючий теплоизоляционный материал в циллиндрах для утепления дымохода

Утепление дымохода проводится как на этапе его установки, если в качестве материала была выбрана одностенная стальная труба, так и после сооружения конструкции. Для утепления стальных дымоходов используются негорючие типы утеплителя: керамзит, минеральная и базальтовая вата.

Толщина утеплителя зависит от температуры воздуха в зимний период и выбирается индивидуально под конкретный тип дымохода. К примеру, теплоизоляционный цилиндр от фирмы Rockwool толщиной 300 мм с сечением 133 мм обойдется в 275 рублей за погонный метр.

Альтернативой цилиндрам являются прошивные маты — это аналогичный по составу утеплитель в рулоне, который при монтаже придется подгонять под внешний диаметр дымохода. В зависимости от производителя маты имеют различные размеры. Например, прошивной мат фирмы ТехноНИКОЛЬ размерами 2400х1200х40 обойдется в 970–1000 рублей за упаковку.

Что такое модульный дымоход?

Что же такое модульный дымоход и какие преимущества он имеет в сравнение с классическим. Как можно понять из самого названия, он состоит из отдельных частей – модулей, которые без особых усилий могут соединяться между собой, как элементы конструктора. Одним из основных преимуществ такой конструкции является то, что, используя модули разной формы, можно сделать дымоход любой формы, что позволяет огибать препятствия в виде балок, балконов, углов или других архитектурных или строительных элементов. Несложный монтаж можно выполнить и самостоятельно, если четко следовать указаниям изготовителей, в отличие от строительства кирпичного дымохода, которое требует определенных навыков и знаний.

На протяжении веков строительством дымоходов занимались «узкоспециальные» строители – печники, сейчас же с этой задачей можно справиться и самому. КПД модульного дымохода выше, чем у кирпичного, а вес намного ниже, так что дополнительно усиливать фундамент под него не нужно. В некоторых случаях модули могут устанавливаться внутри уже готового кирпичного дымохода, повышая эффективность его работы. Еще один плюс современной конструкции – возможность быстрого демонтажа или замены отдельных элементов. Несмотря на то, что модули могут изготавливаться из металла, коррозия им не грозит, ведь порог конденсации влаги на их поверхности преодолевается практически сразу после начала работы (если быть точным, то через 1-2 минуты), что надежно защищает металл от появления ржавчины и разрушения. Кроме того, некоторые модульные элементы дополнительно защищаются слоем теплоизоляции.

Что это такое и для чего он нужен

Дымоход – система трубных каналов, предназначенная для отвода в атмосферу дыма и газов, образуемых при сгорании топлива.

Основные требования к дымоходам:

• устойчивость к высоким температурам (более 500⁰C),
• формирование достаточной силы тяги,
• полная герметичность,
• стойкость к влаге, образующейся внутри системы в результате конденсирования,
• устойчивость к воздействию угольной и серной кислоты, образующихся внутри контура в результате химической реакции водяных паров и отводимых газов (сажи),
• обеспечение конструктивной устойчивости,
• соответствие нормам пожарной безопасности.

Срок службы и долговечность

Величина срока службы дымохода для камина зависит от качества и материала изготовления, долговечности его основных частей, условий работы, а также эксплуатации (каким топливом и как топим), от технического обслуживания (своевременная проверка и чистка) и в общем составляет:

Кирпичный дымоход имеет срок службы более 50 лет, но все зависит от условий эксплуатации. Он требует постоянного осмотра и прочистки, ухода и обслуживания, периодического ремонта.

На составные элементы керамического дымохода даются 30 лет гарантии. Дымоход из этого материала выдерживает жесткую эксплуатацию, переносит возгорание сажи. Сегодня керамический дымоход считается наилучшим вариантом дымохода для камина.

Гарантийный срок на на металлические «сендвичные» дымоходы с изоляцией составляет, по заявлению производителей, порядка 10-15 лет. Срок службы одностенных металлических дымоходов, в зависимости от условий эксплуатации, толщины стенок и марки стали – до 10 лет. Хотя, декларируемые и фактические сроки службы дымоходов очень сильно отличаются.

Нелепо, когда производители заявляют гарантийный срок эксплуатации дымохода два года, а его срок службы- 20 лет. На самом деле только на практике можно проверить реальный срок службы дымохода для камина и нормального функционирования всей конструкции.

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

1. Её можно провести после завершения строительства дома, а не в его начале.
2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
4. Существует возможность регулировать силу тяги.
5. Высокая пожаробезопасность.
6. Исключена утечка газов.
7. Не требуется проделывать отверстия в кровельном пироге.
8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

• нарушение эстетичного вида своего дома;
• потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
• чтобы предупредить попадание воды в трубу требуется установка отливов;
• необходима дополнительная фиксация дымохода к стене;
• большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.
