Дом на металлокаркасе из профильной трубы

Модельные серии (проекты) быстровозводимых домов

Значительно ускорить и упростить проектирование и строительство конструкций, позволяя приобрести типовой проект здания из ЛМК и сэндвич-панелей. Готовые быстровозводимые здания можно использовать под складские, производственные, сельскохозяйственные, спортивные объекты, офисы и многое другое. Производственная компания «Запад» осуществляет типовое строительство собственного производства, а также проектирует и изготавливает комплекты зданий по индивидуальным заказам.

Завершить здание типовой планировкой — это полноценное бизнес-решение. Его приобретение значительно сокращает время и стоимость строительства за счет отсутствия сценического оформления, сжатых сроков поставки и полного набора готовых элементов. Кроме того, при покупке типичный клиент задает очень четкое видение будущей структуры, а также возможность увидеть уже реализованные проекты.

Как правило, типовые проекты ориентированы на определенную область бизнеса. Чаще всего они используются при строительстве магазинов, торговых павильонов, рынков, гостиниц, СТО и АЗС, кафе и т. Д. Готовые проекты могут быть укомплектованы всем необходимым, вплоть до мебели и кондиционеров. Как правило, строительство этих зданий ведется «под ключ».

Типовой строительный проект подразумевает возможность адаптации под заказчика. Могут варьироваться такие параметры, как размер здания, тип и толщина утеплителей сэндвич-панелей, цвет, наличие оцинковки или оцинковки и цветное покрытие и т. Д.

Существует множество решений типовых проектов зданий для торговых залов, рынков, складов разной категории, магазинов, АЗС, автомоек и т. Д. Примерами типовых проектов зданий от ЛМК могут быть серии домов в Туле, Тула 6 и 9. завода-производителя металлоконструкций Веста. Готовые постройки включают в себя металлический каркас, высокопрочные болты для сборки сэндвич-панелей с пластинами из оцинкованной стали и саморезы с полимерным покрытием для крепления сэндвич-панелей, дверей (в том числе качественных автоматических и противопожарных дверей и дверей собственного производства), а также в качестве дополнительных элементов. Конструкции оптимизированы на основе многолетнего опыта обслуживания зданий, обеспечивая оптимальную производительность при одновременном снижении расхода материалов и устранении ошибок во время строительства.

Строительство зданий типовых серий Тула 6 и Тула 9, отличающихся отсутствием сварных швов, возможностью многократного последующего демонтажа, транспортировки и монтажа на новом месте. Размеры элементов конструкции оптимизированы для перевозки любым видом транспорта.

Типовые комплектные здания Тула 6 и Тула 9 обладают высокой степенью функциональности, поскольку имеют возможность легко адаптироваться к потребностям клиентов с высоким качеством, надежностью и соответствовать всем техническим стандартам.

Покупка Завершив строительство, вы станете обладателем универсального решения, способного ускорить развитие вашего бизнеса!

Плюсы и минусы каркасных домов

Доверие к технологии каркасного строительства появилось не сразу, поскольку непосвященным в строительство такие дома кажутся очень непрочными и недолговечными, но это только на первый взгляд. Рассмотрим подробно достоинства и недостатки таких домов.

1. Основным достоинством каркасного строительства является быстрота возведения. Небольшая строительная бригада может построить дом за 1-1,5 месяца. Вместе с этим, если дом строится своими руками и бюджет ограничен, возможен вариант, когда возводится каркас, монтируется и укрывается крыша, а далее все работы проводятся под крышей неограниченное количество времени без вреда постройке от атмосферных осадков.
2. Положительным качеством считается и низкая теплопроводность стен, и высокая теплоемкость всей постройки. Летом в каркасном доме прохладно, а зимой тепло.
3. Можно более эффективно применять отопительную систему в помещениях, это снижает траты в процессе эксплуатации.
4. Плюсом является удобство прокладки коммуникаций внутри каркаса. Благодаря этому можно без огромных временных и трудовых затрат сделать подводку электричества, провести трубы водоснабжения и отопления.
5. Помимо всего перечисленного, для строительства каркасника не нужен дорогой и тяжелый фундамент — достаточно опорно столбчатого фундамента , фундамента на сваях или буронабивного фундамента. Все свайные фундаменты будут стоить гораздо дешевле монолитных бетонных.
6. Как следствие из предыдущего пункта, все строительство каркасного дома обходится дешевле домов из таких материалов, как кирпич или газобетон.
7. К плюсам можно отнести еще одно преимущество каркасников – отсутствие усадки. Это позволяет проводить внутреннюю и наружную отделку сразу после монтажа каркаса здания, что позволяет построить такой дом за несколько месяцев.
8. Простота внутренней и внешней отделки. Стены каркаса являются ровными поверхностями, идеально подготовленными под чистовую отделку.
9. Экологическая безопасность. При строительстве каркасных домов используются только экологически чистые материалы – дерево в качестве каркаса и обшивки и каменная вата (исходным сырьем для производства которой служат габбро-базальтовые горные породы) в качестве утеплителя.
10. Возможность круглогодичного строительства каркасных домов. Опыт строителей показывает, что возведение таких домов зимой даже предпочтительнее, так как строительный материал остается чистым, а атмосферные осадки не оказывают негативного влияния на ход стройки.

К недостаткам каркасного дома можно отнести:

Герметичность. Пирог стены каркасного дома превращает помещение в своеобразный термос, в котором, при повышении влажности, возможно образование грибка на стенах. Поэтому при строительстве желательно продумать вентиляционную систему, чтобы был естественный приток и отток воздуха. Идеальной для каркасников является приточно-вытяжная вентиляция с рекуперацией тепла. Высокая пожароопасность. Горючесть является проблемой всех деревянных домов

Важно заметить, что в каркасных домах каменноватный утеплитель не является горючим веществом, а опасность представляет именно деревянный каркас здания. В таких условиях обработка дерева специальными пропитками – антипиренами, сокращает риск возгораний дерева. Плохая звукоизоляция

Плохая звукоизоляция

При отсутствии шумопоглощающего слоя в перегородках слышимость в каркаснике достаточно хорошая. Помимо проблем со звукоизоляцией, вопросы также возникают из-за передачи вибраций на межэтажные перекрытия при ходьбе. Подверженность проникновению грызунов. Часто при ошибках в проектировании и монтаже каркасных строений возникает проблема с проникновением внутрь каркаса грызунов, что приводит к порче утеплителя и, как следствие, потере теплоемкости здания. Про решение проблемы мышей и других грызунов в каркасниках читайте дальше. Достаточно высокая конечная стоимость коробки дома. В плюсах мы описали экономию при строительстве каркасных строений на более легких фундаментах, однако стоимость возведения коробки здания вполне сравнима со стоимостью возведения коробок из других материалов. Происходит это из–за высокой стоимости материалов для внешней отделки и большого количества необходимого утеплителя.

Каркасное строительство не допускает наличия ошибок. Поэтому всегда предъявляются повышенные требования к квалификации специалистов. Если будут допущены неточности, например, на стадии заливки фундамента, это вызовет большие экономические затраты во время строительства. Поэтому избежать большинство указанных недостатков поможет правильно составленный проект (подробнее о проектировании и этапах строительства дома ).

Утепление и гидроизоляция

При изготовлении гаража своими руками вы отдали предпочтение металлу? Металлический каркас отличается высокими эксплуатационными параметрами и прослужит долгое время без потери первоначальных характеристик.

Но для повышения комфортабельности строения стоит позаботиться о его утеплении и гидроизоляции стен, что позволит сформировать внутри гаража здоровый микроклимат, предотвратить риск развития плесени, грибка.

Схема утепления стен. Утеплительные работы выполняйте в следующем порядке:

1. Натяните полимерную мембрану или полиэтиленовую пленку на изготовленный своими руками каркас.
2. Выполните монтаж обрешетки, размещая между ее элементами утеплительный материал. В качестве утеплителя можно использовать пенопласт, пенополистерол, минеральную вату и другие современные материалы с высокими показателями теплосбережения.
3. Обшейте поверхности гидроизоляционным материалом. Современный рынок предлагает широкий выбор подобных материалов. Например, разнообразные гидрофобные составы, паробарьеры, рубероид, композитные лакокрасочные составы на основе полимеров, герметики, мастики и т.д..
4. Облицуйте стены гаража изнутри отделочный материалом. Часто стеновые поверхности внутри таких сооружений обшивают сэндвич-панелями, фанерой, керамической плиткой, чуть реже обклеивают обоями, оштукатуривают декоративными составами.

Отличия холодной ковки

Существует такое понятие как «штамповка», которое иногда путают с холодным типом ковки. Сама же холодная ковка имеет 2 принципа, по которому может происходить этот процесс. В таблице указаны различия процессов.

Процесс	Описание
Штамповка	Процесс штамповки можно описать как выдавливание определенных фигур при помощи пуансона, который работает при высоком уровне давления. Примером процесса штамповки служит алюминиевая банка. Нагрев металла при этом не используется. Возможность применить такую технологию дома вряд ли возможно, поскольку невозможно создать для этого необходимые условия.
Холодный тип ковки (наклепывание)	Такая разновидность холодной ковки, по сути, есть наклеп, а именно проводится в процессе определенное число ударов очень большой силы, что позволяет структуре металл изменяться и становиться необходимых параметров по размеру и форме. Такая манипуляция проводится при помощи молота, который также можно соорудить своими руками.
Холодный тип ковки (гнутье)	Иная разновидность – это гнутье. При такой технологии металл по структуре остается прежний, не меняя своих характеристик. Этот тип ковки возможен для использования дома, для него лишь нужно заняться созданием станка для холодной ковки своими руками.

Ковкой холодного типа, которая проводится по принципу гнутья заниматься довольно просто, особенно если имеется специальное оборудование стационарного типа, которое облегчает существенно процесс. Преимуществом такой разновидности является и то, что собрать практически любой станок для холодной ковки своими руками можно без больших затрат на это.

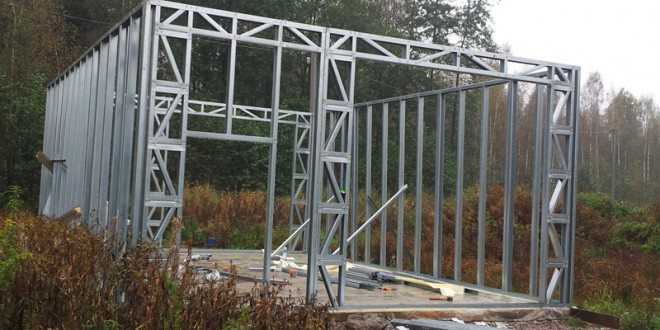

Изготовление и монтаж каркаса из ЛСТК

Скелет дома изготавливают из C- и U-профиля. Они соединяются винтами-саморезами. Шаг между стойками 600-1000 мм. Он учитывает размеры панелей утеплителя и позволяет удобно крепить другие отделочные материалы.

На производственной линии каждая деталь изготавливается отдельно, нумеруется, упаковывается. Готовые детали оборудованы отверстиями для креплений и под инженерные коммуникации. Для монтажа скелета дома в комплект к деталям основы входят соединительные элементы.

Постройки по индивидуальным проектам стоят значительно дороже домов, изготовленных по типовым проектам. Для удешевления строительства жилья можно воспользоваться типовым проектом с каркасом из термопрофиля или из легких стальных тонкостенных конструкций по канадской технологии. Ее отличие от других технологий быстрой постройки зданий – каркас из ЛСТК и специальные SIP-панели, имеющие особые теплоизоляционные характеристики.

В случае постройки жилья по типовому проекту заказчик получает готовый каркас определенного размера и формы. Детали основы маркируют и упаковывают согласно чертежам дома.

В качестве утеплителя, кроме минеральной ваты, можно использовать:

• базальтовые плиты;
• пенополистирол;
• эковату.

Для отделки наружных стен дома используют кирпич, керамогранит. Часто в качестве отделки фасадов каркасных зданий применяют навесные вентилируемые фасады различного типа. Все большей популярностью пользуются такие отделочные материалы, как сайдинг и блок-хаус. Не утратили своей актуальности оштукатуривание и окрашивание фасадных стен.

В комплекте с деталями каркаса и соединительными элементами заказчик получает описание проекта, рекомендации и инструкции по сборке каркаса, спецификацию всех элементов.

Мечтаете построить дом с минимальными трудовыми, временными и финансовыми затратами, чтобы все поверхности получились идеально ровными и не нужно было заниматься монтажом дополнительной теплоизоляции? В этой статье мы расскажем, как построить дом из металлокаркаса своими руками, о его преимуществах перед другими способами возведения зданий.

Для постройки здания любых форм и размеров из металлического каркаса и легких или сборных сэндвич-панелей понадобится времени не больше месяца.

• Все детали изготавливаются на одном заводе по заранее разработанному проекту.
• При проектировании сразу делается точный расчет веса всего сооружения, что дает возможность точно рассчитать фундамент и количество необходимых материалов для его устройства.
• Компактные легкие элементы здания не нуждаются в аренде большого количества транспорта для перевозки и значительно сокращают сроки строительства.
• Нет необходимости использовать тяжелую технику при сборке каркаса.
• Отсутствие на строительной площадке мусора и отходов.
• Металлокаркасное строительство можно проводить в любое время, поскольку для стен не используются никакие строительные растворы, требующие время для застывания.
• Возможность устанавливать большие пролеты без использования специальных опорных конструкций.
• Монтаж элементов здания ведется только с использованием болтовых соединений.

Особенности металлического устройства

Основной деталью каркаса из металла можно считать поперечную раму, образующуюся колоннами и стропильными фермами

Основной деталью каркаса из металла можно считать поперечную раму, образующуюся колоннами и стропильными фермами. Эти изделия подсоединяется к основанию здания. Нагрузочный объем распределяется на точки опоры. Основное количество давления припадает именно на первый элемент. На колонну воздействует масса всех элементов, нагрузка от ветра и осадков атмосферы.

Каркасные дома из металлического профиля включают в себя такие элементы:

Каркасный дом для постоянного проживания: виды и особенности

• Балки с устойчивым или неустойчивым типом сечения, которые за счет своих размеров позволяют увеличивать пролет постройки.
• Каркасные стойки, увеличивающие устойчивость конструкции.
• Специальные ригели, создающие несущие точки, в виде линий, и соединения систем колон и опор в единый механизм. На практике их очень часто применяют для увеличения размера пролета, а также высоты потолка в здании.
• Балочные элементы с различными типами сечений. Монтируются обычно для усиления жесткости и уровня несущей способности постройки.
• Связные компоненты между соединительными частицами металлических конструкций.
• Прогоны для связи кровель и стеновых систем, прикреплённых к каркасу строения. Они воспринимают уровень нагрузки, которую получает строение от ветра и атмосферных осадков.
• Детали закладки, которыми сваривают детали воедино.
• Метизы или элементы для крепления.
• Межпрогонные пролеты в виде дуги, называющиеся арками.

Требования к параметрам и конструкциям

Главные нормы к ЛСТК изложены в СП 260.1325800, но нормативов именно по каркасникам из профиля почти нет или они очень размытые, поэтому чаще применяются зарубежные правила (EN), проекты и техусловия (ТУ) производителей (например, Балтпрофиль, пожалуй, самый авторитетный), фирм-застройщиков.

Заказать профиль, балки уголки любого сортамента можно на большинстве заводов, специализирующихся на металле. Используются стандартные крепежи, метизы, поэтому проблемы с ними также не будет.

Требования:

• Каркас и обрешетка крыши собирается из одинаковых по своим качествам профилей. Материал должен иметь одинаковые коэффициенты расширения для качественного объединения элементов в цельную структуру, которая гарантирует прочность, отлично гасит вибрацию.
• При использовании металла с разным коэффициентом обшивка будет дребезжать, соединения расшатываться и ослабевать.
• Для жилья берут профиль не простой, а термо. Исключения составляют объекты в теплом климате, сезонные дачные домики.
• Гидро-, ветрозащитные прослойки обязательные, так как рама легкая, элементы тонкие, узкие, есть риск продуваемости повышенный.
• Это же касается пароизоляции, чтобы не скапливался конденсат. Обычно теплоизоляцию применяют всегда, даже для теплого климата, так как она одновременно выполняет роль шумоизоляции.
• Появление мостиков холода надо свести к минимуму за счет правильной укладки утеплителя.

Подробные требования по толщине, весу, сечению, форме профиля есть в СП 260, в нем же указаны основные формулы для расчетов.

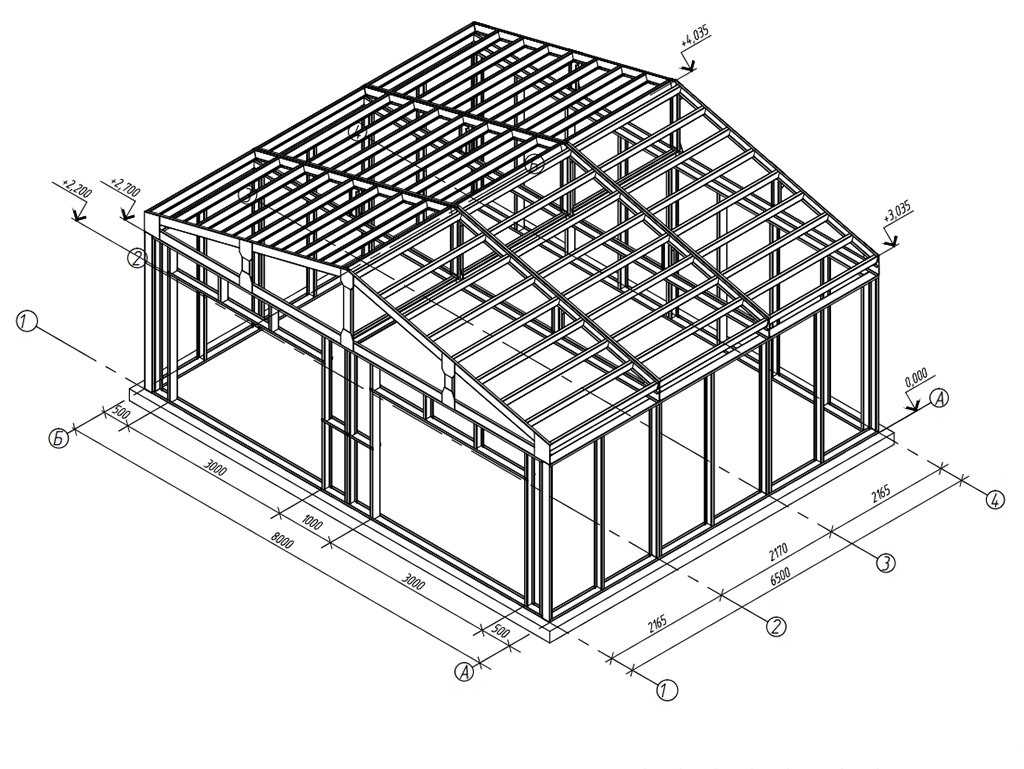

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно

1. Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
2. Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
3. Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
4. Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций. Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают

Болты нормальной точности в этом отношении выигрывают

Болты нормальной точности в этом отношении выигрывают

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Металлический каркас здания

Производственные и складские помещения

Торговые центры и офисные комплексы

Ангары и сооружения для сельского хозяйства

Жилые и промышленные строения типа фахверк

Спортивные здания и комплексы

Автосалоны, автосервисы и автомоечные

Вы можете оформить заказ на изготовление металлического каркаса здания и отдельных его элементов: балок, колонн, ригелей, ферм, перекрытий, стоек фахверка, анкерных групп. Также мы производим фундаментные блоки и арматурные каркасы.

Сооружения на металлокаркасе: экономические выгоды

Строительство объектов на металлическом каркасе применяется в широком спектре отраслей. Благодаря ряду особенностей нашего продукта и выгодным ценам на сырье от партнеров, обеспечивается снижение финансовых и временных затрат на возведение, а также экономические выгоды для заказчика в период дальнейшей эксплуатации. Здания на металлокаркасе:

• могут быть любой формы (прямоугольной, полукруглой, в виде многогранника) и иметь практически неограниченные габариты;
• возводятся в течение нескольких недель после завершения проектных работ;
• обладают малым весом, что снижает нагрузку на фундамент и позволяет оптимизировать его стоимость;
• характеризуются надежностью, прочностью, стойкостью к сейсмической активности;
• позволяют сократить расходы на отопление и кондиционирование за счет высоких теплоизоляционных качеств;
• окупаются на 40-50% быстрее аналогов из кирпича или блоков;
• позволяют использовать различные отделочные материалы для оформления фасада и внутренних конструкций;
• возводятся в любое время года с сохранением технологических параметров.

Установку каркаса можно выполнить своими силами или поручить нашим специалистам. Сколько времени и ресурсов потребуется для изготовления каркаса под фахверк или другой конструкции, рассчитает наш менеджер и предоставит смету. Отправьте заявку на просчет металлического каркаса здания или позвоните нам по телефону +7

Особенности металлокаркасов «Стролег»

Изготавливаемые на каркасы состоят из вертикальных стоек и горизонтальных прогонов, которые служат опорой для оконно-дверных проемов и материалов обшивки. Конструкции могут быть одноэтажными, малоэтажными и многоэтажными с малыми (до 600 мм), средними (600-1200 мм) и большими (свыше 1200 мм) пролетами. Согласно конструктивным особенностям, изделия подразделяют на ригельные, безригельные, с фермами разных размеров, соответствующих высоте этажа. Каждое из этих решений обладает особенностями, которые могут стать приоритетными для реализации конкретного проекта.

В отношении типа каркаса часто наиболее эффективными оказываются конструкции связевого типа. Они эффективнее рамных работают на горизонтальные нагрузки. Кроме того, чтобы сварить связевый каркас, требуется меньше стали.

Крепление элементов осуществляется посредством болтов, сварным или комбинированным способом. В зависимости от расчетной нагрузки и конфигурации объекта могут использоваться трубы разного сечения.

После монтажа на ленточный либо свайный фундамент конструкцию обшиваем согласно требованиям противопожарной безопасности и назначению объекта. Наружная обшивка может выполняться сэндвич-панелями или профнастилом. Одно из наиболее рациональных решений – вентилируемый фасад.

Обшивка здания сэндвич-панелями

Обшивка здания профнастилом

Внутренние конструкции здания также можно изготовить на основе каркаса из металла. Это лестницы, колонны, элементы стеллажных систем.

Как строится наше с Вами сотрудничество

Дайте знать, что заинтересованы в : позвоните нам и уточните время, удобное для обсуждения деталей. Далее сотрудничество выстраивается следующим образом:

1. Наш менеджер предоставит каталог услуг и типовых проектов (либо ведем диалог, исходя из чертежей заказчика). Также проект может быть разработан индивидуально – под особые требования.
2. После уточнения деталей выполняем расчет стоимости работ и количества металлопрофиля. Предоставляем обоснование цены.
3. Подписываем договор. Исходя из прописанных условий, приступаем к изготовлению элементов каркаса, маркируем их и упаковываем. Составляем инструкцию по монтажу.
4. Доставляем конструкции к месту установки.
5. Если, наряду с производством, договор предусматривает монтаж, обустраиваем фундамент.
6. Монтируем каркас в соответствии с нормативами, обшиваем сендвичными панелями или другим материалом согласно проекту.

Независимо от уровня сложности и типа металлокаркаса, а также перечня сопутствующих работ, гарантируем, что наши расценки впишутся в бюджет, и Вы получите решение, максимально способствующее достижению Ваших целей.
