Двухскатная крыша своими руками

Как крепить стропила

Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно

Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой

Назовем наиболее популярные из них:

• самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе. Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;
• можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
• но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
• если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
• если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
• самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.

Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.

Видео по теме:

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
3. Из предыдущих двух параметров можно узнать длину стропил.
4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше (подробнее: «Ферма металлическая, минусы и преимущества «). Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Правила расчета

Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

• Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
• Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, угол наклона для профнастила или металлочерепицы варьируется от 20 до 45 градусов.
• Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
• Определение шага стропил. Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
• Определение длины стропил. Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
• Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: расчет стропильной системы двухскатной крыши

Отрицательные стороны двускатной крыши

Основные недостатки, отмечаемые строителями и владельцами домов:

сокращение полезного объема чердака, дефект нивелируется при увеличении угла установки скатов
кровля отличается простотой форм и не подходит для дизайнерских домов
наличие плоских фронтонов портит оформление строения
непригодность для зданий с увеличенной площадью
воздействие атмосферных осадков на стены зданий, расположенные под фронтонами

Несмотря на имеющиеся недостатки, классическая двускатная крыша широко используется при строительстве или реконструкции дачных либо жилых домов. Кровля позволяет использовать чердак для хранения инвентаря или обустройства небольшой мастерской. Конструкции применяются при возведении хозяйственных или временных помещений, не требовательных к вместительности чердака.

Как вам статья?

Полезно14Не нравится3

Какую систему выбрать

Стропила для двухскатной крыши своими руками – это вполне выполнимая задача. Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.

Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:

• Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
• Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.

Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

Как крепить стропила на односкатную крышу, подробно на видео:

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Классификация по типу ската

Второе разделение можно сделать в зависимости от того, как запроектирована линия ската. Виды здесь предполагают наличие двух вариантов:

Двухскатная крыша c ломаными и прямыми скатами

1. С прямыми скатами. Самый простой для выполнения способ. Позволяет выполнить работу без серьезных затруднений. Минусом такого варианта кровли своими руками является уменьшение пространства мансарды.
2. С ломаными скатами. Такие виды кровли более сложны в выполнении. Предполагается наличие линии, по которой изменяется угол наклона. Угол наклона нижней части ската нужно сделать большим, чем у верхней. Таким образом получается поднять потолок мансарды и увеличить свободное пространство. Монтаж кровли осуществляется с установкой дополнительного ригеля в месте перелома.

Эти виды предполагают выбор между ними в зависимости от пожеланий будущего владельца здания.

Сборка обрешетки

Схема обрешетки крыши

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами. Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст, пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести. Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

Классификация стропильных систем по способу опирания

Конструкция может быть классифицирована по двум признакам. Первый из них — способ опирания несущих элементов. Двускатная стропильная система крыши дома в этом случае включает следующие виды:

• с наслонными стропилами;
• с висячими стропилами.

Виды двускатной крыши с наслонными и висячими стропилами

Устройство кровли с использованием наслонных стропил предполагает их опирание в двух точках. Конструкция в этом случае позволяет избежать возникновения серьезного распора. Чтобы сделать монтаж своими руками потребуются следующие основные элементы:

• стропильные ноги;
• мауэрлат;
• ригель;
• промежуточные стойки и подкосы при большом пролете несущих балок;
• обрешетка и контробрешетка;
• накладки упорные бруски.

В верхней точке монтаж предусматривает опирание на ригель. Установка также предусматривает опору в нижней точке — мауэрлат. Собрать такую конструкцию для дома своими руками можно только в двух случаях:

Варианты сборки наслонной системы двускатной кровли

1. Наслонная система возможна, если расстояние между фронтонами не большое. То есть такой монтаж подойдет для небольшого дома своими руками. Наибольшая длина строения, которая позволяет выполнять устройство деревянного ригеля без дополнительных усилений — 6 м. При больших пролетах потребуется в качестве ригеля устанавливать металлические балки. При использовании деревянного бруса необходимо будет предусматривать промежуточные стойки, которые располагают в среднем через 2 метра. Избежать этого можно только при использовании в качестве ригеля клееного бруса достаточно большого сечения. В этом случае становится невозможной свободная планировка пространства — стойки посередине помещения убрать нельзя.
2. Второй вариант, когда возможен монтаж наслонной системы двускатной кровли своими руками — это наличие стены в середине дома. Устройство в этом случае предусматривает, что брус, на который будут опираться стропила в верхней точке, передаст нагрузку на внутреннюю стену. В этом случае несущая конструкция не должна быть спутана с перегородкой. Перегородка опирается на перекрытия, а установка стены дома своими руками предполагает ее опирание непосредственно на фундаменты. Такое устройство подойдет для зданий с достаточной шириной, где есть смысл устанавливать стеновое ограждение посередине.

Второй вариант — висячие стропила. Они более сложны в расчете, но позволяют устройство в подкровельном пространстве дома свободной планировки. Конструкция предполагает отсутствие опорного деревянного или металлического бруса в верхней части. Монтаж предполагает опирание стропил только в нижней точке. В верхней части несущие балки надежно соединяются между собой. Установка такой системы напоминает ферму

Конструкция работает на распор, поэтому важно предотвратить чрезмерную горизонтальную нагрузку на стены дома. выполнить это можно с выполнением следующих мероприятий:

• устройство монолитного пояса по обрезу стен;
• необходимо сделать надежное закрепление мауэрлата двускатной кровли к стене дома своими руками;
• для устранения распора устанавливается схватка.

Монтаж висячей стропильной системы

Схватка или стяжка становится одним из значимых элементов двускатной кровли дома. Она предотвращает разращение стен под действием распора. Можно выделить следующие виды схваток:

• расположенные в уровне перекрытия мансарды;
• расположенные в уровне потолка мансарды.

Стоит отметить, что второй вариант обеспечивает меньшую надежность, поскольку, чем выше выполнен монтаж элемента, тем сильнее стропила оказывают на него воздействие. Если схватка получается слишком длинной, необходимо сделать ее усиление своими руками. Для этого производится монтаж дополнительных элементов двускатной кровли дома — подвесок. Они соединяют конек с серединой затяжки, чем предотвращают ее провисание.

Такой вариант подойдет только при наличии подъемной техники, поскольку готовые двускатной кровли дома станут слишком габаритными и тяжелыми для подъема своими руками.

Разновидности конструкций висячих стропил

Выбор той или иной схемы для устройства висячих стропил зависит пролета между несущими стенами. Чем больше это расстояние, тем сложнее конструкция и большее количество дополнительных элементов требуется.

Базовая трехшарнирная треугольная арка

Это основа всей конструкции, имеет форму треугольника. Собирается из двух стропильных ног, которые скрепляются в коньке. Нижние части соединяются деревянной затяжкой. Максимально допустимая высота в коньке равна шестой части длины пролета. При этом такую конструкцию разрешается использовать только в зданиях между стенами которого не больше 6 метров.

В таком изделии стропила испытывают только изгибающие нагрузки, а затяжка — растягивающие. В основании разрешается использовать металлический прут, или тяж. Но обычно оставляют дерево, так как оно выполняет роль балок для чердачного перекрытия.

Шарнирная арка с бабкой

Такая система применяется в зданиях с пролетом больше 6 метров. Затяжка такой длины будет сильно прогибаться, а чтобы избежать этого используют бабку. Обычно подвес изготавливают из бруса, но в некоторых ситуациях берут металлический прут. Элемент из металла хорошо переносит растягивающие нагрузки, имеет небольшой вес.

При помощи бабки кровельщики настраивают степень прогиба горизонтальной части. На такой длине затяжку делают из двух равных частей, и стыкуют их точно под подвесом. Применяют разные соединения узлов: косые или прямые прирубы, закрепленные болтами. Между собой подвес и затяжку закрепляют хомутом.

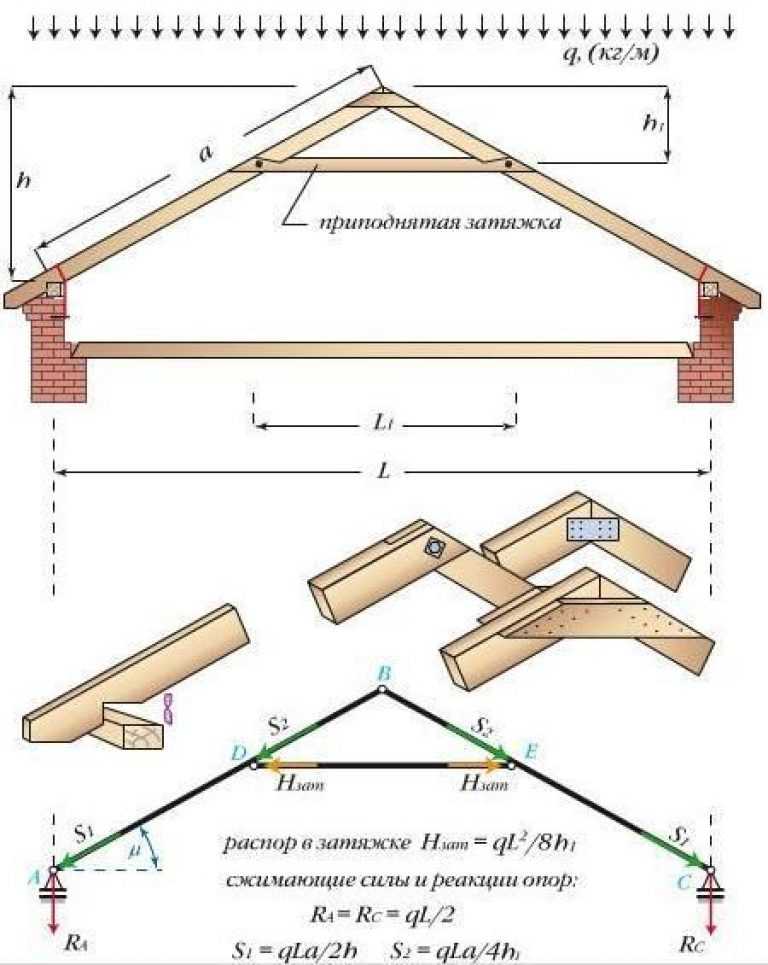

Шарнирная арка с приподнятой затяжкой

Этот вариант подразумевает установку затяжки недалеко от конька. Хотя в этом положении деталь испытывает большие нагрузки, но так появляется возможность обустроить мансардный этаж. Настроить высоту потолков можно поменяв высоту крепления затяжки.

В такой ситуации стропилины приходится опираться на мауэрлат. Так как с увеличением нагрузки, повышением влажности и температуры меняются размеры балок используют скользящее соединение. Они изготавливаются из металла и крепятся напрямую к мауэрлату и стропилам. Благодаря такой конструкции крыша сохраняет свою геометрию и может «дышать».

Зимой, на скатах, висячие стропила с затяжкой испытывают различную снеговую нагрузку. Из-за этого появляется угроза перекоса и появления протечек. Поэтому в подобных конструкциях концы стропил выносят за пределы стен.

При устройстве мансардного этажа с приподнятой затяжкой, балка служит основой для крепления потолка. Для того чтобы она не провисала используют более толстые брусья. В некоторых ситуациях устанавливают подвесы, соединяющие затяжку и конек. Если балка слишком длинная используют несколько навесных креплений.

Шарнирная арка с ригелем

Единственное отличие в этой конструкции от предыдущей заключается в способе реализации узлов крепления стропильных ног. Они жестко закрепляются на мауэрлате и больше не могут свободно менять свое положение. Для этого используют гвозди, саморезы, металлические накладки.

В связи с изменением способа крепления, действие нагрузок так же изменяется. Теперь стропила распирают несущие стены. Из-за этого затяжка начинает испытывать сжатие и в такой позиции она называется ригелем.

Если расчеты показывают большую нагрузку, тогда в дополнение к крыше с ригелем в нижней части конструкции устанавливают классическую затяжку. В таком случае крепление к мауэрлату не понадобится. Получается первая описанная конструкция с дополнительной балкой под коньком.

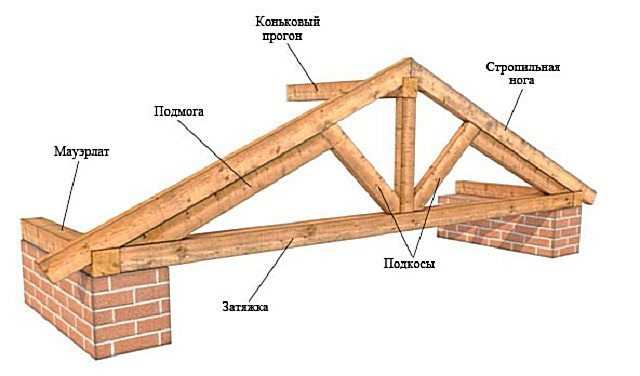

Арка с бабкой и подкосами

Пролеты длиной до 9 до 14 метров требуют усиление конструкции подкосами. В этой ситуации начинают прогибаться стропильные балки. При наслонной конструкции крыши подкосы упирают во внутреннюю несущую стену. В нашем случае единственным доступным упором является бабка. Тут изменяются все нагрузки, действующие на каркас: стропила давят на подкосы, они растягивают подвес и притягивают конек, далее нагрузка распределяется по стропилам, сжимая их.

Все схемы висячих стропильных систем требуют точного расчета, учитывающего внешние и внутренние нагрузки. Единственным недостатком можно считать сложность монтажа. Приходится либо подавать готовые конструкции краном, либо собирать их на высоте. Но, в некоторых ситуациях других вариантов собрать крышу нет.

Основные элементы кровли

Стропильная система двухскатной завершающей части здания состоит из множества элементов. Монтаж стоит начать с подробного изучения каждого из них и выбора их сечений.

При установке элементов под металлочерепицу или другое покрытие подразумевает использование бруса сечение 150х150 или 200х200 мм. Именно такой размер позволяет наиболее оптимально распределить нагрузку. далее потребуется выбрать способ закрепления он зависит от материала стен. Существует несколько вариантов:

Схема крепления мауэрлата к стене

Каркасные, брусовые или бревенчатые стены не требуют установки мауэрлата. В случае каркасного здания опорой для стропильных ног служит верхняя обвязка стен. при строительстве ограждений из бруса или бревна, мауэрлатом становится верхний венец

Важно выполнить грамотное закрепление этих элементов в конструкции стены.

При использовании для строительства легких бетонов, потребуется дополнительное усиление. К легким бетонам относят такие материалы как пенобетон, шлакобетон, керамзитобетон

Они могут разрушаться, если опереть на них кровлю не центрально. Для равномерного распределения нагрузки предусматривают заливку монолитного железобетонного пояса по обрезу стен. Во время работ в него закладывается специальная проволока, шпильки или болты, на которые будет выполнено крепление мауэрлата.

Для кирпичных средств можно не предусматривать железобетонный пояс. В этом случае для соединения с обвязочным брусом в кладку заводят проволоку, которую после оборачивают вокруг мауэрлата и закручивают. Второй вариант — за один ряд до обреза стен в кладку с внешней стороны заводят деревянные бруски, пропитанные антисептиком. Такие пробки и мауэрлат скрепляют при помощи скоб. Возможно также использование шпилек и болтов, для закрепления которых потребуется заливка монолитного пояса.

Важным моментом является гидроизоляция.

При установке важно предусмотреть рубероид, линокром или гидроизол в местах соединения бетона или кирпича с деревом. Это требуется, чтобы предотвратить гниение древесины при контакте с материалом другой влажности

После закрепления мауэрлата устанавливают стропильные ноги. Их сечение подбирается в зависимости от шага несущих балок, их пролета, снеговой нагрузки и типа покрытия. При установке каркаса под металлочерепицу при шаге 60 см рекомендуется соблюдать следующие рекомендации в зависимости от пролета:

• 3 м — 4х15 см;
• 4 м — 5=15 см;
• 5 м — 5х17,5 см;
• 6 м — 5х20 см.

Таблица средних значений стропильных ног

Это средние значения, чтобы выполнить более точный расчет лучше обратится к специалисту или изучить дополнительную литературу.

Выполнить крепление стропильных ног к мауэрлату можно двумя способами:

• с зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без нее

В первом случае выполняют запил на обвязочном брусе, во втором с стропилу прибивают специальную дощечку, которая становится упорным бруском. Далее для обоих способов работу выполняют одинаково. С помощью металлических уголков наклонную балку фиксируют, чтобы она не смещалась относительно проектного положения вдоль мауэрлата. Дополнительно вбивают под углом гвозди.

Схема крепления стропил с помощью проволоки и на скобы

Кроме этого потребуется скрепить стропило со стеной. Выполнение этого мероприятия предусмотрено в нормативных документах. Делать это можно двумя способами:

• на скобы (подойдет для деревянных зданий);
• с помощью скрутки из проволоки (более трудоемкий вариант, но единственно возможный для каменных домов).

Выполнять закрепление по нормам можно через одну ногу. Это необходимо для более надежного прикрепления крыши к коробке дома.

Если провести работу правильно, можно не беспокоится о ее состоянии даже в самые сильные ветра.

Стойки, стяжки, подкосы

Такие элементы чаще всего изготавливаются из досок. Оптимальная толщина находится в пределах 32-50 мм. Исключением становятся стойки. Здесь можно применять доски толщиной 50-100мм. Крепление выполняется на шпильки или с применением опорных брусков.
