Виды
Ветровая защита для кровли мягкого типа
Ветровая доска для крыши очень важна. Для битумной черепицы, рубероида или остальных типов мягких покрытий применяются пару типов профилей. В сечении планка ветрового типа будет напоминать Г-профиль с малой V-образной полкой пружинного типа. Помимо планки обычного профиля, для защитной функции применяются ветровики с отогнутой наружу кромкой снизу, выполняющие роль капельника. Пружина в верхней области накладки будут плотно прижимать горизонтальные полки на поверхность, и тем самым они будут обеспечивать надежное прилегание защиты даже в том случае, когда кровля просела или начала «играть» из-за ветровых порывов.
Интересно, что все модели планок ветрового типа должны обладать особенным полихлорвиниловым покрытием, что будет обеспечивать надежность защиты от попадания влаги в точки крепления.

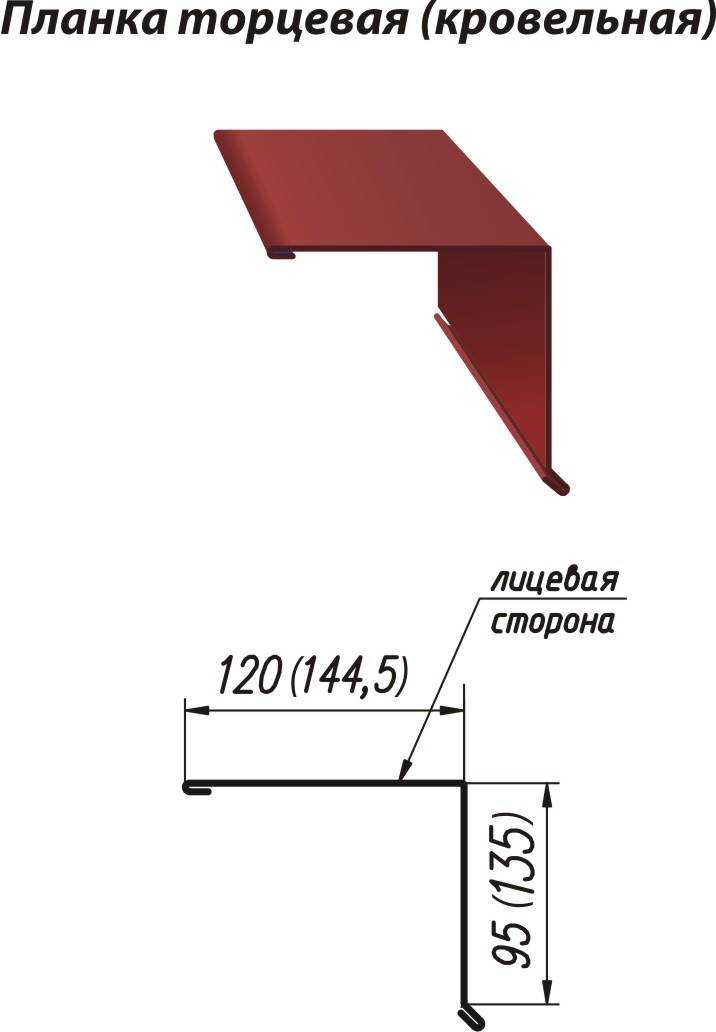

Фронтонная защитная доска для металлочерепицы и ондулина

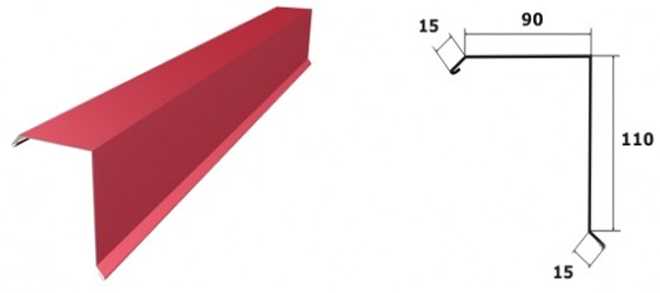

Конструкция накладки для защиты от ветра кровельных покрытий (трапециевидных или волнообразных), и они отличаются по устройству планок, применяемых для покрытий битумного типа. Чаще всего планки ветрового типа имеют Г-образный профиль с маленьким, отогнутым под углом Г-образным бортом. Никаких пружин по линиям стыка вертикальной и горизонтальной полки в ветровых шиферных досках и металлической черепицы нет. Габариты торцевой накладки для ветровой защиты листов шифера:
- Вертикальная полка опоры – 8.5-9 см.
- Ширина полк горизонтального типа – 10 см.
- Верхняя кромка отгибается вниз на горизонтальной линии на 2 см, в нижней части обычно делают капельник с аналогичными габаритами, отогнутыми в противолежащем направлении от кромки.
Что такое ветровая планка на кровле
По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.
Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:
- Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
- Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
- Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.
После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.
Как устанавливать ветровые доски
Методы крепления досок ветровой защиты для профилированной и мягкой кровли во многом похожи, хотя и имеют некоторые различия. В любом случае к монтажу ветровой планки приступают после того, как была собрана и монтирована контрольная обрешетка, монтированы держатели для водосточных отводов, и на карнизе прибиты капельниковые планки. В кровельной конструкции отсутствуют только желоба ендова и накладка конькового типа, ее монтируют вместе с ветровой планкой.
Монтаж планок на крыше из металлической черепицы
Как произвести установку ветровой доски на крыше? Сама по себе накладка из пластика для защиты является очень непрочной и гибкой, и ее можно легко испортить при монтаже. По этой причине, даже если вдоль кромки выглядывает из-под металлической черепицы рейка контрольной обрешетки, прикреплять к ней ветровую планку нельзя. Даже если постараться и прибивать ветровую планку на рейку под кровельное покрытие, это способно привести к кровельной деформации из металлической черепицы. Скорее всего, это оборвет ветровым порывом с фононной кромки крыши. По этой причине для фиксирования ветровой планки нужно заранее набивать доску-подкладку с шириной в 8 см и толщиной 1.5-2 см.
Полезный совет! Подкладку требуется выбирать из прочного дерева, и лучше всего выбирать вяз или дуб, при этом сама по себе доска прибивается косыми гвоздями. Крепление, забитое под углом к дощатой поверхности, выдерживает самые сильные ветровые порывы.
Такую часть работу удобнее всего производить на этапе набивания реек контрольной обрешетки на базе будущей крыши. После того, как лист металлической черепицы будет уложен на кровельную поверхность. край фиксируют при помощи сосновой рейки 2*2 см, и так кромка покрытия будет жестко зафиксирована не станет выдавливать ветровую накладку при большом снеговом скоплении на кровле. Монтаж ветрозащитной накладки начинают с карниза, и при этом полка в первой секции должна заходить поверх капельниковой планки. На каждый новый отрезок ветровой планки монтируют внахлест 4-5 см с предыдущим листом. В верхней части полку требуется завести под коньковую накладку.
Установка планок на крыше из профилированного настила
Метод крепления планок ветрового типа на кровлю из профилированного настила ничем не отличается от установки профиля на кровельную кромку из металлической черепицы. Как и предыдущим методе, крепление защитного элемента будет выполняться на заранее нашитую по кровельному торцу опорную доску древесины, с шириной 7-8 см. Именно она и будет воспринимать большую часть нагрузок, которые связаны с ветровыми порывами и кровельной деформации. Еще одним отличие будет расположение кромки покрытия кровли на краю основания.
Останется лишь наносить герметик на волновую верхушку, укладывать ветровую планку на край и прикреплять ее саморезами с уплотняющими шайбами.
Монтаж ветровой планки для мягкой кровли
Последовательность сборочного процесса ветровой защиты для битумных типов покрытий немного отличаются от случаев металлической черепицы и профилированных листов. Главная особенность будет заключаться в том, что планка будет подклеена под крышу. Первым делом на основание кровли требуется укладывать контрольную обрешетку. Для мягких покрытий обычно применяют обработанную фанеру или ОСБ плиты. Новым этапом станет укладка торцевой фронтонной доски. Из-за того, что у кровельного гибкого материала нет профилированной поверхности, не требуется придавливать волну на кровельное основание. По этой причине не требуется поднимать ветровую планку над базой подкладки. Достаточно только герметично прикрывать приклеенную кромку гонта или полотна. Для удерживания защитной планки из металла на кромке крыше достаточно прибивать бруски с сечением 4*4 см. Это требуется сделать на этапе монтажа кровельной обрешетки.
После того, как подкладка под первый слой стеклорубероида или гонты был приклеен на кровельный скат, требуется прибить ветровую планку. Под горизонтальную полку требуется наносить клеевой слой и прикрепить стяжками. Уже на этапе настилания покрытия кровли приклеивают на ветровую защиту по уровням пружины. В местах стыкования полотна с карнизной накладкой профиль из металла ветровой планки укладывают поверх карниза, в верхней части планку требуется запускать под коньковый треугольник.
Монтаж ветровой планки для мягкой кровли
Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.
Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.
Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.
После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.
Монтаж ветровых планок
Обывателю, незнакомому с тонкостями кровельных работ, эта деталь покажется несущественной, однако от правильного монтажа будет зависеть не только сухость в помещении, но и целостность кровельной конструкции .
Ветровая планка получила еще и название торцевой из-за того, что она защищает крышу с торцов и в отличие от карнизной, устанавливается после укладки листов металлочерепицы.
Планка представляет собой оцинкованный стальной профиль. крепящийся одной стороной к кровле с помощью саморезов, и другой стороной с помощью гвоздей или саморезов к фронтонной доске.
Перед монтажом вертикальную сторону стыка теплоизолируют с помощью вспененного полиэтилена. крепящегося степлером. Установку начинают сверху, планку устанавливают на торец и закрепляют в обеих плоскостях, с шагом винтов 10 см.
Если высота крыши не позволяет обойтись одним элементом, то выполняется установка планок с нахлестом. но не более 5см, а самая нижняя, в случае большой длины, аккуратно обрезается.
Монтаж карнизной и торцевой планок
Карнизная монтажная планка крепится к лобовой доске. Следует заметить, что при этом сама лобовая доска прибивается оцинкованными гвоздями к торцевым частям стропил. Данная деталь имеет стандартные размеры – 100х69х2000 мм
Очень важно, чтобы лобовая доска была максимально правильно расположена
Ее крепление не вызовет затруднения даже у начинающих строителей. Она просто прибивается к лобовой доске гвоздями в шахматном порядке с шагом от 300 до 350 мм.
После того, как первый элемент был установлен, на него прибивается внахлест другой. При этом размер нахлеста должен равняться примерно 10 см. Последняя деталь аккуратно отрезается по размеру.
Монтаж этого элемента для мягкой кровли ничем не отличается от установки его при использовании в качестве кровельного материала металлочерепицы. Не стоит забывать о том, что к монтажу этого элемента можно приступать только после установки для водосточной системы.
После установки этой важной защитной детали можно переходить к укладке кровельного покрытия.
Торцевая монтажная планка – важный элемент, к ее монтажу можно приступать только после укладки кровельного покрытия. Этот элемент точно также, как и предыдущий, имеет стандартные размеры – 134 или 145 мм на 2000 мм
Он монтируется выше обрешетки примерно на высоту одной волны металлического профиля. Его крепление осуществляется при помощи саморезов сверху и сбоку. Верхний саморез прижимает деталь к волне профнастила.
Следующая деталь будет укладываться с нахлестом в 50 см и выравниваться относительно кровельного покрытия и только после этого фиксироваться окончательно. Для повышения герметизации встык между покрытием и деталью можно уложить слой какого-либо утеплителя.
Планка примыкания и ее монтаж
Другое название этой детали – прижимная планка. Она монтируется после укладки кровельного покрытия и установки ветровой планки.
Предназначена она для механической фиксации ендового ковра на вертикальной поверхности, а также иногда применяется для достижения герметичности в области примыкания кровли к дымоходным трубам. Ее установка – это завершающий этап на пути монтажа крыши.
Она устанавливается, когда уже уложена металлочерепица и закреплена ветровая защитная деталь. Ее предназначение заключается в механической фиксации ендового ковра на расположенной вертикально поверхности.
Она также используется при создании герметичности в местах примыкания кровли к печным трубам либо вентиляционным каналам. Установка этого конструктивного элемента – это заключительный этап монтажа крыши.
Карнизная планка, как и все остальные защитные конструктивные элементы крыши, необходима для обеспечения максимальной надежности будущей кровли. Не следует экономить на приобретении этих конструктивных элементов, так как их несвоевременная установка обойдется куда дороже.
Это нужно знать:
Любая скатная кровля из гибкой черепицы должна быть оформлена посредством металлических планок: примыкания, карнизных и торцевых. Каждый уважающий себя производитель современных кровельных материалов выпускает комплектующие, обладающие «фирменным» наименованием, однако назначение таких элементов одинаково. Доборные элементы могут быть как стандартными, так и индивидуальными. Использование кровельных планок целесообразно на кровлях, обладающих скатным уклоном не менее тридцати градусов.

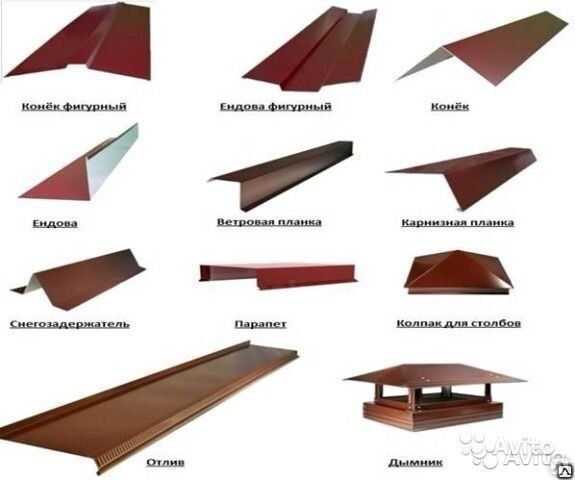

Место торцевой планки в семействе доборных элементов

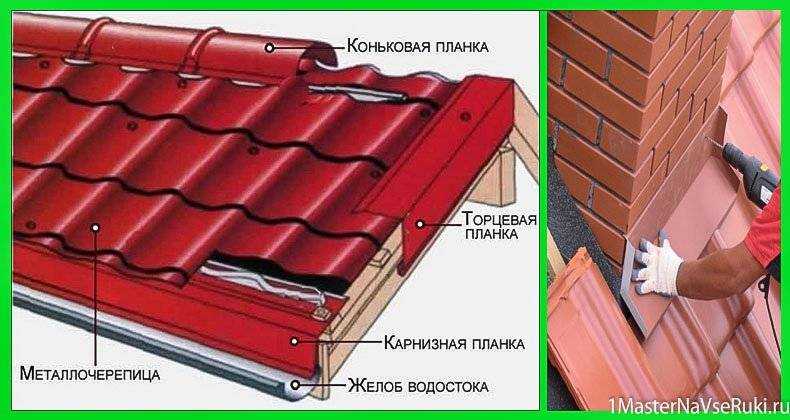

Доборные элементы устанавливаются на кровлю в качестве завершающего штриха. Только они придают завершённый вид крыше и защищают её от агрессивного воздействия внешней среды
Чтобы оценивать важность торцевой планки, нужно знать о функциях и особенностях остальных доборных деталей
- Карнизная планка закрепляется к обрешётке, к её стартовой доске. Она защищает деревянные элементы стропильной системы от талых и дождевых вод и способствует их отводу в жёлоб.
- Коньковая планка треугольной формы защищает стыки скатной кровли на наклонных ребрах и на горизонтальном коньке. Благодаря ей подкровельное пространство защищено от проникновения влаги, ветра, мусора сверху. Верхние края кровельного материала надёжно закреплены коньковой планкой и остаются на месте даже при сильных порывах ветра. Треугольная коньковая планка устанавливается на кровле, наклон ската которой превышает 30 градусов, на четырехскатной крыше.
- Плоская коньковая планка. Она устанавливается вместо треугольного аналога на кровле, если её угол наклона меньше 30 градусов, а также на крышах с ломанными скатами и незначительным уклоном.
- Ендова. Планка закрывает внутренний угол, который образуется при соединении двух скатов. Она защищает пространство под кровлей на этом участке от протекания и способствует выводу талых и дождевых вод.
- Планки примыкания. Детали защищают участки примыкания к стене и выступающим вертикальным элементам на кровле, включая дымоходы.
- Капельник. Этот элемент часто путают с карнизной планкой, но у капельника есть свои уникальные характеристики и функции. Он защищает от намокания торцевую часть обрешётки и направляет влагу в водосток.
- Снеговые барьеры. Детали устанавливаются вертикально для задержания снежных масс. Они не допускают их лавинообразного схода, в результате которого могут пострадать люди и автомобили.
- Оконные отливы. Элементы защищают окна от проникновения влаги.
- Парапеты защищают плоские бортиковые поверхности крыши.
- Зонты вентиляционных шахт. Купол, устанавливаемый над трубой, не допускает проникновения дождя в подкровельное пространство.
- Желоба для водостоков отводят атмосферные осадки с кровли.
- Торцевая планка. Этой детали посвящена статья, поэтому её характеристики и функции будут раскрыты здесь подробно. Форма планки – прямая или угловая. Второй вариант оснащён дополнительным ребром жесткости, которое не только укрепляет, но и украшает.
Все доборные элементы изготавливаются из тонкого листа стали или пластика. Стальные детали обладают преимуществом, они более прочные и долговечные. Их защищают цинковый слой, предохраняющий от коррозии, и полимерный слой, придающий нужный цвет.
Выбор материала (пластик или металл) зависит от вида кровельного материала. Поскольку здесь описывается торцевая планка для металлочерепицы, то предпочтительный материал для неё – тонкая сталь, покрытый полимерным слоем под цвет кровли.
Разновидности
Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.
Карнизные
Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.
Торцевые
Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.
Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.
Цены на торцевые планки
Разные производители устанавливают свои цены на доборные элементы, включая и торцевую планку. Стоимость варьируется от 200 до 600 рублей за 1 штуку, а для монтажа требуется несколько планок, которые будут укладываться в нахлёст.
Цена зависит от следующих факторов:
- Производитель и бренд. Чем известнее имя компании, тем дороже её продукт.
- Количество цинка, применяемого в защитном слое. Оптимальный объём здесь – 140 грамм на 1 кв.м. поверхности.
- Толщина планки. Слишком тонкая деталь деформируется под воздействием ветра.
- Длина планки. Стандарт здесь – 2 метра.
При выборе торцевой планки не следует экономить. Только высокое качество элемента способно гарантировать длительный эксплуатационный срок и надёжность закрепления.
Модели планок для забора
Виды заборных планок отличаются по конфигурации, назначению, цвету и размеру.
Чертеж с размерами различных планок для ограды из профнастила
Заборные планки для металлопрофиля
Заборные планки для профлиста изготавливаются из оцинкованной рулонной листовой стали с полимерным покрытием в 25 мкн. Подбирать цвет покрытия забора необходимо соответственно с цветовой гаммой ограждения. Стандартная длина планок – 2 м.
Каждому типу профилированного листа соответствует свой вид планки определенного размера:
- для профнастила С8 используется планка с размерами 20х8х20 мм;
- для С10 параметры планки – 20х10х20 мм;
- для С20 габариты заборной планки – 20х20х20.
В зависимости от конфигурации доборные элементы для профнастила бывают:
П-образные планки имеют самое элементарное строение и используются для простых полотен ограждения. Они особенно популярны благодаря ряду достоинств:
- невысокая стоимость;
- средняя прочность;
- небольшой вес;
- простота установки.
Есть у П-образного изделия и свои недостатки:
- невысокая эстетичность;
- слабая защита от влаги, в отличие от планок с капельными отливами.
Планки для металлического штакетника
Верх металлического штакетника нуждается в усиленной жесткости, и заборная планка отлично справляется с этой задачей. Для евроштакетника наиболее популярными являются планки, закрученные по спирали с одной стороны, и загнутые с другой.
Такая форма выполняет эстетическую функцию, придавая верху забора четкие формы и оригинальный внешний вид, а также усиливает механическую устойчивость ограждения благодаря дополнительной горизонтальной жесткости.
Правильно оформленная кровля – залог защиты верхней части фасада от ветров и дождей. Немаловажная роль в этом деле отведена ветровой планке. Именно она ограничивает интенсивность воздействия ветров, предотвращает проникновение холодного воздуха, дождя и снега под облицовку и обрешетку. Но особая роль этого доборного элемента заключается в декорировании кровли и ее идеальном сочетании с облицовкой фасада.
Изготовление и размеры
Планка для карниза изготавливается из того же материала, который применяется и для основного кровельного материала, в нашем случае — металлочерепицы. Поэтому делают ее из оцинкованной стали. Лучше всего приобретать этот элемент вместе с кровельным материалом, что поможет облегчить задачу по выбору подходящего цвета, а это положительным образом скажется на внешнем виде конструкции.
Производственный процесс
Изготовление планки является несложным в технологическом плане процессом и предполагает проведение следующих этапов:
- На начальном этапе производитель получает от поставщика стальной лист, который уже имеет оцинкованное покрытие.
- Стальную заготовку пропускают через специальный станок, в результате чего будущему изделию придается изогнутая форма.
- Для придания изделию повышенных защитных свойств, на поверхность наносится слой антикоррозионного состава.
- Затем изделие покрывают слоем грунтовки. В результате этой процедуры повышаются адгезионные показатели планки, что положительным образом сказывается на ее защитных характеристиках.
- На следующем этапе планку покрывают полимерной краской. Таким образом создается основной защитный слой. Вдобавок к этому слой полимера обеспечивает изделию привлекательный внешний вид.
- В завершение на планку изнутри наносят защитный лак. Он обеспечивает дополнительную защиту элемента от воздействия влаги, которая будет скапливаться на металлочерепице в виде конденсата.
Для создания защитного слоя производители используют разные материалы. Самым бюджетным вариантом считается обычная оцинковка. Покупать такие изделия не рекомендуется по причине их очень небольшого срока службы. Более практичными считаются элементы, предусматривающие защиту на основе полимеров. В качестве последних обычно используют полиэстер или пластизол. Они в состоянии обеспечить планке такой же срок службы, что и кровельному покрытию. Такие изделия имеют лишь один недостаток — высокую стоимость, но она полностью компенсируется отсутствием необходимости в ремонте во время эксплуатации.
Габариты доски
Еще одна характеристика, на которую нужно обращать внимание при выборе планки — размеры. Стандартом для этого доборного элемента считается длина 50−60 см, хотя иногда в магазинах попадаются элементы длиной более 2 м. Что касается толщины, то она зависит от используемого при изготовлении стального листа и обычно не превышает 0,5 мм
Такие изделия обладают максимальной прочностью на изгиб, а это означает, что они с легкостью справятся с любыми механическими воздействиями
Что касается толщины, то она зависит от используемого при изготовлении стального листа и обычно не превышает 0,5 мм. Такие изделия обладают максимальной прочностью на изгиб, а это означает, что они с легкостью справятся с любыми механическими воздействиями.
Но не всегда планки имеют стандартные размеры. У некоторых производителей они могут отличаться, что во многом определяется используемым при изготовлении этого элемента оборудованием. Есть компании, которые могут изготовить планку необходимой покупателю длины. Хотя такие элементы выйдут дороже, но от этого выиграет внешний вид кровли и ее гидроизоляция.
При проведении замеров важно не забыть об одном важном моменте. Планка, как и сам кровельный материал, устанавливается методом внахлёст. Поэтому покупать этот элемент рекомендуется обязательно с запасом
Поэтому покупать этот элемент рекомендуется обязательно с запасом.
