В каких случаях нужен армопояс под мауэрлат, технология создания и крепления

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

• легкий;
• прекрасно обрабатывается;
• обладает хорошими теплоизоляционными свойствами;
• блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.
Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

• за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
• мауэрлат укладывается после завершения кладки стены и набора прочности клея;
• скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

• из внутреннего стержня с резьбовой частью;
• наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

• Брус мауэрлата выкладывается по всему периметру стены.
• По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
• Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
• В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
• Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

Химический анкер

Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

• сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
• с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
• канал отверстия заполняется клеящим составом;
• в отверстие вставляется резьбовая шпилька М12 — М14 или отрезок арматуры подобного диаметра;
• при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

• Прочность крепления значительно выше, чем у анкера с механической фиксацией.
• Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
• Химическая стойкость.
• Можно крепить к влажному материалу, выполнять работы в дождь.
• Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

• Клеящий состав не выдерживает высоких температур.
• Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Крепление мауэрлата к армопоясу

Когда бетон станет достаточно прочным, опалубка демонтируется и через неделю-полторы, можно начинать прикреплять мауэрлат к армопоясу. Предварительно брус обрабатывается специальными добавками, чтобы исключить возможность его гниения и повреждения насекомыми.

Все соединения бруса между собой делаются прямым замком или косым прирубом, что позволяет сделать всю конструкцию монолитной. Место будущего крепления бруса следует предварительно пометить, просверлить и вставить в них шпильки.

Само крепление осуществляется с помощью большой шайбы и гайки. Все соединения следует застраховать контргайками и срезать оставшиеся торчащие шпильки болгаркой. Монтаж мауэрлата на армопояс делается только через слой рубероида.

Крепление бруса на анкера и дюбеля

Одним из легких способов фиксации бруса к стене без армопояса является установка его на дюбеля или анкеры. Однако для газосиликата он малоприменим. Учитывая, что материал обладает повышенной хрупкостью, следует быть готовым к появлению трещины или скола при затяжке крепежного элемента. Это говорит о необходимости правильного подбора соединительных деталей.

Сегодня потребителям предоставляется большой выбор крепежных элементов, которые рассчитаны для газобетона. Однако разница в креплении мебели и мауэрлата к стенам б армопояса очевидна

Поскольку брус является несущим элементом стропильной системы, к его монтажу важно подойти основательно. Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать анкера большой длины – от 30 до 50 см

Это позволит с учетом толщины мауэрлата надежно закрепить его на стене. Однако такие анкера стоят сравнительно дорого. Это тоже следует учесть

Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать анкера большой длины – от 30 до 50 см. Это позволит с учетом толщины мауэрлата надежно закрепить его на стене. Однако такие анкера стоят сравнительно дорого. Это тоже следует учесть.

Устанавливают мауэрлат на стену без армопояса в такой последовательности:

• Надежно гидроизолировать брус. Для этого выбранный материал укладывают на газосиликат. Так исключают возможность образования очага сырости между верхним рядом стены и деревянным брусом. Лучше выбрать качественный рубероид. Он должен закрывать весь торец стены.
• Укладка мауэрлата. Брус монтируют в соответствии с проектными данными. Затем его необходимо выровнять.
• Разметка бруса. В процессе отмечают точки установки стропильных ног. Анкеры можно располагать в произвольном порядке, повторяя промежуток межу стропилами.
• Затем в дрель вставляют перьевое сверло, а в мауэрлате выполняют сквозные отверстия. Опилки лучше сметать сразу, в процессе образования. Так они не будут засорять канал.
• Затем используют перфоратор, оснащенный сверлом на 12 мм. Через отверстия в мауэрлате в стене просверливают каналы для анкеров.
• После сверления отверстий в них необходимо поместить крепежные элементы. Затем их забивают молотком до упора шайбы в мауэрлат.
• Напоследок ключом затягивают анкера, прижимая мауэрлат к стене без армопояса.

Такое соединение идеально подходит для бетонных стен. В случае с газосиликатом даже при длинных анкерах этот способ крепления мауэрлата без армопояса остается под вопросом.

Часто брус не имеет достаточной длины, чтобы уложить его на всю стену без армопояса одним элементом. В этом случае прибегают к сращиванию нескольких отрезков. Плотники с большим стажем могут создавать надежные соединения замкового типа. Однако для профессионала достаточно выполнить соединительный узел «вполдерева». Обязательно установить крепежные детали. Обычно выбирают анкеры или шпильки.

Аналогичным является и крепление по углам, в которых стыкуются брусья соседних стен без армопояса. Для них выбирают замковое соединение с затяжкой определенным видом крепежа. Кроме того, соединить все элементы мауэрлата в жесткую основу для стропильной системы получится при помощи скоб.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Для чего используется армопояс

Стены в зданиях из газобетонных блоков не способны переносить значительные нагрузки, из-за них блоки могут трещать и разрушатся. Для предотвращения нарушения устраивается армированный пояс. Это усиливающая железобетонная лента, основная задача которой, является равномерное распределение нагрузок, действующих вертикально, а также объединение стен в единую систему, что придает зданию дополнительную жесткость. Также его могут еще называть – монолитный, разгрузочный или сейсмопояс.

Армопояс не допускает повреждения верхних блоков от давления плит перекрытий, и устраняет точечную нагрузку от деревянных балок перекрытия. Учитывая такие особенности, армопояс должен обязательно устраиваться для балок, перекрытий второго и следующих уровней, кровельной конструкции зданий из газобетонных блоков, в независимости одноэтажный это дом или двух.

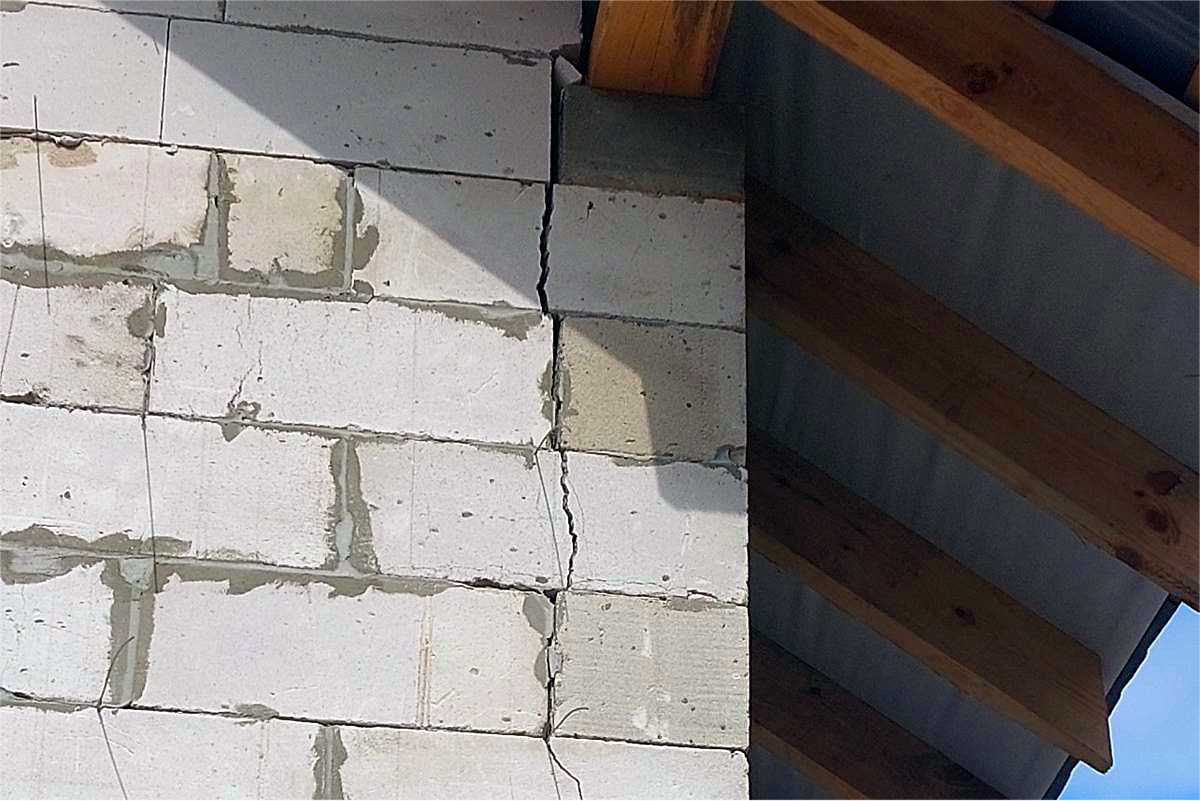

Последствия заливки армопояса с разрывом.

Способы крепления

Брус на стене дома можно закрепить по-разному. Все зависит от нагрузки и наличия инструментов и материалов.

Установка может осуществляться следующими способами:

• проволокой;
• при помощи деревянных пробок;
• на строительные шпильки;
• на анкера.

Закрепление на проволоку

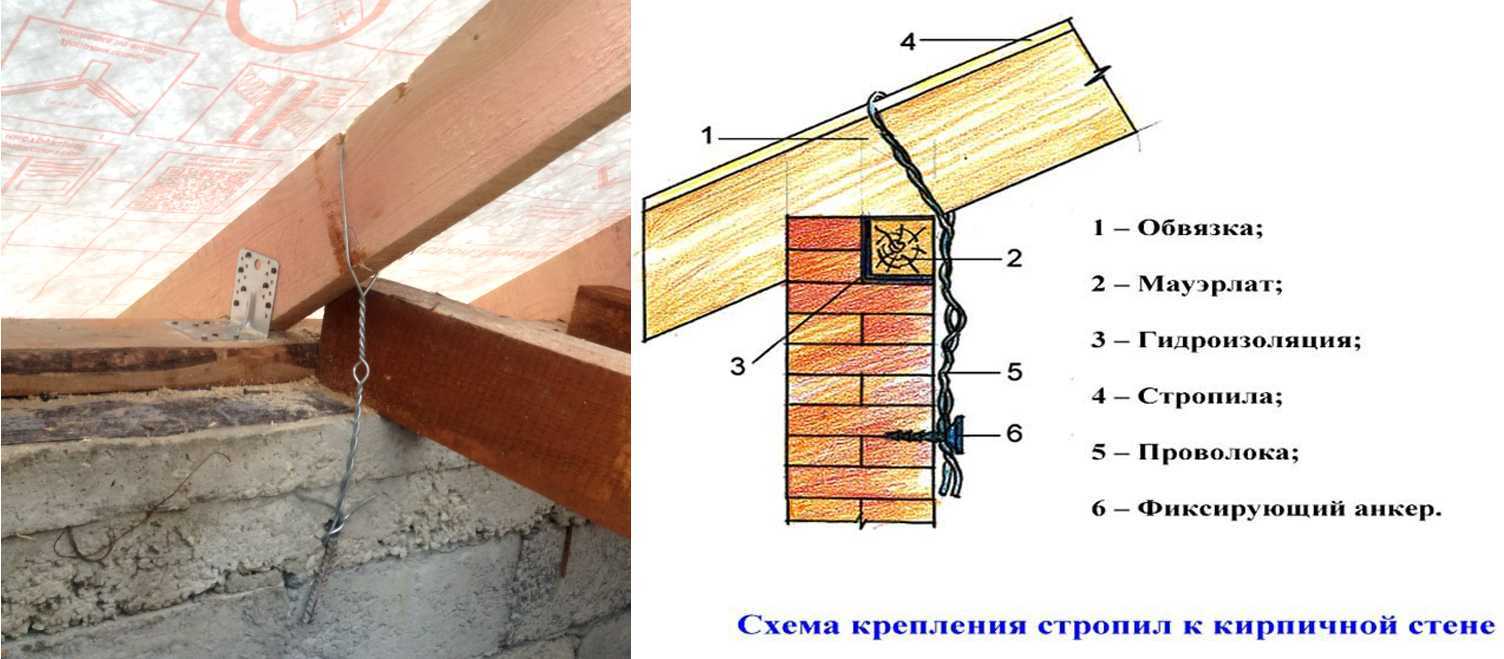

Схема крепления мауэрлата на проволоку

В этом случае брус к стене дома крепиться просто. Вариант подходит для небольших зданий. Перед началом работ подготавливают проволоку диаметром 5-6 мм («катанку»). Ее закладывают в кирпичную кладку на расстоянии 3-5 рядов до обреза. Длину подбирают так, чтобы хватило на выпуск из стены и продевание сквозь мауэрлат.

Далее выжидают время на застывание цементно-песчаного раствора кладки и приступают к закреплению мауэрлата. Проволоку закручивают ломом. В брусе высверливают отверстия, через которые продевают «катанку». Далее закручивают крепление до тех пор, пока брус не будет надежно прикреплен к стене дома. Для надежности шаг проволочных креплений принимают равным шагу стропильных ног.

Крепление к деревянным пробкам

Для работ необходимо подготовить деревянные бруски, равные по размерам кирпичу. Материал обрабатывают антисептическими составами, которые препятствуют гниению и образованию плесени. Работу выполняют в следующей последовательности:

Схема крепления мауэрлата к деревянным пробкам

При кладке стен вместо некоторых кирпичей закладывают пробки

Важно помнить, что они так же как и мауэрлат требуют гидроизоляции. В местах соприкосновения с кирпичом выполняют обмазку битумом или укладку рулонных материалов

Шаг расположения принимают равным шагу стропил.
Выполняют закрепление мауэрлата к пробкам на металлические скобы.

Существует три варианта расположения деревянных пробок:

• за 1 ряд до обреза ближе к внутреннему краю стены;
• непосредственно под мауэрлатом (требуются пробки большей площади);
• за мауэрлатом, ближе к наружной грани стены.

Крепление на шпильки

Вариант подойдет, если требуется закрепить бруспри достаточно больших нагрузках. Вариантов закрепления шпилек к стене может быть два:

• непосредственно в кладку;
• в монолитный железобетонный пояс.

Схема крепления мауэрлатного бруса к кирпичной стене на шпильки

Второй вариант более трудоемок, но позволяет дополнительно усилить и связать в единое целое кирпичные стены. Подходит, если нагрузка от стропильной системы очень велика. В большинстве случаев достаточно первого способа. Работу выполняют в следующем порядке:

1. Подготавливают шпильки Г-образной формы. Диаметр принимается в зависимости от нагрузки. Наиболее распространенное сечение для возведения кровли — 10-14 мм.
2. Крепежи закладывают в кладку. Длина заглубления примерно 450 мм, согнутый конец обращается вниз и зацепляется за кирпичный ряд.
3. Укладывают гидроизоляцию. Для этого ее прокалывают и надевают на шпильки.
4. Выполняют разметку для отверстий на брусе. Мауэрлат укладывают на шпильки и в местах их расположения простукивают молотком. По получившимся отметинам просверливают отверстия под шпильки.
5. Монтируют брус. На шпильки завинчивают гайки.

Вариант расположения шпилек в бетонном поясе схож с монтажом на анкерные болты, поэтому отдельно не рассматривается.

Крепление на анкера

Подходит для знаний с большой нагрузкой. Наличие бетонного пояса увеличивает трудоемкость и стоимость работ. Работы выполняют в следующем порядке:

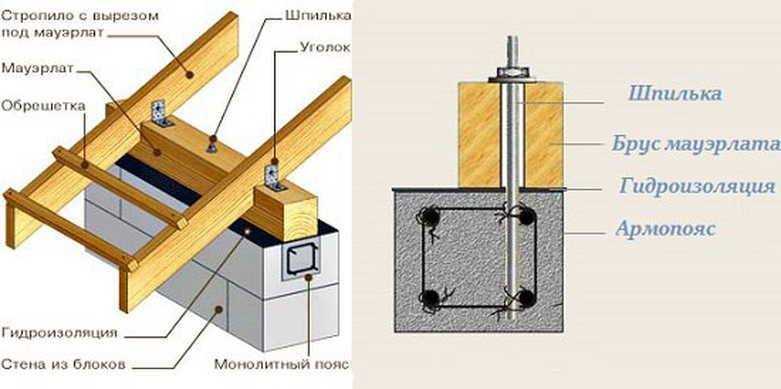

Схема крепления мауэрлата на анкера

• установка опалубки под пояс;
• закладка арматурного каркаса;
• установка анкерных болтов (сечением 10-14 мм);
• заливка пояса за один раз;
• выжидание времени набора прочности бетоном (зависит от температурных условий и вяжущего, на котором изготовлен бетон, но в среднем составляет 28 дней);
• снятие опалубки (если необходимо);
• укладка гидроизоляционного слоя;
• разметка отверстий на брусе и их высверливание;
• закрепление мауэрлата, накручивание шайб.

Важно отметить, что по нормативным документам разрешается приступать к распалубочным работам по достижении бетоном 70% марочной прочности (50% при особых условиях). К недостаткам способа относят:

К недостаткам способа относят:

• высокая трудоемкость;
• повышенная стоимость;
• увеличение сроков строительства из-за твердения бетона.

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита?

Для надежного крепления необходимо изготовить армопояс. Он представляет собой монолитную железобетонную стяжку. По сути армопояс служит фундаментом для мауэрлата.

Работы выполняются в следующей последовательности:

1. Устанавливается деревянная опалубка. Как правило, высота опалубки составляет250- 300 мм.
2. В опалубку закладывается арматура или строительная сетка. Для надежной связи армопояса со стеной необходимо перевязать их. Сделать это можно вбив в стену небольшие куски арматуры. Для того чтобы армирование « работало» необходимо приподнять арматуру или сетку над верхним срезом стены на 50 -100 мм.
3. Заливается бетон.
4. Устанавливаются металлические шпильки с широкой шайбой и гайкой в основании. Сделать это необходимо до застывания бетона. Высота шпилек должна быть больше высоты мауэрлата.

Совет. Для того чтобы иметь шпильки необходимого вам размера следует покупать длинные шпильки (длиной от 1 метра и больше) и нарезать в необходимый размер.

Через 5 дней можно укладывать мауэрлат. Это правило продиктовано тем, что при нормальной температуре и влажности цементосодержащие смеси набирают 50 процентов прочности и способны воспринимать прилагаемые к ним нагрузки без разрушения.

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

• Толщина бетона от каркаса до опалубки не меньше 5 см;
• Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона

Это можно выполнить различными методами:

• При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
• Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
• Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

• Между двумя стропилами есть минимум одна шпилька;
• Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

• 1 часть цемента М400;
• 3 части промытого песка и столько же щебня.

Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

• Брус мауэрлата обрабатывается антисептиками;
• Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
• Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

В каких случаях нужен армопояс и как его изготовить

Этот узел исполняет роль «посредника» между коробкой здания и верхним строением, состоящим из стропильной системы и кровельного пирога. Точечные нагрузки от каждой стропильной ноги передаются на опорную конструкцию и равномерно распределяются по верхней плоскости стен. Характер нагружения состоит из двух векторов:

1. Вертикально направленный, обусловленный массой стропильной системы и ветровыми нагрузками на кровлю.
2. Горизонтальный, передаваемый наклонным элементом — стропилом. В конце концов распирающее усилие может привести к деформации стен и их разрушению.

Поэтому армирующий пояс является обязательным элементом, если коробка здания изготовлена из пенобетона, керамзитобетона, кирпича и подобных им материалов. Нужно отметить, что устройство армопояса не устраняет необходимости установки мауэрлата, поскольку эти узлы выполняют принципиально различные функции:

• армопояс укрепляет конструкцию коробки здания;
• мауэрлат является основанием для устройства стропильной системы.

  Армированный пояс по верху стены необходим для усиления конструкции дома

Строго говоря, в большинстве современных конструкций зданий присутствуют несколько армопоясов. Первый из них расположен внизу, под коробкой здания, и имеет собственное название — ростверк. Его назначение такое же — распределение нагрузок на фундамент. Второй и последующие — выше, последний — по верху стены под мауэрлат.

Следует понимать, что основным укрепляющим элементом является именно ростверк. Устройство последующих поясов усиленной конструкции (за счёт установки более мощной арматуры) без нижнего армопояса бессмысленно и является бесполезной тратой денег.

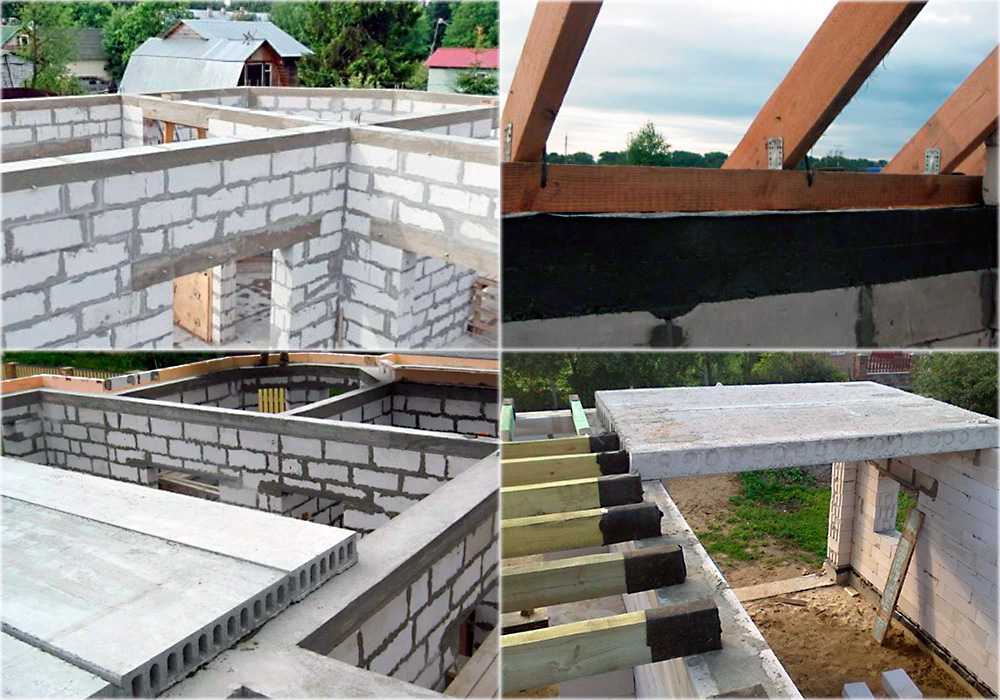

Межэтажные армопояса придают зданию дополнительную прочность

Зачем нужен армопояс, нужен ли он под крышу

Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

Любое здание подвергается целому ряду нагрузок:

1. Вертикальные. Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
2. Распорные. Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

Причины такого подхода могут быть следующими:

• Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
• Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
• При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

Предназначение армирующего пояса на практике сводится к следующим функциям:

1. Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
2. Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
3. Конструкция становится более жесткой.
4. Все возникающие на несущих стенах нагрузки получают равномерное распределение.
5. Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

Высота и ширина армопояса

Геометрические размеры, марка бетона и схема армирования сейсмопояса для газобетона в идеале определяется расчетами, в которых учитывают величину будущих нагрузок, целевую задачу и индивидуальные особенности строения. Но большинство застройщиков пренебрегают данной процедурой, и самостоятельно определяют размеры исходя из рекомендаций из сети интернета или же по советам опытных строителей. Так делать не советуем, но, если вы все же решили самостоятельно определить размер армопояса для газобетона, тогда вам следует придерживаться следующих рекомендаций.

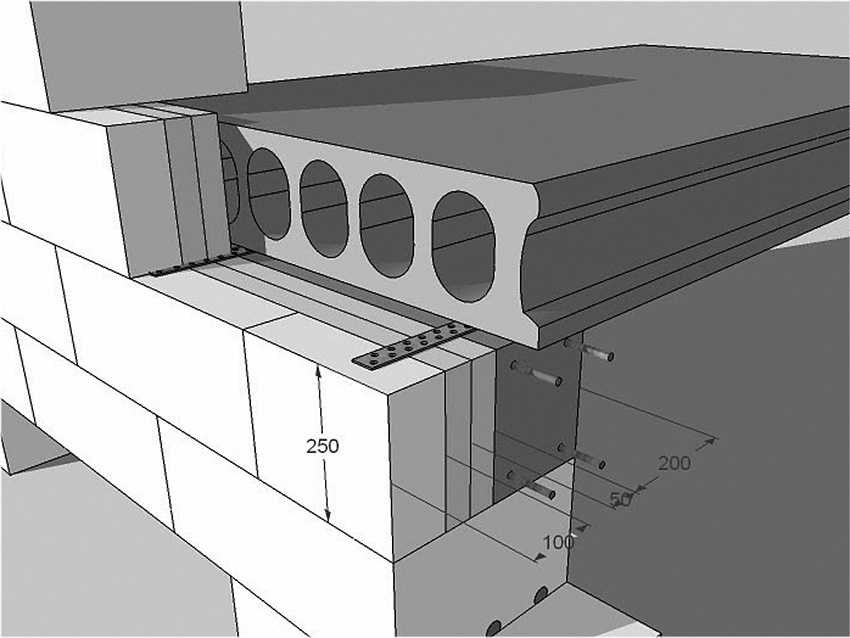

Пример устройства монолитного пояса высотой 25 см и шириной 20 см  по газобетонных блокам, с утеплением из пенополистирола и блока.

Как правило, ширина конструкции принимается равной толщине стены, то есть 200-400 мм, рекомендуемая высота при этом составляет 200-300 мм. В условиях частного строительства пояс целесообразно делать немного тоньше стены с учетом последующего размещения утеплителя, что позволит не допустить появления мостиков холода. Чаще всего это 5-10 см, на размер влияет климат местности и толщина основного утеплителя для стен снаружи.

В качестве утеплителя рекомендуется использовать экструдированный пенополистирол (ЭППС). Также существует вариант заливки сейсмопояса в готовые U-образные газобетонные блоки.

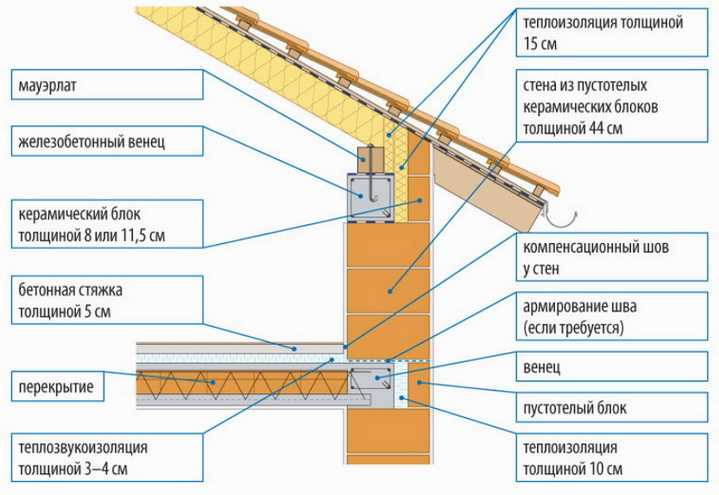

Внутренний вариант армопояса под мауэрлат

Для достаточно больших стен, толщиной не менее 400 мм, армопояс строят заливкой в опалубку произвольной конструкции. Чаще всего для заливки основания под мауэрлат внешнюю стенку опалубки выкладывают из разрезанных блоков газобетона 100-200 мм толщиной, вторую стенку крепят к кладке саморезами, как на схеме.

К сведению! После заливки бетонной смеси армопояс будет надежно закрыт с внешней стороны толстым слоем газобетона, достаточным для того, чтобы уменьшить потери тепла и не допустить обледенение мауэрлата.

Крепление мауэрлата к газобетону выполняется анкерами, кусками арматуры, проволокой или специальными П-образными стяжками, в зависимости от места установки, размеров и габаритов крыши. На дно собранной опалубки укладывается связанный пакет из арматуры диаметром 8-10 мм.

Разновидности крепления

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

• анкерами (химическим и стальным);
• проволочными хомутами;
• металлическими шпильками;
• коваными скобами.

Схема крепления без армопояса.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.

Применение проволоки для крепления.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.

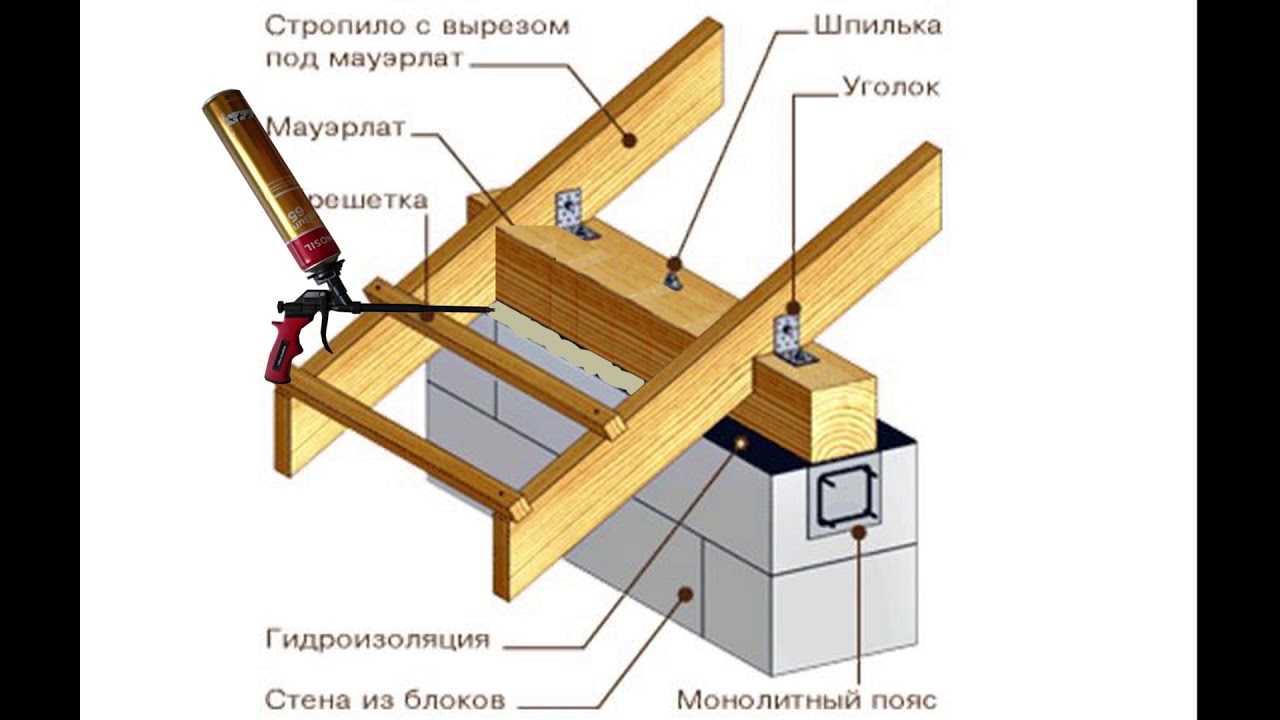

Крепление на анкерах к газобетону.

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

Подведем итоги

Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

https://www.youtube.com/watch?v=ekYYxE2pwwA

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.
