Особенности крепления мауэрлата к газобетону

Подробнее о мауэрлате

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

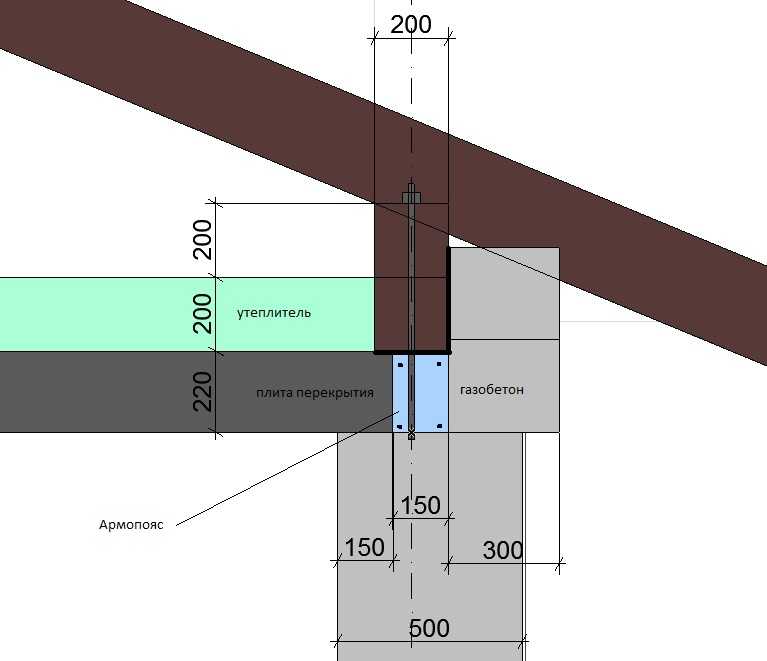

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.

Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:

• распределение нагрузки стропильных ног по стенам здания;
• фиксация стропильной системы к домовой коробке.

к меню

Подбор материала и расчеты

Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.

Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.

В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.

Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.

к меню

Это интересно: Потолочный кондиционер: это необходимо знать

Зачем необходим мауэрлат?

Мауэрлат можно не устанавливать на строения, выполненные из каркаса, бревен или бруса. В таких домах  функцию этого элемента берет на себя брус или венец бревна, расположенный сверху.

Мауэрлат необходимо обязательно устанавливать на постройки из газобетона.

Этот конструктивный элемент выполняет ряд функций:

• значительно укрепляет коробку строения;
• повышает жесткость кровли, которая будет установлена на коробку;
• венец стены будет ровным в горизонтальной плоскости;
• обеспечивает надежное крепление стен и кровли строения.

Толщина элемента выбирается в зависимости от характеристик кровли. Для формирования мауэрлата часто выбирают брус, размер которого составляет 150 х 100 мм, 150 х 150 мм, 80 х 180 мм.

Можно применить бревна, но их следует предварительно очистить от коры и обрезать с одной стороны.

Это является важным этапом, так как благодаря ему готовая конструкция будет надежно прилегать к поверхности стены.

При этом следует обратить внимание на влажность бревен. Показатель должен соответствовать нормативным требованиям

Если в качестве мауэрлата на газобетон используется «сырая» древесина, то необходимо предусмотреть возможность регулирования гайки анкера примерно раз в 5 лет.

После того как брус высохнет, усадка материала будет происходить значительно медленнее, поэтому регулировку можно будет проводить реже.

Перед тем как закреплять конструкцию из дерева, необходимо обработать ее специальным составом, чтобы материал не подвергался гниению и порче вредителями.

Видео:

Специалисты рекомендуют обернуть древесину гидроизоляционным материалом — так срок службы строения значительно увеличится.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Для чего нужен мауэрлат и его устройство

Укладка мауэрлата на газобетонные блоки без заливки армопояса Мауэрлат является неотъемлемой частью конструкции крыши, когда используется стропильная система. Наклонным балкам нужна опора, а для этого стены не подходят, так как не обладают должной прочностью, чтобы удержать в себе находящиеся под большим давлением крепежные приспособления. Кроме этого, установленный по периметру строения брус обеспечивает равномерное давление по всей его протяженности. Это предотвращает выламывание или разрушение отдельных камней кладки. Грамотно спроектированная и правильно выполненная укладка мауэрлата на газобетонные блоки обеспечивает стабильное положение стен, не давая им раздвигаться под давлением стропил.

В случае возведения каркаса из древесины мауэрлат изготавливается из бруса сечением от 100х100 мм до 200х300 мм, в зависимости от толщины стен и устройства каркаса кровли. Стыковка осуществляется замковым соединением с закреплением узлов гвоздями, шпильками или саморезами. Древесина укладывается на рубероид после обработки антисептиком и гидрофобным средством.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

https://youtube.com/watch?v=g5gG38-88cU

Монтаж мауэрлата на нагелях

Понятно, что не всегда удается предусмотрительно заложить пластины в стены из газобетона, а пробивать горизонтальные шурфы под закладку крепежа просто нет возможности. Если коробка из газобетона имеет небольшие размеры, то закрепить мауэрлат без армопояса можно столярным способом, с помощью нагелей.

Технология практически не отличается от предыдущего способа. Первоначально в мауэрлате, уложенном на газобетон, сверлятся центровочные отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепежа.

Под брус последовательно наносят гидроизоляцию, укладывают рубероид, после чего можно бурить отверстия 25-30 мм под дубовые нагели на глубину 70-80 см. Остается залить клей и закрепить стержни. Верхушки стержней спиливаются, внутрь заворачивается столярный саморез, позволяющий расклинить нагель, и тем самым жестко закрепить мауэрлат. На первый взгляд, данный способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большинство брусовых домов собираются с использованием нагелей.

Методы крепления

Химические анкеры

В основе этого метода лежит применение химических смол, обладающих клеящими свойствами. Жидкий дюбель или другая химическая паста отлично соединяет пористую поверхность газобетона и металлические профили. В малогабаритных строениях допускается фиксация углов с помощью стяжек, скоб и винтов. Анкерное крепление усиливает уровень защиты конструкции.

Работа с химическими составами подразумевает следующий перечень действий:

Использование химического анкера для крепления мауэрлата

• Заполнение отверстия клеящей массой;
• Фиксация металлического каркаса;
• Контроль застывания состава.

Отмечается, что укреплённые таким способом углы отличаются большой стойкостью и длительным сроком эксплуатации (до 50 лет). Запрещается проводить сварочные работы с зафиксированными металлическими профилями, так как химические анкеры чувствительны к высоким температурам.

Шпильки для крепления

Строительные шпильки отлично подойдут для малогабаритных строений, где крепление мауэрлата осуществляется для того, чтобы он выполнял функцию армированного пояса.

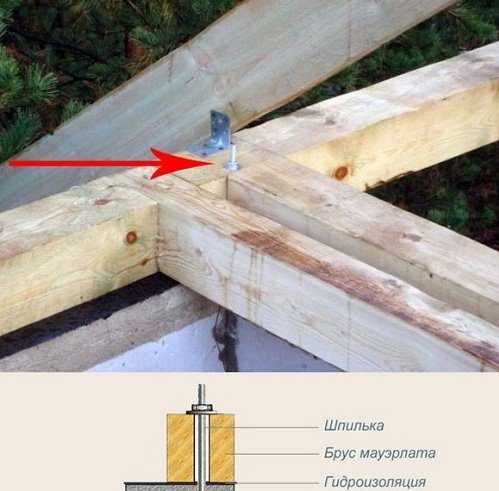

Крепление мауэрлата к газобетону с помощью шпилек

Работа с применением шпилек подразумевает следующий перечень действий:

• Сверление отверстий на расстоянии 1,5 м;
• Фиксация шпильки цементным составом;
• Установка гидроизоляционного слоя;
• Установка мауэрлата;
• Крепление бруса коваными скобами;
• Установка кровельной системы поверх конструкции.

Стальная проволока

С помощью стальной проволоки определённой толщины можно добиться аналогичного результата в монтажных работах. Использование такого метода предполагает следующую последовательность действий:

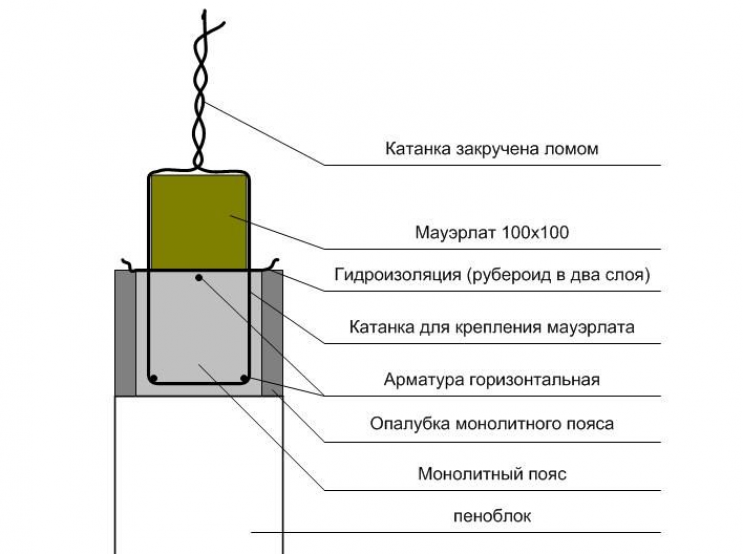

Крепление мауэрлата проволокой

• Замуровывание скрученной проволоки в стены здания;
• Контроль правильного положения проволоки в газобетоне;
• Контроль свободного прохождения проволоки через брус;
• Расчёт необходимого числа компонентов в соответствии с числом стропил.

Опирание стропил на стены из малогабаритных блоков пористого бетона может осуществляться с помощью специальных укреплённых балок – кронштейнов. Кронштейны производятся из металла с антикоррозийным покрытием. Фиксация происходит с помощью проволочных стяжек, саморезов, пластин и перфорированной ленты.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса

Доска — наиболее распространенный материал для опалубки армопояса

При заливке армопояса стена утепляется, чтобы отсечь «мостик холода»

Армопояс органично вписывается в конструкцию здания

Для опалубки армопояса хорошо подходит фанера

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

   Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой

Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига

Ими гораздо легче пользоваться, а результат тот же

Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку

Веские аргументы против армопояса

Большинство мастеров, занимающихся возведением зданий из газобетона, уверены в том, что обустройство армопояса способно решить все проблемы с установкой мауэрлата и крыши. На самом деле это не совсем верно, по одной простой причине, – будущий дом строится из крайне слабого газобетона. Поэтому нельзя переносить приемы и технологии армопояса, успешно работающие на кирпичных, блочных и бетонных постройках, на газобетонные стены.

Принципиальных возражений против армопояса всего два:

• Прежде всего, при любой схеме изготовления армопояс удается закрепить только за верхний ряд газобетона, поэтому крышу приходится делать тоже с ограничениями, как и в случае, когда этого пояса нет. Бетонный каркас хорошо перераспределяет распирающую нагрузку, но все усилия от армопояса приходятся лишь на верхний ряд газобетона, отсюда и появление трещин по верхней кромке стен;
• Закрепить мауэрлат на армопоясе — означает создать огромные проблемы с мостиком холода в той части крыши, где газобетон вентилируется хуже всего. Даже укладка слоя утепления из ЭППС помогает слабо, приходится искать способы обустройства продухов для удаления конденсата с армопояса.

Третий аргумент против бетонирования связан с затратами. На обустройство армирующей ленты уйдет сумма примерно в размере третьей части сметы на обустройство фундамента. Для дома 4х8 м это примерно 60-100 тыс. рублей. Понятно, что закрепить мауэрлат и каркас крыши на мауэрлате, жестко связанном с бетонным армопоясом, значительно проще. Иногда мастера – кровельщики даже отказываются ставить крышу на газобетоне без армопояса, но технологически это вполне возможно.

Способы крепления

Завершающим этапом работ является монтаж и крепление стропильной конструкции с использованием одного из двух способов.

Первый способ крепления отличается лёгкостью исполнения и заключается в нескольких последовательных действиях:

• выполнение в досках запила с глубиной на треть толщины доски;
• пара оцинкованных гвоздей забивается крест-накрест с боковых частей;
• крепление конструкции дополнительным гвоздём, который забивается сверху;
• использование крепёжных уголков для окончательного закрепления стыков.

Используемые для крепления гвозди, а также металлические уголки должны быть высокого качества, что позволит выполнить надёжное крепление стропильной системы.

Применение для крепления второго способа незначительно усложняет процесс, тем не менее такие работы также могут быть выполнены самостоятельно при соблюдении технологии. Основное преимущество заключается в том, что нет необходимости выполнять запил в стропильных ногах, а все действия производятся в два этапа:

подшивание снизу специального опорного бруска длинной в метр, который должен надёжно упираться в мауэрлат;

пара оцинкованных гвоздей вбивается крестообразно и дополняется третьим гвоздём, который закрепляется сверху конструкции.

Такой вариант крепежа целесообразно использовать для стропил, которые обладают незначительной высотой. Для грамотного крепления связующего бруса необходимо использовать только качественный пиломатериал, а также выполнить предварительные расчёты.

Подробнее о монтаже узнаете из видео.

Подводим итоги

Все работы по установке и креплению мауэрлата должны производится на основе точных расчётов и с использованием качественных строительных материалов, а также крепёжных элементов. Использование брусов ненадлежащего качества или имеющих повышенную влажность может спровоцировать нарушение прочности всей конструкции.

Для закрепления мауэрлата к газобетонным стенам требуется применять анкеры со специальными типами дюбелей или вариант химической установки. Обязательным требованием является выполнение теплоизоляции армирующего пояса посредством экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надёжную стропильную конструкцию.

Завершающий этап

После монтажа мауэрлата на газобетон приступают к монтажу стропильной конструкции. Способов – два.

Первый вариант

• в досках выполняют запил на 1/3 глубины доски;
• гвозди и металлические уголки позволят надежно закрепить стропила;
• гвозди (2шт.) забиваются крест-накрест с боков;
• дополнительный гвоздь вбивается сверху;
• крепежные уголки окончательно закрепляют стык.

Второй вариант

• в стропиле запил не выполняют;
• снизу подшивают специальный опорный брусок, упирающийся в мауэрлат;
• гвозди вбивают, как и при первом варианте.

Опорный брусок имеет длину 1 м. Второй вариант подходит для стропил, имеющих малую высоту.

Крепление связующего бруса можно выполнять только после точных расчетов и заготовки качественных материалов. Покупка брусьев ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкера со специальными дюбелями или химический способ установки. Обязательно выполните теплоизоляцию армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Пошаговая инструкция по монтажу двускатной крыши своими руками

Шаг 1. По наружным стенам на всем периметре здания, а также внутренним, прикрепить мауэрлат и лежень. Крепежом служат анкерные болты, которые с внутренней стороны нужно дополнить крепкой пластиной из металла.

Шаг 2. Под мауэрлат, материалом для которого служит брус сечением 100–150 мм, проложить гидроизоляцию из рубероида.

Шаг 3. Поверх мауэрлата и лежня напротив стропил прикрепить балки перекрытия, которые представляют собой обрезную доску 50 * 100 мм. Чтобы передвижение по ним было безопасным, проложить черновой пол, который обязательно закрепляется саморезами или гвоздями.

Шаг 4. На лежень под коньковым прогоном установить стойки с шагом 2 м. Они прикрепляются посредством мощных металлических уголков, пластин или гвоздей. Стойки выровнять по вертикали при помощи ватерпаса и на время закрепить любым доступным способом. После этого на выровненные опоры уложить коньковый брус, который скрепляется таким же образом.

Шаг 5. Изготовить стропильные ноги из обрезной доски. Сначала следует подготовить шаблон первого стропила. На нем нужно замерять угол спила в месте прикрепления к коньковому брусу и мауэрлату. Шаблон примерять по обеим сторонам крыши в точках крепления стропильных ног.

Шаг 6. Убедившись в правильности запила, по сделанному шаблону изготовить остальные стропильные ноги. Если мауэрлат и коньковый брус имеют строго горизонтальное положение, шаблон во всех местах можно не примерять.

Шаг 7. Если длина доски позволяет, нужно оставить свес с крыши размером от 30 см. В случае, когда длины не хватает, нужно удлинить стропила, прикрепив к ним дополнительную доску (кобылку).

Шаг 8. Сверху нужно скрепить стропила посредством металлических пластин и гвоздей. В качестве крепежей стропил к мауэрлату берутся металлические скобы. Один край вбивается в доску, другой – в мауэрлат. Для надежности используются дополнительные уголки и гвозди.

Шаг 9. Осуществляя монтаж стропил двускатной крыши большой ширины, нужно укрепить их при помощи подкосов, которые присоединяются к опорной стойке, стоящей на лежне, и самим стропилам под углом. После установки всех стропил нужно произвести контрольное измерение их длины. Если нет нужды в корректировке, к торцам доски прибить ветровую планку.

Свойства газобетона

Привязка мауэрлата к газобетонным блокам тросами Пенобетонные блоки имеют широкий спектр применения в жилом и промышленном строительстве. Это обусловлено уникальными свойствами материала, который сочетает в себе положительные свойства кирпича и древесины. Газобетон имеет свои преимущества и недостатки, которые нужно учитывать, как при возведении стен, так и при обустройстве крыши.

Блоки обладают следующими особенностями:

• крупные размеры, благодаря чему кладка проводится точно и быстро;
• идеально ровные грани и плоскости, что дает возможность экономить на клее;
• низкая теплопроводность, близкая к хвойным породам древесины;
• легкость материала, который не оказывает существенной нагрузки на фундамент;
• гигроскопичность — необходима качественная гидроизоляция;
• хрупкость, неустойчивость к вертикальным и горизонтальным нагрузкам.

Учитывая такие свойства, многие мастера предпочитают укладывать мауэрлат на газоблок с армопоясом, исключая тем самым любые осложнения. Однако существуют прецеденты, когда поджимают сроки либо недостаточно средств для изготовления железобетонного контура. В таких случаях можно воспользоваться одним из проверенных способов, с помощью которых допускается крепление мауэрлата к кирпичной стене без армопояса.

Крепление мауэрлата без армопояса

При желании можно обойтись и без устройства армопояса, хотя лучше этого не делать. Некоторым оправданием для такого решения может стать простая конструкция и малый вес крыши, невысокие требования к постройке (хозблок, сарай и т.д.), отсутствие в регионе серьезных ветровых и снеговых нагрузок, выбор такой конструкции кровли, которая не будет создавать значительных распирающих нагрузок.

Проволокой или стальной лентой

Один из вариантов, как крепить мауэрлат к газобетону без армопояса, позаимствован из технологии кирпичного строительства, когда поперек кладки за несколько рядов до её завершения закладывают длинные пучки стальной проволоки.

Длина концов с обеих сторон должна быть такой, чтобы их хватило на обхват верхней части стены вместе с деревянной балкой и выполнение скрутки. Такие пучки закладывают в кладочные швы с шагом, равным расстоянию между стропилами, но со смещением от них.

Способ простой и на первый взгляд надежный, но только в отношении стен из кирпича или других прочных и плотных блоков. Газобетон легко распиливается обычной ножовкой, а значит, может постепенно разрушаться и проволокой при её сильном натяжении и вибрации от нагрузок и ветра.

Поэтому вместо проволоки лучше использовать полоски стали, как показано на следующей иллюстрации.

Крепление мауэрлата химическими анкерами

Обычные анкерные болты в случае с газобетонными стенами применять не рекомендуется. При их затягивании хрупкие блоки могут трескаться, кроме того, потребовались бы очень длинные анкера длиной около полуметра, чтобы они прошли сквозь мауэрлат и хотя бы один ряд блоков. Но и при этом гарантировать надежность такого крепления нельзя.

Поэтому вместо обычных анкеров лучше использовать химические. По сути, химический анкер сам по себе не является крепежной деталью. Это быстро схватывающийся клеевой состав, которым заливают просверленное в газобетоне отверстие, а следом загоняют в него стальную шпильку. На неё после застывания смеси насаживают брус мауэрлата и затягивают гайкой через шайбу.

Этот вариант монтажа мауэрлата на газобетон показан в видеоролике во всех подробностях:

Использование химических анкеров считается самым надежным способом крепления любых конструкций к газобетону по следующим причинам:

• полимерный состав не подвержен разрушению химическими, биологическими и атмосферными воздействиями;
• он не создает распирания внутри блока, так как композит из просверленного канала частично перетекает в поры газобетона, создавая большую площадь сцепления и не вызывая образования трещин;
• прочность химического анкера позволяет рассчитывать на стабильность крепления в течение нескольких десятков лет.

Крепление мауэрлата вмурованными шпильками

Замуровать крепежную шпильку в газобетонную стену можно и без создания армопояса. Соединение получится не таким надежным и долговечным, но достаточно прочным. Однако использовать его при строительстве жилых домов и других «ответственных» зданий все же не стоит.

Шпильки придется немного модифицировать, приварив к их нижней части пластины из листовой стали толщиной 2-3 мм. Они могут быть круглыми, квадратными или прямоугольными – любой формы и такого размера, чтобы не выступали за пределы кладки и полностью закрывались кладочным раствором.

В результате должны получиться перевернутые «грибки» с плоской шляпкой и ножкой такой длины, чтобы она проходила сквозь один блок и мауэрлат и выступала над поверхностью на 3-4 см.

Устанавливают шпильки в кладку при монтаже блоков последнего верхнего ряда. Если для кладки используется обычный пескоцементный раствор, их можно вмуровывать в вертикальные швы. При кладке на специальный клей, который наносится тонким слоем, в блоках просверливают сквозные отверстия под шпильки и делаются выборки на нижней плоскости под пластины, чтобы из-за их толщины не увеличивать кладочный шов.

Далее работы выполняются по отработанной схеме:

• на торах стены раскладывают гидроизоляцию;
• брус укладывают на шпильки и простукивают, чтобы получить метки для сверления отверстий;

после их изготовления мауэрлат насаживают на шпильки и через шайбы прижимают к стене посредством затягивания гаек.

Алгоритм расчёта

Работы по установке желаемого материала могут быть исполнены с применением следующих модулей:

Рекомендуемые параметры для мауэрлата

• Деревянные опоры;
• Металлический профиль.

Сечение для деревянного бруса выбирается в пределах формата 10 см*10 см. Если кровля обладает особо крупными габаритами, то рекомендуется использовать модули большего размера (10 см*15 см, 15 см*15 см, 15 см*20 см). Существует определённая пропорция, в соответствии с которой проводится крепление мауэрлата для работы – толщина материала должна быть равна 2 толщинам стропильных опор.

Производство мауэрлата из брёвен возможно, но не оправдывает затраченных усилий – сечение бревна сложно подстроить под конфигурацию стропильных компонентов. Характеристики древесины, выбранной для работы, также должны отвечать высоким стандартам. Крепление мауэрлата осуществляется с помощью дерева, которое проверяется на износостойкость и отсутствие механических повреждений.

Оптимальным вариантом считается качественная древесина лиственных пород, обработанная специальными составами. Также возможно применение металлического профиля для работ с креплением кровли. Проведение подобных работ сопровождается использованием швеллера или двутавра, пропитанных антикоррозийными веществами.

Основные значения

Специалист, занимающийся установкой мауэрлата без армопояса, должен произвести правильный расчёт основных параметров. При работе учитываются следующие значения:

Схема крепления мауэрлата к газобетону без армопояса

• Площадь застройки;
• Тип кровельной системы;
• Особенности кровельного материала;
• Сейсмоактивность зоны;
• Влияние климата.

Выделяются различные конструктивные формы крыши, но наиболее распространённой считается двускатная кровля. В качестве примера выгодно произвести расчёт для работ на этом типе кровли. Объём мауэрлата измеряется по формуле V=P*S, где P – периметр настила, а S – сечение бруса или V= N/R, где N – масса бруса, а R – плотность дерева.
