Какое крепление мауэрлата к стене выбрать

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм

Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины

Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Требования к данной системе:

• диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
• отверстия в стропильных ногах делается строго по одной оси;
• крепление трубы к мауэрлату производится хомутами.

Крепление мауэрлата

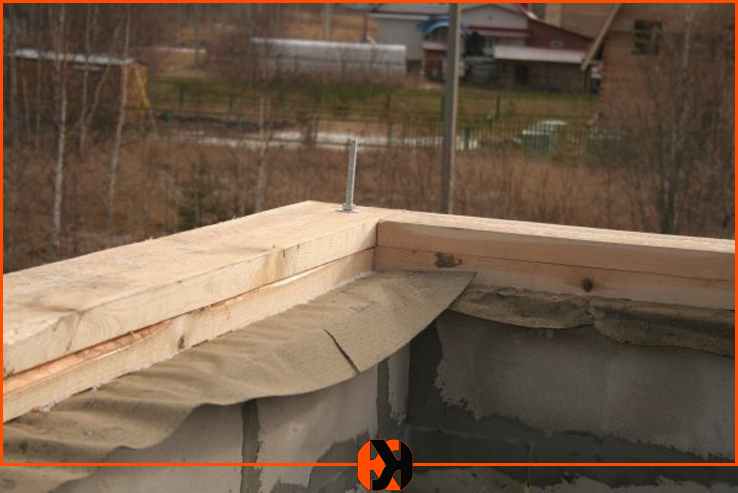

Классическое крепление мауэрлата выполняется так:

1. Сначала брус мауэрлата укладывается на шпильки, торчащие из бетона.
2. Затем на него слегка давят сверху, чтобы торчащие шпильки оставили след на его поверхности.
3. Теперь остаётся только просверлить отверстия в брусе на месте получившихся отметин.
4. Мауэрлат снова кладём на место так, чтобы его отверстия попали прямо на шпильки.
5. Крепление мауэрлата выполняем ударами кувалды. В результате этого он должен плотно сесть отверстиями на крепёжные элементы.

Крепление мауэрлата Такое крепление мауэрлата имеет свои недостатки. Во-первых, отметины от верха шпилек могут не совпадать с их основанием из-за наклона элемента. Это приведёт к тому, что просверленные дыры не совпадут в основании со шпильками. Во-вторых, очень сложно в полевых условиях просверлить отверстие строго вертикально, поэтому мауэрлат на шпильки будет одеваться с трудом. И последнее, при ударах кувалды по мауэрлату криво стоящие шпильки могут вообще не попасть в отверстия, а просто согнуться или вырваться из бетона. Правильное выполнение отверстий в брусе – залог быстрого и лёгкого монтажа мауэрлата В связи с этим хотим предложить вам другой способ установки бруса. Итак, аккуратное крепление мауэрлата выполняем следующим образом:

1. На брусе необходимо выполнить точную разбивку осей всех шпилек. Совет: разметку выполняем снизу балки, нанося замеры зеркально.
2. Далее сверлим отверстия в балке. Причём сверлить надо снизу вверх, чтобы начало отверстия совпало с местом входа шпильки в бетон. Для сверления используем сверло диаметром 14 мм.
3. Затем с помощником надеваем балку с просверленными отверстиями на шпильки. Если всё выполнить точно, то процедура пройдёт быстро и без лишних усилий.

При кладке здания из газобетонных блоков, после каждого этажа устраивают железобетонный пояс. Это необходимо делать для предотвращения изгиба, кручения, других изменений геометрии всей конструкции от сейсмических нагрузок, подвижки грунтов, ветра. Стены из газобетонного блока не выдерживают таких нагрузок.

Второе — газобетонные блоки очень чувствительны к попаданию влаги внутрь. Они сразу размокают и теряют прочность. Железобетонный пояс плотно перекрывает поры. Теперь, даже если попадёт влага между перекрытиями, она не проникнет внутрь блока.

Армированные пояса делают двумя способами: со съёмной опалубкой из досок, или установкой по верху газобетонной стены специальных U — образных блоков. В обоих случаях, внутри желобов укладывается арматура расчетного сечения и вида, связывается проволокой. Бетонируется монолитный железобетонный пояс за один проход, без промежутков по времени.

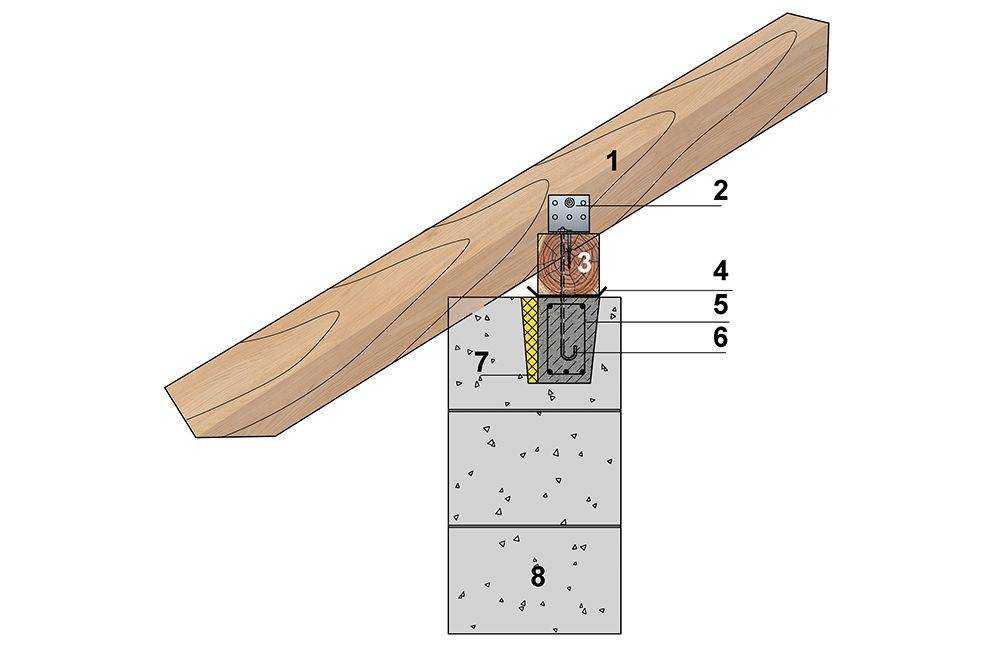

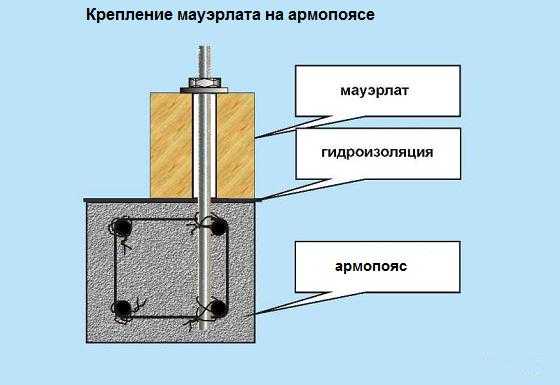

Верхний армированный пояс позволяет просто решить вопрос о том, как крепить брус к газобетону. Для этого, при бетонировании, в заранее размеченных точках, устанавливают анкера или шпильки. Разметка установки анкеров производится с учётом мест опирания стропил и состыковки брусьев.

После затвердения бетона, на брусе делают отметки, просверливают отверстия и устанавливают на анкера или шпильки. Остаётся крепко притянуть брус гайками к поверхности пояса.

Размеры мауэрлата

Размеры мауэрлата – это его сечение и общая длина. Зная их, можно вычислить необходимую массу и объём древесины. Рассчитать размеры деревянного мауэрлата достаточно просто.

Длина

Для разных конструктивных систем кровли длина мауэрлата высчитывается по-разному. Для односкатной и двускатной крыши длина мауэрлата будет равняться сумме длин продольных стен здания по замеру изнутри. Для вальмовых и шатровых крыш, у которых опирание стропил происходит по всем четырём сторонам, длина бруса будет равна периметру здания по внутреннему обводу.

В общем случае нужно сложить длины всех стен, на которые будут опираться стропильные ноги.

Сечение

Минимальное сечение бруса принимается 10 на 10 сантиметров. Такие размеры подойдут для опирания стропил с небольшим пролётом и сечением. При расстоянии в плане от мауэрлата до конька более 3 – 4 метров размеры стоит увеличить.

Сечение мауэрлата может принимать размеры, указанные в сортаменте древесины. Брус может быть от 10 до 20 сантиметров с шагом размера 2,5.

Объём древесины и масса

Объём древесины на устройство мауэрлата можно найти умножив площадь сечения в метрах на длину бруса.

Чтобы найти массу, полученное число умножается на плотность материала. Для ели плотность составляет 450 килограмм на метр кубический, для сосны – 520, берёза – 650, дуб – 690.

Чаще всего, для закупки необходимого количества древесины, используют объём. По нормативным документам в расчёт следует закладывать дополнительно 3% неучтённых расходов. Для большей уверенности при самостоятельном строительстве лучше прибавить к получившемуся объёму 5%.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

• защита от деформирования стен;
• дополнительная жесткость газобетонной постройке;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Вначале следует соорудить по периметру дома опалубку.
2. Следом производится армопояс из монолитных блоков.
3. Потом собирается каркас из арматурных прутьев.
4. Устанавливаются шпильки для крепления.
5. Теперь все надо залить бетонным раствором.
6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

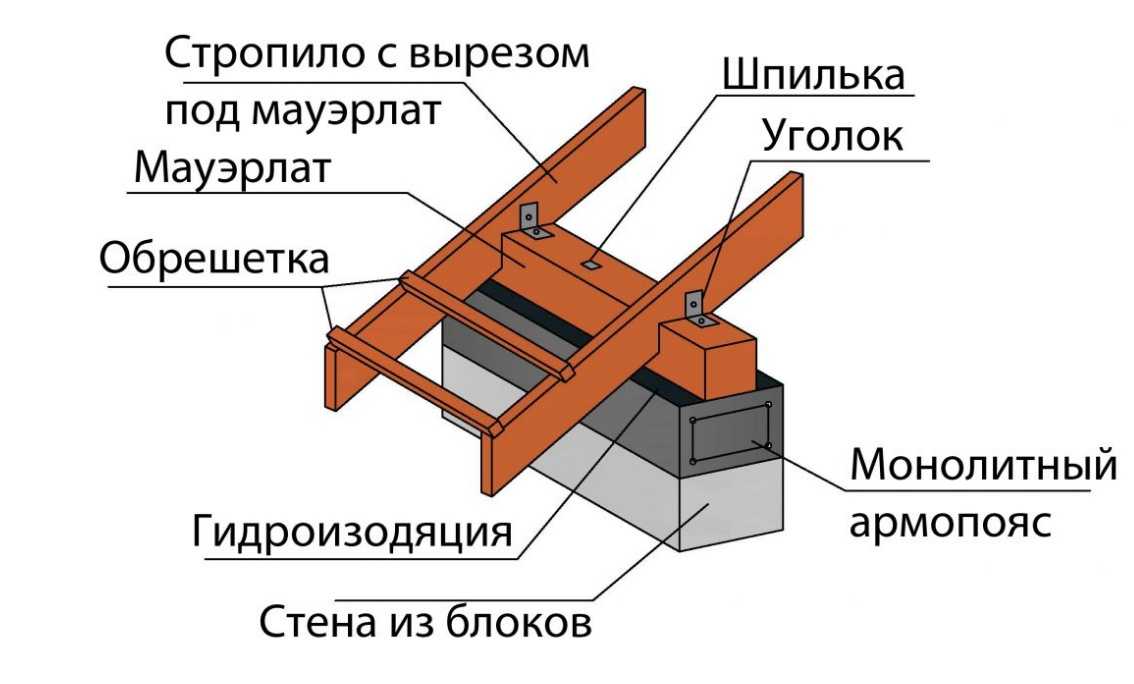

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

• для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
• его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
• климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
• Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон,

точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Как закрепить мауэрлат к газобетону без армопояса?

На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

Расчёт типоразмеров подстропильных балок

Размер балки зависит от следующих факторов:

• периметр стен;
• конструкция кровли;
• целевое использование чердачных помещений (жилое или нежилое);
• климатические особенности региона.

Подбирается мауэрлат с таким расчётом, чтобы его ширина была не меньше 1/3 толщины стен. Длина выбирается в соответствии с длиной стены. При невозможности допускается соединение между собой двух балок одинаковой длины. Чтобы обеспечить надёжность фиксации, соединение выполняется с заходом: на краях вырезаются пазы, составляющие половину толщины бруса, после чего балки скрепляются между собой гвоздями.

Инструкция по укладке мауэрлата?

Последовательность операций такова:

1. Брус выкладывается по периметру здания. В случае если длина отдельных брусов меньше чем длина стены производится их сращивание. Непосредственно под брус укладывается гидроизолирующий материал. Пленки Ондутис прекрасно для этого подойдут.
2. Проверяется правильность « геометрии». Для этого необходимо проверить равность длин диагоналей. Пренебрегать этой операцией нельзя – неточность в несколько сантиметров грозит некачественной сборкой стропильной системы. В таком случае ремонт крыши неизбежен.

Совет. Самый простой способ проверки – при помощи веревки или лески. В этом случае нет необходимости замерять расстояния. Достаточно просто зафиксировать длину диагонали и сравнить ее с другой.

1. Закрепить между собой углы мауэрлата.
2. Закрепить мауэрлат при помощи проволоки или шпилек. При креплении при помощи шпилек следует заранее просверлить отверстия в частях мауэрлата. Затяжку следует проводить в 2 приема.

Мауэрлат является фундаментом крыши. Тот, кто ведет строительство дома своими руками, должен отнестись к его креплению ответственно. Иначе ремонт крыши придется проводить на следующий сезон после ее монтажа.

Характеристики армопояса

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция. Под каждое здание выбираются свои размеры, но есть общие правила, которых стоит придерживаться. Среди них можно выделить:

• правильная высота;
• ширина, соответствующая размеру стены;
• длина не должна быть короче, чем стены.

В качестве основы для высоты берется размер в 20 см. В некоторых допускается сооружения армопояса под мауэрлат с высотой в 15 см. Но лучше сделать его больше, а не меньше. Также высота армопояса под мауэрлат не должна превышать размера ширины стены. Ширина армопояса, должна соответствовать ширине стены. Минимальное сечение армопояса под мауэрлат должно составлять 25×25 см.

Армопояс должен быть монолитным. Чтобы добиться этого, его заливку нужно произвести в короткие сроки, чтобы бетон не схватывался по частям. Армопояс получил такое название в силу того, что внутрь конструкции укладывается металлическая основа. Последняя представляет собой решетку, которая собирается из арматуры с диаметром в 10 или более миллиметров. Решетка при этом должна быть не плоской, а объемной, чтобы равномерно распределить усилие.

Зачем нужен мауэрлат

Установка стропильной системы невозможна на голую стену. Это связано с тем, что строительный блок не предназначен для такой нагрузки. Чтобы он смог выдерживать, ее понадобится своеобразная прокладка. В ее роли и выступает мауэрлат. Он позволяет распределить нагрузку равномерно на всю плоскость стены

Именно поэтому важно знать особенности его конструкции и хорошо все спланировать перед монтажом. Отличным вариантом является не просто установка мауэрлата на голую стену, а его монтаж на армированный пояс

Последний дополнительно укрепляет плоскость и продлевает срок службы мауэрлата.

Стоит понимать, что здание постоянно испытывает на себе вертикальное и распорное усилие. Первая нагрузка объясняется большим весом кровли, которая давит на стены. Этот вес может быть увеличен снеговым слоем, а также ветровыми нагрузками. От такого давления возникает распорное усилие. Оно означает, что стены постоянно стремятся разойтись в противоположные стороны. Это усилие также возрастает с увеличением давления кровли. Если такая нагрузка будет воздействовать на современные виды газобетонных или пенобетонных блоков, то они попросту раскрошатся под стропилами. Это также касается шлакоблока, монолитных стен из керамзитобетона и других. Для таких изделий армированный пояс является не пожеланием, а необходимостью.

Обратите внимание! Бывают случаи, когда выполнить монтаж армопояса невозможно. В этом случае прибегают к использованию специальных химических анкеров.. Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы

Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы. Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Из основных функций армирующего пояса под мауэрлат можно выделить:

• защита от деформации стен;
• выравнивание верхнего торца стен;
• дополнительная жесткость;
• равномерное распределение нагрузки;
• возможность крепления других элементов.

Кроме того, что стены испытывают нагрузку под давлением кровли, они могут быть деформированы в процессе усадки здания. Она не всегда происходит равномерно, поэтому в некоторых строениях можно увидеть появившиеся трещины. Армопояс позволяет поддерживать правильную геометрию здания. Не всегда при выгоне стен удается добиться их идеального горизонтального уровня. Укладка мауэрлата не может осуществляться на неровную поверхность. Армопояс дает возможность без потерь произвести выравнивание торца. Благодаря армопоясу стены получают дополнительную жесткость, кроме того, конструкция армопояса является довольно прочной, чтобы в нем производилась фиксация различных крепежных элементов. Именно это и требуется для мауэрлата.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

• 100х100 мм;
• 100х150 мм;
• 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

• форма и площадь покрываемого крышей здания;
• тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
• материал и вес стропильной системы и кровельного покрытия;
• наличие либо отсутствие мансардного этажа в доме;
• расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

• висячие стропила с использованием затяжек;
• наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

• висячие стропила без затяжек;
• наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

• (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
• (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Способы крепления

Монтаж мауэрлата достаточно прост, поэтому обычно не вызывает затруднений даже у начинающих домашних мастеров. Работы могут выполняться несколькими способами, стоит детально разобрать каждый шаг.

Стальная проволока

Крепление мауэрлата проволокой – довольно старый метод, который не утратил актуальности. Для этого потребуется стальная катанка диаметром 5–6 мм. Использовать проволоку большей толщины нецелесообразно, иначе завязать узел будет проблематично.

Проволока закладывается в процессе укладки стен на расстоянии 2–3 рядов от верха. Длина подбирается с расчётом, чтобы концы можно было свободно скрутить между собой. Когда мауэрлат уложен на стену, балка притягивается проволокой, лишние концы катанки обрезаются.

Несмотря на простоту способа, метод установки мауэрлата на кирпичные стены имеет ряд существенных недостатков. Крайне сложно рассчитать равномерное притяжение балки по всему периметру стены. Торчащие из стен куски проволоки заметно портят внешний вид фасада.

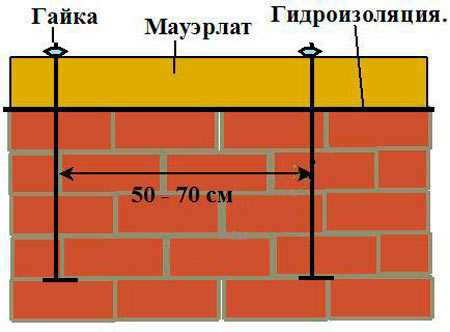

Строительные шпильки

Технология выглядит более надёжной, чем предыдущий способ. Металлические шпильки устанавливаются на этапе возведения стен, непосредственно в кирпичную кладку. Рекомендованная глубина посадки – 2–3 ряда кирпича, длина шпильки подбирается с расчётом, чтобы резьба выступала на 2,5–3 см над подстропильной балкой.

После завершения строительных работ мауэрлат прикладывается сверху и слегка подстукивается молотком, чтобы на поверхности древесины остались следы от шпилек. После этого в древесине высверливаются отверстия, балка сажается на стену, притягивается гайками.

Строительные шпильки обеспечивают надёжную фиксацию, поэтому считаются оптимальным вариантом для обустройства сложных и нагружаемых крыш. Нужно учитывать одну особенность: крепёжные элементы затрудняют процесс укладки кирпича.

Анкерные болты

Крепление подстропильной балки анкерными болтами выполняется по схеме: мауэрлат укладывается на стену, после чего просверливается насквозь в местах установки крепёжных элементов. Для фиксации выбираются длинные анкеры, которые забиваются в стену, после чего притягиваются гайками.

Выбирая вариант крепления болтами, нужно учитывать факт, что они не подойдут для пустотелого кирпича.
