Будет жарко. буржуйка для гаража своими руками от выбора проекта до первой топки

Какие печки можно сделать для гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

Одна из печей для гаража

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

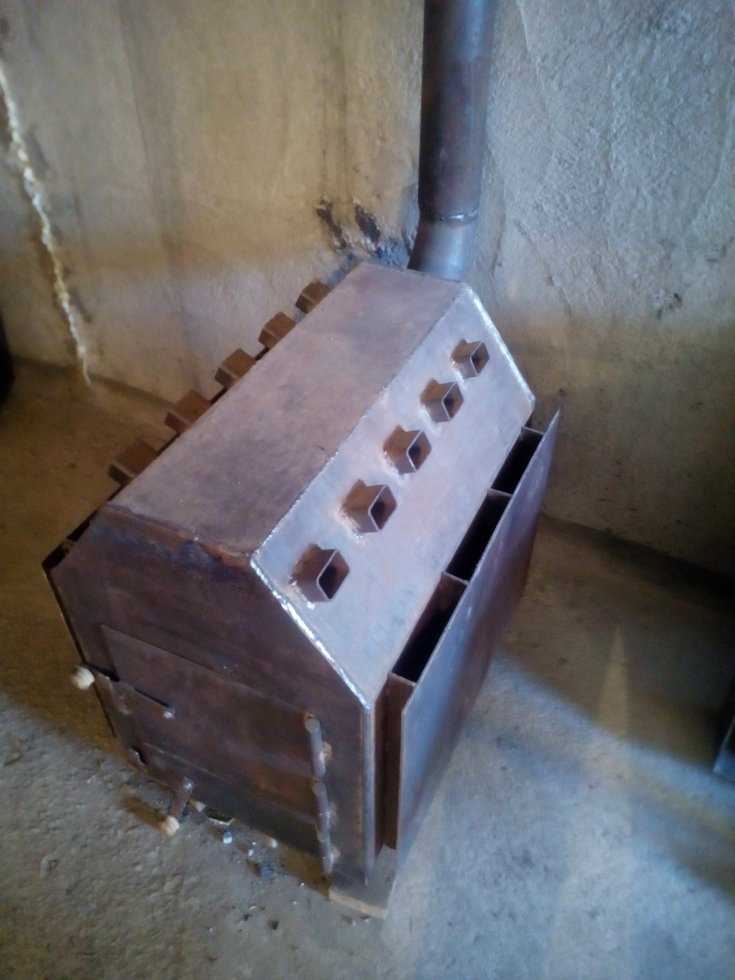

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
К нижней, донной части закрепляются ножки.
На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

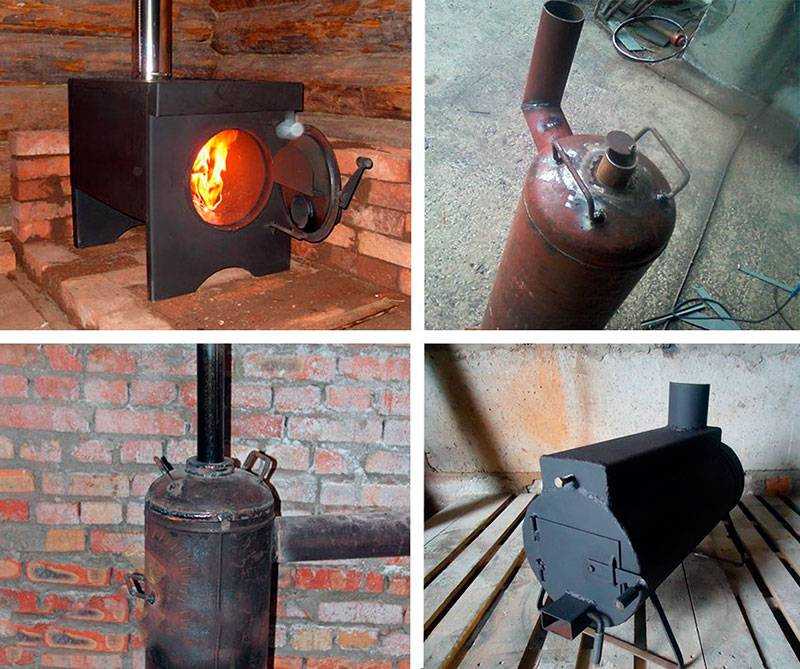

Классическая печь – буржуйка

Чтобы получилась классическая печка-буржуйка своими руками для гаража, нужно совершить 10 шагов:

Сделать из листового материала 5 заготовок: дно, две боковых, две для формирования дымооборота.
Разметить места для крепления колосниковой решетки и листов дымооборота на боковых заготовках. Приварить в этих местах по прутку арматуры или уголку для последующего крепления в этих местах колосника и листов дымооборота. Колосник можно купить стандартный чугунный или сварить колосниковую решетку из полосок шириной 25 – 30 мм толстого металла (можно использовать прутки арматуры, тракторные пальцы или куски труб диаметром 20 -30 мм).
Классическая печь – буржуйка
Приварить боковые стенки ко дну. Использовать строительный угольник для сварки вертикально.
Последовательно приварить нижнюю и верхнюю заготовку так, чтобы образовался канал для дыма.
Приварить крышку с вваренной гильзой. В гильзе установить заслонку, чтобы можно было перекрывать дымоход. Вырезать и приварить перемычки.
Сделать дверцу. Оснастить ее петлями и задвижкой. Дверцу делать большой, чтобы легче потом было выгребать золу. Закрепить в передней части.
Приварить ножки из кусков металлической трубы длиной 8-10 см. Внутри трубы можно закрепить гайки. Ввернув в гайки болты, можно выравнивать положение печки.
Изготовить дымоход из трубы. Диаметр трубы подобрать не меньше расчетного.
Закрепить дымоход, изолировав переход в стене.
Установить печку на месте и отрегулировать по высоте. Зафиксировать дымоход в гильзе.

Что нужно знать перед установкой

Учитывайте, что гаражные печи находятся недалеко от вашей машины и взрывоопасных веществ. Поэтому при их создании нужно использовать чертежи, чтобы в будущем получилась прочная конструкция, безопасная для вас. Учитывайте следующие нюансы:

Обычно печи для обогрева гаража размещают напротив двери. Вам понадобится площадка, размером на 0,5 м больше в каждую сторону, чем печь в гараж — это уменьшит риск возникновения пожара;
Поскольку огонь внутри изделия будет выжигать кислород, создавая при этом дым и токсичные вещества — нужна вентиляция. Она также необходима вашему автомобилю, чтобы он не пострадал от конденсата, который появляется с отопителями для гаража;
Не ставьте легко воспламеняемых предметов на расстоянии 0,5 м от печи.

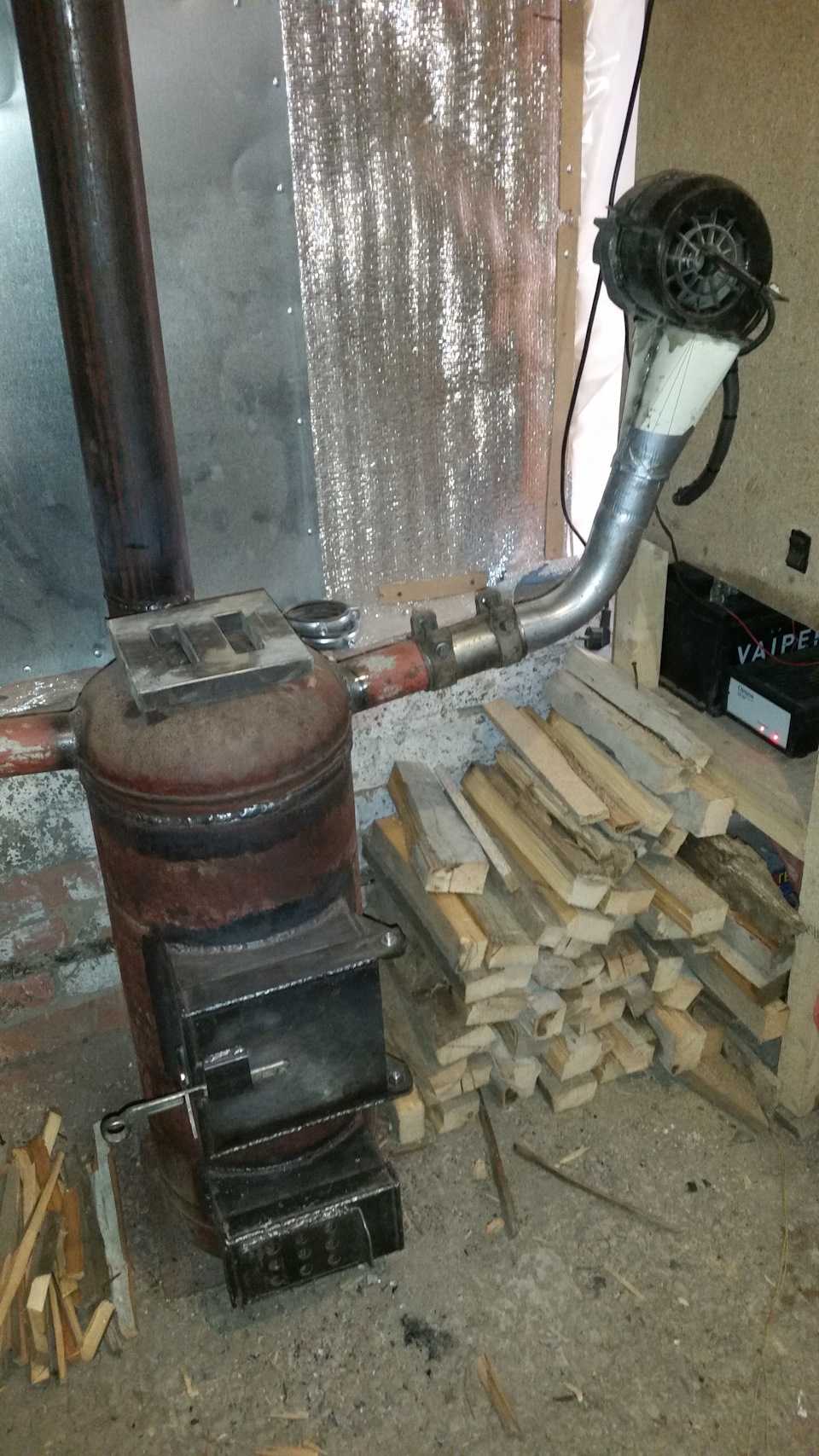

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
Трубы для выполнения некоторых конструктивных элементов.
Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу. С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
Последний шаг – монтаж дымоходной трубы.

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Подготовительные работы

Подготовительные работы предполагают:

определение размеров будущего устройства;
выбор материала;
место расположения прибора.

Только после этого приступают к основным работам.

Чертежи и размеры

Каждый элемент конструкции предварительно продумывают, определяясь с размерами:

Важно подобрать правильного диаметра трубу. В чертежах отмечают, что ее диаметр должен быть больше в 2,5 раза объема топки

Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах.
Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара.
Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло.
Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра).

Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

Конструкция на основе трубы

на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника. Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 – 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
колосник сваривается из прутов арматуры по схеме сетки.
после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
для устойчивости печи к днищу приваривают ножки.
в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

Буржуйка из гаража Джорджа Лукаса

Печь для гаража на дровах длительного горения: виды и принцип работы

Любой вариант гаражных печей имеет свои плюсы и минусы, и при этом каждый из них можно изготовить своими руками. Чтобы иметь представление о процессе создания агрегата и рассчитать свои силы и ресурсы, стоит более детально познакомиться с каждым из видов устройств.

Буржуйка — компактный, удобный и доступный по стоимости вариант печи для гаража

Популярность печей для гаража длительного горения заключается в их экономичности, так как при сгорании обычных дров можно получить максимальное количество тепла. Принцип работы заключается в том, что большое количество топлива разово загружается в камеру сгорания, где процесс длительного горения обусловлен слабым доступом кислорода. Таким образом, дрова не сгорают моментально, а постепенно тлеют, выделяя горючий газ.

Печи для гаража длительного горения могут быть разными по своим конструктивным особенностям, популярная разновидность – Бубафоня. Название агрегата произошло от имени его изобретателя. Высокая эффективность конструкции заключается в том, что может работать такая печь длительного горения на опилках. Если постараться, то Бубафоню можно подключить к системе водяного отопления. В таком случае принцип действия устройства будет заключаться в создании водяной рубашки вокруг котла.

Булерьян – также популярная модель печи длительного горения, ее конструкция очень необычная. Устройство широко используют не только для служебных, но и для жилых помещений. Это своего рода современный гибрид классической буржуйки и печки длительного горения. Агрегат работает за счет принудительной конвекции. К топке снизу и сверху идет несколько изогнутых труб. Через нижние поступает холодный воздух, который моментально нагревается в топке и сверху выходит уже горячим.

Булерьян – популярная модель печи длительного горения

Печь длительного горения для гаража своими руками

Несмотря на относительно сложную конструкцию, печь длительного горения можно смастерить самостоятельно. Такая модель будет иметь один, но существенный недостаток: для выгребания золы придется переворачивать довольно увесистый корпус вверх ногами. Чтобы соорудить агрегат, потребуется цилиндр из металла, сварочный аппарат. Можно взять за основу и квадратную емкость, но при условии нормального обеспечения тления дров. Сам процесс изготовления в таком случае займет несколько часов.

Чаще всего для производства печи длительного горения используют металлическую толстостенную бочку вместительностью около 200 л. Сверху делают крепления под крышку с дымоходом, а также выполняют небольшое отверстие, необходимое для доступа кислорода, который нужен для процесса горения. В диаметре дымоход составляет приблизительно 15 см, а воздуховод – 10 см. Часто дымоход выводят сбоку, а сверху оставляют место для поступления воздуха.

Важная деталь дровяной печи для гаража длительного горения – груз для обеспечения пресса на тлеющие дрова. Изготовить его можно из металлического круга, диаметр которого должен быть на несколько миллиметров меньше размеров топочной камеры, и двух отрезков швеллеров, исполняющих роль утяжелителя.В круге утяжеления необходимо сделать воздуховод и приварить к нему трубу сечением 10 см. Ее длина должна превышать высоту корпуса печки.

Через нижние отверстия воздух поступает холодным, а через верхние уже выходит горячим

Отверстие с дверцей для загрузки дров в печку для гаража своими руками делают сбоку, а внизу устанавливают решетку и емкость для золы. Заключительный штрих – приваривание ножек внизу готовой печи.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
Сварите из уголков или арматуры колосниковую решетку.
Из вырезанных частей изготовьте дверцы с запорами.
Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Что лучше в гараж – Буржуйка или Булерьян

Неизменно положительные отзывы об использовании Булерьяна при отоплении гаражного бокса, явно свидетельствуют в пользу последнего. В качестве преимуществ конвекционной газогенераторной печи можно выделить следующее:

Наличие режима газогенерации – пиролиз уменьшает расход топлива и увеличивает время автономной работы от одной закладки дров. В буржуйке топливо сгорает за 1,5-2 часа.
Продуманный отвод горячего воздуха – конвекционные трубки на две трети погружены в топочную камеру, что увеличивает теплоэффективность и КПД печи.
Экономичность – чтобы протопить гаражный бокс буржуйкой, потребуется приблизительно в 2 раза больше топлива.

Продуманная конструкция экономичной печи на твёрдом топливе Булерьян, позволяет быстро и с меньшими затратами обогреть неотапливаемое помещение.

Единственным недостатком можно считать относительно высокую стоимость печи, особенно если учесть, что буржуйку можно собрать из подручных материалов. Но если финансовые возможности позволяют приобрести фирменный буллер, то лучшего варианта для отопления гаража не найти.

Выбор места для буржуйки в гараже

Для того чтобы печь для гаража приносила по максимуму удовольствия и пользы, непоследним будет правильно подобрать место ее расположения. Рекомендуется, чтобы она стояла в дальнем углу гаража, а труба ее находилась в противоположной стороне. Таким образом достигается максимальная теплоотдача. Но устанавливая печь, необходимо контролировать угол наклона дымоотвода, который должен соответствовать 30 градусам.

Для пожарной безопасности на пол, где будет стоять буржуйка, ложится лист металла. Следует помнить, что по размерам он должен превосходить ее — шириной на 20 см, а длинной на 60 см, а передняя часть должна выступать на 5,5 см. Таким образом, когда будет доставаться отборный ящик, нет опасности, что выпавший уголек может воспламениться.

Принцип работы дымохода буржуйки.

Главное, не забывать, что поворачивать трубу на 90 градусов следует поэтапно, каждый шаг — поворот на 30 градусов. Крепится же сама дымоотводная труба к стенкам при помощи прутов диаметром в 1,3 см. Для того чтобы их закрепить, в стене заранее подготавливаются отверстия, глубиной в 10 см. Кстати, если трубе придать ступенчатую форму, то таким образом можно достичь площадь теплоотдачи, что поспособствует более быстрому прогреву помещения.

При желании буржуйку (печь) можно конструировать и разборной конструкцией. Таким образом возникает возможность ее сборки на новом месте.

Хотелось бы обратить внимание, что, устанавливая буржуйку в свой гараж, необходимо, чтобы в нем была соответствующая система вытяжки и приточная вентиляция. Также работающая печка требует постоянного присмотра за собой

Поэтому если нужно надолго отлучаться из гаража, то ее лучше тушить. К тому же необходимо помнить, что вся поверхность печи разогревается до высоких температурных показателей, значит, прикоснувшись к ней без защиты, можно получить серьезный ожог.

И, конечно же, следует помнить о своей личной безопасности. Поэтому по окончании всех монтажных работ проверяется герметичность всех стыков, а особенно это относится к трубе дымоотвода. Так как от этого еще зависит тяга и попадание дыма в помещение гаража. И если в помещении находятся легко воспламеняющиеся материалы или вещества, то они должны находиться как можно дальше от печки. Если соблюдать все правила эксплуатации и безопасности, то можно быть уверенным в том, что такое приспособление только порадует своего хозяина.
