Устройство и монтаж ендовы

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы  обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия  это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

Некоторые рекомендации для проектирования ендовой крыши:

• При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот  меньшее количество скатов на крыше позволяет без трудностей  построить конструкцию.
• При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
• Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
• В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться  ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

• Измерительная рулетка
• Карандаш
• Шнур обивочный
• Шпатель небольшой формы
• Молоток
• Нож кровельный
• Фен строительный средней мощности
• Пистолет клеевой
• Гвозди
• Деревянные брусья
• Инструмент, с помощью которого огибают кромки
• Материал для гидроизоляции
• шуруповерт
• саморезы
• станок для резки метала
• линейка
• заклепки стальные
• уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

Почему для кровли стоит выбрать гибкую черепицу SHINGLAS?

Мы уже упоминали о двух плюсах гибкой черепицы SHINGLAS – это доступная цена и легкий самостоятельный монтаж. Однако не только это делает ее оптимальным вариантом для кровли загородного дома. Судите сами:

• Срок службы. Гибкая черепица очень долговечна, она превосходит по этому показателю все кровельные материалы в той же ценовой категории. Для многослойной гибкой черепицы коллекций “Джаз” и “Кантри” гарантийный срок службы составляет 50 лет, для однослойной серии “Ультра” – 50 лет, серий “Комфорт” и “Классик” – 30 лет,  “Оптима” – 10 лет. Примечательно, что такие показатели долговечности – гарантия производителя, на практике же срок жизни правильно смонтированной гибкой черепицы значительно дольше. Это объясняется свойствами материала: битумная основа способна самостоятельно “залечивать” небольшие повреждения за счет своей пластичности, а декоративная базальтовая посыпка не ржавеет, не повреждается ультрафиолетом и неограниченно долго сохраняет яркий цвет.
• Комфорт в доме. Недостаток жесткой кровли – способность отлично проводить звук. Это очень заметно во время дождя или града, особенно если в доме жилая мансарда. Кровля из гибкой черепицы, наоборот, поглощает все звуки, и в помещениях становится существенно тише.
• Красивый внешний вид. Ассортимент гибкой черепицы SHINGLAS очень велик и включает несколько коллекций с большим выбором оттенков и форм нарезки лепестков. Готовое кровельное покрытие получается фактурным и выглядит очень респектабельно. А разнообразие оттенков позволяет при желании сделать кровлю необычной: создать градиент цвета, акцентировать отдельные элементы кровли (например, “скворечники”) или даже выложить узор по вашему вкусу. Примечательно, что специалисты компании ТЕХНОНИКОЛЬ разработали инструкции и на этот случай: пользуясь советами профессионалов, вы сможете самостоятельно сделать кровлю с уникальным дизайном.

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Обрешетка под ендову

Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Смотрите материал: Что такое ендова и каково ее устройство

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

Ошибки начинающих кровельщиков

Нередко те, кто решил организовать кровлю самостоятельно, совершают ряд ошибок, которые могут критически сказаться на эксплуатационном состоянии металлочерепицы. В первую очередь следует подобрать правильный крепеж для черепицы. Нередко покупая дорогостоящую черепицу, срок службы которой составляет 50 лет, мы не обращаем внимания на качество кровельных саморезов (читайте: «Металлочерепица: срок службы и эксплуатации»). Иногда вместо специальных шурупов с прорезиненной прокладкой и сверлом приобретаются обычные винты с шайбой из резины. В результате подобная шайба быстро рассыхается под действием палящих лучей солнца и при первом же серьезном ливне крыша начнет протекать (читайте: «Как правильно положить металлочерепицу своими руками»).

Также начинающие строители часто допускают ошибку в закреплении листов металлочерепицы. Так, вместо ввинчивания коротких саморезов в нижнюю точку волны, саморез ввинчивается в верхнюю точку. Как результат, шайба прилегает к металлу недостаточно плотно и, таким образом, снижается герметичность кровли.

В общем случае технология монтажа металлочерепицы не представляет собой особых сложностей

Но все же необходимо принимать во внимание правила крепежа металлочерепицы и рекомендации производителя. И тогда вы собственными руками сможете создать кровлю не хуже той, что изображена на фото.

Монтаж мансардного окна в металлочерепицу

Считается, что установка мансардных окон – задача не для новичков, и с этим вопросом лучше всего обращаться к специалистам, которые имеют должный опыт работы в данной сфере. Но это вовсе не значит, что сделать самостоятельно нереально, в особенности, если использовать пошаговую инструкцию для чайников. Монтаж металлочерепицы и установка самого окна в этом случае вполне могут пройти без каких-либо проблем.

В первую очередь стоит обратить внимание на то, что максимально возможная ширина такого окна должна быть на 80-120 мм меньше, чем имеющийся между стропилами проем. В случаях, когда стропильный шаг очень маленький, производят установку двух небольших окон в соседних нишах

Установку окна проводят после того, как полностью сделан кровельный «пирог», далее нужно установить монтажный брус, для которого использую те же доски, что и для стропильной системы. Затем производят установку рамы и монтируют створки

Очень важно позаботиться о качественной гидроизоляции, чтобы в дальнейшем окно не стало источником проникновения осадков в дом

Монтаж мансардного окна проводится после укладки всех слоев кровельный пирога

Конечно, приходится вносить некоторые изменения в процесс монтажа обрешетки под металлочерепицу, и уделять особое внимание вопросу монтажа конька металлочерепицы, если планируется мансардное окно. Но все эти сложности более чем оправданы превосходным результатом, который ждет владельцев в результате

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

Монтаж металлочерепицыКрыша из металлочерепицы своими руками

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Узел конькаПосле уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицейДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепице

Как сделать ендову на крыше из металлочерепицы

Ендова – внутренний угол кровли, образующийся при соединении двух скатов. По разжелобку стекает большое количество осадков, поэтому это место должно быть герметично и надежно обустроено.

Оформляется этот элемент крыши при помощи двух ендовых планок – нижней и верхней, первая монтируется до укладки металлочерепицы, вторая – над ней.

depositphotos

Шаг 1. Подготовка основания

Основание под ендову делают из сплошной обрешетки. Доски располагаются вдоль линии соединения скатов с зазорами в 2 см для проветривания, на одном уровне с остальной обрешеткой.

Шаг 2. Крепление карнизной планки

Нижняя кромка обрешетки защищается общей карнизной планкой, которую для углового соединения вырезают по форме стыка.

Шаг 3. Монтаж нижних ендовых планок вдоль разжелобка

После защиты нижнего края обрешетки карнизной планкой приступают к монтажу нижней ендовой планки. Делают это снизу вверх, чтобы при соединении элементов образовывались герметичные нахлесты, в которые вода не попадет при стекании. Крепят планку по краям, к деревянной обрешетке оцинкованными саморезами.

Край первой планки ендовы вырезают по форме карнизного стыка скатов. По всей длине нижних ендовых планок вдоль их центральной оси маркером проводят две линии, отступив от сгиба по 10 см в каждую сторону. Это границы, за которые не будут заходить листы металлочерепицы.

Ширина открытой полосы нижней ендовы должна составлять 20 см. Вдоль размеченной граничной линии с двух сторон можно уложить универсальный уплотнитель, он станет дополнительной гарантией герметичности конструкции.

Шаг 4. Укладка листов металлочерепицы

Сначала от фронтона крепят целые листы, которые не требуют резки. Подробная инструкция по монтажу металлочерепицы. Затем производят измерение, разметку и нарезку листов, непосредственно прилегающих к ендове.

• Для того чтобы вырезать угол на листе металлочерепицы, понадобиться определить две величины: глубину и высоту выреза. Отсчет расстояния ведется от отмеченной на планке ендовы граничной линии, за которую листы металлочерепицы не будут заходить.
• Для определения глубины выреза измеряют расстояние от уложенного края целого листа металлочерепицы до места соединения граничной линии с карнизом.
• Высоту выреза определяют следующим образом. От уложенного края целого листа в сторону ендовы отмеряют ширину листа металлочерепицы, который готовится к укладке.
• Отмечают на ендовой планке точку пересечения предполагаемого листа с граничной линией разметки, за которую покрытие заходить не должно.
• Точку проецируют на уложенный ранее целый лист (линией параллельной карнизу) и измеряют расстояние от нее вниз до карниза. Эта величина является высотой выреза на новом листе.

Нарезку металлочерепицы производят внизу на ровном основании: отмечают глубину и высоту выреза, соединяют эти точки прямой линией, отрезают специальным инструментом, кромку среза закрашивают во избежание коррозии. Читайте чем можно резать металлочерепицу.

Шаг 5. Установка верхней ендовы

Срез металлочерепицы поверх разжелобка накрывают планками верхней ендовы, которые монтируют снизу вверх, с нахлестом один на другой 10 см, фиксируя кровельными саморезами.

Правильное обустройство ендов обеспечит достаточную герметичность углового стыка, а доборные элементы для металлочерепицы придадут крыше аккуратный вид.

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

• Они должны соответствовать материалу, используемому для покрытия кровли.
• Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
• Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Предназначение элемента

Можно с уверенностью сказать, что каждый человек, который далек от строительства не раз в своей жизни видел ендову, но вряд ли знал, что она так называется. Если говорить просто, то это своего рода стык на кровле. Ендова образуется на месте соприкосновения двух скатов друг с другом или при соприкосновении ската со стеной. Как правило, это внутренний угол между двумя плоскостями. Возведением кровли с ендовой должен заниматься профессионал, т. к. такой узел довольно сложно реализовать правильно. Такой элемент несет в себе определенную функциональную нагрузку. Среди основных моментов можно выделить:

• герметичный узел примыкания;
• отвод дождевой воды;
• отвод талой воды.

Только благодаря ендове удается обеспечить герметичный узел примыкания, через который осадки не попадают под кровлю. Ее основной целью является отвод дождевой воды, чтобы она не скапливалась на кровле. Это относится и к талой воде, которая может быть результатом выпадения снега или обледенения. В силу своей конструкции ендова несет дополнительную нагрузку. Это связано с большими массами снега, которые скапливаются на ней. Часто чтобы убрать его используется кабельное отопление для кровли.

Обратите внимание! Если в процессе проектирования ендовы будут допущены определенные ошибки, тогда повреждены будут оба примыкающих ската кровли. Именно поэтому изготовление ендовы лучше не поручать новичку

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

Учащенная обрешетка

На всех скатах крепится горизонтальная обрешетка. В районе ендовы, посередине между двумя брусками рядовой обрешетки, устанавливаются дополнительные элементы, которые поддерживают желобок ендовы, не давая ему деформироваться под весом снега. При этом, благодаря учащенным брускам, пространство под желобком ендовы хорошо вентилируется.

Рисунок 4 – Учащённая обрешетка

При наличии водосточной системы монтируется пластиковый фартук свеса. Его задача – не допустить попадания воды и снега в вентиляционный зазор между черепицей и гидроизоляцией. При отсутствии водосточной системы установка фартука необязательна.

Рисунок 5 – Установка фартука свеса

Монтаж желобка ендовы

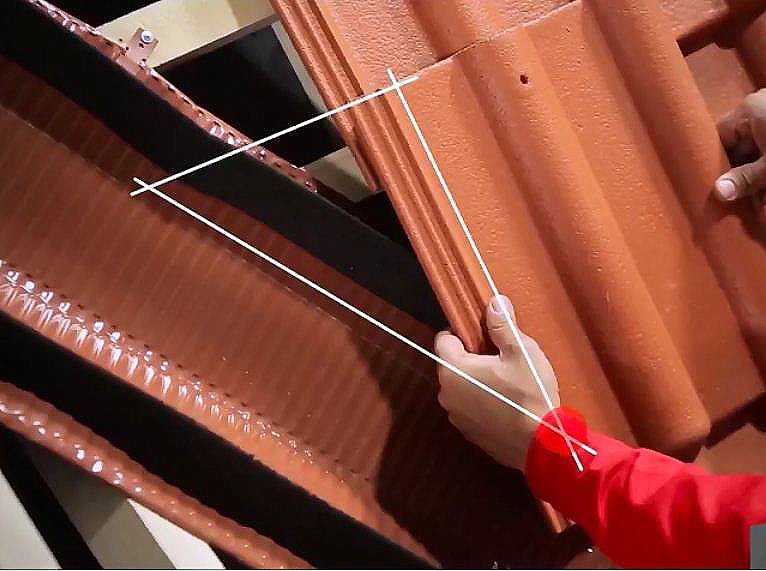

Желобок ендовы – это алюминиевая полоса с поперечными ребрами жесткости и продольными линиями сгиба.

Перед началом установки на этой детали следует отогнуть канты или отбортовку с обеих сторон. Удобнее всего это сделать на ребре обрешетки. После чего лист желобка сгибается по средней линии, повторяя профиль ендовы. Укладка желобков в ендове производится снизу вверх, начиная с карнизного свеса. Дождевая вода из ендовы должна попадать точно в водосточный желоб, для этого выступающий край нижнего желобка размечается по контуру внутреннего угла водосточного желоба с выносом 3-4 см и подрезается по разметке. Чтобы предотвратить продольное смещение желобка нужно отступить от верхней кромки 1-2 см и прикрепить его к контробрешетке двумя гвоздями или саморезами.

Важно! Серьезной ошибкой будет крепление желобка гвоздями по всей длине. Желобок должен крепиться с обеих сторон с шагом в 40 см при помощи 6 скобок, идущих в комплекте

После чего отбортовка желобка загибается внутрь. Скобки следует крепить не к рядовой, а к учащенной обрешетке, иначе они помешают ровной укладке черепицы. Верхний желобок накладывается на нижележащий с нахлестом не менее 10 см

Желобок должен крепиться с обеих сторон с шагом в 40 см при помощи 6 скобок, идущих в комплекте. После чего отбортовка желобка загибается внутрь. Скобки следует крепить не к рядовой, а к учащенной обрешетке, иначе они помешают ровной укладке черепицы. Верхний желобок накладывается на нижележащий с нахлестом не менее 10 см.

Рисунок 6 – Укладка желобков ендовы

При укладке нужно совместить поперечные ребра желобков и закрепить последующие детали аналогично первой.

Рисунок 7 – Крепление желобка к обрешетке

Монтаж ендовы своими руками

Установку ендовы нужно осуществлять в следующем порядке:

1. Провести подготовительные работы. На этом этапе необходимо обустроить сплошной деревянный настил на стыке двух скатов, наличие зазоров не принципиально. Для этой цели можно использовать обрезную доску, которую обязательно нужно покрыть антисептическими средствами. Её ширина должна быть более 30 см, а толщина соответствовать аналогичному параметру контробрешётки. По двум сторонам от линии стыка между кровельным материалом и внутренней ендовой рекомендуется дополнительно уложить уплотнитель, чтобы предотвратить попадание воды под кровлю. Гидроизолирующими свойствами обладает и ендовый ковёр, который выполняется из полиэфирного полотна, пропитанного битумами, с посыпкой с обеих сторон. Этот материал можно крепить оцинкованными гвоздями с широкой шляпкой.
2. Отогнуть боковые части внутренней ендовы, угол сгиба должен быть равным 90°. Спрофилировать кромки по бруску. Желобок ендовы нужно зафиксировать на сплошной деревянный настил
3. Согнуть внутреннюю ендову по центральной оси. Угол сгиба внутренней ендовы должен быть больше угла внешней.
4. Уложить желобки внутренней ендовы. Начинать работу нужно сверху. При необходимости деталь можно обрезать или нарастить. В первом случае надо отступить на 3–4 см от водосточного желобка, во втором — необходимо обеспечить нахлёст в 10–15 см. Ни в коем случае нельзя забывать про напуск свеса от края. Он должен быть около 8–10 см. Нижняя ендова укладывается на сплошной деревянный настил
5. Бортики ендовы в местах свеса нужно загнуть внутрь.
6. Закрепить желобок. Делать это можно с помощью гвоздей 2,8х25 мм. От кромки отступить около 2 см. Прибивать желобок необходимо непосредственно к настилу. Расстояние между креплениями должно быть равным 30 см.
7. Дополнительно приклеить защитные полосы из самоклеящегося материала, который пропитан гидроизоляционными составами, на стыки внутренней ендовы с настилом. Они способны обеспечить защиту подкровельного пространства от влаги и мусора. Гидроизоляция ендовы нужна при обустройстве крыш с малым углом наклона
8. Теперь можно монтировать обрешётку и кровельный материал.
9. Поверх кровли устанавливается внешняя ендова. Фиксируется она специальными кровельными гвоздями или саморезами. При необходимости наращивания детали части нужно укладывать с нахлёстом 10–15 см.

Видео: монтаж нижней ендовы с выходом на скат

Есть некоторые нюансы монтажа ендовы, которые обязательно нужно учитывать:

• выполнять усиленную гидроизоляцию ендовы стоит лишь в том случае, если в данном месте скапливается большое количество воды, например, на крышах с плоскими углами скатов;
• полотна кровельного материала, которые укладываются в направлении со ската, нужно располагать с одинаковым нахлёстом, при этом крепление должно быть максимально надёжным;
• нахлёсты в ендове при наращивании рекомендуется дополнительно заклеить специальной гидроизоляционной лентой;
• обрешётка в месте ендов должна быть сплошной.

Советуем изучить — Какую стиральную машину выбрать: руководство к действию

Ендова выступает одним из самых важных доборных элементов, поскольку обеспечивает защиту наиболее слабых мест крыши. Правильный монтаж детали позволит повысить уровень герметичности стыков скатов и длительность срока эксплуатации кровли.

Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.

Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.

Монтаж ендовы для крыш из различных материалов

Поскольку ендова это конструкция на пересечении скатов крыши, она является самым слабым местом кровли. Сюда ложится наибольшая нагрузка. Монтировать ендову должны профессиональные строители или человек, знающий все тонкости работы с этим элементом и различными материалами.

Крыши из ондулина

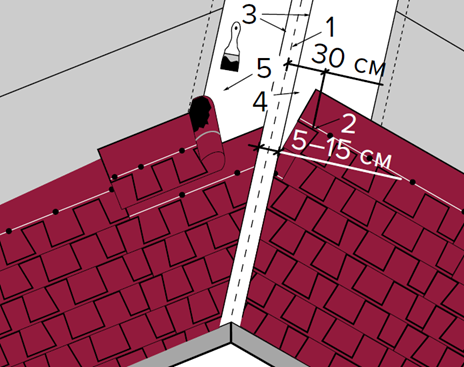

Ендова для мягкой кровли требует выполнения дополнительной обрешетки. Для этого потребуются две обрезные доски, имеющие ширину не менее 20 см. Они крепятся с отступом в 5 см от оси разжелобка. Дерево лучше обработать антисептическим средством.

Надо следить, чтобы центр разжелобка расположился строго между доскамиИсточник sargorstroy.ru

Установка на крыше из ондулина:

• монтируется элемент обязательно снизу вверх;
• нахлест между частями разжелобка делают 15 см;
• после примерки листов ондулина к месту перегиба кровли, их раскраивают нужным образом;
• листы нужного размера монтируются на ендову с отступом 5 см от ее оси, их прикрепляют гвоздями к каждой волне.

Крыши из металлочерепицы

Под ендову на кровлях с данным типом покрытия делается сплошная обрешетка, что предотвратит ее провисание. Такая конструкция является жестким основанием под разжелобок. Ендова выполняется с двумя планками – вода стекает по нижней, а верхняя несет главным образом декоративное назначение, но также предотвращает коррозию на срезах листов покрытия кровли.

Планки ендовыИсточник legkovmeste.ru

Разжелобок для кровли из металлочерепицы монтируется следующим образом:

• нижние планки располагают с нахлестом порядка 15 см и закрепляют на обрешетке саморезами;
• места стыков необходимо герметизировать;
• немного с нахлестом на планку разжелобка укладывают листы металлочерепицы и крепят гвоздями, предназначенными для кровли;
• на листы сверху стыка накладывается верхняя планка и фиксируется метизами.

Крыши из профнастила и шифера

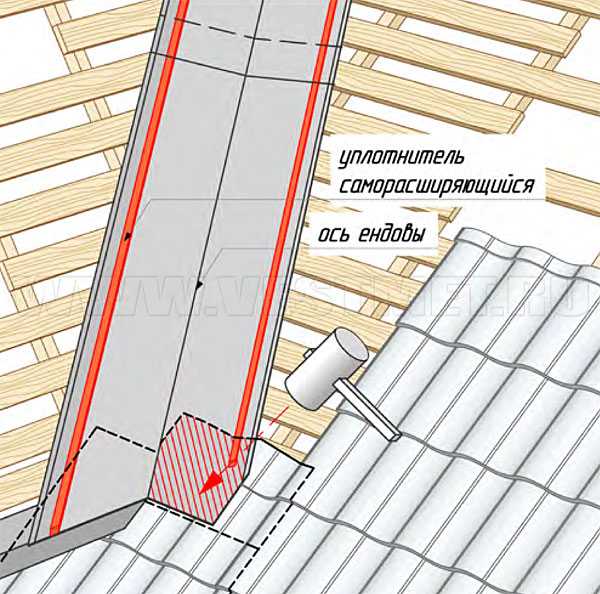

Под эти покрытия для кровли при монтаже ендовы укладывается несколько досок. Далее на них крепится гидроизоляция, которая подлежит соединению с гидроизоляционной мембраной, проложенной на скатах крыши.

Нахлест в этом случае делают 15 см, а стыки фиксируются двусторонним скотчемИсточник rico.zavuhotegi.ru.net

Далее разжелобок крепится следующим образом:

• монтируется нижняя планка;
• затем к ней прикрепляется уплотнитель, его рекомендуется усилить герметиком по сторонам от скатов кровли;
• осуществляется монтаж покрытия крыши;
• образовавшийся в выступах волны зазор заполняется герметиком.

Монтаж ендовы при кровле профлистом может быть выполнен в нескольких вариантах ее оформления:

Открытая. В таком варианте листы профнастила надо отрезать на расстоянии 6-10 см от линии сгиба. Планка и срезы становятся открытыми. Чтобы предохранить их от внешнего воздействия, на материал крыши монтируются декоративный желоб. Его крепят к обрешетке при помощи гвоздей.

Закрытая. Листы профнастила обрезаются четко по линии перегиба и стыкуются между собой без зазора. Использование никаких дополнительных элементов в этом случае не требуется.

Переплетенная. Этот способ доступен в основном профессионалам, самостоятельно такой монтаж осуществить сложно. Перегиб кровли перекрывают листами покрытия, заходящими на другую сторону по очереди. Такой способ редко используют для жестких покрытий, он больше подходит для кровли с мягкими видами покрытий.

Варианты оформления ендовыИсточник legkovmeste.ru

По сути, открытый и закрытый типы монтажа ендовы крыши из профнастила отличаются только методом, которым подрезается материал.
