Изготовливаем сэндвич панель своими руками: пошаговая инструкция

Окна

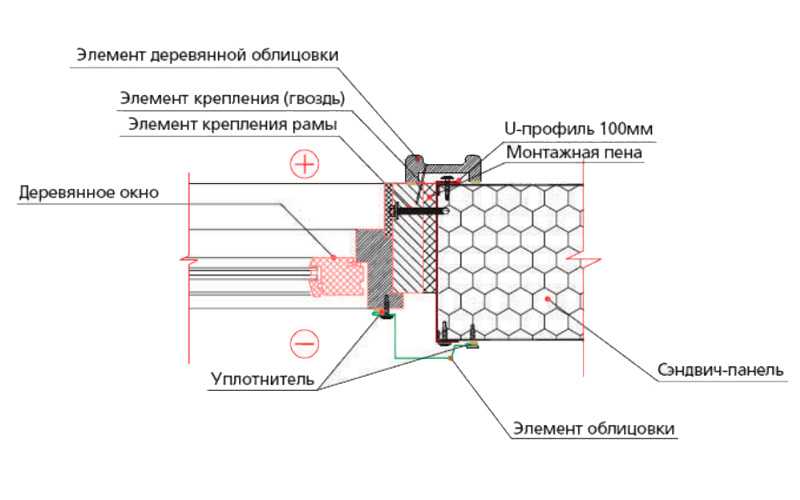

Технологические проемы для естественного освещения должны быть утеплены и загерметизированы. Как сделать сэндвич панели, которые будут установлены на окна? Чем они отличаются от несущих конструкций?

Отделка откосов выполняет задачу по маскировке монтажного шва и его изоляции. В отличие от стеновых панелей толщина изделия занимает до 5 см. Утеплитель используется любой, так он будет со всех сторон защищен. Оболочка чаще применяется из дерева. Для лицевой стороны можно также использовать пластик, чтобы не отвлекаться на периодическое перекрашивание.

При изготовлении панелей на окна не обязательно защищать утеплитель с двух сторон. Так, если использовать минеральную вату, то без изнаночного полотна она полностью заполнит пространство между проемом и лицевой частью. Такой вариант исключает необходимость использования монтажной пены. Но при этом обязательно должен быть установлен гидробарьер.

Торцевые части закрываются декоративными элементами. Чаще применяются пластиковые уголки и специальные профили. Их крепят на клей-герметик, который отвечает требованиям влагостойкости и долговечности. Тогда конструкция будет защищена от внешних факторов.

Используемые материалы

Конструктивно стены представлены обшивочным материалом, который используется в качестве основы для декоративной отделки. Между двумя плоскостями помещается теплоизоляция. Подобным образом изготавливаются готовые сэндвич панели. Их применение ускоряет процесс возведения здания.

Какой утеплитель удобнее использовать для изготовления продукта своими руками? Готовые плиты должны быть жесткими, поэтому в качестве теплоизоляционного слоя применяются плитные материалы с высокой плотностью:

базальтовая минеральная вата;
пенополистирол;
пенополиуретан.

Наружные слои должны быть влагостойкими, прочными, долговечными. Этим требованиям соответствуют:

металл;
пластик;
древесные материалы.

Многое, из перечня выше, можно приобрести в компании “Металлинвест Профиль”. В каталоге имеются утеплитель, оцинкованные листы, плиты ОСП и инструменты известных производителей. На вопросы о материалах, заказе и доставке ответят менеджеры по телефонам, которые имеются на сайте: metprof-vrn.ru.

Скрепляются между собой полотна с помощью клея. В производстве чаще применяется полиуретановый клеящий состав из одного или двух компонентов. Разница между ними в том, как состав сохнет. Первый за счет влаги, что содержится в воздухе, второй в результате химической реакции между составляющими. Для самостоятельного производства рекомендуется применение продукта с одним компонентом.

Важно при выборе клея отслеживать его срок годности после затвердевания. Он должен соответствовать не менее, чем 30 годам

Также нужно учитывать влагостойкость и применение в условиях перепадов температур конкретной местности (например, от -40 до +50 градусов по Цельсию).

чертежи деревянной и металлической конструкций, разрез

Сэндвич-панель – это материал, который используется для устройства наружных стен и внутренних перегородок, обрамления оконных и дверных проемов.

Основные виды каркасов

Крепление производится на специальную обрешетку, которая может изготавливаться из металла, дерева или железобетона. Каждый из материалов каркаса для сэндвичных панелей обладает своими преимуществами и недостатками.

Древесина

Каркас под сэндвичные панели, выполненный из дерева – самая бюджетная конструкция. С деревянной основы и началось развитие технологии крепления фасадов.

Сейчас деревянные каркасы практически не используются. Это связано с высоким риском возгорания и негативным влиянием влаги. Специальные обрабатывающие средства имеют свой срок службы, поэтому абсолютная защита от негативных факторов в течение всего срока службы невозможна.

Железобетонный каркас

Подобный вид конструкций популярен и надежен. Железобетонные каркасы нашли свое применение в строительстве быстровозводимых домов.

К основным плюсам относят:

малая теплопроводность;
не требуется защита от коррозии;
низкая стоимость;
долговечность;
прочность.

Железобетонные конструкции завозятся на строительные площадки уже в готовом виде, поэтому возведение здания ускоряется.

Металлический каркас

Металлокаркасы самые дорогие, однако считаются самыми популярными.

Преимущества металлических каркасов:

Высокая скорость возведения здания. Монтаж каркаса занимает не более двух недель.
Универсальность. Металлокаркас под сэндвич-панели подходит для жилых и нежилых построек.
Отсутствие трещин и деформаций в процессе эксплуатации. Металлическая конструкция не дает усадки в отличие от древесной.
Высокая прочность и долговечность. Каркас прослужит в течение 50 лет и более.

Недостатки у материала есть, но они незначительные:

Нужна защита от коррозии. С этой целью используются специальные лакокрасочные покрытия и полимерные пленки.
Стоимость.
Требуется установка негорючего теплоизолятора из-за высокой теплопроводности. Теплоизоляция нужна, чтобы защитить металл от воздействия высоких температур.

Недостатки легко устраняются, в результате чего металлические изделия используются чаще всего.

Монтаж конструкции

Эксперты разработали ряд рекомендаций и требований по правильной установке и монтажу облицовки:

Монтаж лучше начинать с угла здания.
В случае монтажа крупной конструкции лучше обратиться к специалистам. Это сложная в физическом и технологическом плане работа, которая не рассчитана на осуществление одним человеком.
Если имеются дефекты установки, их можно скрыть доборными элементами. Они отвечают за эстетические качества и ряд технических показателей.
Крепление осуществляется с верхнего торца.
Для уплотнения полотна используется герметик.
Панель ставится в замок ранее установленной.
Под облицовку может устанавливаться теплоизоляция.
После монтажа все стыки нужно уплотнить при помощи минваты.

Следуя пошаговой инструкции, можно самостоятельно выполнить крепление панелей к каркасу по предварительному расчету проекта.

Проведение подготовительных работ

Перед установкой панелей на конструкцию важно провести подготовительные работы. Обязательный этап – проверка ровности каркаса и пропитка его специальными защитными средствами

Участки, которые будут контактировать с панелью, нужно изолировать при помощи специальной ленты.

Панель обязательно должна быть очищена от грязи, пыли, пленки. Ее обрезают под нужные размеры горизонтально по предварительно расчерченной наметке.

Установка стеновых панелей

Установить панели можно горизонтально и вертикально. Первый случай подходит для домов до 3 метров высотой. Вертикальный монтаж применяется для домов 3-7 метров. Панели плотно стыкуются при помощи замков и фиксируются струбцинами. Для крепления используются саморезы по металлу или древесине в зависимости от материала каркаса с шагом 9-12 см.

Установка кровельных панелей

Кровельные панели монтируются под углом 5 градусов. Фиксация происходит на саморезы. Элементы укладываются внахлест. Обязательно укладывается слой герметика в паз замка для качественной изоляции.

Крепление

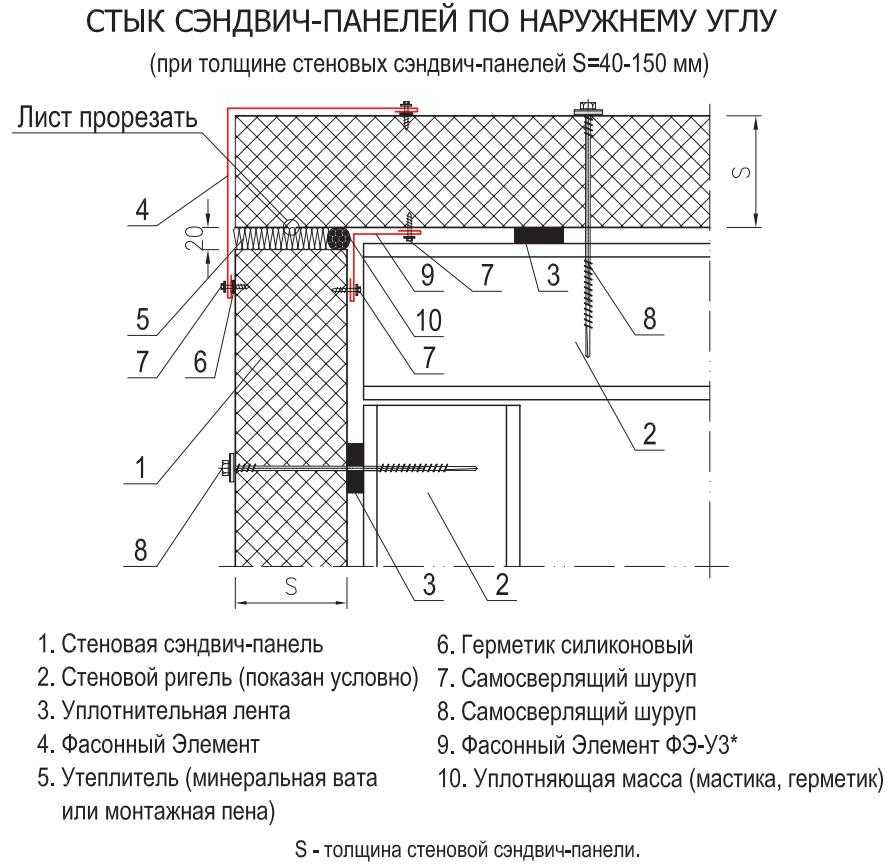

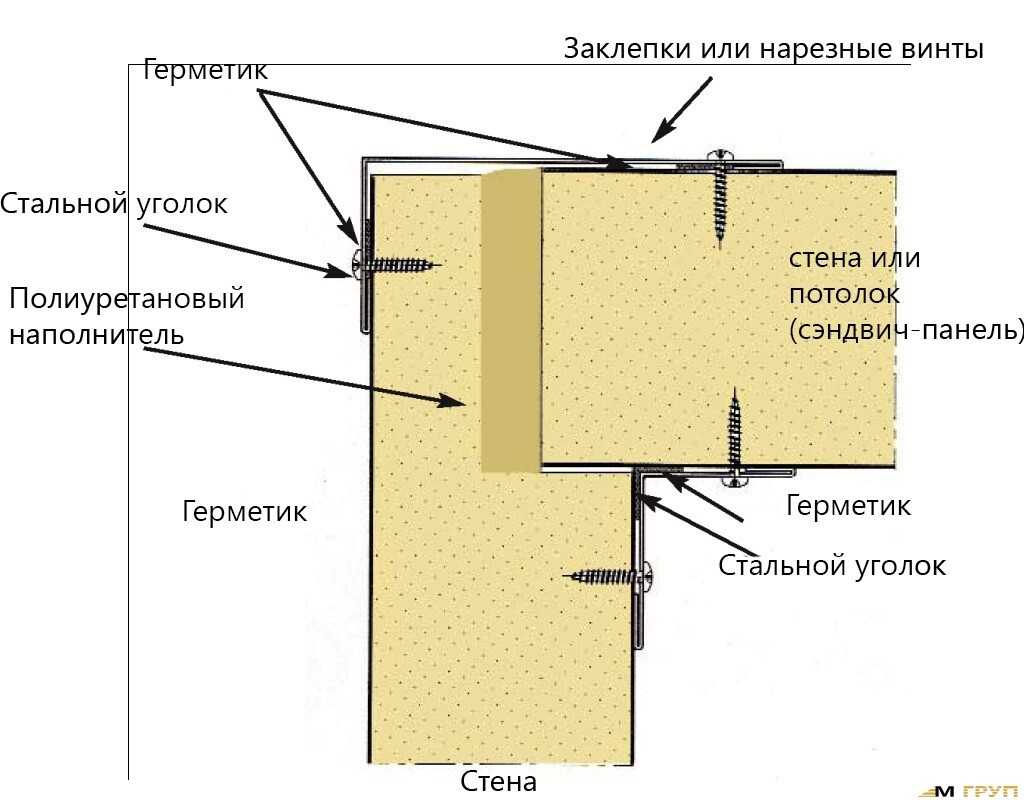

Крепление сэндвич панелей к каркасу производится при помощи нескольких типов узлов:

уголковый;
стык стеновых панелей;
парапетный;
крепления стеновых панелей;
крепления облицовки поэлементной сборки;
коньковый;
примыкания крыши;
стык кровельных панелей.

Для каждого узла разрабатывается специальный чертеж со всеми техническими моментами.

Все крепежи ставятся под углом 90 градусов с помощью шуруповерта.

Сэндвич-панели для гаража — свойства, преимущества и недостатки

Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.

Таблица: плюсы и минусы сэндвич-панелей

Плюсы

Минусы

В сравнении с кирпичом, пеноблоком или древесиной для возведения гаража потребуется меньше времени. При наличии готового фундамента такое строение можно возвести за несколько дней.
Из этого лёгкого материала можно сделать конструкцию, не требующую установки тяжёлых типов фундамента. Это особенно актуально, когда под местом застройки заложены технические коммуникации.
Панели можно транспортировать без привлечения тяжёлой техники, потому что они лёгкие. Небольшой вес панели облегчает труд строителей и сокращает время возведения гаража.
Готовую конструкцию можно без проблем модернизировать, добавляя или удаляя фрагменты панелей.
Сэндвич-панели — недорогой и доступный материал. Он обладает хорошими тепло- и звукоизолирующими свойствами.
Строительство гаража и других сооружений из сэндвич панелей можно производить как в летний, так и в зимний период.
Материал способен выдержать нагрузку при вертикальном давлении до 6 тонн, ветровое сопротивление до 48 кгс/м² и землетрясение в девять баллов.

На стены из этого материала не рекомендуется устанавливать большие полки и другие тяжёлые конструкции.
Если монтаж производится при отрицательных температурах, необходимо следить, чтобы замковая часть панелей не обледеневала.
Панели, содержащие базальтовые добавки, имеют худшие показатели теплоизоляции по сравнению с однородными материалами.
Типовой гараж, построенный из таких панелей, прослужит не более 50 лет.
Для предотвращения образования коррозии металлический каркас конструкции требует дополнительной обработки. Если поверхность панели деревянная, то перед монтажом её следует обработать противогрибковыми пропитками и антипиренами.

Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит

Технические характеристики сэндвич-панелей

Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.

В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.

Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.

По назначению сэндвич-панели делятся на:

Стеновые.
Кровельные.

Расчёты и смета

В смете гаража из сэндвич-панелей должны быть следующие позиции:

стеновые панели;
кровельные панели;
ворота;
окно (если входит в проект);
дверь;
металлоконструкции на каркас;
материалы для строительства фундамента: цемент, песок, щебень или гравий, арматура, вязальная проволока, пиломатериал для опалубки;
материалы для устройства пола.

В первую очередь определяются с размерами основного материала – сэндвич-панелей. Стандартные размеры – 1250х2500. Если требуются изделия других геометрических параметров, придётся заказывать и доплачивать. Если решено купить панели длиной более 4 м, в смету необходимо включить услуги манипулятора, так как вес таких изделий значителен. Так, СИП длиной 6 м и шириной 1 м весит 90 кг. Для её установки потребуется погрузочно-разгрузочная техника.

Определившись с размерами панелей, на листке бумаги делают раскладку стен и кровли. Рисуют прямоугольники и считают их количество. Расчёт металлоконструкций осуществляют, исходя из требования: пролёт между стойками каркаса должен соответствовать ширине двух панелей при вертикальной их установке и не превышать 3 м при горизонтальной.

Расчёт количества шурупов на одну панель:

при длине до 2 м – 4 шт;
от 2 до 3 м – 6 шт;
от 3 до 4,5 м – 8 шт;
от 4,5 до 6 м – 10 шт.

Технология изготовления сэндвич панелей

Технологический процесс производства сэндвич панелей состоит из следующих операций:

Установка первого листа оболочки на ровную чистую поверхность;
Нанесение полиуретанового клея;
Установка утеплительного слоя поверх клея;
Нанесение полиуретанового клея на слой утеплителя;
Установка второго листа панели;
Удержание всей конструкции под давлением до полного высыхания слоев.

Сложность выполнения многослойной конструкции панелей заключается в характеристиках клея. Обычно при нанесении клея на листы он сильно вспенивается. И для придания нужной толщины клеевому слою, собранные сэндвич панели подвергают сжатию под определенным давлением.

Если учесть габариты изделия, то для создания нужного давления вам потребуется специальный пресс. Он обеспечит необходимое давление для изготовления и монтажа сэндвич панелей своими руками. Панели выдерживают под давлением от двух до пяти часов.

Кроме вспенивания клея, скорость его отверждения очень высокая – если замедлить процесс, то клеевая масса начнет полимеризоваться. А застывший клеевой слой не будет реагировать ни на один растворитель. И убрать его можно будет только механическим путем. Именно поэтому весь монтаж и изготовление сэндвич панелей должны проводиться достаточно быстро. И в одиночку вам вряд ли удастся собрать панели, поэтому найдите себе надежного и быстрого помощника.

За счет быстровозводимых конструкций из сэндвич панелей, данный материал становиться всё больше популярным. А загородный дом вы сможете собрать всего за несколько недель! Но у всех сэндвич панелей есть один главный минус – они недолговечны. Их срок службы равен примерно 50 годам.

Технологический порядок выполнения работ

Перед сборкой стеновых сэндвич панелей своими руками, заранее подготовьте все необходимые материалы к склеиванию. Проведите осмотр листов будущей оболочки и утеплительный слой. Если потребуется, то очистите их от различного мусора и загрязнений. Далее можно приступать к производству сэндвич панелей.

Положите на стол первый лист оболочки. По всей его площади равномерно распределите полиуретановый клей. Наносите его с помощью специального распылителя или резиновым шпателем.

После нанесения клея, положите сверху утеплительный слой. И также на его поверхность нанесите слой клея. Утеплительный слой с нанесенным полиуретановым клеем накройте вторым листом оболочки. На уже собранную конструкцию положите первый лист следующей панели и повторите весь процесс заново. Далее перенесите пакет из нескольких конструкций на специальный пресс станок для изготовления сэндвич панелей, и выдержите их до полного затвердевания клея.

Специальное оборудование для изготовления сэндвич панелей

В данном случае вы можете использовать вакуумный насос. Технологический процесс будет заключаться в следующем: сэндвич панели накрываются тентовой тканью, края которой зажимаются. Далее с помощью шланга и вакуумного насоса откачайте весь воздух из-под тента. Время выдержки при этом сократится до 40 минут. После данной процедуры все сэндвич панели должны отлежаться на ровной сухой поверхности в течение 24 часов.

Соединение сэндвич панелей между собой

Как правило, сэндвич панели соединяют между собой в специальный замок. На заводе по изготовлению сэндвич панелей, замки формуются на прессе во время сжатия.

Ручные прессы, к сожалению, данной функцией не имеют. Но выход есть. Необходимо с одного торца сэндвич панели между ограждающими слоями положить деревянный брус, который будет выступать за пределы оболочки. А с противоположной стороны подрезать утеплительный слой на величину выступа деревянного бруса. В результате у вас получится вполне качественный замок.

Надеемся, что наша статья поможет вам в изготовлении сэндвич панелей своими руками. Желаем вам удачной работы!

https://youtube.com/watch?v=QU6Axk0uNEk

Дома из сэндвич-панелей отличаются высокой скоростью возведения, легкостью монтажа и хорошей теплоэффективностью. Некоторые умельцы добавили к перечню плюсов и экономичность, наладив самостоятельное производство термоплит. Реально ли сделать качественные сэндвич-панели своими руками? Дельные советы и пошаговые инструкции изготовления приведены в статье.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация	Описание действия
	Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
	На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
	Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей

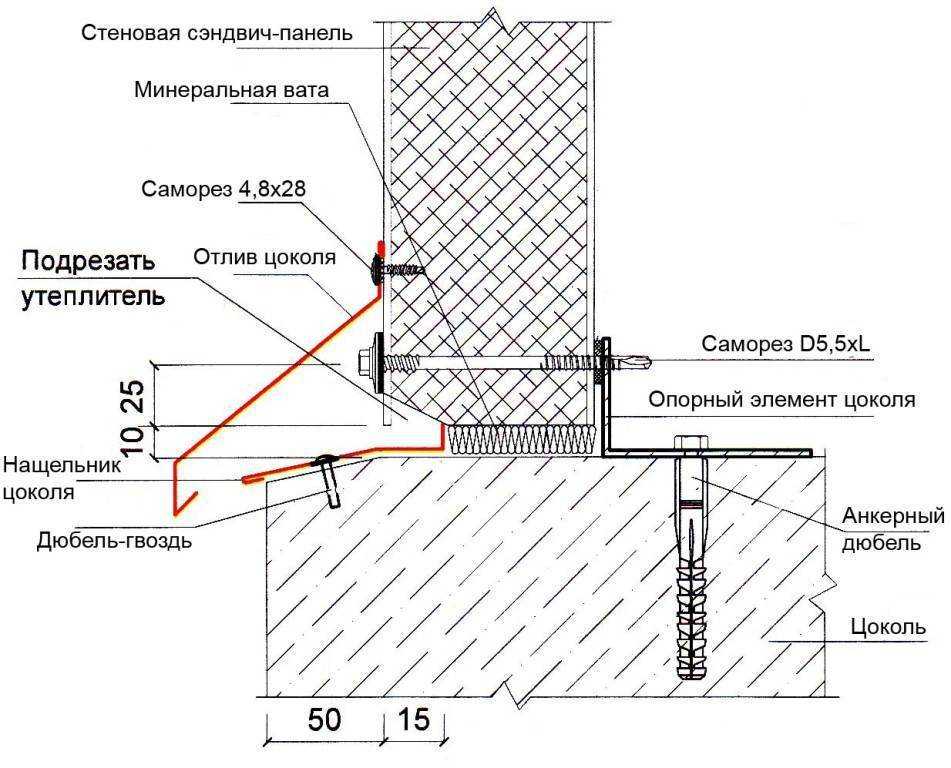

	Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
	Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
	Устанавливаем минераловатную изоляцию. Элементы укладываем встык
	Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
	На колоны крепим уплотнитель, отступив от наружного края 20 мм
	Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
	Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

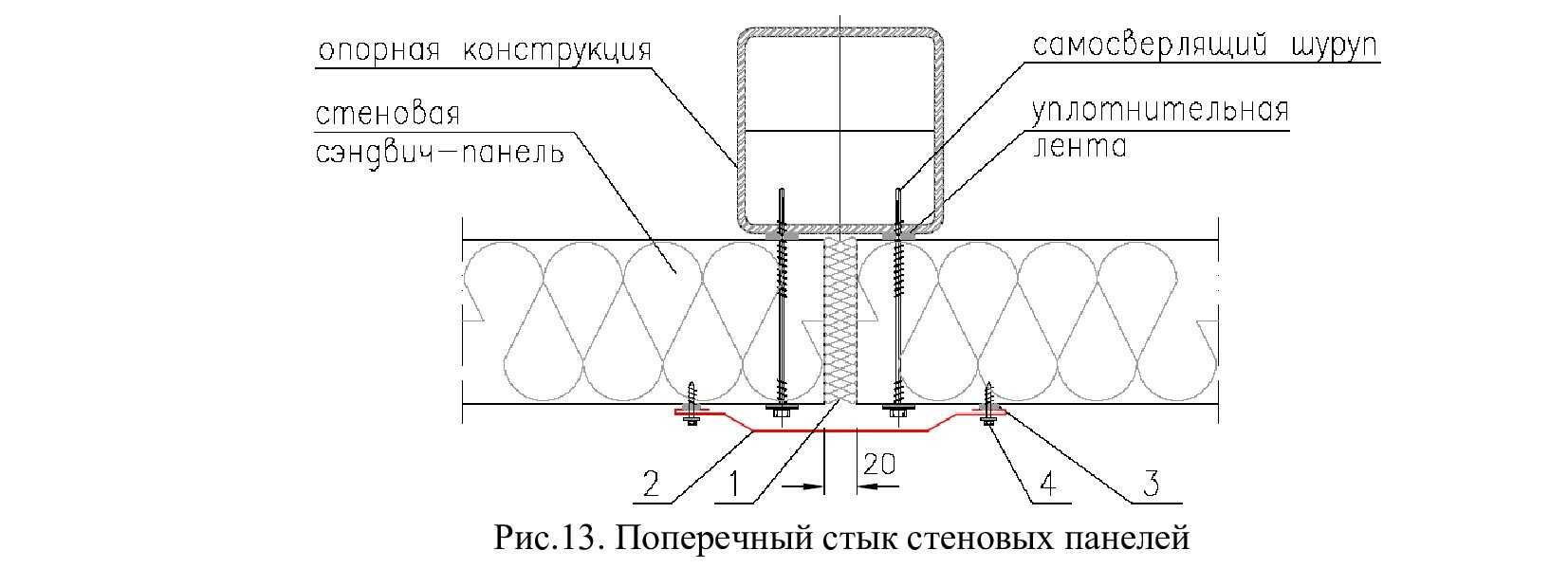

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:
