Физические параметры шифера ↑

Существует два вида этого материала: плоский и волновой. Для кровельных работ используются оба из них, но волновой, конечно, гораздо популярнее.

Шифер отечественного производства выпускается в соответствии с ГОСТ 30340-95 и отличается линейными размерами и количеством волн:

• 6-волновый имеет толщину 6,5 или 7 мм и ширину 1125 мм;
• 7- и 8-волновой с толщиной 5,8 мм и шириной 1300 мм. Все виды шифера выпускаются с длиной листа 1750 мм.

Различные виды шиферных листов могут отличаться высотой и шагом волны. Шаг – это расстояние между одинаковыми точками рядом расположенных волн. Параметры материалов можно определить по маркировке. Например, 40/150-8 обозначает восьмиволновой лист с высотой волны 40 мм и шагом 150 мм. Эти цифры обязательно нужно учитывать при покупке – у шестиволновых листов расход будет больше из-за более широкого нахлеста. Впрочем, на строительство обрешетки под шифер эти параметры не влияют.

Современный шифер выглядит вовсе не плохо!

Монтируем обрешетку

Для изготовления обрешетки следует использовать только высококачественную древесину. Она должна быть хорошо просушенной. Материал не должен содержать большое количество сучков, поскольку в этом случае он не сможет выдержать серьезные нагрузки.

обрешетка под асбестоцементный шифер

Требования, предъявляемые к обрешетке кровли:

изготавливается из доски толщиной как минимум 15 миллиметров. Для этих целей можно использовать ошкуренную необрезную доску. Укладывать ее нужно в шахматном порядке либо в разбежку с шагом от 200 миллиметров. Также можно применять брус сечением 50×50 миллиметров. При выборе расстояния между брусками следует ориентироваться на длину кровельного листа. Однако следует учитывать, что каждый лист шифера должен располагаться как минимум на трех опорах;

Перед тем, как покрыть крышу шифером своими руками, необходимо выполнить монтаж стропильных ног. Затем на них укладывают слой гидроизоляции, который не позволяет воде и конденсату проникнуть под шиферное покрытие и попасть в чердачное помещение.

Раньше в качестве гидроизоляционного материала применялся рубероид. Однако сегодня существует большое количество изоляционных материалов, которые обладают высокими техническими характеристиками.

Окрашивание

Цвет такого кровельного настила сложно назвать привлекательным, поэтому часто прибегают к его окрашиванию. Процесс может осуществляться с нескольких точек кровли. Для этого необходимо обзавестись валиком на длинной рукоятке и равномерно наносить краску начиная сверху и двигаясь к свесам. Такой подход дает возможность не только улучшить внешний вид, но и уменьшит количество впитываемой влаги, что избавит от нарастающего мха. Закупать краску лучше из одной партии, чтобы оттенок не отличался. Точно узнать оттенок после высыхания можно, если окрасить небольшую часть шифера и на практике посмотреть, как он будет выглядеть, это позволит не испортить внешний вид кровли.

Монтаж шифера на кровлю своими руками: варианты раскладки ↑

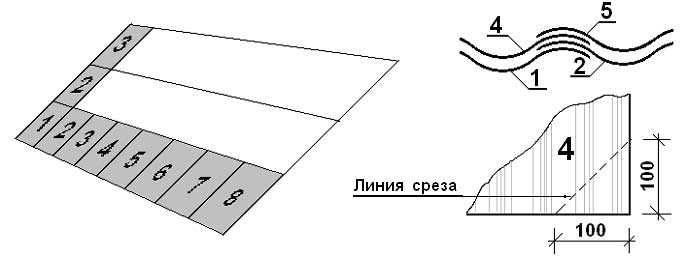

Монтаж шифера на кровлю своими руками необходимо начинать с нижнего ряда и двигаться вверх. Этот принцип позволит уложить все листы шифера так, что вода по ним будет стекать не попадая под них. Каждый новый лист шифера в горизонтальном ряду укладываются внахлест с предыдущим. При этом, нахлест должен составлять хотя бы одну волну (при условии, что угол наклона более 5 градусов). Допускается нахлест в две волны, это сделает кровлю более прочной и надежно, однако это более дорогостоящий вариант, так как расход материала при этом значительно возрастает. В случае, если угол наклона кровли 5 и менее градусов, нахлест листов шифера должен быть в две волны.

Рисунок 7. Укладка шифера на кровлю со смещением

Существует несколько способ укладки шифера на кровлю. Самым распространенным является «укладка шифера на кровлю со смещением«. Основные трудности, при монтаже шифера на кровлю, могут возникнуть в том случае, когда приходится крепить более двух краев листа шифера в одном месте. При монтаже шифера методом «вразбежку» этой проблемы никогда не возникнет, так как данный метод подразумевает, что каждый последующий ряд будет начинаться со смещением в несколько волн (обычно смещение делают в половину листа) относительно предыдущего. Для этого лист шифера аккуратно обрезается на нужно число волн. Распил листа шифера пополам очень удобен тем, что у вас получится красивый и ровный рисунок из листов по всей кровле, а количество отходов при этом практически нет, так как один лист делится на две половинки и каждая из половинок, без дополнительных отпиливаний, полностью укладывается через один ряд. Подрезка может понадобиться только на торце кровли. Т.е. визуально — это будет выглядеть так:

• 1-ый ряд начинается с целого листа;
• 2-ой ряд — с половинки;
• 3-ий ряд — с целого листа;
• 4-ый ряд — с половинки и так далее.

Данный способ хорош еще и тем, что после установки половины листа на второй ряд, можно начинать монтаж шиферных листов сразу в два ряда, не заботясь о том, на сколько надо сместить следующий лист, так как в данном случае смещение нового листа относительно предыдущих будет происходить уже автоматически. Единственным трудностью в этом случае может стать подрезка торцевых листов шифера (последних в ряду).

Рисунок 8. Укладка шифера на кровлю без смещения

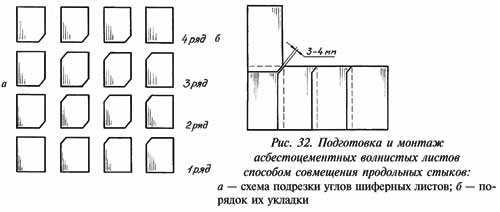

Другой способ укладки шифера — это «укладка шифера на кровлю без смещения«. Этот способ, пожалуй, более экономичный, так как отходов здесь практически нет. Но в этом случае необходимо производить подрезку нижнего угла каждого листа шифера верхнего ряда в том месте, где он перекрывает предшествующий лист. (т.е. первый ряд, например, укладывается без подрезки, а второй ряд уже с подрезкой нижнего угла, который идет внахлест с предыдущим листом) Для этого делают спил на углу шиферного листа размером, примерно, 103 мм. на 130-135 мм. данный метод считается более рациональным в плане перекрытия листов как по вертикали, так и по горизонтали.

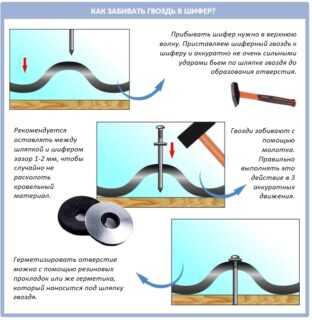

Для крепления листов шифера на крыше используют специальные шиферные гвозди с большой круглой шляпкой и специальной резиновой прокладкой под ней или же специальные саморезу и шурупы. Для того, чтобы не повредить лист шифера при его монтаже при помощи гвоздей или саморезов, рекомендуется заранее проделать отверстия в листах, причем отверстие должно быть немного больше диаметра гвоздя или самореза, примерно на 3 мм., а длинна самого гвоздя должна быть на 1 или 2 сантиметра больше, чем толщина обрешетки , плюс высота волны шифера. Это позволит надежно закрепить гвоздь в обрешетке Гвозди необходимо крепить в верхней части гребня волны, дабы вода не могла просачиваться. Гвозди нельзя забивать вплотную, так как из-за перепада температур шифер может двигаться и это приведет к его растрескиванию. Чтобы этого не произошло, необходимо оставлять небольшой зазор в пару миллиметров между листом шифера и шляпкой гвоздя или самореза.

Рисунок 9. Шиферные гвозди и саморезы

Отверстия, а значит и сами гвозди (кровельные саморезы) необходимо располагать в следующей последовательности:

• Восьми волновой лист шифера: саморез забивается во 2-ую волну и 7-ую волну;
• Семи волновой лист шифера: саморез забивается во 2-ую волну и 6-ую волну;
• Шести волновой лист шифера: саморез забивается во 2-ую волну и 5-ую волну;
• Пяти волновой лист шифера: саморез забивается во 2-ую волну и 4-ую волну;

Если листы шифера крепятся к трем брускам обрешетки, то на один лист шифера понадобится 6 саморезов или шиферных гвоздей. Если же лист шифера будет укладываться на пять брусков обрешетки, то имеет смысл увеличить и количество точек крепления к обрешетке до 10.

Особенности крепления шифера на кровле

Разрешается использовать 2 вида крепежа.

• Кровельные гвозди – стальные, оцинкованные с увеличенной шляпкой – в диаметре достигают 14 мм. Длина гвоздей должна на 10 мм превышать высоту самой высокой волны и толщины бруса обрешетки. Если гвоздь проходит сквозь всю конструкцию, загибать его конец не нужно.
• Саморезы – шестигранные, с уплотнительной резиновой прокладкой под шляпкой. При закручивании прокладка создает буфер между настилом и шляпкой.

Обычно саморезы выпускаются окрашенными, так что цвет гвоздей можно подобрать под оттенок шифера.

Крепление выполняется 2 способами.

• Под гвозди предварительно высверливают отверстия диаметром на 2–3 мм больше, чем сечение крепежа. Чтобы после фиксации он не пропускал воду, под шляпку ставят кусочек резины или толя. Саморезы с пресс-шайбами укомплектованы прокладкой по умолчанию.
• Можно обойтись без высверливания отверстий. В этом случае допускается использовать только кровельные гвозди и без прокладок. Накрывают обрешетку листом, затем фиксируют крепеж молотком, очень аккуратно, чтобы шифер не растрескался. Гвоздь при ударе удерживается строго под углом в 90 градусов. Обязательно оставляют зазор между шляпкой и настилом.

Обычно на 1 лист достаточно 6 гвоздей. Но если скат крутой, а ветровая нагрузка в районе большая, потребуется увеличить число точек фиксации.

Преимущества и недостатки кровли с одним скатом

Односкатная крыша имеет положительные и отрицательные свойства, которые выражены в следующем:

Таблица: преимущества и недостатки односкатных крыш

Преимущества

Недостатки

на изготовление такой конструкции потребуется намного меньше материалов, чем для других типов крыш. Например, для возведения стропильной системы двускатной кровли потребуется в 2–3 раза больше материала. Эта особенность говорит об экономичности строительства такого каркаса; монтаж каркаса и кровельного покрытия односкатной конструкции не представляет сложности; вес односкатных кровель невелик, что позволяет устанавливать их на сооружения с облегчённым фундаментом; изготовление определённого наклона ската крыши позволяет организовать мансардное помещение; наклон крыши ниже 30o обеспечивает высокую устойчивость к ветровым нагрузкам; на обогрев сооружения с односкатной крышей требуется значительно меньше тепловой энергии в сравнении с другими типами крыш. Это связано с тем, что промежуток между кровлей и перекрытием имеет меньший размер, чем у других конструкций. Благодаря этому помещение мансарды или чердака быстро нагревается, тем самым сокращая затраты на отопление; составление чертежей или схем односкатной конструкции крыши не вызовет трудностей благодаря своей простоте. В том случае если нет навыков в черчении и расчётах подобных систем, можно воспользоваться бесплатными проектами, которыми изобилуют строительные сайты в интернете; простота стропильной системы односкатной кровли позволяет быстро и без привлечения специалистов произвести оценку её эксплуатационных качеств, сделать мелкий ремонт или замену основных узлов каркаса, не прибегая к услугам строителей, цены на которые довольно высоки; сооружения с односкатной крышей часто становятся объектами для реализации проектов дизайнеров, которые предпочитают их более сложным конструкциям.

угол наклона кровли ниже 45o заставит вас постоянно очищать её от снега, так как вес скопившихся осадков может создать критическую нагрузку на стропильную систему; влага на таком типе крыш дольше задерживается, что может стать причиной протечек. В связи с этим возникает потребность в покрытии кровли дополнительными гидроизоляционными слоями; крупные постройки с односкатной крышей менее привлекательны, чем сооружения со сложными и многоскатными кровлями.

Подготовительный этап

Схема кровельного пирога для крыши из шифера.

Устройство кровли начинается с обрешетки. Выбирают прочные породы дерева, но не обязательно дуб или лиственницу. Шифер – легкий материал, поэтому для него подойдет любая плотная древесина. Перед началом укладки шиферной крыши своими руками обработайте древесину средствами от шашеля и гнили. Обрешетка для шиферной кровли нужна не сплошная. Главное, чтобы большая часть листов укладывалась целиком. Она должна выглядеть так: примерно по два бруска на лист шифера или шаг 50-55 см между ними, бруски берут сечением 60×60 мм (это для основной площади шиферной кровли). Для конька используют брусок 60×120 мм с досками 60×150 мм, их обязательно плотно укладывают к бруску. Устройство обрешетки на карнизах и ендовах требует сплошную обрешетку, поэтому берите доску 60×250 мм. Ни в коем случае не берите изогнутые или испорченные пиломатериалы – монтаж шифера не сможет скрыть эти изъяны!

Позаботьтесь о слое звуко-, тепло- и гидроизоляции. Их устройство избавит вас от многих проблем. Приобретите гидроизоляционную пленку или уложите слой рубероида – это не только значительно утеплит крышу. но и не позволит влаге проникать в дом. Также можно уложить слой стекловолокна, а сверху гидроизоляционную пленку, такой подход еще и уменьшит влияние шумов извне. Только снизу придется подбить кровлю строительным картоном или каким-нибудь другим материалом, чтобы удерживать стекловолокно. Монтаж не займет много времени. Таким образом, у вас получится хорошо утепленный чердак своими руками, где можно хранить вещи или оборудовать дополнительную комнату. Кроме того, такая защита увеличит срок службы обрешетки и стропил, так как на них не будет попадать влага.

Монтаж шиферных листов осуществляется шиферными гвоздями, для которых просверливаются отверстия.

Конструкция и расчет укладки шиферной крыши.

Никогда не забивайте их в шифер – он крошится! Еще один хороший крепежный материал – шурупы с оцинкованными шайбами. Для обеспечения герметичности шайб и шифера пользуйтесь резиновыми прокладками – это обеспечит надежную защиту от коррозии, что продлит срок службы гвоздей или шайб.

В некоторых местах придется отпиливать шиферные листы, в таких случаях не забывайте о собственной безопасности – пользуйтесь масками, так как в шиферной пыли содержится огромное количество вредоносных для нашего организма асбестовых волокон, а срезы смазывайте акриловой краской на водной основе.

Итак, для обновления кровли вам понадобятся:

• бруски и доски;
• средство для обработки от шашеля и гнили;
• строительный картон, стекловата или рубероид (по выбору);
• гидроизоляционная пленка;
• акриловая краска на водной основе;
• шифер;
• специальные шиферные гвозди или шурупы с резиновыми прокладками;
• лист металла для конька;
• ножовка по металлу или болгарка;
• дрель;
• веревка;
• защитная маска;
• сливы.

Крепление листов к деревянной обрешетке

Первый вариант крепления шифера при укладке на крышу – шиферные гвозди толщиной не менее 4 мм и длиной от 80 до 120 мм. Диаметр шляпки таких крепежей составляет 12 мм, чего достаточно для перекрытия отверстия без дополнительных уплотнителей из резины и полимерных материалов. Также применяют саморезы с уплотнительными прокладками длиной не менее 80 мм.

При монтаже шифера под крепежные элементы предварительно высверливают отверстия, чтобы не повредить материал. Для этих целей хорошо подходят копьевидные сверла по керамике и стеклу или спиралевидные аналоги с победитовыми напайками. Обычно отверстия делают на 0,5 мм больше диаметра стержня крепежа.

Гвозди и саморезы устанавливают только в гребень волны. Шляпки при этом должны без чрезмерного усилия прилегать к поверхности шиферных листов. При излишнем прижиме могут появляться трещины и сколы в процессе эксплуатации.

В стандартном варианте один лист перекрывает три обрешетки. В каждую доску вкручивают или вбивают по 2 крепежа. Всего получается 6 штук. При соединении по длине гвозди или саморезы проходят сразу через 2 листа. При укладке 8-волнового шифера метизы устанавливаются во второй и предпоследний гребни. При меньшем количестве волн (6 или 7) листы крепят не в седьмой, а в шестой или пятый гребень.

От нижнего края отмеряют 10 см. Получается, что крепеж четко попадает в центральную часть доски с учетом выпуска 50 мм. От нижних отверстий отступают 80 см, что соответствует шагу обрешетки. В местах соединения по длине делают напуск 150 мм, а снизу налегающего листа отмеряют те же 10 см, что и в начале.

Основные характеристики шифера и черепицы

В последнее всего все больше появляются новые кровельные материалы, однако, вопреки этому, традиционный асбоцементный шифер остается по-прежнему популярным и широко используемым. Популярность шифера можно легко объяснить тем, что этот материал:

1. Имеет доступную стоимость.
2. Можно монтировать кровельное покрытие самостоятельно.
3. Для монтажа шифера не требуются специализированные инструменты.

Укладку классического шифера производят на простые односкатные и двухскатные крыши, покрывают им шатровые и вальмовые четырехскатные кровли.

При рассмотрении вопроса о том, как покрывать шифером крышу, нужно знать, что его лучше применять для крыш, имеющих простую геометрию. Лучшим вариантом является кровля с уклоном ската до 20° или более 35°, потому что при этом во время снежной зимы на кровле не накапливаются сугробы снега.

Особенности выбора шифера для перекрытия кровли.

Шиферные листы монтируются по технологии, соответствующей ГОСТу 30340-95. Широко использование следующих типов шифера:

1. Шестиволнового – имеет толщину листов 5,6,7 мм, ширину – 1125 мм.
2. Семиволнового – с толщиной листов 5-8 мм, а шириной 980 мм.
3. Восьмиволнового – имеющего толщину листов 5-8 мм, ширину – 1130 мм.

Все типы шифера имеют одну длину – 1750 мм.

При выборе шифера обращайте внимание на маркировку, в которой указываются параметры высоты и шага волны. Схему, согласно которой листы материала будут располагаться на кровле, разрабатывают, учитывая именно эти параметры. Если шаг волны шире, больше материала будет уходить на вертикальный перехлёст

Подбор шифера и способы его укладки производят, учитывая размеры и конфигурация скатов крыш

Если шаг волны шире, больше материала будет уходить на вертикальный перехлёст. Подбор шифера и способы его укладки производят, учитывая размеры и конфигурация скатов крыш.

При определении способа укладки шифера нужно обращать внимание и на водосточную систему. При расположении желоба для сбора осадков под свесом крыши, производят укладку крайнего ряда со свесом в 200-250 мм относительно стен здания. Если ливневые воды будут стекать с крыши прямо на землю, минимальная величина свеса должна соответствовать 400 мм

Если ливневые воды будут стекать с крыши прямо на землю, минимальная величина свеса должна соответствовать 400 мм.

Если рассматривать кровельное покрытие черепицу, можно сказать, что это надежный материал, способный прослужить длительное время. Черепица бывает:

1. Глиняной;
2. Цементно-песчаной;
3. Искусственной;
4. Натуральной, которая в свою очередь делится на металлическую и битумную.

Сегодня покрытие крыш черепицей встречается все чаще, поскольку становится шире выбор материала по цвету, форме и кошельку.

Расчет количества материала

Укладка шифера на крышу подразумевает предварительный просчет объема закупки. Вычисления проводятся так:

1. Измеряется длина крыши по свесу карниза (можно брать из чертежа). Показатель делится на ширину листа, цифра увеличивается на 10% и округляется в большую сторону – получается один (первый) ярус кровельного ковра.
2. Длина крыши от конька до свеса делится на длину листа и плюс 13% (это нахлест) – получается нужное количество рядов.
3. Остается умножить количество материала в одном ряду на цифру ярусов и в итоге нужный объем закупки материалов. Если крыша имеет два ската, результат удваивается.

Основа должна быть прочной

Порядок монтажа кровли из шифера следующий: обрешетка, укладка шифера, установка доборных элементов.

Сначала монтируется прочная обрешетка. Она должна выдержать вес шифера и одного-двух человек, которые будут его укладывать. Для обрешетки подойдет дерево хвойных пород, так как оно лучше противостоит гниению. Проследите, чтобы все элементы обрешетки были ровными, стыки не выпирали. Специалисты рекомендуют брать для обрешетки брус сечением 60Х60 мм или доски. Шифер достаточно прочен и под него необязательно делать сплошную обрешетку

Обратите особое внимание на места, где всегда нужно делать сплошную обрешетку: ендовы, карнизы, разжелобки. Покрытие пароизоляцией проходит после монтажа обрешетки. Завершающим этапом станет установка водостоков

Завершающим этапом станет установка водостоков.

Правила монтажа шифера

Шифер укладывается н6а обрешетку

Шифер – строительный материал для облицовки кровельных и стеновых конструкций. Выпускается натуральный шифер, асбестоцементный, фиброцементный, поликарбонатный и другие виды. Свойства их заметно отличаются.

Чаще всего потребитель имеет дело с материалом на базе асбеста и цемента. Производится он в виде плоских листов и с волновым рельефом длиной в 175 см и шириной от 98 до 113 см. Используется для перекрытия крыш жилых зданий, хозяйственных и производственных построек.

Шифер обладает рядом преимуществ: негорючий материал, слабо нагревается на солнце, поглощает звук. Шиферную крышу легко смонтировать и отремонтировать при надобности. В то же время листы довольно хрупки, при перевозке и укладке материала нужно быть аккуратным.

Такое сочетание качеств обуславливает ряд правил, который необходимо соблюдать при покрытии кровли.

• Листы кладут только внахлест, стыковать их невозможно.
• Крепление шифера выполняется на обрешетку, листы укладываются поперек реек.
• Коэффициент расширения материала минимален, поэтому для обрешетки берут только хорошо просушенное дерево. В противном случае листы будут трескаться и разрушаться из-за деформации.
• Минимальный угол наклона крыши под асбестоцементный шифер – 22 градуса. При меньшем наклоне в углублениях будет скапливаться влага.
• Монтаж выполняется на кровельные гвозди или саморезы с пресс-шайбами. Между шляпкой крепежа и настилом должен оставаться зазор в 3–4 мм.

Инструменты для укладки шифера

Первым делом проверьте инструменты.

Для укладки шифера на крышу Вам понадобится довольно большой перечень инструментов, но можно обойтись и без некоторых из этого списка:

• топор;
• молоток;
• гвоздодер;
• плоскогубцы;
• стамеска;
• зубило;
• набор отверток;
• киянка;
• ножницы по металлу;
• пила по дереву;
• ножовка по металлу;
• электрическая дрель;
• сверла;
• электрический шуруповерт;
• ручная дисковая электропила (болгарка);
• режущие диски по камню.

Если чего-то не хватает, то до начала работ необходимые инструменты надо докупить.

Убедитесь, что режущий инструмент правильно заточен, молоток с топором плотно насажены на рукоять, аккумулятор шуруповерта полностью заряжен.

Эти простые правила техники безопасности помогут избежать травм при проведении работ, а кроме того, исключат досадные задержки.

Способы устройства обрешётки под шифер

В качестве основания под асбестоцементные листы предусматривают прогоны из стали, железобетона или деревянные бруски, а при применении относительно тонких листов марки ВО — обрешётку из досок.

Для брусков и досок обрешётки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25.

Основанием под кровлю из шифера для гражданских зданий с чердачными крышами должна выполняться обрешётка из брусков сеч.50х60 мм или сеч.60х60 мм — в зависимости от толщины (веса) листа, а ещё лучше выполнять обрешётку из досок сеч.100х50 мм или сеч.100х60 мм (чтобы не расколоть обрешётку гвоздями).

Шаг брусков обрешётки выполняется в зависимости от размера, укладываемого на неё шифера, но должен приниматься не более 750 мм.

Под кровлю из волнистых листов устраивают деревянную обрешётку следующим образом:

1. По деревянным балкам стропил укладывают бруски обрешётки сечением 50х60 мм или 60х60 мм и крепят их.
2. Расстояние между брусками обрешётки (в осях) принимаются по расчёту в зависимости от марки (размера, толщины и веса) шиферного листа (рис.2).
3. Перед укладкой полуволнистых листов делают предварительную разметку, чтобы обеспечить правильную укладку коньковых шаблонов, а также определяют число листов на один ряд и число таких рядов.

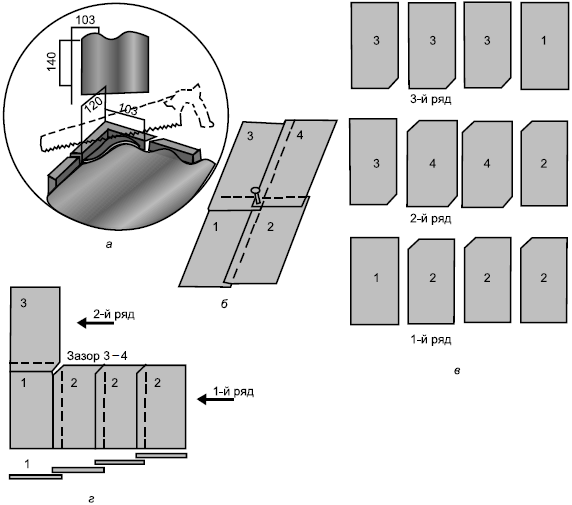

Схема раскладки (шага) обрешётки под шифер, в зависимости от размера асбоцементного листа, показана на рис.2.

На карнизе следует использовать брусок высотой 65 мм, на коньке два коньковых бруска сеч.70х90 мм и сеч.60х100 мм, а вдоль конька дополнительные приконьковые бруски того же сечения, что и рядовые.

Величина напусков и свесов под кровли из волнистых асбоцементных листов должна составлять не менее величины, указанной в таблице 2.
