Как правильно выбрать шаг обрешетки и стропильной системы под мягкую кровлю

Сборка кровли из гибких элементов

Укладка битумных гонтов стартует от карнизного свеса и продолжается вверх, к коньковому хребту.

Так, чтобы фигурный вырез расположенной ниже черепичины перекрывался своеобразным лепестком верхнего элемента, чтобы атмосферная вода стекала со скатов, не проникая внутрь кровельной системы.

Кроме приклеивания к обрешетке каждая черепичина фиксируется кровельными гвоздями с увеличенной по размерам шляпкой. Их прибивают, отступив от верхнего края элемента по 2-3 см. Забивают так, чтобы шляпка не погружалась в обрешетку, а находилась вровень с плоскостью кровли.

Специфика кровельных работ:

Первый ряд отступает от кромки свеса, оборудованного металлической планкой, 1-2 см. Длинные скаты удобнее обустраивать, начиная с середины и продвигаясь в обе стороны потом. Каждый последующий ряд укладывают со смещением на половину лепестка по отношению к предыдущему.

По периметру скатов дополнительно наносят битумную мастику перед приклеиванием гонтов. Это необходимо, чтобы предотвратить отклеивание косым дождем.

Расстояние, на которое смещаются гонты во время укладки, зависит от специфической конфигурации лепестков. У мягкой черепицы от Технониколь из коллекции Джаз и Шинглас, к примеру, смещение варьирует в интервале 15-85 см. Подбирать гонты по рисунку при этом не надо, кровлю собирают абстрактно, итоговая картина сложится сама.

Изготовление капельника для обрешетки

Одна из частей обрешетки называется капельником. Из названия можно понять, что это приспособление призвано уберечь карниз от излишней влаги.

В этом плане карниз — самая уязвимая часть крыши. Ему нужна защита, потому что гнить обрешетка и крыша начинают с карнизной части.

Капельник представляет собой желоб для сбора воды. Угол его изгиба зависит от наклона ската кровли и может составлять от 100 до 130 градусов.

Крепится фартук для отвода влаги как можно ближе к краю крыши и устанавливается вертикально, помогая воде затечь в трубу.

Кроме прямого назначения капельник придает крыше аккуратный вид и продлевает срок эксплуатации кровли.

Устройство обычно изготавливается из оцинкованной стали, сверху покрывается антикоррозийными составами.

Цвет детали всегда подбирают в соответствии с оттенком черепицы, чтобы не нарушить цветовую гамму здания.

Устанавливают приспособление вокруг всей крыши, обеспечивая дополнительную гидроизоляцию крыше и фасаду.

Следует отметить, что капельник полезен не только в качестве защиты от воды — он также защищает крышу и фасад дома от ветра.

Чтобы правильно установить приспособление, необходимо придерживаться ряда основных правил.

Прежде всего, стоит помнить, что основание детали крепится к обрешетке, а нижняя часть прикрепляется по направлению к водостоку.

Капельники нужно закреплять внахлест друг с другом. Чтобы обеспечить краям обрешетки дополнительную защиту, монтируют фронтовые планки.

Вслед за этим крепится ковер, края которого нужно пропитать мастикой для лучшего сцепления с кровельной поверхностью. Мягкая кровля монтируется сверху капельника в конце.

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

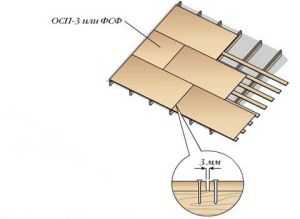

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h × 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ! Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

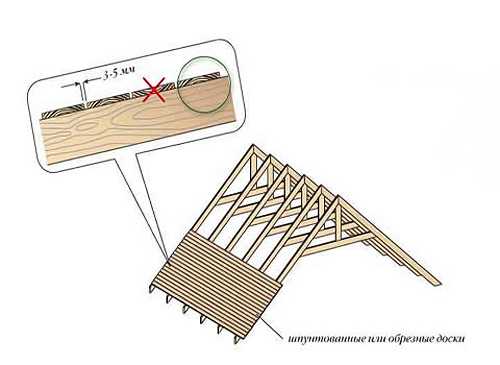

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

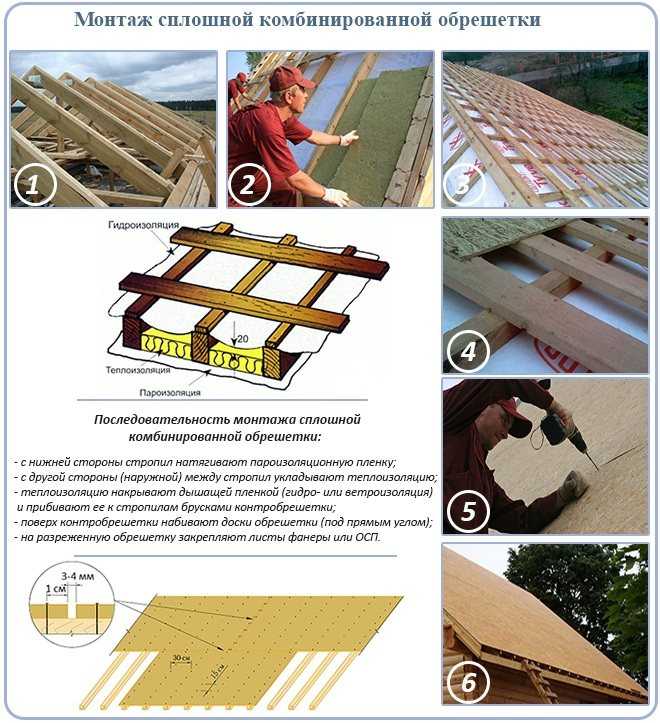

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО! Древесные материалы должны иметь влажность не более 20%

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

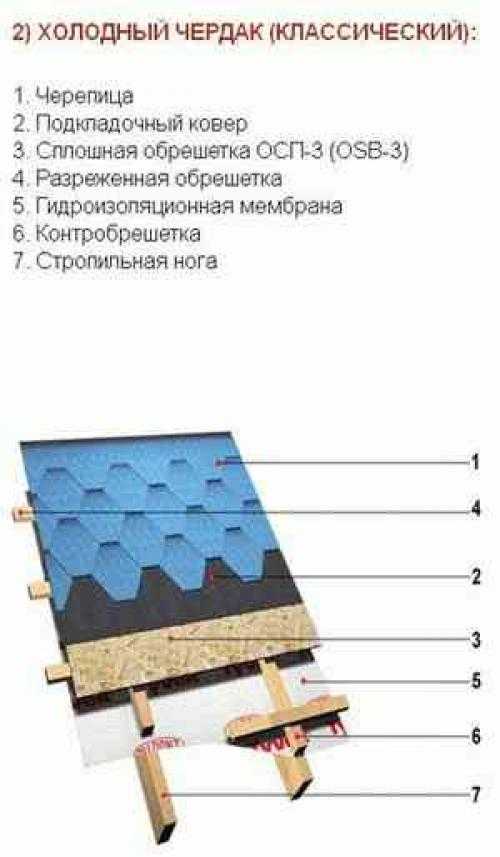

Конструкция мягкой кровли

Сплошная обрешетка

Материалы для изготовления обрешетки

Обрешетка под мягкую черепицу может изготавливаться из нескольких видов материалов. Главные требования, предъявляемые к ним – это прочность, надежность, долговечность и ровность.

Материалы для сплошной обрешетки

Фанера чаще всего используется для создания обрешетки под мягкую черепицу. Это экологически чистый материал, многослойный, достаточно износоустойчивый, недорогой, простой в работе и прочный. Главное – приобретать для кровли именно влагостойкий вариант – обычная фанера здесь использоваться не может. Наиболее подходящая марка – фанера ФСФ. Она обладает необходимыми для создания обрешетки качествами – прочностью на излом, пластичностью, невысокой плотностью, небольшим весом, не боится воздействия грибка. Такая фанера устойчива к воздействию влаги, а значит, не будет гнить. В процессе ее изготовления используются остатки от переработки древесины хвойных.

Фанера ФСФ хвойная

Еще один хороший и подходящий для создания обрешетки материал – это плита OSB, несколько усовершенствованный вариант привычной многим ДСП. Она отличается высоким уровнем влагостойкости, плотная и прочная, не боится снеговой нагрузки, очень гладкая и не деформируется под воздействием влаги. Она обеспечит отсутствие перепадов высоты и позволит сделать обрешетку идеально ровной. В монтаже материал довольно прост и не требует использования каких-то особых инструментов.

Ориентированно-стружечная плита (OSB)

Обрешетка под мягкую кровлю может быть изготовлена из обрезной или шпунтованной хвойной доски. Материал должен иметь невысокую влажность – не более 20%. Ширина используемых досок должна составлять 140 мм. Главный недостаток – склонность досок к деформации, из-за влаги они часто коробятся и на поверхности обрешетки формируются выпуклости, щели.

Обрешетка из досок под мягкую кровлю

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

L = h × 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

Обрешетка под мягкую черепицу: варианты устройства ↑

Основных технологий монтажа обрешетки существует несколько. Самой простой из них является сплошная обрешетка под битумную черепицу, которую укладывают прямо на стропила. Эта технология из-за ее недостаточной эффективности применяется не так часто. Значительно больше распространен способ, при котором сначала под углом или параллельно коньку на стропила закрепляют брусья или доски, после чего устанавливают на них фанеру или OSB.

По другой методике ее крепят на брусья контробрешетки, которые зафиксированы на стропилах,  параллельно последним.  Благодаря такой основе под сплошную обрешетку формируется вентиляционный зазор, начинающийся от карниза. Воздух, «обогатившийся» влагой, через конек выводится наружу. Это дает возможность поддержать оптимальную влажность покрытия обрешетки и других элементов крыши из дерева и уберечь их от загнивания и других повреждений. Конфигурация подобного рода также дает возможность установки слоя утеплителя и супердиффузионной мембраны, укладываемой на стропила.

Есть еще один существенный момент, если обрешетка под гибкую черепицу будет установлена с погрешностями, то производитель кровельного материала, несмотря на изъяны поверхности кровли, вправе отказаться от выполнения гарантийных обязательств.

Какой материал выбрать

Кровельная фанера Водостойкая фанера – один из самых распространенных материалов для сплошной обрешетки. Она – влагостойкая и гибкая. К этим характеристикам стоит добавить также многослойность покрытия, чтобы понять чем обусловлены высокие функциональные качества такой обрешетки и долгий срок ее службы.

Оптимальным типом фанеры, который используют для сооружения обрешетки, считается фанера ФСФ. Она –

• изготовлена из хвойных деревьев;
• имеет высокую прочность, в том числе и на изгиб;
• влагостойкая;
• устойчива к агрессивным средам;
• имеет относительно небольшой вес;
• благодаря обработке специальными составами, обладает достаточно хорошими огнеупорными и антисептическими свойствами.

Плиты OSB-3 По структуре плит OSB принципиально отличается от фанеры или ДСП. Компьютеризация технологического процесса прессования максимально снижает разнотолщинность ОСП, поэтому обрешетка под битумную черепицу из этих плит очень эффективна. Они –

• влагостойкие;
• не деформируются, не коробится от влаги;
• достаточно стойки к снеговым и ветровым нагрузкам;
• имеют малый вес;
• образуют гладкую, идеально ровную поверхность.

Для установки каркаса под мягкую кровлю используют также отсортированные по толщине шпунтованные или обрезные доски из хвойных деревьев, влажность которых не превышает 20%.

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 — двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 — комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

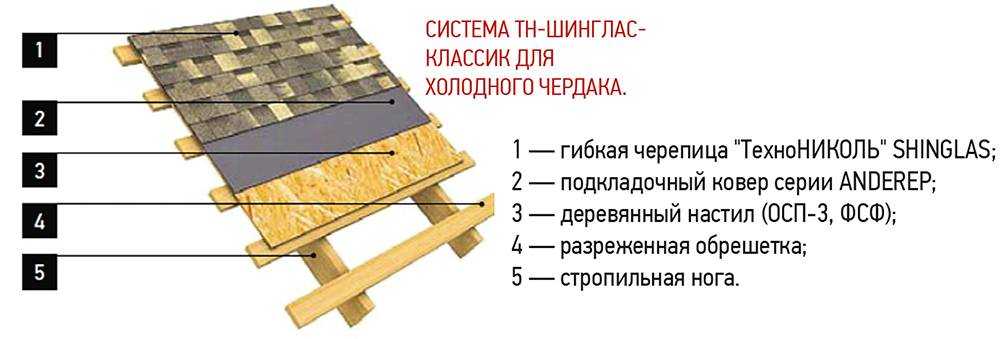

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

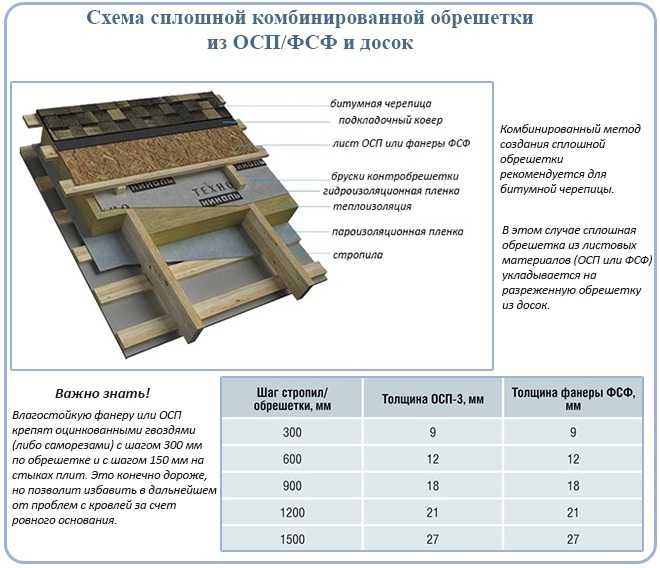

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

• При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
• Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.

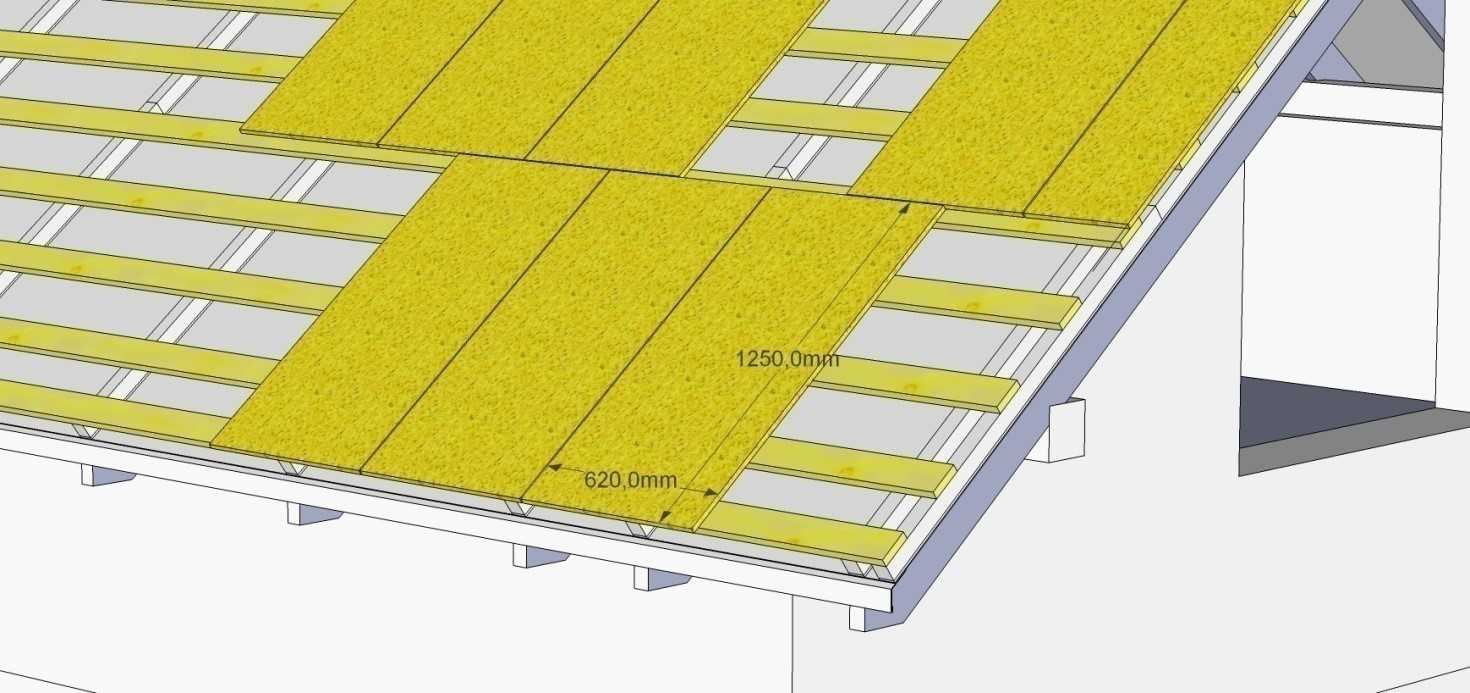

• Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Монтаж обрешетки и основания

На стропила укладывают гидроизоляционную пленку или мембрану, которую фиксируют при помощи реек контробрешетки. Затем горизонтально прибивают доски обрешетки. Рекомендуется использовать древесину хвойных пород, она содержит большее количество смол и имеет высокий показатель влагостойкости.

Фиксация досок к стропилам выполняется с помощью оцинкованных гвоздей или саморезов. Минимальная длина крепежа расчитывается как толщина доски умноженная на два.

Если древесина влажная – ее фиксацию выполняют с каждой стороны на два гвоздя. В местах стыков минимальный зазор составляет 1-5 мм. Центр годовых колец должен располагаться внутри кровли.

Установка листового материала выполняется в шахматном порядке. Если монтаж основания проводят в зимний период – минимальный зазор между плитами OSB должен составлять 3 мм. Это позволит компенсировать температурное расширение древесины в теплое время года. Крепление делается с помощью оцинкованных ершеных, спиральных гвоздей.

Для правильной фиксации рекомендуется придерживаться следующих правил:

• Стыки досок должны располагаться на опорах. В этом месте необходимо забивать не менее 4-х гвоздей;
• Если основание трубы, которая находится поперек ската, больше 50 см – необходим монтаж разжелобка. Он будет своевременно удалять влагу из этой части кровли;
• По окончании монтажа делается сверка геометрии настила. Сравниваются длина, ширина и диагонали. Дополнительно проверяется плоскостность ската.

После этого можно приступать к укладке подкладочного ковра. Он сглаживает неровности поверхности, защищает от механических повреждений и протекания.

Технология обрешетки под мягкую кровлю

Материал мягкий, под него нужно сплошное основание. Для устройства обрешетки под мягкую кровлю используется фанера, доски или листы OSB. Есть несколько способов монтажа:

фанеру кладут прямо на стропила. Этот способ наименее эффективен: сокращается пространство между покрытием и утеплителем, ухудшается вентиляция под кровлей, не отводится конденсат. Влага разрушает и утеплитель, и фанеру, и само покрытие. Битумная черепица – очень герметичный и абсолютно не дышащий материал, пренебрегать вентиляцией ни в коем случае нельзя;

перед укладкой фанеры параллельно карнизам или диагонально крепят доски контробрешетки. Этот способ тоже не слишком оптимален;

самый правильный и распространенный способ – контробрешетку под мягкую кровлю устанавливают на стропила вдоль них. В этом случае вентзазор получится идеальный, ничто не будет препятствовать току воздуха под фанерой от карниза до конька. А на коньке стоит специальный вентилирующий элемент – аэратор, через него влагонасыщенный воздух выводится из-под крыши наружу.

Схалтурить здесь нельзя: вы получите не слишком качественную крышу, а производитель откажется от гарантии на материал, поскольку вы выполнили монтаж без соблюдения технологии. Выбирайте третий вариант, не ошибетесь.

Как сделать обрешетку под гибкую черепицу?

Сплошная обрешетка кровли под мягкую черепицу должна быть идеально ровной, углы и изломы исключены: в противном случае покрытие будет тоже перегибаться, это приведет к излишнему трению и быстрому износу. Схема обрешетки под гибкую черепицу – укладка в шахматном порядке, с разбежкой стыков.

1. Шаг обрешетки под мягкую черепицу, если выполняете ее из доски – от трех до пяти миллиметров.

Обратите внимание

При укладке обратите внимание на форму годовых колец: округлая сторона должна быть обращена вверх. Это принципиально: при таком расположении доски возможные деформации будут минимальными.

Доски кладут начиная с карниза и продвигаясь наверх, параллельно коньку. Крепят к контробрешетке саморезами, по две штуки с обеих сторон.

2. Листы фанеры тоже ориентируют параллельно коньку. Между соседними оставляют зазор в два миллиметра. Зазоры при укладке древесных материалов необходимы: при намокании листы и доски увеличиваются в объеме, в отсутствие технических промежутков контробрешетку вспучит. Вторая причина изменения размеров – термическое расширение.

Фанеру крепят к контробрешетке саморезами или ершенными гвоздями. Шляпки следует утопить в поверхности основы, чтобы они не царапали подложку черепицы. Шаг крепления листов – 12 сантиметров. Обязательно нужно закрепить края, чтобы лист не сорвало ветром.

3. При устройстве под мягкую кровлю обрешетки OSB плиты кладут с зазорами от трех миллиметров. Крепят саморезами, спиральными гвоздями 5,1 см или кольцевыми от 4,5 до 7,5 см. Фиксируют к контробрешетке через 30 сантиметров, на стыках – через 15, отступая от края не меньше сантиметра. Каждая плита должна иметь не меньше двух опор, стыки должны располагаться на опорах.

По окончании монтажа на готовую обрешетку мягкой кровли стелют подкладочный ковер и кладут черепицу в соответствии с инструкцией к ней.

Если вам сложно установить обрешетку под мягкую кровлю своими руками, обращайтесь к нам в СТМ-Строй.

Мы на рынке больше пятнадцати лет, знаем все тонкости монтажа, работаем быстро и на совесть. Выполним для вас и обрешётку под мягкую кровлю, и целиком черепичную крышу по разумной цене.

Капельник: ответственный элемент

Перед укладкой нижнего слоя рулонного кровельного покрытия или подкладочного ковра под гонты битумной черепицы, вдоль карнизных свесов необходимо смонтировать капельник.

Это планка особой формы, выполненная из листовой стали. Для защиты от коррозии капельник оцинкован, дополнительно он может иметь защитно-декоративный лакокрасочный или полимерный внешний слой. Цвет капельника подбирается в тон к водосточной системе или кровельному покрытию.

Капельник защищает края стропил и обрешетки от контакта с влагой, направляя воду в водосточную систему. Капельник крепят по краю сплошного кровельного основания гвоздями либо саморезами с шагом 10-15 см. Стальные планки монтируют внахлест, стыки промазывают герметиком для наружных работ.

Используемые материалы

В качестве подкладки под черепицу используются плиты ОСП

Для устройства обрешетки используется фанера или ОСП. Каждый материал имеет свои особенности:

• Фанера. Изделие должно быть водостойким и гибким. Покрытие является многослойным, поэтому обладает высокой функциональностью. Оптимальным вариантом считается фанера ФСФ, которую изготавливают из хвойных пород древесины. Материал обладает высокой механической прочностью, устойчивостью к влиянию агрессивных веществ и влаги, небольшим весом. Так как изделие еще на этапе производства обрабатывают антипиренами и антисептиками, оно не подвержено быстрому воспламенению и воздействию биологических факторов.
• ОСП. Благодаря особой технологии производства плиты не поддаются влиянию влаги, устойчивы к различным атмосферным нагрузкам, обладают незначительной массой. При помощи такого материала можно обустроить идеально гладкое основание для мягкой кровли.

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы

Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит

Как правильно выбрать шаг обрешетки и стропильной системы под мягкую кровлю

В последнее время наравне со стандартными кровельными материалами стала применяться гибкая кровля. Она изготавливается из трех составных элементов: холста из стекловолокна или целлюлозы, являющегося основой мягкой черепицы.

Вторым компонентом идет заливка из модифицированного битума, выполняющей роль связующего элемента.

И наконец, третий — каменный гранулят, представляющего собой песчаную посыпку, окрашенную в различные оттенки. Он ограничивает влияние ультрафиолета и осадков на нижележащие элементы.

Преимущества использования гибкой черепицы:

• Водонепроницаемость;
• Элементы полностью устойчивы к биологическому воздействию (мха, грибков, лишайника и т.д.);
• Стойкость цвета кровли;
• Имеет малый вес, что значительно упрощает процесс монтажа и транспортировки. Благодаря этому качеству не потребуется дополнительно усилять нижележащие конструкции;
• Укладка элементов ведется таким образом, что процент отходов сводится к минимуму;
• Гибкость элементов позволяет кровле адаптироваться к возникающим в течение эксплуатации деформациям и неровностям;
• Проста в уходе и ремонте.
