Как крепить шифер

Чем крепить шифер?

Шифер бывает разного типа, но в целом под этим названием подразумевается обычный асбестоцементный вариант. Этот кровельный материал представляет собой волнистые листы, довольно плотные и жесткие на ощупь, но хрупкие – они могут сломаться при неаккуратном обращении с ними. Но так как стоит такой шифер недорого, он часто используется для кровельных работ при обустройстве гаражей, подсобных помещений, сараев. Иногда им отделывают и крыши жилых домов.

Асбестовый (асбестоцементный) шифер

Шифер имеет ряд достоинств. Это его плотность и твердость (он способен выдержать на себе взрослого человека и не сломаться), отсутствие склонности к коррозии, доступная цена. Также этот тип покрытия почти не нагревается, не горит, легко режется подручными инструментами типа болгарки. Да и в монтаже он прост.

Даже старая шиферная кровля служит достаточно эффективно

Именно все эти плюсы и перечеркивают общие недостатки материала, такие как склонность к зарастанию мхом со временем, хрупкость, большой вес по сравнению с другими материалами, используемыми для отделки крыш. Также шифер в составе содержит асбест, который может оказать негативное воздействие на здоровье человека.

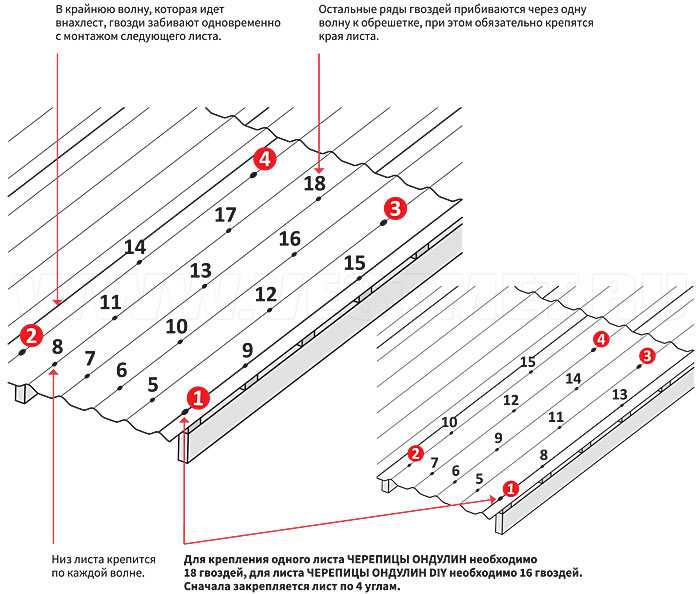

Битумный шифер (ондулин)

Важно помнить, что в случае неправильного крепления материала при малейшем ветре или сильном дожде крыша может быть разрушена или начнет протекать. И очень многое будет зависеть как раз от использования правильного крепежного материала

Фото шиферной кровли

Монтаж шифера на кровлю своими руками: варианты раскладки ↑

Монтаж шифера на кровлю своими руками необходимо начинать с нижнего ряда и двигаться вверх. Этот принцип позволит уложить все листы шифера так, что вода по ним будет стекать не попадая под них. Каждый новый лист шифера в горизонтальном ряду укладываются внахлест с предыдущим. При этом, нахлест должен составлять хотя бы одну волну (при условии, что угол наклона более 5 градусов). Допускается нахлест в две волны, это сделает кровлю более прочной и надежно, однако это более дорогостоящий вариант, так как расход материала при этом значительно возрастает. В случае, если угол наклона кровли 5 и менее градусов, нахлест листов шифера должен быть в две волны.

Рисунок 7. Укладка шифера на кровлю со смещением

Существует несколько способ укладки шифера на кровлю. Самым распространенным является «укладка шифера на кровлю со смещением«. Основные трудности, при монтаже шифера на кровлю, могут возникнуть в том случае, когда приходится крепить более двух краев листа шифера в одном месте. При монтаже шифера методом «вразбежку» этой проблемы никогда не возникнет, так как данный метод подразумевает, что каждый последующий ряд будет начинаться со смещением в несколько волн (обычно смещение делают в половину листа) относительно предыдущего. Для этого лист шифера аккуратно обрезается на нужно число волн. Распил листа шифера пополам очень удобен тем, что у вас получится красивый и ровный рисунок из листов по всей кровле, а количество отходов при этом практически нет, так как один лист делится на две половинки и каждая из половинок, без дополнительных отпиливаний, полностью укладывается через один ряд. Подрезка может понадобиться только на торце кровли. Т.е. визуально — это будет выглядеть так:

• 1-ый ряд начинается с целого листа;
• 2-ой ряд — с половинки;
• 3-ий ряд — с целого листа;
• 4-ый ряд — с половинки и так далее.

Данный способ хорош еще и тем, что после установки половины листа на второй ряд, можно начинать монтаж шиферных листов сразу в два ряда, не заботясь о том, на сколько надо сместить следующий лист, так как в данном случае смещение нового листа относительно предыдущих будет происходить уже автоматически. Единственным трудностью в этом случае может стать подрезка торцевых листов шифера (последних в ряду).

Рисунок 8. Укладка шифера на кровлю без смещения

Другой способ укладки шифера — это «укладка шифера на кровлю без смещения«. Этот способ, пожалуй, более экономичный, так как отходов здесь практически нет. Но в этом случае необходимо производить подрезку нижнего угла каждого листа шифера верхнего ряда в том месте, где он перекрывает предшествующий лист. (т.е. первый ряд, например, укладывается без подрезки, а второй ряд уже с подрезкой нижнего угла, который идет внахлест с предыдущим листом) Для этого делают спил на углу шиферного листа размером, примерно, 103 мм. на 130-135 мм. данный метод считается более рациональным в плане перекрытия листов как по вертикали, так и по горизонтали.

Для крепления листов шифера на крыше используют специальные шиферные гвозди с большой круглой шляпкой и специальной резиновой прокладкой под ней или же специальные саморезу и шурупы. Для того, чтобы не повредить лист шифера при его монтаже при помощи гвоздей или саморезов, рекомендуется заранее проделать отверстия в листах, причем отверстие должно быть немного больше диаметра гвоздя или самореза, примерно на 3 мм., а длинна самого гвоздя должна быть на 1 или 2 сантиметра больше, чем толщина обрешетки , плюс высота волны шифера. Это позволит надежно закрепить гвоздь в обрешетке Гвозди необходимо крепить в верхней части гребня волны, дабы вода не могла просачиваться. Гвозди нельзя забивать вплотную, так как из-за перепада температур шифер может двигаться и это приведет к его растрескиванию. Чтобы этого не произошло, необходимо оставлять небольшой зазор в пару миллиметров между листом шифера и шляпкой гвоздя или самореза.

Рисунок 9. Шиферные гвозди и саморезы

Отверстия, а значит и сами гвозди (кровельные саморезы) необходимо располагать в следующей последовательности:

• Восьми волновой лист шифера: саморез забивается во 2-ую волну и 7-ую волну;
• Семи волновой лист шифера: саморез забивается во 2-ую волну и 6-ую волну;
• Шести волновой лист шифера: саморез забивается во 2-ую волну и 5-ую волну;
• Пяти волновой лист шифера: саморез забивается во 2-ую волну и 4-ую волну;

Если листы шифера крепятся к трем брускам обрешетки, то на один лист шифера понадобится 6 саморезов или шиферных гвоздей. Если же лист шифера будет укладываться на пять брусков обрешетки, то имеет смысл увеличить и количество точек крепления к обрешетке до 10.

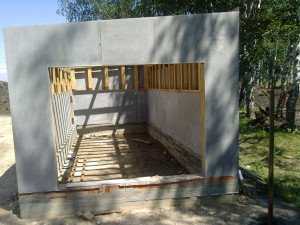

Как крепить плоский шифер к стене — пошаговая схема

Шаг 1: Подготовка листов шифера

О подготовке листов шифера (как их резать и при помощи каких инструментов) мы подробно написали ранее. Подготавливаем также место для работы, материалы и инструменты, убираем ненужное оборудование.

Шаг 2: Работа с крепежными элементами

Заготовленный для крепления шифер нужно будет крепить к каркасу из дерева. Используются для этого саморезы и специальные крепежные раскладки из обычных деревянных реек. Сама технология очень похожа на работу с листами гипсокартона. Но в этом случае для монтажа понадобится заранее просверлить несколько отверстий для гвоздей и саморезов.

Отверстия, необходимые в будущем для гвоздей и саморезов, делают так, чтобы шляпку от саморезов можно было закрыть раскладками. Если вам придется работать с влажной стеной, то при отделке под бруски деревянного каркаса лучше подложить маленькие кусочки рулонной гидроизоляции. Они должны быть пропитаны антисептиками.

Шаг 3: Монтаж обрешетки

Для монтажа обрешетки вам понадобятся бруски, рейки. Тема обрешетки под шифер подробно описана в статье на нашем сайте.

Шаг 4: Крепление шифера к каркасу

К образованному деревянному каркасу лист крепится с шагом в 500-600 мм. Это самое идеальное расстояние, когда и шифер будет закреплен, и при сильном ветре изделие без проблем выдержит нагрузку. Чаще всего, вариант с плоским шифером используют при облицовке подсобных сооружений. Впрочем, ничто не мешает обнести таким каркасом и обычный жилой дом. При этом перед установкой листов можно также использовать и плиты термоизоляции.

Шаг 5: Финишная отделка

Для эстетичности лицевую поверхность нашего шифера можно отделать различными декоративными покрытиями. Здесь уже выбор за вами. Совет – непосредственно перед облицовкой стен можно на листы нанести слой нитрокраски. Покраску шифера легче сделать при помощи пистолета-распылителя. Но имейте в виду, что красить листы можно и в горизонтальном положении (когда все готово), и в вертикальном – в последнем случае делать это проще. При таком напылении краски вы сможете забыть про некоторые неровности шифера.

Крыша из шифера является распространённым технологическим решением, которое используется в процессе строительства каждого третьего дома или производственного сооружения в нашей стране. Существенное достоинство кровельных материалов на основе асбестоцемента – низкая цена, которая сокращает расходы на возведение крыши на 20-30%. Кровля из шифера обладает большой массой, которая дает высокую нагрузку на стропильный каркас. Значительный вес, а также хрупкость асбестоцементного материала нужно учитывать при монтаже. В этой статье мы расскажем, как крепить шифер правильно и быстро.

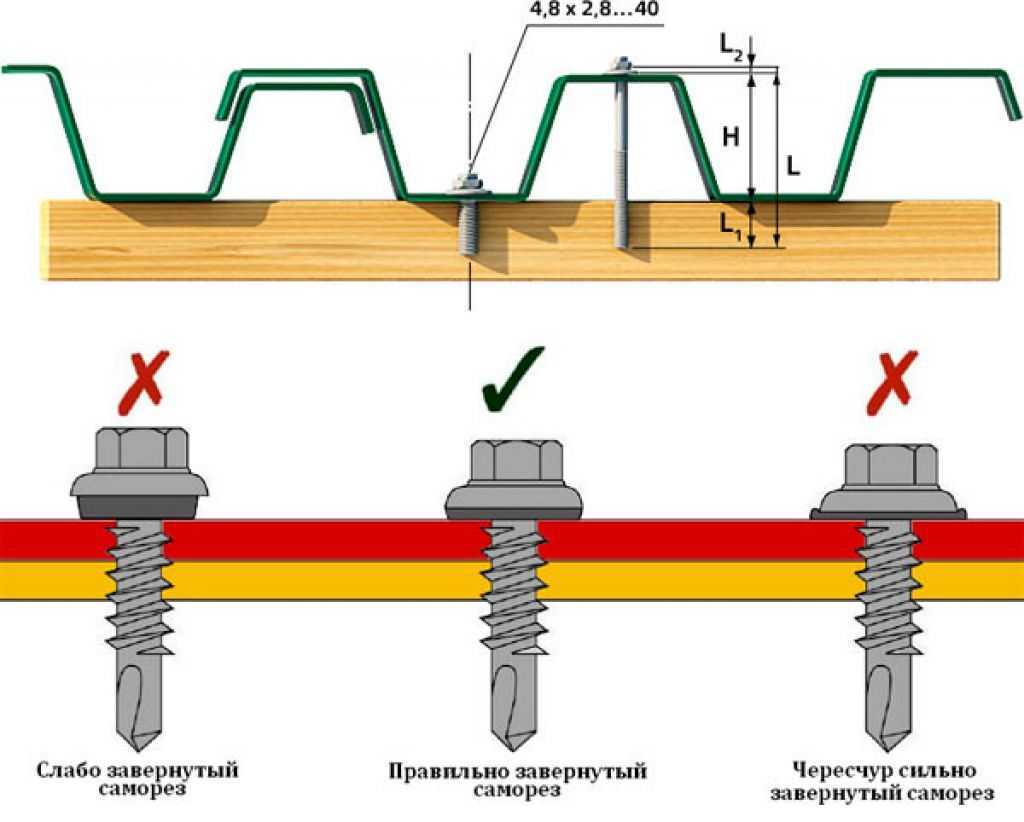

Использование саморезов при креплении шифера

Крепление шифера можно осуществить без гвоздей, в этом случае монтаж выполняется при помощи саморезов, которые обладают целым рядом преимуществ:

• высокая прочность по сравнению с гвоздями за счет закалки металла;
• широкий ассортимент изделий, благодаря чему легко подобрать крепежные элементы требуемой длины и формы головки;
• головки выполняются в различном цвете, что дает возможность подобрать крепеж в тон к цветному шиферному покрытию;
• саморезы снабжены долговечными уплотнителями для надежной герметизации крепежных отверстий.

Под установку самореза также требуется выполнить отверстие с запасом в 2 мм. Сами крепежные элементы вкручиваются при помощи ручного или электрического инструмента – шуруповерта или гайковерта. Головка самореза изготавливается шестигранной (под гаечный ключ) либо с плоским или крестообразным шлицем. Применение электроинструмента существенно ускоряет обустройство кровли.

Монтаж волнистого и плоского шифера

При монтаже кровли из волнистого шифера особое внимание уделяется креплению фронтонных и карнизных рядов на каждом скате, поскольку именно они подвергаются максимальным ветровым нагрузкам и должны быть прочно зафиксированы. Прежде чем просверлить отверстие под саморез или гвоздь, необходимо уложить смежные листы и проверить точность их размещения

Монтаж начинается с крайнего листа нижнего ряда. Волнистый шифер обычно укладывается вертикальными рядами или по принципу кирпичной кладки – «вразбежку». В первом случае придется подпиливать уголки листов, чтобы избежать четырехслойных нахлестов. Второй вариант проще – каждый четный ряд требуется начинать с укладки половины шиферного листа.

Плоский шифер чаще используется для обшивки горизонтальных конструкций

Применяя его в качестве кровельного материала, важно позаботится о хорошей гидроизоляции кровли. Вместе с тем покрытие из плоского шифера выдерживает более высокие нагрузки по сравнению с волнистым

Чтобы его закрепить, также допускается применение гвоздей или саморезов, но их шайбы должны быть плоскими, иначе невозможно надежно защитить крепежные отверстия от проникновения влаги.

Принципы выбора крепежных элементов

Чтобы определить, при помощи чего лучше выполнить крепление шифера на крыше, необходимо оценить гвозди и саморезы по следующим параметрам:

• стоимость крепежных элементов и комплектующих к ним;
• надежность и долговечность;
• удобство и скорость установки;
• возможность демонтажа при необходимости замены поврежденных элементов покрытия.

По критерию стоимости преимущество за гвоздями с самодельными шайбами, но это не самый практичный вариант – лучше выбрать оцинкованные гвозди с резиновыми прокладками. Саморезы удобнее в монтаже при условии, что у вас имеется необходимый электроинструмент. С точки зрения возможности демонтажа, у саморезов есть серьезное преимущество перед гвоздями, ершенными гвоздями или с загнутыми кончиками – их легко можно выкрутить, без риска повредить шифер.

Выбрав оптимальный для себя вид крепежа, вы сможете смонтировать надежное шиферное покрытие без лишних затрат времени и сил.

Сравнение с саморезами

Для крепления шифера помимо кровельных гвоздей могут использоваться специальные саморезы. Они отличаются тем, что для их закручивания применяют дрель-шуруповерт, а также не изготавливают предварительно отверстия. Саморезы лучше подходят для мягких, современных разновидностей шифера. Они обладают следующими характеристиками:

1. Саморезы для кровли изготавливаются из каленой стали, поэтому они прочнее, чем шиферные или толевые гвозди.
2. Выбор размеров кровельных саморезов гораздо разнообразнее, чем у гвоздей.
3. Кровельные саморезы производятся в разнообразной цветовой гамме, поэтому подходят для цветной кровли.
4. Выпускаются саморезы с креплениями под крестовую отвертку или гаечный ключ.
5. Некоторые модели саморезов снабжаются уплотнителем, защищающим отверстия от попадания воды.

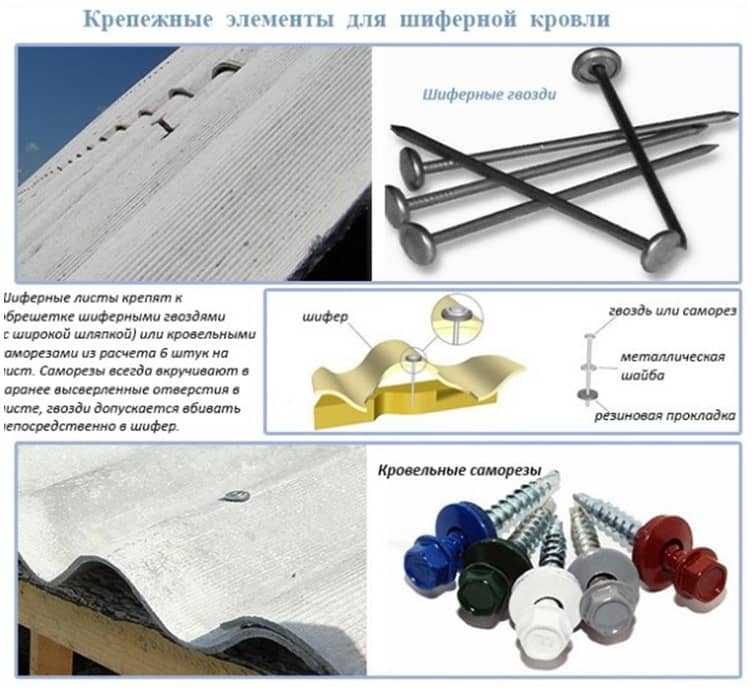

Крепежные элементы для шифера

Технология укладки

Шифер фиксируют на обрешетке

Фиксация шифера производится на предварительно подготовленное деревянное основание — обрешетку. При монтаже шифера рекомендуется делать ее сплошной или уплотненной. При использовании хризотилцементного шифера можно монтировать рядовые бруски обрешетки сечением 60х60 мм с шагом до 80 см.

Листы покрытия раскладывают на обрешетке по выбранной схеме. Элементы, расположенные в соседних рядах, укладывают с нахлестом, который зависит от угла наклона кровли: например, для кровель с уклоном менее 20% нахлест должен быть 15 см, а если уклон больше 45%, то ширина нахлеста — 5-8 см. В одном ряду листы монтируются с нахлестом в 1 волну согласно СНиП II-26-76 (ред СП 17.133330.2017). При необходимости отдельные листы подрезаются до необходимых размеров. После укладки покрытия в элементах кровли высверливают отверстия под крепеж.

Гвозди забивают молотком, стараясь делать это аккуратно. Помните: не стоит забивать шляпку очень плотно к поверхности, нужен небольшой зазор. Поэтому рекомендуется делать небольшую прокладку под каждый гвоздь. У кровельных саморезов такая прокладка уже есть под шляпкой.

После фиксации материала на кровле устанавливают коньковые элементы, воротники для труб, декор и так далее.

Монтаж ендовы

Работать с шифером достаточно просто, если знать как. И, конечно, при условии выбора качественного кровельного материала

Рекомендуем внимательно отнестись к выбору производителя шифера, уделить достаточное внимание и выбору крепежа и еще до начала работ изучить технологию монтажа материала. И тогда всю работу вы сможете сделать самостоятельно без расходов на специалистов

Сравнение с саморезами

Для крепления шифера кроме кровельных гвоздей смогут употребляться особые саморезы. Они отличаются тем, что для их закручивания используют шуруповерт, и не изготавливают предварительно отверстия. Саморезы лучше подходят для мягких, современных разновидностей шифера. Они владеют следующими чертями:

1. Саморезы для кровли изготавливаются из каленой стали, исходя из этого они прочнее, чем шиферные либо толевые гвозди.
2. Выбор размеров кровельных саморезов значительно разнообразнее, чем у гвоздей.
3. Кровельные саморезы производятся в разнообразной цветовой гамме, исходя из этого подходят для цветной кровли.
4. Выпускаются саморезы с креплениями под крестовую отвертку либо гаечный ключ.
5. Кое-какие модели саморезов снабжаются уплотнителем, защищающим отверстия от попадания воды.

Устройство

Шиферные гвозди – кровельные крепежные элементы, созданные намерено, дабы надежно зафиксировать лист из асбестоцемента на поверхности крыши. Материал, из которого изготавливается данный вид крепежа, и его строение гарантирует прочное крепление шифера к деревянной обрешетке. Гвозди для шифера имеют следующее устройство:

• Ножка. Ножкой именуют долгое основание крепежного элемента со шляпкой и острием. Оно изготавливается из низкоуглеродистой стали и выдерживает большие нагрузки. Протяженность ножки у гвоздей, которыми необходимо крепить асбестоцемент, образовывает 9-12 см.
• Острие. Острием заканчивается ножка кровельного гвоздя, угол его заточки образовывает не более 40 градусов. Данный элемент нужен, дабы крепежный элемент легче входил в асбестоцемент, не раскалывая его.
• Шляпка. Она составная и складывается из шайбы и колпачка. Верхняя часть шляпки, колпачок, обжимается около нижней, шайбы. Такая конструкция разрешает не деформировать лист кровельного материала при креплении. Громадный диаметр шляпки, составляющий 12-16 мм, надежно изолирует отверстие от проникновения атмосферной жидкости.

Как закрепить плоский шифер – подробные рекомендации при подготовке

При монтаже нужно соблюдать простые правила. Обязательно подготовить заранее маску, которая защитит вас от асбестовой пыли

Даже при осторожной работе с этим материалом пыль, опасная для дыхательных путей, все равно появится, ведь вам, наверняка, придется резать листы

Места срезов, как советуют профессионалы, нужно сразу же обработать акриловой краской, поскольку без обработки они подвержены в будущем расслоению. Помимо этого, специалисты не рекомендуют при нарезке материала делать слишком тонкие полосы. Как показывает практика, при сильных нагрузках они быстрее разрушаются. Обязательно после доставки шифера на строительную площадку и перед укладкой проведите осмотр материала на предмет трещин и сколов.

Хотя бы один слой акриловой краски рекомендуется нанести на всю площадь листа, которая будет контактировать с атмосферными явлениями. Подобрав нужную краску, вы придадите шиферу дополнительный десяток лет эксплуатации. На окрашенных листах не образовывается мох и разного рода лишайники. Покраску производить лучше после завершения укладки листов. Удобнее всего будет использоваться для этих целей распылитель.

Итак, приступаем к монтажу. Наверняка, вам придется нарезать листы для будущей конструкции. Проще всего это сделать с помощью болгарки, однако, если вы не хотите дышать пылью, или вокруг работают другие люди, воспользуйтесь старым способом. Для него вам понадобится строительная рулетка и острое долото, а также резак или зубило. При помощи этих инструментов вы сможете сделать правильные надрезы в виде насечек.

Далее лист помещают на конец стола и, совмещая линию излома с углом стола, осторожно нажимают на лист, пока не отламается нужный кусок шифера. А вот укоротить листы по длине на небольшое количество сантиметров возможно с помощью тех же насечек и кусачек, которыми аккуратно отламывают кусочки шифра

Далее нужно зачистить неровные края напильником.

Делаем шиферные гвозди сами

Сделать гвозди для этого типа кровельного покрытия можно и самостоятельно. Для этого потребуются гвозди обычные, ножницы по металлу и тонкий металлический лист.

Шаг 1. Из листа металла при помощи ножниц вырезаются небольшие квадратики. Их размеры будут примерно 2х2 см.

Из листа металла нужно нарезать небольшие квадратики

Для резки используются ножницы по металлу

Шаг 2. Далее каждый квадратик укладывается на деревянный брусок.

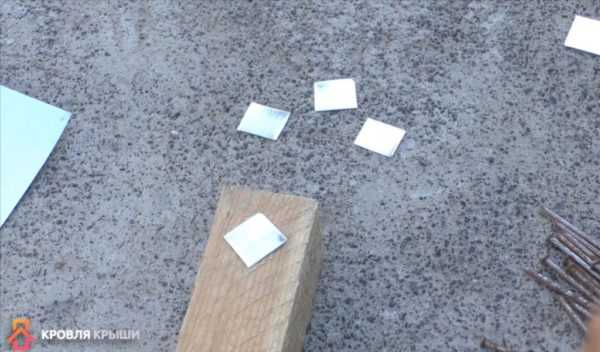

Квадратик уложен на деревянный брусок

Шаг 3. Берется обычный гвоздь и острием ставится на металлический квадратик. Молотком по шляпке гвоздя наносится пара несильных ударов – достаточных, чтобы пробить металл.

Отверстие нужно пробить обычным гвоздем

Шаг 4. Затем пальцами металлический квадратик сдвигается к самой шляпке гвоздя. Получается такое изделие, как на картинке.

Готовый самодельный гвоздь для шифера

Шаг 5. Таким образом изготавливается альтернатива заводским шиферным гвоздям в нужном количестве.

Самодельные шиферные гвозди

Правила монтажа

Применение гвоздей для шифера в качестве крепежа кровли не потребует никакого специального инструмента – достаточно обычных пассатижей и молотка. Тем не менее, необходимо учитывать некоторые нюансы.

В первую очередь нужно правильно подобрать длину гвоздя, исходя из высоты волны шифера и толщины обрешетки – длина гвоздя должна как минимум на 10 мм превышать сумму толщин обрешетки, изоляции и высоты шифера по гребню. При этом, для обрешетки рекомендуется использовать не дюймовую доску, а бруски сечением 50х50 — в таком случае, при меньшем объеме материала, кровля получается более жесткая и значительно увеличивается площадь контакта обрешетки со стержнем гвоздя.

Пробивать или сверлить?

Одним из-спорных вопросов при монтаже кровли из шиферных листов — просверливать отверстия под гвозди или пробивать их молотком. Оба варианта имеют право на жизнь — шиферный гвоздь имеет острие заточенное под 40 градусов, что позволяет прибивать листы резким ударом молотка, однако, если удар будет недостаточно сильным есть риск того, что лист шифера может треснуть вдоль всего гребня. Поэтому, во избежании риска, можно предварительно сделать отверстия в местах крепления обычным сверлом по металлу диаметром чуть большим, чем толщина стержня гвоздя. Это позволит предотвратить образование сколов или трещин во время монтажа, а также при температурных расширениях крепежа.

Вбивают гвозди в гребень шифера.

Загибать гвозди для шифера нельзя, так как за счет перепадов температур (зима-лето), влажности материалы кровли (дерево, асбест, металл) расширяются, сжимаются по-разному, и поэтому жесткая фиксация недопустима. Если этим пренебречь, то со временем в месте крепежа шиферный лист может треснуть вдоль всего гребня.

Нужна ли резиновая прокладка?

В продаже можно встретить шиферные гвозди с резиновыми прокладками, как правило китайского производства. Конструкция таких гвоздей мало напоминает российские аналоги, но главные принцип — увеличенный диаметр шляпки — соблюдается.

Тем не менее, при монтаже листов шифера нет никакой необходимости в резиновых, или любых других, прокладках между шифером и шляпкой гвоздя. Как уже говорилось выше, при тепловом расширении или прогибе обрешетки шифер вытягивает гвозди, и соответственно, их шляпка перестает плотно прилегать к листам, что вполне нормально и никаких течей не образуется ввиду большого угла волны и широкой шляпки выполняющей роль «зонтика». Убедиться в этом можно поднявшись на любую шиферную кровлю простоявшую хотя бы один сезон — шляпки гвоздей будут приподняты на несколько миллиметров над волной.

Во-первых, ни о какой герметичности такой конструкции говорить не стоит: влага свободно стекает по стержню гвоздя через щель между шайбой и шляпкой, и в итоге, в этом месте вскоре начинается гниение. Во-вторых, такое крепление не обеспечивает необходимую жесткость, так как кровельные шляпки изготавливаются из тонкого металла (в лучшем случае 1мм), и не способны выдерживать большие нагрузки.

Особенности крепежных элементов для асбестоцемента

Шифер – достаточно тяжелый и тверды кровельный материал, который при этом обладает низкой механической прочностью при точечных ударах. Чтобы прибить лист асбестоцемента к обрешетке нельзя использовать обычные крепежные элементы, для этого применяют специальные шиферные гвозди. Они отличаются от обычной повышенной прочностью, устойчивостью к коррозии и длиной. Гвозди, с помощью которых выполняется крепление шифера, обладают следующими характеристиками:

• Устойчивость к коррозии. Шиферные гвозди изготавливают из низкоуглеродистой стали, обладающей высокой прочностью. В процессе изготовления этих крепежных элементов производится частичное или полное оцинкование.
• Широкая шляпка. Диаметр шляпки толевых гвоздей составляет 16 мм, что позволяет правильно заделать дырки, которые остаются при креплении шифера. Она имеет составную конструкции, состоящую из шайбы и колпачка. Такое строение позволяет крепежному элементу меньше травмировать кровельный материал.
• Длинный стержень. Длина толевых гвоздей составляет 9-12 см, так как их нужно забивать через гребень волны шифера.
• Тупое острие. Острие толевых гвоздей затачивается под углом 40 градусов, поэтому перед тем, как их забивать, нужно проделать дырки с помощью дрели.

Шиферный гвоздь

«Ершенные» толевые гвозди

Крепежные элементы для шифера

Почему для крепления шифера нельзя использовать саморезы

Варианты крепежа шиферных листов Часто для крепления волнистого шифера используют кровельные саморезы с резиновым уплотнителем, однако такой способ крепежа не допустим. Дело в том, что не смотря на свою прочность шифер довольно легко ломается при изгибе, а саморез жестко фиксирует его к обрешетке, которая в любом случае имеет подвижность, а под снеговой нагрузкой дает довольно сильный прогиб. В результате, даже при незаметном глазу прогибе обрешетки шифер может дать трещину в месте крепления.

В случае с шиферными гвоздями, прочности материала вполне хватает чтобы немного вытянуть крепеж из обрешетки, скомпенсировав тем самым прогиб. По этой же причине шиферные гвозди не рекомендуется загибать изнутри.

Также, в качестве крепежа для шифера часто используют обыкновенные гвозди с шайбой или кусочком листового металла. Такой способ обеспечивает необходимою жесткость и подвижность конструкции, но не гарантирует отсутствие протечек.

1 Гвозди шиферные – ГОСТ и технология производства

Технология производства шиферных гвоздей мало чем отличается от процесса изготовления строительных. Основное используемое оборудование – гвоздильный автомат. Сырьем для изготовления шиферного крепежа служит светлая термически необработанная проволока из низкоуглеродистой стали, поставляемая в бухтах. Качество и технические условия ее изготовления соответствуют ГОСТ 3282-74.

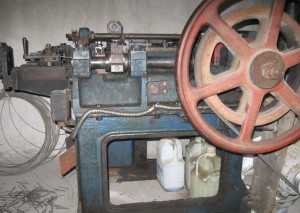

С разматывающего узла гвоздильного автомата проволока подается в его рабочую зону. При этом она проходит через правильно-роликовый механизм, где происходит ее выпрямление. Подача проволоки в станок происходит на фиксированный размер, определяемый длиной будущего гвоздя. В рабочей зоне сначала производится обрезка заготовки, из которой затем методом объемной холодной штамповки изготавливается сам метиз (с сформированной шляпкой и наконечником).

Готовый гвоздь попадает в приемный лоток. Угол острия данных крепежных изделий, согласно ГОСТ, не должен превышать величину в 40о. На этом сходства в конструкции и способе изготовления шиферных и строительных гвоздей заканчиваются. Гвозди шиферные, ГОСТ 9870-61, изготавливаемые еще в СССР и до настоящего времени выпускаемые некоторыми производителями, отличаются от строительных изделий размером головки, диаметр которой больше и составляет 12 мм.

Завершающим этапом изготовления шиферных метизов является обязательное оцинковывание. Причем, согласно вышеуказанному ГОСТу, цинковое покрытие шляпки должно выдерживать 2 погружения (каждое длительностью 1 минута) в раствор сернокислой меди. Основными нормативными документами, по которым отечественные производители должны изготавливать шиферные метизы в настоящее время, являются российские стандарты ТУ 208-81 и РСТ 1822-83. Диаметр головки этих гвоздей – 16,5 ± 1,5 мм.

Но главное их отличие как от шиферных «собратьев» предыдущего поколения, так и от строительных изделий заключено в конструкции шляпки. У современных шиферных гвоздей головка составная, имеющая дополнительные элементы в виде шайбы и колпачка из листовой оцинкованной стали. Основой для нее служит шляпка, полученная в гвоздильном автомате по описанной выше технологии. Под эту штампованную головку одевается шайба, а сверху – напрессовывается колпачок, который плотно охватывает шайбу.

Расчет количества

Рассчитать нужное количество крепежного элемента можно, исходя из размеров кровли, то есть расчет производится еще на этапе проектирования. Для этого вычисляется площадь скатов крыши и суммируются показатели, если скатов больше одного. Далее выявляется нужное для обшивки число листов кровельного материала

При этом важно помнить о необходимости создания нахлестов, то есть брать в расчет только полезную площадь листа. Далее полученное число умножается на 10 – так вычисляется нужное число крепежей

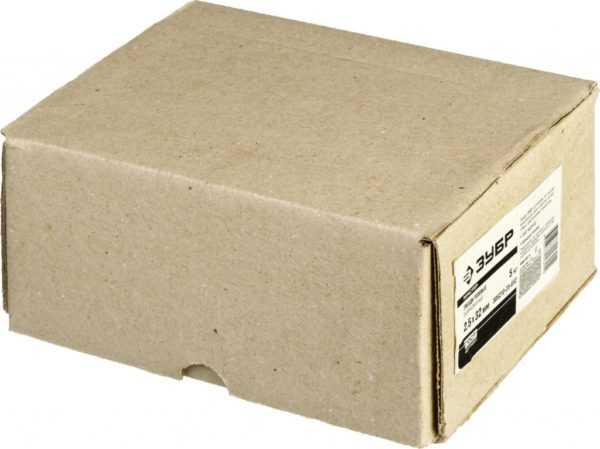

Упаковка гвоздей для шифера

Исходя из этого, можно выяснить, сколько гвоздей потребуется купить. Так как продаются они на вес, то требуется исходить из примерной массы 1000 штук.

Фиксация шифера гвоздями

Виды шифера и варианты укладки

В строительстве домов применяются две разновидности шифера – волновой и плоский. Первый используется повсеместно – для создания систем кровли различного типа, второй – преимущественно в горизонтальных крышах. Рассмотрим их основные особенности и варианты монтажа.

Волновой шифер

Возможны два основных способа, как крыть крышу шифером данной разновидности:

Листы укладываются так, чтобы один ряд по горизонтали смещался на 1-4 волн относительного другого. Таким методом места стыковки верхнего и нижнего ряда никогда не совпадут, а значит, система кровли будет более защищённой и надёжной. Недостаток – большой расход материала.

Листы монтируются равномерно – один на другой с минимальным перекрытием. Чтобы избежать 4-слойного скопления материала – по углам их отрезают. Способ позволяет более рационально расходовать шифер, однако – ценой этого является необходимость подгонки каждого листа.

Чаще всего используется первый вариант укладки, так как он проще, легче и понятнее для большинства монтажников.

Плоский шифер

Порой строителям приходится решать вопрос также и о том, как класть шифер, чтобы он выдерживал максимальные нагрузки, особенно при полностью горизонтальном монтаже. Лучший вариант в данном случае – плоские листы. Однако в технологии их укладки есть пара важных нюансов:

Перед фиксацией плоского шифера предварительно просверливаются отверстия. При этом для более надёжной герметизации под головную часть гвоздей, шурупов или саморезов также выполняется зенковка соответствующего диаметра.

Устройство

Шиферные гвозди – кровельные крепежные элементы, разработанные специально, чтобы надежно зафиксировать лист из асбестоцемента на поверхности крыши. Материал, из которого изготавливается этот вид крепежа, и его строение гарантирует прочное к деревянной обрешетке. Гвозди для шифера имеют следующее устройство:

• Ножка. Ножкой называют длинное основание крепежного элемента со шляпкой и острием. Оно изготавливается из низкоуглеродистой стали и выдерживает значительные нагрузки. Длина ножки у гвоздей, которыми нужно крепить асбестоцемент, составляет 9-12 см.
• Острие. Острием заканчивается ножка кровельного гвоздя, угол его заточки составляет не более 40 градусов. Этот элемент необходим, чтобы крепежный элемент легче входил в асбестоцемент, не раскалывая его.
• Шляпка. Она составная и состоит из шайбы и колпачка. Верхняя часть шляпки, колпачок, обжимается вокруг нижней, шайбы. Такая конструкция позволяет не деформировать лист кровельного материала при креплении. Большой диаметр шляпки, составляющий 12-16 мм, надежно изолирует отверстие от проникновения атмосферной влаги.

Шиферный гвоздь

Выбор крепежа

Большинство застройщиков, монтирующих кровлю из шифера, в выборе материала руководствуются низкой ценой и продолжительным сроком эксплуатации этого покрытия. Однако, время и силы, которые отнимает укладка шифера, могут увеличить совокупные затраты на строительство. Чтобы не затягивать монтаж, нужно по возможности автоматизировать этот процесс с помощью аккумуляторных инструментов и качественного крепежа. Опытные кровельщики рекомендуют фиксировать асбестоцементные листы с помощью следующих приспособлений:

1. Гвозди. Они считаются традиционным видом крепежа, с помощью которого выполняется укладка шифера. Для фиксации асбестоцементных листов используют гвозди из оцинкованной стали, не подверженные коррозии. Размер гвоздя зависит от высоты волны шифера, он варьируется в диапазоне 70-120 мм. Шляпки крепежного элемента имеют увеличенный диаметр 14 мм, чтобы талая и дождевая вода не проникала в отверстие. Резиновые кровельные гвозди забивают в желоб шифера, а оцинкованные – на гребень волны. При заколачивании молотком необходимо правильно рассчитать силу удара, чтобы не расколоть лит асбестоцемента.

Технология крепления

Крепление шифера выполняют к деревянному основанию. Так как кровельный материал из асбестоцемента обладает большим весом, обрешетка, чтобы выдержать нагрузку, должна быть уплотненной или сплошной. Чтобы правильно выполнить монтаж шифера, потребуется молоток, пассатижи, кровельные гвозди необходимой длины из расчета 10-20 на 1 лист, мастика и уплотнитель, чтобы заделать отверстия в местах крепления. Процесс крепления состоит из следующих этапов:

1. Листы шифера укладывают на скате кровли. Эту задачу можно выполнить двумя способами, расположив шифер вразбежку или с подрезкой углов.
2. После того, как вы уложили все листы асбестоцемента, необходимо просверлить в кровельном покрытии отверстия для их фиксации гвоздями. Каждый лист должен иметь 10-20 точек крепления. Диаметр отверстий должен на 1-2 мм превышать диаметр гвоздей. Не рекомендуется сверлить дырки ближе, чем на 10-15 см к краю листа, чтобы он не раскололся.
3. С помощью гвоздей нужно зафиксировать шифер на обрешетке. Каждый крепежный элемент снабжается уплотнителем, который после удара молотком должен деформироваться и заделать крепежное отверстие от попадания влаги.
4. Гвозди забивают с помощью молотка. Правильно выполнять это действие в 3 аккуратных движения. Рекомендуется оставлять между шляпкой и шифером зазор 1-2 мм, чтобы случайно не расколоть кровельный материал.
5. Если крепление выполняется с помощью низкокачественных крепежных элементов, необходимо заделать шляпки, торчащие над поверхностью шифера битумной мастикой или другим гидроизоляционным составом.

Монтаж шифера

Схема крепления гвоздями
