Гидроизоляция кровли под металлочерепицу

Инструкция по креплению пароизоляции

Для каждого конструктивного элемента здания: пол, стены изнутри и снаружи, межэтажное перекрытие (потолок), кровля, балкон, мансарда есть свои технологии укладки пароизоляционной пленки. Необходимо знать, какой стороной крепить пароизоляцию и в каркасном доме.

Пол

Утепление пола проводится несколькими способами: под «плавающую стяжку», «плавающий пол» и по лагам. Следовательно, и разные схемы пароизоляции.

По лагам. Защитить деревянный пол от пара можно двумя способами.

• Если лаги еще не установлены, пленка (тип С) просто раскатывается по основанию пола внахлест с заходом на стены. Крепится скотчем только по стенам. Внизу жестко зафиксируют лаги. Стыки проклеиваются самоклеящейся лентой.
• При установленных лагах пленкой не только закрывается основание пола, но и оборачиваются лаги с оставлением небольшой складки около каждой из них, чтобы при укладке утеплителя пленка не натянулась и не порвалась. Как и в первом случае, заход на стены обязателен. Крепится к лагам скобами с ножкой 8-10 мм и шагом в 50 см. Места крепления заклеиваются скотчем.

Под стяжку. Защита напольного покрытия от пара проводится не всегда. Так под керамическую плитку достаточно гидроизоляционных работ.

Под ламинат в качестве парозащиты используют подложку из:

• пенополистирола (торговая марка «Пеноплэкс»);
• пенополиэтилена;
• битумно-пробкового материала (торговая марка «TUPLEX»).

Если подложка хвойная или пробковая, то под нее укладывается простая полиэтиленовая пленка. Набирает популярность двойная пароизоляция с помощью полиэтилена: между основанием пола и стяжкой, дополнительно между стяжкой и ламинатом.

Каркасный дом

При утеплении стен в каркасном доме пароизоляция проводится с двух сторон: изнутри здания пленкой с полной непроницаемостью пара (тип С), снаружи — ветрозащитной мембраной (тип А). Изнутри пленка крепится скобами к деревянному каркасу, со стороны улицы — контробрешеткой. Такое крепление позволяет решить одновременно несколько задач:

• закрепить ветрозащитную мембрану;
• создать вентиляционный зазор;
• служить обрешеткой для облицовочного материала.

Фасад

Схема пароизоляции фасада не зависит от того, дом деревянный, кирпичный или бетонный. Мембрана всегда укладывается по теплоизоляционному слою. Крепится контробрешеткой, позволяющей создать вентиляционный зазор.

Исключение из правил — «мокрый» способ утепления. Здесь работы по пароизоляции не проводятся.

Стена изнутри помещения

При утеплении стены изнутри, независимо от вида стенового материала барьер для пара устраивается из пароизоляционной пленки (тип В). Крепится к обрешетке степлером, но лучшее решение — контрейками (по ним потом удобно крепить гипсокартон). Укладывается гладкой стороной к утеплителю. Места крепления заклеиваются скотчем.

Иногда можно встретить рекомендации укладывать пароизоляционные мембраны между стеной и утеплителем. На взгляд редакции сайта StroyGuru такое предложение является абсурдным. Попробуем объяснить.

• Если мембрана с односторонней проводимостью, то нет смысла ее устанавливать по одной простой причине: более высокое парциальное давление внутри помещения направляет поток молекул пара наружу. Выводу пара из утеплителя ничто не должно мешать.
• Если прикрепить пленку типа В, то поток воздуха со стороны помещения будет достигать поверхности стены и конденсироваться там.
• Монтаж пароизоляционных пленок снаружи утеплителя и между стеной купирует внутри термослоя пар — он внутрь утеплительного материала прорвется в любом случае.

Мансарда

При утеплении мансарды изнутри помещения лучше всего применять паронепроницаемую пленку (тип В), снаружи — мембраны типа А. На утеплитель они укладываются гладкой стороной. Крепятся к стропильной системе и балкам степлером. Скобы заклеиваются строительным скотчем.

Фольгированный материал укладывается алюминиевым напылением внутрь. Крепится гвоздями с широкой шляпкой или степлером. Места крепления заклеиваются металлизированной самоклеящейся пленкой. Снаружи в обязательном порядке устраивается вентиляционный зазор.

Балкон

При утеплении балкона базальтовой ватой специалисты рекомендуют отказаться от пароизоляции. Использование других видов утеплителей требует крепления пароизоляционного материала по технологии, используемой при утеплении стен изнутри помещения.

Функции

Металлочерепица – материал для настила кровли на основе оцинкованной стали, покрытый краской или полимером с волнистым рельефом. Она обладает высокой теплопроводностью, поэтому из-за перепада температуры внутри и снаружи дома покрывается конденсатом, что существенно снижает срок службы кровли. Если не выполнить монтаж гидроизоляционной пленки, возникают следующие неприятные последствия для крыши:

1. Отсыревание стропильного каркаса. Если конденсат попадает на стропила, дерево впитывает избыточную влагу, что приводит к распространению плесени, грибка и загниванию элементов каркаса. В конечном итоге, это заканчивается необратимой деформацией конструкции крыши.
2. Попадание влаги на термоизоляционный материал. Если утеплитель не защищает гидроизоляционной пленка или мембрана, он со временем отсыревает, что снижает его эффективность вполовину. При этом необходимо учесть, что свойства термоизоляционного материала не восстанавливаются даже после полного высыхания.
3. Коррозия кровельного материала. Если не выполнить монтаж гидроизоляции, на внутренней поверхности кровли из металлочерепицы скапливается конденсат, от контакта с которым металлическое покрытие начинает ржаветь. Наиболее уязвимые для коррозии участки – места крепления кровельного материала к деревянным стропилам. Ржавчина, постепенно разъедая металлочерепицу, существенно сокращает долговечность и надежность крыши дома.

• Рубероид. Рубероид подкладочного типа – самый доступный и недорогой материал для гидроизоляции под металлочерепицу. Он обладает высокой водонепроницаемостью, механической прочностью и недорогой ценой. Однако, используют его, если кровельный пирог крыши дома относится к холодному типу, так как рубероид не пропускает пар. Опытные мастера рекомендуют выполнять монтаж рубероида под металлочерепицу только в крайних случаях, когда иные варианты отсутствуют.

Последствия отсутствия гидроизоляции

Что будет, если при монтаже кровли исключить слой гидроизоляции?

Во-первых, могут отсыреть деревянные стропила. Они отлично принимают влажность, поэтому без защиты начнут гнить и покрываться плесенью. А это приведёт к быстрому разрушению конструкции.

Во-вторых, внутри металлической поверхности начнёт скапливаться конденсат. Больше всего при этом пострадают места соединения стропила с кровлей. Они начнут ржаветь, и крыша потеряет свою надёжность.

В-третьих, незащищённый утеплительный слой начнёт сыреть и потеряет свои термоизоляционные свойства. Даже после сушки термоизоляционные свойства уже не вернуть.

Монтаж

Укладка пароизоляции для кровли под металлочерепицу выполнятся во время сборки стропильного каркаса. Чтобы она надежно защищала крышу от проникновения насыщенного влагой воздуха, фиксация полотна должна быть прочной и надежной, так как по статистике большинство протечек возникают через стыки между полосами материала. Крепить пароизоляцию к нижней поверхности стропил можно следующими способами:

1. Механическим способом. Наиболее простая, но действенная технология крепления пароизоляции к стропилам – фиксация с помощью скоб строительного степлера или маленьких гвоздиков. Этот способ позволяет быстро и прочно зафиксировать полосы материала, но действовать нужно аккуратно, так как острые крепежные элементы легко могут его повредить.
2. Методом приклеивания. Чтобы прикрепить пароизоляционный материл к стропильному каркасу кровли, не используя крепежные элементы, можно использовать клейкую ленту или самоклеящиеся полосы, расположенные вдоль краев полотна. Этот вариант позволяет сохранить целостность пароизоляции.

Принцип работы пароизоялции

Место монтажа пароизоляции в кровельном пироге теплой и холодной кровли

Технология укладки гидроизоляции

Процесс укладки гидроизоляции начинается с подготовки реек для обрешетки и контробрешетки. Для этого брус сечением 20-30 мм нарезают на куски необходимой длины и обрабатывают антипиреновым составом и антисептиком. Далее последовательность действий будет такой:

Нужна ли гидроизоляция под металлочерепицу холодной крыши? Как и в случае с кровельным профнастилом, установка гидроизоляционной мембраны обязательна, т.к стыки кровли не герметичны и могут пропускать воду.

Для утепленной мансарды потребуется выполнить еще ряд шагов:

1. после закладки утеплителя с внутренней стороны стропильных конструкций весь пирог укрывается пароизолирующим материалом. Для герметизации швов пароизоляции их проклеивают скотчем. К стропильным конструкциям полотно крепится строительным степлером;
2. крыша изнутри зашивается фанерой, влагостойким гипсокартоном, ПВХ-панелями и т. п.

Затем приступают к внутренней отделке чердачного помещения.

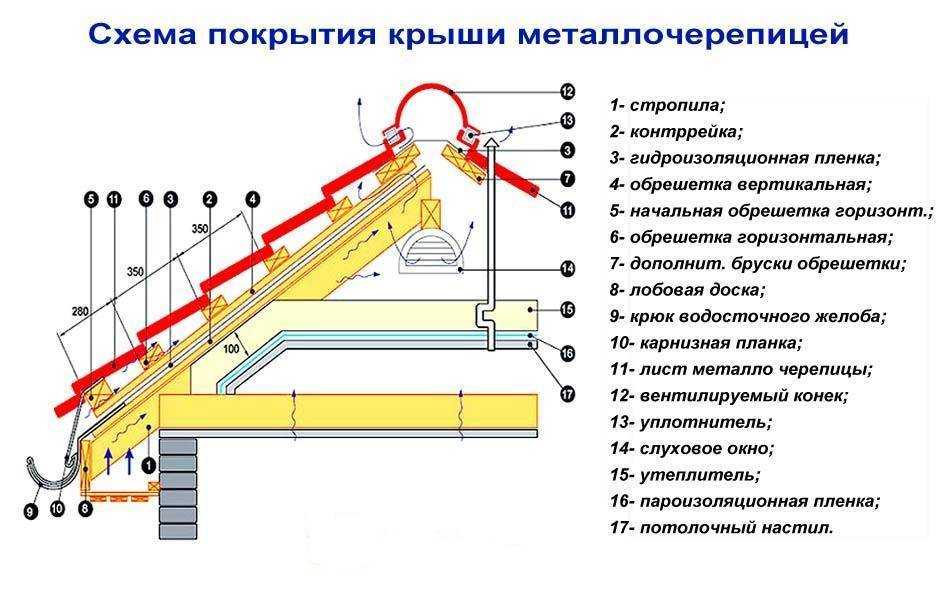

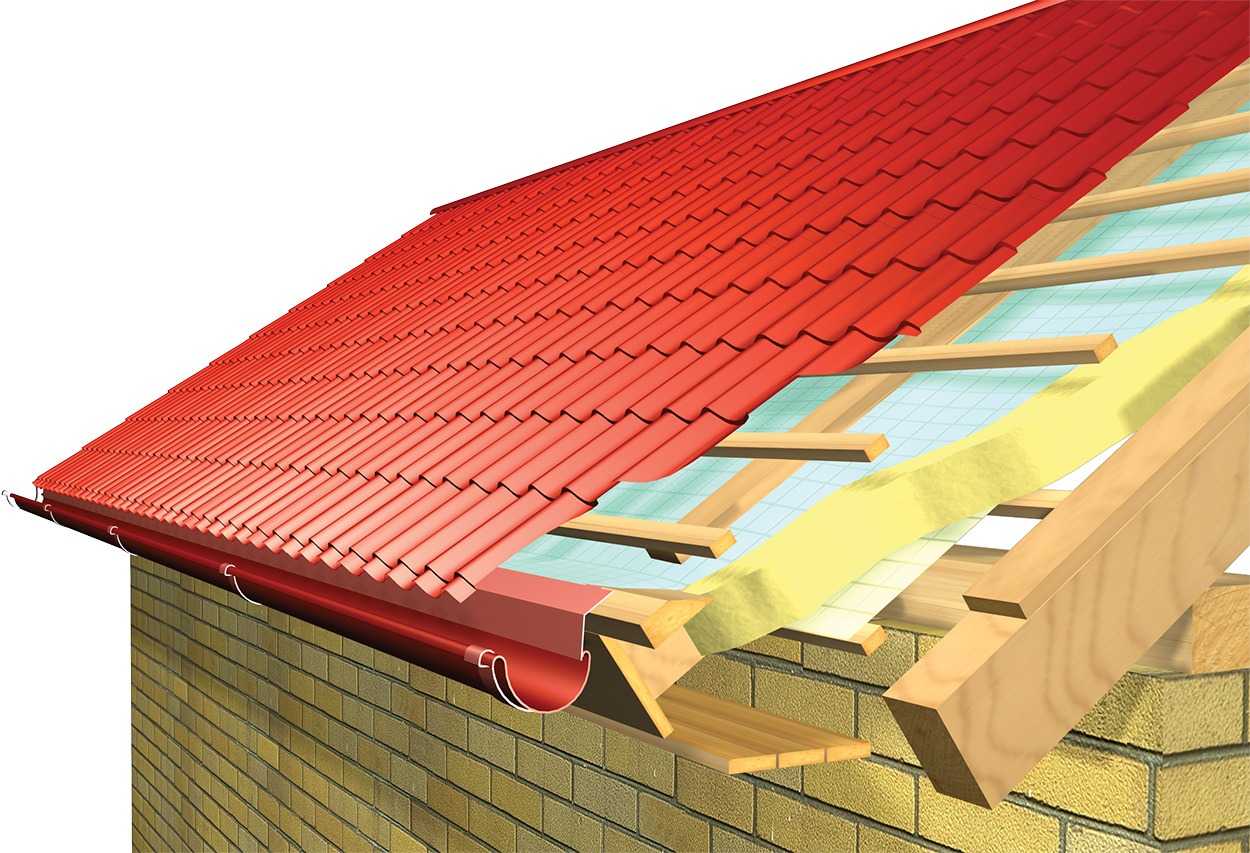

Кровельный пирог мансардной крыши

Укладка гидроизолирующей мембраны

Оклеечная (Технониколь, Гидроизол, Техноэласт, Тэфонд)

Оклеечная изоляция – это многослойные эластичные мембраны, битумная гидроизоляция и полимерные пленки. Крепление любого материала может быть реализовано тремя способами: наплавление при помощи горелки, механическое крепление, наклеивание на битумную мастику. Плюс, на рынке появились самоклеящиеся пленки, которые стали находкой в условиях высокой пожаробезопасности.

Рулонные, оклеечные покрытия способствуют формированию герметичного, водонепроницаемого слоя

Защита выполняется на основе листовых, рулонных, полимерных, битумных, битумно-полимерных материалов:

• оклеечная битумная гидроизоляция – весьма популярный вариант, что обусловлено его общедоступностью и низкой ценой. Ярким представителем материалов такого типа является Гидроизол. Он демонстрирует стойкость к растрескиванию, разрушению, гниению. Основа – стеклоткань, стеклохолст или полиэстер, пропитанный составом битума с пластификаторами. Есть два варианта – двухсторонняя битумная гидроизоляция (с 2-х сторон покрыт легкоплавкой полимерной пленкой), односторонняя (сверху присутствует слой гранитной или минеральной крошки);
• оклеечная (рулонная) битумно-полимерная – тут речь идет о комбинации битума и модифицированных полимерных добавок. Это могут быть эластомеры, пластполимеры, известные как СБС. Добавки работают на улучшение технологических и эксплуатационных характеристик. Готовый слой даже в морозы сохраняет эластичность, противостоит температурным нагрузкам, биологическому воздействию, ультрафиолету. В эту категорию можно отнести довольно качественный материал Техноэласт. Он основан на полиэстере, что очень и очень практично. Это оптимальное решение для фундаментов, отмостки, кровли, бассейнов, мостов, каналов;
• оклеечная полимерная гидроизоляция (пленки и мембраны) – можно сказать, что это своеобразный прорыв, ибо в основе лежат инновационные технологии. Это материалы, основанные на вулканизированной резине, п/э пленки самоклеящиеся, мембраны ТПО, EPDM, LDPE, HDPE. Если говорить о мембранах, то их минимальная толщина предупреждает усадку при сжатии. Весомая прочность, долговечность, удлинение при разрыве отлично работают на наружном бетоне. Поверхность мембран может быть гладкой или рифленой.

Система защиты устраивается в виде соединенных между собой листов. Рулонная гидроизоляция наклеивается на предварительно прогрунтованный бетон (для этого используются клеевые мастики, праймеры) и наплавляется при помощи специального оборудования.

В зависимости от фактических характеристик бетонной конструкции и требований проекта может реализоваться несколько слоев и дополнительные защитные конструкции. Метод часто сочетается с привлечением обмазочной гидроизоляции. Мастики улучшают сцепление рулонов с бетоном, выполняя роль промежуточного слоя.

Сфера применения: гидроизоляция подвалов, фундаментов, объектов инфраструктуры, колодцев, защита кровли.

Преимущества:

• высокая гидроизоляция – при соблюдении технологии монтажа готовый слой может выдерживать сильный напор воды и динамические нагрузки;
• простой монтаж – материалы данного типа укладываются в кратчайшие сроки;
• оклеечной гидроизоляцией удобно перекрывать большие рабочие плоскости, в т.ч. вертикальные;
• обеспечивается стойкость конструкции к внешним воздействиям – помимо защиты от воды можно говорить о защите от ультрафиолета, высоких температур, механического износа;
• высокая прочность.

Недостатки:

• необходимо использование битума, иной раз праймеров и соединения высокой температурой;
• полимерная оклеечная гидроизоляция доступна по высокой стоимости и характеризуется низкой паропроницаемостью.

Рулонной гидроизоляцией возможно изолировать любые вертикальные и горизонтальные поверхности

Технические характеристики

Тип гидроизоляции	Битумно-полимерная	Битумная	Полимерная
Ширина/длина рулона, м	1.0/8.0	1.0/10.00	1.0-2.5/10
Срок службы, лет	Свыше 30	5-10	Свыше 50
Температура эксплуатации, градусы	-30 +85	-30 +80	-5 +80
Вес, кг/м2	5.5	4	—
Площадь в упаковке, м2	—	10	—
База	—	Стеклоткань	—
Наплавляемая сторона	Полимерная пленка	Защитная полимерная пленка	—
Верхняя сторона	Песок	Крупнозернистая посыпка	—

Процесс укладки

Монтаж слоя может быть проведен двумя способами: в первом случае пленка прямо на стропила укладывается полосами, параллельными карнизу, и крепится с легким провисанием между стропилами. Если нужно оставить вентиляционный зазор между металлочерепицей и пленкой, то пленка фиксируется на надстропильную контробрешетку. Также пленка может монтироваться и перпендикулярно относительно карнизной планки. Она здесь укладывается на готовую обрешетку и фиксируется внатяг.

Рассмотрим, как происходит монтаж гидроизоляционного слоя под металлочерепицу на подробном примере.

Подготовительные работы

Шаг 1. Согласно проекту дома возводится стропильная система. В данном случае она изготовлена из дерева, особо нуждающегося в защите от влаги, поэтому вопрос об укладке гидроизоляции не стоит.

Шаг 2. Производится монтаж пароизоляционного слоя. Специальная пленка крепится при помощи строительных скоб по периметру строения под стропилами и непосредственно к ним. Работы производятся во внутренней части крыши. Рулон аккуратно раскатывается и пленка монтируется на предназначенное ей место.

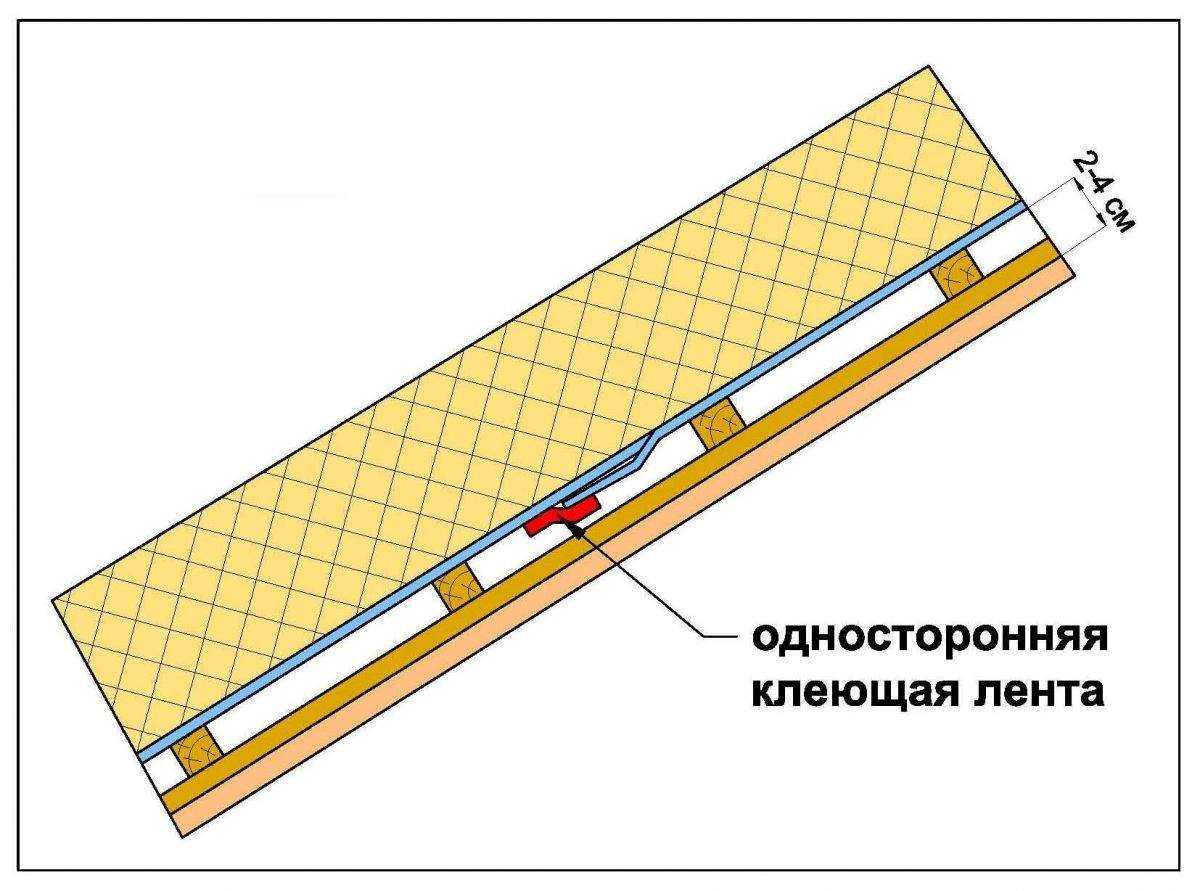

Шаг 3. Отдельные полосы пароизоляции обязательно укладываются с нахлестом друг на друга, при этом все нахлесты, а также места стыка материала со всеми конструкционными элементами кровли (трубами, вентиляцией и т. д.) герметично проклеиваются липкой лентой.

Полосы пароизоляции укладываются внахлест

Стыки проклеиваются липкой лентой

Шаг 4. Поверх пленки к каркасу прибиваются рейки контробрешетки – именно на них будет фиксироваться вся внутренняя отделка чердачного пространства.

Шаг 5. Далее производится укладка теплоизоляционного слоя. Материал нарезается на отрезки нужной ширины – она должна быть равна шагу между отдельными стропилами.

Шаг 6. Теплоизоляция укладывается на пароизоляцию между стропилами. Укладка производится очень плотно для того, чтобы снизить количество мостиков холода. На этом подготовительные работы заканчиваются.

Процесс укладки теплоизоляционного материала

Укладка гидроизоляционного слоя

После проведения всех подготовительных работ осуществляется монтаж гидроизоляционной пленки. В этом случае в качестве материала, защищающего от влаги, применяется мембрана «Текафол Супер».

Шаг 1. Рулон мембраны раскатывается на поверхности утеплителя вдоль карниза крыши

Важно уложить материал правильной стороной, определить которую поможет инструкция по монтажу выбранного вида пленки (обычно материал фиксируется той стороной к кровельному покрытию, где кромочная лента имеет яркий и насыщенный цвет). Пленка укладывается с небольшим провисанием (около 2 см). Эта мера позволит избавиться от чрезмерного натяжения и разрыва материала в случае резкого перепада температур

Эта мера позволит избавиться от чрезмерного натяжения и разрыва материала в случае резкого перепада температур.

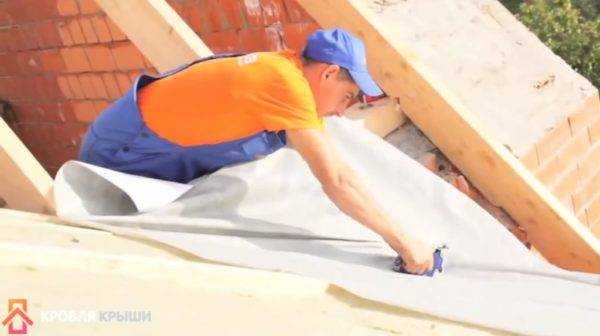

Рулон мембраны раскатывается на поверхности утеплителя

Шаг 2. Пленка фиксируется к деревянным стропилам при помощи строительного степлера. Вместо него можно использовать гвозди с широкой шляпкой.

Пленка фиксируется степлером

Шаг 3. Далее расстилается вторая полоса гидроизоляции. Она укладывается с нахлестом на первую (15 см). Если же угол наклона ската не превышает 30 градусов, то нахлест между отдельными слоями не должен быть менее 25 см. Стыки можно дополнительно проклеить двухсторонней липкой лентой.

Укладка второго рулона

Шаг 4. Производится фиксация второй полосы гидроизоляционной мембраны. Таким образом пленкой закрывается весь теплизоляционный материал. В местах, где располагаются трубы, люки и другие конструктивные элементы, требуется надежно зафиксировать материал

Также важно помнить, что до конька крыши гидроизоляционный слой не доводится – тут должен остаться вентиляционный зазор 5 см. Он будет закрыт коньковой планкой. Шаг 5

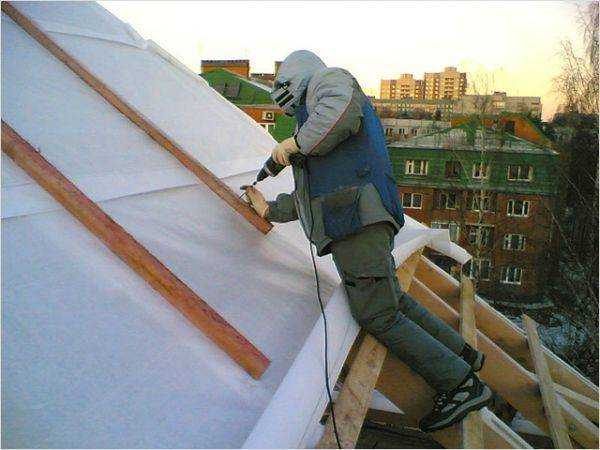

Вдоль стропил прямо через пленку гидроизоляции крепятся при помощи саморезов бруски обрешетки сечением 4х5 см. Они дополнительно зафиксируют пленку на стропилах

Шаг 5. Вдоль стропил прямо через пленку гидроизоляции крепятся при помощи саморезов бруски обрешетки сечением 4х5 см. Они дополнительно зафиксируют пленку на стропилах.

Шаг 6. Поперек брусков обрешетки крепятся брусья контробрешетки с шагом 35 см – он должен соответствовать шагу металлочерепицы. Далее производится непосредственно монтаж самой черепицы.

Стоит помнить, что между черепицей и гидроизоляцией должен соблюдаться зазор 5 см. Иначе не будет обеспечена требуемая циркуляция воздуха. Над утеплителем зазора может не быть, если используется высококачественная диффузная мембрана.

Что такое пароизоляция?

Пароизоляция — это сплошной герметичный слой отсечки теплоизолятора от внутреннего воздуха жилых помещений. Она является одним из компонентов т.н. пирога утепления — многослойной защиты конструкций крыши изнутри от воздействия низких температур и влаги. Воздух в жилых помещениях насыщен парами влаги. При соприкосновении с холодными поверхностями пар конденсируется и оседает в виде капель воды. Если позволить теплому воздуху контактировать с холодным кровельным покрытием, поверхность постоянно будет мокнуть. Вода начнет впитываться в стропила, металлические крепежные детали станут ржаветь. В конце концов все материалы разрушатся и потребуют дорогостоящей замены.

Установка теплоизоляции позволяет отсечь теплый воздух от кровли. Однако, большинство утеплителей имеют рыхлую, волокнистую структуру. Они впитывают влагу, мокнут и теряют свои рабочие качества. Для защиты теплоизолятора от контактов с влажным воздухом устанавливают пароизоляцию.

Зачем нужна дренажная профилированная мембрана при устройстве садовых дорожек

Вода на участке – это всегда риск заболачивания почвы. Если воду правильно не отводить, вы обеспечите скорое загнивание корневых систем плодово-ягодных кустарников и высокую влажность в парниках.

Стандартным решением может служить укладка геотекстиля под основание дорожек

Современные технологии позволяют упростить процесс, отказаться от сложных этапов, обеспечив такой же результат. Дренажная профилированная мембрана берет на себя функции дренажного слоя, а мембрана из геотекстиля уже прикреплена к основанию покрытия. Соответственно, рыть глубокий котлован и использовать дополнительный гравий не нужно.

Монтаж гидроизоляции под металлочерепицу. Гидроизоляция под металлочерепицу: виды и советы по монтажу

При эксплуатации кровельного ковра из металлочерепицы с внутренней стороны покрытия образуется конденсат. И этот процесс от человека не зависит никак. Конденсат будет в любом случае. Правильная укладка гидроизоляции под металлочерепицу поможет препятствовать его образованию. И, как минимум, предотвратит просачивание влаги в кровельный ковёр.

Характеристики гидроизоляционной плёнки

Подкровельная плёнка, из чего бы она ни была выполнена, должна защищать чердачное пространство и теплоизоляционный слой. Другими словами, чтобы под металлочерепицей не начались процессы, которые со временем и её разрушат и окажут пагубное влияние на основу кровли, нужна специальная защита.

Априори свойства гидроизоляции для кровли из металлочерепицы – микроперфорация для обеспечения вентиляции водяных паров. Чтобы достичь этого результата подложка под металлочерепицу должна

• Состоять из нескольких слоев
• Обладать армирующей полиэтиленовой решёткой

Толщина каждого слоя варьируется в зависимости от вида плёнки. При этом помимо отвода влаги, защитная гидроизоляционная плёнка может обладать

• Огнестойкостью
• Защитой к ультрафиолету

Каждый производитель указывает, какие качества присущи его материалу.

Виды гидроизоляционных подложек

В качественной крыше необходимо предусмотреть образование конденсата не только непосредственно под металлочерепицей, но и со стороны утеплителя. Для этого, прежде всего, на плёнку с внутренней стороны наносится антиконденсатный слой и оставляется зазор для вентиляции.

От того, какая крыша: тёплая или холодная зависит образование конденсата. Его интенсивность и объём напрямую связаны с температурой сверху и снизу подложки.

Всего различают три вида плёнок:

Классическая плёнка

Здесь важно соблюдение вентиляции в двух контурах:Между кровельным материалом и гидроизоляцией
Между гидроизоляцией и утеплителем

Мембрана диффузионная. У неё высокая паропроницаемость

Поэтому вентиляционный зазор должен быть только между мембраной и кровельным покрытием
Плёнка антиконденсатная. Здесь основа материала – ворсистый влагопоглощающий слой и для него важна двухконтурная вентиляция

Принято ещё разделение подложек непосредственно от вида кровель. В этом случае учитывается следующее, будет ли кровельный пирог

• Отапливаемым (тёплым)
• Неотапливаемым (холодным)

Подложка и «тёплая» кровля

В случае если крыша отапливается со стороны чердачного помещения (скорее всего, это жилая зона), кровельный пирог сооружается поэтапно и достаточно сложно. Итак, как укладывать гидроизоляцию под металлочерепицу? Монтаж состоит из следующих этапов:

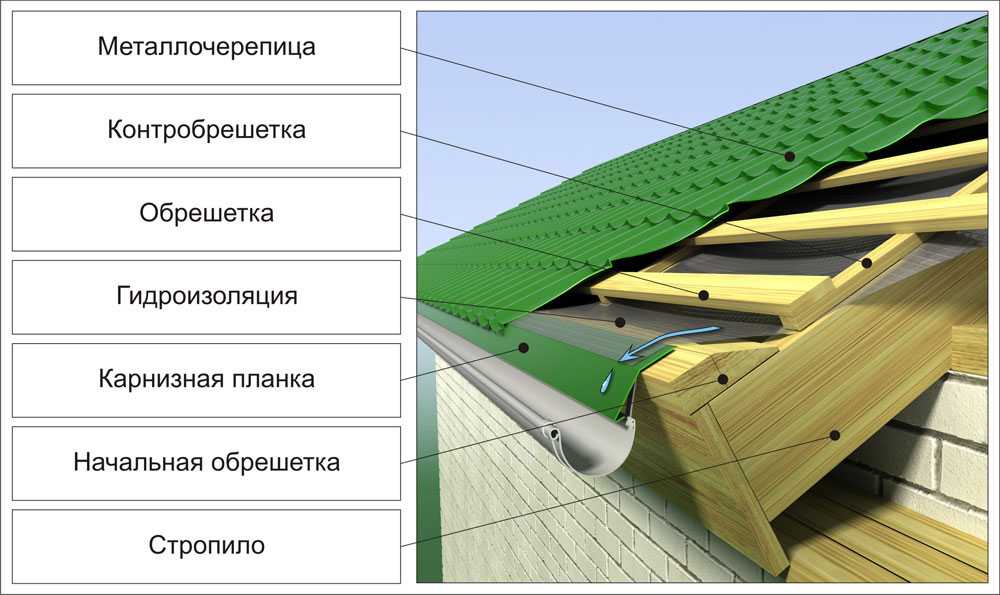

Начальный слой – это обрешётка , а также контробрешётка под металлочерепицу
Гидроизоляция Это важно! Гидроизоляционная подложка для тёплой крыши должна не только защищать кровлю от конденсатных паров (а их будет очень немало в связи с тем, что сразу же под металлочерепицей будет одна температура зимой, а под подложкой на порядок выше), но и обеспечивать выход водяных паров из тёплого чердака. Другими словами, от плёнки требуется ещё и наличие пароизоляционных свойств.

Способы монтажа

Способ установки гидроизоляционных мембран отличается в зависимости от того, где она укладывается — на крыше или на стенах. Но общие этапы монтажа гидроизоляционных мембран заключаются в следующем:

1. Гидроизоляционная мембрана укладывается на специальный утеплитель, который предварительно установлен на крыше и стенах.
2. Мембрана разрезается на куски необходимой длины и крепится на поверхность.
3. Установка мембраны выполняется снизу вверх сверху горизонтальными панелями требуемой длины.
4. Для крепления на деревянных элементах вы можете использовать степлер.
5. Последующие слои мембраны накладывают с обязательным перекрытием приблизительно 10 см.
6. Для закрепления стыков применяется специальная монтажная лента.
7. Следующим этапом является крепление мембраны деревянными блоками и установка наружной оболочки для стен или для кровли.
