Обрешетка под мягкую кровлю и шаг под битумную черепицу

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

27 мм – для шага стропил в 1,5м;
21 мм – для шага стропил в 1,2м;
18 мм – для шага стропил в 0,9м;
12 мм – для шага стропил в 0,6м;
9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

L = h × 2.5;

L – длина самореза или гвоздя;
h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ! Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
от 900 до 1200 мм – толщина доски 23 мм;
от 1200 до 1500 мм – толщина доски 30 мм;
Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

Укладка и закрепление теплоизоляции между стропильными элементами;
На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО! Древесные материалы должны иметь влажность не более 20%

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

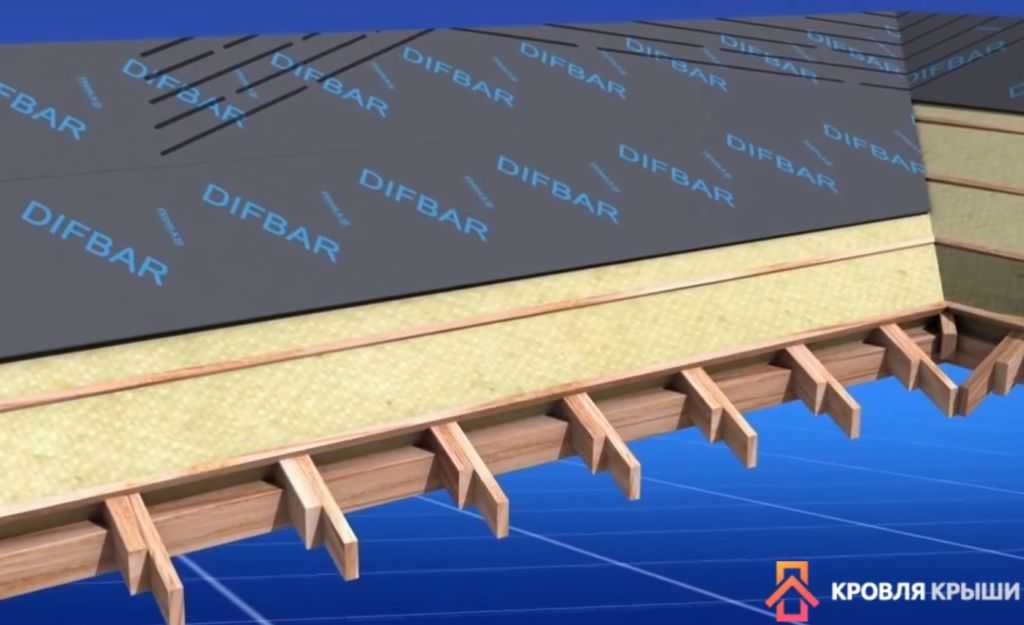

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы

Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит

Укладка осб под мягкую кровлю

Укладка ОСБ без обрешетки

Укладка ОСБ под мягкую кровлю может осуществятся непосредственно на стропила. Но для этого нужно чтобы их шаг был в пределах 50-60 сантиметров, а толщина ОСБ была 12 мм.

Нюансы укладки:

ОСБ укладывается перпендикулярно стропил.
Начало и конец ОСБ должен заканчиваться и соответственно крепится к стропилам.
Листы должны идти в шахматном порядке, чтобы вертикальные швы не попадали в одну линию.

Крепить материал к стропилам нужно гвоздями, и длинна их должна быть в приделах 50 мм, чтобы была возможность при расширениях материалу свободно двигаться. Если гвоздь будет короткий его может просто полностью вытянуть из стропил.

Гвозди советуют использовать винтовые, это позволяет креплению по истечением времени быть более надежным чем с обычным гвоздем.

Также очень важно, чтобы ОСБ ложилось параллельно конька, и строго перпендикулярно стропилам. Если вы объедаетесь на несколько сантиметров, настил этого не простит

У вас конечные края ОСБ будут сильно скошены по отношению деревянного каркаса крыши.

Чтобы этого не произошло натягивайте веревку которая была бы ориентиром для укладки листов и всегда все проверяйте, что бы потом не пришлось все разбирать.

Конечно в некотором случае можно подправить и подрезкой листа, но если подрезать каждый лист работа усложнится в несколько раз.

Основной сложностью при укладке ОСБ на стропила, это их туда подъем. Для такой работы нужен один а то и несколько помощников.

Укладка осб под мягкую кровлю на обрешетку

Выше описанный вариант не использует обрешетку, поэтому укладка ОСБ под мягкую кровлю может быть не очень качественной. Проблема в том что длинные стыки листов фактически лежат в воздухе, а это значит что у вашей крыши эти места будут уязвимы.

И проблема вовсе не в том что эти края может деформировать от перепада температуры. Дело в том что когда на крышу попадает снег он дает очень большую нагрузку на весь материал и слабых мест быть не должно. Небольшой прогиб и в вашей крыше может появится дыра, за короткое время которая приведет в негодность часть крыши.

Чтобы не было таких печальных случаев, многие мастера рекомендуют дополнительно кидать обрешетку из 20 или 25 доски. Укладка таких досок делается так, чтобы длинные края ОСБ попадали на эту обрешетку и крепились на ней. Внутри, под ОСБ также должно проходить еще две доски которые не позволяют листу прогибаться.

Особое внимание при укладке ОСБ на крыше уделите погоде, или защите листов от дождя. При попадании влаги листы разбухают и увеличивают свой объем на 2-3 мм — хоть они и влагостойкие

И если вы будете доделывать крышу сухими листами, у вас будет разница в толщинах. А это все значительно ухудшает качество вашей крыши.

Так как для таких целей обычно используют листы размером 2440×1220 или 2500×1250, то у вас расстояние между пролетами обрешетки будет или 55 — 60 сантиметров, при использовании одной доски под середину ОСБ или 35-40 когда там идут две доски. В первом случае толщина ОСБ-3 должна быть 12 миллиметров, во втором — хватит и 9 мм панели.

Крепится материал на гвозди, прибивается лист по периметру и в середине в один или два ряда. Расстояние между гвоздями в ряду должно быть приблизительно 150 мм.

Незабываем также за стыки, в которых расстояние должно быть от 3 до 5 мм. Это даст возможность листам свободно расширятся при изменениях температур. Если этого не сделать листы начнут давить на друг-друга в местах стыков будут как минимум крошится и деформироваться.

Комбинированная двухслойная обрешетка крыши

Для укладки гибкой черепицы лучше всего подходит комбинированный вариант обрешетки, в котором первый слой состоит из разреженных досок, закрепленных перпендикулярно стропильным ногам, а второй – из щитовых материалов. Такой вид конструкции является стандартным и чаще всего используется при обустройстве неотапливаемого чердака.

Чтобы создать утепленный чердак с гидроизоляцией и утеплителем, потребуется иная схема, несколько более сложная. Сначала вдоль стропил нужно набить контробрешетку, а уже поверх нее будут крепиться все остальные элементы. Давайте разберемся, для чего контробрешетка нужна вообще. Рейки контробрешетки позволяет создать вентиляционный зазор между основной обрешеткой и гидроизоляционным материалом.

Используемые материалы должны соответствовать следующим требованиям:

Для контробрешетки подходят ровные бруски сечением 25х30 или 50х50 мм;
Первый слой обустраивается из досок толщиной 25 мм и шириной от 100 до 140 мм;
Фанера или ОСБ под мягкую черепицу должны иметь толщину от 9 до 12 мм;
Все деревянные элементы должны быть пропитаны антисептиком.

Монтаж комбинированной обрешетки выполняется по следующему алгоритму:

При обустройстве теплой крыши с утеплением и гидроизоляцией нужно установить контробрешетку, которая крепится над стропильными ногами. Помимо создания зазора для вентиляции кровельного пирога, бруски контробрешетки обеспечивают крепление гидроизоляционной пленки. Чтобы создать такую конструкцию, в первую очередь необходимо установить теплоизоляцию и гидроизоляцию, а уже потом приниматься за монтаж обрешетки.
Далее наступает очередь досок первого ряда, которые крепятся к контробрешетке (если она есть) или непосредственно к стропильным ногам. Стандартный шаг крепления нижнего слоя обрешетки – 20-30 см.
В последнюю очередь устанавливается последний ряд обрешетки. Листы выбранного материала укладываются в шахматном порядке с небольшим зазором (2-3 мм). ОСБ или фанера под мягкую черепицу крепится к каждой стропильной ноге с шагом около 30 см. Края элементов тоже должны приходиться на опоры, причем в этих точках шаг крепления нужно уменьшить до 15 см.

Технология монтажа двойной сплошной обрешетки

Ее можно представить в виде двухъярусного сооружения. Первый – доски закрепленные в разбежку. Второй – сплошная площадка из фанеры, OSB или досок. Она является наиболее эффективной, если сравнивать с однослойной. Поэтому ее чаще всего используют во время укладки современных мягких кровельных материалов.

Сборка двойной обрешетки из досок

Основой для укладки мягкой кровли допускается применять только доску. Они используются для крепежа обоих слоев.

К материалам предъявляются следующие требования:

В первом ряду использовать доски толщиной от 25 мм, шириной от 100 до 150 мм. Допускается замена на брус 50х50 и 30х70.
Второй слой формируется из досок толщиной 20-25 мм и шириной от 50 до 70 мм.
Обязательно использование антисептика.

Процесс монтажа происходит в следующем порядке:

1. В параллельной плоскости к коньку фиксируются доски с промежутком от 200 до 300 мм. Главное исключить возможность прогиба досок из 2 уровня.

2. Поверх них под углом в 45 градусов пробивается доска 2 ряда. Также оставляется зазор в 2-3 мм. Работа происходит от конька к карнизу.

Такую конструкцию обычно готовят под рубероид. В случае с современными материалами желателен комбинированный способ.

Изготовление комбинированной двойной обрешетки

В подобной конструкции используется сочетание материалов. В первом слое доска или брус, второй – фанера или OSB.

По традиции собирается она таким образом. Перпендикулярно по отношению к стропилам укладывается доска или брус, в разбежку. Сверху фанера или OSB. Этот способ используется обычно при создании холодного чердака. Утепление и гидроизоляция не производится.

Если же необходимо провести утепление, то нужно применять иной вариант. Он несколько сложнее. Параллельно стропилам укладывается брус контробрешетки. Сверху, уже перпендикулярно им, доски первого уровня. Оканчивается кровельный пирог листовым материалом. Способ отличен от прошлого присутствием контробрешетки. За счет нее обеспечивается зазор для вентиляции между щитовым настилом и пароизоляцией.

К материалам предъявляются следующие требования:

Брус для создания контробрешетки – 25х30 или 50х50 мм.
Доска 2 слоя – толщиной 25 миллиметров, а ширина от 100 до 140 миллиметров.
Листовой материал – 9-12 мм.
Обработка антисептиком.

Последовательность работ:

1. Если есть слой теплоизоляции и гидроизоляции формируется ряд контробрешетки. Сечение указано выше. Они закрепляются поверх стропил, вдоль. Этот ряд необходим не только для создания зазора для вентиляции, но и для закрепления пленки пароизоляции, укладываемую на утеплитель. Если разобрать все на этапы, то выглядеть это будет так. Сначала меж стропил укладывается теплоизоляционный материал. Сверху накрывается пленка пароизоляции, прибивается к брусу контробрешетки. При отсутствии теплоизоляции сразу можно приступать к обустройству обрешетки в разбежку.

2. Доски укладываются на брус контробрешетки или сразу на стропильные перекладины. Поперек. Шаг укладки от 200 до 300 миллиметров.

3. Листовой материал кладется параллельно. Длинная сторона поперек стропил. Обязателен компенсационный шов до 3 мм. Крепление осуществляется к каждой стропильной ноге с интервалом в 30 см. Стыки должны размещаться на опорах. Крепятся стыки с промежутком 15 см.

Подводя итог, можно сказать, что самостоятельно обрешетку для мягкой кровли строить не желательно. Лучше все же обратиться к специалистам, знающих все тонкости. Иначе можно получить множество проблем с кровлей.

Советуем почитать:

Особенности пирога под мягкую кровлю;
Устройство крыши дома;
Стропильная система вальмовой крыши

https://youtube.com/watch?v=CWevWtBG0W0

https://youtube.com/watch?v=kmvFmteu70c

Правила подготовки к укладке

Чтобы уложить гибкую черепицу, подготовьте такие инструменты:

строительный фен;
ножницы, предназначенные для резки металла;
небольшой шпатель;
шуруповерт;
молоток.

Строительный фен

Что же касается материалов, то из них потребуется сама гибкая черепица, саморезы, специальная подкладка (можно использовать рубероид), кровельные гвозди (диаметром 8-12 мм, длиной от 25 до 40 мм; примерный расход гвоздей – 10 кг на 100 м кв. площади), мастика для герметизации стыков, гидро-, паро- и теплоизоляционный материал, а также липкая лента (нужна двухсторонняя).

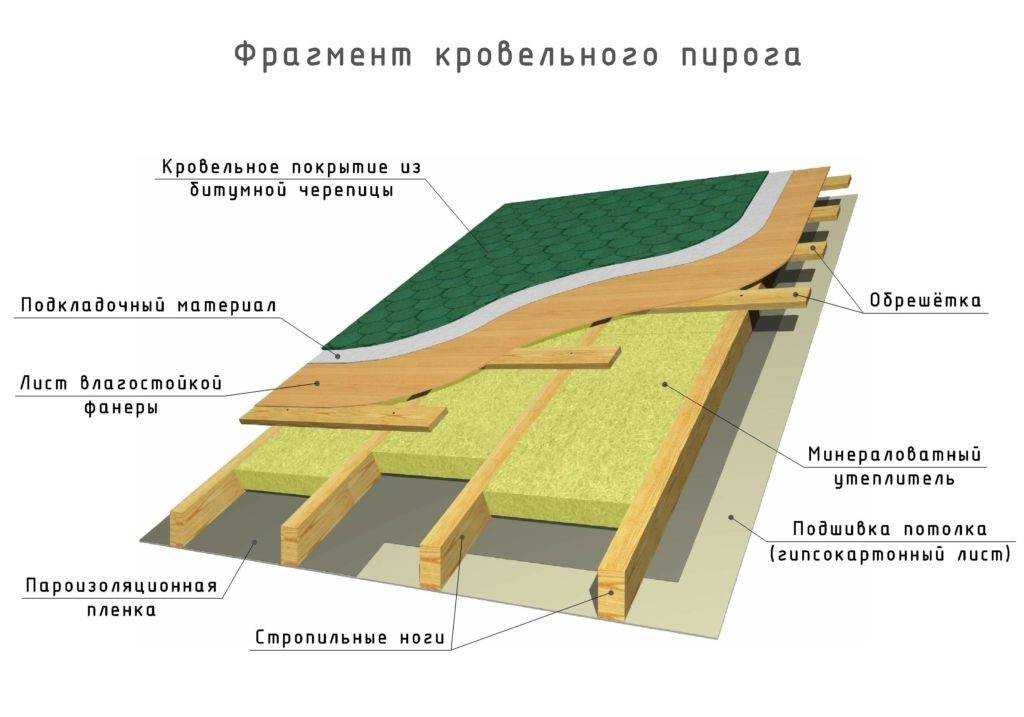

Фрагмент кровельного пирога

Монтаж однослойной сплошной обрешетки

Однослойная обрешетка укладывается непосредственно на стропила, без всяческих дополнительных элементов. Подходит для бюджетного строительства с применением рубероида, без формирования пирога утепления под кровлей.

Вариант #1 – обрешетка из досок

Для сплошного одинарного настила можно использовать шпунтованные доски или тес. Необрезные доски не подходят, так как все их неровности отразятся на поверхности мягкой кровли. И это негативно повлияет на декоративные и влагоизоляционные свойства кровли.

Такая обрешетка – самая простая и состоит из набитых поперек стропил досок.

Требования к доскам для сплошной обрешетки:

Доски должны быть гладкие, без сучков.
Их ширина – 100-140 мм, толщина – 20-37 мм (зависит от шага стропил: до 900 мм – толщина 20 мм, 900 мм – 23 мм, 1200 мм – 30 мм, 1500 мм – 37 мм).
Влажность – не больше 20%. Это обусловлено тем, что сырая древесина рано или поздно начнет рассыхаться, а элементы крепления – выпадать из нее. Кроме того, на сыром основании срок эксплуатации битумных материалов сокращается.
Доски должны быть антисептированы для предотвращения гнилостных процессов, появления жучков-древоточцев и грибкового налета.

Во время монтажа такой обрешетки, доски закрепляют поверх стропил, перпендикулярно им, вдоль конька. Так как доски имеют свойство коробиться, формируя с одной стороны вогнутый лоток, а с другой – выпуклость, обрешетку необходимо стелить лотками наверх. Тогда вода, просочившаяся через кровельный материал, попадет в лоток, проследует по тесине к карнизу и стечет по нему наружу, не попав при этом на чердак.

Монтаж ведут снизу вверх, начиная от свеса. Места стыков досок по длине укладывают на опорах (на стропилах). Гвозди (саморезы) забивают поближе к кромкам, при этом стараясь немного утопить шляпки в древесину. Между соседними досками (по высоте) оставляют еле заметный зазор – около 3 мм. Он служит для нивелирования температурных деформаций древесины, возникающих при подвижках влажности и температуры. При смене условий доски обрешетки будут сжиматься и расширяться, поэтому если закрепить их слишком плотно, вероятно появление неровностей.

Вариант #2 – обрешетка из щитовых материалов

Вместо досок на стропила можно закрепить щитовые материалы – фанеру или ОСП. Они обладают высокой влагостойкостью и гибкостью, необходимыми для долгосрочной службы на кровле.

Использование щитовых материалов позволяет ускорить процесс монтажа обрешетки и получить идеально ровную поверхность-основу для последующей раскладки рулонных материалов или битумной черепицы.

Требования для щитовых материалов:

Высокая влагостойкость. Параметрами, необходимыми для работы во влажных условиях на кровле, обладают далеко не все щитовые материалы. Среди подходящих для кровель можно отметить ОСП-3 (влагостойкая марка ориентировано-стружечных плит) и ФСФ (влагостойкая фанера).
Толщина – 9-27 мм (зависит от шага стропил: если это расстояние составляет до 600 мм, то толщина листа должна быть как минимум 9 мм, если 600 мм – 12 мм, если 900 мм – 18 мм, если 1200 мм – 21 мм, если 1500 мм – 27 мм).
Щиты должны быть пропитаны антисептиком – для защиты от грибковых поражений. Это необходимо, потому что ОСП-3 и ФСФ устойчивы только к кратковременному воздействию влаги и на кровле требуют покрытия гидроизоляционными материалами. Поэтому дополнительной защитой пренебрегать не стоит.

Листы фанеры или ОСП укладывают на стропила длинной стороной параллельно коньку. При этом стыковочные швы соседних рядов не должны совпадать. Листы монтируют в шахматном порядке, вразбежку.

Между соседними листами оставляют зазор в 2 мм, чтобы при наборе влаги не происходило их вспучивание. Если монтаж выполняется в холодный период, зазор увеличивают до 3 мм для компенсации расширения нагревающихся листов летом.

Фиксируют щиты элементами крепления (саморезами или ершеными гвоздями) на каждой стропилине – с шагом 30 см, в местах соединения торцов – с шагом 15 см, по краям – с шагом 10 см.

Подготовка обрешетки

В нашем случае сплошная обрешетка из плиты ОСП толщиной всего 9 мм, для повышения несущей способности пришлось уменьшать шаг обрешетки. Если в дальнейшем планируется утепление крыши изнутри, то надо обязательно установить ветрозащиту и предусмотреть продухи для естественной вентиляции. Подготовьте материалы и инструменты, перемешайте гонты черепицы из различных пачек.

Страховка для работы по укладке черепицы

Плиты нужно прибывать вразброс, это увеличивает устойчивость стропильной системы. Для фиксации можно использовать обыкновенные гвозди (быстро, прочно и дешево) или саморезы (долго, дорого, но модно).

ОСП-3. Плиты осматривают перед монтажом

Необязательно фиксировать плиты при помощи метизов из нержавеющих сплавов, на них не воздействуют атмосферные осадки. Длина гвоздей должна быть минимум на 2/3 превышать толщину скрепляемых материалов.

Крепление плит

Между плитами рекомендуется делать зазоры в несколько миллиметров, они должны компенсировать линейные расширения.

Между плитами оставляют зазор 3 мм

Но это утверждение очень спорное. Во-первых, плита, прочно прибитая большим количеством гвоздей, и так не сможет свободно расширяться, для этого она должна вырвать метизы. Во-вторых, она защищена подкладкой и гибкой черепицей, что почти полностью исключает прямой контакт с водой. В-третьих, если и появится какая-то протечка, то она имеет локальный характер и не может намочить всю плиту. Вывод – специально никаких зазоров выдерживать нет необходимости. Они есть – отлично, нет – не проблема. Если по технологическим причинам на некоторых участках плиты нужно плотно прижать – прижимайте. Если надо немного раздвинуть в стороны – пусть остаются щели.

Держатели желобов крепят к обрешетке в распилы плит ОСП-3

Сплошная обрешетка

Неопытные строители не знают, как на практике связать зависимость толщины плиты и шага обрешетки. Сделать это просто. Положите на стропильные ноги две рейки на расстоянии примерно 50 см, сверху плиту ОСП. С максимальным усилием нажимайте на нее рукой, если поверхность прогибается, то уменьшайте шаг обрешетки, если нет, то можно его увеличивать. Нет надобности делать долгие и сложные расчеты, параметры определяются всего за несколько минут.

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Конструкция мягкой кровли
