SIP панели – что это такое
SIP панели – это один из современных многослойных материалов, который используют при строительстве жилых домов. Их эксплуатационные свойства обусловлены особой структурой, способом изготовления.

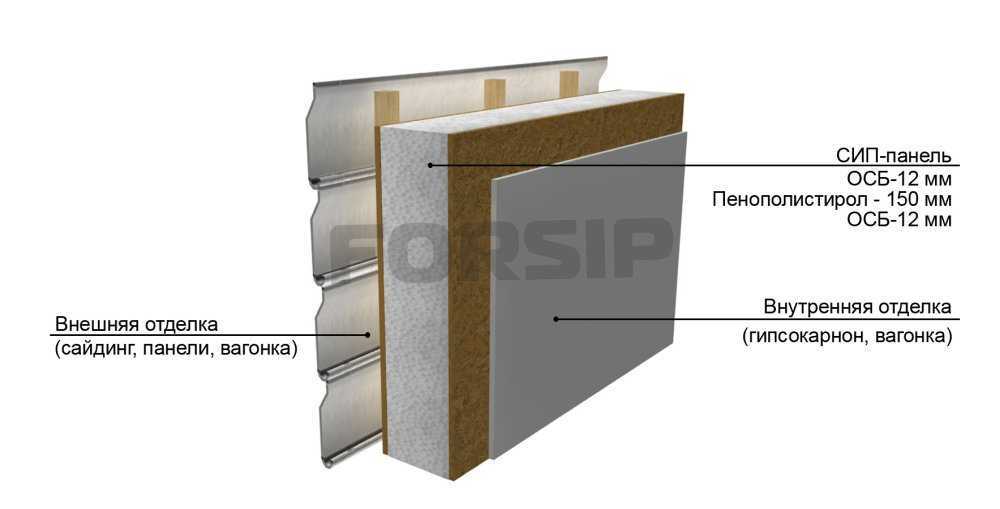

Трехслойная структура СИП
SIP – это строительные трехслойные панели, которые изготавливают методом прессования. В результате материал получается практически цельным. Первый слой – ориентированно-стружечная плита (ОСП), второй – пенополистирол, третий – еще одна ОСП.
Ориентированно-стружечные плиты делают из нескольких слоев древесной стружки, которые связаны между собой синтетическими смолами. Их прессуют при высокой температуре и давлении. В каждом слое направление стружки различно, что придает готовому листу высокую прочность.
Обратите внимание: чем больше количество стружечных слоев и лучше клеевой состав, тем выше показатели влагостойкости, прочности ОСП
Ориентированно-стружечные плиты имеют стабильные размеры, обеспечивают прекрасную шумо- и теплоизоляцию, устойчивы к перепадам температур, просты в монтаже.
Пенополистирол состоит из отдельных микропористых гранул, внутри которых пустоты. Они обусловливают легкость этого утеплителя, его хорошие звукоизоляционные свойства. Пенополистирол не выделяет в воздух токсические вещества, морозостоек, устойчив к образованию плесени.
Достоинства этих двух материалов во многом определяют преимущества строительства из СИП панелей.
Сэндвич-панели и SIP панели – в чем отличия
Сразу стоит оговориться, что по своей сути SIP – это разновидность сэндвич-панелей. Для нее характерны: связка ОСП и пенополистирола, определенный набор эксплуатационных качеств.
Сэндвич-панели бывают и другими:
- обшивка: оцинкованная сталь с полимерным покрытием, жесткие ПВХ-листы, гипсокартон, ДСП, фанера;
- теплоизоляция: минеральная вата, стекловолокно, пенополиуретан.
Общая приставка “сэндвич” означает лишь многослойность материала.
От других сэндвич-панелей СИП также отличает технология изготовления. Плотно спрессованные в монолитные листы они превосходят аналоги из других материалов. А вот большинство сэндвич-панелей без особого труда можно разобрать на слои.
Что касается несущей способности, то SIP могут быть конструктивными элементами дома, нести вертикальную нагрузку от перекрытий, крыши и др. Сэндвич-панели больше подходят для внутренних перегородок, дополнительного утепления наружных стен.
Достоинства и недостатки материала
Обустроенные дома из СИП панелей отличаются высоким уровнем теплосбережения. Они могут быть почти в 1,5 раза теплее, чем аналогичные строения, выполненные по стандартной каркасной технологии. Это позволяет снизить расходы на электроэнергию, отопление.
Внутри строения формируется благоприятный микроклимат. В период холодов воздух в комнатах быстро нагревается, но долго остывает.
Для возведения теплой “коробки” дома понадобится буквально 10-14 дней независимо от времени года. А по окончании работ можно сразу приступить к отделке, так как стены практически не дают усадку.
Также теплоизолированным панелям в большинстве случаев не нужна дополнительная паро- и ветрозащита.
К их недостаткам относят: высокую стоимость при использовании качественного OSB, горючесть древесины и эффект “термоса”. Последний подразумевает необходимость установки принудительной вентиляции в условиях практически замкнутого теплового контура.

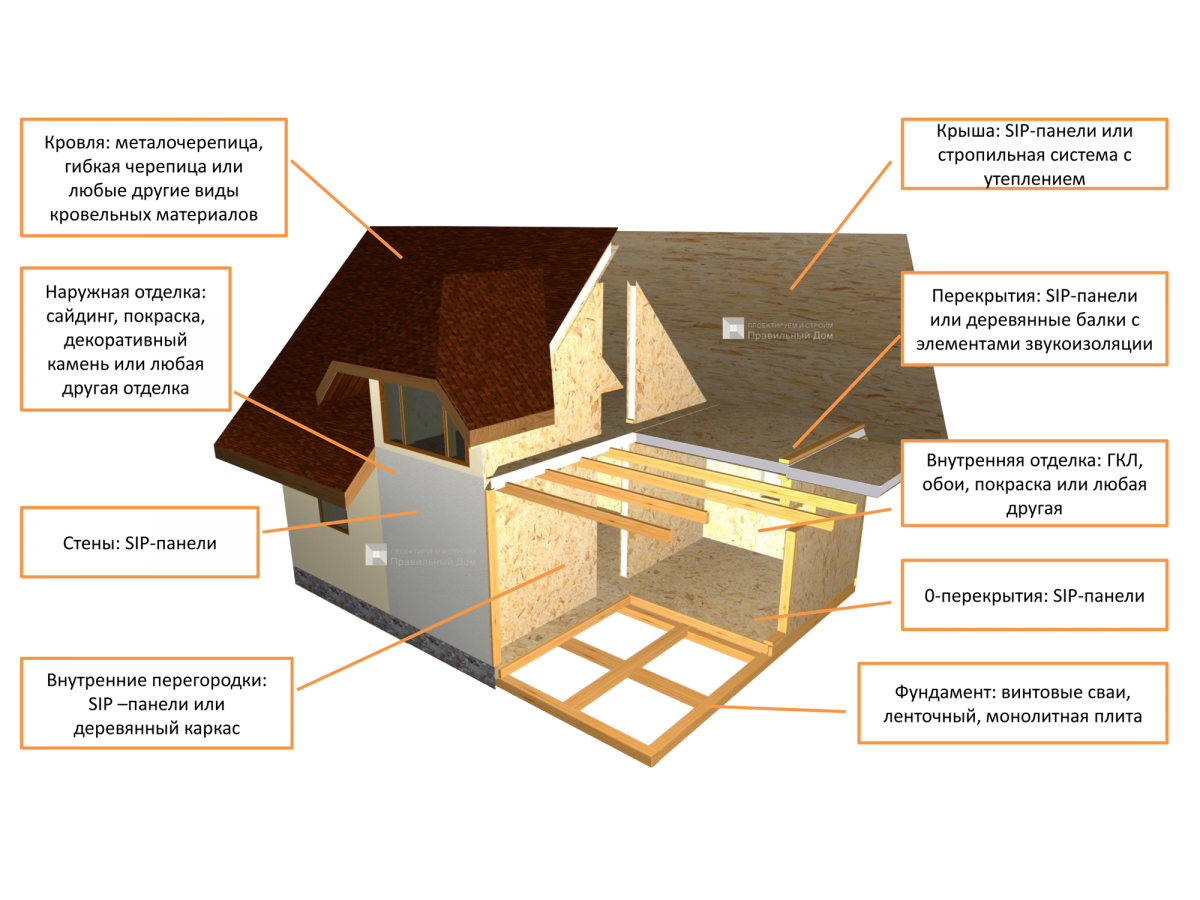

Что представляется собой дом из СИП
Мы разберем основные преимущества, которые имеют дома из СИП, а затем затронем и недостатки. Оговорюсь сразу — анализ строится на качественных вариантах конструкций, дешевые подделки под СИП мы в расчет не берем, так как они не соответствуют даже минимальным требованиям безопасности и долговечности.
После отделки вы не отличите такой дом от других вариантов

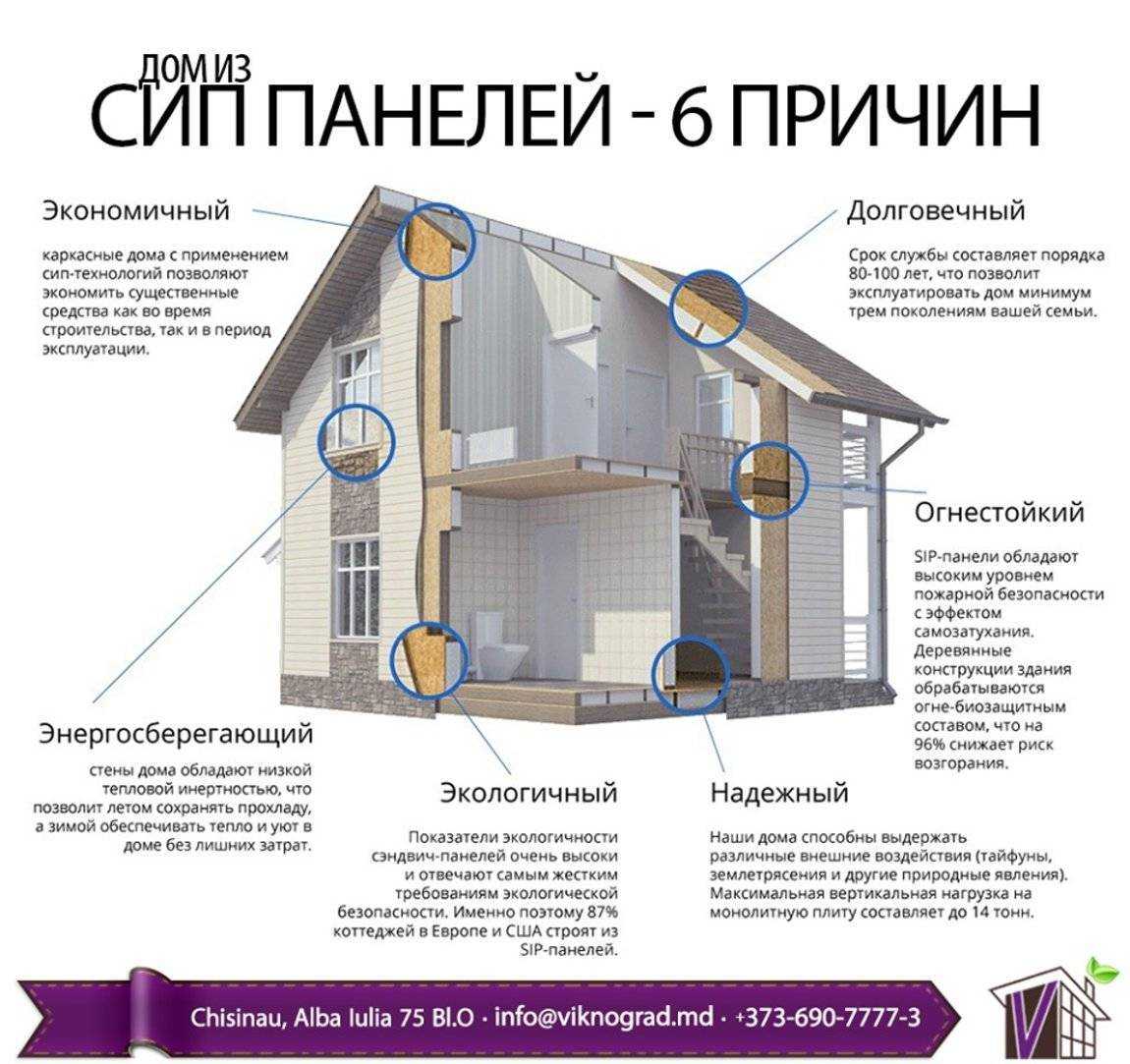

Преимущества
Достоинств у рассматриваемого нами типа строений много:
Иллюстрация Описание
Высокие показатели надежности. На фото показана структура СИП-панели, она состоит из двух плит ОСП снаружи и изнутри и наполнителя из пенополистирола. Он обеспечивает отличные показатели теплоизоляции и заполняет внутреннюю полость полностью. В итоге получаются очень прочные и при этом достаточно легкие элементы, из которых можно строить и дачные домики, и дома для постоянного проживания.
Высокие теплоизоляционные характеристики. Чтобы не давать вам много скучных цифр, на фото показано сравнение толщины разных материалов при одинаковом показателе теплопроводности. Как видите, всего 160 мм СИП-панели сопоставимы с более чем полуметром древесины. Такие дома в полтора раза теплее, чем каркасные сооружения, утепленные минватой, это также следует учитывать.
Высокая скорость строительства. Домокомплект изготавливается на заводе и привозится на объект маркированным. Вам остается только собрать все элементы по принципу конструктора. Как показывается практика, на возведение строения уходит от одной до четырех недель. Это намного быстрее, чем любая классическая технология, будь то брус, блоки или кирпич. Чаще всего делается так: пока изготавливается домокомплект, вы делаете фундамент и подводите коммуникации, чтобы сэкономить время в дальнейшем.
Возможность реализовать проект любой степени сложности
Это очень важное преимущество, ведь вы можете воплотить в жизнь практически любую задумку. Производитель предоставит вам готовые проекты, а если вы не найдете ничего подходящего, то специально для вас разработают индивидуальное решение, учитывающее все ваши пожелания и предпочтения
Простота сооружения
Строительство можно производить и своими руками. Панели весят немного, и с 1-2 помощниками собрать одноэтажный дом не составит труда. Этот фактор позволяет сэкономить большие средства на строительной технике. Да и фундамент под такой дом сделать намного проще, ведь на него будет оказываться небольшая нагрузка в сравнении с другими вариантами.
Простота отделки. Если рассматривать строение изнутри, то на идеально ровную поверхность можно сразу крепить гипсокартон или клеить керамическую плитку. Никакая предварительная подготовка не требуется, максимум, что придется сделать – нанести грунт. Наружная отделка домов из СИП-панелей может производиться разными способами: от оштукатуривания и шпаклевки до обшивки сайдингом или любым другим материалом.
Разумная стоимость. Цена домокомплекта площадью примерно 100 квадратных метров составляет от 700 тысяч до полутора миллионов в зависимости от сложности конструкции и толщины панелей. Что касается дачных домиков, то они обойдутся еще дешевле, вариант на 30 квадратов стоит 300-400 тысяч рублей.
Недостатки домов из СИП
Есть у этого варианта и минусы, их тоже нужно разобрать:
- Горючесть. Хотя плиту ОСП и пенополистирол нельзя отнести к легковоспламеняющимся материалам, при высокой температуре они могут загореться. Но этот минус присущ всем вариантам из дерева, будь то СИП, каркасник, бревно или брус. При соблюдении элементарных правил пожарной безопасности можно не волноваться;
- Требовательность к сборке. Если при монтаже элементы были соединены некачественно, то через щели в дом будет проникать холод, а со временем из-за влаги в стыках может начать образовываться грибок. Именно поэтому рекомендуется покупать готовые плиты, а не резать их на месте, и все щели при их наличии сразу же заполнять монтажной пеной. Хорошая наружная отделка создаст дополнительный барьер для влаги и холода, поэтому она также должна быть надежной;
Чем точнее подгоняются панели друг к другу — тем надежнее получается дом
- Невысокие показатели звукоизоляции. При всех своих плюсах СИП-панели хорошо проводят звук, поэтому если вы строите дом недалеко от источников шума, то лучше дополнительно звукоизолировать его. Если дом двухэтажный, то перекрытие второго этажа тоже лучше дополнительно изолировать;
- Необходимость устройства системы вентиляции. В таких строениях вентиляция обязательна, так как стены не пропускают воздух. Заранее предусмотрите все коммуникации, чтобы потом не пришлось портить готовые перекрытия.
В доме из СИП следует заранее продумать систему вентиляции
Виды и характеристики панели
Существуют разные виды сип панелей. Начнём с размеров:
- Длина – 2500 миллиметра либо 2800, намного реже используются 3000 миллиметров либо 6000;
- Ширина – 625 миллиметров и 600, чаще всего применяются для перекрытий, кровли, а также 1250 миллиметров и 1200 – используются для стен.
Толщина изделий варьируется от 118 до 224 миллиметров.
Также материал отличается исходя из утеплителя:
- Пенополиуретан;
- Базальтовая минвата;
- Пенополистирол.
При выборе того или иного варианта стоит учитывать все преимущества и недостатки теплоизолятора. Что касается стоимости, наиболее доступными считаются сип панели с последним утеплителем. Хотя он наиболее горючий.
В отличии от предыдущего варианта, минвата не содержит в своём составе формальдегида и относится к классу “НГ”. Но она более тяжёлая по своей массе. Поэтому конструкции с такими стенами потребуется более серьёзный фундамент.
Что касается пенополиуретана он считается более долговечным и отличается низкой теплопроводностью. К тому же, минвата способна накапливать влагу. Классикой принято считать пенополистирол.
Если говорить об основных характеристиках материала, он прочный, имеет небольшой вес, экологичен и обладает отличной теплопроводностью.
Таблица размеров панелей
| Вид
SIP-Панель |
Толщина ППС
мм |
Толщина OSBмм | Толщина
мм |
Длина
мм |
Ширина
мм |
Масса
кг |
|---|---|---|---|---|---|---|
| 2500*1250*118 | 100 | 9 | 118 | 2500 | 1250 | 42 |
| 2500*1250*124 | 100 | 12 | 124 | 2500 | 1250 | 53 |
| 2800*1250*124 | 100 | 12 | 124 | 2800 | 1250 | 60 |
| 2500*1250*174 | 150 | 9 | 168 | 2500 | 1250 | 45 |
| 2500*1250*174 | 150 | 12 | 174 | 2500 | 1250 | 56 |
| 2800*1250*174 | 150 | 12 | 174 | 2800 | 1250 | 63 |
| 2500*1250*218 | 200 | 9 | 218 | 2500 | 1250 | 48 |
| 2500*1250*224 | 200 | 12 | 224 | 2500 | 1250 | 59 |
| 2800*1250*224 | 200 | 12 | 224 | 2800 | 1250 | 66 |
Таблица характеристик панелей
| Характеристики | Значение | Комментарий |
|---|---|---|
| Прочность | 1,5 кгс/см² — 1,8 кгс/см² | SIP-панель может выдержать нагрузку до десяти тонн, а также поперечную – две тонны на 1 м². |
| Вес | 25 кг/м³ /35 кг/м³ / 50 кг/м³ | Вспененный полистирол |
| Теплопроводность | пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С) | – |
| Нарушение геометрии | Нет | Плита ОСП не подвергается деформации, несмотря на температурные перепады, влияние влаги, так как состоит из щепы. Внутреннее напряжение убирается за счёт лущения бревна, которое устраняет взаимосвязь древесных волокон. |
| Подверженность болезням | Нет | В составе плиты ОСП есть эмульсия воска, защищающая от грибка, возникновения плесени и насекомых. |
| Усадка | Нет | После завершения стройки можно приступать к отделке, как внутренней, так и внешней. |
| Водопоглощение | ПСБ 0,5%-2,1% OSB3%-12% | За сутки |
| Огнестойкость | Третья степень огнестойкости | Способен сдерживать огонь на протяжении часа. |
| Звукопоглощение | 44 Дб, если толщина панели составляет 148 мм, 56 Дб — при 188 мм. | В пример берётся полистирола, вес которого 25 кг/м³. |
| Максимальная этажность строения | Два этажа и возможна достройка мансарды |
Характеристики сип панелей
Панели для обустройства внешних несущих конструкций подбираются с учетом региональных температурных показателей: чем холоднее зимой, тем толще должна быть стена
Стандартными размерами, как уже сказано, являются листы параметры которых: высота 2,5 метра, ширина 0,62-1,5 метра. Именно из элементов данных градаций просто и быстро собирается любая конструкция. Что касается толщины сип панелей, то допускается вариабельность показателей:
- для внешних стен 150-200 мм;
- для внутренних перегородок 50-70 мм;
- для крыш и перекрытий 100-200 мм.
Панели для обустройства внешних несущих конструкций подбираются с учетом региональных температурных показателей: чем холоднее зимой, тем толще должна быть стена. Исследования и опыты показали, что при ширине пенополистирола в 100 мм, сопротивление плитного элемента теплоотдаче составляет 2,7-2,8 Вт/ мС, что является нормой по СНиП. Увеличение показателя толщины повышает число сопротивления. Для примера, кирпичная стена с утеплителем в 400 мм (минвата) выдает показатель сопротивления в 2 Вт/мС, что значительно ниже сип-элемента стандартного размера.
Продукция с сечением в 224 мм превосходна и по другим параметрам:
- Шумоизоляция 75 дБ, что превышает все известные показатели популярных строительных материалов.
- Поперечное давление панели в 1,5 м составляет 150-250кг/метр.
- Продольное давление 8-10 тонн. Для примера можно представить трехэтажный дом из камня, первый этаж которого выполнен сип панелями – плиты идеально выдерживают даже такую нагрузку.
- Энергосбережение. Потеря тепла составляет 0,035-0,042 Вт/м2. Для примера: плитный элемент толщины 1664-170 мм способен заменить кирпичную стену, размер которой 2,3 м или бетонную с показателем 4,5 м (толщина).
- Фундамент. Для строительства дома из панелей подходит свайный, ленточный мелкозаглубленный фундамент, а все потому, что плита имеет малую массу.
Недостатки сип панелей
Естественно, минусы зданий из сип панелей также присутствуют. Их следует учитывать, отдавая предпочтение этому стройматериалу. Зная подобные аспекты можно попытаться их устранить и продлить срок эксплуатации конструкции. Рассмотрим их более подробно.

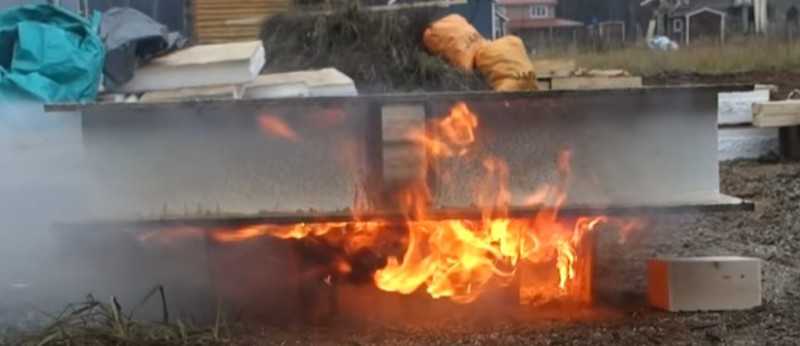

Пожароопасность
К минусам снип панели стоит отнести горючесть. Несмотря на то, что в сравнении с древесиной данный материал более устойчив к огню, он всё равно горит
Поэтому, при возведении сооружения необходимо особое внимание уделить проводке, грамотно подобрав место для установки выключателей, розеток. Не помешает дополнительная защита, в качестве специального вещества или обшивки стен негорючими стройматериалами
Сквозняки
Устройство сип панелей необходимо выполнять по соответствующей технологии. В противном случае, во время эксплуатации материал будет постепенно усыхать, что приведёт к уменьшению его размеров. Как результат – между плитами появятся щели, образуются сквозняки.
Недолговечность
Рассматривая дом из сип панелей плюсы минусы стоит помнить, что производитель заверяет – конструкции из такого материала служат около 75 лет. Но как утверждает изготовитель монтажной пены, панели способны прослужить всего двадцать лет. Поэтому, по окончанию этого срока, скорее всего, понадобятся ремонтные работы.
Грызуны и биологические угрозы
Конструкция сип панелей может подвергаться повреждениям со стороны грызунов. Поэтому при возведении здания необходимо учесть стыки, отсутствие малейших щелей, через которые и могут проникнуть грызуны. Что касается вредности со стороны биологической угрозы, то она может возникнуть лишь со стороны клеящих составов, присутствующих в ОСП, а также пластике, который есть в утеплителе.
Звукоизоляция
Минус панелей состоит и в звукоизоляции. Допустим, такой материал, толщина которого 174 миллиметра снижает интенсивность шума лишь на 40 дБ. Данные показатели близки к тем, что присутствуют у перегородок в полкирпича. Так что в строениях из сип панелей понадобятся дополнительные меры для того, чтобы усилить звукоизоляцию.
Вентиляция
Рассматривая минусы дома возведённого из сип панелей стоит отметить герметичность. Если вы выбрали панель, а точнее сип плиты для конструкции стоит вовремя позаботиться о вентиляции. Так как со временем влажность в помещении постепенно повыситься, это поспособствует появлению плесени, грибка.
Экология
Сам материалы, с которого изготавливаются плиты ОСП выделяет пары формальдегида, пенополистирол также может вредить экологии. Существует несколько классов панелей. Поэтому для строений, где предполагается постоянное место жительства лучше выбирать СИП, которые относятся к классу Е1 или Е05.
Отделка
Сип панельные готовые дома нуждаются в отделке. Так как плиты подвергаются механическому влиянию. И если их поцарапать они со временем потеряют свой изначальный внешний вид. Поэтому лучше не откладывать облицовочный процесс, а сделать его сразу.
Оценив все плюсы и минусы применения таких изделий, стоит отметить, что данный материал всё же актуален во многих ситуациях. Но всё же стоит учесть многие нюансы при возведении подобных конструкций.
Сип панели из ОСП и минеральной ваты
Данный вид сип панели построен по такому же сэндвич принципу, только пенополистирол заменен минеральной ватой, которая выполняет роль утеплителя. В таком варианте сендвич панели есть как положительные так и отрицательный стороны. Положительные стороны заключаются в том, что минеральная вата паропроницаема и является дышащим материалом, который так же отлично сохраняет тепло внутри помещения, в отличие от пенополистирола который полностью паронепроницаем.
Отрицательные стороны сип-панели из ОСП и минеральной ваты:
– из-за специфической ворсистой структуры минваты и нпрочность соединения ОСП плиты и минеральной ваты вызывает сомнения, то есть утеплитель дает усадку и оседает со временем внизу- у основания плиты;
– из-за слабой жесткости минеральной ваты, сама конструкция сип-панели не имеет приемлемых свойств прочности
Это стандартный конструктив сип панели с минеральной ватой и был создан и используется в Российской Федерации.
фрагмент сип панели с минеральной ватой
Технология имеет правой на жизнь, поскольку сохранить свойства пенополистирола и при этом не утратить дышащий эффект минваты есть смысл, потому этот вид сип панели дорабатывается и применяется в строительстве, перечисленные выше недостатки устраняются изменениями состава и покрытия составляющих плиты.
Один из примеров – это уже повсеместно используемая сип панель где в качестве утеплителя используется так же минеральная вата, а в качестве плит – магнетизированные плиты.
СМЛ сип панели
Свойства СМЛ СИП панели:
-минеральная вата имеет уже более плотную структуру, а может быть и уплотнена за счет комбинации с другими более прочными утеплителями, но является уже менне дышащей, но все же паропроницаемой :
-абсолютная негорючесть
– влагоустойчивость, при нахождении в воде до 100 суток, свойства и характеристики материала остаются неизменными, это стало известно в результате тестирования;
– экологическая безопасность, также малая масса;
– звукоизоляция лучше чем у стандартной сип панели с пенополистиролом;
– площадь приклеивания слоя утеплителя и плиты внутри структуры 100%, в сравнении с стандартной ОСП плитой где площадь приклеивания максимум до 35%.
– таким стенам не нужна дополнительная отделка, например штукатуркой или гипсокартоном. Можно работать сразу с поверхностью панели;
– большинство производителей в конструктивах СМЛ СИП панелей закладывают кабельные каналы;
– эстетичный внешний вид СМЛ панели, они белого цвета и создают внешнее впечатления каменного дома.
Выше были описаны свойства уже доработанной сип панели, где в качестве утеплителя используется минеральная вата. При выборе материала для строительство следует отличать обычную сип-панель с минеральной ватой и доработанные модификации, что бы вдальнейшем не столкнутся отрицательным качествами панели.
Бытовка из сип панелей.
Дачная или строительная бытовка имеет, как правило, небольшие размеры, поэтому не нуждается в каком-то крепком и серьёзном фундаменте. Достаточно выровнять поверхность грунта и создать опорные столбики из кирпича, бывших в употреблении железобетонных изделий или даже шин (их надо изнутри утеплить).
Каркас можно собрать не из бруса, а из брусков или жесткого гипсокартонного профиля. Стропильную систему наиболее рационально возводить односкатного типа. Учитывая, что строительство из сип панелей проходит как сборка конструктора, данный материал отлично подходит для возведения временных и второстепенных конструкций (таких, как бытовки).
Технология монтажа дома из СИП-панелей
Сборка дома из СИП панелей
Начинается строительство СИП-дома своими руками со сборки основания, расположенного на фундаменте. Зачастую используется конструкция из деревянного бруса. Технология сборки предполагает формирование обвязки периметра будущего строения и продольной установки промежуточных перекладин с опорой на стойки фундамента.
Соединение СИП-панелей
Вставьте брус или термошпонку для соединения панелей и зафиксируйте саморезами, которые закручиваются через ОСБ в тело деревянной шпонки. Рекомендуется сначала прихватить плиты «жёлтыми» саморезами по дереву 40-50 мм. Затем пробить стыки гвоздями 50-65 мм, придерживаясь шага 10-15 см.
Во избежание рисков получения негерметичного дома перед сборкой любого узла наносите на плиту монтажную пену. Средство заполнит щели, способствуя созданию эффекта термоса.
Первое перекрытие
Многоэтажный дом из СИП панелей
Первое перекрытие – это пол, который не требует дополнительного утепления. Соберите СИП-панели 224х625 мм. Такая ширина балок, расположенных с шагом ~60 см, позволяет выдержать нагрузку конструкции.
При монтаже перекрытий плиты укладывайте по технологии кирпичей в кладке, т. е. придерживайтесь несовпадения швов, чтобы их не коробило от повышенной влажности. Для защиты нижней панели из ОСБ от влаги каждую плиту обработайте битумной мастикой или аналогичным составом.
Поэтапное соединение SIP-панелей:
- Между пластинами уложите монтажный брус и зафиксируйте по краям обвязки длинными гвоздями. Закрепите саморезами.
- Боковые срезы плит на всех перекрытиях закройте обрезной доской. На торец нанесите монтажную пену по технологии «змейка». Приставьте доску и зафиксируйте её через ОСБ в торец саморезами.
- По периметру сэндвича сверху установите стартовую доску, которая станет опорой для СИП-панелей. Расположите их по периметру тех участков, где планируются межкомнатные перегородки.
- Закрепите венцовые доски гвоздями насквозь к оголовкам свай. Под шпильки сделайте отверстия, в которые они будут загоняться, а затем стягиваться болтами.
Возведение стен
Для ообустройства перекрытия используют сэндвич панель другой маркировки
Установку стен начинайте с любого угла. Нанесите на доску или торец сэндвича монтажную пену. Возьмите панель, переверните выемкой вниз и «наденьте» на установленную стартовую доску. Выровняйте плиту по вертикали и зафиксируйте с двух сторон саморезами, придерживаясь шага 10-15 см.
Нанесите монтажную пену на боковую поверхность установленной пластины. Установите вторую плиту под углом 90°, к которой прикреплён торцевой брусок, толщиной равной глубине паза. Закрепите эту панель к обвязочной стартовой доске по аналогии с первой плитой. Угол скрепите саморезами – длину подбирайте такой, чтобы он прошёл сквозь пластину и закладную доску. Крепёж проводится с шагом 40-50 см.
Сборка стен из СИП-панелей осуществляется по аналогичному принципу – действуйте пошагово: между плитами устанавливается брус, к нему и к нижней обвязке фиксируется следующая пластина. Усилить оконные и дверные проёмы можно путём установки перфорированных уголков из металла. Деталь хоть и необязательная, но придаёт конструкции дополнительную устойчивость.
Перегородки
Возведение перегородок проводится по аналогичной схеме: зафиксируйте венцовую доску, на неё установите блоки. Толщина межкомнатных стен может быть, как у наружных стен, или тоньше. Для повышения звукоизоляции используйте материалы для внутренней отделки. Снизить нагрузку на бюджет можно за счёт применения каркасных перегородок. Но в этом случае сначала монтируется каркас, а обшивка проводится после установки крыши.
Крыша
Крыша из СИП панелей не нуждается в установке стропильной системы
Рекомендуется построить крышу также из СИП-панелей. В этом случае устраняется необходимость в установке стропил и других конструкционных элементов, отвечающих за прочность.
Инструкция по укладке крыши из SIP-панелей:
- Установите опорный брус (мауэрлат) по периметру будущей кровли и зафиксируйте к венцовой доске последнего этажа.
- Соберите фронтоны по аналогии с установкой первой СИП-плиты – элемент фиксируется к опорному брусу. Данные работы требуют аккуратности и внимательности.
- Установите между двумя фронтонами опорный коньковый брус и уложите сверху SIP-панели. Зафиксируйте плиты болтами.
Технология сборки крыши идентична созданию пола на первом этаже. Невзирая на то, что панели обладают прочностью, при формировании кровли задействуйте соединительную доску. Такой подход гарантирует жёсткость и устойчивость конструкции к порывам ветра.
