Вальмовая крыша - устройство стропильной системы и монтаж конструкции

Список полувальмовых конструкций

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Как смонтировать пошагово вальмовую крышу своими руками: видео монтажа

Сборка стропильной системы вальмовой крыши задача не из простых, но при четком следовании проекту и практическим советам профессионалов, самостоятельно справиться со строительством можно. Залогом качественного монтажа является максимально корректный расчет и точная схема, следуя которой можно сделать правильные надрезы стропильных ног и установить все элементы конструкции. Для примера, можно ознакомиться с видео этапов монтажа, отыскав его в интернете.

Инструкция по возведению вальмовой кровли своими руками

Перед тем как сделать вальмовую крышу самостоятельно, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется усомниться в надежности конструкции:

промежуточные стропильные ноги имеют более крутой уклон, нежели накосные стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;
фиксация коротких стропил производится не к коньковому прогону, а к накосным элементам. Углы наклона коротких и промежуточных стропильных ног совпадают;
пиломатериалы, используемые для конькового прогона и стропильных ног, должны иметь идентичное сечение. Именно при соблюдении этого правила конструкции будет обеспечена должная прочность. В противном случае велика вероятность деформации;
промежуточные стропила крепятся к краю конькового бруса и к верхней части обвязки;
высота вальмовой крыши может быть любой, однако если уклон совсем незначительный, следует воспользоваться дополнительными стойками-опорами;
чтобы продлить срок службы вальмовой конструкции необходимо использовать пиломатериал хвойных пород, предварительно высушенные и не имеющие дефектов в виде сучков и трещин. Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Вальмовые стропила

Стропильная система собирается из бруса разного сечения, 150х50мм, 150х100мм. Обработка, подготовка стропильного материала включает в себя грунтовку антисептическими средствами, антипиренами. Брус нужен сухой с максимальной остаточной влажностью 12-15%, ровный, без сучков. Предпочтение следует отдать брусу из хвойных пород, смоляные мешочки которых защищают от разбухания, проникновения влаги.

Вальмовая крыша отличается от всех других типов и видов крыш наличием большого количества элементов, в частности стропил разного назначения. Скелет вальмовой крыши схож со скелетом большого кита, где малые и большие кости, а так же костные связки между ними образуют длинную прочную конструкцию.

Помимо отмеченных выше стропил в стропильной системе есть так называемые ребра, устанавливаемые с разных сторон, в зависимости от конфигурации вальмовой крыши. Ребрами могут называть так же угловые стропила.

Короткие ноги стропил крепят не на конек, а на стропильную доску, углового расположения. Центральные стропила стыкуются в узлы конькового элемента, в который приходят с трех сторон. Промежуточные стропила соединяют конек и карниз. Особенность вальмовой крыши не только в большом количестве элементов

Важно правильно рассчитать угол наклона, шаг вальмовых стропил и прочие особенности стропильной системы

Правильный расчет угла наклона вальмовой крыши, а также её высоты зависит от веса кровельного материала и полной несущей нагрузки, в которую входит вес стропильной системы и природные нагрузки.

Ещё на этапе проектирования дома составляется схема вальмовой крыши, делается её чертеж, производится расчет стропильной системы вальмовой крыши. Проектирование конструкции вальмовой крыши происходит в такой последовательности:

Выбирают высоту конька, от которой напрямую зависит угол скатов. Оптимальным вариантом считается одинаковый уклон основных и вальмовых скатов крыши, когда нагрузки распределяются равномерно, кровля распределяется естественнее, а визуальная оценка выше. Оптимальное значение угла вальмовых крыш 20° — 45°. В регионах с большой снеговой нагрузкой высоту конька следует делать максимально высокой, в местности с регулярными ветрами большой силы минимальной. Высота конька вальмовой крыши определяется так же необходимостью создания чердачного пространства. Если планируется устройство мансарды, поднимать конек следует выше.

После определения высоты конька и производится расчет угла ската стропильной системы крыши вальмовой рановидности. Следует помнить, что увеличение угла усложняет конструкцию вальмовой крыши и увеличивает расход материала для кровли. Расчет угла производится так. Чтобы найти тангенс будущего значения угла, берется высота конька, умножается на цифру 2 и делится на длину ската (берется не ширина дома, а длина ската от верха до низа). Длина ската вальмовой крыши вычисляется с помощью Пифагора, то есть извлекается квадрат из суммы катетов. Катетами в данном случае являются высота конька и половина ширины основания вальмы. Здесь же следует не откладывая, найти длину накосных стропил, вычисляется она аналогичным способом.

Расчет площади крыши, следующий этап. Общая площадь крыши это сумма площадей двух вальмовых сторон и двух основных. Знать площадь необходимо для того чтобы произвести расчет необходимого количества кровельного материала, площади обрешетки, матов или рулонов для утепления крыши, паро-гидроизоляционных материалов. При использовании листовой кровли будет большой отход до 30% .

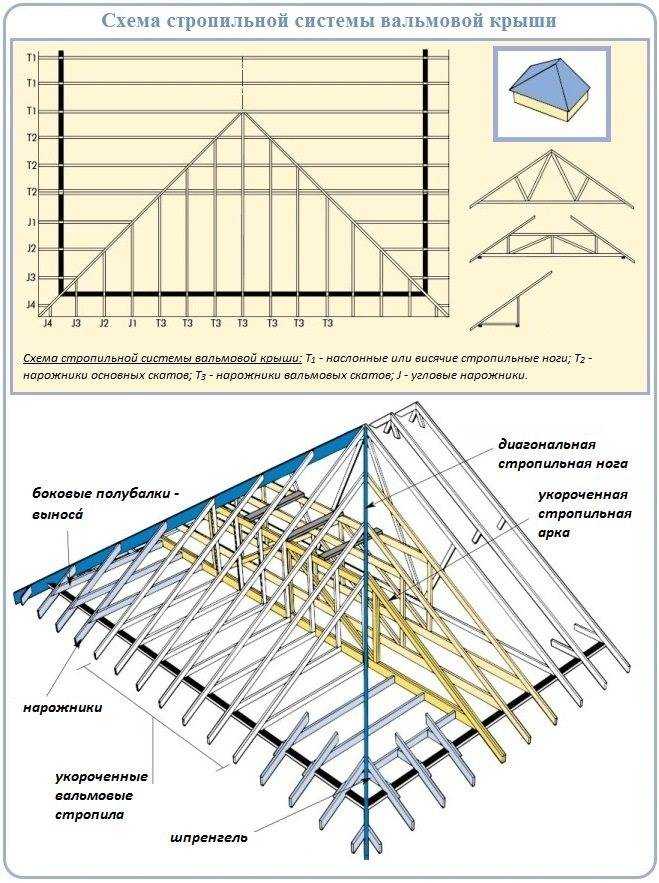

Устройство стропильной системы вальмовой крыши лучше понять, осмотрев схему, наглядное пособие поможет понять нюансы и подробности монтажа, к примеру, для чего заранее делают разметочную рейку, лекала по которым затем пилят стропила.

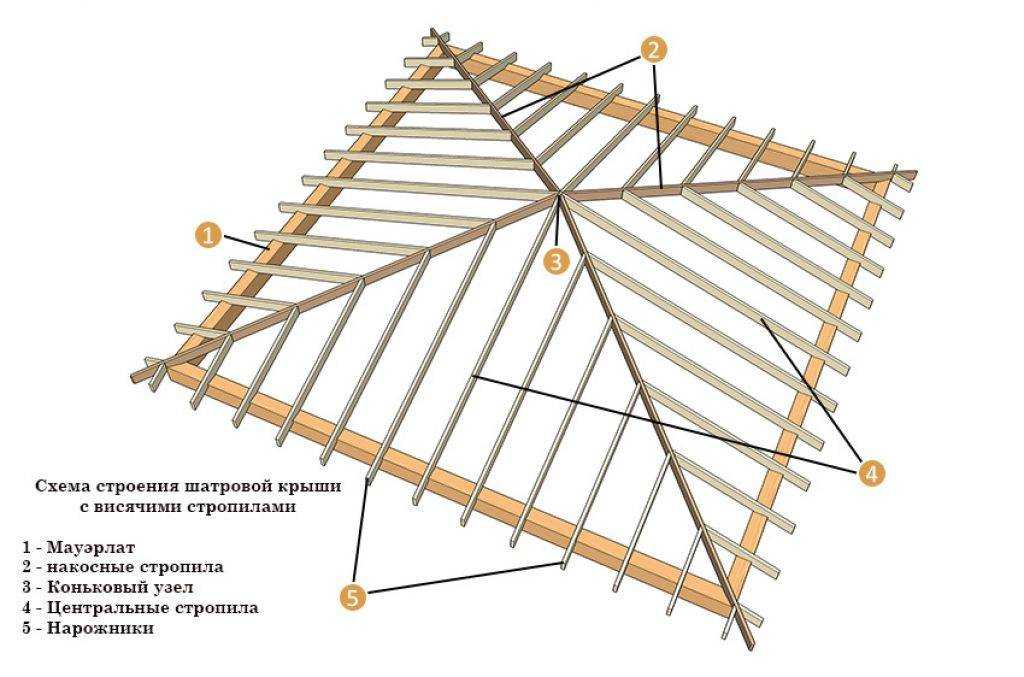

Стропильная система четырехскатной крыши вальмового типа

Стропильная система вальмовой крыши с наслонными стропилами

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Диагональные стропила

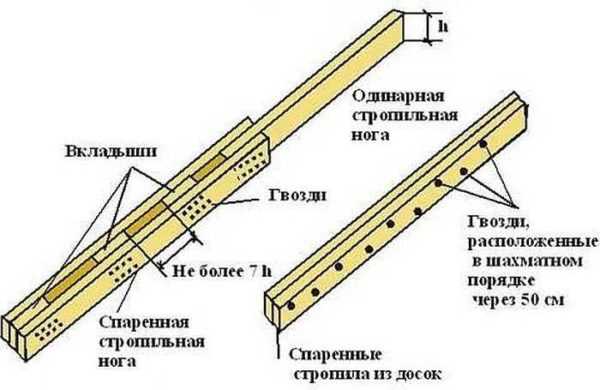

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

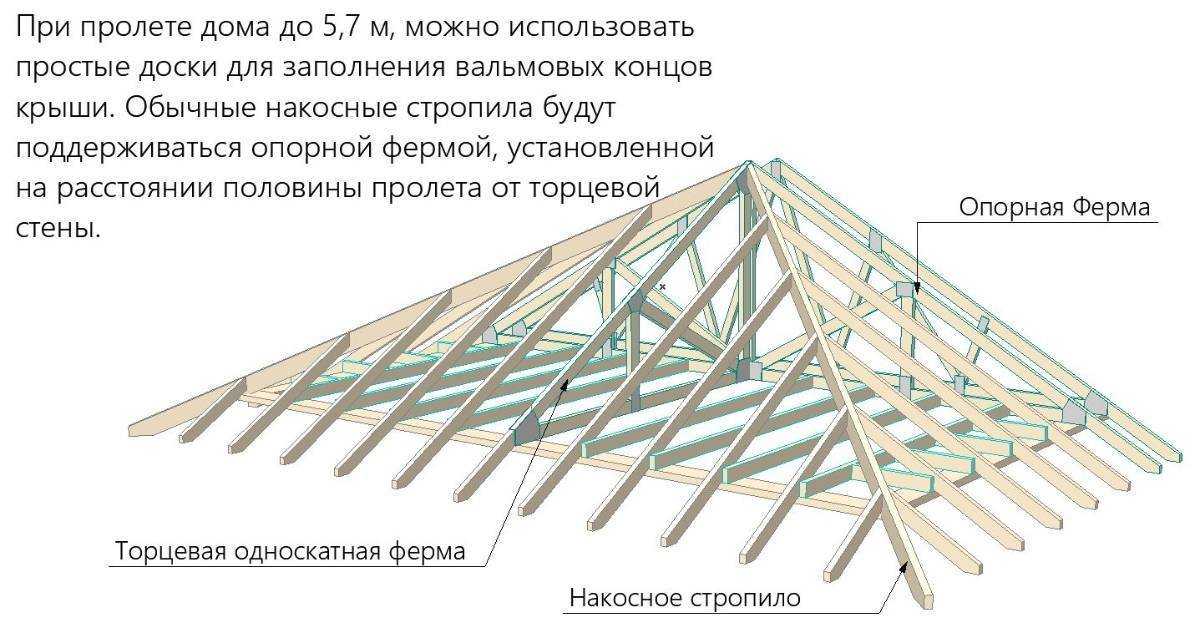

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

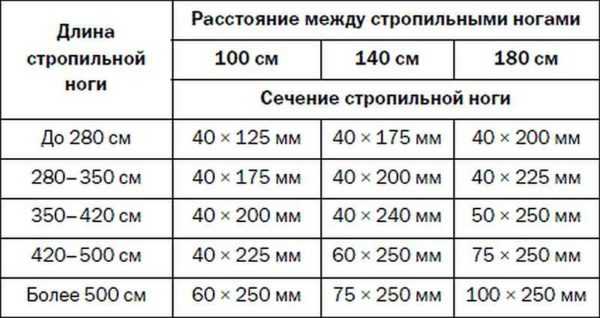

Чтобы не считать размеры балок, можно воспользоваться таблицей

Как крепить нижние концы стропил

Скользящее крепление для стропил

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Сложная вальмовая крыша

Схемы сложных вальмовых конструкций, предусматривающих наличие дополнительных элементов типа мансардных окон или эркера, не сильно отличаются от представленной выше. Основные расчеты и порядок формирования стропильной конструкции остается прежним.

При наличии в вальмовой крыше мансардных окон важно учитывать шаг стропильной системы и вычесть площадь окон из общей площади. При создании крыши с эркером, то есть крышей над пристройкой, башней к дому, производится стыковка вальмовой конструкции с какой-то иной: двускатной, шатровой и т.д

Для этого в стропильную систему вносятся необходимые дополнения в виде дополнительных опор для данной пристройки.

Любая сложная многосоставная кровля проектируется и монтируется как соединение простых элементов и данный случай не является исключением. Все дополнительные элементы примыканий к вальмовой крыше должны рассчитаться отдельно и быть внесены в общий план.

https://youtube.com/watch?v=bp9HsbknNQY

Конструкция вальмовой крыши при своем проектировании основывается на достаточно сложных расчетах. От их точности зависит успех в ее возведении и эксплуатационные характеристики

Поэтому так важно не пренебрегать созданием схем и чертежей при обращении к данному типу кровли

Конструктивные особенности вальмовой крыши

Наиболее характерный элемент вальмовой крыши – стропильная система. Она состоит из элементов, показанных на иллюстрации.

Конек или коньковый брус – наиболее нагруженная часть конструкции, на которое опираются стропила (стропильные ноги).
Стойки поддерживают конек, воспринимая нагрузку от веса кровли и передавая ее на стены здания.
Угловые (накосные, наклонные) стропила формируют характерную геометрию крыши.
Балки, образующие стропильную систему, делятся на короткие (укороченные, нарожники) и длинные – центральные и промежуточные. При этом с учетом строения кровли, представляющей собой состыкованные детали – две равнобедренных трапеции по длинным сторонам и два равнобедренных треугольника по коротким – длинные стропила идут вниз от конька, а короткие – от накосных стропил.
Все доски опираются на нижний брус (обвязку или мауэрлат) или непосредственно в кладку стены, как показано ниже.

Следует обратить внимание, что для жесткости и прочности конструкции центральные промежуточные стропила (те балки, что сходятся к концам конькового бруса по треугольным и трапецевидным скатам) соединяются. Промежуточные и укороченные элементы такой связи не имеют. При описании устройства стропильной системы вальмовой крыши используются также термины:

При описании устройства стропильной системы вальмовой крыши используются также термины:

лежень – это несущая балка, используемая для установки подпорок (стоек) конькового прогона. Она опирается на расположенную внутри дома капитальную стену;
мауэрлат – прямоугольная рама, уложенная поверх наружных стен дома и связанная с ними. Служит место для крепления концов стропил, длинных и укороченных;
шпренгель – дополнительная стержневая конструкция, усиливающая основную несущую стропильную систему, обычно устанавливается под диагональными стропильными ногами;
подкосы и раскосы – наклонные балки, усиливающие основную конструкцию и придающие ей жесткость.

Различные названия элементов связано с использованием отечественных и переводных терминов.

Положение центральной стены, на которую будет смонтирован лежень, может дать различное опирание стержневой системы. При этом, как показано на иллюстрации, количество и расположение усиливающих конструкцию элементов, зависит от величины прогонов. Симметричная кровля более удобна в расчете и монтаже, поскольку не требует уточнения смещения приложенной нагрузки.

Монтаж крыши

Делается разметка.

Размечается ось по обвязке в высшей точке с торца строения.

Ведется расчет 50% толщины конька.

Ведется установка места размещения первой части всей системы.

Один отрезок мерной рейки необходимо приложить к намеченной оси. Второй край размещается по линии боковой стены. Тем самым находится точка размещения стропильного промежуточного компонента.

Определяется длина стропильного свеса. Размещается брус одной стороной на угол, находящийся снаружи стены, другой стороной на кровельный свес.

Рейка перемещается к краю боковой стены и намечается место закрепления стропил.

Все эти действия повторяются для всех углов.
Ведется расчет.

Проводится монтаж мауэрлата. Для него нужно выбрать брус из дерева разного сечения. Брус должен быть цельным по всей длине, на нем не должно быть трещин и сучков

Этому этапу нужно оказать особое внимание. Его нужно соединять внахлест, а не встык

Углы связываются между собой скобами, металлическими уголками либо пластинами.

Устанавливаются стропила, конек, стойки и боковые балки:

Сначала происходит устройство вертикальных стоек, за счет них будет удерживаться коньковый брус. Элементы крепятся к балке, расположенной по центру, используя систему укосов.

Происходит установка стропил, находящихся по диагонали. Они должны быть похожего размера и длины.

Устанавливаются накосные стропила, затем рядовые. Последние крепятся к коньковому брусу и мауэрлату методом врубки. Чтобы усилить фиксацию применяют стяжки и ригели. Сечение бруса для них должно быть достаточно большим.

Конек крепится к отвесам. Для него выбирается брус небольшого сечения. Конек – это направляющая основная деталь для монтажа всей системы.

К каждой стороне диагональной планки необходимо закрепить нарожник. Он свяжет между собой мауэрлат и накосные стропила.

Все элементы крепятся перпендикулярно к коньку.
Усиливается стропильная конструкция.

По углам кровли нужно зафиксировать шпренгели со специализированной стойкой, которая будет являться опорой для стропильного диагонального компонента.
По затяжке необходимо набить стойки.

Если стропильные элементы, расположенные по диагонали имеют некорректную длину, то нужно вместо единичного бруса использовать двойные балки.

Обустраивается вентиляция. В ветрозащитной пленке делаются небольшие отверстия, чтобы в них мог проникнуть воздух.

Внешний вид и особенности конструкции

Стропильная вальмовая крыша обладает четырьмя скатами, из которых торцевые всегда имеют форму треугольника. Эти скаты именуют вальмами. Два других ската в зависимости от площади и архитектурных особенностей строения могут быть в виде треугольна либо трапеции.

Конструкция лишена фронтонов, а потому не может иметь вертикальных слуховых окон. Классическая конструкция отличается высоким углом наклона, хотя современные строительные материалы и технологии позволяют отойти от этого правила, сделав почти плоскую конструкцию.

Крыша выглядит стильно, делая строение по-европейски основательным, но неуместна в многоэтажном домостроении из-за большой высоты.

К самым распространенным вариантам «европейской» кровли относят:

классический вариант с четырьмя скатами;
ломаные вальмовые конструкции;
шатровые крыши на квадратных строениях;
голландские полувальмовые крыши с укороченными противоположными скатами;
датские полувальмовые конструкции с вертикальными фронтонами.

Каждый конструктивный тип обладает своими особенностями и преимуществами. Обустройство такого варианта кровли потребует грамотного проектирования с учетом различных нюансов вплоть до внутреннего наполнения чердачного помещения.

Независимо от выбранного проекта конструкция отличается высокой степенью сложности.

Стропильная система

Качество крыши напрямую зависит от каркаса и основы для настила кровли. Несущая конструкция крыши служит основой и определяет срок ее службы.

Стропильная система мансардной вальмовой крыши

Данная система опор устойчива к сильным ветровым нагрузкам из-за отсутствия фасадной стены крыши.

Кровля этой формы дает возможность соорудить большие отвесы, которые обеспечивают защиту стен и основания дома от дождя, снега и наледи.

Составляющие элементы системы стропил мансардной крыши:

Мауэрлат.
Коньковые и боковые прогоны.
Опорные балки.
Наслонные и висячие стропила.
Подкосы.
Опорные стойки.
Диагональные стропила.

Отличительной особенностью мансардной вальмовой крыши является использование в ее конструкции наслонных и висячих стропил. Верхний уклон производится из висячих стропил, опирающихся на стойки или боковой прогон.

Во избежание изгиба они оборудуются затяжками. При монтаже нижнего ската используют наслонные стропила с основой на мауэрлат, и горизонтальную балку, соединяющую стропильную систему в ее средней части.

Нижние покатые поверхности имеют угол наклона порядка 60 градусов, а верхние – не менее 30 градусов.

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:

Элементы вальмовой кровли

Чтобы выполнить закрепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы устанавливаются и закрепляются с помощью гвоздей или металлических уголков. Нарожники к накосным элементам присоединяются встык, в одном уровне.

Для сопротивления кровли ветровым нагрузкам, старающимся сорвать ее, предусматриваются скрутки из проволоки, которые соединяют нижний конец стропил со стеной. В стену скрутка закрепляется на ерш (крепежное приспособление).

Датская полувальмовая крыша

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

Крайние стропила делают сдвоенными.
Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.

Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.

Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).

На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.

Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.

Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.

Сечение стропил выбирается в зависимости от:

угла уклона крыши;
предполагаемых нагрузок, воздействующих на крышу;
расстояния между несущими стенами;
шага между стропилами.

Установка промежуточных стропил

Необходимо соблюдать следующие правила:

Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.

Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).

Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.

Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.

Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.

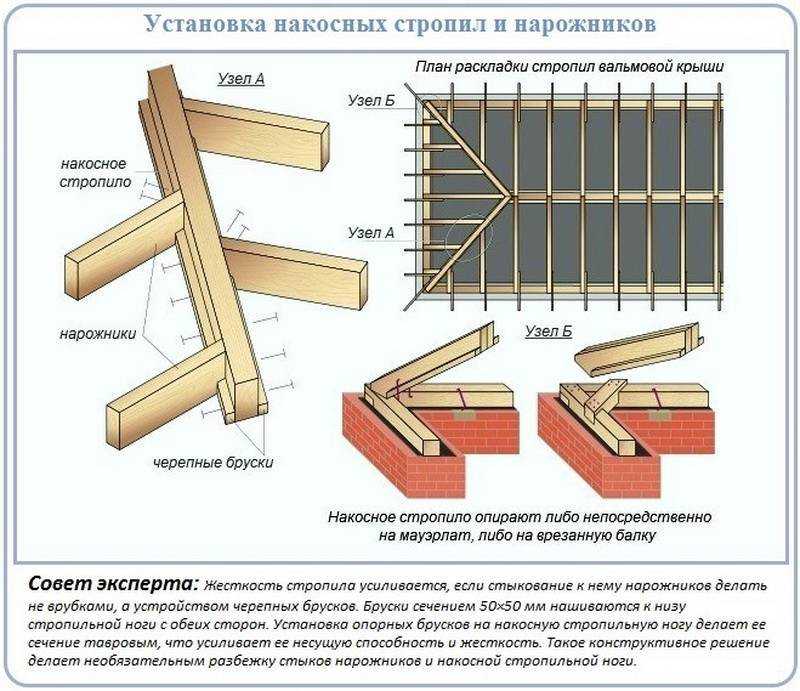

Как устанавливаются угловые стропила (нарожники)

Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.

При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.

Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.

Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.

Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.

Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

Заключение

В заключение стоит отметить, что приведенные алгоритмы будут актуальны лишь при стандартных габаритах и конфигурации вальмовой кровли.

При необходимости усложнения каркаса (сокращении длины вальмы, вставок небольших вертикальных фронтонов, проектировании систем с двумя коньковыми прогонами, планировании использования внутреннего пространства в качестве жилого) расчет стропил должны выполнять специалисты.

Это же относится к каркасам с висячим способом крепления стропил, не имеющих центральных вертикальных подпорок и оказывающих сильные распорные воздействия на стены.
