Мауэрлат для двускатной крыши

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

1. Измеряют расстояние между противолежащими частями мауэрлата.
2. Полученную величину делят пополам и отмечают середину пролета.
3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Необходимые инструменты и применяемые материалы

Для выполнения работ потребуется инструмент, который обычно имеется в арсенале домашних умельцев:

• болгарка с кругами для работы по стали и древесине;
• шуруповерт или электрическая дрель с комплектом сверл;
• ножовка по древесине для выполнения соединительных пазов;
• молоток;
• строительный уровень и рулетка для контрольных замеров;
• плоскогубцы.

Перечень применяемых материалов:

• брусья из высушенной древесины;
• материал для гидроизоляции;
• крепежные элементы.

В зависимости от выбранного метода фиксации, крепеж может осуществляться:

• гвоздями;
• саморезами;
• шурупами;
• отожженной проволокой;
• анкерными болтами;
• резьбовыми шпильками;
• стальными пластинами.

Потребность в материалах определяется размерами строения, на котором сооружается мауэрлат для крыши.

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить

Особенности двускатной крыши

Кровля состоит из наклонных плоскостей, соединенных в верхней точке горизонтальной балкой. Стандартная схема с симметричными скатами, расположенными под углом до 60°, отличается простотой расчета и сниженной нагрузкой на стены дома.

Встречаются варианты с асимметричными или ломаными плоскостями, позволяющие увеличить угол между скатами и нарастить объем чердака. Иногда встречается комбинированная кровля, состоящая из нескольких двускатных крыш, соединенных в единый комплекс.

Преимущества

Преимущества кровли с парой скатов, отмечаемые владельцами жилых домов:

Простота конструкции и ускоренный монтаж
Сниженный расход строительных материалов
Равномерное распределение нагрузок, обеспечивающее ресурс каркаса на уровне 40–50 лет
Наличие чердака, подходящего для создания жилых или технических помещений
Защита от скопления дождевой воды или снега
Простота обслуживания и ремонта

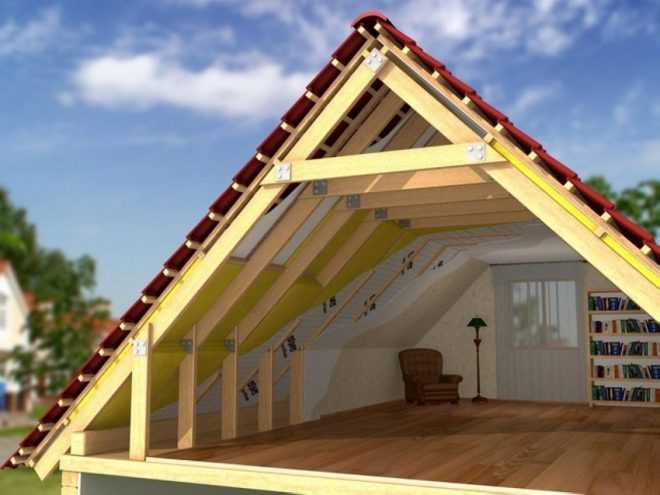

Кровля с парой скатов имеет простую конструкцию и ускоренный монтаж.

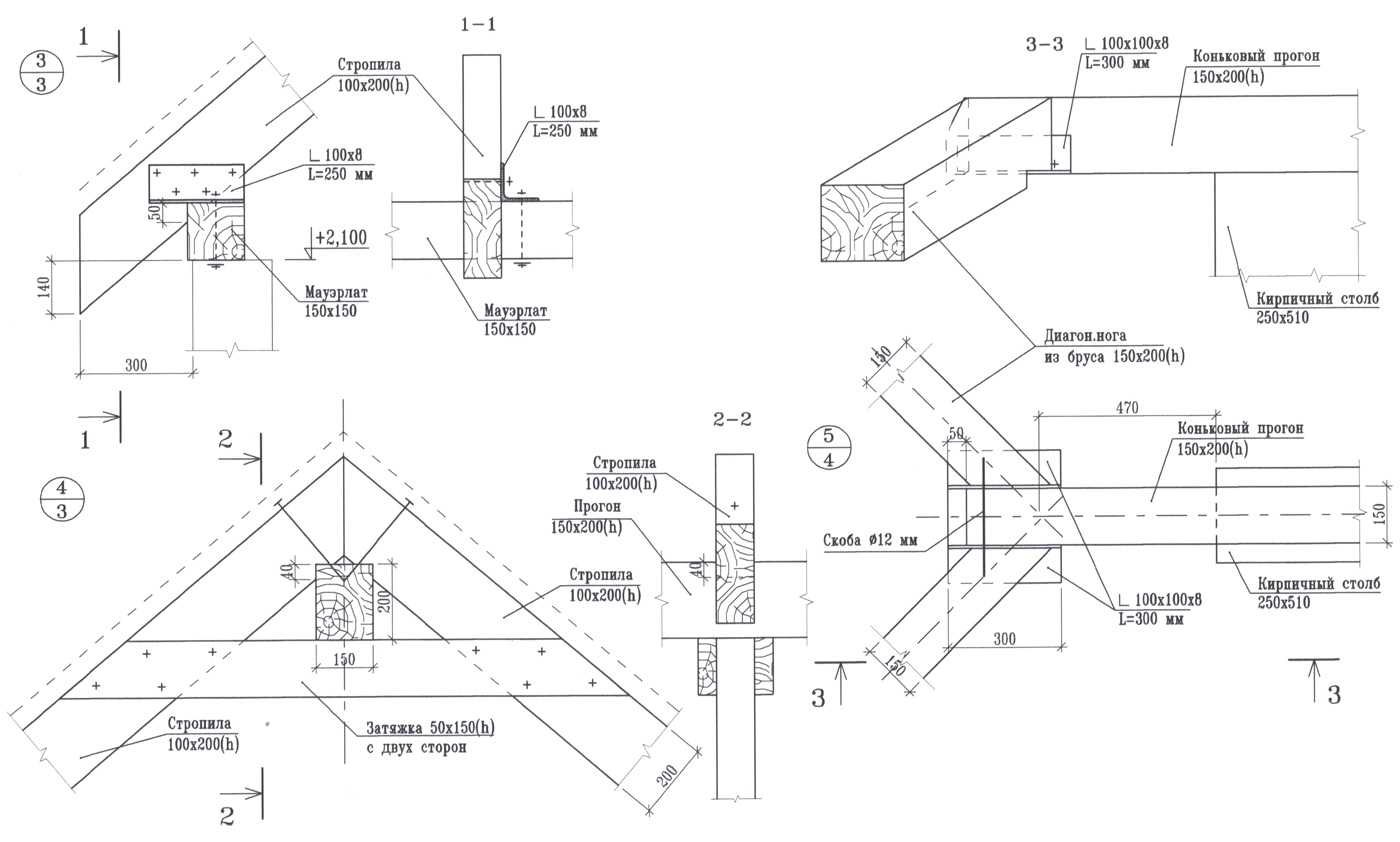

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.

1. Соединение встык с деревянной или металлической накладкой. Универсальное соединение, используется как с поддерживающим прогоном, так и без него.

2. Соединение в полдерева с металлическим болтом. В настоящее время применяется довольно редко, требует много физического труда и времени.

3. Внахлест с фиксацией гвоздями или болтами. Таким способом стропила фиксируются только на небольших хозяйственных пристройках. По несущим параметрам занимают последнее место. Болтовое соединение дает возможность стропильным ногам совершать незначительное колебательные движения в зависимости от усадки фронтальных стен.

При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки	Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба	Доска 50×100.
Ветровые торцевые и подшивные доски	Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений

На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

• Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
• Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

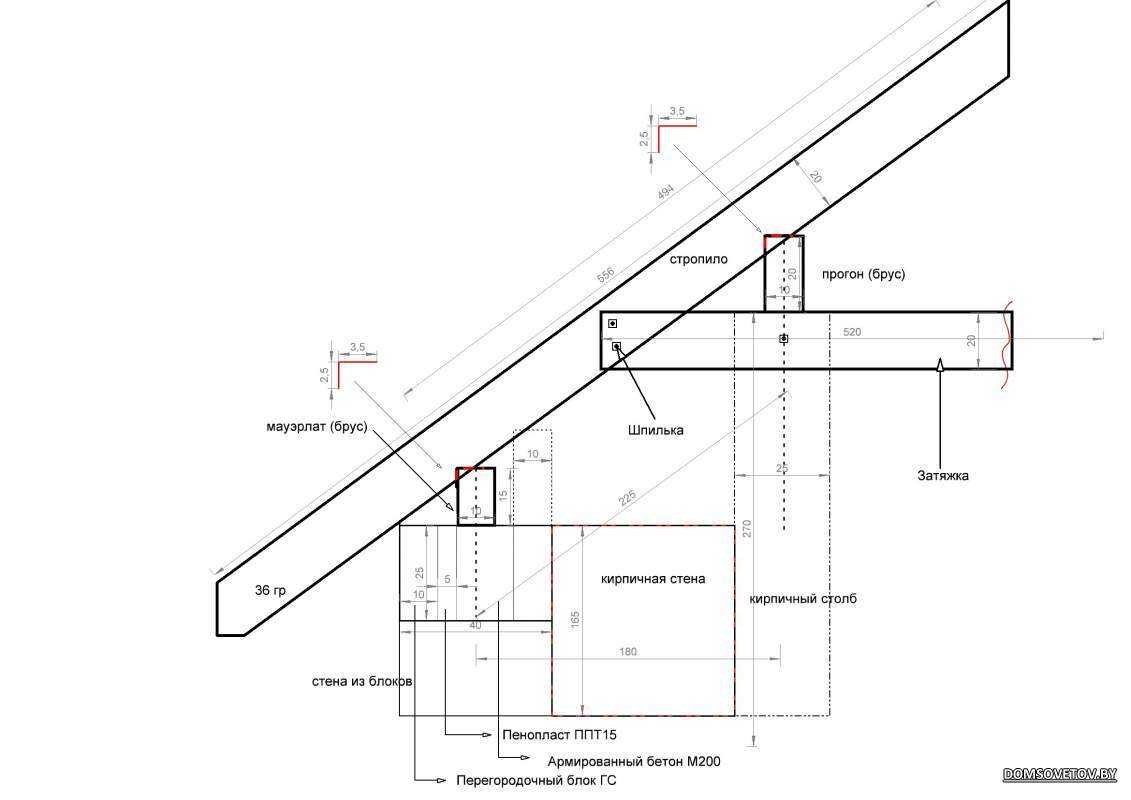

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Кирпичные фронтоны

Часто фронтоны домов выполняются так же, как и стены, — из кирпича. Такой подход не только преображает дом в плане эстетики и внешнего восприятия, — но и способствует разгрузке веса крыши и распределению нагрузок кровли на строение. В этом варианте изменяется и способ монтажа мауэрлата, — он укладывается лишь по боковым стенам с креплением одним из общепринятых способов.

Дополнительные узлы крепления выполняется через заранее подготовленные монтажные отверстия в массиве фронтонов, — они примут часть боковых нагрузок. Разумеется, сказанное не относится к вальмовым (шатровым) крышам.

Пошаговая инструкция по монтажу двускатной крыши своими руками

Шаг 1. По наружным стенам на всем периметре здания, а также внутренним, прикрепить мауэрлат и лежень. Крепежом служат анкерные болты, которые с внутренней стороны нужно дополнить крепкой пластиной из металла.

Шаг 2. Под мауэрлат, материалом для которого служит брус сечением 100–150 мм, проложить гидроизоляцию из рубероида.

Шаг 3. Поверх мауэрлата и лежня напротив стропил прикрепить балки перекрытия, которые представляют собой обрезную доску 50 * 100 мм. Чтобы передвижение по ним было безопасным, проложить черновой пол, который обязательно закрепляется саморезами или гвоздями.

Шаг 4. На лежень под коньковым прогоном установить стойки с шагом 2 м. Они прикрепляются посредством мощных металлических уголков, пластин или гвоздей. Стойки выровнять по вертикали при помощи ватерпаса и на время закрепить любым доступным способом. После этого на выровненные опоры уложить коньковый брус, который скрепляется таким же образом.

Шаг 5. Изготовить стропильные ноги из обрезной доски. Сначала следует подготовить шаблон первого стропила. На нем нужно замерять угол спила в месте прикрепления к коньковому брусу и мауэрлату. Шаблон примерять по обеим сторонам крыши в точках крепления стропильных ног.

Шаг 6. Убедившись в правильности запила, по сделанному шаблону изготовить остальные стропильные ноги. Если мауэрлат и коньковый брус имеют строго горизонтальное положение, шаблон во всех местах можно не примерять.

Шаг 7. Если длина доски позволяет, нужно оставить свес с крыши размером от 30 см. В случае, когда длины не хватает, нужно удлинить стропила, прикрепив к ним дополнительную доску (кобылку).

Шаг 8. Сверху нужно скрепить стропила посредством металлических пластин и гвоздей. В качестве крепежей стропил к мауэрлату берутся металлические скобы. Один край вбивается в доску, другой – в мауэрлат. Для надежности используются дополнительные уголки и гвозди.

Шаг 9. Осуществляя монтаж стропил двускатной крыши большой ширины, нужно укрепить их при помощи подкосов, которые присоединяются к опорной стойке, стоящей на лежне, и самим стропилам под углом. После установки всех стропил нужно произвести контрольное измерение их длины. Если нет нужды в корректировке, к торцам доски прибить ветровую планку.

Расчёт типоразмеров подстропильных балок

Размер балки зависит от следующих факторов:

• периметр стен;
• конструкция кровли;
• целевое использование чердачных помещений (жилое или нежилое);
• климатические особенности региона.

Подбирается мауэрлат с таким расчётом, чтобы его ширина была не меньше 1/3 толщины стен. Длина выбирается в соответствии с длиной стены. При невозможности допускается соединение между собой двух балок одинаковой длины. Чтобы обеспечить надёжность фиксации, соединение выполняется с заходом: на краях вырезаются пазы, составляющие половину толщины бруса, после чего балки скрепляются между собой гвоздями.

Предназначение мауэрлата

Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».

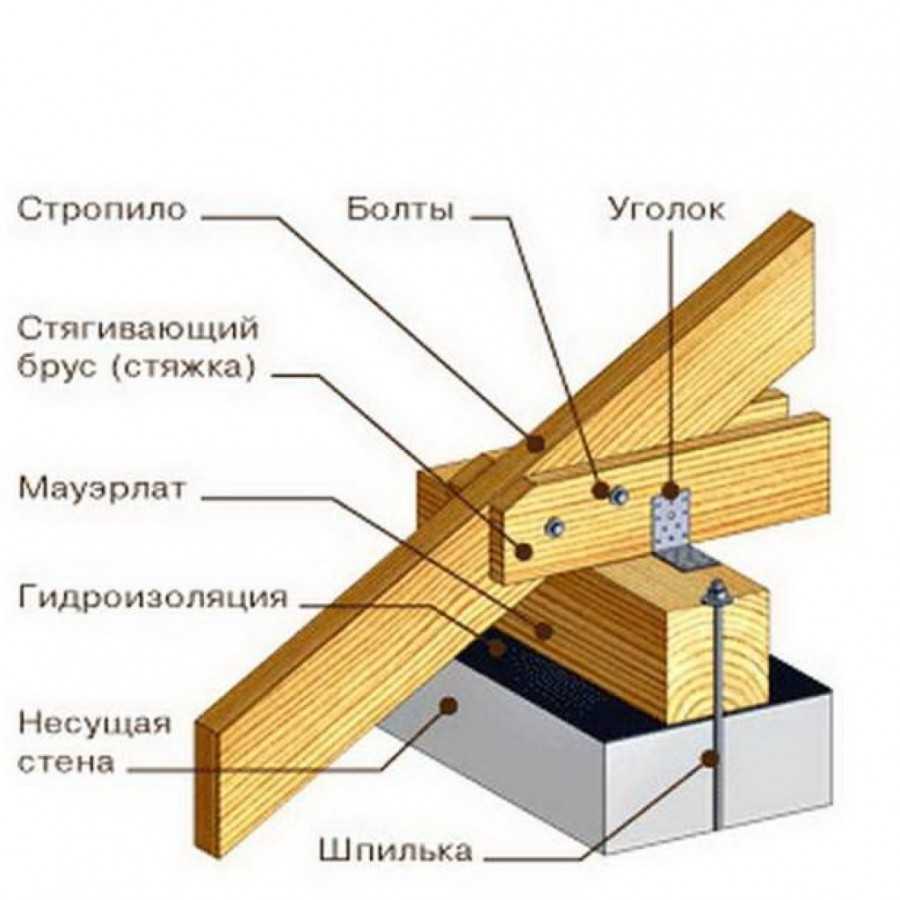

Мауэрлат одновременно выполняет сразу несколько функций

Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.

Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.

Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.

Основные виды стропильных систем

При монтаже стропильных балок используют висячую либо наслонную схему. Тип конструкции определяют по габаритам дома, каждая методика имеет свои преимущества и недостатки. Стропильные системы подходят для любых видов финишной отделки и различаются количеством и расположением брусьев.

Висячие

Висячая схема рассчитана на дома с расстоянием между несущими стенами до 10 м (при условии отсутствия промежуточных перегородок). Опоры стропильной системы крепят к силовой раме, которая стоит на торце несущей стены. Недостатком схемы является риск разрушения при усадке дома, но отсутствие растяжек снижает расход строительных материалов.

Наслонные

Схема отличается использованием промежуточной стены, расположенной внутри дома. Дополнительная опора повышает жесткость крыши, которая не деформируется при усадке здания или пучении грунта. Поперечные растяжки и вертикальные стойки увеличивают стойкость кровли к атмосферным явлениям.

Примеры стропильных систем.

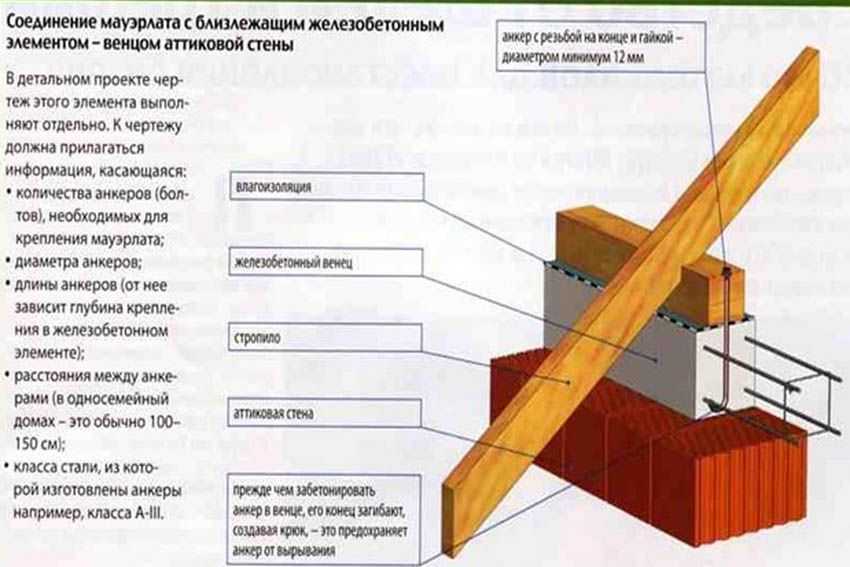

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Популярность домов из газобетона

Строительство частных домов, возводимых из газобетонных блоков, на пике популярности. И даже прослеживается тенденция, что популярность снижаться в последнее время не будет. А причины в самом строительном материале, который обладает рядом неоспоримых достоинств:

• большие размеры блоков при небольшом удельном весе материала;
• четкая геометрия, что дает возможность сократить подгонку блоков друг к другу;
• использование специального клеевого состава, который наносится тонким слоем, что уменьшает толщину швов до минимума;
• стены из газосиликата имеют небольшую массу, что позволяет сократить расходы на формирование фундамента;
• сами же газобетонные блоки, относящиеся к категории изделий из ячеистого бетона, обладают неплохими теплотехническими характеристиками.

Но есть у этого ячеистого материала один большой минус – это сложности, с которыми строители сталкиваются, когда стоит задача присоединить к пористым стенам другие конструктивные элементы здания. Это напрямую касается и мауэрлата, ведь его место расположения – верхние торцы стен, к которым он должен и крепиться.

Дом из газосиликатных блоковИсточник nauka-i-religia.ru

Как показывает практика, классические технологии крепления здесь использовать нельзя. Конечно, идеальный вариант – залить армирующий пояс, в который установить вертикальные шпильки. Но многие мастера стараются не утяжелять газосиликатные стены железобетонной ленточной конструкцией, поэтому ищут способы обойтись без нее. Поэтому далее будем рассказывать об этих методах крепления и обязательно обозначим, насколько они оправданы.

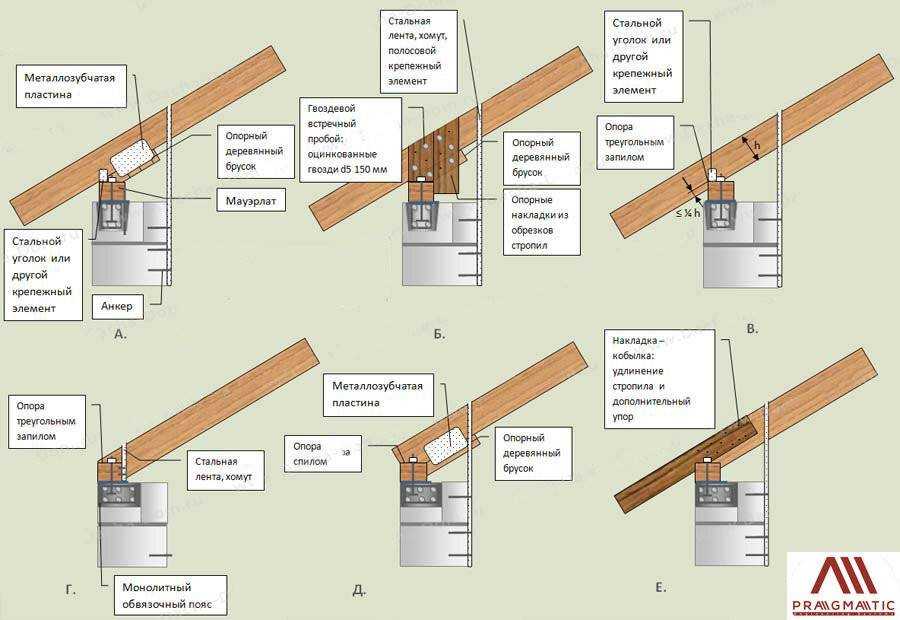

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Каждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли

Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.

Таблица. Каким бывает деревянный мауэрлат.

Тип древесины	Особенности
Брус	Это – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
Доски	Вместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется.

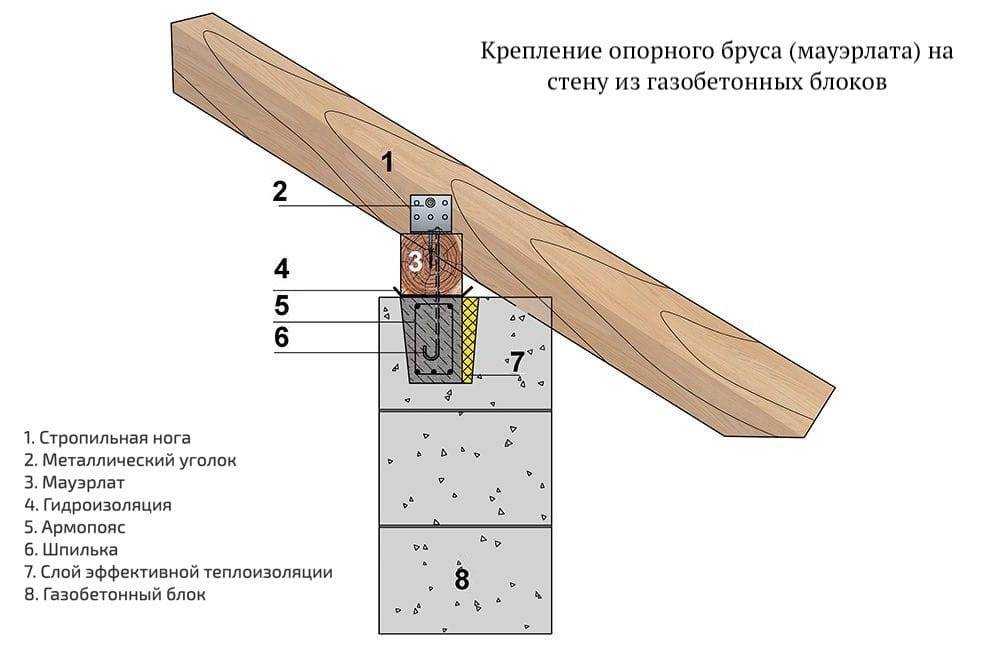

Способ укладки мауэрлата на стенах из пеноблоков

Как правильно выбрать брус

Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

Строительство крыши хозпостройки

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Устройство стропильной системы двухскатной крыши

Монтаж стропил двускатной крыши осуществляется с использованием деревянных или металлических балок. В первом случае балки представляют собой доски, бревна или брус. Во втором – изделия металлопроката: швеллеры, профильные трубы, двутавры или уголки.

Самое основное в обустройстве кровли – монтаж стропил двускатной крыши, на видео в Интернете их часто называют стропильной ногой. Исходя из сложности конструкции и размеров кровли определяется и необходимость использования лежней, раскосов, прогонов и даже мауэрлатов.

Кровля (монтаж двускатной крыши) предполагает наличие стропил, которые условно можно поделить на несколько видов, отличающихся между собой по техническим характеристикам и принципу монтажа:

• Наслонные стропила – пятки в них обладают прочными конструктивными опорами. Наслонная стропильная нога упирается нижним краем в мауэрлат или в потолочный венец сруба. Верхним краем стропило может упираться в зеркальный аналог смежной стропилины (распорная система), или горизонтально уложенную балку под коньком (безраспорная система).
• Висячие стропильные ноги, которые сверху упираются одна в другую, а снизу устанавливаются на дополнительную балку – затяжку. Она, в свою очередь, соединяет нижние пятки соседних стропил, образуя треугольный модуль, называемый фермой. Затяжка компенсирует процессы растяжения и давление на стены осуществляется только по вертикали. Это распорная система, которая при этом не передает распор на стены.

Относительно типа стропил подразделяются и сами конструкции: наслонные либо висячие.

На самом деле конструктивные особенности стропильной системы гораздо более сложные, чем приведенные стандартные примеры.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.

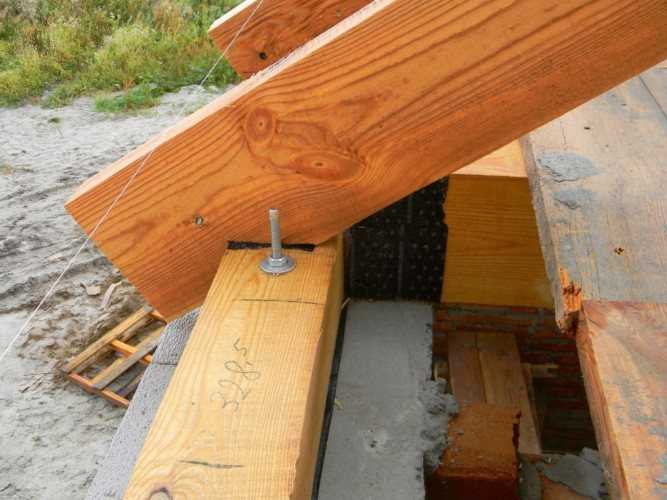

4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.
