Какая обрешетка под гибкую черепицу лучше

Содержание статьи

Одним из самых популярных у российского потребителя кровельных материалов является гибкая черепица. К ее преимуществам можно отнести, к примеру, легкий вес и невысокую цену. Разумеется, для того, чтобы устроить долговечное качественное покрытие, монтировать на крышу ее следует правильно. В этой статье подробно разберемся с тем, как сделать надежную обрешетку под такую мягкую кровлю.

Из чего делается обрешетка?

Для сборки основания под гибкую черепицу используются самые разные материалы. О том, какие именно, а также о том, какими достоинствами и недостатками они отличаются, вы можете узнать из таблицы.

Плита ОСБ	Легкий вес, прочность, невысокая стоимость	Паронепроницаемость, сомнительная экологическая чистота
Фанера	Хорошая сопротивляемость деформациям, влагостойкость	Выделяет вредные вещества, горючесть
Доска обрезная	Простота в монтаже, экологическая чистота	Горючесть, неустойчивость к влаге, склонность к деформациям и гниению

Параметры материала при этом должны быть такими:

Доска	20мм — 30мм
ОСБ	10мм — 20мм

Важно: Материал для обрешетки можно выбрать любой

Однако при покупке важно обратить внимание на уровень его влажности. Максимально допустимый показатель – 20%

Разновидности обрешеток

Разновидности обрешеток

Под мягкую кровлю должно быть устроено либо сплошное основание, либо с небольшим шагом между элементами. (5-10см). При этом могут использоваться такие способы монтажа материала:

1. — Набивкой прямо на стропила. Этот метод на данный момент используется очень редко. Дело в том, что он не обеспечивает достаточного уровня надежности кровли.
2. — Набивкой на брусья, проложенные перпендикулярно стропилам.
3. — Набивкой на брусья, закрепленные по стропилам, то есть вдоль ската кровли.

Два последних способа позволяют устроить под обрешеткой вентиляционный слой.

Как подготовить материал

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Перед установкой обрешетки под мягкую кровлю все деревянные элементы следует обработать противогнилостными средствами. При установке ее своими руками часто используется обрезная доска. Поверхность этого материала обязательно следует проверить на гладкость. Мягкая черепица, к сожалению, не отличается слишком большой прочностью. Поэтому любая неровность или зазубрина может привести к ее перетиранию или разрыву.

Монтаж обрешетки

Собирается обрешетка под мягкую кровлю так:

• Между стропилами натягивается гидроизоляционная пленка. Крепят ее горизонтально, прибивая брускам одинаковой толщины.
• На бруски фиксируют первый слой обрешетки из досок шириной 15см. При укладке нужно отслеживать ровность крепления всех элементов. Обрешетка под такую кровлю должна быть идеально подогнанной в верхней плоскости. Шаг между элементами – 50см.
• Далее набивается второй слой обрешетки из листов фанеры среднего размера. Укладывать листы нужно длинной стороной вдоль карниза. Монтаж производят «вразбежку» на саморезы. Между листами обязательно нужно делать зазор в 2мм. Шаг крепления – 15см по каждой обрешетине первого слоя. Обшивку начинают снизу — от карниза. Проложив один ряд, приступают к монтажу второго и т. д.
• Толщину листов фанеры выбирают в зависимости от шага первого слоя обрешетки. Если он меньше 60см, можно взять материал в 9мм, от 60см – 12мм и от 90см – 18мм.

Совет: Для устройства сплошной обрешетки крыши под мягкую кровлю лучше всего подойдет фанера ФСФ из хвойной породы древесины. Этот материал отличается влагостойкостью, прочностью на изгиб и небольшим весом.

Монтаж прокладочного ковра

Как сделать обрешетку под мягкую кровлю вы теперь знаете. На скатах менее 20гр далее нужно будет смонтировать подкладочный ковер. При этом кровля покрывается им полностью. На более крутых крышах таким образом дополнительно гидроизолируют только конек, свесы, ендовы и места прилегания к трубе.

Монтируют прокладочный ковер снизу вверх с горизонтальным расположением полос. Крепление выполняется на гвозди с шагом в 20см. Нахлесты проклеивают битумной мастикой. После того как ковер будет закреплен, монтаж обрешетки можно считать оконченным. Далее приступают собственно к обшивке кровли гибкой черепицей.

Видео по теме:

Создание обрешетки под мягкую черепицу

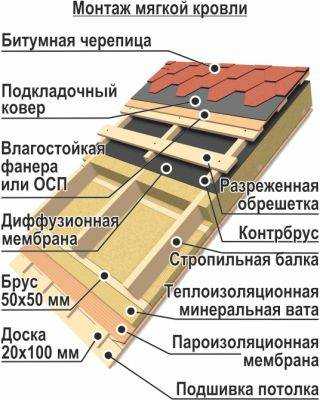

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы

Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит

Рейтинг популярных решений

На рынке звукоизоляционных материалов популярностью пользуются следующие марки строительной шумоизоляции и акустических систем:

• Троцеллен акустик;
• Шуманет;
• Кнауф;
• Изолон;
• Пеноплекс;
• Regupol;
• Тексаунд;
• Технониколь;
• Роквул.

Рулонные изоляторы

Троцеллен Акустик – специальная звукопоглощающая подложка, которая используется при монтаже плавающего пола с чистовым покрытием на ламинат, ковролин или деревянный паркет. Троцеллен изготавливается из сшитого пенополиэтилена, максимальная толщина составляет 5 мм. Экологически чистый рулонный или листовой материал выдерживает значительные нагрузки, не боится влаги.

Аналогичными свойствами обладает рулонный шумоизолятор для пола Изолон. Материал препятствует возникновению или распространению плесени. При монтаже используют силиконовый герметик Акуфлекс Супер. Клей обеспечивает полную герметизацию стыков панелей или листов шумоизоляции, препятствует распространению структурного шума.

Regupol – бюджетный изолятор для пола, который изготавливается из резиновой крошки с наполнением из полиуретана, толщина листового материала не превышает 6 мм, шумопоглощающих плит – 15 мм. Отличается высокой износостойкостью, упругостью, водонепроницаемостью. Чаще используется для обустройства пола в спортивных комнатах.

Шумоизолирующие системы и плиты

Немецкая компания Кнауф изготавливает акустические системы для звукоизоляции потолков, пола, выпускает ассортимент строительного герметика для монтажа. Для шумоизоляции используют наливной пол Кнауф-Трибон или пенополиэтиленовые листы Кнауф толщиной до 50 мм.

Рекомендуем: От до Я: все о материалах для шумоизоляции пола в квартире

Для обустройства пола по деревянным лагам применяют плиты Пеноплекс. Шумоизоляция изготовлена из экструдированного пенополистирола, выпускается плитами различной толщины, для пола используют листы 100х100х20 мм. Изолятор имеет минимальный вес, водонепроницаем, снижает акустические и ударные шумы на 70%.

Шуманет – это изоляционные плиты на основе каменной ваты. Каждая обрабатывается водоотталкивающими компонентами. Изолятор не горюч, не плавится при высоких температурах, имеет высокие показатели шумопоглощения, его используют во влажных и сухих помещениях. Благодаря высокой плотности может монтироваться на основание без стяжки.

Технология обрешетки под мягкую кровлю

Материал мягкий, под него нужно сплошное основание. Для устройства обрешетки под мягкую кровлю используется фанера, доски или листы OSB. Есть несколько способов монтажа:

фанеру кладут прямо на стропила. Этот способ наименее эффективен: сокращается пространство между покрытием и утеплителем, ухудшается вентиляция под кровлей, не отводится конденсат. Влага разрушает и утеплитель, и фанеру, и само покрытие. Битумная черепица – очень герметичный и абсолютно не дышащий материал, пренебрегать вентиляцией ни в коем случае нельзя;

перед укладкой фанеры параллельно карнизам или диагонально крепят доски контробрешетки. Этот способ тоже не слишком оптимален;

самый правильный и распространенный способ – контробрешетку под мягкую кровлю устанавливают на стропила вдоль них. В этом случае вентзазор получится идеальный, ничто не будет препятствовать току воздуха под фанерой от карниза до конька. А на коньке стоит специальный вентилирующий элемент – аэратор, через него влагонасыщенный воздух выводится из-под крыши наружу.

Схалтурить здесь нельзя: вы получите не слишком качественную крышу, а производитель откажется от гарантии на материал, поскольку вы выполнили монтаж без соблюдения технологии. Выбирайте третий вариант, не ошибетесь.

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

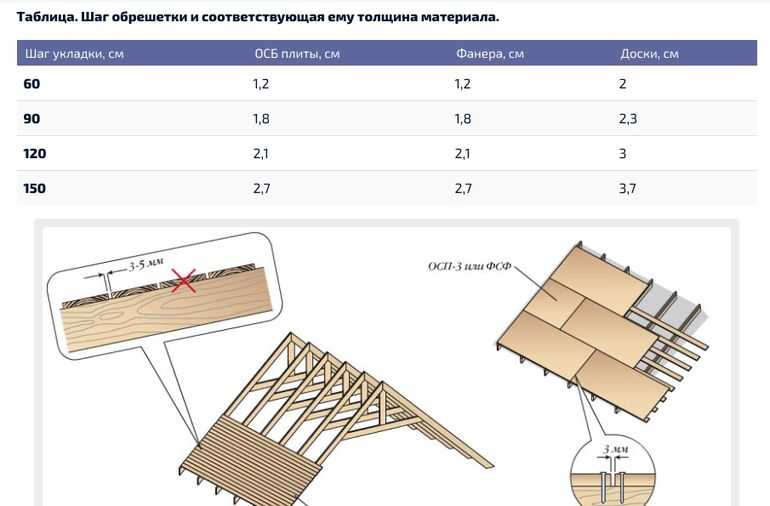

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h × 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ! Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО! Древесные материалы должны иметь влажность не более 20%

Чем можно крепить?

Тип монтажа, следовательно, вид креплений зависит от целого ряда факторов. Так, при работе с кирпичной либо бетонной поверхностью используют дюбели или же специальный клей. В то же время к дереву панели можно прикручивать саморезами длиной 45-50 мм. Одним из определяющих моментов всегда будет ровность поверхности. Если она соответствует требованиям, то к тому же бетону листы можно просто приклеить.

А также в процессе монтажа и выбора крепежа следует принимать во внимание климатические особенности региона. Например, при возведении кровли ОСП можно прибивать кольцевыми гвоздями, характеризующимися повышенной прочностью на срез. Однако чаще всего применяют именно саморезы, исходя из чего стоит выделить основные правила их выбора

Качественные крепежные элементы для листов OSB должны иметь:

Однако чаще всего применяют именно саморезы, исходя из чего стоит выделить основные правила их выбора. Качественные крепежные элементы для листов OSB должны иметь:

• повышенную прочность;

• головку «в потай»;

• сверлообразный наконечник, обеспечивающий легкое проникновение как в дерево, так и в металлический профиль;

• качественное и прочное антикоррозийное покрытие.

Важно помнить, что саморезы требуется вкручивать, предотвращая нарушение фактуры панелей. Еще один важный момент – это расход крепежных элементов. На один «квадрат», как правило, уходит около 30 саморезов или гвоздей

На один «квадрат», как правило, уходит около 30 саморезов или гвоздей.

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 — двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

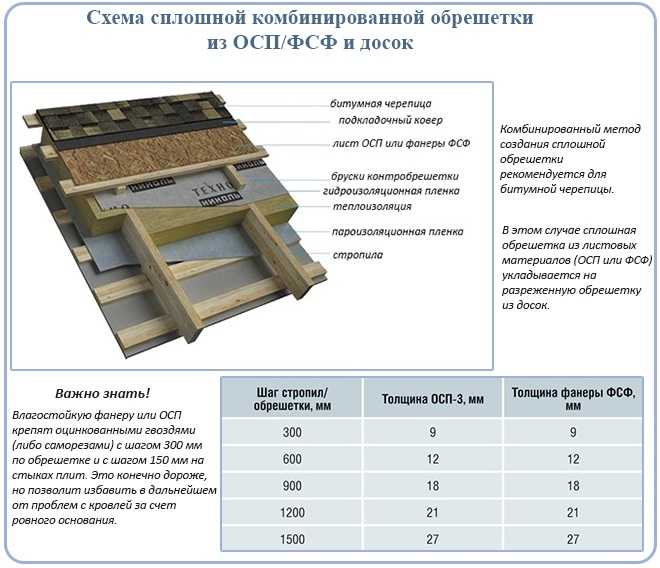

Вариант #2 — комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

• При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
• Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
• Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Монтаж двойной сплошной обрешетки

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 — двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

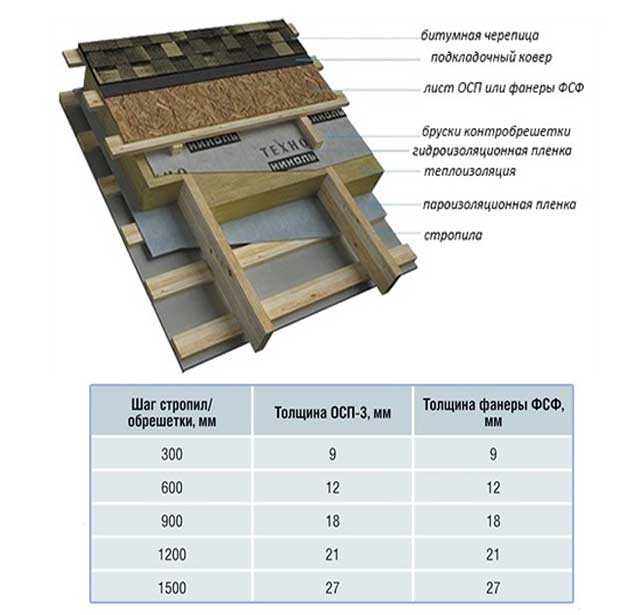

Вариант #2 — комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Технология монтажа двойной сплошной обрешетки

Ее можно представить в виде двухъярусного сооружения. Первый – доски закрепленные в разбежку. Второй – сплошная площадка из фанеры, OSB или досок. Она является наиболее эффективной, если сравнивать с однослойной. Поэтому ее чаще всего используют во время укладки современных мягких кровельных материалов.

Сборка двойной обрешетки из досок

Основой для укладки мягкой кровли допускается применять только доску. Они используются для крепежа обоих слоев.

К материалам предъявляются следующие требования:

• В первом ряду использовать доски толщиной от 25 мм, шириной от 100 до 150 мм. Допускается замена на брус 50х50 и 30х70.
• Второй слой формируется из досок толщиной 20-25 мм и шириной от 50 до 70 мм.
• Обязательно использование антисептика.

Процесс монтажа происходит в следующем порядке:

1. В параллельной плоскости к коньку фиксируются доски с промежутком от 200 до 300 мм. Главное исключить возможность прогиба досок из 2 уровня.

2. Поверх них под углом в 45 градусов пробивается доска 2 ряда. Также оставляется зазор в 2-3 мм. Работа происходит от конька к карнизу.

Такую конструкцию обычно готовят под рубероид. В случае с современными материалами желателен комбинированный способ.

Изготовление комбинированной двойной обрешетки

В подобной конструкции используется сочетание материалов. В первом слое доска или брус, второй – фанера или OSB.

По традиции собирается она таким образом. Перпендикулярно по отношению к стропилам укладывается доска или брус, в разбежку. Сверху фанера или OSB. Этот способ используется обычно при создании холодного чердака. Утепление и гидроизоляция не производится.

Если же необходимо провести утепление, то нужно применять иной вариант. Он несколько сложнее. Параллельно стропилам укладывается брус контробрешетки. Сверху, уже перпендикулярно им, доски первого уровня. Оканчивается кровельный пирог листовым материалом. Способ отличен от прошлого присутствием контробрешетки. За счет нее обеспечивается зазор для вентиляции между щитовым настилом и пароизоляцией.

К материалам предъявляются следующие требования:

• Брус для создания контробрешетки – 25х30 или 50х50 мм.
• Доска 2 слоя – толщиной 25 миллиметров, а ширина от 100 до 140 миллиметров.
• Листовой материал – 9-12 мм.
• Обработка антисептиком.

Последовательность работ:

1. Если есть слой теплоизоляции и гидроизоляции формируется ряд контробрешетки. Сечение указано выше. Они закрепляются поверх стропил, вдоль. Этот ряд необходим не только для создания зазора для вентиляции, но и для закрепления пленки пароизоляции, укладываемую на утеплитель. Если разобрать все на этапы, то выглядеть это будет так. Сначала меж стропил укладывается теплоизоляционный материал. Сверху накрывается пленка пароизоляции, прибивается к брусу контробрешетки. При отсутствии теплоизоляции сразу можно приступать к обустройству обрешетки в разбежку.

2. Доски укладываются на брус контробрешетки или сразу на стропильные перекладины. Поперек. Шаг укладки от 200 до 300 миллиметров.

3. Листовой материал кладется параллельно. Длинная сторона поперек стропил. Обязателен компенсационный шов до 3 мм. Крепление осуществляется к каждой стропильной ноге с интервалом в 30 см. Стыки должны размещаться на опорах. Крепятся стыки с промежутком 15 см.

Подводя итог, можно сказать, что самостоятельно обрешетку для мягкой кровли строить не желательно. Лучше все же обратиться к специалистам, знающих все тонкости. Иначе можно получить множество проблем с кровлей.

Советуем почитать:

• Особенности пирога под мягкую кровлю;
• Устройство крыши дома;
• Стропильная система вальмовой крыши

https://youtube.com/watch?v=CWevWtBG0W0

https://youtube.com/watch?v=kmvFmteu70c
